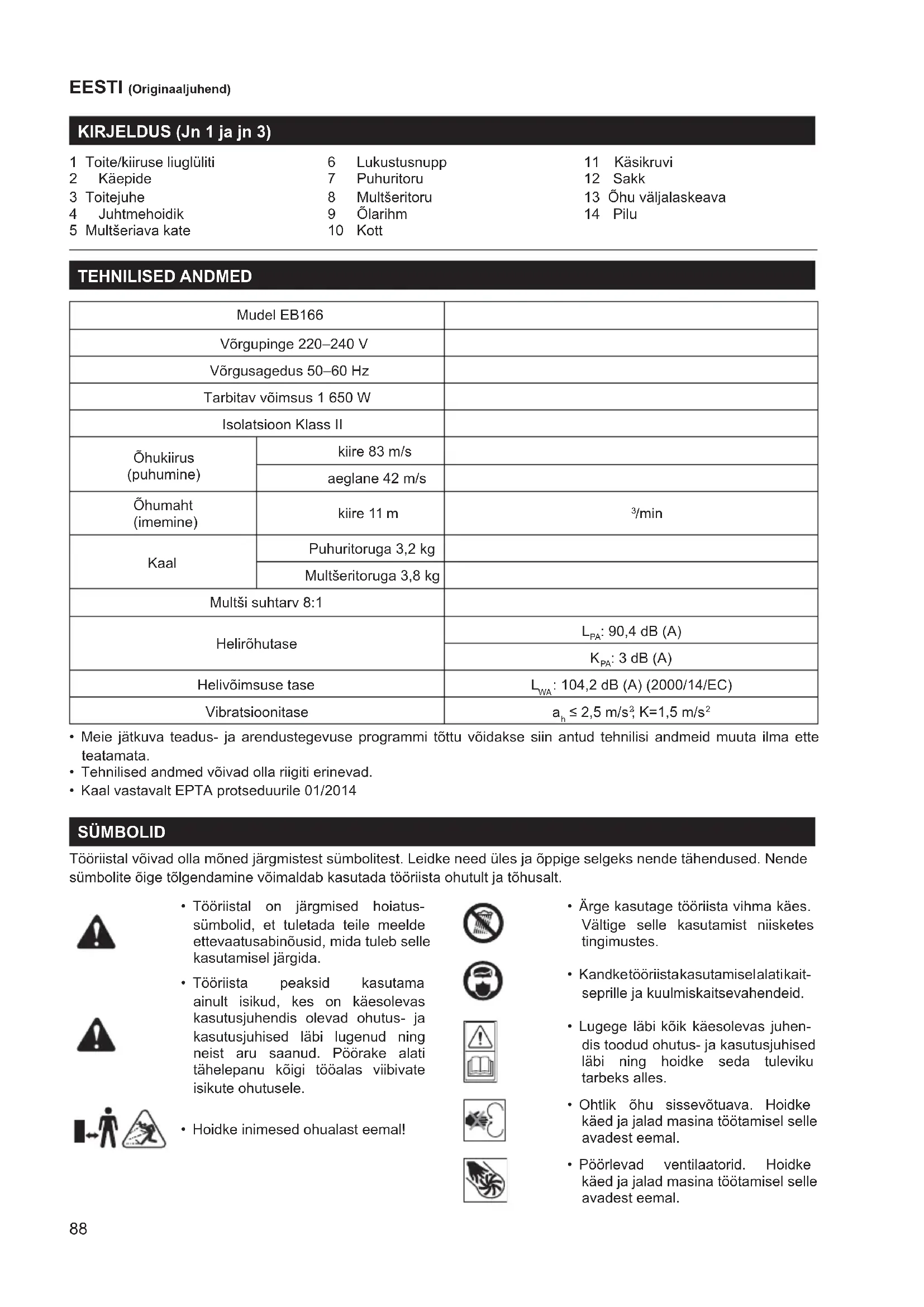

KASUTUSJUHEND EB166 DOLMAR

1	Toite/kiiruse liuglüliti	6	Lukustusnupp	11	Käsikruvi
2	Käepide	7	Puhuritoru	12	Sakk
3	Toitejuhe	8	Multšeritoru	13	Õhu väljalaskeava
4	Juhtmehoidik	9	Õlarihm	14	Pilu
5	Multšeriava kate	10	Kott

TEHNILISED ANDMED

Mudel EB166
Võrgupinge 220–240 V
Võrgusagedus 50–60 Hz
Tarbitav võimsus 1 650 W
Isolatsioon Klass II
Õhukiirus (puhumine)	kiire 83 m/s
	aeglane 42 m/s
Õhumah (imemine)	kiire 11 m	^3 /min
Kaal	Puhuritoruga 3,2 kg
	Multšeritoruga 3,8 kg
Multši suhtarv 8:1
Helirõhutase		L_PA : 90,4 dB (A)
		K_PA : 3 dB (A)
Helivõimsuse tase		L_WA : 104,2 dB (A) (2000/14/EC)
Vibratsioonitase		a_h ≤ 2,5 m/s^2 , K=1,5 m/s^2

• Meie jätkuva teadus- ja arendustegevuse programmi töttu võidakse siin antud tehnilisi andmeid muuta ilma ette teatamata.
• Tehnilised andmed võivad olla riigiti erinevad.
• Kaal vastavalt EPTA protseduurile 01/2014

SÜMBOLID

Tööriistal võivad olla mõned järgmistest sümbolitest. Leidke need üles ja öppige selgeks nende tähendused. Nende sümbolite öige tõlgendamine võimaldab kasutada tööriista ohutult ja tõhusalt.

- Tööriistal on järgmised hoiatussümbolid, et tuletada teile meelde ettevaatusabinõusid, mida tuleb selle kasutamisel järgida.

- Tööriista peaksid kasutama ainult isikud, kes on käesolevas kasutusjuhendis olevad ohutus- ja kasutusjuhised läbi lugenud ning neist aru saanud. Pöörake alati tähelepanu köigi tööalas viibivate isikute ohutusele.

• Hoidke inimesed ohualast eemal!

• Ärge kasutage tööriista vihma käes. Vältige selle kasutamist niisketes tingimustes.
• Kandketööriistakasutamiselalatikaitseprille ja kuulmiskaitsevahendeid.
• Lugege läbi köik käesolevas juhen-dis toodud ohutus- ja kasutusjuhised läbi ning hoidke seda tuleviku tarbeks alles.
• Ohtlik õhu sissevõtuava. Hoidke käed ja jalad masina töötamisel selle avadest eemal.
• Pöörlevad ventilaatorid. Hoidke käed ja jalad masina töötamisel selle avadest eemal.

- Eemaldage pistik vooluvõrgust enne seadme puhastamist, hooldust või juhul, kui toitejuhe on kahjustada saanud.

- Elektritoodete jäätmeid ei tohiks körvaldada koos olmejäätmetega. Kui kogumispunktid on olemas, viige taasringlusse. Lisateavet taasringluse kohta küsige kohalikust omavalitsusest või kohalikult edasimüüjalt.

- Topeltisolatsioon

OHUTUSHOIATUSED

1. Olulised ettevaatusabinõud

• Enne käesoleva toote kasutamist lugege tähelepanelikult läbi köik ohutus- ja kasutusjuhised. Pöörake erilist tähelepanu köigile neile käesoleva kasutusjuhendi jaotistele, mis on tähistatud hoiatussümbolite ja -teadetega. Hoiatuste ja juhiste eiramine vöib pöhjustada elektrilööke, põletusi ja/vöi tõsiseid vigastusi.
• Tööriist on möeldud lehtede puhumiseks ja kogumiseks. Ärge kasutage tööriista kunagi mittesihtotstarbeliselt, nt öhupallide täitmiseks.
• Tööriista tohib ühendada ainult vooluvörku, mille vörgupinge vastab andmesildil toodule; seda tohib ühendada ainult ühefaasilisse vahelduvvooluvörku. Tööriist on topeltisoleeritud ja seega vöib seda ühendada ka maanduskontaktita pistikupessa.
• Hoidke kõik ohutus- ja kasutusjuhised tuleviku tarbeks alles.

2. Väljaõpe

• Lugege juhised tähelepanelikult läbi. Tutvuge tööriista juhtseadiste ja korrektse kasutamisega.
• Ärge laske lehepuhurit kasutada lastel, vähendatud füüsiliste, sensoorsete või vaimsete võimetega või vastavate kogemuste ja teadmisteta isikutel või neil, kes pole läbi lugenud tööriista kasutusjuhendit. Tööriista kasutaja vanusepiir võib olla sätestatud kohalikes õigusaktides.
• Ärge kasutage tööriista kunagi inimeste (eriti laste) või lemmikloomade läheduses.
• Önnetuste ning teiste isikute või nende vara ohustamise korral vastutab tööriista kasutaja.

3. Ettevalmistamine

• Kandke tööriista kasutamisel alati tugevaid jalatseid ja pikki pükse.
• Riietuge sobivalt - ärge kandke avaraid rõivaid ega ehteid. Need võivad liikuvate osade vahele kinni jääda. Välitingimustes töötamisel on soovitatav kasutada töökindaid ja tugevaid jalatseid.
• Pikkade juuste korral kandke juuksevörku. Kandke töö ajal kaitseprille.
• Tolmu põhjustatud ärrituste vältimiseks on soovitatav kanda kaitsemaski.

• Veenduge enne kasutamist, et pistikupesa ja pikendusjuhe pole kahjustunud ega väsinud. Ärge kasutage tööriista, kui juhe on kahjustunud või kulunud.

• Ärge kasutage tööriista kunagi, mille kaitsevõred või -katted on kahjustunud või kaitseseadmete puudumisel (nt. ilma kogumiskotita).

• Kasutage ainult sellist ilmastikukindlat pikendusjuhet, mille parameetrid vastavad tööriista omadele.

4. Kasutamine

- Suunake alati juhe enda selja taha: tööriistast eemale.

- Kui kahjustate juhet tööriista kasutamisel, ühendage see viivitamatult vooluvõrgust lahti. ÄRGE PUUDUTAGE JUHET ENNE SELLE VOOLUVõRGUST ERALDAMIST. Ärge kasutage tööriista, kui juhe on kahjustunud või kulunud.

- Ärge töstke tööriista juhtmest.

- Vältige ohtlikku keskkonda - ärge kasutage tööriista niiskes või märjas keskkonnas.

- Järgmistel juhtudel eemaldage tööriist alati vooluvörgust:

– kui lahkute tööriista juurest;

- enne ummistuse eemaldamist;

- enne tööriista kontrollimist, puhastamist või selle kallal töötamist.

- Järgmistel juhtudel lülitage tööriist viivitamatult välja, eemaldage see vooluvõrgust ja veenduge, et seade pole blokeerunud ega kahjustada saanud:

– pärast kokkupõrget võõrkehaga;

- kui tööriist hakkab tavatult vibreerima.

• Kasutage tööriista ainult päevavalguses või piisavalt tugeva kunstvalgustuse olemasolul.
• Ärge kūünitage ja säilitage alati tasakaal.
• Toetuge kallakutel mölema jalaga kindlalt maapinnale.
• Kõndige rahulikult ja ärge kunagi jookske.
  • Hoidke jahutusavad prahist puhastena.
• Ärge puhuge prahti kunagi teiste inimeste suunas.
• Tööriist tuleks ühendada rikkevoolukaitsega (rakendumisvool kuni 30 mA) vooluvörku.

5. Hooldamine ja hoiustamine

• Enne tööriista remonti, ülevaatust, hoiulepanekut või lisatarviku vahetamist lülitage tööriist välja, eemaldage pistik vooluvõrgust ja oodake, kuni kõik liikuvad osad on täielikult seiskunud. Laske tööriistal jahtuda, enne kui alustate ülevaatuse, seadistamise vms. Hooldage lehepuhurit nõuetekohaselt ja hoidke see puhtana.
• Selleks, et tagada tööriista ohutus ja töökorras olemine, peavad köik mutrid, poldid ja kruvid olema pingutatud.
• Kontrollige tööriista regulaarselt kulumise ja väsimise suhtes.
• Asendage kulunud või kahjustunud osad.
• Kasutage ainult originaalvaruosi ja -tarvikuid.
• Hoidke tööriista siseruumis. Kui tööriista ei kasutata, tuleks seda hoida kuivas ruumis ning körgel või lukustatud kapis, kus see pole lastele kättesaadav.

6. Täiendavad lehepuhuri/multšeriettevaatusabinõud

- Kandke tööriista kasutamisel alati sobivaid kaitserõivaid, et vältida näo, silmade, käte, jalgade ja pea vigastamist ning kuulmise kahjustamist. Kasutage kaitseprille või kaitsemaski, kõrgeid saapaid vm tugevaid jalatseid, pikki pükse, töökindaid, kõva peakatet ja kuulmiskaitsevahendeid.

- Ärge käivitage tööriista, kui see on tagurpidi või pole tööasendis.

• Kui tööriista parajasti ei kasutata, see on järelvalveta või seda puhastatakse, viiakse ühest kohast teise või juhul, kui pikendusjuhe on kinni jäänud või kahjustunud, lülitage tööriista mootor välja ja ühendage see vooluvörgust lahti.
• Ärge kasutage tööriista inimeste (eriti laste) või lemmikloomade läheduses. Lülitage tööriist välja, kui keegi satub liiga lähedale. Ohutuse tagamiseks hoidke tööriista kasutamisel teistest inimestest vähemalt 5 m kaugusele.
• Ärge suunake puhuritoru kunagi inimeste või lemmikloomade poole. Ärge puhuge prahti kunagi teiste inimeste või lemmikloomade suunas. Őnnetuste ning teiste isikute või nende vara ohustamise korral vastutab tööriista kasutaja.
• Ärge käsitsege tööriista ega pistikut märgade kätega ja ärge kasutage tööriista vihmas.
• Kasutage ainult välitingimustesse sobivat pikendusjuhet, mis on vastava tähistusega. Kaitske pikendusjuhet kuumuse, öli ja teravate servade eest.
• Veenduge, et pikendusjuhe on paigutatud turvaliselt ja ei saa kasutamise pistikupesast eralduda.
• Hoidke õhu sissevõtuavad ja puhuritoru tolmust, riidetolmust, karvadest jt õhuvoolu takistavatest võõrkehadest puhastena.
• Toetuge tööriista kasutamisel kindlalt kahe jalaga maapinnale ja säilitage tasakaal.
• Ärge lülitage tööriista sisse suletud või halva ventilatsiooniga ruumides ega kohtades, kus on tuleja/või plahvatusohtlikke aineid (s.o vedelikke, gaase ja pulbreid).
• Ärge laske enda tähelepanu körvale juhtida ja kesken- duge alati sellele, mida teete. Kasutage tervet möistust. Ärge kunagi kasutage tööriista, kui olete väsinud, haige või alkoholi või uimastite möju all.
• Tööriista kasutamisel ei tohi kanda pikki juukseid lahtiselt ega rippuvaid ehteid. Siduge pikad juuksed hobusesabasse ja eemaldage rippuvad ehted.
• Ärge laske tööriistal imeda põlevaid või hõõguvaid materjale, nagu tuhka, konisid vms.
• Ärge üritage koguda kergestipurunevat materjali, nagu klaasi, plasti, portselani jms.
• Ärge kasutage multšimisrežiimi, kui kogumiskott pole kinnitatud.
• Killustikuga kaetud pinnal ei tohi tööriista kasutada ei multšimis- ega puhumisrežiimis.
• Kasutage tööriista ainult päevavalguses või piisavalt tugeva kunstvalgustuse olemasolul.
• Kui tööriista ei kasutata, hoiustage seda kuivas, lastele kättesaamatus kohas.
• Eraldage pärast kasutamist tööriist vooluvõrgust ning kontrollige seda kulumise ja kahjustuste suhtes. Väiksemategi kahtluste korral võtke ühendust volitatud hoolduskeskusega.
• Kasutage tööriista ainult käesolevas juhendis toodud otstarbel.
• Kontrollige regulaarselt kruvide pingust.
• Kasutage ainult tootja soovitatud varuosi ja tarvikuid.
• Ärge üritage ise tööriista remontida ega selle korpust avada. Võtke alati ühendust volitatud hoolduskeskusega.
• Soovitame tööriista kasutada rikkevoolukaitsega (rakendumisvool kuni 30 mA) vooluvõrgus.

KOKKUPANEK

LAHTIPAKKIMINE

• Eemaldage toode ja köik tarvikud ettevaatlikult kastist.
• Kontrollige toodet tähelepanelikult ja veenduge, et see pole transpordi käigus kahjustada saanud.
• Ärge visake pakkematerjali minema, kuni olete toote tähelepanelikult üle vaadanud ja veendunud, et see töötab korrektselt.
• Kui mõni osa on kahjustunud või puudub, võtke ühendust kohaliku Dolmar hoolduskeskusega.

Tööriista tarnimisel pole teatud osad külge monteeri- tud. Nende monteerimiseks tegutsege järgmiselt.

HOIATUS!

- Tõsise isikuvigastuse vältimiseks veenduge enne torude ühendamist või eemaldamist, et lüliti on asendis OFF (väljas), tööriist pole vooluvörku ühendatud ja selle tiivikud on peatunud.

KOKKUPANEK LEHEPUHURIKS (jn 3)

- Libistage puhuritoru tööriista poole, kuni lehepuhuri korpusel olev sakk fikseerub torul olevasse pilusse.

KOKKUPANEK MULTŠERIKS (lisatarvik) (jn 2)

• Libistage eesmist ja tagumist multšeritoru kokku, kuni need lukustuvad. (Vt jn 2.)
• Lõdvendage käsikruvi ja avage multšeriava kate. (Vt jn 2.1.)
• Sisestage multšeritoru kiilukujuline osa pesasse. (Vt jn 2.2.) Kinnitage multšeritoru, pingutades selleks käsikruvi. (Vt jn 2.3.)
• Multšeritorude eemaldamiseks tehke ülaltoodud toimingud vastupidises järjestuses.
• Sisestage kotiadapter lehepuhuri väljalaskeavasse. Lukustage kotiadapter lukustusnupuga. Koti eemaldamiseks vajutage lihtsalt lukustusnuppu ja eemaldage kott. (Vt jn 4.)

NB!

- Ummistunud toru või tiiviku puhastamiseks võib olla vajalik puhuri- või multšeritoru eemaldamine.

ÖLARIHMAGA KOTI PAIGALDAMINE (jn 4)

- Seiske tööasendis ja reguleerige ölarihm enda pik-kusele sobivaks. Pikendamiseks tömmake pandlast ja lühendamiseks tömmake rihmast.

KASUTAMINE

TOITEJUHTME ÜHENDAMINE (jn 5)

• Kinnitage pikendusjuhe juhtmehoidiku abil mootori korpuse külge. See hoiab ära soovimatu elektrijuhtme eraldumise.
• Ühendage pikendusjuhtme pesaga ots seadme pistikuga.

LEHEPUHURI/MULTŠERI SEISKAMINE (jn 6)

KÄIVITAMINE/

- Sisselülitamiseks libistage toite/kiiruse liuglülitit. „1“ näitab, et tööriist töötab aeglasel kiirusel ja „2“ näitab, et tööriist töötab suurel kiirusel.

- Väljalülitamiseks liigutage lüliti asendisse „0”.

OLULINE!

Võtke enne tööriista kasutamist sisse tööasend. Kontrollige järgmist.

- Kandke sobivaid röivaid, nt saapaid, kaitseprille, kuulmiskaitsevahendeid, töökindaid, pikki pükse ja pikkade varrukatega särki.

HOIATUS!

- Tösiste isikuvigastuste vältimiseks tuleb tööriista kasutamisel kanda alati kaitseprille, mis vastavad standardi EN 166 või ANSI Z87.1 nõuetele. Tolmustes oludes kandke kaitsemaski või respiraatorit.

HOIATUS!

- Tösiste isikuvigastuste või tööriista kahjustamise vältimiseks veenduge enne töö alustamist, et puhuritoru või multšeritorud ja kogumiskott on paigaldatud.

KASUTAMISE NÄPUNÄITED (jn 7)

• Veenduge enne tööriista käivitamist, et see pole suunatud inimeste ega lahtise prahi poole.
• Veenduge, et tööriist on heas töökorras. Veenduge, et torud ja kaitsekatted on kindlalt paigaldatud.
• Hoidke tööriista kasutamisel alati kahe käega.
• Hoidke kindlalt nii eesmisest kui ka tagumisest käepidemest.
• Selleks, et vähendada kuulmiskahjustuste tekkimise ohtu, tuleb kanda kuulmiskaitsevahendeid.

- Tööriista multšerina kasutamisel tuleb kasutada ölarihma.

- Veenduge, et kott on ühendatud õigesti ja selle tömblukk suletud (kui kasutusel multšerina).

- Töötage elektritööriistadega ainult sobival ajal - inimeste segamise vältimiseks ärge alustage liiga vara hommikul ega töötage liiga hilja öhtul. Järgige kohalikes seadustes toodud kellaaegu. Soovituslik vahemik on esmaspäevast laupäevani 9.00–17.00.

- Müratasemete vähendamiseks kasutage korraga ainult piiratud arvu tööriistu.

- Müratasemete vähendamiseks tuleks käitada tööriista võimalikult väiksel kiirusel.

- Kasutage reha ja muruluuda, et praht enne puhumise alustamist maapinna küljest lahti saada.

- Tolmustes tingimustes niisutage veidi pindu.

- Säästke vett, kasutades teatud muru- ja aiatööde teostamisel veega uhtmise asemel lehepuhurit - nt katuserennide, võrkude, rõdude, restide, veranda ja aia puhastamisel.

- Pöörake tähelepanu lastele, lemmikloomadele, avatud akendele või värskelt pestud autodele ja olge prahi eemalepuhumisel ettevaatlik.

- Pärast lehepuhuri jt seadmete kasutamist puhastage need. Kõrvaldage praht seadusi järgides.

NB!

- Veenduge, et multšeriava kate on kindlalt suletud ja lukustatud.

ÕHUAVAD

- Ärge katke kunagi öhuavasid kinni. Veenduge, et need on takistustest ja prahist puhtad. Mootori piisaval tasemel jahutamiseks ei tohi need olla kunagi tökestatud.

HOIATUS!

- Tõsiste isikuvigastuste vältimiseks tuleb vältida avarate rõivaste ja rippuvate esemete (nt sallid, kaelakeed, ketid, lipsud jms, mis võidakse õhuavadesse imeda) kandmist. Siduge pikad juuksed hobusesabasse, et vältida nende imemist õhuavadesse.

KASUTAMINE LEHEPUHURINA

Hoidke lehepuhurit kindlalt käes. Liigutage seda küljelt-küljele ja hoidke puhuritoru maapinnast või põrandast kuskil kümne sentimeetri (mitme tolli) kõrgusel. Liigutage tööriista aeglaselt ja hoidke kogutud prahihunnikut enda ees. Kuivades oludes on enamikul juhtudest parem kasutada lehepuhurit aeglasel, mitte suurel kiirusel. Suurel kiirusel puhumine on parem siis, kui on vaja liigutada raskemaid objekte, nagu suuremat prahti või killustikku.

KASUTAMINE MULTŠERINA (lisatarvik)

Hoidke tööriista kindlalt käes, kallutage multšeritorusid (5–10 cm) ja liigutage tööriista küljelt-küljele, et kerge praht kokku koguda. Praht kogutakse kotti. Väiksed lehed ja oksad multšitakse samal ajal, kui need ventilaatori läbivad. Tühjendage kotti tihti, et selle kasutusiga pikendada ja tööriista jõudlust suurendada.

UMMISTUSE

KÖRVALDAMINE

TORUST/TIIVIKUST

HOIATUS!

- Tõsiste isikuvigastuste vältimiseks veenduge enne tiiviku puhastamist, et tööriist on VÄLJA LÜLITATUD ja vooluvõrgust eraldatud.

HOIATUS!

• Tösiste isikuvigastuste vältimiseks kandke alati töökindaid, et kaitsta end tiiviku labade jm teravate objektide eest.
• Libistage toite/kiiruse liuglüliti asendisse OFF (väljas) ja oodake, kuni tööriist on täielikult seiskunud.
• Ühendage tööriist vooluvõrgust lahti.
• Eemaldage puhuritoru või multšeritorud ja kott.
• Eemaldage ettevaatlikult toru või tiivikut ummistav materjal. Kontrollige tiiviku labasid ja veenduge, et need pole kahjustunud. Pöörake tiiviku labasid käsitsi ja veenduge, et ummistus on täielikult kõrvaldatud.
• Paigaldage puhuritoru või multšeritorud ja kott tagasi.
• Ühendage tööriist tagasi vooluvõrku.

HOOLDAMINE

HOIATUS!

• Ärge kasutage toote puhastamisel kunagi vett; kasutage ainult kuiva lappi. Ärge kasutage kunagi gasoliini, bensiini, vedeldit, alkoholi vms. See võib põhjustada värvimuutusi, deformeerumist või pragunemist.
• Enne toote puhastamist või kontrollimist lülitage see välja ja eraldage vooluvõrgust.
  • Tühjendage alati kogumiskott.
• Hoiustage toodet alati kuivas kohas ja kaitske toitejuhet kahjustuste eest.

KOGUMISKOTI TÜHJENDAMINE

- Tühjendage kogumiskott pärast iga kasutuskorda, et vältida selle kiiret vananemist ning tööriista öhuvoolu takistamist ja jõudluse vähenemist.

- Puhastage kogumiskotti vastavalt vajadusele. Kandke silmakaitsevahendeid, pöörake tolmukott pärast tühjendamist pahempidi ning raputage seejärel sellest köik tolm ja praht välja.

KÖRVALDAMINE

Elektritoodete jäätmeid ei tohiks körvaldada koos olmejäätmetega. Kui kogumispunktid on olemas, viige taasringlusse. Lisateavet taasringluse kohta küsige kohalikust oma- valitsusest või kohalikult edasimüüjalt.

HOOLDUS- JA HOIUSTAMISTEAVE

Veenduge alati enne puhastamist või mis tahes hool-dustööde alustamist, et toitejuhe on vooluvõrgust eraldatud. Kui olete tööriista kasutamise lõpetanud, veenduge, et see on tolmust ja prahist puhas.

• Ärge kasutage tööriista puhastamiseks lahusteid.
• Hoiustage tööriista kuivas ja lastele kättesaamatus kohas.

TOITEJUHTME HOOLDAMINE

Kui toitejuhe vajab vahetamist, tuleb ohutuse tagamiseks lasta see vahetada volitatud hoolduskeskuses.

Kui toitejuhe on kahjustunud, tuleb see ohu vältimiseks lasta asendada Dolmar hoolduskeskuses.

RIKKEOTSING

PROBLEEM VÕIMALIK PÕHJUS LAHENDUS
Masin ei tööta ei puhumis- ega multšimisrežiimis.	1. Kott on täis. 1. Tühjendage kott.
	2. Toru on ummistunud. 2. Kõrvaldage ummistus.
	3. Tiivik on ummistunud. 3. Kõrvaldage ummistus.
	4. Kott on must. 4. Puhastage kott.
	5. Kott on rebenenud. 5. Asendage kott.
	6. Koti tõmblukk on lahti. 6. Sulgege koti tõmblukk.
	7. Tööriist pole vooluvõrku ühendatud.	7. Ühendage pistikupesasse või pikendusjuhtme pesasse.
Tööriist ei käivitu. 1. Tööriist pole vooluvõrku ühendatud.		1. Kontrollige juhet ja veenduge, et see on vooluvõrku ühendatud.
		2. Toite/kiiruse liuglüliti on asendis OFF (väljas).
		3. Multšeritorud ja kott pole õigesti paigaldatud.
		4. Sissevõtuava kate pole suletud.
		5. Kohaliku vooluvõrgu kaitselüliti võib olla rakendunud.
		5. Kontrollige elektrikilbis kaitsmeid ja lülitage need vajadusel uuesti sisse.

EÜ VASTAVUSDEKLARATSIOON

Ainult Euroopa riigid

EÜ vastavusdeklaratsioon on sellele kasutusjuhendile

lisatud kui Lisa A.

OPIS (rys. 1 i rys. 3)
