HASZNÁLATI ÚTMUTATÓ EB166 DOLMAR

Elektromos fúvó/szívó Eredeti kezelői kézikönyv

Dotyczy tylko krajów europejskich Deklaracja zgodności WE jest dołączona w formie Aneksu A do niniejszej instrukcji obsługi.99 MAGYAR (Eredeti útmutató) LEÍRÁS (1. és 3. ábra) 1 Tápellátás/fordulatszám tolókapcsoló 2 Segédfogantyú 3 Tápkábel 4 Kábelrögzítő 5 Aprítógarat 6 Reteszelő gomb 7 Fúvócső 8 Aprítócső 9 Vállszíj 10 Zsák 11 Recés fejű csavar 12 Rovátkált terület 13 Levegőkimenet 14 Nyílás

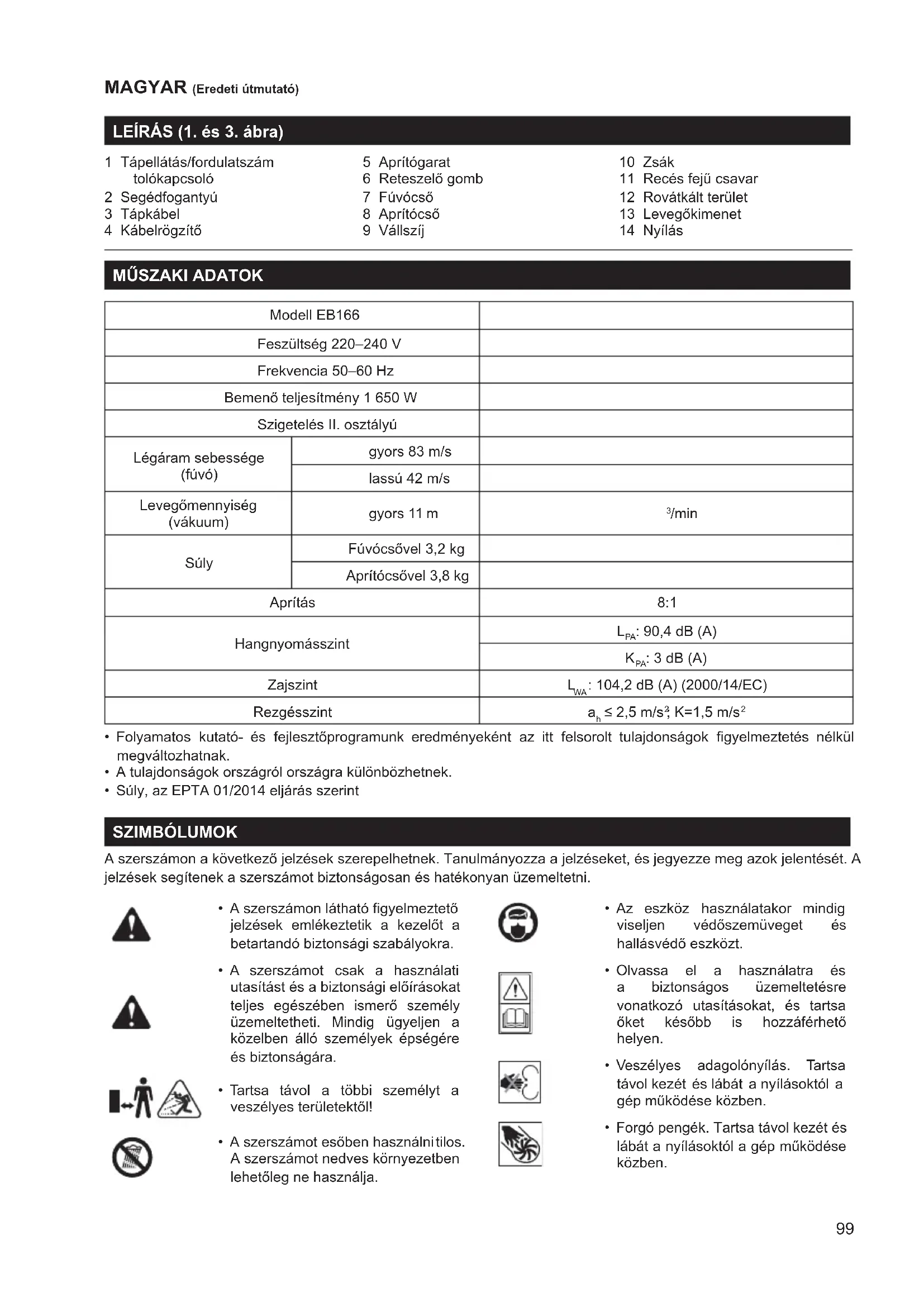

Modell EB166 Feszültség 220–240 V Frekvencia 50–60 Hz Bemenő teljesítmény 1 650 W Szigetelés II. osztályú Légáram sebessége (fúvó) gyors 83 m/s lassú 42 m/s Levegőmennyiség (vákuum) gyors 11 m

/min Súly Fúvócsővel 3,2 kg Aprítócsővel 3,8 kg Aprítás 8:1 Hangnyomásszint

: 104,2 dB (A) (2000/14/EC) Rezgésszint a

• Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok gyelmeztetés nélkül megváltozhatnak.

• A tulajdonságok országról országra különbözhetnek.

• Súly, az EPTA 01/2014 eljárás szerint SZIMBÓLUMOK A szerszámon a következő jelzések szerepelhetnek. Tanulmányozza a jelzéseket, és jegyezze meg azok jelentését. A jelzések segítenek a szerszámot biztonságosan és hatékonyan üzemeltetni.

• A szerszámon látható gyelmeztető jelzések emlékeztetik a kezelőt a betartandó biztonsági szabályokra.

• A szerszámot csak a használati utasítást és a biztonsági előírásokat teljes egészében ismerő személy üzemeltetheti. Mindig ügyeljen a közelben álló személyek épségére és biztonságára.

• Tartsa távol a többi személyt a veszélyes területektől!

• A szerszámot esőben használni tilos. A szerszámot nedves környezetben lehetőleg ne használja.

• Az eszköz használatakor mindig viseljen védőszemüveget és hallásvédő eszközt.

• Olvassa el a használatra és a biztonságos üzemeltetésre vonatkozó utasításokat, és tartsa őket később is hozzáférhető helyen.

• Veszélyes adagolónyílás. Tartsa távol kezét és lábát a nyílásoktól a gép működése közben.

• Forgó pengék. Tartsa távol kezét és lábát a nyílásoktól a gép működése közben.100

• Tisztítás és karbantartás előtt, továbbá ha a vezeték sérült, húzza ki a csatlakozódugót a hálózati aljzatból.

• A selejtezni kívánt elektromos szerszámokat nem szabad a háztartási hulladékba helyezni. Ahol lehetséges, a szerszámot adja le újrahasznosításra. Az újrahasznosí- tással kapcsolatban érdeklődjön az illetékes helyi szerveknél.

1. Fontos biztonsági tudnivalók

• A termék használatba vétele előtt az összes utasítást gyelmesen olvassa el. Különösen nagy gyelemmel olvassa azokat a részeket, amelyeket gyelmeztető jelekkel láttunk el. A gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

• A szerszám kerti törmelék fúvására és aprítására szol- gál. A szerszámot nem rendeltetésszerűen használni, például léggömbök felfúvására alkalmazni tilos.

• A szerszámgép kizárólag az adattáblán feltüntetett feszültségű, egyfázisú váltakozó áramú hálózathoz csatlakoztatható. A szerszámgép kettős szigeteléssel van ellátva, így földelővezeték nélküli aljzatokról is táplálható.

• A gyelmeztetéseket és utasításokat őrizze meg, mert később még szüksége lehet rájuk.

2. A szerszám használati módjának elsajátítása

• Olvassa el gyelmesen az utasításokat. Ismerkedjen meg a szerszám kezelőszerveivel és a rendeltetésszerű használat lépéseivel.

• A fúvó használata gyermekek, valamint csökkent zikai, érzékelési vagy mentális képességű, továbbá a szükséges tapasztalattal vagy ismeretekkel nem rendelkező, illetve a jelen útmutató tartalmát nem ismerő személyek számára nem engedélyezhető. Bizonyos helyi jogszabályok azt is megszabhatják, milyen életkort kell betölteni a szerszám használatához.

• A szerszámot személyek, háziállatok és különösen gyermekek közelében használni tilos.

• A használatból eredő személyi és anyagi károkért a szerszám kezelője vagy üzemeltetője a felelős.

• A szerszám használata közben mindig zárt cipőt és hosszú nadrágot viseljen.

• Ruházata ne legyen bő - És ékszereket se viseljen. Ezek ugyanis beleakadhatnak a mozgó alkatrészekbe. Viseljen a kültéri használat során megfelelő védelmet biztosító védőkesztyűt és lábbelit.

• Ha hosszú a haja, kösse össze. A szerszámot védőszemüvegben üzemeltesse.

• A munka közben keletkező por miatt érdemes maszkot viselnie.

• Használat előtt ellenőrizze a tápkábel és a hosszabbító kábel épségét. Ha a kábel sérült vagy elhasználódott, ne használja a szerszámot.

• Ha a szerszám biztonsági eszközei, illetve el- emei meghibásodtak, vagy nincsenek a helyükön (pl. a gyűjtőzsák nincs a helyén), a szerszámot tilos használni.

• Csak a szerszám műszaki jellemzőinek megfelelő, vízálló hosszabbító kábelt használjon.

• A kábelt mindig a szerszám mögött vezesse el.

• Amennyiben használat közben a kábel megsérül, azon- nal húzza ki a konnektorból. CSAK AKKOR ÉRJEN A KÁBELHEZ, HA MÁR KIHÚZTA A KONNEKTORBÓL. Ha a kábel sérült vagy elhasználódott, ne használja a szerszámot.

• A szerszámot ne mozgassa és, ne szállítsa a kábelnél fogva.

• A szerszámot csak biztonságos helyen üzemeltesse; kerülje a nedves, vizes részeket.

• Válassza le a szerszámot a hálózati tápellátásról: – ha felügyelet nélkül hagyja a szerszámot. – mielőtt elakadás elhárításába kezdene. – a szerszám ellenőrzése, tisztítása, illetve a rajta végzett munka előtt.

• Azonnal kapcsolja ki a szerszámot, válassza le a szerszámot a hálózati tápellátásról, és ellenőrizze, nem tömődött-e el és nem sérült-e: – ha a szerszám más tárgynak ütődött. – ha a szerszámon rendellenes mértékű vibráció jelentkezik.

• A szerszámot csak napközben vagy megfelelő mesterséges megvilágítású helyen használja.

• Mindig álljon stabilan, egyensúlyát őrizze meg.

• Nem vízszintes felületen is mindig stabilan álljon.

• A szerszámot sétálva, ne futva működtesse.

• A hűtőlevegő-bemenetek legyenek akadálymentesek.

• Soha ne fújjon törmeléket személyek felé.

• A szerszámot legfeljebb 30 mA áramerősségre méretezett áramvédő kapcsolón keresztül kell táppal ellátni.

5. Karbantartás és tárolás

• Szervizelés, ellenőrzés vagy tárolás előtt, valamint a tartozékok cseréjéhez kapcsolja ki a szerszámot, húzza ki a csatlakozódugót a hálózati aljzatból, és várja meg, amíg az összes mozgó alkatrész teljesen le nem áll. Ellenőrzés, beállítás stb. előtt várja meg, amíg a szerszám lehűl. Gondosan karbantartsa és tartsa tisztán a fúvót.

• A biztonságos működés érdekében a szerszám csavarjai, anyái és egyéb kötőelemei mindig legyenek jól meghúzva.

• Rendszeresen ellenőrizze, hogy tapasztalható-e a szerszámon kopás, illetve egyéb sérülés.

• Az elhasználódott és sérült alkatrészeket cserélje ki.

• Csak eredeti cserealkatrészeket és tartozékokat használjon.

• A szerszámot használaton kívül tartsa száraz helyen, elzárva vagy magasan felfüggesztve, hogy gyermekek ne férhessenek hozzá.101

6. A fúvó/aprító szerszám használatára vonatkozó

további biztonsági szabályok

• Az arc-, szem-, kéz-, láb- és fejsérülés, illetve halláskárosodás megelőzése érdekében a szerszám használata során mindig viseljen megfelelő védőöltözetet. Használjon védőszemüveget vagy arcvédőt, magas szárú csizmát vagy munkavédelmi lábbelit, hosszú nadrágot, munkavédelmi kesztyűt, kemény fejvédőt és fülvédőt.

• Ha a szerszám nincs a megfelelő üzemeltetési helyzet- ben, ne indítsa el.

• A használaton kívüli, felügyelet nélküli, tisztítás alatt álló vagy áthelyezés alatt lévő szerszám motorját állítsa le, a tápkábelt húzza ki a konnektorból. Ugyanígy kell eljárnia akkor is, ha a hosszabbító kábel összegabaly- odott vagy megsérült.

• A szerszámot személyek, háziállatok és különösen gyermekek közelében használni tilos. Ha a közel kerülnek, kapcsolja ki a szerszámot. Használat közben legalább 5 méteres távolságot tartson a közelben lévő személyektől.

• Soha ne irányítsa a fúvót személyek vagy háziállatok felé. Soha ne fújjon törmeléket személyek vagy háziál- latok felé. A használatból eredő személyi és anyagi károkért a szerszám kezelője a felelős.

• A szerszámot és a kábelt ne fogja meg vizes kézzel, és a szerszámot ne használja esőben.

• Csak megfelelő jelzéssel ellátott, kültéri használa- tra alkalmas hosszabbító kábelt használjon. A hosszabbító kábelt tartsa távol hőforrásoktól, olajtól és éles peremektől.

• A hosszabbító kábel úgy legyen elvezetve, hogy használat közben ne húzódhasson szét.

• Az összes levegőbeömlő nyílást és a fúvócsövet tartsa szabadon; a nyílásokba nem kerülhet por, szennyeződés, haj, illetve bármilyen anyag, amely a szerszám működését akadályozná.

• A szerszám működtetése közben álljon stabilan, egyen- súlya legyen megfelelő.

• Ne kapcsolja be a szerszámot zárt vagy elégtelen szellőzésű helyen, ahol gyúlékony és/vagy robbanék- ony anyagokat, pl. folyadékokat, gázokat és porokat tartanak.

• Munkavégzés közben mindig a kitűzött feladattal foglalkozzon, ne másra gyeljen. Ésszerűen járjon el. A szerszámot fáradtan, betegen, gyógyszerek és alkohol hatása alatt üzemeltetni nem szabad.

• A szerszámot hosszú, lógó hajjal vagy kiálló ékszerek- kel üzemeltetni nem szabad. A hosszú hajat kösse össze, a lógó ékszereket pedig vegye le.

• Ne engedje, hogy a szerszám égő vagy parázsló anyagot, pl. hamut vagy cigarettát szívjon be.

• Törékeny tárgyakat, pl. üveget, műanyagot, porcelánt stb. ne próbáljon meg felszívni.

• Ha a szerszámot aprításra használja, a gyűjtőzsákot mindig szerelje fel.

• Kavicsos felületen se a fúvót, se az aprítót ne használja.

• A szerszámot napközben vagy megfelelő mesterséges megvilágítású helyen használja.

• A szerszámot használaton kívül tartsa száraz, gyermekek számára nem hozzáférhető helyen.

• Használat után a szerszámot húzza ki a konnektorból, és vizsgálja át. Ha bármilyen rendellenességet észlel, vagy kétségei merülnének fel, kérje a hivatalos szervizközpont segítségét.

• A szerszámot csak az itt olvasható utasításokkal összhangban használja.

• Rendszeresen ellenőrizze a csavarok meghúzottságát.

• Kizárólag a gyártó által javasolt pótalkatrészeket és tartozékokat használja.

• Ne kísérelje meg a szerszám javítását, és ne bontsa meg a készülékházat. Csak hivatalos szervizközpontok segítségét kérje.

• A szerszámot tápláló áramkört legfeljebb 30 mA áramerősségű áramvédő kapcsolóval kell ellátni. ÖSSZESZERELÉS KICSOMAGOLÁS

• Óvatosan vegye ki a szerszámot és az összes tar- tozékot a dobozból.

• Vizsgálja meg alaposan a szerszámot, hogy megsérült- e szállítás közben.

• A csomagolóanyagokat csak azután dobja ki, hogy a szerszám működésének megfelelőségéről már meggyőződött.

• Ha az alkatrészek hiányoznak vagy megsérültek, hívja a Dolmar szervizközpontot. Szállításkor nem minden alkatrész van felszerelve a szerszámra. Az összeszerelés lépései a következők: VIGYÁZAT!

• A súlyos személyi sérülések elkerülése érdekében a kapcsoló legyen OFF (KI) helyzetben, a tápkábelt húzza ki a konnektorból, a csövek le-, illetve felszerelése előtt várja meg, amíg a penge teljesen leáll. SZERSZÁM ÖSSZESZERELÉSE FÚVÓKÉNT (3. ábra)

• Csúsztassa előre a fúvócsövet úgy, hogy a szerszám házának rovátkázott része belekattanjon a csőbe. SZERSZÁM ÖSSZESZERELÉSE APRÍTÓKÉNT (opcionális tartozék) (2. ábra)

• Kattanásig csúsztassa össze az első és a hátsó aprítócsövet. (Lásd 2. ábra.)

• Lazítsa ki a recés fejű csavart, és nyissa ki az aprítógarat fedelét. (Lásd 2.1. ábra)

• Helyezze az aprítócső lapított végét a tartózsebbe. (Lásd 2.2. ábra) Rögzítse az aprítócsövet a recés fejű csavar meghúzásával. (Lásd 2.3. ábra)

• Az aprítócső leszereléséhez hajtsa végre fordított sor- rendben a fenti lépéseket.

• Illessze a zsák csatlakozóját a fúvó kimenetéhez. Rögzítse a zsák csatlakozóját a helyén a reteszelő gombbal. A zsák leszereléséhez nyomja meg a reteszelő gombot, és távolítsa el a zsákot. (Lásd 4. ábra.) MEGJEGYZÉS:

• Az eldugult cső vagy az elakadt penge megtisztításához előfordulhat, hogy le kell szerelni a fúvócsövet vagy az aprítócsövet. VÁLLSZÍJAS ZSÁK FELSZERELÉSE (4. ábra)

• A szerszámot kézben tartva állítsa be a hosszúságot a kezelő méretének megfelelően. A kiengedéshez húzza meg a fület, a szorításhoz húzza meg a szíjat.102

A TÁPKÁBEL CSATLAKOZTATÁSA (5. ábra)

• Erősítse a hosszabbító kábelt a motorházhoz a kábelrögzítővel. Ezzel megakadályozza a tápkábel véletlen eltávolítását.

• Csatlakoztassa az egység csatlakozódugóját a hosszabbítóhoz. A FÚVÓ/APRÍTÓ INDÍTÁSA ÉS LEÁLLÍTÁSA (6. ábra)

• A bekapcsoláshoz tolja el a tápellátás/fordulatszám tolókapcsolót. Az ‘1’ szám az alacsony fokozat, a ‘2’ szám a gyors fokozat jelzése.

• A kapcsolót a ‘0’ állásba helyezve a szerszám kikapcsol. FONTOS:

• Aprítás (opcionális tartozék) során a szerszámot GYORS FOKOZATBAN KELL működtetni.

A szerszám indítása előtt foglalja el a működtetéshez szükséges állást. Fontos tudnivalók:

• Viseljen megfelelő munkavédelmi ruházatot; védő láb- belit, védőszemüveget, hallásvédőt, kesztyűt, hosszú nadrágot és hosszú ujjú inget. VIGYÁZAT!

• A súlyos személyi sérülések elkerülése érdekében a szerszám használata közben mindig viseljen az EN 166 vagy az ANSI Z87.1 szabványnak megfelelő védőszemüveget. Poros környezetben viseljen arcvédő maszkot. VIGYÁZAT!

• A súlyos sérülések és a szerszám károsodásának elkerülése érdekében indítás előtt ellenőrizze, hogy helyén van-e a fúvó- és aprítócső, illetve a gyűjtőzsák.

• A szerszám beindítása előtt bizonyosodjon meg róla, hogy a szerszám nem irányul személyek, illetve sem- milyen törmelék felé.

• Ellenőrizze a szerszám üzemképességét. A csövek és biztonsági elemek legyenek a helyükön.

• A szerszámot működtetés közben mindig két kézzel fogja.

• Az első és a hátsó fogantyút is erősen markolja meg.

• A nagy zajszint miatt hallásának védelme érdekében hallásvédő eszközt kell használnia.

• Aprítóként való használat során használja a vállszíjat.

• A zsák legyen a helyén, és legyen lezárva (aprítóként való használat esetén).

• A szerszámot a helyi szokásoknak megfelelően, az arra alkalmas időszakban használja - Vagyis kerülje a kora reggeli, illetve a késő esti munkavégzést. Tartsa be az üzemeltetési időszakra vonatkozó helyi előírásokat. Az üzemeltetésre általában hétfőtől szombatig a 9 és 17 óra közötti időszak a legmegfelelőbb.

• A zajcsökkentés érdekében egyszerre lehetőleg ne használjon több szerszámot.

• Ha mód van rá, a zajcsökkentés érdekében a szerszámot alacsony fokozaton üzemeltesse.

• Fúvatás előtt a törmeléket gereblyével és seprűvel lazítsa fel.

• A poros részeket kevés vízzel locsolja fel.

• A szerszámmal vizet takaríthat meg, hiszen locsolócső helyett a fúvó kiválóan alkalmas a kertben, illetve az esőcsatornákban, ablakpárkányokon, verandákon, grillezőkön, előtereken és egyéb helyen összegyűlt anyagok eltakarítására.

• A szerszám használata során mindig ügyeljen a gyer- mekek, háziállatok, ablakok és frissen mosott járművek épségére és tisztaságára.

• A fúvó és egyéb szerszámok használata után megmaradt szemetet mindig takarítsa el. A törmeléket a szabályok szerint tárolja, és helyezze a hulladékba. MEGJEGYZÉS:

• Az aprítógarat legyen teljesen zárva és reteszelve.

• A szellőzőnyílásokat letakarni tilos. A nyílásokat ne takarja le, és ügyeljen rá, hogy törmelék se jusson beléjük. A motor megfelelő hűtéséhez a szellőzőnyílásoknak mindig akadálymentesnek kell lenniük. VIGYÁZAT!

• A súlyos személyi sérülések megelőzése érdekében ne viseljen bő ruházatot, sálat, karkötőt, láncokat lógó ékszereket stb., amelyek a szerszám levegőbeszívó nyílásaiba kerülhetnek. A hosszú hajat összefogva védje a nyílásokba való beszívástól.

Tartsa a fúvót szilárdan. A fúvókát arasznyira a föld felett tartva végezzen söprögető mozdulatokat a szerszámmal. Lassan haladjon előre, a felgyülemlett törmeléket és anyagot maga előtt tartva. A száraz törmelék fúvását a legtöbbször alacsonyabb fokozaton érdemes végezni. A magasabb fokozat a nehezebb anyagok, pl. kövek vagy kavicsok eltávolítására alkalmas. HASZNÁLAT APRÍTÓKÉNT (opcionális tartozék) A szerszámot erőteljesen tartva döntse meg az aprítóc- sövet (5–10 cm), majd a könnyebb törmelék beszívásához végezzen sepregető mozdulatokat. A törmelék a zsákba kerül. A forgó pengék felaprítják az áthaladó ágakat és leveleket. Ha gyakran üríti a zsákot, hosszabb ideig használható és a szerszám teljesítménye is jobb lesz. ELAKADÁS MEGSZÜNTETÉSE A CSŐBEN ÉS A

• A súlyos személyi sérülés megelőzése érdekében a pengék tisztítása előtt kapcsolja KI a szerszámot, és húzza ki a konnektorból. VIGYÁZAT!

• A súlyos személyi sérülések elkerülése érdekében a forgó pengék és egyéb éles tárgyak ellen mindig viseljen védőkesztyűt.

• Tolja “OFF” (Ki) állásba a tápellátás/fordulatszám tolókapcsolót, és várjon, amíg az egység teljesen le nem áll.

• Húzza ki a tápkábelt a konnektorból.

• Szerelje le a fúvócsövet, illetve az aprítócsövet és a zsákot.

• Óvatosan távolítsa el a forgó pengék útjában vagy a csőben lévő anyagot. Ellenőrizze a pengék épségét. A pengéket kézzel átforgatva ellenőrizze, hogy teljesen megszűnt-e az akadály.103

• Szerelje vissza a fúvócsövet, illetve az aprítócsövet és a zsákot.

• Csatlakoztassa vissza a szerszámot az elektromos hálózathoz. KARBANTARTÁS VIGYÁZAT!

• A szerszámot vízzel tisztítani tilos! A tisztítás csak száraz ruhával végezhető. Ne használjon benzint, gázolajat, hígítót, alkoholt vagy egyéb hasonló anyagot. Ha mégis ilyet használ, az elszíneződéshez vagy repe- déshez vezethet.

• A termék tisztítása és ellenőrzése előtt kapcsolja ki és válassza le a tápellátásról az egységet.

• A gyűjtőzsákot mindig ürítse ki.

• A szerszámot mindig száraz helyen tárolja, ügyelve a tápkábel épségére. A GYŰJTŐZSÁK TISZTÍTÁSA

• A légáram akadálymentes haladása, ezáltal a megfelelő teljesítmény biztosítása érdekében a gyűjtőzsákot minden használat után ürítse ki.

• Szükség szerint tisztítsa ki a gyűjtőzsákot. Védőszemüveget viselve fordítsa ki a már kiürített porzsákot, és erőteljesen rázza ki.

A selejtezni kívánt elektromos szerszámo- kat nem szabad a háztartási hulladékba helyezni. Ahol lehetséges, a szerszámot adja le újrahasznosításra. Az újrahaszno- sítással kapcsolatban érdeklődjön az illetékes helyi szerveknél. A KARBANTARTÁSRA ÉS A TÁROLÁSRA

VONATKOZÓ TUDNIVALÓK

Tisztítás és karbantartás előtt mindig húzza ki a tápká- belt a konnektorból vagy az elosztóból. Használat után mindig ellenőrizze a szerszám tisztaságát, törmelék- és pormentességét.

• A szerszám tisztításához ne használjon oldószereket.

• A szerszámot száraz, gyermekek számára nem hozzáférhető helyen tartsa.

A TÁPKÁBEL KARBANTARTÁSA

Ha a tápkábel cserére szorul, a biztonsági kockázatok miatt a cserét kizárólag hivatalos szervizközpont hajthatja végre. Ha a tápkábel sérült, a veszély elkerülése érdekében csak a Dolmar szervizközpont végezheti el a cseréjét.

A szerszám nem aprít vagy nem fúvat.

1. Megtelt a zsák 1. Ürítse ki a zsákot.

2. Eldugult a cső 2. Szüntesse meg az eldugulást.

3. Elakadt a forgó penge 3. Szüntesse meg az eldugulást.

4. Szennyezett zsák 4. Tisztítsa meg a zsákot.

5. A zsák elszakadt 5. Cserélje ki a zsákot.

6. A zsák kinyílt 6. Zárja be a zsákot.

7. A szerszám csatlakozója kijött

7. Illessze vissza a konnektorba vagy az

elosztóba. A szerszám nem indul el.

1. A szerszám csatlakozója kijött

1. Ellenőrizze, hogy be van-e dugva a szerszám

2. A tápellátás/fordulatszám

tolókapcsoló “OFF” (Ki) állásban van.

2. Állítsa gyors vagy lassú fokozatba.

3. Az aprítócső és a zsák nincs a

3. Ellenőrizze, hogy a helyesen felszerelt

aprítócső és zsák nincs-e a kapcsoló útjában.

4. A szívófedél/nyílás nincs

4. A fedél/nyílás legyen csukva és zárva.

5. Előfordulhat, hogy kioldott a

5. Ellenőrizze a fali biztosítéktáblát; ha

szükséges, kapcsolja vissza.
