Tipo di prodotto	Griglia elettrica
Marca	Clatronic
Modello	BQ 3443
Alimentazione	230 V~, 50 Hz
Potenza in ingresso	2000 W
Classe di protezione	I
Peso netto	Circa 3,25 kg
Capacità d'acqua	1,5 litri (max)
Materiale della griglia	Metallo (non specificato)
Termostato regolabile	Sì, con indicatore luminoso
Altezza della griglia regolabile	Sì
Piastra riflettente	Inclusa
Interruttore di sicurezza	Sì (impedisce il riscaldamento fuori dalla base)
Uso esterno	Sì (solo con tempo asciutto)
Pulizia	Manuale, non immergere l'elemento riscaldante
Distanza di sicurezza	30 cm da oggetti infiammabili
Accessori inclusi	Griglia, elemento riscaldante, riflettore, base

Domande frequenti - BQ 3443 CLATRONIC

Come installare la griglia elettrica Clatronic BQ 3443?

Rimuovere la griglia e l'elemento riscaldante. Posizionare la piastra riflettente nella base della griglia. Versare 1,5 litri di acqua fredda fino al segno MAX. Fissare l'elemento riscaldante orientando il termostato orizzontalmente sulla base. Collegare l'apparecchio dopo aver verificato la tensione.

Quanta acqua devo mettere nella base?

Riempire la base con 1,5 litri di acqua fredda al massimo, fino al segno MAX. L'acqua deve coprire la piastra riflettente per evitare una diffusione eccessiva di calore.

Posso usare questa griglia all'interno?

No, l'apparecchio è progettato per un uso esterno limitato. Usarlo solo all'esterno con tempo asciutto. Non usarlo all'interno o sotto una tettoia.

Come regolare la temperatura?

Girare la manopola della temperatura del termostato. L'impostazione bassa o media mantiene al caldo o cuoce dolcemente, l'impostazione più alta consente una cottura rapida o barbecue. La spia luminosa indica il funzionamento.

Cosa fare se l'elemento riscaldante non si riscalda?

Verificare che il termostato sia posizionato correttamente sulla base della griglia. L'interruttore di sicurezza impedisce il riscaldamento se l'elemento non è ben installato. Assicurarsi inoltre che l'apparecchio sia collegato e che la presa funzioni.

Come pulire la griglia Clatronic BQ 3443?

Scollegare l'apparecchio e lasciarlo raffreddare. Rimuovere la griglia, l'elemento riscaldante e il riflettore. Pulirli a mano con una spazzola di nylon e acqua. Non immergere mai l'elemento riscaldante in acqua. Asciugarlo con un panno umido.

Posso usare utensili metallici sulla griglia?

Evitare utensili metallici o spazzole metalliche perché possono graffiare la superficie e danneggiare il rivestimento. Utilizzare preferibilmente utensili in legno o nylon.

L'apparecchio dispone di spegnimento automatico?

No, la griglia non dispone di spegnimento automatico. È necessario sorvegliare l'apparecchio durante l'uso e spegnerlo manualmente ruotando il termostato completamente in senso antiorario, quindi scollegarlo.

Qual è la potenza massima dell'apparecchio?

La potenza in ingresso massima è di 2000 W. Questa potenza richiede una presa separata protetta da un fusibile da 16 A. Non utilizzare prolunghe multiple.

Posso sostituire il cavo di alimentazione da solo?

No, la sostituzione del cavo di alimentazione deve essere effettuata dal produttore, dal suo servizio assistenza o da una persona qualificata. Non tentare di riparare l'apparecchio da soli.

MANUALE UTENTE BQ 3443 CLATRONIC

Posizione dei comandi.... Pagina 3

Manuale dell'utente....Pagina 21

Specifiche tecniche ...... Pagina 24

Smaltimento.... Pagina 24

ENGLISH

Contents

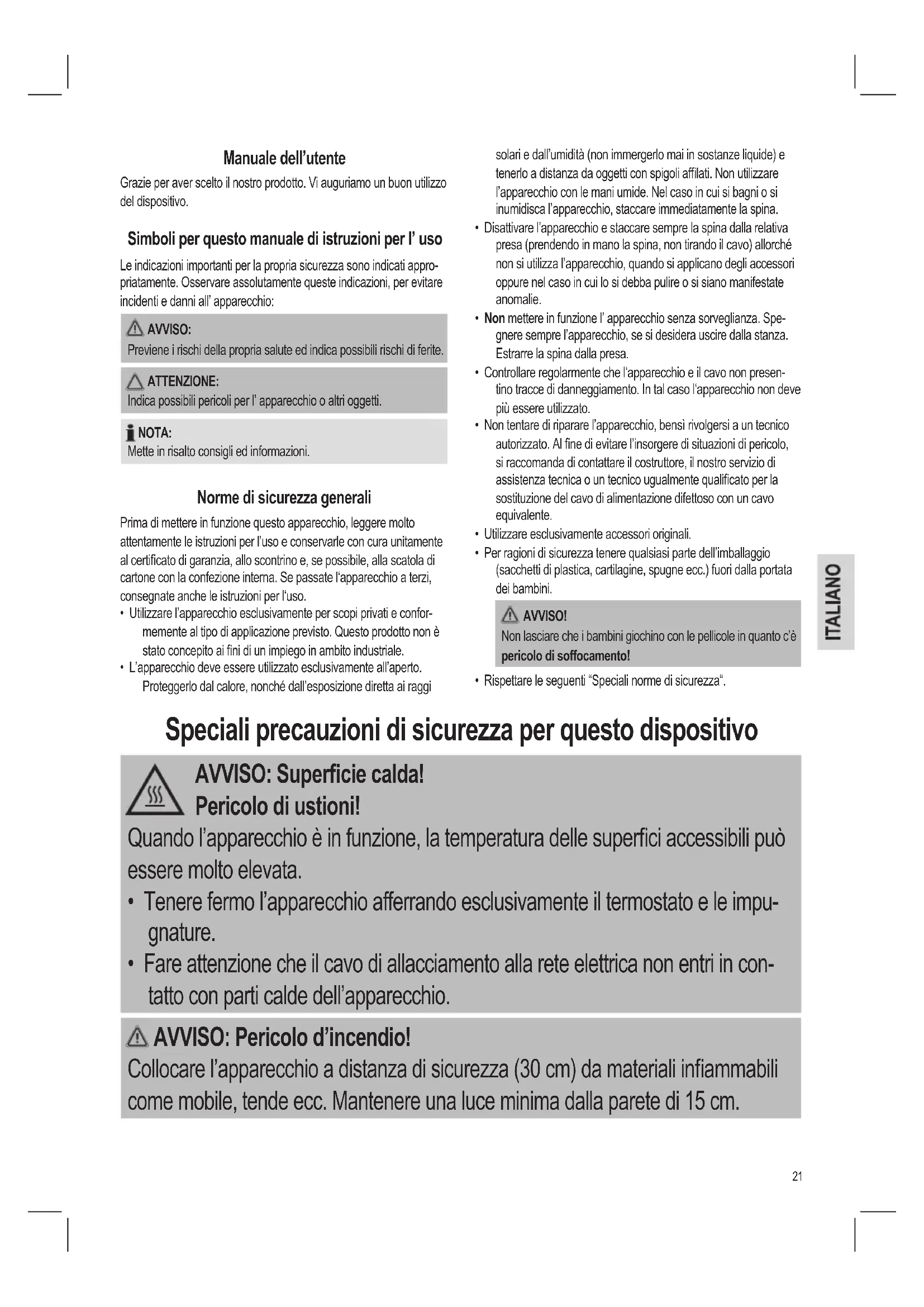

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Norme di sicurezza generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• L'apparecchio deve essere utilizzato esclusivamente all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi

solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.

• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Non tentare di riparare l'apparecchio, bensì rivolgersi a un tecnico autorizzato. Al fine di evitare l'insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un tecnico ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
• Utilizzare esclusivamente accessori originali.
• Per ragioni di sicurezza tenere qualsiasi parte dell'imballaggio (sacchetti di plastica, cartilagine, spugne ecc.) fuori dalla portata dei bambini.

AVVISO!

Non lasciare che i bambini giochino con le pellicole in quanto c'è pericolo di soffocamento!

- Rispettare le seguenti "Speciali norme di sicurezza".

Speciali precauzioni di sicurezza per questo dispositivo

AVVISO: Superficie calda!

Pericolo di ustioni!

Quando l'apparecchio è in funzione, la temperatura delle superfici accessibili può essere molto elevata.

• Tenere fermo l'apparecchio afferrando esclusivamente il termostato e le impugnature.
• Fare attenzione che il cavo di allacciamento alla rete elettrica non entri in contatto con parti calde dell'apparecchio.

AVVISO: Pericolo d'incendio!

Collocare l'apparecchio a distanza di sicurezza (30 cm) da materiali infiammabili come mobile, tende ecc. Mantenere una luce minima dalla parete di 15 cm.

AVVISO:

• Non usare carbone o combustibili simili con questo dispositivo.
• L'apparecchio deve essere utilizzato esclusivaamente all'aperto, in condizioni metereologiche senza pioggia. Non lasciare mai l'apparecchio all'aperto dopo averlo utilizzato.
• L'apparecchio deve essere alimentato con un dispositivo protetto a corrente residua (FI/RCD) con un rilascio max di corrente pari a 30 mA.

• Controllare periodicamente che il cavo di alimentazione non sia danneggiato. Se il cavo di alimentazione è danneggiato, l'apparecchio non deve essere utilizzato.
  • L'apparecchio deve essere collegato a una presa antiscossa.

• Non far funzionare l'apparecchio con un timer oppure un telecomando separato.

• Mettere il dispositivo su una superficie piana, resistente al calore.
• Riempire la base della griglia con acqua fino a max 1,5 l. Utilizzare I segni "MIN" e "MAX".
• Permettere al dispositivo di raffreddarsi completamente prima di metterlo via.
  • Non versare acqua nel grasso caldo.
• L'apparecchio può essere utilizzato da bambini a partire dagli 8 anni d'età e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, sotto la supervisione o le istruzioni riguardanti l'utilizzo dell'apparecchio in modo sicuro avendo compreso i pericoli possibili.
• Non permettere che bambini giochino con l'apparecchio.
• Pulizia e manutenzione utente devono essere effettuate soltanto da bambini di età superiore a 8 anni sotto supervisione.
• Tenere apparecchio e cavo di alimentazione lontano dalla portata dei bambini di età inferiore a 8 anni.

Posizione dei Comandi

1 Graticola
2 Manico
3 Serpentina con termostato e comando temperatura
4 Spia
5 Riflettore
6 Base griglia
7 Supporto base

Rimozione dell'imballaggio

1. Rimuovere l'imballaggio.
2. Rimuovere i materiali dell'imballaggio come fogli, materiale di riempimento, fascette serracavi e cartoni.
3. Controllare la destinazione d'uso.

i NOTA:

Sull'apparecchio possono essere presenti particelle estranee o residui di lavorazione. Pulire con un panno umido.

Installazione

Fare riferimento alla figura mano sinistra a pag. 3.

1. Rimuovere la graticola (1) e la serpentina (3).
2. Rimuovere l'imballaggio.
3. Pulire graticola e riflettore (5) con un panno umido.
4. Mettere il piatto riflettore nella base della griglia.
5. Versare 1,5 l di acqua fredda nella base della griglia, come per coprire il piatto.

Sulla base della griglia, nella parte posteriore, si trovano i segni "MIN" e "MAX".

ATTENZIONE:

Riempire con acqua il piatto riflettore fino all'orlo. Il bagno d'acqua e il piatto prever-ranno l'eccessivo calore irradiato vicino alla base del dispositivo. Perciò cuocere alla griglia usando sempre l'acqua con il piatto riflettore adatto.

1. Fissare la serpentina con il termostato (3) alla base della griglia: Dalla rientranza, guidare il termostato orizzontalmente nella base della griglia. Quando si procede in questo modo, ribaltare leggermente la serpentina verso l'alto in modo che la piastra (B) rimanga appoggiata alla base della griglia.

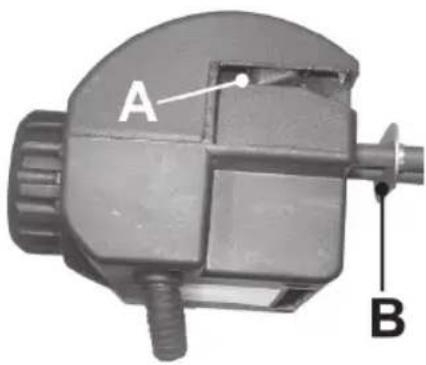

i NOTA:

Il termostato è fornito di un interruttore di sicurezza (A). Previene il funzionamento dell'elemento riscaldante fuori dalla base della griglia.

Controllare del corretto inserimento del termostato nella base della griglia.

A B

Installazione elettrica

1. Controllare che la tensione dell'apparecchio (targhetta nominale) corrisponda alla tensione di rete.
2. Infilare la spina soltanto a una presa in mate-riale antiurto correttamente installata.

Carico collegato

L'apparecchio è predisposto per un assorbimento di potenza max di 2000 W. Per questo carico col-legato si consiglia di utilizzare un cavo di ingresso separato con interruttore protetto da 16 amp.

ATTENZIONE al sovraccarico:

• Se si utilizzano prolunghe, controllare che i relativi cavi abbiano una sezione non infe-riore a 1,5 mm ^2 .
• Non utilizzare spine multiple in quanto l'apparecchio assorbe troppa corrente.

Prima del primo funzionamento

• Mettere in funzione il dispositivo senza cuocere alla griglia per 15 minuti mentre la base della griglia viene riempita d'acqua.
• Portare il comando temperatura sul termostato sul valore più alto.
• Viene rimossa la pellicola protettiva sulla serpentina.

i NOTA:

Una leggera formazione di fumo è quindi normale. Assicurare una ventilazione sufficiente.

L'apparecchio è pronto per l'uso.

Mettere in funzione il dispositivo

1. Collocare la piastra riflettore nella base della griglia.
2. Versare 1,5 l di acqua fredda nella base della griglia fino al raggiungimento del livello "MAX".
3. Preriscaldare il dispositivo funzionante per circa 5 minuti prima dell'uso.

4. Impostare il controllo della temperatura second l'uso prefissato: Le impostazioni basse e medie per tenere al caldo o cucinare, l'impostazione più alta per una cottura veloce o ala griglia. La luce di indicazione (4) indica la funzione di riscaldamento.

5. Collocare gli alimenti direttamente sulla graticola, girandoli di tanto in tanto.

6. È possibile regolare l'altezza della griglia. A questo scopo, fare riferimento alla frigura mano destra a pagina 3.

ATTENZIONE:

Se il livello dell'acqua cade sotto il segno "MIN" dopo un lungo tempo di cottura alla griglia, si prega di scollegare prima il dispositivo e quindi aggiungere più acqua, fino a che viene raggiunto il livello "MAX".

Non versare acqua fredda sopra l'elemento riscaldante bollente. Potrebbe essere danneggiato.

Spegnimento

Ruotare il controllo della temperatura in senso antiorario non appena si spegnerà scollegare il dispositivo.

Risoluzione dei problemi

Il termostato è fornito di un interruttore di sicurezza (A). Previene il funzionamento dell'elemento riscaldante fuori la base della griglia. Se l'elemento riscaldante non può essere acceso, si prega di controllare il collegamento di rete e il corretto incastro del termostato nella base della griglia.

Pulizia

AVVISO:

• Scollegare sempre il dispositivo e lasciare raffreddare il dispositivo prima di pulirlo.
• In nessun caso immergere l'elemento riscal-dante in acqua per puirlo. Pericolo di shock elettrico o incendio!

ATTENZIONE:

• Non usare una spazzola di ferro o un altro oggetto abrasivi.
• Non usare detergenti acri o abrasivi.

1. Rimuovere la graticola, la serpentina e il riflettore dalla base della griglia. Svuotare la base della griglia dall'acqua.

2. Pulire griglia, pastra riflettore e base della griglia a mano in una bacinella d'acqua. Una spazzola in nylon per rimuovere le macchie difficili.

3. Pulire la serpentina con un panno umido.

4. Attaccare di nuovo tutte le parti.

Specifiche tecniche

Modello: ......BQ 3443

Tensione di alimentazione: 230 V\~, 50 Hz

Ingresso alimentazione: 2000 W

Classe di protezione:....I

Peso netto: circa 3,25 kg

Con riserva di apportare modifiche tecniche!

Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento

Significato del simbolo "Cassonetto con ruote"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altro forme di utilizzo di dispositivi elettrici e elettronici.

Vostro comune è in grado di fornirvi informazioni sui punti di raccolta.
