BQS 3444 - Griglia elettrica CLATRONIC - Manuale utente e istruzioni gratuiti

Marca	Clatronic
Modello	BQS 3444
Tipo di prodotto	Griglia elettrica
Potenza	2000 W
Tensione di alimentazione	230 V~, 50 Hz
Peso netto	3,50 kg circa
Capacità del serbatoio dell'acqua	1,5 L massimo (indicatori MIN/MAX)
Materiale della griglia	Metallo
Tipo di termostato	Regolabile con spia luminosa di funzionamento
Sicurezza	Interruttore di sicurezza che impedisce il riscaldamento fuori dalla base
Utilizzo consigliato	Solo all'aperto, con tempo asciutto
Accessori inclusi	Griglia, riflettore, deflettore d'aria, piedi (montaggio su vassoio o su piedi)
Pulizia	Lavaggio a mano delle parti rimovibili; non immergere l'elemento riscaldante
Classe di protezione	Classe I (necessita di una presa con terra)
Protezione differenziale consigliata	Dispositivo di corrente residua (FI/RCD) ≤ 30 mA
Distanza di sicurezza	30 cm da oggetti infiammabili, 15 cm dal muro
Regolazione dell'altezza	Sì, tramite i piedi (2 altezze)
Spia luminosa	Sì, indica il funzionamento dell'elemento riscaldante
Parti di ricambio	Accessori originali raccomandati

Domande frequenti - BQS 3444 CLATRONIC

Come pulire l'apparecchio?

Scollegare e lasciare raffreddare completamente. Rimuovere la griglia, l'elemento riscaldante e il riflettore. Lavare queste parti a mano con una spazzola in nylon e acqua saponata. Pulire l'elemento riscaldante con un panno umido. Non immergere mai l'elemento riscaldante in acqua.

Posso usare questo apparecchio all'interno?

No, questo apparecchio è progettato solo per uso esterno, con tempo asciutto. Usalo all'esterno con una distanza di sicurezza di 30 cm dagli oggetti infiammabili.

Quanta acqua mettere nel serbatoio?

Riempire la base con acqua fredda fino al livello MAX (1,5 litri). Non superare questo livello. Verificare che la piastra riflettente sia immersa. Aggiungere acqua se il livello scende al di sotto di MIN.

Cosa fare se l'apparecchio non si riscalda?

Verificare che il termostato sia correttamente innestato sulla base. L'interruttore di sicurezza impedisce il riscaldamento se l'elemento non è in posizione. Assicurarsi anche che l'apparecchio sia collegato e che la presa funzioni.

Come montare i piedi?

Capovolgere la base. Inserire i piedi negli appositi supporti, avvitare i dadi ad alette senza stringere. Posizionare la griglia inferiore sulle viti, quindi serrare i dadi. Montare l'apparecchio sui piedi e verificare la stabilità.

Posso usare carbone di legna?

No, non utilizzare mai carbone di legna o combustibili simili. Questo apparecchio è elettrico e funziona solo tramite il suo elemento riscaldante.

Qual è la potenza massima?

La potenza massima è di 2000 W. Utilizzare una presa sicura con un fusibile da 16 A e una sezione del cavo di almeno 1,5 mm² per le prolunghe.

Come regolare la temperatura?

Ruotare la manopola del termostato: posizione bassa per mantenere al caldo, posizione alta per una cottura rapida o un barbecue. La spia luminosa si accende quando l'elemento si riscalda.

L'apparecchio è adatto per uso professionale?

No, questo apparecchio è progettato solo per uso domestico, non per uso professionale.

Cosa fare in caso di surriscaldamento?

Scollegare immediatamente l'apparecchio e lasciarlo raffreddare. Verificare che non ci siano ostruzioni e che il livello dell'acqua sia sufficiente. Se il problema persiste, contattare un servizio di assistenza qualificato.

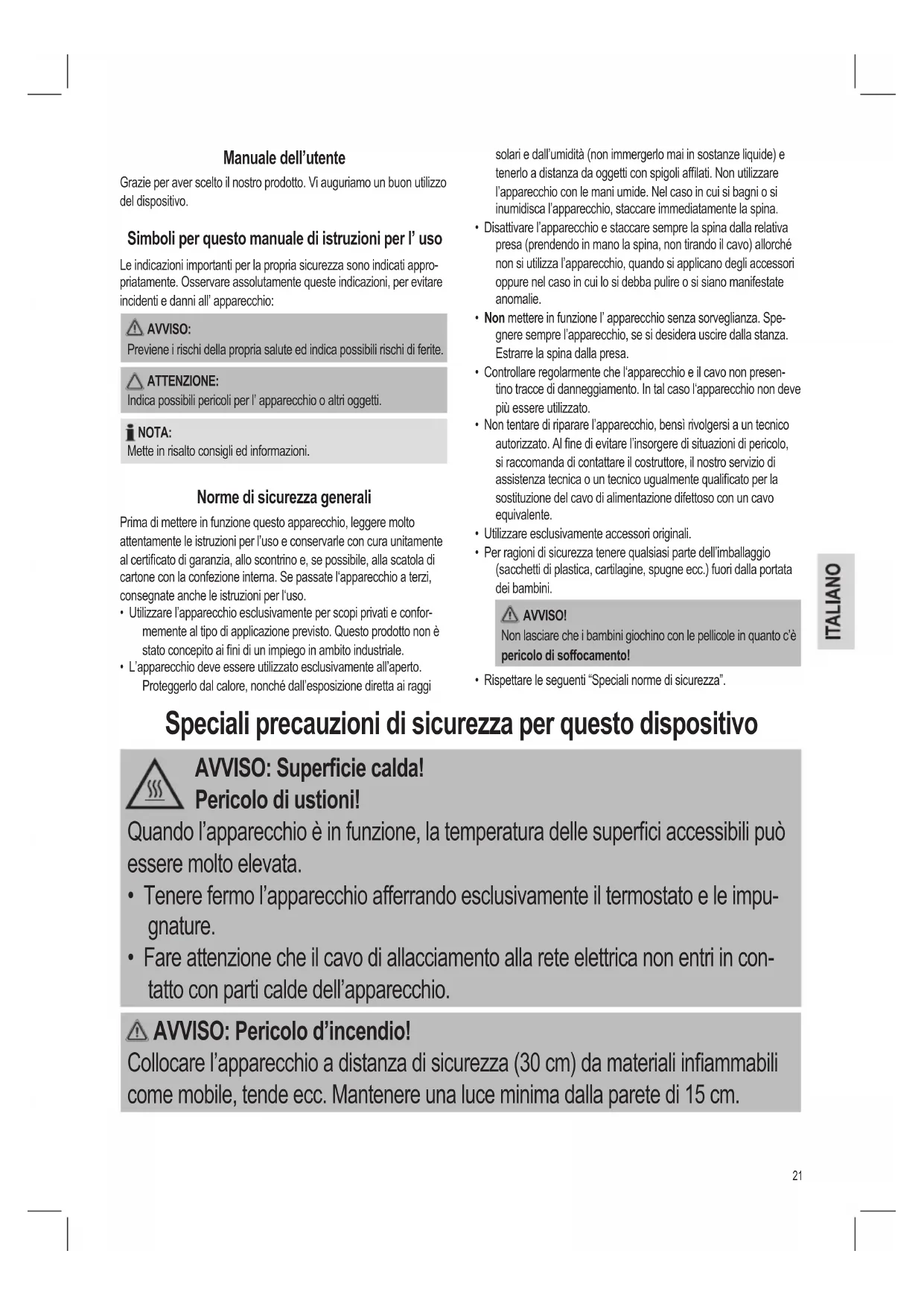

MANUALE UTENTE BQS 3444 CLATRONIC

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per lo甚么 manuale di istruzioni per I'uso

Leindicazioniimportantiper la propria sicurezza sonoindicati appropriatamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edanniall'apparecchio:

AVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consiglied informazioni.

Norme di sicurezza generali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservare con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consesignate ancche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
  L'apparecchio deve essere utilizzato esclusivamente all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi

solori e dall'umidità (non immergerlo mai in sostanje liquide) etenerlo a distanza da oggetti con spigoli affiliati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidasca l'apparecchio, staccare immediatamente la spina.

• Disattivare l'apparecchio e staccare sempre la spina alla relativa presa (prenderendo in mano la spina, non tirando il cavo) allorché non si utilizes l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
• Non mettere in funzione l'apparecchio sono sorvegianza. Spagnere sempre l'apparecchio, se si desidera uscire nella stanza. Estrarre la spina alla presa.
• Controllare regolamente che l'apparecchio e il cavo non presento traccé di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Non tentare di riparare l'apparecchio, pensi rivolgersi a un technician autorizzato. Al fine di evitare l'insorgere di situazioni di pericolò, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un technician ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
• Utilizzare esclusivamente accessori originali.
• Per ragioni di sicurezza tenere qualiasi parte dell'imballaggio (sacchetti di plastica, cartilagine, spugne ecc.) fuori alla portata dei bambini.

AVVISO!

Non lasciare che i bambini giochino con le pellicole in quanto c'è pericolò di soffocamento!

• Rispettare le seguenti "Speciali norme di sicurezza".

Speciali precauzioni di sicurezza per questo dispositivo

AVVISO: Superficie calda! Pericolo di uszioni!

Quando l'apparecchio è in funzione, la temperatura delle superfici accessibili più essere molto elevata.

• Tenere fermo l'apparecchio afferrando esclusivamente il termostato e le impugnature.
• Fare attentione che il cavo di allacciamento alla rete elettrica non entri in contatto con parti calde dell'apparecchio.

AVVISO: Pericolo d'incendio!

Collocare l'apparecchio a distance di sicurezza (30 cm) da materiali inflammabili come mobile, tende ecc. Mantenere una luce minima alla parete di 15 cm.

AVVISO:

• Non usare carbone o combustibili simili con quello dispositivo.
• L'apparecchio deve essere utilizzato esclusivaamente all'aperto, in condizioni metereologiche alla pioggia. Non lasciare mai l'apparecchio all'aperto quando averlo utilizzato.
• L'apparecchio deve essere alimentato con un dispositivo protetto a corrente residua (FI/RCD) con un rilascio max di corrente pari a 30mA .
• Controllare periodicamente che il cavo di alimentazione non sia danneggiato. Se il cavo di alimentazione è danneggiato, l'apparecchio non deve essere utilizzato.

• L'apparecchio deve essere collegato a una presa antiscossa.

• Non far funzionare l'apparecchio con un timer oppure un telecomando separato.

• Mettere il dispositivo su una superficie pianà, resistente al calore.
• Riempire la base della griglia con acqua fino a max 1,5 l. Utilizzare I segni "MIN" e "MAX".
• Permettere al dispositivo di raffreddarsi completamente prima di metterlo via.
  Non versare acqua nel grasso caldo.
• L'apparecchio può essere utilizzato da bambini a partire dagli 8 anni d'età e persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, sotto la supervisione o le istruzioni riguardanti l'utilizzo dell'apparecchio in modo sicuro avendo compreso i pericoli possibili.
• Non permettere che bambini giochino con l'apparecchio.
• Pulizia e manutenzione utente devono essere effettuate soltanto da bambini di età superiore a 8 anni sotto supervisione.
• Tenere apparecchio e cavo di alimentazione lontano alla portata dei bambini di età inferiore a 8 anni.

Posizione dei Comandi

1 Paravento
2. Graticola
3 Manico
4 Serpentina con termostato e lavoro temperatura
5 Spia
6 Riflettore
7 Base griglia
8 Supporto base
9 Griglia
10 Gambi

Rimozione dell'imballaggio

1. Rimuovere l'imballaggio.
2. Rimuovere i materiali dell'imballaggio come fogli, materiale di riempimento, fascette serracavi e cartoni.
3. Controllare la destinazione d'uso.

NOTA:

Sull'apparecchio possono essere presenti particelle estranee o residui di lavorazione. Pulire con un panno umido.

Installatione

É possible montare la griglia comme griglia con supporto'utilizzando il supporto o come griglia da ravolo alla supporto.

Fare riferimento alla figura mano sinistra a pag. 3.

1. Rimuovere la graticola (2) e la serpentina (4).
2. Rimuovere l'imballaggio.

Montaggio del supporto

1. Girare la base della griglia (7) sulla sua testa.
2. Inserire i gambi (10) con le estremita aperte nei piedini (8) della base della griglia con I dadi a alette verso l'interno.
3. Staccare i dadi delle alette dai gambi. Lasciare le viti a croce nei fori dei gambi.
4. Allineare i fori sulla guida (9) al filetto delle viti a croce.
5. Fissare la guida ai gambi con i dadi alette.
6. Collocare l'apparecchio sul supporto.
7. Controllare che tutti I gambi siano fissati ai piedini.

Dispositivo su support o da tavolo

1. Pulire graticola e riflettore (6) con un panno umido.
2. Mettere il piatto riflettore nella base della griglia.
3. Versare 1,5 di acqua fredda nella base della griglia, come per coprir il piatto.

Sulla base della griglia, nella parte posteriore, si trovano i segnii "MIN" e "MAX".

ATTENZIONE:

Riempire con acqua il piatto riflettore fino all'oro. Il bagno d'acqua e il piatto preverranno l'ecessivo calore irradiato vicino alla base del dispositivo. Percio cuocere alla griglia usando sempre l'acqua con il piatto riflettore adatto.

1. Fissare la serpentina con il termostato (4) alla base della griglia: Dalla rientranza, guidare il termostato orizzontalmente nella base della griglia. Quando si procede in quello modo, ribaltare leggermente la serpentina verso l'alto in modo che la piastra (B) rimanga appoggiata alla base della griglia.

NOTA:

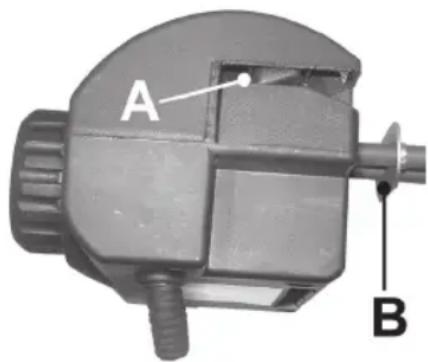

Il termostato è fornito di un interruptore di sicurezza (A). Previene il funzionamento dell'elemento riscaldante fuori alla base della griglia.

Controllare del corretto inserimento del termostato nella base della griglia.

Installazione elettrica

1. Controllare che la tensione dell'apparecchio (targhetta nominale) corrisponda alla tensione di rete.
2. Infilare la spina soltanto a una presa in materiale antiurto correttamente installata.

Carico collegato

L'apparecchio è predisporto per un assorbimento di potenza max di 2000 W. Per questo carico collegato si consiglia di utilizzato un cavo di ingressso separato con interruptore protetto da 16 amp.

ATTENZIONE al sovraccarico:

• Se si utilizzato prolonghe, controllare che i relativi cavi abbiano una sezione non inferiore a 1.5mm^2
• Non utilizzato spine multiple in quanto l'apparecchio assorbete troppa corrente.

Prima del primo funzionamento

• Mettere in funzione il dispositivo sono duocere alla griglia per 15 minuti nelle base della griglia viene riempita d'acqua.
• Portare il dato temperatura sul termostato sul valore più alto.
  Viene rimossa la pellicola protettiva sulla serpentina.

NOTA:

Una leggera formazione di fumo è quindi normale. Assicurare una ventilazione sufficiente.

L'apparecchio è pronto per l'uso.

Mettere in funzione il dispositivo

NOTA:

Per ottimizzare il calore, montare il paravento (1).

1. Collocare la piastra riflettore nella base della griglia.
2. Versare 1,5 I di acqua fredda nella base della griglia forn al raggiungimento del livello "MAX".
3. Preriscaldare il dispositivo funzionante per circa 5 minuti prima dell'uso.
4. Impostare il controllo della temperatura second l'uso prefissato: Le impostazioni basse e medie per tenere al caldo o cucinare, l'impostazione più alta per una cottura velocze o ala griglia. La luce di individazione (5) indica la funzione di riscaldamento.
5. Collocare gli alimenti direttamente sulla graticola, girandoli di tanto in tanto.
6. É possible regolare l'altezza della griglia. A questo scopo,fare riferimento alla frigura mano destra a pagina 3.

ATTENZIONE:

Se il livello dell'acqua cade sotto il segno "MIN" dopo un lungo tempo di cottura alla griglia, si prega di scollegare prima il dispositivo e quando aggiuungere più acqua, fino a che viene raggiunto il livello "MAX".

Non versare acqua fredda sopra l'elemento riscaldante boliente.

Potrebbe essere danneggiato.

Spegnimento

Ruotare il controlo della temperatura in senso antiorario non appena si spegnerà scollegare il dispositivo.

Risoluzione dei problemi

Il termostato è fornito di un interruptore di sicurezza (A). Previene il funzionamento dell'elemento riscaldante fuori la base della griglia. Se l'elemento riscaldante non più essere acceso, si prega di controlare il collegamento di rete e il corretto incastro del termostato nella base della griglia.

Pulizia

AVISO:

• Scollegare sempre il dispositorio e lasciare raffreddare il dispositivo prima di pulirlo.
• In nessun caso immergere l'elemento riscaldante in acqua per puirlo. Pericolo di shock elettrico o incendio!

ATTENZIONE:

• Non usare una spazzola di ferro o un'alto oggetto abrasivi.
  Non usare detergenti acri o abrasivi.

• Rimuovere la graticola, la serpentina e il riflettore alla base della griglia. Svuotare la base della griglia dall'acqua.

• Pulire griglia, piatra riflettore, paravento e base griglia a mano in una bacinella d'acqua. Una spazzola in nylon per rimuovere le macchie difficili.
• Pulire la serpentina con un panno umido.
• Attaccare di nuovo tutte le parti.

Specifiche tecniche

Modello: BQS 3444
Tensione di alimentazione: 230 V\~, 50 Hz
Ingresso alimentazione: 2000 W
Classe di protezione:
Peso netto:circa 3,50 kg

Con riserva di apportare modifiche tecniche!

Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento

Significato del symbolo "Cassonetto con ruote"

Rispettare l'ambiente, non smaltire dispositi veletrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite segna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altri forme di utilizzo di dispositivi elettrici e elettronici.

Vostro comune è in grado di fornirvi informazioni sui punti di raccolta.
