MANUALE UTENTE BQS 3508 CLATRONIC

Elementi di comando ...... Pagina 3

Montaggio ...... Pagina 3

Istruzioni per l'uso....Pagina 29

Dati tecnici....Pagina 33

Smaltimento ...... Pagina 34

العربية

المحتويات

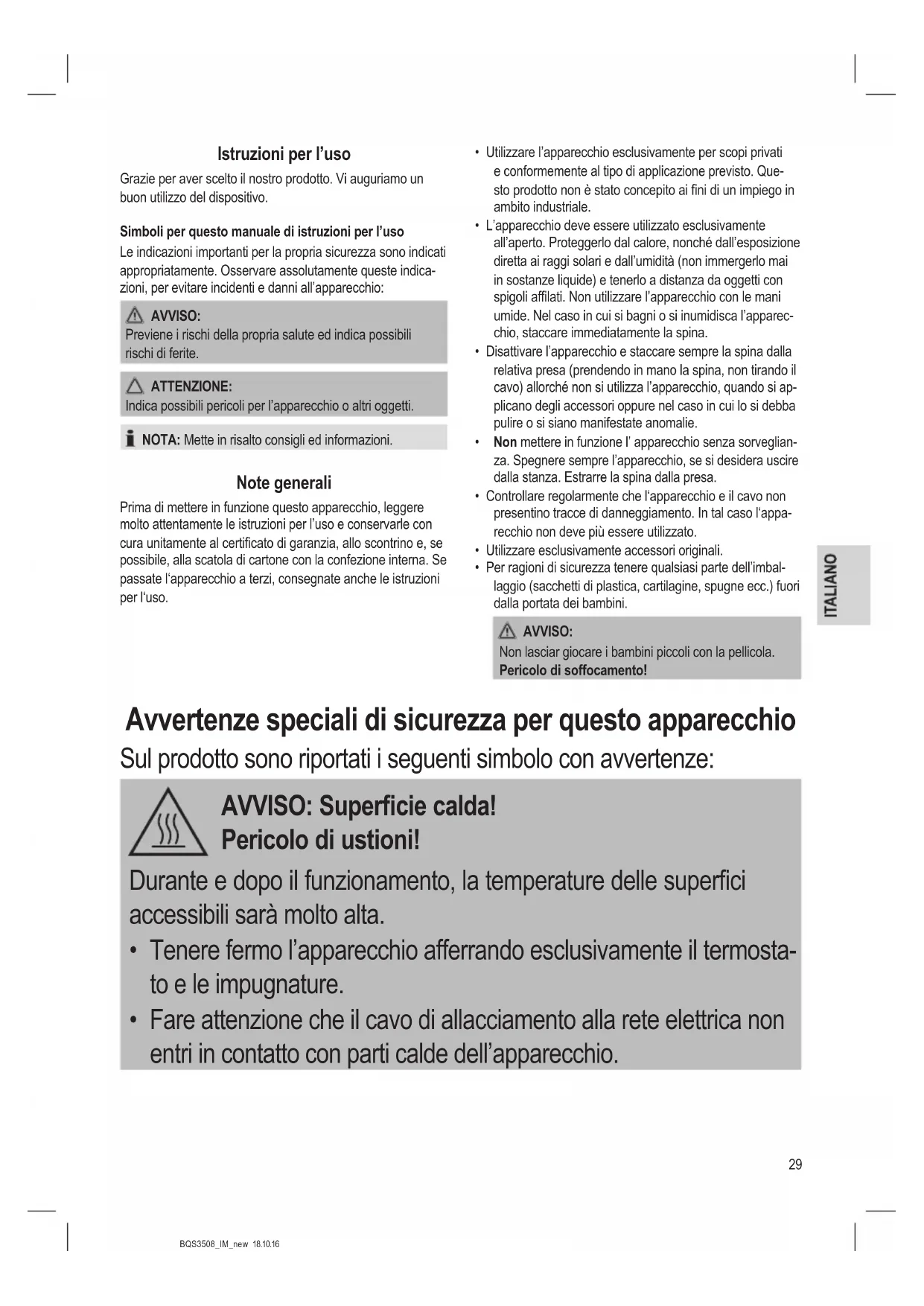

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• L'apparecchio deve essere utilizzato esclusivamente all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per ragioni di sicurezza tenere qualsiasi parte dell'imbal-laggio (sacchetti di plastica, cartilagine, spugne ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

Sul prodotto sono riportati i seguenti simbolo con avvertenze:

AVVISO: Superficie calda! Pericolo di ustioni!

Durante e dopo il funzionamento, la temperature delle superfici accessibili sarà molto alta.

• Tenere fermo l'apparecchio afferrando esclusivamente il termostato e le impugnature.
• Fare attenzione che il cavo di allacciamento alla rete elettrica non entri in contatto con parti calde dell'apparecchio.

AVVISO: Rischio di surriscaldamento!

• La base della griglia deve essere riempita con acqua mentre l'elemento riscaldante è in funzione.
• Riempire con acqua fino al segno MAX come serve.
• Posizionare gli elementi da grigliare direttamente sulla griglia!
• Per evitare il surriscaldamento, non coprire l'unità sia con materiali duri o flessibili come vaschette di alluminio, carta di alluminio o altri materiali resistenti al calore. L'uso di tali oggetti o materiali sulla griglia ridurrebbe la sicurezza dell'apparecchio e potrebbe causare a gravi danni all'apparecchio.

AVVISO:

• Collocare l'apparecchio a distanza di sicurezza (30 cm) da materiali infiammabili come mobile, tende ecc. Mantenere una luce minima dalla parete di 15 cm.
• Non usare carbone o combustibili simili con questo dispositivo.
• L'apparecchio deve essere utilizzato esclusivamente all'aperto, in condizioni meteorologiche senza pioggia. Non lasciare mai l'apparecchio all'aperto dopo averlo utilizzato.
• L'apparecchio deve essere alimentato con un dispositivo protetto a corrente residua (FI / RCD) con un rilascio max di corrente pari a 30 mA.
• Controllare periodicamente che il cavo di alimentazione non sia danneggiato. Se il cavo di alimentazione è danneggiato, l'appa-recchio non deve essere utilizzato.
  • L'apparecchio deve essere collegato a una presa antiscossa.

ATTENZIONE:

Non immergere l'apparecchio in acqua per pulirlo. Superfici diverse entrano in contatto con alimenti e olio. Seguire le istruzioni riportate nel capitolo "Pulizia".

• Non far funzionare l'apparecchio con un timer oppure un telecomando separato.
• Mettere il dispositivo su una superficie piana, resistente al calore.
• Riempire la base della griglia con acqua fino a max 1 litro. Non riempire oltre il segno "MAX".

- Permettere al dispositivo di raffreddarsi completamente prima di metterlo via.

- Non tentare di riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.

- Questo dispositivo non può essere usato da bambini dagli 8 anni in su e da persone (comprese bambini) con capacità fisiche, sensoriali o mentali ridotte, o con poca esperienza e conoscenza, a meno che non sono controllate durante l'utilizzo del dispositivo da una persona responsabile della loro sicurezza.

• Non permettere che bambini giochino con l'apparecchio.

- Pulizia e manutenzione utente devono essere effettuate soltanto da bambini di età superiore a 8 anni sotto supervisione.

- Tenere apparecchio e cavo di alimentazione lontano dalla portata dei bambini di età inferiore a 8 anni.

Elementi di comando

1 Graticola
2 Manico
3 Alloggiamento
4 Serpentina con termostato e comando temperatura
5 Spia
6 Base griglia
7 Paravento

Nella fornitura

1 x Alloggiamento con contenitore griglia
1 x Serpentina con termostato
1 x Griglia
1 x Paravento
1 x Mensola
4 x Sezioni gambi corti
4 x Sezioni gambi lunghi
4 x Viti offset
4 x Dadi a alette

Rimozione dell'imballaggio

1. Rimuovere l'imballaggio.
2. Rimuovere i materiali dell'imballaggio come fogli, materiale di riempimento, fascette serracavi e cartoni.
3. Controllare la destinazione d'uso.
4. Se il contenuto è incompleto oppure chiaramente danneggiato, non mettere in funzione l'apparecchio. Restituirlo immediatamente al rivenditore.

i NOTA:

Possono essere presenti polvere o residui di lavorazione sull'apparecchio. Pulire l'apparecchio come descritto nella sezione "Pulizia".

Montaggio

E' possibile montare la griglia con i gambi come gruppo con supporto oppure senza gambi come gruppo portatile. Guardare le illustrazioni.

1. Inserire le quattro sezioni gambi lunghi con l'estremità aperta nella mensola dal basso.

2. Spingere le quattro sezioni brevi nelle sezioni gambi dall'alto. Le sezioni gomiti devono essere rivolte verso l'interno.

3. i NOTA:

Nelle sezioni gambi è presente un foro.

Controllare che tutte le sezioni gambi siano collocate correttamente e che i fori siano visibili.

1. Con l'ausilio dei dadi e bulloni in dotazione, fissare il telaio.

2. Inserire le viti offset nei fori dall'interno e fissare i dadi ad alette.

3. Collocare la griglia su un telaio e spingervela delicata- mente sopra. La griglia può essere spinta su un telaio a una profondità di circa 2 cm.

4. Controllare che il supporto sia stabile.

Installazione

Griglia su supporto portatile

Fare riferimento alle illustrazioni.

1. Versare 1 litro di acqua fredda nel contenitore griglia fino al segno "MAX". Il segno "MAX" si trova sulla parte posteriore del contenitore griglia.

ATTENZIONE:

• Grigliare sempre con acqua per evitare il surriscal- damento.

• Non rabboccare oltre il segno "MAX" per non dan-neggiare la serpentina.

• Fissare la serpentina con il termostato sull'alloggiamento. Spostare il termostato dalla parte superiore a quella più lontana dell'alloggiamento. Premere delicatamente finché un segnale acustico non conferma la posizione corretta.

• Se necessario, montare il paravento.

i NOTA:

Il termostato è fornito di un interruttore di sicurezza. Impedisce il funzionamento della serpentina al di fuori dell'alloggiamento. Controllare che il termostato sia collocate correttamente nell'alloggiamento.

Collegamento elettrico

1. Controllare che la tensione dell'apparecchio (targhetta nominale) corrisponda alla tensione di rete.
2. Infilare la spina soltanto a una presa in materiale antiurto correttamente installata.

Carico collegato

L'apparecchio è predisposto per un assorbimento di potenza max di 2000 W. Per questo carico collegato si consiglia di utilizzare un cavo di ingresso separato con interruttore protetto da 16 amp.

ATTENZIONE: Sovraccarico!

• Se si utilizzano prolunghe, controllare che i relativi cavi abbiano una sezione non inferiore a 1,5 mm ^2 .
• Non utilizzare spine multiple in quanto l'apparecchio assorbe troppa corrente.

Prima del primo funzionamento

Mettere in funzione il dispositivo senza cuocere alla griglia per 15 minuti mentre la base della griglia viene riempita d'acqua.

Portare il comando temperatura sul termostato sul valore più alto.

NOTA:

Viene rimossa la pellicola protettiva sulla serpentina. Una leggera formazione di fumo è quindi normale. Assicurare una ventilazione sufficiente.

L'apparecchio è pronto per l'uso.

Mettere in funzione il dispositivo

ATTENZIONE:

Collocare sempre l'apparecchio su una superficie orizzontale, stabile e resistente al calore durante l'uso.

1. Versare 1 litro di acqua fredda nel contenitore griglia fino al segno "MAX".
2. Preriscaldare il dispositivo funzionante per circa 5 minuti prima dell'uso.
3. Impostare il controllo della temperatura second l'uso prefissato: Le impostazioni basse e medie per tenere al caldo o cucinare, l'impostazione più alta per una cottura veloce o ala griglia. La luce di indicazione indica la funzione di riscaldamento.
4. Collocare gli alimenti direttamente sulla graticola, girandoli di tanto in tanto.

ATTENZIONE:

• Controllare il livello dell'acqua! Dopo avere grigliato per un periodo prolungato, rabboc- care acqua.
• Scollegare l'apparecchio dalla presa e rabboccare acqua fino al segno "MAX".
• Non versare acqua fredda sopra l'elemento riscaldante bollente. Potrebbe essere danneggiato.

Fine operazione

Ruotare il controllo della temperatura in senso antiorario non appena si spegnerà scollegare il dispositivo.

Risoluzione dei problemi

Il termostato è fornito di un interruttore di sicurezza. Impedisce il funzionamento della serpentina al di fuori dell'alloggiamento.

Se non è possibile accendere il dispositivo di riscaldamento, controllare che la spina sia inserita nella presa e che il termo-stato sia stato collocato correttamente nell'alloggiamento.

Pulizia

AVVISO:

• Scollegare sempre il dispositivo e lasciare raffreddare il dispositivo prima di pulirlo.
• In nessun caso immergere l'elemento riscaldante in acqua per pulirlo. Pericolo di shock elettrico o incendio!

ATTENZIONE:

• Non usare una spazzola di ferro o un altro oggetto abrasivi.
  • Non usare detergenti acri o abrasivi.

• Rimuovere la griglia, la serpentina e il paravento. Svuotare la base della griglia dall'acqua.

• Pulire la griglia, il contenitore griglia, l'alloggiamento e il paravento a mano in un contenitore pieno di acqua calda. Una spazzola in nylon per rimuovere le macchie difficili.
• Pulire la serpentina con un panno umido.
• Attaccare di nuovo tutte le parti.

Dati tecnici

Modello: BQS 3508

Alimentazione rete: 230 V\~, 50 Hz

Consumo di energia: 2000 W

Classe di protezione:....I

Peso netto:......ca. 3,20 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altro forme di utilizzo di dispositivi elettrici e elettronici.

Il vostro comune è in grado di fornirvi informazioni sui punti di raccolta.
