MANUALE UTENTE PCEWB 1007 PROFICOOK

Istruzioni per l'uso ...... pagina 33

Instruction Manual ...... page 40

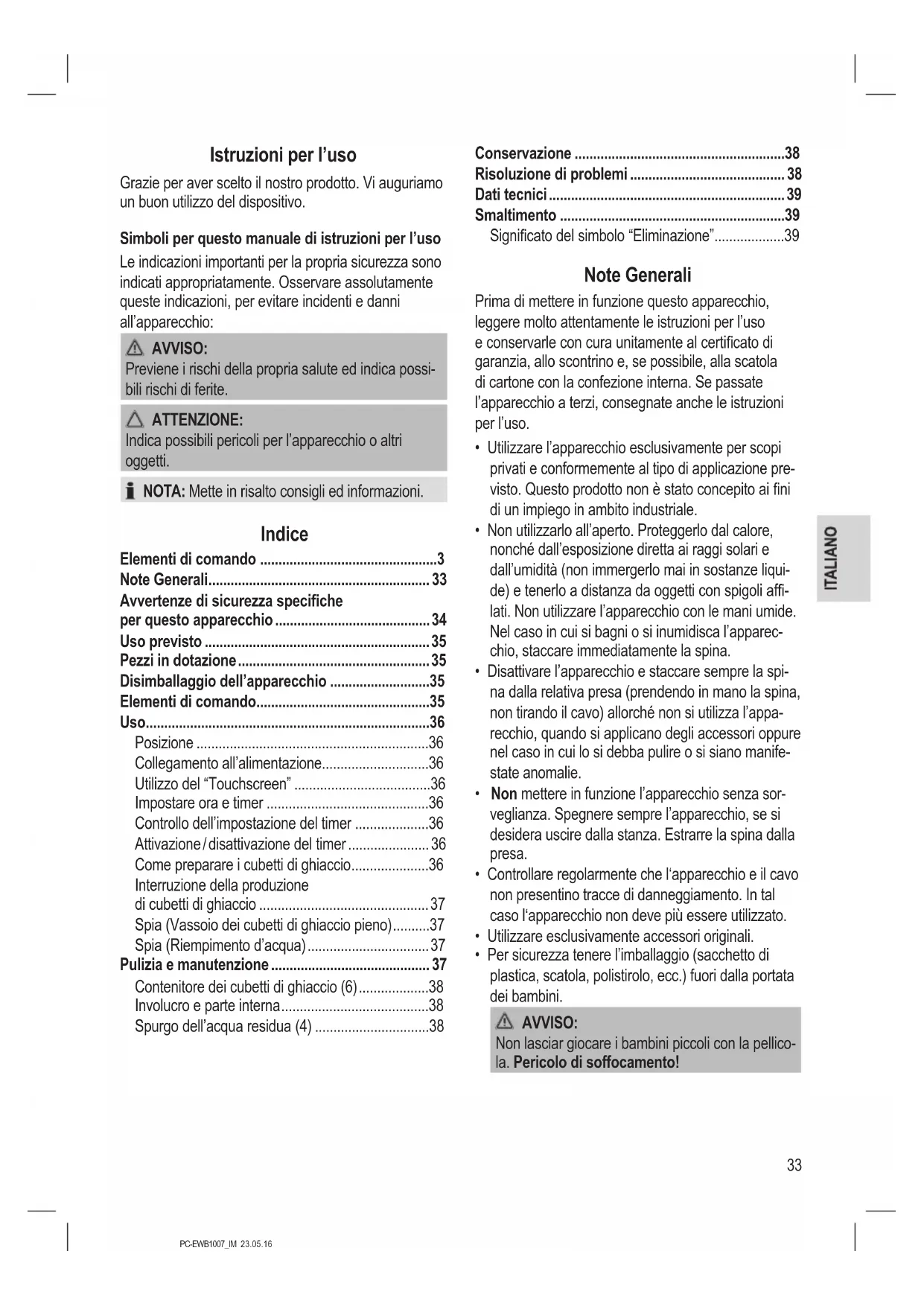

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possi- bili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA: Mette in risalto consigli ed informazioni.

Indice

Elementi di comando ....3

Note Generali....33

Avvertenze di sicurezza specifiche

per questo apparecchio....34

Uso previsto 35

Pezzi in dotazione....35

Disimballaggio dell'apparecchio ....35

Elementi di comando....35

Uso....36

Posizione 36

Collegamento all'alimentazione....36

Utilizzo del "Touchscreen" 36

Impostare ora e timer ....36

Controllo dell'impostazione del timer ....36

Attivazione/disattivazione del timer 36

Come preparare i cubetti di ghiaccio....36

Interruzione della produzione

di cubetti di ghiaccio 37

Spia (Vassoio dei cubetti di ghiaccio pieno)......37

Spia (Riempimento d'acqua)....37

Pulizia e manutenzione 37

Contenitore dei cubetti di ghiaccio (6)....38

Involucro e parte interna....38

Spurgo dell'acqua residua (4) ......38

Conservazione ....38

Risoluzione di problemi 38

Dati tecnici....39

Smaltimento ....39

Significato del simbolo "Eliminazione"......39

Note Generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

Avvertenze di sicurezza specifiche per questo apparecchio

AVVISO:

• Usare esclusivamente acqua potabile senza additivi! Gli additivi rimangono nel circuito idrico e contaminano l'apparecchio.
• Non chiudere o sigillare le bocchette di ventilazione nella parte esterna.
  • Non danneggiare il circuito di raffreddamento.
• In caso di interruzione di funzionamento: Per accelerare lo scongelamento, non utilizzare dispositivi meccanici o altri mezzi.

ATTENZIONE:

Attendere almeno 2 ore quando si usa l'apparecchio per la prima volta o dopo il trasporto il modo che il liquido di raffreddamento possa depositarsi. Diversamente il compressore potrebbe subire danni.

• Trasportare e conservare l'apparecchio sempre rivolto verso l'alto.
• Non posizionare l'apparecchio sopra o vicino a fonti di calore come forni, radiatori, ecc.
• Posizionare l'apparecchio su una superficie orizzontale piana, stabile e regolare. Mantenere una distanza di almeno 15 cm da pareti e oggetti.
• Non tentare di riparare l'apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un tecnico dell'assistenza o da personale qualificato al fine di evitare pericoli.
• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o dietro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

• I bambini non devono giocare con l'apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Seguire le istruzioni riportate nei capitoli “Pulizia e manutenzione” e “Smaltimento”.

Uso previsto

L'apparecchio è destinato a uso domestico e applicazioni simili, come:

• Cucine per personale di negozi, uffici e altri ambienti di lavoro;
• Ospiti di hotel, motel e altri tipi di alloggiamento;
• Bed and breakfast;
• In agricoltura;

Non è destinato al seguente utilizzo:

• Per catering e altri usi commerciali.

Pezzi in dotazione

1 Macchina per cubetti di ghiaccio
1 Tazza di riempimento (misurino)
1 Pala per ghiaccio
1 Guarnizione di sostituzione per valvola di drenaggio

Disimballaggio dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere tutti i materiali di imballaggio come pellicole, materiali di riempimento, supporti cavi e cartone.
3. Controllare che siano presenti tutte le parti.
4. In caso di parti mancanti o danni, on utilizzare l'apparecchio. Restituirlo immediatamente al rivenditore.

i NOTA:

Possono essere presenti polvere o residui di lavorazione sull'apparecchio. Pulire l'apparecchio come descritto nella sezione "Pulizia e manutenzione".

Elementi di comando

Figura A

1 Alloggiamento
2 Vassoio dell'acqua (all'interno dell'apparecchio)
3 Aperture di ventilazione

4 Interruttore on / off
5 Valvola di spurgo acqua residua
6 Serbatoio dell'acqua (all'interno dell'apparecchio)
7 Contenitore dei cubetti di ghiaccio
8 Display e touch screen (Interfaccia "Touchscreen")

Figura B

Mostrato sul display	Significato
ON Inizia	a produrre cubetti di ghiaccio
OFF	Interruzione / fine della preparazione dei cubetti di ghiaccio
TIME Ora	/mostra / conferma timer
SET Ora	/Cambia / attiva / disattiva timer
TIMEON	Ora di accensione programmata
TIMEOFF	Ora di spegnimento programmato
	Vassoio dei cubetti di ghiaccio pieno
	Riempimento d'acqua
	Display in rotazione: Cubetto di ghiaccio in preparazioneDisplay lampeggiante: Guasto

Uso

ATTENZIONE:

Attendere 2 ore prima di mettere in funzione l'apparecchio e dopo aver spostato l'apparecchio per permettere al refrigerante di raggiungere tutti i componenti; in caso contrario, il compressore potrebbe subire danni.

Posizione

• Posizionare il dispositivo su una superficie piana e impermeabile.
• Assicurarsi che il posizionamento consenta una circolazione d'aria sufficiente per l'apparecchio.

Collegamento all'alimentazione

1. Controllare che la tensione dell'apparecchio (targhetta nominale) corrisponda alla tensione dell'alimentazione principale prima di effettuare il collegamento all'alimentazione.
2. Assicurarsi che l'interruttore di accensione/spegnimento (4) sul retro dell'apparecchio sia su "O" (off).
3. Collegare l'apparecchio a una presa installata correttamente.
4. Accendere l'apparecchio usando l'interruttore di accensione/spegnimento. Sarà emesso un segnale acustico.

Utilizzo del "Touchscreen"

L'apparecchio viene gestito mediante il touchscreen. Toccare i tasti visualizzati ON/OFF/TIME/SET, gentilmente con il dito per eseguire le funzioni.

Impostare ora e timer

NOTA:

• Eseguire le impostazioni in successione rapida e entro pochi secondi. Se non si immette nulla entro 3 secondi, l'apparecchio annullerà automaticamente la modalità di immissione. Gli orari impostati sono salvati.
• È possibile programmare solo il timer mediante l'impostazione dell'ora.

- Toccare TIME sul display. Ora si è in modalità di immissione. Il display da impostare lampeggerà.

Sequenza per impostare l'ora:

1. Ora corrente
2. Minuto corrente
3. TIME ON Ora di accensione
4. TIME ON Minuto di accensione
5. TIME OFF Ora di spegnimento
6. TIME OFF Minuto di spegnimento

Impostazione dell'orario:

• Per cambiare l'ora, toccare una volta o diverse volte SET.
• Confermare sempre l'impostazione con TIME.

Controllo dell'impostazione del timer

Se si desidera visualizzare l'ora di accensione e spegnimento programmata, toccare diverse volte TIME in successione.

Attivazione/disattivazione del timer

- Toccare SET. Il display è attivo:

• Per disattivare il timer, toccare nuovamente SET.

Come preparare i cubetti di ghiaccio

NOTA:

• Per motive igienici, non utilizzare I cubetti di ghiaccio provenienti dal primo ciclo.
• I primi cubetti di ghiaccio saranno piccoli a seconda della temperatura dell'acqua e della temperatura ambiente. I cubetti di ghiaccio saranno più grandi nel ciclo successivo.
• Per migliori risultati, impostare una temperatura dell'acqua tra 7 °C e 20 °C e una temperatura ambiente tra 16 °C e 25 °C.
• In seguito al surgelamento rapido, i cubetti possono apparire "lattiginosi". Quest'effetto dipende dall'aria intrappolata nell'acqua e non influisce negativamente sulla qualità dei cubetti di ghiaccio.

• Se si vogliono cubetti di ghiaccio normali, utilizzare acqua potabile fresca appena bollita.

• Far riferimento alla figura A a pagina 3. Tirare il vassoio dei cubetti di ghiaccio di circa la metà.

• Utilizzando il misurino fornito come guida, versare almeno 0,8 ℓ di acqua potabile, ad un massimo di 1,8 ℓ, nel serbatoio dell'acqua tramite il vassoio per cubetti di ghiaccio.

i NOTA:

• È possibile anche tirare completamente il vassoio di cubetti di ghiaccio. Facendo così si versa l'acqua potabile direttamente nel serbatoio dell'acqua.

• Il segno MAX è presente sul serbatoio dell'acqua.

• Chiudere il serbatoio dei cubetti di ghiaccio.

• Iniziare la produzione dei cubetti di ghiaccio toccando ON sul display. La spia luminosa ✉ ruota. Un ciclo di produzione di cubetti di ghiaccio dura tra 6 e 18 minuti. Tenere il vassoio dei cubetti di ghiaccio durante la produzione degli stessi.

i NOTA:

Se è stata attivata la funzione di accensione programmata, l'avvio manuale non funziona. L'apparecchio si avvia automaticamente con la produzione di cubetti di ghiaccio.

Interruzione della produzione di cubetti di ghiaccio

Toccare OFF sul display per interrompere la produzione di cubetti di ghiaccio.

i NOTA:

- Se è stata attivata la funzione di spegnimento programmato, l'apparecchio termina la produzione di cubetti di ghiaccio in modo automatico.

i NOTA:

- Se il funzionamento è interrotto manualmente, l'acqua non più necessaria è riportata nel serbatoio dell'acqua. Solo dopo l'apparecchio si ferma. I cubetti rimasti a metà restano sospesi nel circuito di raffreddamento. Non appena sciolti l'acqua verrà trasportata nel vassoio per cubetti di ghiaccio.

Spia 📂 (Vassoio dei cubetti di ghiaccio pieno)

Il sensore temperature interrompe la produzione di cubetti di ghiaccio non appena il contenitore dei cubetti di ghiaccio è pieno. La spia 🎨 si accende e si sente un bip.

i NOTA:

Quando si rimuovere il vassoio di cubetti di ghiaccio, dell'acqua potrebbe scorrere attraverso i fori sul pavimento.

• Rimuovere I cubetti di ghiaccio con la palette per cubetti di ghiaccio in dotazione.
• La spia 📌 si spegne e, poco dopo, ricomincia la produzione di cubetti di ghiaccio.

Spia 📞 (Riempimento d'acqua)

La spia si accende quando il serbatoio dell'acqua è quasi vuoto. Contemporaneamente si sente un bip. La produzione di cubetti di ghiaccio si interrompe immediatamente.

• Svuotare il vassoio dei cubetti di ghiaccio.
• Riempire con acqua potabile come descritto nel capitolo "Come preparare i cubetti di ghiaccio". Poiché potrebbe esserci acqua nell'apparecchio, controllare il segno MAX nel serbatoio dell'acqua.
  • Chiudere il vassoio dei cubetti di ghiaccio.
• Toccare ON sul display per riavviare la produzione di cubetti di ghiaccio. La spia 📞 si spegne.

Pulizia e manutenzione

AVVISO:

• Disattivare il dispositivo prima di pulire e scollegare la spina principale.
• Non immergere l'apparecchio in acqua per pulirlo. Ciò può causare incendi o scosse elettriche.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.
• Non utilizzare agenti chimici, acidi e derivati di petrolio e benzina.

NOTA:

• Per motivi igienici, cambiare l'acqua nel serbatoio ogni 24 ore.
• Rimuovere il vassoio per cubetti di ghiaccio dopo l'uso. Se il serbatoio dell'acqua resta aperto, potrebbero formarsi batteri e muffa.

Contenitore dei cubetti di ghiaccio (6)

Togliere il contenitore dei cubetti di ghiaccio e pulirlo con un detergente neutro sotto acqua calda corrente.

Involucro e parte interna

• Pulire l'involucro e la parte interna con un panno umido.
• Utilizzare una soluzione diluita di acqua e aceto.

Spurgo dell'acqua residua (4)

Spurgare l'acqua residua se non si utilizza l'apparecchio per periodi prolungati. Poggiare l'apparecchio su un bordo del tavolo. Tenere un recipiente sotto la valvola di drenaggio dell'acqua residua.

• Girare la valvola di drenaggio dell'acqua residua in senso anti orario per drenare il resto dell'acqua.
• Chiudere la valvola di spurgo dell'acqua residua dopo aver spurgato l'acqua.

Conservazione

• Si consiglia di tenere il dispositivo nella confezione originale se l'apparecchio non sarà usato per lunghi periodi.
• Tenere sempre l'apparecchio fuori dalla portata dei bambini in un luogo asciutto e ben ventilato.

Risoluzione di problemi

Problema Possibili cause Soluzione
Mancato funziona-mento.	Assenza di alimentazione.	Utilizzare l'interruttore di accensione/spegni-mento (4) per accendere l'apparecchio.
		Controllare la presa con un'altro apparecchio.
		Inserire la spina correttamente.
		Controllare l'interruttore di circuito principale.
	L'apparecchio risulta difettoso. Contattare il centro assistenza e un tecnico.
Riumori anomali dal compressore.	Alimentazione insufficiente.	Spegnere l'apparecchio e controllare l'alimen-tazione.
La spia lampeggia.	Riempimento d'acqua. Rabboccare acqua ⇒ "Come preparare i cubetti di ghiaccio".
I cubetti di ghiaccio sono troppo piccoli.	La temperatura circostante è troppo alta.	Posizionare l'apparecchio in un luogo più freddo.Assicurarsi che ci sia un'adeguata circolazione d'aria intorno all'apparecchio.
	La temperatura dell'acqua è troppo alta.	Interrompere la produzione degli ghiaccio.Drenare un po' d'acqua è riempire con acqua fredda (max. 20 °C).
	Cubetti di ghiaccio più piccoli sono normali durante i primi cicli di produzione.
Cubetti di ghiaccio troppo grandi; I cubetti si attaccano l'uno all'altro.	Temperatura dell'acqua o temperature ambiente troppo bassa.	Interrompere la produzione di cubetti di ghiaccio.Drenare dell'acqua e riempire nuovamente l'acqua tiepida (max. 35 °C).
Il simbolo lam-peggia.	Il vassoio dell'acqua è bloccato a causa dei cubetti di ghiaccio troppo grandi.	Utilizzare l'interruttore di accensione / spegnimento (4) per spegnere l'apparecchio. Attendere che i cubetti di ghiaccio si siano sciolti. Accendere nuovamente il dispositivo. Utilizzare ON per ricominciare.

Dati tecnici

Modello: PC-EWB 1007

Tensione di alimentazione: ...... 220 - 240 V\~, 50 Hz

Ingresso alimentazione: 0,68A

Produzione cubetti di ghiaccio:...... 10 - 15 kg / 24 ore

Capacità serbatoio dell'acqua:......ca. 1,8 ℓ

Refrigerante: R600a/23 g

Propellente: C5H10

Classe di protezione:....I

Classe climatica:....T

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Il dispositivo contiene un refrigerante infiammabile. Osservare scrupolosamente le seguenti istruzioni.

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali.

Il vostro comune è in grado di fornirvi informazioni sui punti di raccolta.
