MANUAL DE USUARIO PCEWB 1007 PROFICOOK

Instrucciones de servicio...... página 26

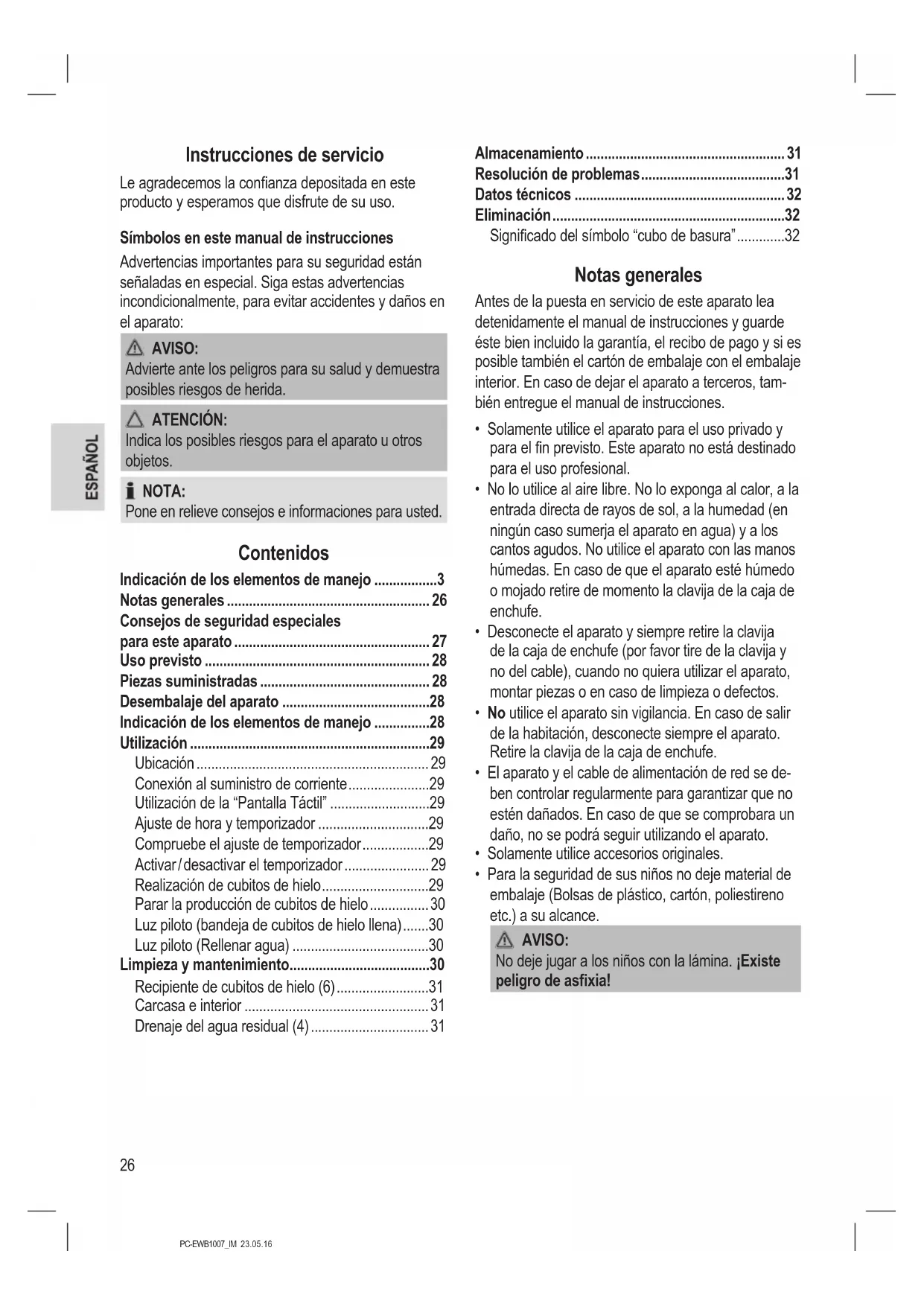

Instrucciones de servicio

Le agradecemos la confianza depositada en este producto y esperamos que disfrute de su uso.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Contenidos

Indicación de los elementos de manejo ....3

Notas generales 26

Consejos de seguridad especiales

Piezas suministradas 28

Desembalaje del aparato ....28

Indicación de los elementos de manejo .....28

Utilización....29

Ubicación....29

Conexión al suministro de corriente....29

Utilización de la "Pantalla Táctil" 29

Ajuste de hora y temporizador ....29

Compruebe el ajuste de temporizador....29

Activar/desactivar el temporizador 29

Realización de cubitos de hielo....29

Parar la producción de cubitos de hielo....30

Luz piloto (bandeja de cubitos de hielo llena)......30

Luz piloto (Rellenar agua) 30

Limpieza y mantenimiento....30

Recipiente de cubitos de hielo (6)....31

Carcasa e interior 31

Drenaje del agua residual (4) 31

Almacenamiento....31

Resolución de problemas....31

Datos técnicos ...... 32

Eliminación....32

Significado del símbolo "cubo de basura"......32

Notas generales

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

- Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.

- No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

- Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

- No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

- El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

- Solamente utilice accesorios originales.

- Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO:

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

Consejos de seguridad especiales para este aparato

AVISO:

• Utilice solamente agua potable sin aditivos. Los aditivos permanecen en el circuito del agua y contaminan el aparato.
• No cierre ni selle las ventilaciones de la carcasa.
• No dañe el circuito refrigerante.
• En caso de interrupción del funcionamiento: No utilice dispositivos mecánicos u otros medios para acelerar la descongelación.

ATENCIÓN:

Espere, como mínimo, 2 horas cuando utilice el aparato por primera vez o después del transporte de manera que el refrigerante pueda estabilizarse. Si no, el compresor puede resultar dañado.

• Realice el transporte y el almacenamiento siempre con el aparato en posición vertical.
• No coloque el aparato encima ni cerca de una fuente de calor como los hornos, radiadores, etcétera.
• Coloque el aparato sobre una superficie estable, horizontal y nivelada. Mantenga una distancia de, al menos, 15 cm con respecto a las paredes u objetos.
• No intente reparar el aparato usted mismo. Póngase siempre en contacto con un técnico autorizado. Si el cable de alimentación resulta dañado, lo debe reemplazar el fabricante, el representante autorizado o persona de cualificación similar para evitar peligros.
• Pueden utilizar este aparato niños mayores de 8 años y personas con con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.

• Siga las instrucciones en los capítulos “Limpieza y mantenimiento” y “Eliminación”.

Uso previsto

Su uso previsto es en el hogar y ambientes similares, tales como:

• Áreas de cocina de tiendas, oficinas y otras áreas de trabajo;
• Habitaciones de hoteles, moteles y otros alojamientos;
• Alojamientos bed and breakfast;
• En agricultura.

No es apto para las siguientes aplicaciones:

- En servicios de catering y uso similar al por mayor.

Piezas suministradas

1 Productor de cubitos de hielo
1 Taza de llenado (Cubeta de medición)
1 Pala de Hielo
1 Junta de recambio para válvula de drenaje

Desembalaje del aparato

1. Extraiga el dispositivo de su embalaje.
2. Retire todos los materiales de embalaje, como papel de aluminio, sujeta cables y envolturas de cartón.
3. Compruebe que todas las piezas estén presentes.
4. Si hay piezas faltantes o daños evidentes, no utilice el dispositivo. Devuélvalo inmediatamente al vendedor.

NOTA:

Puede que el aparato todavía tenga algo de polvo o residuos del proceso de fabricación. Recomendamos que limpie el aparato tal y como se describe en el apartado de "Limpieza y mantenimiento".

Indicación de los elementos de manejo

Figura A

1 Carcasa
2 Bandeja de agua (dentro del aparato)
3 Aberturas de ventilación
4 Interruptor de encendido/apagado
5 Válvula de drenaje del agua residual
6 Depósito de agua (dentro del aparato)
7 Recipiente para los cubitos de hielo
8 Pantalla táctil (Interfaz de "Pantalla Táctil")

Figura B

Se muestra en la Pantalla	Significado
ON Empieza a hacer cubitos de hielo
OFF	Interrupción / final de procución de cubitos de hielo
TIME	Hora / Mostrar / Confirmar temporizador
SET	Hora / Cambiar / activa / desactiva e temporizador
TIMEON	Tiempo encendido programado
TIME	Tiempo apagado programado
	Bandeja de cubitos de hielo llena
	Rellenar agua
	Girando muestra que se están:haciendo cubitos de hieloDestellando muestra: fallo

Utilización

ATENCIÓN:

Espere un periodo de 2 horas antes de la operación inicial y después de mover el aparato para que se asiente el refrigerante; si no, el compresor puede resultar dañado.

Ubicación

• Coloque el dispositivo sobre una superficie plana y resistente al agua.
• Asegúrese de que, al hacerlo, el dispositivo disponga de suficiente circulación de aire.

Conexión al suministro de corriente

1. Asegúrese de que el voltaje del aparato (placa de especificaciones) se corresponde con el voltaje de la red antes de conectar el aparato al suministro de corriente.
2. Asegúrese de que el interruptor de encendido / apagado (4) en la parte posterior del aparato está en "O" (OFF).
3. Conecte el aparato a una toma de corriente adecuada.
4. Encienda el aparato utilizando en el interruptor On / Off. Sonará un tono de señal.

Utilización de la "Pantalla Táctil"

El aparato se manjeja mediante la pantalla táctil. Toque suavemente los botones mostrados ON/OFF/TIME/SET, con su dedo para ejecutar las funciones.

Ajuste de hora y temporizador

i NOTA:

• Ejecute los ajustes rápidamente en unos pocos segundos. Si no introduce nada en 3 segundos, el aparato cancelará automáticamente el modo de entrada. Los tiempos se guardan así.
• Sólo puede programar el temporizador ajustando el tiempo.
• Toque TIME en la pantalla. Ahora está en modo de de introducción. Parpadeará la pantalla a ajustar.

Secuencia para poner la hora:

1. hora actual
2. minuto actual
3. TIME ON Activa la hora
4. TIME ON Activa los minutos
5. TIME OFF Desactiva la hora
6. TIME OFF Desactiva los minutos

Ajuste de la hora:

• Para cambiar la hora, toque SET una vez o varias veces.
• Confirme siempre su ajuste con TIME.

Compruebe el ajuste de temporizador

Si quiere mostrar la hora programada de encendido y apagado, toque TIME varias veces seguidas.

Activar / desactivar el temporizador

- Toque SET. La pantalla se activa:

- Para desactivar el temporizador, toque SET de nuevo.

Realización de cubitos de hielo

i NOTA:

• No utilice los cubitos de hielo del primer ciclo por razones higiénicas.
• Los primeros cubitos de hielo serán pequeños dependiendo de la temperatura del agua y la temperatura ambiente. Los cubitos de hielo sólo crecerán más en el ciclo siguiente.
• Para obtener mejores resultados, regule una temperatura de agua de entre 7 °C y 20 °C así como una temperatura ambiente de entre 16 °C y 25 °C.

i NOTA:

• Debido a la rápida congelación, los cubitos de hielo pueden parecer "lechosos". Esto es debido al aire atrapado en el agua y no influye en la calidad de los cubitos de hielo.

• Si desea cubitos de hielo transparentes, utilice agua potable enfriada que haya sido hervida en primer lugar.

• Consulte la figura A de la página 3. Tire de la bandeja de cubitos de hielo hasta la mitad.

• Utilizando la cubeta de medición suministrada como guía, vierta por lo menos 0,8 ℓ de agua potable, hasta un máximo de 1,8 ℓ, en el depósito de agua a través de la bandeja de cubitos de hielo.

i NOTA:

• También puede sacar la bandeja de cubitos de hielo completamente. Al hacerlo así se vierte el agua potable directamente en el depósito.

• La marca de MAX puede encontrarse en el depósito.

• Cierre la bandeja de cubitos de hielo.

• Comience la producción de cubitos de hielo tocando ON en la pantalla. La lámpara indicadora gira. Un ciclo de producción de cubitos de hielo dura entre 6 y 18 minutos. Mantenga la bandeja de cubitos de hielo cerrada durante la producción de cubitos de hielo.

i NOTA:

Si ha activado la hora de encendido de antema-no, el inicio manual no funcionará. El aparato comienza automáticamente con la producción de cubitos de hielo.

Parar la producción de cubitos de hielo

Toque OFF en la pantalla para detener la producción de cubitos de hielo.

i NOTA:

• Si ha activado la hora de apagado de antemano, el aparato termina automáticamente de producir cubitos de hielo.
• Si la operación se interrumpe manualmente, el agua que ya no se necesita se devuelve al depósito. Sólo entonces se para el aparato. Los cubitos de hielo medio terminados se quedan suspendidos en las barras de refrigeración. Tan pronto como se deshielan lo suficiente, caerán en la bandeja de cubitos de hielo.

Luz piloto 📋 (bandeja de cubitos de hielo llena)

El sensor de temperatura para la producción de cubitos de hielo tan pronto como el recipiente de cubitos de hielo está lleno. La luz piloto 📌 se ilumina y suena un pitido.

i NOTA:

Al quitar la bandeja de cubitos de hielo, algo de agua goteará por los agujeros sobre el suelo.

• Retire los cubitos de hielo con la pala para los cubitos.
• La luz piloto 📌 se apaga y en breve tiempo la producción de cubitos de hielo comienza de nuevo.

Luz piloto 📝 (Rellenar agua)

La luz piloto se enciende si el depósito de agua está casi cerca y suena un pitido. La producción de cubitos de hielo se para automáticamente.

• Vacíe la bandeja de cubitos de hielo.
• Rellene con agua potable según lo descrito en el capítulo "Realización de cubitos de hielo". Como todavía puede haber agua en el aparato, compruebe la marca de MAX en el depósito de agua.
  • Cierre la bandeja de cubitos de hielo.
• Toque ON en la pantalla para reiniciar la producción de cubitos de hielo. La luz piloto 📋 se apaga.

Limpieza y mantenimiento

AVISO:

• Apague el dispositivo antes de limpiar y desconecte el enchufe de red.
• Nunca sumerja el aparato en agua para limpiarlo. Hacerlo puede llevar a una descarga eléctrica o fuego.

ATENCIÓN:

• No utilice cepillos de alambre ni otras herramientas abrasivas.
• No utilice agentes de limpieza duros ni abrasivos.
• No utilice productos químicos, ácidos, petróleo ni aceite.

NOTA:

• Por razones higiénicas cambie el agua del depósito después de 24 horas.
• Quite la bandeja de cubitos de hielo después del uso. Si el depósito de agua se queda abierto no se puede formar moho ni bacterias.

Recipiente de cubitos de hielo (6)

Extraiga el recipiente para los cubitos de hielo y límpielo con detergente suave debajo del agua del grifo.

Carcasa e interior

• Limpie la carcasa y el interior con un paño húmedo.
• Utilice una solución de vinagre y agua diluidos.

Drenaje del agua residual (4)

Drene el agua residual si el aparato no se utiliza durante un periodo más largo de tiempo. Repose el aparato en una orilla de mesa. Sostenga un cuenco debajo de la válvula de drenaje de agua residual.

• Gire la válvula de drenaje de agua residual a la izquierda para drenar el resto del agua.
• Cierre la válvula de drenaje de agua residual después de drenar el agua residual.

Almacenamiento

• Se recomienda que mantenga el aparato en el paquete original si no piensa utilizarlo durante períodos largos.
• Mantenga siempre el aparato fuera del alcance de los niños, en un lugar seco y bien ventilado.

Resolución de problemas

Problema Posibles causas Solución
No funciona.	No hay corriente.	Utilice el interruptor ON/OFF (4) para encender el aparato.
		Pruebe la toma con otro aparato.
		Enchufe el cable correctamente.
		Compruebe el disruptor de circuito principal.
	El aparato está defectuoso. Póngase en	contacto con nuestro centro de servicios o con un especialista.
Ruido del compresor.	Suministro de corriente muy bajo.	Desconecte el aparato y compruebe el suministro de corriente.
La luz piloto parpadea.	Rellenar agua. Rellenar agua	→“Realización de cubitos de hielo”.
Los cubitos de hielo son muy pequeños.	La temperatura alrededor es demasiado elevada.	Coloque el dispositivo en un lugar más fresco. Asegúrese de que el dispositivo disponga de una circulación de aire adecuada alrededor.
	La temperatura del agua es demasiado alta.	Retire un poco de agua y rellene con agua fría (máx. 20 °C).
	Es normal que salgan cubitos de hielo más pequeños durante los primeros ciclos de producción.
Los cubitos de hielo son demasiado grandes y se pegan.	La temperatura del agua o la temperatura ambiente es demasiado baja.	Pare la producción de cubitos de hielo.Drene algo de agua y rellene con agua tibia (max. 35 °C).
El símbolo destella.	La bandeja de agua se bloquea por cubitos de hielo demasiado grandes.	Utilice el interruptor ON / OFF (4) para apagar el aparato. Espere hasta que los cubitos de hielo se suelten. Encienda de nuevo el aparato. Utilice ON para reiniciar.

Datos técnicos

Modelo: PC-EWB 1007

Tensión de alimentación: 220 - 240 V\~, 50 Hz

Alimentación: 0,68A

Producción de cubitos de hielo:.....10 - 15 kg / 24 Std.

Volumen de depósito de agua:...... aprox. 1,8 Litros

Refrigerante: R600a/23g

Propulsor: C5H10

Clase de protección:....I

Tipo de clima:....T

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "cubo de basura"

El dispositivo contiene un refrigerante inflamable. Las siguientes instrucciones se deben seguir estrictamente.

Cuide del medio ambiente, no deseche aparatos eléctricos con los residuos domésticos.

Deseche los aparatos eléctricos obsoletos o defectuosos en los puntos de recolección municipales.

Su municipalidad le proporcionará información sobre los puntos de recolección.
