MANUALE UTENTE Voyager Giordani

Istruzioni per l'uso Owner's manual Instrucciones

1. Scocca + fodera.
2. Bretella + Protezione imbottita (x2).
3. Dispositivo di regolazione (x2).
4. Cinghia di regolazione (x2).
5. Fibbia dell'imbracatura.
6. Base.
7. Pinze di bloccaggio blu se il seggiolino è posizionato in senso contrario di marcia.
8. Riduttore per i primi mesi.

9. Guide cintura diagonale (x2 - se il seggiolino è posizionato in senso contrario di marcia).

10. Pinze di bloccaggio rosse per cintura diagonale (x2 - se il seggiolino è in senso di marcia).

11. Guide della cintura addominale (x2 - se il seggiolino è posizionato in senso di marcia).
12. Guide della cintura addominale (x2 - se il seggiolino è posizionato in senso contrario di marcia).
13. Manopola per regolare le posizioni.

UK CONTENTS

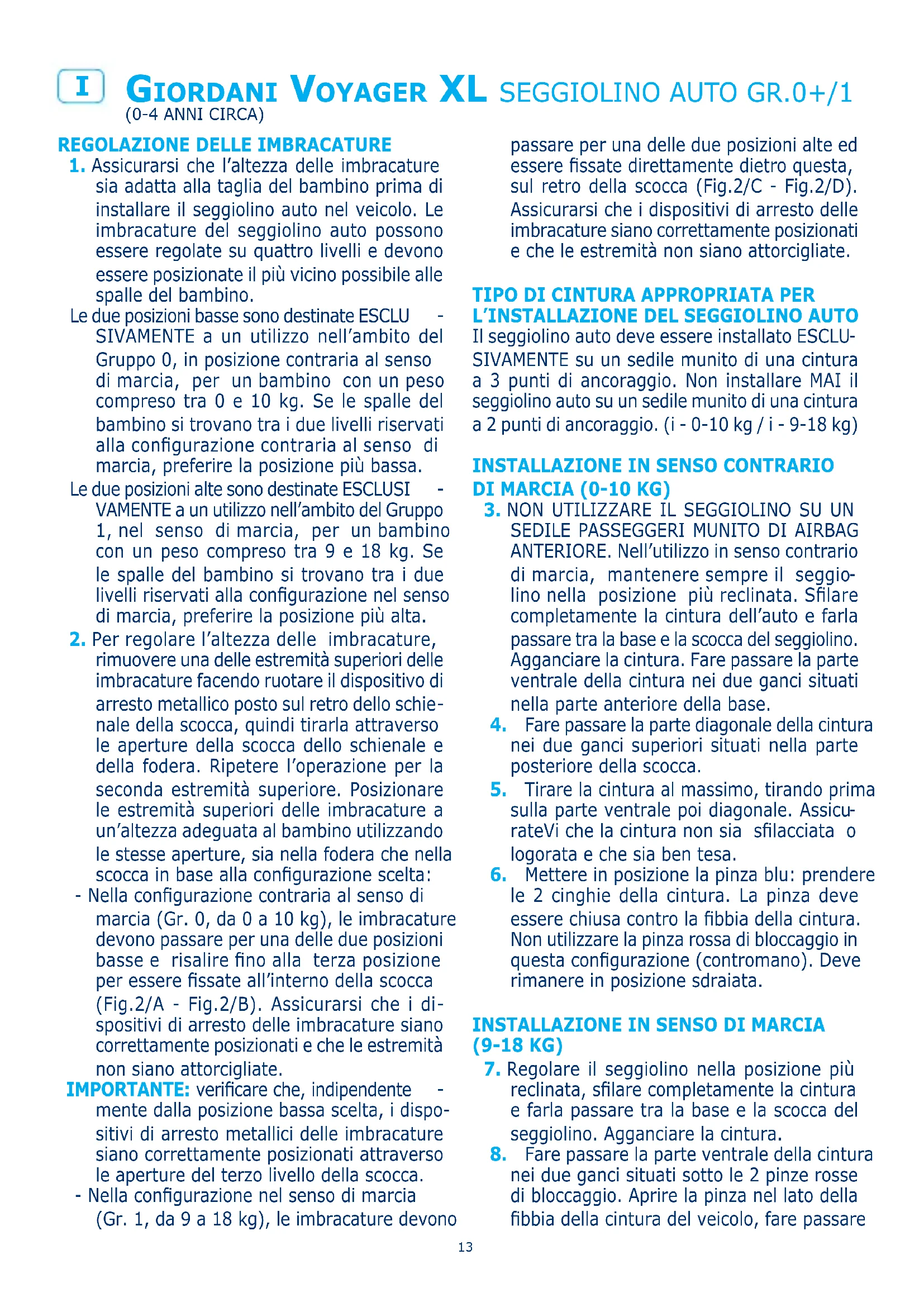

REGOLAZIONE DELLE IMBRACATURE

1. Assicurarsi che l'altezza delle imbracature sia adatta alla taglia del bambino prima di installare il seggiolino auto nel veicolo. Le imbracature del seggiolino auto possono essere regolate su quattro livelli e devono essere posizionate il più vicino possibile alle spalle del bambino.

Le due posizioni basse sono destinate ESCLU - SIVAMENTE a un utilizzo nell'ambito del Gruppo 0, in posizione contraria al senso di marcia, per un bambino con un peso compreso tra 0 e 10 kg. Se le spalle del bambino si trovano tra i due livelli riservati alla configurazione contraria al senso di marcia, preferire la posizione più bassa.

Le due posizioni alte sono destinate ESCLUSI - VAMENTE a un utilizzo nell'ambito del Gruppo 1, nel senso di marcia, per un bambino con un peso compreso tra 9 e 18 kg. Se le spalle del bambino si trovano tra i due livelli riservati alla configurazione nel senso di marcia, preferire la posizione più alta.

1. Per regolare l'altezza delle imbracature, rimuovere una delle estremità superiori delle imbracature facendo ruotare il dispositivo di arresto metallico posto sul retro dello schienale della scocca, quindi tirarla attraverso le aperture della scocca dello schienale e della fodera. Ripetere l'operazione per la seconda estremità superiore. Posizionare le estremità superiori delle imbracature a un'altezza adeguata al bambino utilizzando le stesse aperture, sia nella fodera che nella scocca in base alla configurazione scelta:

- Nella configurazione contraria al senso di marcia (Gr. 0, da 0 a 10 kg), le imbracature devono passare per una delle due posizioni basse e risalire fino alla terza posizione per essere fissate all'interno della scocca (Fig.2/A - Fig.2/B). Assicurarsi che i dispositivi di arresto delle imbracature siano correttamente posizionati e che le estremità non siano attorcigliate.

IMPORTANTE: verificare che, indipendente -mente dalla posizione bassa scelta, i dispositivi di arresto metallici delle imbracature siano correttamente posizionati attraverso le aperture del terzo livello della scocca.

- Nella configurazione nel senso di marcia (Gr. 1, da 9 a 18 kg), le imbracature devono

passare per una delle due posizioni alte ed essere fissate direttamente dietro questa, sul retro della scocca (Fig.2/C - Fig.2/D). Assicurarsi che i dispositivi di arresto delle imbracature siano correttamente posizionati e che le estremità non siano attorcigliate.

TIPO DI CINTURA APPROPRIATA PER L'INSTALLAZIONE DEL SEGGIOLINO AUTO

Il seggiolino auto deve essere installato ESCLUSIVAMENTE su un sedile munito di una cintura a 3 punti di ancoraggio. Non installare MAI il seggiolino auto su un sedile munito di una cintura a 2 punti di ancoraggio. (i - 0-10 kg / i - 9-18 kg)

INSTALLAZIONE IN SENSO CONTRARIO DI MARCIA (0-10 KG)

1. NON UTILIZZARE IL SEGGIOLINO SU UN SEDILE PASSEGGERI MUNITO DI AIRBAG ANTERIORE. Nell'utilizzo in senso contrario di marcia, mantenere sempre il seggiolino nella posizione più reclinata. Sfilare completamente la cintura dell'auto e farla passare tra la base e la scocca del seggiolino. Agganciare la cintura. Fare passare la parte ventrale della cintura nei due ganci situati nella parte anteriore della base.
2. Fare passare la parte diagonale della cintura nei due ganci superiori situati nella parte posteriore della scocca.
3. Tirare la cintura al massimo, tirando prima sulla parte ventrale poi diagonale. AssicurateVi che la cintura non sia sfilacciata o logorata e che sia ben tesa.
4. Mettere in posizione la pinza blu: prendere le 2 cinghie della cintura. La pinza deve essere chiusa contro la fibbia della cintura. Non utilizzare la pinza rossa di bloccaggio in questa configurazione (contromano). Deve rimanere in posizione sdraiata.

INSTALLAZIONE IN SENSO DI MARCIA (9-18 KG)

1. Regolare il seggiolino nella posizione più reclinata, sfilare completamente la cintura e farla passare tra la base e la scocca del seggiolino. Agganciare la cintura.
2. Fare passare la parte ventrale della cintura nei due ganci situati sotto le 2 pinze rosse di bloccaggio. Aprire la pinza nel lato della fibbia della cintura del veicolo, fare passare

la parte diagonale della cintura nella pinza rossa.

1. Schiacciare il seggiolino al massimo contro lo schienale dell'auto. Tendere la cintura il più possibile tirando nella direzione indicata. AssicurateVi che la cintura non sia sfilacciata o logorata e che sia ben tesa.

2. Chiudere la pinza rossa sulla parte diagonale della cintura.

FIBBIA DELLE IMBRACATURE

1. Per bloccare l'imbracatura, unire le due estremità delle bretelle e introdurle nella fibbia fino ad udirne lo scatto (Fig.11/A). Per sbloccare l'imbracatura, premere il pulsante rosso della fibia (Fig.11/B).

REGOLAZIONE DELLE IMBRACATURE

1. Per stringere le bretelle: tirare le cinghie di regolazione poste sulle bretelle; non è necessario premere i pulsanti dei dispositivi di regolazione.

ATTENZIONE: è indispensabile che le-bre telle siano regolate in modo corretto per la massima protezione del bambino. Lo spazio tra le bretelle e il bambino non deve essere superiore allo spessore di un dito.

1. Per allentare le bretelle: premere i pulsanti dei dispositivi di regolazione posti sulle estremità superiori delle bretelle, afferrare la parte inferiore delle bretelle tirando contemporaneamente.

INCLINAZIONE DEL SEGGIOLINO PER AUTO

1. Spingere verso l'alto la leva di regolazione situata sotto la parte anteriore della seduta del seggiolino, quindi tirare o spingere la seduta in avanti o indietro.

CONSIGLI PER LA MANUTENZIONE

Tutte le parti in tessuto sono sfoderabili. In caso di macchie leggere, pulire con una spugna inumidita con acqua saponata oppure lavare a mano a 30°C in acqua saponata. Non utilizzare candeggina, non stirare, non lavare in lavatrice, non asciugare in asciugabiancheria.

COMPOSIZIONI

Scocca: 100% Polipropilene

Pinze fermacinture rosso e blu: 100% Nylon

Assi, viti e molle: Acciaio galvanizzato

Rivestimento: 100% Poliestere

DIMENSIONI

L: 54 cm;

H: 63 cm;

P: 44 cm.

ISTRUZIONI DI SICUREZZA

- LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA DI INIZIARE L'INSTALLAZIONE. UN'INSTALLAZIONE NON CORRETTA PUÒ RISULTARE PERICOLOSA. NON UTILIZZARE QUESTO SEGGIOLINO PER BAMBINI SU UN SEDILE PASSEGGERI MUNITO DI AIRBAG ANTERIORE.

- Può essere installato nel senso di marcia o in posizione contraria al senso di marcia con una cintura a 3 punti omologata ai sensi del regolamento UN/ECE N°16 o di una norma equivalente. Non utilizzare su sedili orientati lateralmente o all'indietro.

- Ricordarsi sempre di allacciare e regolare correttamente l'imbracatura del bambino e non mettere mai in moto il veicolo senza aver prima verificato che il seggiolino sia saldamente fissato al sedile dell'automobile come indicato nel presente manuale d'uso.

- È importante verificare che le cinghie della cintura di sicurezza siano perfettamente tese e che la cinghia subaddominale dell'imbracatura sia nella posizione più bassa possibile per ritenere adeguatamente il bacino del bambino.

- Assicurarsi che le cinghie della cintura o dell'imbracatura non siano attorcigliate.

- Il seggiolino per bambini deve essere fissato sul sedile in modo tale che non vi sia alcun gioco per garantire la massima protezione.

- Vedere la modalità consigliata nelle presenti istruzioni.

- Non modificare in alcun modo il seggiolino né integrare elementi.

- È consigliabile sostituire il seggiolino per auto qualora abbia subito una violenta sollecitazione a causa di un incidente o in caso di usura.

- Verificare periodicamente che l'imbracatura non presenti tracce di usura, in particolare riguardo a punti di fissaggio, cuciture e dispositivi di regolazione.

- Non lasciare mai il bambino incustodito quando è nel seggiolino.

• Verificare che nessun elemento del seggiolino sia incastrato in una porta o in un sedile ribaltabile.
• Se l'automobile è dotata di un sedile posteriore ribaltabile, controllare che sia correttamente sollevato in posizione verticale.
• L'esposizione diretta ai raggi solari comporta un aumento di temperatura all'interno dei veicoli.
• È pertanto consigliabile coprire il seggiolino per bambini quando è vuoto, per evitare che i vari elementi, in particolare i dispositivi di fissaggio, si surriscaldino e causino ustioni al bambino.
• Non utilizzare il seggiolino senza la fodera e, in caso di sostituzione, utilizzare esclusivamente una fodera consigliata dal fabbricante.
• In caso di emergenza, il bambino deve oter essere liberato rapidamente.
• La fibbia, di facile apertura, non deve pertanto essere coperta.
• Insegnare al bambino a non giocare con la fibbia.
• Ricordarsi sempre di controllare che non ci siano residui di cibo o di altro tipo nella fibbia dell'imbracatura o nel regolatore centrale.
• I bagagli e gli altri oggetti pesanti o appuntiti devono essere immobilizzati all'interno dell'automobile.
• Gli oggetti non fissati possono provocare ferite al bambino in caso di incidente.
• In inverno, prestare attenzione a non col - locare il bambino nel seggiolino con vestiti troppo voluminosi.

AVVERTENZE

• Questo seggiolino per auto è un dispositivo di ritenuta "Universale" per bambini. Omologato ai sensi del regolamento N°44/04, è adatto a un utilizzo generico nei veicoli e compatibile con la maggior parte dei sedili dei veicoli (salvo eccezioni).
• Per una perfetta compatibilità, è preferibile utilizzare il seggiolino per auto in veicoli dichiarati dal costruttore come conformi ad accogliere dispositivi di ritenuta "Universali".
• Questo dispositivo di ritenuta è considerato "Universale", in conformità con i più rigidi criteri di omologazione, rispetto ai modelli precedenti non più conformi alle nuove disposizioni.
• Adatto solo per veicoli muniti di cinture di sicurezza a 3 punti di ancoraggio, statiche

o con riavvolgitori, omologate ai sensi del regolamento UN/ECE N°16 o di una norma equivalente.

- In caso di dubbi, contattare il fabbricante del dispositivo di ritenuta o il rivenditore.

- Conservare queste istruzioni sistemandole, a seconda del modello, nell'apposita tasca oppure fra la scocca e la fodera della seduta.

PER RAGIONI DI NATURA TECNICA O COMMERCIALE, GIORDANI POTRÀ APPORTARE IN QUALUNQUE MOMENTO, ANCHE SOLO IN UN DETERMINATO PAESE, MODIFICHE AI MODELLI DESCRITTI IN QUESTA PUBBLICAZIONE CHE POSSONO INTERESSARE CARATTERISTICHE TECNICHE DEGLI STESSI E/O FORMA, TIPO E NUMERO DEGLI ACCESSORI FORNITI.
