Tipo di prodotto	Seggiolino auto per bambini (DRRE universale e rialzo i-Size)
Omologazione	Regolamento UN n. 129 (i-Size)
Categoria	Dispositivo rinforzato di ritenuta per bambini (DRRE)
Taglia del bambino (Fase 1)	76 cm a 105 cm (peso ≤ 18 kg)
Taglia del bambino (Fase 2)	100 cm a 150 cm (rialzo i-Size)
Orientamento	Solo fronte strada
Installazione	Cintura di sicurezza adulto a 3 punti o attacchi ISOFIX (posti i-Size)
Sistema di ritenuta	Imbracatura a 5 punti (nascondibile in modalità rialzo)
Poggiatesta	Regolabile in altezza con maniglia
Cuscino interno	Incluso per bambini da 76-105 cm
Materiale della fodera	Tessuto sintetico, lavabile a 30°C
Manutenzione	Lavaggio in acqua fredda (<30°C), non stirare, non candeggiare, asciugare all'ombra
Sicurezza	Guida cintura, ganci di guida, cuscinetti per spalle, fibbia dell'imbracatura
Pezzi di ricambio	Fodera, cuscinetti, fibbie (contattare il produttore)
Riparabilità	Sostituire dopo un incidente; contattare il produttore in caso di danni
Alimentazione	Non applicabile (seggiolino passivo)

Domande frequenti - Adonis Giordani

Come installare correttamente il seggiolino per un bambino di 80 cm?

Per un bambino di 80 cm (fase 76-105 cm), installare il seggiolino rivolto in avanti utilizzando la cintura di sicurezza adulto a 3 punti. Assicurarsi che la cintura passi attraverso la guida cintura e che la cintura addominale passi sotto il bracciolo. Utilizzare l'imbracatura a 5 punti con il cuscino interno in posizione. Seguire i passaggi dettagliati nel manuale.

Come nascondere l'imbracatura per utilizzare il seggiolino come rialzo?

Per bambini da 100 a 150 cm, staccare la fibbia a 5 punti, rimuovere il cuscino interno e il cuscinetto della fibbia. Sollevare il poggiatesta e il cuscino inferiore. Sganciare i bottoni della fodera sul retro, nascondere le cinghie delle spalle e i cuscinetti, quindi riporre la fibbia nell'apposita fessura alla base del seggiolino.

Posso lavare la fodera del seggiolino in lavatrice?

Sì, è possibile lavare i componenti in tessuto in acqua fredda (temperatura inferiore a 30°C). Non stirare, non candeggiare e non lavare a secco. Asciugare all'ombra senza torcere. Il seggiolino non deve essere utilizzato senza fodera.

Cosa fare se il seggiolino è coinvolto in un incidente?

In caso di collisione violenta, sostituire immediatamente il seggiolino con uno nuovo, anche se non sembra danneggiato. Le caratteristiche di sicurezza potrebbero essere state compromesse. Contattare il produttore o il distributore per una sostituzione.

Il seggiolino Adonis è compatibile con il sistema ISOFIX?

Sì, il seggiolino è compatibile i-Size e può essere installato nei posti i-Size del veicolo utilizzando gli attacchi ISOFIX. Può anche essere installato con cintura di sicurezza a 3 punti.

Come regolare l'altezza del poggiatesta?

Tirare la maniglia di regolazione situata sul retro del poggiatesta, quindi far scorrere il poggiatesta verso l'alto o verso il basso fino alla posizione desiderata. Rilasciare la maniglia per bloccare.

Mio figlio misura 110 cm, devo usare l'imbracatura o la cintura della macchina?

Per bambini da 100 a 150 cm, utilizzare il seggiolino in modalità rialzo senza imbracatura. La cintura di sicurezza adulto deve passare attraverso la guida spalla e sotto il bracciolo. L'imbracatura deve essere nascosta. Non utilizzarlo per un bambino di queste dimensioni.

Posso installare il seggiolino sul sedile anteriore se il veicolo ha un airbag?

No, è vietato installare un seggiolino per bambini rivolto in avanti su un sedile anteriore dotato di airbag attivo. Ciò potrebbe causare gravi lesioni. Installare sempre il seggiolino sul sedile posteriore del veicolo.

Cosa fare se un pezzo del seggiolino è mancante o danneggiato?

Non utilizzare il seggiolino. Contattare il produttore o il rivenditore per ottenere pezzi di ricambio. Conservare i pezzi originali. Un seggiolino incompleto o danneggiato non garantisce la sicurezza.

Qual è l'età minima per utilizzare questo seggiolino rivolto in avanti?

Non utilizzarlo rivolto in avanti prima che il bambino abbia raggiunto 15 mesi. Per i bambini più piccoli, utilizzare un seggiolino rivolto all'indietro. Questo seggiolino è progettato per l'uso rivolto in avanti a partire da 15 mesi e 76 cm.

MANUALE UTENTE Adonis Giordani

Istruzioni per l'uso

Instruction manual

Nota: il cuscino interno è adatto a bambini di altezza compresa tra 76 cm e 105 cm.

Conservare le parti di ricambio. In caso di perdita di una parte, contattare il fabbricante. Non utilizzare parti mancanti provenienti da seggiolini danneggiati.

1. Poggiatesta
2. Guida della cintura per 1
3. Imbottiture spalle
4. Cuscino interno
5. Fibbia dell'imbracatura

6. Pulsante di regolazione della bretella della spalla

7. Cinghia di regolazione dell'imbracatura

8. Guida della cintura per 2
9. Imbottitura fibbia
10. Base del seggiolino

11. Schienale di sicurezza

12. Maniglia di regolazione del poggiatesta

13. Foro della bretella della spalla
14. Bretelle delle spalle
15. Piattina metallica di fissaggio
16. Barra di rotazione

UK COMPONENTS

I GIORDANI ADONIS SEGGIOLINO AUTO

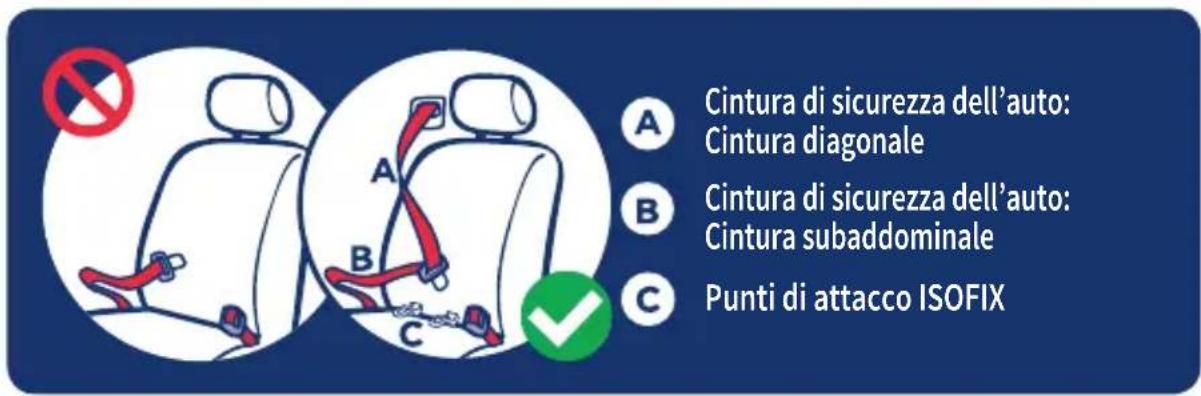

POSIZIONE DI INSTALLAZIONE

Il dispositivo DARB è adatto a cinture di sicurezza conformi ai requisiti della normativa ECE R16 e non è adatto a modelli dotati esclusivamente di cinture a due punti di ancoraggio.

Il punto adatto per l'installazione in auto è illustrato a sinistra:

Installazione del seggiolino di sicurezza per bambini non consentita.

Installazione sicura del seggiolino di sicurezza per bambini.

Può essere installato in questa posizione unicamente con una cintura a tre punti di ancoraggio.

Il seggiolino di sicurezza per bambini non può essere installato in questa posizione se l'airbag è stato attivato.

AVVISO

Avviso relativo ai Dispositivi di Ritenuta per Bambini Avanzati della categoria con cintura universale (76-105 cm). Questo è un Dispositivo di Ritenuta per Bambini Avanzato con cintura universale. È omologato in conformità al Regolamento UN n. 129 principalmente per l'uso nei posti a sedere universali dei veicoli, come indicato dai fabbricanti di veicoli nell'apposito manuale d'uso. In caso di dubbio, consultare il fabbricante del Dispositivo di Ritenuta per Bambini Avanzato o il rivenditore. Avviso relativo ai Dispositivi di Ritenuta per Bambini Avanzati i-Size migliorati (100-150 cm). Si tratta di un Dispositivo di Ritenuta per Bambini Avanzato i-Size migliorato. Dispositivo omologato ai sensi del Regolamento ONU n.129 principalmente per seggiolini auto i-Size per le posizioni indicate dal fabbricante del veicolo nel manuale dell'utente del veicolo. In caso di dubbio, consultare il fabbricante del Dispositivo di Ritenuta per Bambini Avanzato o il rivenditore. IMPORTANTE - NON UTILIZZARE RIVOLTO NEL SENSO DI MARCIA PRIMA CHE IL BAMBINO ABBIA PIÙ DI 15 MESI (Vedere le istruzioni).

INSTALLAZIONE CON CINTURA DI SICUREZZA PER ADULTI (76-105 cm)

1. Rivolto in senso di marcia: Altezza del bambino 76 cm- 105 cm Peso del bambino ≤ 18 kg Premere il pulsante di regolazione dell'imbracatura e allentare le bretelle.
2. Premere il pulsante rosso per aprire la fibbia. Inserire la linguetta della fibbia nel passante laterale.
3. Tirare su il poggiatesta e sollevare

il cuscino dello schienale inferiore, quindi rimuovere il cuscino interno.

1. Posizionare il seggiolino di sicurezza per bambini sul sedile dell'auto. Estrarre la cintura completamente.
2. La bretella della spalla deve passare attraverso la guida della bretella della spalla e la cintura addominale deve passare sotto il bracciolo della base del sedile.
3. Riportare il cuscino dello schienale inferiore sul poggiatesta e rimettere il cuscino interno.
4. Inserire la linguetta in metallo della cintura di sicurezza nell'apposita fibbia fino a quando non si sente un 'clic'.
5. Tenere il sedile abbassato con una mano e tirare la cintura con l'altra mano.
6. Posizionare il bambino nel dispositivo di ritenuta e far passare entrambe le braccia attraverso le imbracature.
7. Importante: le linguette destra e sinistra della fibbia del seggiolino di sicurezza a cinque punti devono essere inserite per prime.
8. Agganciare la fibbia come illustrato nelle immagini.
9. Tirare la fascetta di regolazione e regolarla alla lunghezza giusta per essere certi che il bambino sia fissato in modo confortevole.
10. Tirare le bretelle delle spalle fino all'arresto.

REGOLAZIONE DEL POGGIATESTA

1. Tirare la maniglia di regolazione del poggiatesta. Sollevare la regolazione del poggiatesta e, allo stesso tempo, tirare verso l'alto o spingere verso il basso il poggiatesta.

CONTROLLARE L'ALTEZZA DELLA BRETELLA DELLA SPALLA

1. A: No-Troppo bassa

B: No-Troppo alta

C: Sì-Corretta

Assicurarsi che l'imbracatura sia a livello con le spalle del bambino. Altrimenti, spostare la bretella della spalla verso l'alto o il basso nella fessura corretta.

NASCONDERE IL SISTEMA DI RITENUTA (adatto a bambini di altezza compresa tra 100 cm e 150 cm)

1. Rilasciare la fibbia a cinque punti.

2. Rimuovere il cuscinetto della fibbia e il cuscino interno.

3. Tirare su il poggiatesta e sollevare il cuscino dello schienale inferiore.

4. Sganciare i tre bottoni del rivestimento in tessuto sul retro del sedile e spostarlo verso destra

5. Nascondere la bretella della spalla e il manicotto dell'imbottitura delle spalle e chiudere tutti i bottoni sulla parte posteriore.

6. Posizionare la linguetta della fibbia e la fibbia sotto il rivestimento della base del seggiolino.

7. Inserire la linguetta della fibbia e la fibbia nell'alloggiamento posto sulla base del seggiolino.

8. Stringere correttamente le bretelle delle spalle, assicurandosi che non siano troppo strette, in quanto ciò impedirebbe il normale utilizzo.

INSTALLAZIONE CON CINTURA DI SICUREZZA PER ADULTI (100-150 cm)

1. Rivolto in senso di marcia: Altezza del bambino 100 cm- 105 cm Seggiolino i-Size.

Posizionare il seggiolino di sicurezza per bambini sul sedile dell'auto. Estrarre la cintura completamente

1. Posizionare il bambino nel seggioli- no e regolare il poggiatesta all'altez- za appropriata.

2. La bretella della spalla deve passare attraverso la guida della bretella della spalla e la cintura addominale deve passare sotto il bracciolo della base del sedile. Assicurarsi che la cintura di sicurezza dell'auto non costituisca un pericolo per il collo del bambino.

3. Inserire la linguetta in metallo della cintura di sicurezza nell'apposita fibbia fino a quando non si sente un 'clic'.

4. Stringere la cintura di sicurezza e assicurarsi che non sia attorcigliata.

RIMOZIONE/INSTALLAZIONE DEL RIVESTIMENTO

Rimuovere il cuscinetto della fibbia e il cuscino interno.

1. Sganciare i tre bottoni sul rivestimento dello schienale e spostarlo verso destra.

2. Allentare tutti i pulsanti di fissaggio sul manicotto dell'imbottitura delle spalle.

3. Tirare verso l'alto per far fuoriuscire l'imbottitura delle spalle dal foro.

4. Tirare verso il basso per far fuoriuscire l'imbottitura. Abbassare il rivestimento in tessuto del poggiatesta.

5. Rimuovere il rivestimento in tessuto dal poggiatesta.

6. Rimozione dello schienale: scollegare lo schienale e la base. Estrarre il gancio dello schienale dall'elastico sul rivestimento della base, quindi separare lo schienale dalla base.

7. Togliere il rivestimento dello schienale sollevandolo.

8. Rimuovere il rivestimento della base sollevandolo. Installazione del rivestimento in tessuto del seggiolino: Per assemblare tutte le parti in tessuto, ripetere le fasi elencate sopra in ordine inverso.

MANUTENZIONE

Manutenzione del seggiolino di sicurezza

Dopo aver rimosso l'imbottitura in schiuma dall'inserto per il neonato, conservarlo in un posto sicuro a cui il bambino non può avere accesso.

• Lavare le parti in tessuto in acqua fredda a una temperatura inferiore a 30°C.
  • Non stirare le parti morbide.
  • Non candeggiare o lavare a secco le parti morbide.
• Non usare detergenti neutri non diluiti, benzina o altri solventi organici per lavare il dispositivo di ritenuta per bambini, poiché ciò potrebbe causare danni al dispositivo stesso.
• Al momento dell'asciugatura delle parti morbide, non torcerle con eccessiva forza, poiché ciò potrebbe provocare delle pieghe.
• Stendere le parti morbide ad asciugare in un luogo riparato dalla luce diretta del sole.

Avvertenza: Il dispositivo di ritenuta per bambini (seggiolino di sicurezza) non può essere usato senza il rivestimento in tessuto.

SICUREZZA

DEL SEGGIOLINO PER BAMBINI

Verificare sempre che le parti del sedile siano complete e che questo sia in buone condizioni per ridurre i rischi di incidenti. In caso di inutilizzo prolungato, rimuovere il dispositivo di ritenuta per bambini dal sedile del veicolo. Conservare il dispositivo di ritenuta per bambini in un posto sicuro e al riparo dalla luce diretta del sole, al quale il bambino non possa avere accesso. Non lasciare il seggiolino in un ambiente freddo o caldo e umido per lunghi periodi di tempo. Conservare con cura le presenti istruzioni per futuro riferimento.

In caso di urto violento o incidente, sostituire il seggiolino con uno nuovo. In caso di domande, contattare il distributore o il fabbricante.

AWERTENZE

• AVVERTENZA! PRIMA DELL'USO, RIMUOVERE E SMALTIRE TUTTI I SACCHETTI DI PLASTICA E I MATERIALI DI IMBALLAGGIO E TENERLI FUORI DALLA PORTATA DEI BAMBINI. SI RACCOMANDA DI SMALTIRE QUESTI ARTICOLI PRESSO UN PUNTO DI RACCOLTA DIFFERENZIATA ADEGUATO, COME PREVISTO DALLE NORMATIVE VIGENTI.

- AVVERTENZA! Se il seggiolino è danneggiato, deformato o eccessivamente usurato, deve essere sostituito poiché le sue caratteristiche di sicurezza originali potrebbero essere state compromesse. Assicurarsi che non vi siano elementi sporgenti che possano danneggiare il bambino o i rivestimenti del veicolo: in questo caso, non utilizzare il seggiolino o, in caso di dubbio, contattare il fabbricante.

IMPORTANTE!

Leggere attentamente tutte le istruzioni riportate in questo manuale e in quello del veicolo in materia di seggiolini di sicurezza per bambini e accertarsi che vengano comprese. Installare e utilizzare il seggiolino di sicurezza per bambini come descritto nel manuale di istruzioni. In caso contrario, il bambino potrebbe subire gravi lesioni o morire. Tenere le istruzioni insieme al DARB per futuro riferimento.

• Assicurarsi che le bretelle che fissa-no il dispositivo di ritenuta al veicolo siano ben tese. Ogni bretella che trat tiene il bambino deve essere regolata in base al suo corpo. Assicurarsi che le bretelle non siano attorcigliate.
• Assicurarsi che la bretella subad - dominale sia indossata in basso in modo che il bacino sia ben fermo, per evitare che il bambino cada dal seggiolino di sicurezza.
• Assicurarsi che il DARB venga sostituito se sottoposto a sollecitazioni violente in caso di incidente.
  • Assicurarsi che gli elementi rigidi e le parti in plastica di un DARB siano posizionati e installati in modo da evitare il rischio di incastro in un sedile o in una portiera in movimento du -rante l'uso quotidiano del veicolo.
• NON apportare modifiche o aggi -unte al DARB senza l'approvazione dell'autorità di omologazione, poi-ché il mancato rispetto delle istruzioni per l'installazione fornite dal fabbricante del DARB può risultare pericoloso.
• SUPERFICIE CALDA! Se il seggioli - no non è dotato di rivestimento in

tessuto, deve essere tenuto lontano dalla luce diretta del sole, altrimenti potrebbe essere troppo caldo per la pelle del bambino.

• NON lasciare il bambino incustodito nel dispositivo di ritenuta, nemmeno per periodi di tempo brevi.
• Assicurarsi che bagagli o altri oggetti che potrebbero causare lesioni in caso d'urto siano fissati in modo appropriato
  • A) NON usare il DARB senza rivestimento.
  • B) NON sostituire il rivestimento del seggiolino con uno diverso da quello raccomandato dal fabbricante, poiché è parte integrante delle prestazioni del dispositivo di ritenuta.
• NON utilizzare il DARB se la fibbia della cintura di sicurezza per adulti non è posizionata correttamente rispetto ai principali punti di ancoraggio del carico sul dispositivo di ritenuta. In caso di dubbio, contattare il fabbricante.
  • NON utilizzare punti di ancoraggio diversi da quelli descritti nelle istruzioni e contrassegnate sul DARB. In caso di dubbio, contattare il fabbricante
• Prima di installare il DARB i-Size, consultare il manuale del fabbricante del veicolo.

PER RAGIONI DI NATURA TECNICA O COMMERCIALE, PRG POTRÀ APPORTA RE IN QUALUNQUE MOMENTO, ANCHE SOLO IN UN DETERMINATO PAESE, MODIFICHE AI MODELLI DESCRITTI IN QUESTA PUBBLICAZIONE CHE POSSO-NO INTERESSARE CARATTERISTICHE TECNICHE DEGLI STESSI E/O FORMA, TIPO E NUMERO DEGLI ACCESSORI.

UK GIORDANI ADONIS CAR SEAT

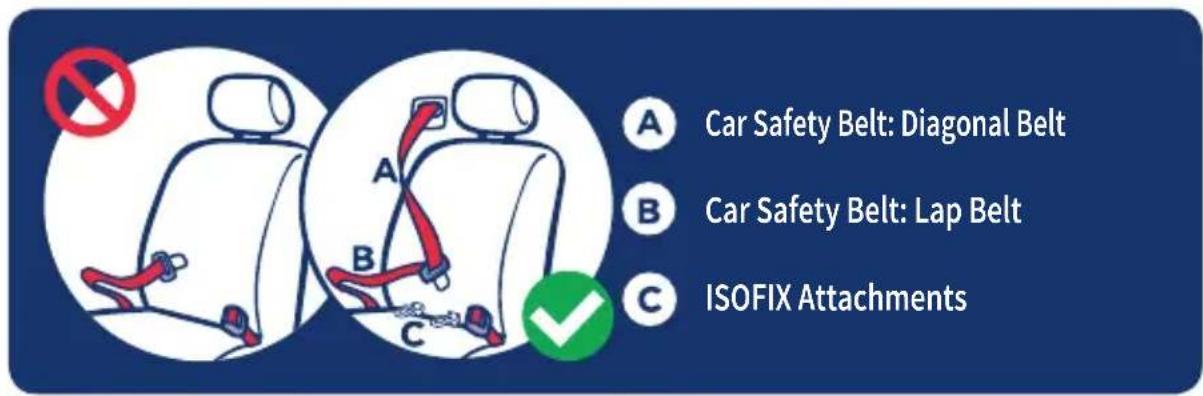

INSTALLATION POSITION

NL GIORDANI ADONIS AUTOSTOELTJE

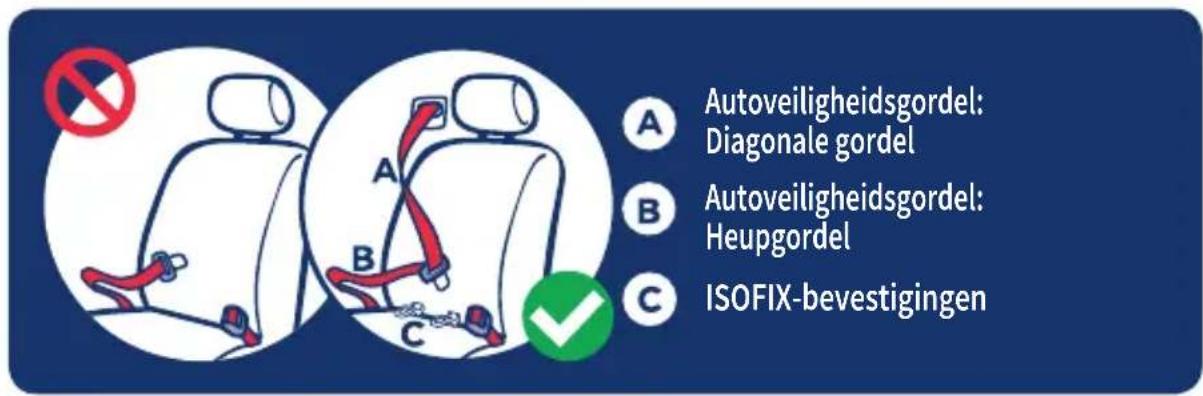

INSTALLATIEPOSITIE

F GIORDANI ADONIS SIÈGE AUTO

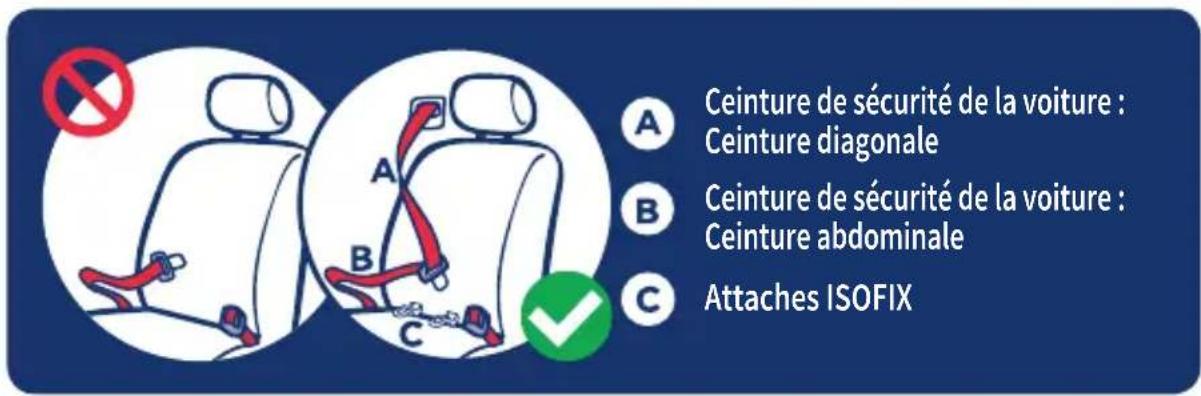

POSITION D'INSTALLATION

PRG S.p.A. Via delle Primule, 5 - 20815 Cogliate (MB) - Italy

I In conformità con: ECE R 129/03
