MANUAL DE USUARIO Adonis Giordani

Manual de instrucciones

CONSERVE-O PARA CONSULTAS FUTURAS. LEIA ATENTAMENTE.

GR

ΣΗΜΑΝΤΙΚΟ!

Aviso: el cojín interior es apto para niños de una altura de 76-105 cm.

Conserve las piezas de repuesto. Si pierde alguna de ellas, póngase en contacto con el fabricante. No podrán utilizarse piezas de sillas de seguridad infantiles dañadas para sustituir piezas que falten.

1. Reposacabezas
2. Gancho de guía del cinturón para 1
3. Acolchado para el hombro
4. Cojín interior
5. Hebilla del arnés
6. Botón de ajuste del

tirante para el hombro

1. Correa de ajuste del arnés
2. Gancho de guía del cinturón para 2
3. Protector de la hebilla
4. Base de la silla

5. Respaldo

6. Pomo de ajuste del reposacabezas

7. Orificio del tirante
8. Tirantes
9. Horquilla metálica
10. Barra de rotación

P COMPONENTES

POSICIÓN DE INSTALACIÓN

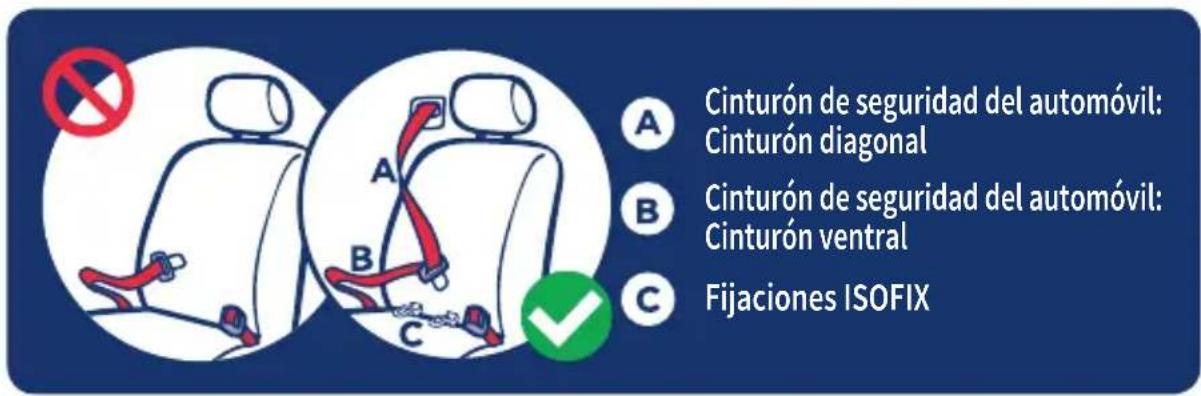

A Cinturón de seguridad del automóvil: Cinturón diagonal B Cinturón de seguridad del automóvil: Cinturón ventral C Fijaciones ISOFIX

Este sistema reforzado de retención infantil (SRIR) es apto para cinturones de seguridad que cumplen el requisito ECE R16, y no es apto para modelos que solo están equipados con cinturones de seguridad de dos puntos.

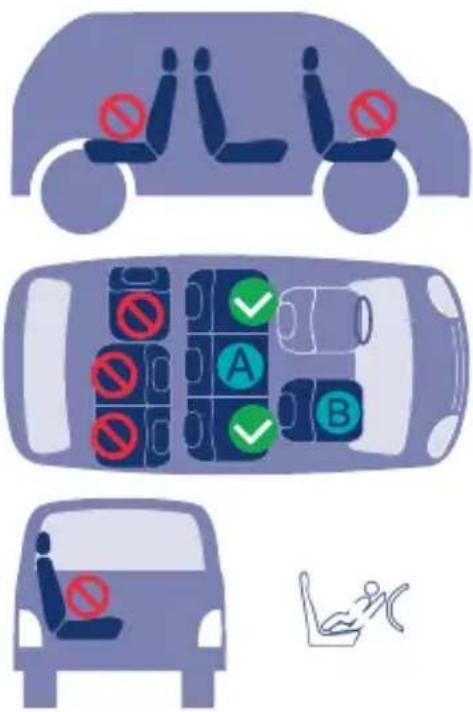

En las imágenes de la izquierda se muestra la ubicación adecuada para la instalación en el interior del vehículo:

No está permitido instalar la silla de seguridad infantil.

Es seguro para instalar la silla de seguridad infantil.

A Solo puede instalarse en esta posición con un cinturón de seguridad de tres puntos.

La silla de seguridad infantil no puede instalarse en esta posición si el airbag está desplegado.

AVISO

Aviso relativo a los sistemas reforzados de retención infantil de la categoría de sillas con cinturón universal (76-105 cm). Este es un sistema reforzado de retención infantil con cinturón universal. Está homologado con arreglo al Reglamento n.º 129 de la ONU para su uso principalmente en «plazas de asiento universales», de acuerdo con lo indicado por los fabricantes de vehículos en el manual del usuario del vehículo. En caso de duda, consulte con el fabricante del sistema reforzado de retención infantil o con el distribuidor del mismo. Aviso sobre los sistemas reforzados de retención infantil de la categoría asiento elevado i-Size (100-150 cm). Este es un sistema reforzado de retención infantil de asiento elevado i-Size. Está homologado con arreglo al Reglamento n.º 129 de las Naciones Unidas para su uso principalmente en «asientos i-Size», de acuerdo con lo indicado por los fabricantes de automóviles en el manual de usuario del vehículo. En caso de duda, consulte con el fabricante del sistema reforzado de retención infantil o con el distribuidor del mismo. IMPORTANTE - NO UTILIZAR ORIENTADO HACIA DELANTE ANTES DE QUE EL/LA NIÑO/A HAYA CUMPLIDO LOS 15 MESES DE EDAD (consulte las instrucciones).

INSTALACIÓN CON CINTURÓN DE SEGURIDAD PARA ADULTOS (76-105 cm)

1. Orientación hacia delante: Altura del niño/a 76-105 cm Peso del niño/a ≤ 18 kg Pulse el botón de ajuste del arnés y suelte las correas.

2. Presione el botón rojo para soltar la

hebilla. Introduzca la lengüeta de la hebilla en la ranura lateral.

1. Tire hacia arriba del reposacabezas y levante el cojín inferior del respaldo; a continuación, retire el cojín interior.
2. Coloque la silla de seguridad infantil en el asiento del coche. Saque completamente el cinturón de seguridad.
3. El tirante debe pasar por la guía del tirante y el cinturón ventral debe pasar por debajo del reposabrazos de la base del asiento.
4. Vuelva a colocar el cojín inferior del respaldo en el reposacabezas y coloque de nuevo el cojín interior.
5. Introduzca la lengüeta metálica del cinturón del seguridad del coche en la hebilla del cinturón del coche hasta que escuche un «clic».
6. Sujete el asiento con una mano y tire del cinturón con la otra.
7. Coloque al niño/a en el sistema de retención infantil y pase ambos brazos a través de los tirantes.
8. Importante: los tornillos izquierdo y derecho de la hebilla de cinco puntos de la silla de seguridad deben ajustarse en primer lugar.
9. Enganche la hebilla como se muestra en las imágenes.
10. Tire hacia abajo de la cinta de ajuste y ajústela a la longitud correcta para asegurarse de que el niño/a esté bien sujeto/a.
11. Tire de los tirantes hasta su tope.

AJUSTE DEL REPOSACABEZAS

1. Tire de la palanca de ajuste del reposacabezas. Tire del ajuste del reposacabezas y, al mismo tiempo, tire hacia arriba o hacia abajo del reposacabezas.

COMPROBACIÓN DE LA ALTURA DEL TIRANTE

1. A: No: demasiado baja

B: No: demasiado alta

C: Sí: correcta

Asegúrese de que el arnés esté al nivel de los hombros del niño/a.

De lo contrario, mueva el tirante hacia arriba o hacia abajo hasta la ranura correcta

OCULTAR EL SISTEMA DE SUJECIÓN (apto para niños con una altura de 100-150 cm)

1. Libere la hebilla de cinco puntos.
2. Retire el protector de la hebilla y el cojín interior.
3. Tire hacia arriba del reposacabezas y levante el cojín inferior del respaldo.
4. Desabroche los tres botones de la funda de tela del respaldo de la silla y desplácela hacia la derecha.
5. Oculte el tirante y la almohadilla para el hombro y abroche todos los botones de la parte trasera.
6. Coloque la lengüeta de la hebilla y la hebilla bajo la funda de la base de la silla.
7. Inserte la lengüeta de la hebilla y la hebilla en la ranura de almacenamiento situada en la base de la silla.
8. Ajuste correctamente los tirantes de la silla, asegurándose de que no estén demasiado apretados, ya que esto impediría su uso normal.

INSTALACIÓN CON CINTURÓN DE SEGURIDAD PARA ADULTO (100-150 cm)

1. Orientación hacia delante:

Altura del niño/a 100-150 cm Asiento elevador i-Size.

Coloque la silla de seguridad

infantil en el asiento del coche. Saque completamente el cinturón de seguridad.

1. Coloque al niño/a en la silla y ajuste el reposacabezas a la altura adecuada.
2. El tirante debe pasar por la guía del tirante y el cinturón ventral debe pasar por debajo del reposabrazos de la base del asiento. Asegúrese de que el cinturón de seguridad del coche no lastima el cuello del niño/a.
3. Introduzca la lengüeta metálica del cinturón del seguridad del coche en la hebilla del cinturón del coche hasta que escuche un «clic».
4. Apriete el cinturón de seguridad y asegúrese de que no esté retorcido.

DESMONTAJE/INSTALACIÓN DE LA FUNDA

Retire el protector de la hebilla y el cojín interior.

1. Desabroche los tres botones de la funda del respaldo y desplácela hacia la derecha.
2. Suelte todos los botones de sujeción del manguito de la almohadilla para el hombro.
3. Tire hacia arriba para sacar por la almohadilla para el hombro del orificio.
4. Tire hacia abajo para sacar la almohadilla para el hombro. Baje la funda de tela del reposacabezas.
5. Retire la funda de tela del reposacabezas.

6. Desmontaje del respaldo: desconecte el respaldo y la base, saque el gancho del respaldo de la banda elástica en la funda de la base y, a continuación, separe el respaldo de la base.

7. Retire la funda del respaldo tirando de ella hacia arriba.

8. Retire la funda de la base tirando de ella hacia arriba. Colocación de la funda de tela de la silla: para colocar las partes de tela, repita los pasos anteriores en orden inverso.

MANTENIMIENTO

Mantenimiento de la silla de seguridad Tras retirar la espuma del inserto para bebés, guárdela en un lugar seguro donde el niño/a no tenga acceso a ella.

• Lave las partes de tela en agua fría, a una temperatura inferior a 30 °C.
• No planche las partes de tela.
• No use lejía ni limpie en seco las partes de tela.
• No utilice detergentes neutros sin diluir, gasolina u otros disolventes orgánicos para lavar el sistema de retención infantil. Podría perjudicar el sistema de retención.
• Al secar las partes de tela, no las retuerza demasiado, ya que podrían surgir grietas.
• Cuelgue las partes de tela para que se sequen a la sombra.

Advertencia: el sistema de retención infantil (silla de seguridad) no puede utilizarse sin la funda de tela.

SEGURIDAD

DE LAS SILLAS INFANTILES

Compruebe siempre que todas las piezas de la silla están en perfecto estado y que la silla esté en buenas condiciones para reducir el riesgo de accidentes. En caso de no usarlo durante mucho tiempo, retire el sistema de retención infantil del asiento del vehículo. Coloque el sistema de retención infantil en un lugar seguro y a la sombra, lejos del alcance de los niños. No deje la silla en un en -torno frío o caluroso y húmedo durante largos períodos de tiempo. Conserve con cuidado las instrucciones para futuras consultas.

TRATAMIENTO

POSTERIOR A ACCIDENTES

En caso de sufrir un impacto brusco o un accidente, sustituya la silla de seguridad por otra nueva. I Si tiene cualquier otra pregunta, póngase en contacto con el fabricante o el distribuidor.

ADVERTENCIAS

- ¡ADVERTENCIA! ANTES DE SU USO, RETIRE Y ELIMINE TODAS LAS BOLSAS DE PLÁSTICO Y LOS MATERIALES DE EMBALAJE Y MANTÉNGALOS FUERA DEL ALCANCE DE LOS NIÑOS. SE RECOMIENDA DESECHAR ESTOS ARTÍCULOS EN UN PUNTO DE RECOGIDA SELECTIVA DE RESIDUOS ADECUADO, TAL Y COMO LO EXIGE LA NORMATIVA VIGENTE.

- ¡ADVERTENCIA! Si la silla de seguridad infantil está dañada, deformada o excesivamente desgastada sustitúyala, ya que puede que las características originales de seguridad de la misma pueden verse comprometidas. Asegúrese de que no haya elementos salientes que puedan causar daños al niño/a o a la tapicería del vehículo: en este caso, no utilice la silla infantil o póngase en contacto con el fabricante en caso de duda.

¡IMPORTANTE!

Lea detenidamente y asegúrese de comprender en su totalidad

este manual de instrucciones, así como el manual de usuario del vehículo en relación con las sillas de seguridad infantiles. Instale y use la silla de seguridad infantil tal y como se describe en el manual de instrucciones. De lo contrario, el niño/a podría sufrir lesiones graves o incluso la muerte. Mantenga las instrucciones junto al SRIR para futuras consultas.

• Asegúrese de que las correas que sujetan el sistema de retención al vehículo estén correctamente apretadas. Todas las correas de sujeción infantil debe ajustarse al cuerpo del niño/a. Asegúrese de que las correas no están retorcidas.
• Asegúrese de que la correa ventral esté baja, de modo que la pelvis quede firmemente sujeta para evitar que el niño/a se caiga de la silla de seguridad.
• Asegúrese de sustituir el SRIR si ha sido sometido a tensiones violentas en un accidente.
• Asegúrese de que los elementos rígidos y las partes de plástico del SRIR estén colocados e instalados de tal manera que no haya riesgo de quedar atrapado por un asiento en movimiento o una puerta del vehículo durante el uso diario de este último.
• NO altere ni añada nada al SRIR sin la aprobación de la autoridad de homologación de tipo; el peligro radica en no seguir las instrucciones de instalación facilitadas por el fabricante del SRIR.
  ¡CALOR! Si la silla no está provista de una funda de tela, deberá mantenerse alejada de la luz solar, pues de lo contrario podría volverse

demasiado caliente para la piel del niño/a.

• NO eje al niño/a sin supervisión en este sistema de retención, aunque sea por un período breve de tiempo.
• Asegúrese de que cualquier pieza de equipaje y otros objetos que puedan causar lesiones en caso de choque estén adecuadamente fijados.
  • A) NO use el sistema SRIR sin su funda.
  • B) NO sustituya la funda de la silla por otra distinta de la recomendada por el fabricante, pues interviene directamente en los resultados del sistema de retención.
• NO utilice el SRIR si la hebilla del cinturón de seguridad del adulto no está correctamente colocada en relación a los principales puntos de contacto de soporte de carga del sistema de retención. En caso de duda acerca de esta indicación, póngase en contacto con el fabricante.
• NO use puntos de contacto de soporte de carga distintos de los descritos en las instrucciones y señalados en el SRIR. En caso de duda acerca de esta indicación, póngase en contacto con el fabricante.
• Lea el manual de usuario del fabricante del coche antes de instalar este sistema de retención infantil i-Size.

POR RAZONES DE NATURALEZA TÉCNICA O COMERCIAL, PRG PODRÁ APORTAR EN CUALQUIER MOMENTO, INCLUSO SÓLO EN UN DETERMINADO PAÍS, MODIFICACIONES A LOS MODELOS DESCRITOS EN ESTA PUBLICACIÓN QUE PUEDEN AFECTAR A LAS CARACTERÍSTICAS TÉCNICAS DE LOS MISMOS Y/O A LA FORMA, TIPO Y NÚMERO DE LOS ACCESORIOS INCLUIDOS.

P GIORDANI ADONIS CADEIRA PARA CARRO

- NÃO use puntos de contacto de soporte de carga distintos de los descritos en las instrucciones y señalados en el SRIR. En caso de duda acerca de esta indicación, póngase en contacto con el fabricante.

E En conformidad con: ECE R 129/03
