Produkttyp	Kindersitz (Universal-DRRE und i-Size Sitzerhöhung)
Zulassung	UN-Verordnung Nr. 129 (i-Size)
Kategorie	Verstärkte Rückhalteeinrichtung für Kinder (DRRE)
Kindergröße (Phase 1)	76 cm bis 105 cm (Gewicht ≤ 18 kg)
Kindergröße (Phase 2)	100 cm bis 150 cm (i-Size Sitzerhöhung)
Ausrichtung	Nur vorwärtsgerichtet
Installation	3-Punkt-Sicherheitsgurt für Erwachsene oder ISOFIX-Befestigungen (i-Size-Plätze)
Rückhaltesystem	5-Punkt-Gurt (im Sitzerhöhungsmodus verstaubar)
Kopfstütze	Höhenverstellbar mit Griff
Innenkissen	Inklusive für Kinder von 76-105 cm
Bezugsmaterial	Synthetikstoff, waschbar bei 30°C
Pflege	Waschen bei kaltem Wasser (<30°C), nicht bügeln, nicht bleichen, im Schatten trocknen
Sicherheit	Gurtführung, Führungshaken, Schulterpolster, Gurtschloss
Ersatzteile	Bezug, Polster, Gurtschlösser (Hersteller kontaktieren)
Reparierbarkeit	Nach einem Unfall ersetzen; bei Beschädigung Hersteller kontaktieren
Stromversorgung	Nicht zutreffend (passiver Sitz)

Häufig gestellte Fragen - Adonis Giordani

Wie installiere ich den Sitz korrekt für ein Kind von 80 cm?

Für ein Kind von 80 cm (Phase 76-105 cm) installieren Sie den Sitz vorwärtsgerichtet mit dem 3-Punkt-Sicherheitsgurt für Erwachsene. Stellen Sie sicher, dass der Schultergurt durch die Schultergurtführung verläuft und der Beckengurt unter der Armlehne liegt. Verwenden Sie den 5-Punkt-Gurt mit dem Innenkissen. Befolgen Sie die detaillierten Schritte in der Anleitung.

Wie verstaue ich den Gurt für die Nutzung als Sitzerhöhung?

Für Kinder von 100 bis 150 cm lösen Sie das 5-Punkt-Gurtschloss, entfernen Sie das Innenkissen und das Gurtschlosspolster. Heben Sie die Kopfstütze und das untere Kissen an. Lösen Sie die Knöpfe des Bezugs auf der Rückseite, verstauen Sie die Schultergurte und Schulterpolster und verstauen Sie das Gurtschloss im dafür vorgesehenen Schlitz an der Basis des Sitzes.

Kann ich den Sitzbezug in der Maschine waschen?

Ja, Sie können die Stoffteile in kaltem Wasser (Temperatur unter 30°C) waschen. Nicht bügeln, nicht bleichen und nicht chemisch reinigen. Im Schatten trocknen ohne auszuwringen. Der Sitz darf nicht ohne Bezug verwendet werden.

Was mache ich, wenn der Sitz in einen Unfall verwickelt war?

Nach einem heftigen Aufprall ersetzen Sie den Sitz sofort durch einen neuen, auch wenn er nicht beschädigt aussieht. Die Sicherheitseigenschaften könnten beeinträchtigt sein. Kontaktieren Sie den Hersteller oder Händler für einen Ersatz.

Ist der Adonis-Sitz mit dem ISOFIX-System kompatibel?

Ja, der Sitz ist i-Size-kompatibel und kann an den i-Size-Sitzplätzen des Fahrzeugs mit ISOFIX-Befestigungen installiert werden. Er kann auch mit einem 3-Punkt-Sicherheitsgurt installiert werden.

Wie stelle ich die Höhe der Kopfstütze ein?

Ziehen Sie den Einstellgriff an der Rückseite der Kopfstütze und schieben Sie die Kopfstütze nach oben oder unten in die gewünschte Position. Lassen Sie den Griff los zum Verriegeln.

Mein Kind ist 110 cm groß, soll ich den Gurt oder den Autogurt verwenden?

Für Kinder von 100 bis 150 cm verwenden Sie den Sitz im Sitzerhöhungsmodus ohne Gurt. Der Erwachsenengurt muss durch die Schultergurtführung und unter der Armlehne verlaufen. Der Gurt muss verstaut werden. Verwenden Sie ihn nicht für ein Kind dieser Größe.

Kann ich den Sitz vorne einbauen, wenn das Fahrzeug einen Airbag hat?

Nein, es ist verboten, einen vorwärtsgerichteten Kindersitz auf einem Vordersitz mit aktivem Airbag zu installieren. Dies könnte schwere Verletzungen verursachen. Installieren Sie den Sitz immer hinten im Fahrzeug.

Was mache ich, wenn ein Teil des Sitzes fehlt oder beschädigt ist?

Verwenden Sie den Sitz nicht. Kontaktieren Sie den Hersteller oder Händler für Ersatzteile. Bewahren Sie die Originalteile auf. Ein unvollständiger oder beschädigter Sitz bietet keine Sicherheit.

Ab welchem Mindestalter kann der Sitz vorwärtsgerichtet verwendet werden?

Verwenden Sie ihn nicht vorwärtsgerichtet, bevor das Kind 15 Monate alt ist. Für jüngere Kinder verwenden Sie einen rückwärtsgerichteten Sitz. Dieser Sitz ist für die vorwärtsgerichtete Nutzung ab 15 Monaten und 76 cm ausgelegt.

BEDIENUNGSANLEITUNG Adonis Giordani

FÜR ZUKÜNFTIGES NACHSCHLAGEN

AUFBEWAHREN - BITTE DIESE

GEBRAUCHSANLEITUNG SORGFÄLTIG LESEN.

Hinweis: Das Innenpolster ist für Kinder mit einer Größe von 76-105 cm geeignet.

Bewahren Sie sämtliche Ersatzteile auf. Wenn Sie Teile verlieren, kontaktieren Sie bitte den Hersteller. Fehlende Teile von beschädigten Kindersitzen dürfen nicht verwendet werden.

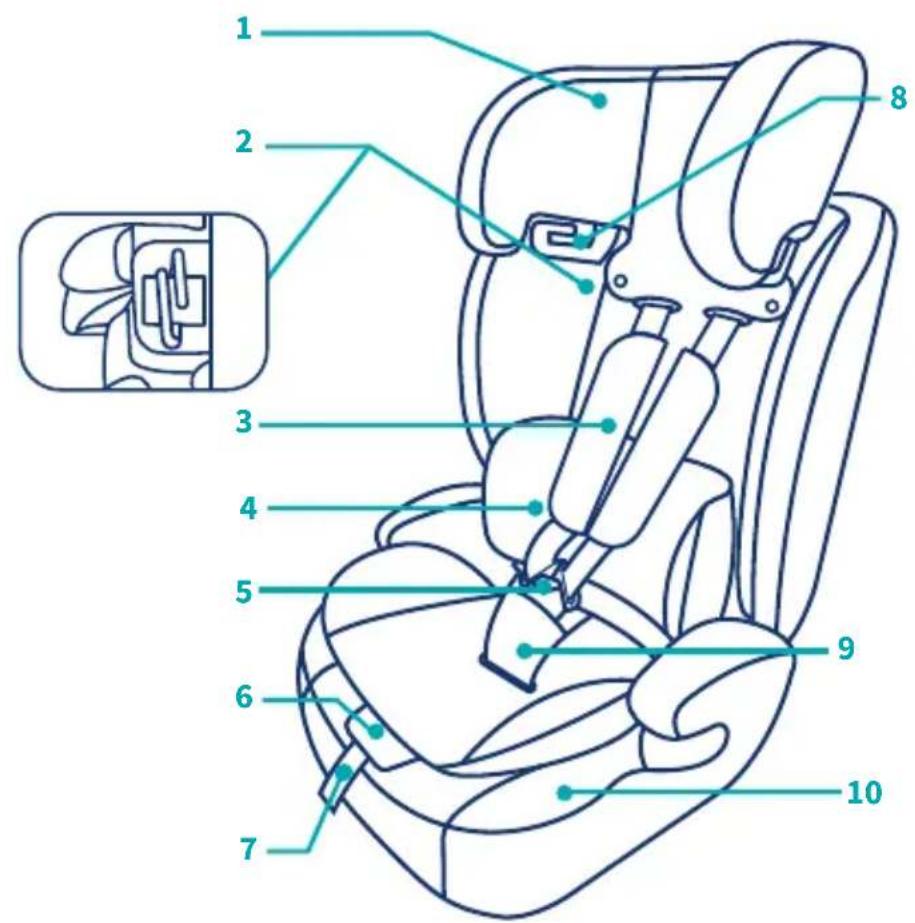

COMPONENTI

1. Kopfstütze
2. Gurtführungshaken für 1
3. Schulterpolster
4. Innenpolster
5. Gurtschnalle

6. Knopf zur Einstellung des Schultergurts

7. Gurtstraffer

8. Gurtführungshaken für 2
9. Verschlusspolster
10. Sitzunterteil

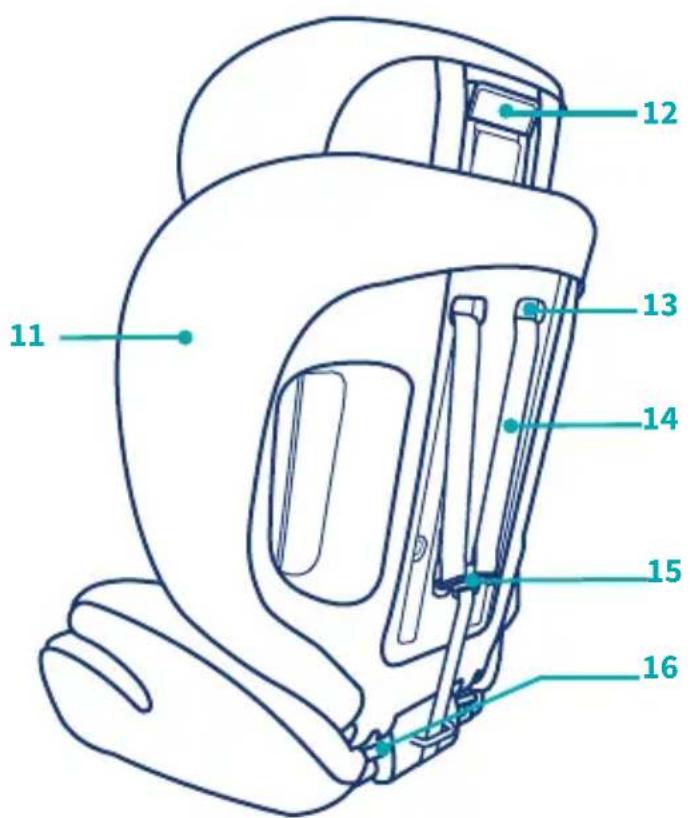

11. Rückenlehne

12. Einstellknopf für die Kopfstütze

13. Schultergurtöffnung

14. Schultergurte
15. Metallbügel
16. Rotationsbalken

Dieses ECRS-System (Verbessertes Kinderrückhaltesystem) ist für Sicherheitsgurte geeignet, die den Anforderungen der ECE R16 entsprechen, und ist nicht für Modelle geeignet, die nur mit Zweipunkt-Sicherheitsgurten ausgestattet sind.

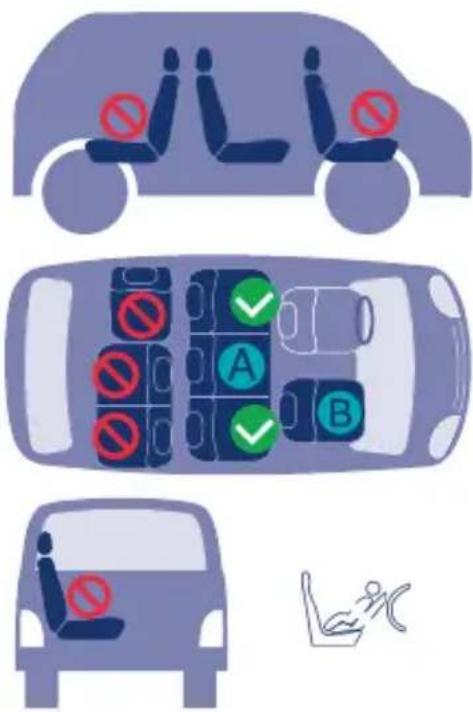

Der geeignete Ort für die Installation im Auto ist auf der linken Seite dargestellt:

Die Installation des Kindersitzes ist nicht gestattet.

√ Die Installation des Kindersitzes ist sicher.

Die Installation ist nur in dieser Position mit einem Dreipunktgurt möglich.

Der Kindersicherheitssitz kann in dieser Position nicht installiert werden, wenn der Airbag ausgelöst wurde.

HINWEIS

Hinweis zur Universal-Gurt-Kategorie der verbesserten Kinderrückhaltesysteme (76-105 cm). Hierbei handelt es sich um ein verbessertes Kinderrückhaltesystem mit Universal-Gurt. Laut UN-Regelung Nr. 129 ist es vorrangig für die Verwendung auf universellen Sitzen zugelassen, wie es von den Fahrzeugherstellern in der Bedienungsanleitung des Fahrzeugs vorgegeben ist. Bei Fragen oder Unsicherheiten wenden Sie sich bitte an den Hersteller des verbesserten Kinderrückhaltesystems oder an den Händler. Hinweis zu erweiterten Kinderrückhaltesystemen mit Sitzerhöhung der i-Size-Norm (100-150 cm). Hierbei handelt es sich einen i-Size Boostersitz als verbessertes Kinderrückhaltesystem. Laut UN-Regelung Nr. 129 ist er vorrangig für die Verwendung auf i-Size-Sitzen zugelassen, wie es von den Fahrzeugherstellern in der Bedienungsanleitung des Fahrzeugs vorgegeben ist. Bei Fragen oder Unsicherheiten wenden Sie sich bitte an den Hersteller des verbesserten Kinderrückhaltesystems oder an den Händler. WICHTIG - NICHT IN FAHRTRICHTUNG GERICHTET VERWENDEN, BEVOR DAS KIND 15 Monate oder älter ist (siehe Anleitung).

INSTALLATION MIT ERWACHSENEN-SICHERHEITSGURT (76-105 cm)

1. In Fahrtrichtung: Kindergröße 76 cm - 105 cm Gewicht des Kindes ≤ 18 kg

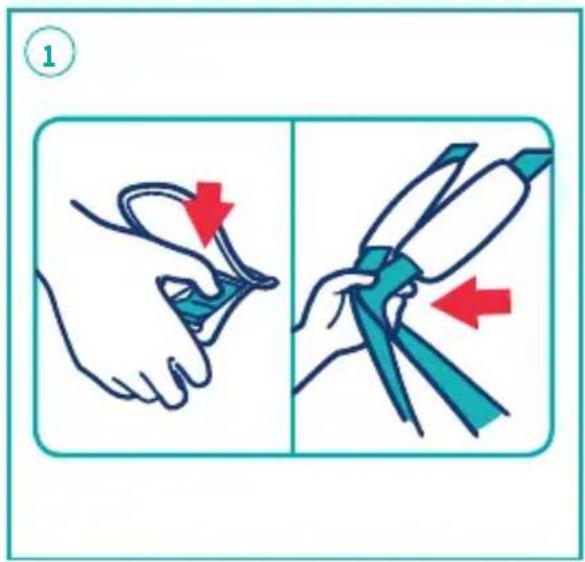

   Drücken Sie den Knopf zur Einstellung des Gurtes und lösen Sie die Gurte.

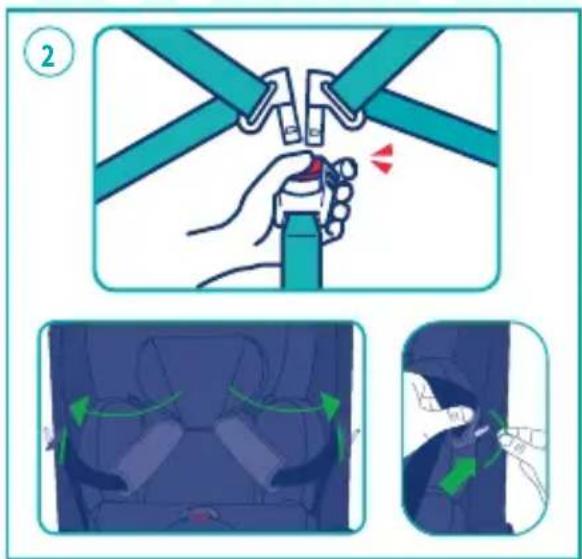

2. Drücken Sie den roten Knopf, um den Verschluss zu lösen. Stecken Sie die Zunge des Verschlusses in die Schlaufe an der Seite.

3. Ziehen Sie die Kopfstütze nach oben, heben Sie das untere Rückenpolster an und entfernen Sie dann das In - nenpolster.

4. Setzen Sie den Kindersitz auf den Autositz. Ziehen Sie den Sicherheitsgurt vollständig heraus.
5. Der Schultergurt muss durch die Schultergurtführung geführt werden, und der Beckengurt muss unter der Armlehne der Sitzfläche verlaufen.
6. Legen Sie das untere Rückenkissen wieder auf die Kopfstütze und bringen Sie das Innenkissen wieder an.
7. Führen Sie die Metallzunge des Autosicherheitsgurts in den Autositzverschluss ein, bis Sie ein Klickgeräusch hören, das anzeigt, dass sie einrastet.
8. Halten Sie den Sitz mit einer Hand nach unten und ziehen Sie den Gurt mit der anderen Hand fest.
9. Setzen Sie Ihr Kind in das Kinder - rückhaltesystem und führen Sie beide Arme durch die Gurte.
10. Wichtig: Die linken und rechten Steckschließen des Fünfpunkt-Sicherheitssitzverschlusses müssen zuerst befestigt werden.
11. Schließen Sie den Verschluss, wie in den Bildern gezeigt.
12. Ziehen Sie das Einstellband nach unten und stellen Sie es auf die richtige Länge ein, um sicherzustellen, dass Ihr Kind fest gesichert ist.
13. Ziehen Sie die Schultergurte so weit wie möglich heraus.

EINSTELLUNG DER KOPFSTÜTZE

1. Ziehen Sie den Griff zur Kopfstützeneinstellung. Ziehen Sie an der Einstellung der Kopfstütze und ziehen Sie gleichzeitig die Kopfstütze nach oben oder drücken Sie sie nach unten.

ÜBERPRÜFUNG DER SCHULTERGURT-HÖHE

1. A: Nein-Zu niedrig

B: Nein-Zu hoch

C: Ja-Korrekt

Stellen Sie sicher, dass das Gurtsystem auf Höhe der Schultern Ihres Kindes ist. Andernfalls verschieben Sie den Schultergurt nach oben oder unten in den richtigen Schlitz

GURTSYSTEM VERBERGEN (geeignet für Kinder mit einer Körpergröße von 100 cm - 150 cm)

1. Lösen Sie den Fünf-Punkt-Verschluss.

2. Entfernen Sie das Verschlusspolster und das Innenpolster.

3. Ziehen Sie die Kopfstütze hoch und heben Sie das untere Rücken-polster an.

4. Lösen Sie die drei Knöpfe am Stoffbezug auf der Rückseite des Sitzes und schieben Sie ihn nach rechts.

5. Verstecken Sie den Schultergurt und die Schulterpolsterhülse und schließen Sie alle Knöpfe auf der Rückseite.

6. Legen Sie die Zunge des Gurtschlosses und das Gurtschloss unter den Bezug des Unterteils.

7. Stecken Sie die Verschlusszunge und den Verschluss in den Stau-raum an der Unterseite des Sitzes.

8. Ziehen Sie die Schultergurte des Sitzes richtig an und achten Sie darauf, dass sie nicht zu fest angezogen sind, da dies eine normale Benutzung verhindern würde.

INSTALLATION MIT ERWACHSENEN-SICHERHEITSGURT (100-150cm)

1. In Fahrtrichtung: Kindergröße 100 cm - 150 cm i-Size Boostersitz.

Setzen Sie den Kindersitz auf den Autositz. Ziehen Sie den Sicherheitsgurt vollständig heraus.

1. Setzen Sie das Kind in den Sitz und stellen Sie die Kopfstütze auf die richtige Höhe ein.

2. Der Schultergurt muss durch die Schultergurtführung geführt werden, und der Beckengurt muss unter der Armlehne der Sitzfläche verlaufen. Vergewissern Sie sich, dass der Sicherheitsgurt des Autos den Hals des Kindes nicht verletzt.

3. Führen Sie die Metallzunge des Autosicherheitsgurts in den Autositzverschluss ein, bis Sie ein Klickgeräusch hören, das anzeigt, dass sie einrastet.

4. Ziehen Sie den Sicherheitsgurt fest und achten Sie darauf, dass er nicht verdreht ist.

ENTFERNEN/EINBAUEN DES BEZUGES

Entfernen Sie das Verschlusspolster und das Innenpolster.

1. Lösen Sie die drei Knöpfe an der Abdeckung der Rückenlehne und schieben Sie sie nach rechts.

2. Lösen Sie alle Befestigungsknöpfe an der Schulterpolsterhülse.

3. Ziehen Sie nach oben, um die Schulterpolster aus der Öffnung zu nehmen.

4. Ziehen Sie nach unten, um die Schulterpolster herauszunehmen. Ziehen Sie den Stoffbezug der Kopfstütze herunter.

5. Entfernen Sie den Stoffbezug von der Kopfstütze.

6. Entfernen der Rückenlehne: Lösen Sie die Verbindung zwischen Rückenlehne und Untergestell, ziehen Sie den Haken der Rückenlehne aus dem Gummiband am Sitzbezug des Unterteils und trennen Sie dann die Rückenlehne vom Untergestell.

er

1. Nehmen Sie den Bezug der Rückenlehne ab, indem Sie ihn anheben.
2. Entfernen Sie den Bezug des Unterteils, indem Sie ihn nach oben abheben. Sitzbezug anbringen: Um die Stoffbezüge zu montieren, wiederholen Sie die oben genannten Schritte in umgekehrter Reihenfolge.

WARTUNG

Wartung des Sicherheitssitzes

Nach Entfernen des Schaumstoffs aus dem Säuglingspolster bewahren Sie diesen bitte an einem sicheren Ort auf, den Ihr Kind nicht erreichen kann.

• Waschen Sie die Textilien in kaltem Wasser unter 30 °C.
  • Bügeln Sie die Textilien nicht.
• Verwenden Sie keine Bleichmittel oder chemische Reinigungsmittel für die Textilien.
• Verwenden Sie keine unverdünnten neutralen Reinigungsmittel, Benzin oder andere organische Lösungsmittel, um den Kindersitz zu reinigen. Dies kann zu Beschädigungen des Kindersitzes führen.
• Beim Trocknen der Textilien nicht zu fest wringen, da dies Falten verursachen kann.
• Bitte hängen Sie die Textilien zum Trocknen im Schatten auf.

Warnung: Das Kinderrückhaltesys- (Kindersitz) darf nicht ohne Stoffbe- verwendet werden.

SICHERHEIT VON KINDERSITZEN

Bitte überprüfen Sie immer, ob alle Teile des Sitzes vorhanden sind und ob der Sitz sich in gutem Zustand befindet, um das Risiko von Unfällen zu reduzieren. Bei längerer Nichtverwendung entfernen Sie den Kindersitz vom Fahrzeugsitz.

Stellen Sie den Kindersitz im Schatten an einem sicheren Ort auf, wo Ihr Kind nicht darauf zugreifen kann. Bitte lassen Sie den Sitz nicht für längere Zeit in einer kalten, heißen oder feuchten Umgebung. Bewahren Sie die Anweisungen sorgfältig zur zukünftigen Referenz auf.

VORGEHEN NACH EINEM UNFALL

Bei einer starken Kollision oder einem Unfall sollte der Sitz durch einen neu- en ersetzt werden. Bei weiteren Fra- gen kontaktieren Sie bitte den Händler oder den Hersteller.

WARNUNGEN

• WARNUNG! VOR DEM GEBRAUCH SIND ALLE PLASTIKBEUTEL UND VERPACKUNGSMATERIALIEN ZU ENTFERNEN UND ZU ENTSORGEN UND FÜR KINDER UNZUGÄNGLICH AUFZUBEWAHREN. ES WIRD EMPFOHLEN, DIESE GEGENSTÄNDE GEMÄSS DEN GELTENDEN VORSCHRIFTEN BEI EINER GEEIGNETEN MÜLLSAMMELSTELLE ZU ENTSORGEN.
• WARNUNG! Wenn der Kindersitz beschädigt, verformt oder übermäßig abgenutzt ist, muss er ersetzt werden, da seine ursprünglichen Sicherheitsmerkmale beeinträchtigt sein könnten. Vergewissern Sie sich, dass keine hervorstehenden Teile vorhanden sind, die das Kind oder die Polsterung des Fahrzeugs beschädigen könnten: Verwenden Sie den Kindersitz in diesem Fall nicht oder wenden Sie sich im Zweifelsfall an den Hersteller.

WICHTIG!!

Bitte lesen Sie alle Anweisungen in diesem Handbuch sowie diejenigen in der Bedienungsanleitung Ihres Fahrzeugs, die sich auf Kindersitze bezie-

hen, sorgfältig durch und vergewissern Sie sich, dass Sie sie vollständig verstehen. Installieren und benutzen Sie den Kindersitz entsprechend den Vorgaben in der Gebrauchsanweisung. Andernfalls könnte Ihr Kind ernsthaft verletzt oder getötet werden. Bewahren Sie die Anleitungen zusammen mit dem ECRS (Verbessertes Kinderrückhaltesystem) zur zukünftigen Verwendung auf.

• Stellen Sie sicher, dass die Gurte, die das Rückhaltesystem am Fahrzeug befestigen, fest angezogen sind.
• Stellen Sie sicher, dass die Gurte nicht verdreht sind.
• Achten Sie darauf, dass der Beckengurt tief getragen wird, damit das Becken fest umschlossen ist und das Kind nicht aus dem Kindersitz fallen kann.
• Stellen Sie sicher, dass das ECRS (Verbessertes Kinderrückhaltesystem) ersetzt wird, wenn es in einem Unfall starken Belastungen ausgesetzt war.
• Stellen Sie sicher, dass die starren Elemente und Kunststoffteile eines ECRS (Verbessertes Kinderrückhaltesystem) so positioniert und installiert sind, dass keine Gefahr besteht, während der täglichen Fahrzeugnutzung von einem sich bewegenden Sitz oder einer Fahrzeugtür eingeklemmt zu werden.
• Bitte KEINE Änderungen oder Ergänzungen am ECRS (Verbessertes Kinderrückhaltesystem) vornehmen, ohne zuvor die Genehmigung der Typzulassungsbehörde einzuholen, da die Gefahr darin besteht, die Installationsanweisungen des Herstellers des ECRS (Verbessertes Kinderrückhaltesystem) nicht zu befolgen.
• HITZE! Wenn der Kindersitz nicht über einen Textilbezug verfügt, sollte er vor direkter Sonneneinstrahlung geschützt werden, da er sonst für die Haut des

Kindes zu heiß werden kann.

• Lassen Sie Ihr Kind NICHT für kurze Zeit unbeaufsichtigt in diesem Rückhalte-system.
• Stellen Sie sicher, dass Gepäck und andere Objekte, die bei einem Aufprall Verletzungen verursachen könnten, sicher verstaut sind.
  • A) Bitte verwenden Sie das ECRS-System (Verbessertes Kinderrückhaltesystem) NICHT ohne den Bezug..
  • B) Ersetzen Sie den Sitzbezug NICHT durch einen anderen Sitzbezug als die vom Hersteller empfohlenen, da sie einen integrierten Teil der Rückhalteleistung darstellt.
• Verwenden Sie das ECRS (Verbesser-tes Kinderrückhaltesystem) NICHT, wenn der Verschluss des Erwachse-nen-Sicherheitsgurts nicht korrekt in Bezug auf die Hauptbelastungspunkte des Rückhaltesystems positioniert ist. Bei Unsicherheiten zu diesem Thema empfiehlt es sich, direkt beim Hersteller nachzufragen.
• Verwenden Sie KEINE Lastkontaktstellen, die nicht in den Anweisungen beschrieben und im ERCS (Verbessertes Kinderrückhaltesystem) gekennzeichnet sind. Bei Unsicherheiten zu diesem Thema empfiehlt es sich, direkt beim Hersteller nachzufragen.
• Bitte lesen Sie das Handbuch des Autoherstellers, bevor Sie dieses i-Size ECRS (Verbessertes Kinderrückhaltesystem) installieren.

AUS TECHNISCHEN ODER KOMMERZIELLEN-GRÜNDEN KANN PRG JEDERZEIT NUR IN EINEM BESTIMMTEN LAND ÄNDERUNGEN AN DEN IN DIESEM HEFT BESCHRIEBENEN PRODUKTEN ANBRINGEN, DIE TECHNISCHE EIGENSCHAFTEN DERSELBEN UND/ODER FORM, TYP UND NUMMER DER GELIEFERTEN ZUBEHÖRTEILE BETREFFEN KÖNNEN.
