Voyager - Asiento de coche Giordani - Manual de uso y guía de instrucciones gratis

Tipo de producto	Asiento de coche para niño
Marca	Giordani
Modelo	Voyager
Homologación	ECE R44/04, universal
Peso máximo del niño	0-10 kg (grupo 0, contramarcha) / 9-18 kg (grupo 1, en el sentido de la marcha)
Instalación	Contramarcha (0-10 kg) y en el sentido de la marcha (9-18 kg)
Dimensiones (L x P x H)	54 x 44 x 63 cm
Arnés	Ajustable en 4 niveles, con hebilla de clic
Inclinación	Ajustable mediante palanca en la parte delantera del asiento
Materiales	Carcasa: polietileno; revestimiento: poliéster; pinzas: nailon; ejes: acero galvanizado
Mantenimiento y limpieza	Funda desenfundable, lavado a mano a 30°C con agua jabonosa. No lavar a máquina, no usar lejía, no planchar, no poner en secadora.
Seguridad	Pinza de bloqueo azul (contramarcha) y roja (en el sentido de la marcha); cinturón de 3 puntos obligatorio; no usar en asiento con airbag frontal en configuración contramarcha.
Accesorios incluidos	Carcasa + funda, arnés con fundas, ajustadores, correas de ajuste, hebilla, base, cojín reductor de profundidad, guías de correa, pinzas de bloqueo.
Uso	No usar en un asiento de pasajero equipado con airbag frontal en configuración contramarcha.
Conservación del manual	Guardar el manual en el bolsillo previsto o entre la carcasa y la funda del asiento.

Preguntas frecuentes - Voyager Giordani

¿Cómo instalar el asiento contramarcha (0-10 kg)?

Asegúrese de que el asiento esté inclinado al máximo. Desenrolle completamente el cinturón de 3 puntos, pase las dos tiras por la abertura entre la carcasa y la base, luego abroche. Pase la parte ventral por las guías delanteras y la parte diagonal por las guías superiores traseras. Tensione el cinturón tirando primero de la parte ventral y luego de la diagonal. Coloque la pinza azul contra la hebilla del cinturón. La pinza roja debe permanecer en posición horizontal.

¿Cómo instalar el asiento en el sentido de la marcha (9-18 kg)?

Ajuste el asiento en la posición más inclinada. Desenrolle el cinturón, pase las tiras por la abertura entre la carcasa y la base, abroche. Pase la parte ventral por las guías debajo de las pinzas rojas. Abra la pinza roja del lado de la hebilla, pase la parte diagonal dentro. Aplaste el asiento contra el respaldo del asiento, tensione el cinturón tirando, luego bloquee la pinza roja sobre la parte diagonal.

¿Cómo ajustar la altura del arnés?

Retire una tira superior girando su tope metálico en la parte trasera del respaldo y tire de ella a través de las ranuras de la carcasa y la funda. Repita para la otra tira. Para contramarcha (0-10 kg), use las dos posiciones bajas y asegure los topes en el tercer nivel. Para en el sentido de la marcha (9-18 kg), use las dos posiciones altas y asegure directamente detrás. Asegúrese de que los topes están bien colocados y que las tiras no están torcidas.

¿Cómo limpiar la funda del asiento?

Todas las partes textiles son desenfundables. Para manchas ligeras, limpie con una esponja húmeda y agua jabonosa. Puede lavar la funda a mano a 30°C con agua jabonosa. No usar lejía, no planchar, no lavar a máquina, no poner en secadora.

¿Puedo usar este asiento en un asiento delantero con airbag?

No, nunca en configuración contramarcha. El manual especifica: '¡NO USE ESTE ASIENTO INFANTIL EN UN ASIENTO DE PASAJERO CON AIRBAG FRONTAL!' En el sentido de la marcha, verifique las recomendaciones del vehículo, pero la seguridad óptima es en la parte trasera.

¿Qué tipo de cinturón es necesario para este asiento de coche?

El asiento debe instalarse únicamente en un asiento con cinturón de 3 puntos de anclaje homologado según el reglamento UN/ECE N°16 o equivalente. Nunca use un cinturón de 2 puntos.

¿Cuáles son los pesos autorizados para cada configuración?

En configuración contramarcha: para niños de 0 a 10 kg (grupo 0). En configuración en el sentido de la marcha: para niños de 9 a 18 kg (grupo 1). Respete estos límites para la seguridad del niño.

¿Cómo inclinar el asiento?

Empuje hacia arriba la palanca de ajuste ubicada debajo de la parte delantera del asiento, luego tire o empuje la carcasa hacia adelante o hacia atrás para obtener la inclinación deseada. En uso contramarcha, el asiento debe estar siempre en la posición más inclinada.

¿Qué hacer si el asiento ha estado involucrado en un accidente?

Se recomienda reemplazar este asiento de coche si ha sido sometido a un esfuerzo violento debido a un accidente, incluso sin daños visibles. Verifique también el desgaste del arnés, las fijaciones y las costuras periódicamente.

¿Dónde guardar el manual de instrucciones?

Guarde este manual según el modelo: ya sea en el bolsillo previsto para ello, o deslizándolo entre la carcasa y la funda del asiento. Manténgalo siempre accesible para consulta.

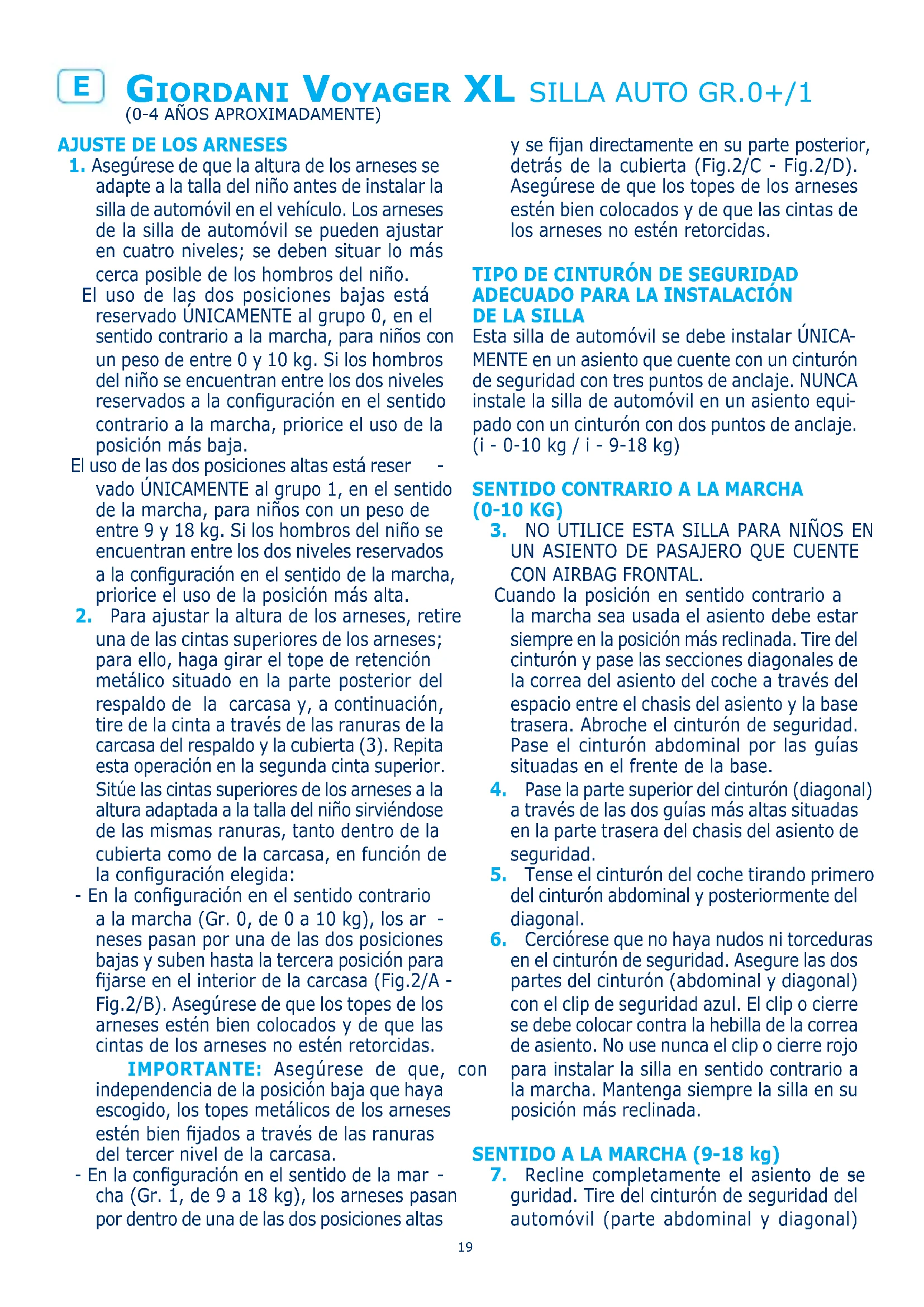

MANUAL DE USUARIO Voyager Giordani

LA MÁXIMA SEGURIDAD DEL NIÑO.

CONSERVARLO PARA FUTURAS

CONSULTAS.

P

IMPORTANTE:

LEIA ATENTAMENTE ESTE FOLHETO DE INSTRUÇÕES PARA NÃO COMPROMETER A SEGURANÇA DO SEU FILHO E CONSERVE-O PARA CONSULTAS FUTURAS.

GR

ΣΗΜΑΝΤΙΚΟ:

1. Soporte y cubierta.
2. Arnés + funda (x2).
3. Regulador (x2).
4. Correa de ajuste (x2).
5. Cierre del arnés.
6. Base.
7. Pinza de blocaje azul si se va en sentido contrario a la marcha.
8. Cojín para recién nacido.

9. Guías diagonales del cinturón (x2 - en sentido contrario a la marcha).

10. Pinza de sujeción roja para fijar el cinturón (x2 - en sentido de la marcha).

11. Guía de cinturón abdominal (x2 - en sentido de la marcha).
12. Guía de cinturón abdominal (x2 - en sentido contrario a la marcha).
13. Palanca de reclinado.

P CONTEÚDO

1. Asegúrese de que la altura de los arneses se adapte a la talla del niño antes de instalar la silla de automóvil en el vehículo. Los arneses de la silla de automóvil se pueden ajustar en cuatro niveles; se deben situar lo más cerca posible de los hombros del niño.

El uso de las dos posiciones bajas está reservado ÚNICAMENTE al grupo 0, en el sentido contrario a la marcha, para niños con un peso de entre 0 y 10 kg. Si los hombros del niño se encuentran entre los dos niveles reservados a la configuración en el sentido contrario a la marcha, priorice el uso de la posición más baja.

El uso de las dos posiciones altas está reservado ÚNICAMENTE al grupo 1, en el sentido de la marcha, para niños con un peso de entre 9 y 18 kg. Si los hombros del niño se encuentran entre los dos niveles reservados a la configuración en el sentido de la marcha, priorice el uso de la posición más alta.

1. Para ajustar la altura de los arneses, retire una de las cintas superiores de los arneses; para ello, haga girar el tope de retención metálico situado en la parte posterior del respaldo de la carcasa y, a continuación, tire de la cinta a través de las ranuras de la carcasa del respaldo y la cubierta (3). Repita esta operación en la segunda cinta superior. Sitúe las cintas superiores de los arneses a la altura adaptada a la talla del niño sirviéndose de las mismas ranuras, tanto dentro de la cubierta como de la carcasa, en función de la configuración elegida:

- En la configuración en el sentido contrario a la marcha (Gr. 0, de 0 a 10 kg), los ar -neses pasan por una de las dos posiciones bajas y suben hasta la tercera posición para fijarse en el interior de la carcasa (Fig.2/A - Fig.2/B). Asegúrese de que los topes de los arneses estén bien colocados y de que las cintas de los arneses no estén retorcidas.

IMPORTANTE: Asegúrese de que, con independencia de la posición baja que haya escogido, los topes metálicos de los arneses estén bien fijados a través de las ranuras del tercer nivel de la carcasa.

- En la configuración en el sentido de la marcha (Gr. 1, de 9 a 18 kg), los arneses pasan por dentro de una de las dos posiciones altas

y se fijan directamente en su parte posterior, detrás de la cubierta (Fig.2/C - Fig.2/D). Asegúrese de que los topes de los arneses estén bien colocados y de que las cintas de los arneses no estén retorcidas.

TIPO DE CINTURÓN DE SEGURIDAD ADECUADO PARA LA INSTALACIÓN DE LA SILLA

Esta silla de automóvil se debe instalar ÚNICA-MENTE en un asiento que cuente con un cinturón de seguridad con tres puntos de anclaje. NUNCA instale la silla de automóvil en un asiento equipado con un cinturón con dos puntos de anclaje. (i - 0-10 kg / i - 9-18 kg)

SENTIDO CONTRARIO A LA MARCHA (0-10 KG)

1. NO UTILICE ESTA SILLA PARA NIÑOS EN UN ASIENTO DE PASAJERO QUE CUENTE CON AIRBAG FRONTAL.

Cuando la posición en sentido contrario a la marcha sea usada el asiento debe estar siempre en la posición más reclinada. Tire del cinturón y pase las secciones diagonales de la correa del asiento del coche a través del espacio entre el chasis del asiento y la base trasera. Abroche el cinturón de seguridad. Pase el cinturón abdominal por las guías situadas en el frente de la base.

1. Pase la parte superior del cinturón (diagonal) a través de las dos guías más altas situadas en la parte trasera del chasis del asiento de seguridad.

2. Tense el cinturón del coche tirando primero del cinturón abdominal y posteriormente del diagonal.

3. Cerciórese que no haya nudos ni torceduras en el cinturón de seguridad. Asegure las dos partes del cinturón (abdominal y diagonal) con el clip de seguridad azul. El clip o cierre se debe colocar contra la hebilla de la correa de asiento. No use nunca el clip o cierre rojo para instalar la silla en sentido contrario a la marcha. Mantenga siempre la silla en su posición más reclinada.

1. Recline completamente el asiento de seguridad. Tire del cinturón de seguridad del automóvil (parte abdominal y diagonal)

hasta que esté totalmente extendida y pase ambos entre el espacio que queda entre el chasis del asiento y la parte trasera de la base. Abroche el cinturón de seguridad del automóvil.

1. Pase la parte abdominal del cinturón a través de las guías situadas debajo de los clips rojos. Abra el clip/cierre rojo junto a la hebilla, y sitúe la parte diagonal del cinturón dentro del clip de seguridad abierto. Cerciórese que no haya nudos ni torceduras en el cinturón de seguridad.

2. Apriete el asiento de seguridad hacía abajo, y tense ambas secciones del cinturón tirando del mismo en la dirección indicada.

3. Cierre el clip de seguridad de la parte diagonal del cinturón.

CIERRE DEL ARNÉS

1. Para bloquear el arnés, junte las dos cintas de suspensión e introdúzcalas en el cierre; oirá un «clic» (Fig.11/A). Para desbloquear el arnés, presione el botón rojo del cierre (Fig.11/B).

ARNÉS DE SEGURIDAD

1. Para apretar el arnés: Tire de las correas de ajuste que están sobre el arnés, no es necesario presionar los botones de los reguladores. ATENCIÓN: Es indispensable que el arnés esté bien ajustado para proteger mejor al niño. El espacio entre el arnés y el niño no debe superar un dedo de grosor.
2. Para aflojar el arnés: Presione los botones de los reguladores que se encuentran bajo las cintas superiores del arnés, tome el arnés por la parte inferior y tire al mismo tiempo.

INCLINACIÓN DE LA SILLA DE AUTOMÓVIL

1. Levante la palanca de ajuste situada bajo a parte delantera del asiento de la silla y empuje o tire del soporte hacia adelante o hacia atrás.

Todas las piezas textiles son desmontables. Si las manchas son superficiales, límpielas con una esponja humedecida con agua jabonosa o bien lávelas a mano con agua jabonosa a 30°C. No utilice lejía, plancha, lavadora ni secadora para limpiarlas.

COMPOSICIÓN

Estructura: 100% Polipropileno

Pinzas de fijación de las correas rojas y azules: 100% Nylon

Ejes, tornillos y muelles: Acero galvanizado

Revestimiento: 100% Poliéster

DIMENSIONES

Ancho: 54 cm;

Altura: 63 cm;

Profundidad: 44 cm.

INSTRUCCIONES DE SEGURIDAD

• ANTES DE INICIAR LA INSTALACIÓN ES IMPRESCINDIBLE LEER ATENTAMENTE ESTAS INSTRUCCIONES. UNA INSTALACIÓN INCORRECTA PUEDE SER PELIGROSA. NO UTILICE ESTA SILLA PARA NIÑOS EN UN ASIENTO DE PASAJERO QUE CUENTE CON AIRBAG FRONTAL.
• Se puede instalar en el sentido de la marcha o en sentido contrario a la marcha con un cinturón de seguridad con tres puntos de anclaje homologado de conformidad con la norma UN/ECE N.° 16 u otra norma equivalente. No se puede utilizar en asientos orientados lateralmente o hacia la parte trasera del vehículo.
• No olvide nunca fijar y ajustar correctamente el arnés del niño, y no inicie la marcha sin comprobar antes que la silla está firmemente fijada al asiento del vehículo con arreglo a las indicaciones de la presente guía de utilización.
• Es importante asegurarse de que las correas del cinturón de seguridad estén totalmente tensadas y de que la correa subabdominal del arnés esté tendida lo más baja posible para sostener correctamente la pelvis del niño.
• Asegúrese de que las correas del cinturón de seguridad o del arnés no estén retorcidas.
• La silla para niños debe estar fijada sobre el asiento de tal modo que no exista juego alguno para garantizar así la máxima protección.
• Vea el método recomendado en estas instrucciones.
• En ningún caso debe modificarse la silla ni los accesorios.
• Se recomienda sustituir la silla de automóvil si ha estado sujeta a un esfuerzo violento debido a un accidente o en caso de desgaste.
• Compruebe regularmente que el arnés no

presenta ningún signo de desgaste; fíjese en especial en los puntos de fijación, las costuras y los dispositivos de ajuste.

• En ningún caso debe dejar al niño en la silla sin vigilancia.
• Asegúrese de que ningún elemento de la silla quede atrapado en una puerta o asiento abatible.
• Si su vehículo está equipado con un asiento trasero abatible, asegúrese de que esté correctamente bloqueado en posición vertical.
• La exposición directa al sol incrementa la temperatura en el interior de los vehículos.
• Por este motivo se recomienda cubrir la silla para niños cuando esté vacía para así evitar que los componentes, en especial las fijaciones, se calienten y provoquen quemaduras al niño.
• No utilice la silla sin la cubierta y sustitúyala únicamente por una cubierta recomendada por el fabricante.
• En caso de emergencia, el niño se tiene que poder liberar rápidamente.
• La hebilla que se puede abrir de forma simple no debe estar cubierta.
• Es importante que el niño aprenda que no debe jugar con la hebilla.
• Compruebe siempre que no haya restos de alimentos o de otro tipo en el interior de la hebilla del arnés ni dentro del dispositivo de ajuste central.
• Es imprescindible inmovilizar las maletas u otros objetos pesados o puntiagudos dentro del vehículo.
• Los objetos que no estén atados pueden herir al niño en caso de accidente.
• Procure no sentar al niño vestido con ropas demasiado voluminosas en invierno.

ADVERTENCIA

• Esta silla de automóvil es un dispositivo de retención "universal" para niños. Está homologada de conformidad con la norma N.° 44/04, está adaptada a un uso general en los vehículos y es compatible con la inmensa mayoría de asientos de vehículos, salvo excepciones.
• La compatibilidad perfecta se consigue más fácilmente cuando el fabricante del vehículo declara que sus vehículos están adaptados para los dispositivos de retención "universal".
• Este dispositivo de retención está clasificado como "universal", según los criterios de ho-

mologación más estrictos, en comparación con los modelos anteriores, que ya no se ajustan a estas nuevas disposiciones.

• Adaptable únicamente a los vehículos que dispongan de cinturones de seguridad con tres puntos de anclaje, fijos o con enrolladores, homologados según la norma UN/ECE N.° 16 u otra norma equivalente.
• En caso de duda, póngase en contacto con el fabricante del dispositivo de retención o su distribuidor.
• Para conservar este manual puede colocarlo en el bolsillo previsto a tal efecto (según el modelo de silla) o bien deslizarlo entre el soporte y la cubierta del asiento.

POR RAZONES DE NATURALEZA TÉCNICA O COMERCIAL, GIORDANI PODRÁ APORTAR EN CUALQUIER MOMENTO, INCLUSO SÓLO EN UN DETERMINADO PAÍS, MODIFICACIONES A LOS MODELOS DESCRITOS EN ESTA PUBLICACIÓN QUE PUEDEN AFECTAR A LAS CARACTERÍSTICAS TÉCNICAS DE LOS MISMOS Y/O A LA FORMA, TIPO Y NÚMERO DE LOS ACCESORIOS INCLUIDOS.

E En conformidad con: ECE R 44/04
