BEDIENUNGSANLEITUNG Voyager Giordani

FÜR DIE SICHERHEIT IHRES KINDES LESEN SIE BITTE DIE

GEBRAUCHSANLEITUNG AUFMERKSAM

DURCH UND HEBEN SIE DIESE FÜR EIN SPÄTERES NACHSCHLAGEN AUF.

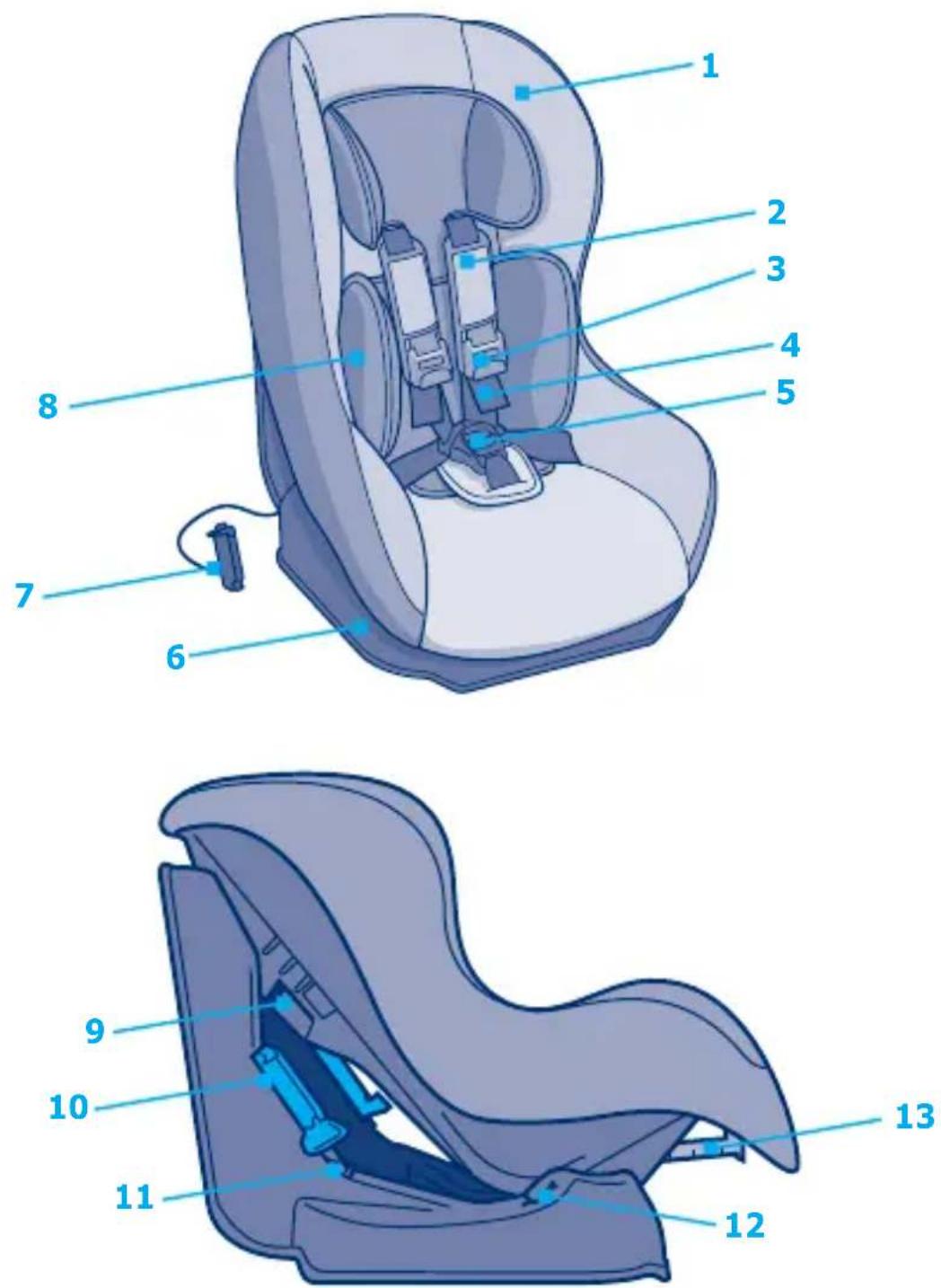

I CONTENUTO

1. Schale + Bezug.
2. Hosenträgergurt + Gurtpolster (x2).
3. Verstelleinrichtung (x2).
4. Gurtstraffer (x2).
5. Hosenträgergurtschloss.
6. Unterteil.
7. Blaue Arretierungsklemmen für Montage des Sitzes entgegen der Fahrtrichtung.
8. Sitzverkleinerer.

9. Diagonalgurtführung (x2 - bei Einbau entgegen der Fahrtrichtung).

10. Rote Arretierungsklemmen für Diagonalgurt (x2 bei Einbau in Fahrtichtung).

11. Beckengurtführungen (x2 - bei Einbau in Fahrtrichtung).
12. Beckengurtführung (x2 - bei Einbau entgegen der Fahrtrichtung).
13. Verstellhebel.

REARWARD FACING USE (0-10 KG)

HET TUIGJE AFSTELLEN

INSTALLATIE TEGEN DE RIJRICHTING IN (0-10 KG)

HET TUIGJE AFSTELLEN

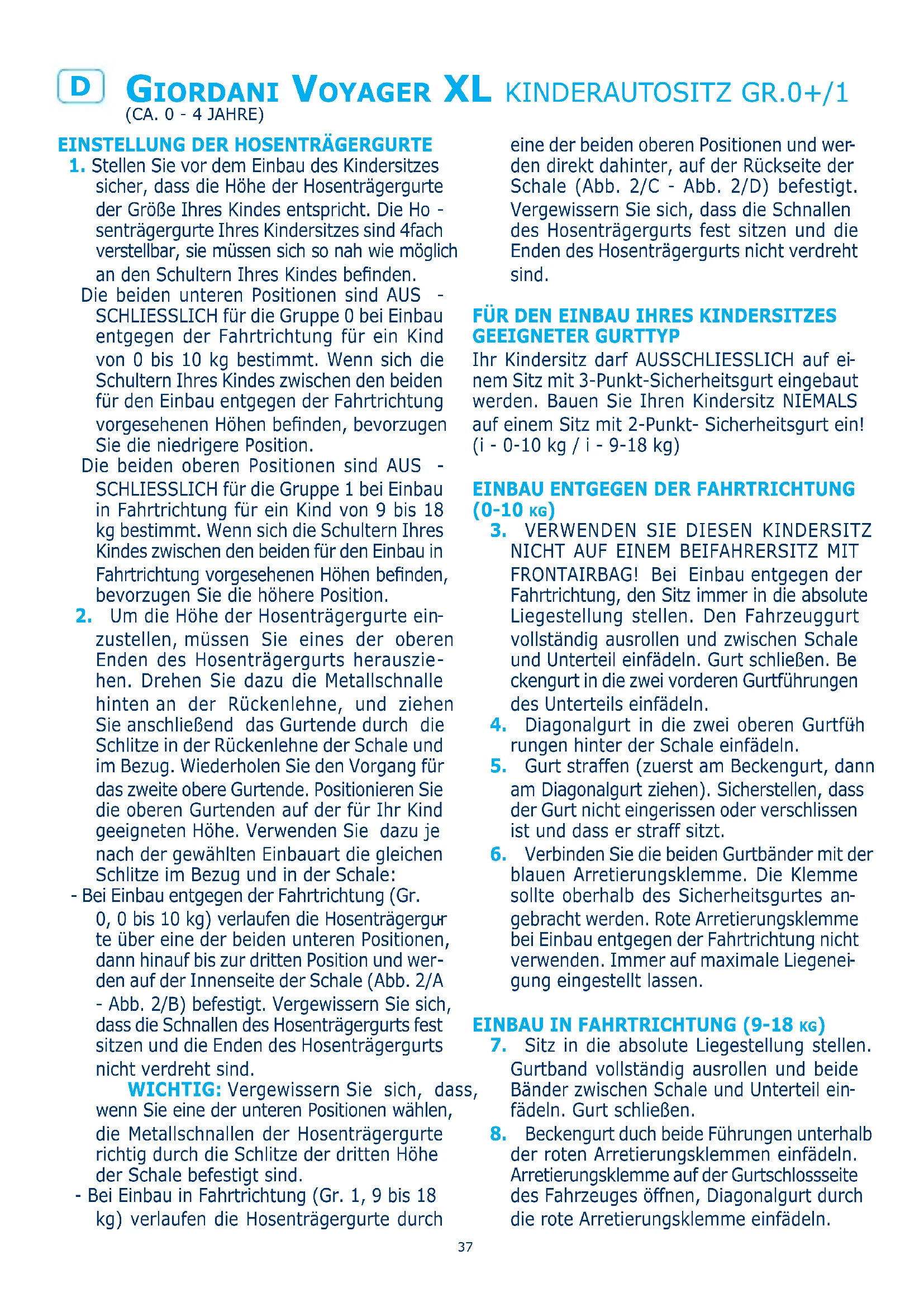

EINSTELLUNG DER HOSENTRÄGERGURTE

1. Stellen Sie vor dem Einbau des Kindersitzes sicher, dass die Höhe der Hosenträgergurte der Größe Ihres Kindes entspricht. Die Ho - senträgergurte Ihres Kindersitzes sind 4fach verstellbar, sie müssen sich so nah wie möglich an den Schultern Ihres Kindes befinden.

Die beiden unteren Positionen sind AUS - SCHLIESSLICH für die Gruppe 0 bei Einbau entgegen der Fahrtrichtung für ein Kind von 0 bis 10 kg bestimmt. Wenn sich die Schultern Ihres Kindes zwischen den beiden für den Einbau entgegen der Fahrtrichtung vorgesehenen Höhen befinden, bevorzugen Sie die niedrigere Position.

Die beiden oberen Positionen sind AUS - SCHLIESSLICH für die Gruppe 1 bei Einbau in Fahrtrichtung für ein Kind von 9 bis 18 kg bestimmt. Wenn sich die Schultern Ihres Kindes zwischen den beiden für den Einbau in Fahrtrichtung vorgesehenen Höhen befinden, bevorzugen Sie die höhere Position.

1. Um die Höhe der Hosenträgergurte einzustellen, müssen Sie eines der oberen Enden des Hosenträgergurts herausziehen. Drehen Sie dazu die Metallschnalle hinten an der Rückenlehne, und ziehen Sie anschließend das Gurtende durch die Schlitze in der Rückenlehne der Schale und im Bezug. Wiederholen Sie den Vorgang für das zweite obere Gurtende. Positionieren Sie die oberen Gurtenden auf der für Ihr Kind geeigneten Höhe. Verwenden Sie dazu je nach der gewählten Einbauart die gleichen Schlitze im Bezug und in der Schale:

- Bei Einbau entgegen der Fahrtrichtung (Gr. 0, 0 bis 10 kg) verlaufen die Hosenträgergurte über eine der beiden unteren Positionen, dann hinauf bis zur dritten Position und werden auf der Innenseite der Schale (Abb. 2/A - Abb. 2/B) befestigt. Vergewissern Sie sich, dass die Schnallen des Hosenträgergurts fest sitzen und die Enden des Hosenträgergurts nicht verdreht sind.

WICHTIG: Vergewissern Sie sich, dass, wenn Sie eine der unteren Positionen wählen, die Metallschnallen der Hosenträgergurte richtig durch die Schlitze der dritten Höhe der Schale befestigt sind.

- Bei Einbau in Fahrtrichtung (Gr. 1, 9 bis 18 kg) verlaufen die Hosenträgergurte durch

eine der beiden oberen Positionen und werden direkt dahinter, auf der Rückseite der Schale (Abb. 2/C - Abb. 2/D) befestigt. Vergewissern Sie sich, dass die Schnallen des Hosenträgergurts fest sitzen und die Enden des Hosenträgergurts nicht verdreht sind.

FÜR DEN EINBAU IHRES KINDERSITZES GEEIGNETER GURTTYP

Ihr Kindersitz darf AUSSCHLIESSLICH auf einem Sitz mit 3-Punkt-Sicherheitsgurt eingebaut werden. Bauen Sie Ihren Kindersitz NIEMALS auf einem Sitz mit 2-Punkt- Sicherheitsgurt ein! (i - 0-10 kg / i - 9-18 kg)

EINBAU ENTGEGEN DER FAHRTRICHTUNG (0-10 KG)

1. VERWENDEN SIE DIESEN KINDERSITZ NICHT AUF EINEM BEIFAHRERSITZ MIT FRONTAIRBAG! Bei Einbau entgegen der Fahrtrichtung, den Sitz immer in die absolute Liegestellung stellen. Den Fahrzeuggurt vollständig ausrollen und zwischen Schale und Unterteil einfädeln. Gurt schließen. Beckengurt in die zwei vorderen Gurtführungen des Unterteils einfädeln.

2. Diagonalgurt in die zwei oberen Gurtführungen hinter der Schale einfädeln.

3. Gurt straffen (zuerst am Beckengurt, dann am Diagonalgurt ziehen). Sicherstellen, dass der Gurt nicht eingerissen oder verschlissen ist und dass er straff sitzt.

4. Verbinden Sie die beiden Gurtbänder mit der blauen Arretierungsklemme. Die Klemme sollte oberhalb des Sicherheitsgurtes angebracht werden. Rote Arretierungsklemme bei Einbau entgegen der Fahrtrichtung nicht verwenden. Immer auf maximale Liegeneigung eingestellt lassen.

EINBAU IN FAHRTRICHTUNG (9-18 kg)

1. Sitz in die absolute Liegestellung stellen. Gurtband vollständig ausrollen und beide Bänder zwischen Schale und Unterteil einfädeln. Gurt schließen.

2. Beckengurt durch beide Führungen unterhalb der roten Arretierungsklemmen einfädeln. Arretierungsklemme auf der Gurtschlossseite des Fahrzeuges öffnen, Diagonalgurt durch die rote Arretierungsklemme einfädeln.

3. Kindersitz fest gegen die Rückenlehne des Fahrzeuges drücken. Gurt in der angezeigten Richtung straff ziehen. Sicherstellen, dass der Gurt nicht eingerissen oder verschlissen ist und dass er straff sitzt.

4. Rote Arretierungsklemme über dem Diagonalgurt schließen.

HOSENTRÄGERGURTSCHLOSS

1. Um den Hosenträgergurt zu verriegeln, fügen Sie die beiden Schließteile zusammen und stecken Sie diese in das Gurtschloss. Sie müssen einen deutlichen Klicklaut hören (Abb. 11/A). Zum Entriegeln des Hosenträgergurtes drücken Sie auf die rote Taste des Schlosses (Abb. 11/B).

EINSTELLEN DES HOSENTRÄGERGURTES

1. Hosenträgergurt straffen: Ziehen Sie an den Gurtstraffern, die sich an den Hosenträger gurten befinden. Die Verstelltasten müssen dafür nicht gedrückt werden.

ACHTUNG: Die korrekte Einstellung des Hosenträgergurts ist für den optimalen Schutz Ihres Kindes unerlässlich. Zwischen dem Hosenträgergurt und dem Kind sollte maximal ein Fingerbreit Platz sein.

1. Hosenträgergurt lockern: Drücken Sie auf die Verstelltasten, die sich am oberen Ende der Hosenträgergurte befinden. Fassen Sie die unteren Gurtenden, und ziehen Sie gleichzeitig daran.

NEIGEN DES KINDERSITZES

1. Drücken Sie den Verstellhebel vorne an der Unterseite der Sitzfläche nach oben, ziehen oder drücken Sie dann die Schale nach vorne oder nach hinten.

PFLEGEHINWEISE

Alle Textilteile sind abnehmbar. Sie können bei leichter Verschmutzung mit einem feuchten Schwamm und Seifenwasser gereinigt oder von Hand bei 30°C in Seifenwasser gewaschen werden. Kein chlorhaltiges Reinigungsmittel verwenden, nicht bügeln. Nicht für Waschmaschinen und Trockner geeignet.

EINGESETZTE MATERIALIEN

Schale: 100% Polypropylen

Rote und blaue Arretierungsklemmen: 100% Nylon

Achsen, Schrauben und Federn: Galvanisierter Stahl

Bezug: 100% Polyester

ABMESSUNGEN

B. 54 cm;
H. 63 cm;
T. 44 cm.

SICHERHEITSHINWEISE

- LESEN SIE DIESE ANLEITUNG SORGFÄLTIG, BEVOR SIE MIT DEM EINBAU BEGINNEN. EIN UNKORREKTER EINBAU KANN GEFÄHRLICH SEIN. VERWENDEN SIE DIESEN KINDERSITZ NICHT AUF EINEM BEIFAHRERSITZ MIT FRONTAIRBAG!

- Der Sitz kann mit einem 3-Punkt-Sicherheitsgurt gemäß der UN/ECE-Regelung Nr. 16 oder einem vergleichbaren Standard in Fahrtrichtung oder entgegen der Fahrtrichtung befestigt werden. Verwenden Sie ihn nicht auf Sitzen, die zur Seite oder nach hinten gedreht sind.

- Denken Sie immer daran, den Hosenträ - gergurt des Kindes korrekt zu befestigen, und starten Sie nie, ohne sich vorher zu vergewissern, dass der Kindersitz, wie in dieser Anleitung beschrieben, fest an dem Autositz fixiert ist.

- Es ist wichtig, dass die Gurtbänder des Sicherheitsgurts richtig gespannt sind und der Beckengurt des Hosenträgergurts so niedrig wie möglich sitzt, um dem Becken Ihres Kindes geeigneten Rückhalt zu bieten.

- Vergewissern Sie sich, dass die Gurtbänder des Sicherheitsgurts und des Hosenträgergurts nicht verdreht sind.

- Um den maximalen Schutz zu erzielen, muss der Kindersitz fest am Autositz fixiert sein und darf kein Spiel haben.

- Siehe die beschriebene Methode in dieser Anleitung.

- In keinem Fall dürfen der Sitz verändert oder Elemente hinzugefügt werden.

- Es wird empfohlen, diesen Kindersitz auszu tauschen, wenn er einer starken Beanspruchung aufgrund eines Unfalls ausgesetzt war oder wenn er verschlissen ist.

- Vergewissern Sie sich regelmäßig, dass der Hosenträgergurt keinerlei Verschleißerscheinungen aufweist; überprüfen Sie besonders

die Befestigungsstellen, Nähte und Einstellvorrichtungen.

- Lassen Sie Ihr Kind nie unbeaufsichtigt in dem Sitz.

- Vergewissern Sie sich, dass kein Element des Sitzes in einer Tür oder einem umklappbaren Sitz eingeklemmt ist.

- Wenn Ihr Auto mit einem umklappbaren Rücksitz ausgestattet ist, vergewissern Sie sich, dass er korrekt in vertikaler Position verriegelt ist.

- Direkte Sonneneinstrahlung erhöht die Temperatur im Fahrzeuginneren.

- Daher wird empfohlen, den Kindersitz ab - zudecken, wenn er unbenutzt ist, um zu verhindern, dass Teile insbesondere an den Befestigungen sich erhitzen und das Kind sich daran verbrennt.

- Verwenden Sie diesen Sitz nicht ohne den dazugehörigen Bezug und ersetzen Sie diesen nur durch einen vom Händler empfohlenen Bezug.

- Im Notfall muss das Kind schnell befreit werden können.

- Das leicht zu öffnende Gurtschloss darf daher niemals verdeckt werden.

- Bringen Sie Ihrem Kind bei, dass mit dem Gurtschloss nicht gespielt werden darf.

- Vergewissern Sie sich immer, dass das Hosenträgergurtschloss oder die zentrale Verstelleinrichtung frei von Lebensmittelresten oder anderen Fremdkörpern ist.

- Gepäckstücke und andere schwere oder spitze Gegenstände müssen im Wageninneren fest verstaut werden.

- Bei Unfällen können nicht befestigte Gegenstände das Kind verletzen.

- Achten Sie im Winter beim Anschnallen des Kindes darauf, dass es nicht zu dick ange - zogen ist.

ACHTUNG

- Dieser Kindersitz ist ein Kinderrückhaltesystem der Kategorie „Universal“. Es ist nach der Regelung Nr. 44/04 genehmigt für die allgemeine Verwendung in Fahrzeugen und passt in die meisten - jedoch nicht alle - Fahrzeugsitze.

- Ein korrekter Einbau des Kindersitzes kann erwartet werden, wenn der Fahrzeughersteller erklärt, dass seine Fahrzeuge für den Einbau eines „Universal“- Kinderrückhaltesystems geeignet sind.

- Dieses Kinderrückhaltesystem wurde nach strengeren Zulassungskriterien in die Kategorie „Universal“ eingestuft als frühere Modelle, die diese neuen Bestimmungen nicht mehr erfüllen.

- Nur geeignet für Fahrzeuge mit 3-Punkt-Sicherheitsgurten (fest oder mit Aufrollvorrichtung) gemäß der UN/ECE-Regelung Nr. 16 oder einem vergleichbaren Standard.

- Wenden Sie sich in Zweifelsfällen an den Hersteller des Rückhaltesystems oder an Ihren Händler.

- Bewahren Sie diese Anleitung je nach Mo dell in der dafür vorgesehenen Tasche oder zwischen der Schale und dem Bezug der Sitzfläche auf.

AUS TECHNISCHEN ODER KOMMERZIELLEN-GRÜNDEN KANN GIORDANI JEDERZEIT AUCH NUR IN EINEM BESTIMMTEN LAND ÄNDERUNGEN AN DEN IN DIESEM HEFT BESCHRIEBENEN MO-DELLEN ANBRINGEN, DIE TECHNISCHE EIGENSCHAFTEN DERSELBEN UND/ODER FORM, TYP UND NUMMER DER GELIEFERTEN ZUBEHÖRTEILE BETREFFEN KÖNNEN.

Manufactured by:

Teamtex

D In Übereinstimmung mit: ECE R 44/04
