TA2 - Ricevitore Humantechnik - Manuale utente e istruzioni gratuiti

Marca	Humantechnik
Modello	TA2
Tipo di prodotto	Amplificatore telefonico (ricevitore)
Dimensioni (A x L x P)	52 x 115 x 157 mm
Peso	253 g
Colore	Bianco polare
Alimentazione di rete	Alimentatore 230 V, 50 Hz / 6 V
Alimentazione a batteria	4 pile Mignon LR6 1,5 V (o ricaricabili)
Amplificazione max.	30 dB ± 20 %
Connettività	Presa jack 3,5 mm, presa combinato (RJ11), presa telefono (RJ11)
Funzioni	Amplificazione del suono del microtelefono, regolazione del volume (potenziometro), regolazione del tono, accensione automatica alla risposta, spegnimento automatico 60 s dopo aver riagganciato
Accessori speciali	Ciclo magnetico (A-4921-0), cordone monaurale (A-4940-0), cordone binaurale (A-4950-0)
Adattabilità	Interruttori di cablaggio interno (2 varianti)
Manutenzione e pulizia	Panno morbido leggermente umido; non usare alcol, diluente o solvente; evitare l'esposizione al sole, temperature elevate, umidità, vibrazioni
Sicurezza	Non protetto contro gli schizzi d'acqua; non posizionare liquidi o fonti di combustione nelle vicinanze; batterie al riparo dal calore
Garanzia	Riparazione gratuita a determinate condizioni (imballaggio originale, carta di garanzia, numero di serie)
Norme	CE

Domande frequenti - TA2 Humantechnik

Come collegare l'amplificatore TA2 al mio telefono?

Scollegare la spina telefonica dalla base. Rimuovere il cavo del microtelefono dalla base e inserire la spina RJ11 nella presa sul retro del TA2. Quindi, collegare il cavo di collegamento fornito con il TA2 nella presa della base e nella presa telefonica a muro.

L'amplificatore non si accende. Cosa fare?

Verificare che l'alimentatore sia collegato e che la spina sia ben inserita nella presa di alimentazione del TA2. Se si utilizzano pile, aprire il vano batterie e assicurarsi che siano inserite correttamente e non scariche. La spia luminosa verde deve accendersi alla risposta.

Come regolare il volume e il tono?

Utilizzare il potenziometro del volume situato nella parte superiore dell'apparecchio per regolare l'intensità del suono. Più alto è il numero, più forte è il suono. Il pulsante di regolazione del tono consente di modificare la qualità del suono secondo le proprie preferenze.

Posso utilizzare il TA2 con pile ricaricabili?

Sì, è possibile utilizzare batterie ricaricabili di tipo Mignon LR6 (AA) della stessa dimensione. Assicurarsi di utilizzare 4 pile o batterie nuove e correttamente caricate. Il TA2 funziona anche con alimentatore di rete fornito.

Cosa posso collegare alla presa jack 3,5 mm?

È possibile collegare un piccolo auricolare (es. lettore MP3), un ciclo magnetico per apparecchi acustici (posizione T/MT) o cordoni mono/binaurali per cuscinetti auricolari. Quando un accessorio è collegato, il suono del microtelefono viene disattivato per evitare fischi.

Il TA2 emette fischi. Come risolvere?

Ridurre il volume utilizzando il potenziometro. Assicurarsi che il microtelefono non sia troppo vicino al TA2. Se il problema persiste, sostituire le pile o le batterie con nuove.

Come adattare il TA2 se il tono è assente?

Alcuni telefoni hanno un cablaggio diverso. Aprire il vano batterie e utilizzare un piccolo cacciavite per cambiare la posizione degli interruttori interni. Il manuale descrive due varianti: regolazione standard e variante 2. Assicurarsi che gli interruttori siano in battuta.

Dove posso trovare accessori come il ciclo magnetico?

Gli accessori speciali (ciclo magnetico A-4921-0, cordone monaurale A-4940-0, cordone binaurale A-4950-0) sono disponibili presso il vostro rivenditore specializzato o direttamente dal produttore Humantechnik.

Come pulire l'amplificatore TA2?

Utilizzare un panno morbido leggermente umido. Non usare mai alcol, diluente o solventi organici. Evitare l'esposizione prolungata al sole, al calore, all'umidità e alle vibrazioni.

Cosa fare in caso di guasto in garanzia?

Contattare il rivenditore o il produttore. La garanzia copre la riparazione gratuita se l'apparecchio viene restituito nell'imballaggio originale con la carta di garanzia debitamente compilata e il numero di serie. Non si applica in caso di cattiva manipolazione o riparazione non autorizzata.

MANUALE UTENTE TA2 Humantechnik

Istruzioni per l'uso

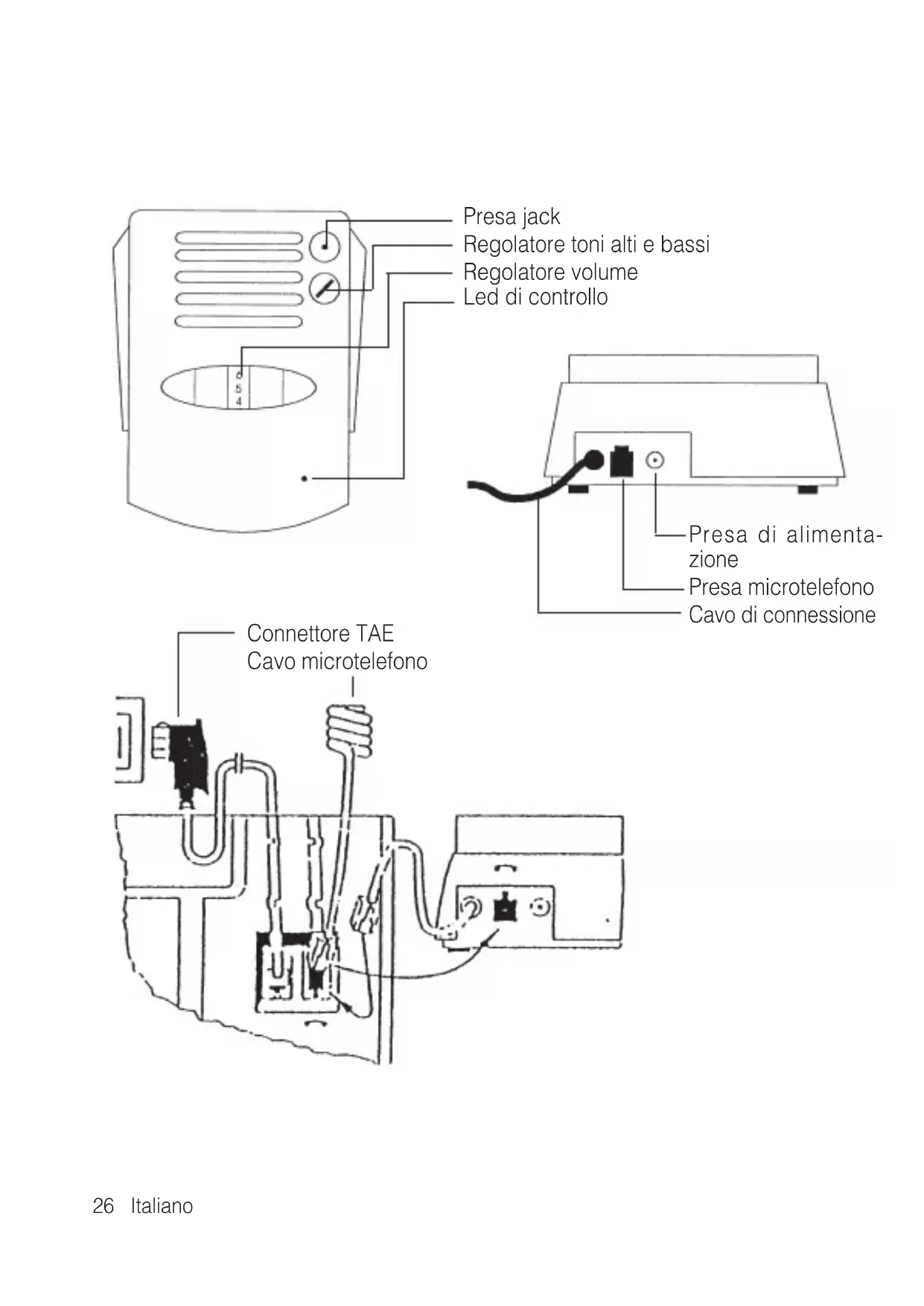

Pagina 26

Amplificatore telefonico

E

Presa jack
Regolatore toni alti e bassi
Regolatore volume
Led di controllo

Ci congratuliamo con Voi per l'acquisto dell'amplificatore telefonico TA-2. Ci auguriamo che possa utilizzarlo a lungo. Avete scelto un sistema moderno ed affidabile! Vi invitiamo a leggere attentamente le istruzioni per l'uso che vi permetteranno di mettere correttamente in funzione l'impianto e di conoscere tutte le possibilità che questo offre.

Volume di fornitura

Controllare che nel volume di fornitura siano presenti tutti gli elementi qui elencati:

• TA-2
• alimentatore a spina da 6 V
• istruzioni per l'utilizzo
• scheda di garanzia

Se dovessero mancare alcuni degli oggetti elencati nel volume di fornitura, rivolgersi subito al rivenditore autorizzato o direttamente al produttore.

Messa in funzione

Per mettere in funzione l'amplificatore telefonico, procedere come segue.

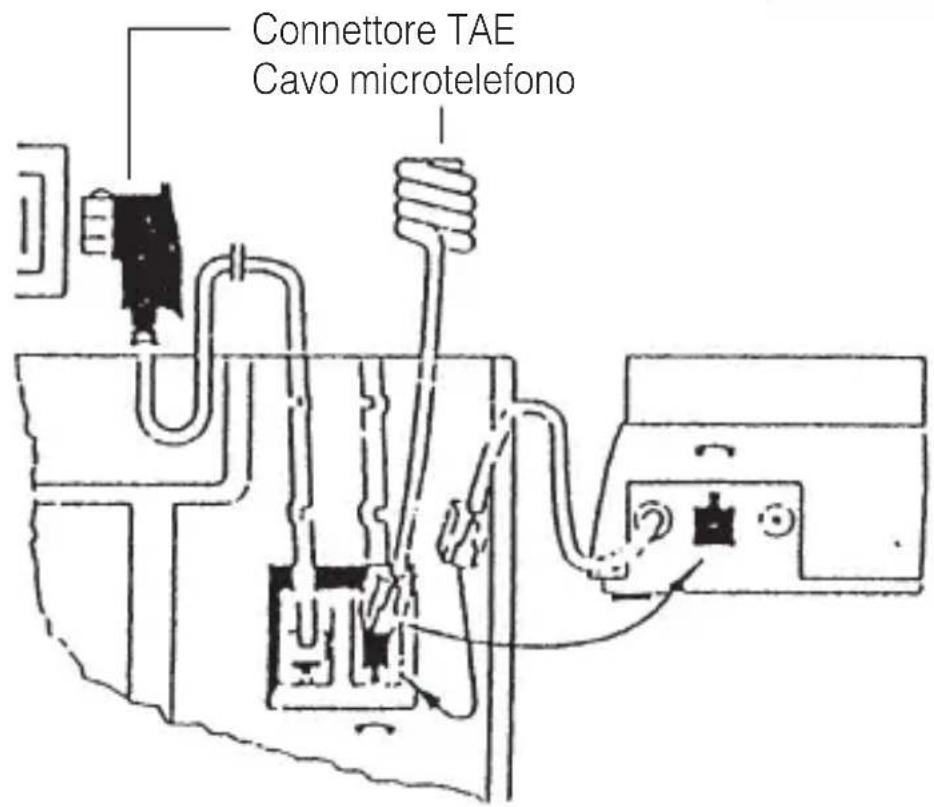

1. Cavo microtelefono

Estrarre innanzitutto il connettore TAE dalla presa dell'attacco telefonico.

Staccare il cavo del microtelefono dal canale passacavi sul lato inferiore del telefono, premendo la clip di fissaggio sul connettore ed estraendola insieme al cavo. Questo connettore del cavo del microtelefono viene inserito completamente nella presa sul lato posteriore dell'amplificatore telefonico, contrassegnato dal relativo simbolo.

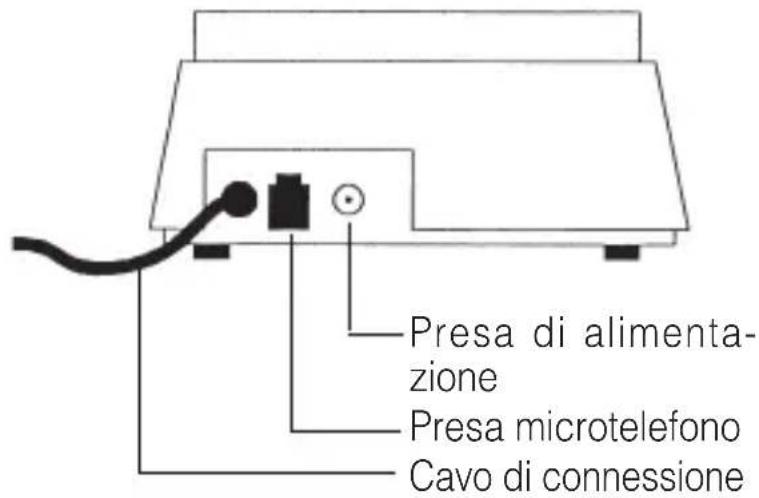

2. Cavo di connessione

Il connettore sull'estremità del cavo di collegamento dell'amplificatore telefonico deve essere inserito nella presa del microtelefono sulla base dell'apparecchio telefonico, mentre il cavo nel canale passacavi libero. Collegare quindi il connettore TAE alla presa dell'attacco telefonico. Il telefono è ora di nuovo funzionante.

Attivazione

L'amplificatore telefonico si attiva automaticamente quando si solleva il microtelefono. Lo stato di attivazione viene indicato dall'accensione del led di controllo verde posto sul lato superiore dell'apparecchio.

Regolazione del volume e del tono

Il volume del segnale telefonico può essere regolato liberamente con il regolatore che si trova sul lato superiore dell'amplificatore. Si aumenta il volume ruotando il regolatore in direzione dei valori massimi della scala, mentre lo si diminuisce ruotandolo in direzione opposta. Il re golatore fa uno scatto quando raggiunge il punto finale della regolazione. Non cercare pertanto di girare ulteriormente il regolatore. La tonalità dell'amplificatore può essere regolata con il regolatore dei toni alti e bassi.

Disattivazione

60 secondi dopo che si è riaggancia- to il microtelefono, l'amplificatore si disattiva automaticamente. Il led di controllo verde si spegne.

Possibilità di collegamento

Sulla presa jack da 3.5 mm che si trova sull'amplificatore TA-2 si possono collegare i seguenti accessori:

• piccoli auricolari, p. es. quelli di un walkman;
• i portatori di protesi acustiche possono collegare un telefilo alla presa jack; le protesi acustiche devono quindi essere impostate su "T" o "MT"; il volume può così poi essere regolato semplicemente con il regolatore dell'amplificatore TA-2,
• le protesi acustiche con terminale audio permettono una connessione diretta tra la linea telefonica e l'apparecchio acustico. A tal fine sono disponibili i cavo monoaurale (per i portatori di protesi su un orecchio solo) e il cavo binaurale (per portatori di protesi su entrambe le orecchie).

Attenzione! Se la presa jack è occupata, l'altoparlante del microtelefono è disattivato per evitare retroazioni.

Accessori opzionali

• Telefilo, no. d'ordine A-4921-0
• Cavo monoaurale, no. d'ordine A-4940-0
• Cavo binaurale, no. d'ordine A-4950-0

Il TA-2 può essere anche collegato ai seguenti impianti tramite presa jack:

• sistemi di trasmissione ad infrarossi,
• sistemi di trasmissione radio,
• sistemi di trasmissione a loop circolare.

Alimentazione dell'amplificatore telefonico TA-2

Alimentazione da rete

Utilizzare solo l'alimentatore contenuto nel volume di fornitura. Il connetto-re sull'estremità del cavo dell'alimen-tatore viene inserito nella presa che si trova sul lato posteriore dell'amplifi-catore telefonico e che è contrassegnata dal corrispondente simbolo. Inserire quindi l'alimentatore nella normale presa di casa da 230 V.

In caso di caduta di rete, l'amplificatore TA-2 può essere utilizzato solo con le batterie di cui è dotato (vedi Funzionamento a batteria).

Funzionamento a batteria

Aprire il vano batterie spostando, lateralmente verso l'esterno, il coperchio del vano che si trova sul lato inferiore dell'amplificatore telefonico. Inserire 4 batterie facendo attenzione alla polarità e richiudere il vano con il coperchio. Utilizzare sempre 4 batterie mignon nuove (tipo LR6) oppure batterie con la stessa forma.

In caso di guasti

Il comparire di un guasto non significa necessariamente che si è in presenza di un difetto dell'amplificatore telefonico. Si possono risparmiare sia tempo sia denaro se si rimuovono le cause dei guasti senza ricorrere all'aiuto del servizio assistenza. Le seguenti indicazioni servono come ausili per poter rimuovere indipendentemente i guasti:

Microtelefono sollevato ma nessun segnale di linea

• Controllare se tutti i connettori sono inseriti correttamente.
• Cavo microtelefono sull'amplificatore/sul microtelefono.
• Cavo di collegamento sull'apparecchio/presa telefonica.
• Staccare ancora, se necessario, tutti i connettori e reinserirli (errore di contatto).

Il collegamento è esistente ma l'amplificatore non funziona

• Controllare l'attacco dell'alimentatore.
• Aprire il vano batterie e controllare che le batterie siano inserite correttamente.
• Se necessario, sostituire le batterie con batterie nuove o con batterie cariche dello stesso tipo.

L'amplificatore emette fischi

- Diminuire leggermente il volume e fare attenzione a che il microtelefono non si trovi troppo vicino all'amplificatore.

- Se necessario, sostituire le batterie con batterie nuove o con batterie cariche dello stesso tipo.

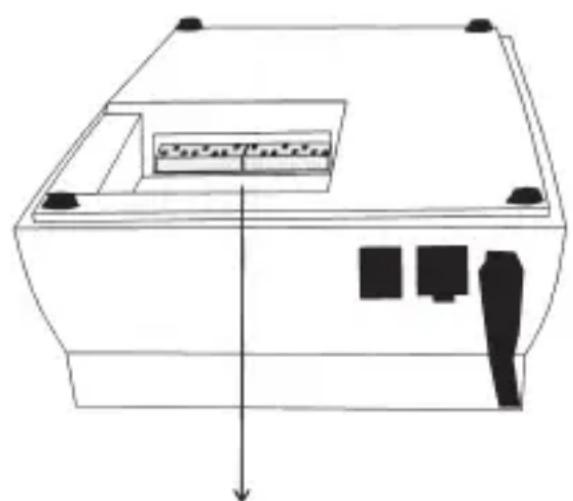

Adattamento del TA-2 - Modifica della disposizione cavi

A causa della diversa disposizione dei cavi di vari telefoni (p.e. T-Easy P210) il funzionamento dell'amplificatore TA-2 su questi telefoni non può essere assicurato. Il TA-2 può comunque essere adattato a diverse disposizioni di cavi. A tal fine è necessario modificare l'interruttore dip nel vano batterie del TA-2.

Le impostazioni possibili sono di due tipi:

impostazione standard (stato di consegna del TA-2) e l'impostazione per la variante 2.

Impostazione standard

Impostazione per variante 2

Attenzione!

1. Utilizzare un cacciavite di piccole dimensioni per regolare gli inter-ruttori dip.
2. Assicurarsi che gli interruttori dip abbiano raggiunto completamente la posizione finale.
3. Evitare altre impostazioni degli interruttori dip.

Manutenzione

Tutti gli apparecchi non necessitano di manutenzione. Pulire le possibili impurità con un panno umido e morbido. Non utilizzare mai alcool, diluenti o altri solventi organici.

Evitare una prolungata esposizione degli apparecchi ai raggi solari e proteggerli da eccessivo calore, umidità elevata e da forti scosse meccaniche.

Avviso importante: Questo prodotto non è protetto dagli schizzi. Non appoggiare contenitori di liquidi (ad esempio un vaso da fiori), né fiamme libere (ad esempio una candela) nelle vicinanze del prodotto.

Verificare che le batterie non siano esposte a luce solare, fuoco o a fonti di calore simili.

Garanzia

TA-2 ha un funzionamento estremamente sicuro. Se si dovessero però presentare dei guasti, nonostante la sia montata ed utilizzata correttamente, contattare il rivenditore specializzato o rivolgersi direttamente al produttore. La prestazione di garanzia comprende la riparazione gratuita e la spedizione di ritorno gratuita dopo che è stata inviata anche la confezione originale, che deve pertanto essere conservata. La garanzia perde validità in caso di danni provocati da un utilizzo improprio o da tentativi di riparazione da parte di persone non autorizzate (distruzione del sigillo di garanzia). Le riparazioni coperte da garanzia vengono effettuate solo se viene inviato il certificato di garanzia compilato dal rivenditore autorizzato o quello originale in caso si fosse acquistato l'apparecchio direttamente presso il produttore.

Deve in qualsiasi caso essere indicato anche il numero dell'apparecchio.

Smaltimento delle appa-recchiature elettriche ed elettro-

niche (norme da osservare nei paesi dell'Unione Europea e in altri paesi europei nei quali sia prevista la raccolta separata di questo tipo di apparecchiature).

Il simbolo riportato sul prodotto o sulla confezione indica che il telefono non deve essere smaltito attraverso i normali canali di smaltimento dei rifiuti domes tici ma portato a un centro di raccolta per il riciclo delle apparecchia ture elettriche ed elettroniche. Il corretto smaltimento dell'ap-

parecchio telefonico rappresenta un contributo attivo alla protezione dell'ambiente e della sa lute dei cittadini. Al contrario, uno smaltimento non corretto costituisce un pericolo per l'ambiente e la salute dei cittadini. Il riciclaggio dei materiali contribuisce a ridurre l'utilizzo delle materie prime.

Per ulteriori informazioni sul riciclaggio di questo prodotto rivolgersi alle autorità locali, al Comune o al negozio presso il quale è stato effettuato l'acquisto.

Dati tecnici:

Dimensioni: 52 x 115 x 157 mm (A x L x P)

Colore: bianco

Peso: 253 g

Fattore d'amplificazione: max. 30 dB ± 20 %

Alimentazione: tramite alimentatore a spina da 6 V su 230 V, 50 Hz o con 4 batterie mignon da 1,5 V (tipo LR6)

Prodotto conforme alle direttive dell'Unione Europea.

Per ottenere una dichiarazione di conformità CE di questo articolo rivolgersi al proprio rivenditore o direttamente al produttore.

Ci riserviamo di effettuare modifiche tecniche.
