Merk	Humantechnik
Model	TA2
Producttype	Telefoonversterker (ontvanger)
Afmetingen (H x B x D)	52 x 115 x 157 mm
Gewicht	253 g
Kleur	Polair wit
Netvoeding	Voedingsadapter 230 V, 50 Hz / 6 V
Batterijvoeding	4 Mignon LR6 1,5 V batterijen (of oplaadbare)
Maximale versterking	30 dB ± 20 %
Aansluitingen	3,5 mm jackaansluiting, combinatie-aansluiting (RJ11), telefoonaansluiting (RJ11)
Functies	Versterking van hoorn geluid, volume regeling (potentiometer), toonregeling, automatische inschakeling bij opnemen, automatische uitschakeling 60 s na neerleggen
Speciale accessoires	Magnetische lus (A-4921-0), monauraal snoer (A-4940-0), binauraal snoer (A-4950-0)
Aanpasbaarheid	Interne bedradingsschakelaars (2 varianten)
Onderhoud en reiniging	Zachte, licht vochtige doek; geen alcohol, thinner of oplosmiddelen gebruiken; blootstelling aan zon, hoge temperaturen, vocht, trillingen vermijden
Veiligheid	Niet beschermd tegen spatwater; geen vloeistoffen of verbrandingsbronnen in de buurt plaatsen; batterijen uit de buurt van warmte houden
Garantie	Gratis reparatie onder voorwaarden (originele verpakking, garantiekaart, serienummer)
Normen	CE

Veelgestelde vragen - TA2 Humantechnik

Hoe sluit ik de TA2 versterker aan op mijn telefoon?

Haal de telefoonstekker uit het basisstation. Verwijder het snoer van de hoorn uit het basisstation en steek de RJ11-stekker in de aansluiting aan de achterkant van de TA2. Sluit vervolgens het meegeleverde aansluitsnoer van de TA2 aan op het basisstation en op het telefoonstopcontact.

De versterker gaat niet aan. Wat moet ik doen?

Controleer of de voedingsadapter is aangesloten en de stekker goed in de voedingsaansluiting van de TA2 zit. Als u batterijen gebruikt, open dan het batterijvak en zorg ervoor dat ze correct zijn geplaatst en niet leeg zijn. Het groene lampje moet branden bij het opnemen.

Hoe stel ik het volume en de toon in?

Gebruik de volumepotentiometer bovenaan het apparaat om het geluidsvolume aan te passen. Hoe hoger het getal, hoe luider het geluid. Met de toonregelknop kunt u de geluidskwaliteit naar wens aanpassen.

Kan ik de TA2 gebruiken met oplaadbare batterijen?

Ja, u kunt oplaadbare batterijen van het type Mignon LR6 (AA) met dezelfde maat gebruiken. Zorg ervoor dat u 4 nieuwe of correct opgeladen batterijen gebruikt. De TA2 werkt ook op netstroom met de meegeleverde adapter.

Wat kan ik aansluiten op de 3,5 mm jackaansluiting?

U kunt er een kleine oortelefoon (bijv. walkman), een magnetische lus voor hoortoestellen (stand T/MT), of monaurale/binaurale snoeren voor oorschelpen op aansluiten. Wanneer een accessoire is aangesloten, wordt het geluid van de hoorn uitgeschakeld om fluiten te voorkomen.

De TA2 maakt fluitgeluiden. Hoe los ik dit op?

Verminder het volume met de potentiometer. Zorg ervoor dat de hoorn niet te dicht bij de TA2 is. Als het probleem aanhoudt, vervang de batterijen of accu's door nieuwe.

Hoe pas ik de TA2 aan als de kiestoon ontbreekt?

Sommige telefoons hebben een andere bedrading. Open het batterijvak en gebruik een kleine schroevendraaier om de positie van de interne schakelaars te wijzigen. De gebruiksaanwijzing beschrijft twee varianten: standaardinstelling en variant 2. Zorg ervoor dat de schakelaars volledig zijn ingedrukt.

Waar kan ik accessoires zoals de magnetische lus vinden?

De speciale accessoires (magnetische lus A-4921-0, monauraal snoer A-4940-0, binauraal snoer A-4950-0) zijn verkrijgbaar bij uw gespecialiseerde dealer of rechtstreeks bij de fabrikant Humantechnik.

Hoe reinig ik de TA2 versterker?

Gebruik een zachte, licht vochtige doek. Gebruik nooit alcohol, thinner of organische oplosmiddelen. Vermijd langdurige blootstelling aan zon, hitte, vocht en trillingen.

Wat te doen bij een defect onder garantie?

Neem contact op met uw dealer of de fabrikant. De garantie dekt gratis reparatie als het apparaat wordt teruggezonden in de originele verpakking met de volledig ingevulde garantiekaart en het serienummer. De garantie geldt niet bij verkeerd gebruik of ongeautoriseerde reparaties.

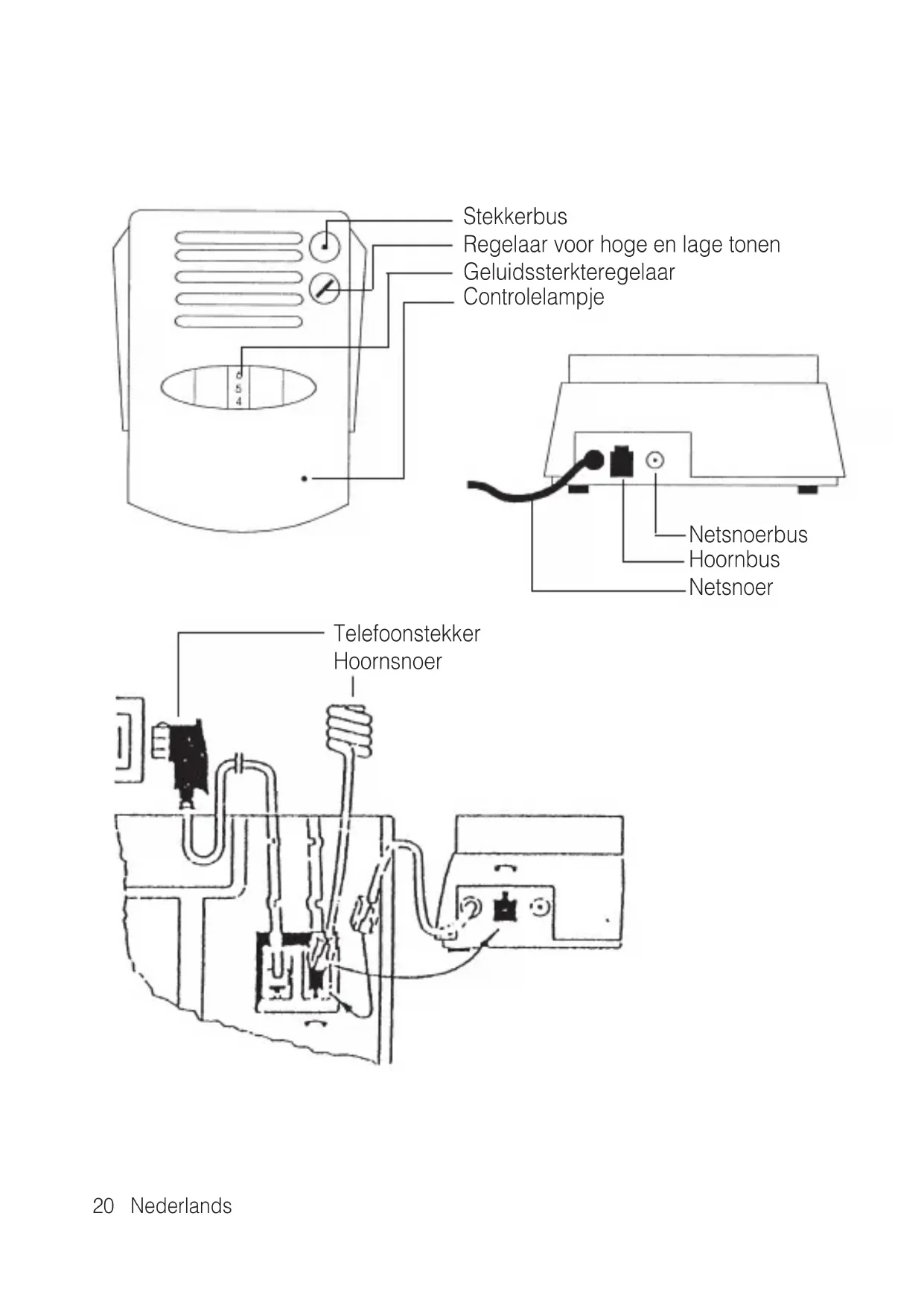

GEBRUIKSAANWIJZING TA2 Humantechnik

Stekkerbus
Regelaar voor hoge en lage tonen
Geluidssterkteregelaar
Controlelampje

Hartelijk gefeliciteerd met uw aankoop van de telefoonhoorn-versterker TA-2. Wij hopen dat u er veel plezier aan zult beleven. U heeft daarmee gekozen voor een modern en betrouwbaar systeem. Lees deze gebruiksaanwijzing zorgvuldig door om het systeem correct in gebruik te kunnen nemen en met alle mogelijkheden van het systeem vertrouwd te worden.

Leveringsomvang

Controleer of alle hierna opgesomde onderdelen aanwezig zijn:

• TA-2
• 6 V-voedingseenheid
• gebruiksaanwijzing
• garantiekaart

Indien bepaalde onderdelen ontbreken, dient u onmiddellijk contact op te nemen met uw audicien of rechts-treeks met de fabrikant.

Ingebruikname

Om de hoornversterker in gebruik te kunnen nemen, moet u enkele handelingen uitvoeren:

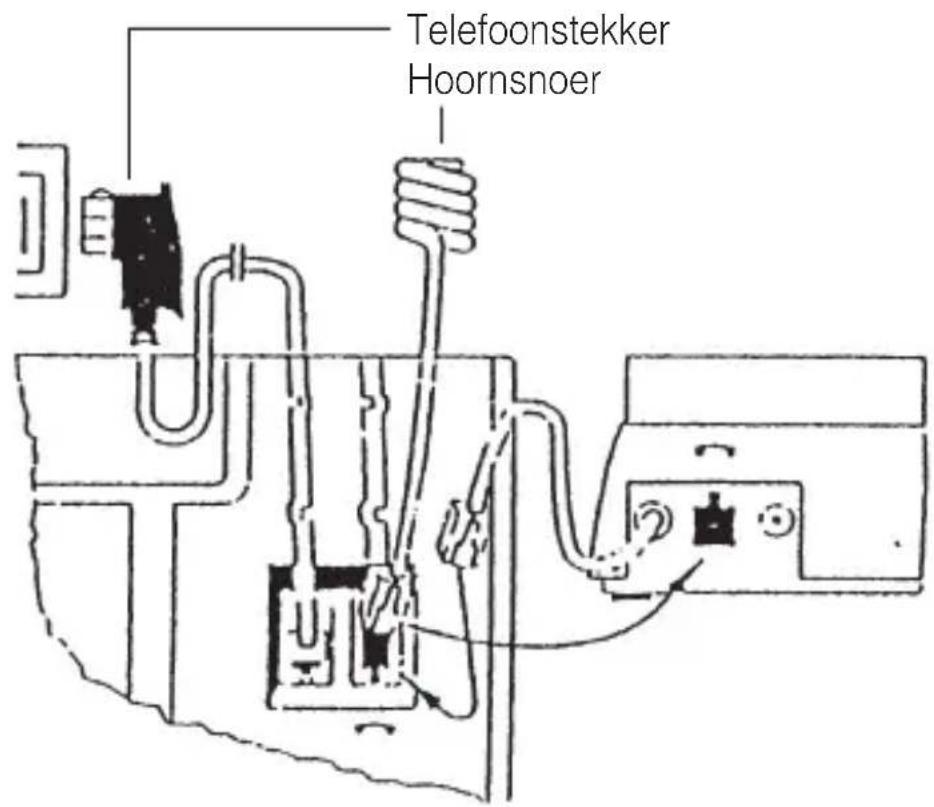

1. Hoornsnoer

Trek eerst de telefoonstekker uit de contactdoos van uw telefoonaansluiting. Haal aan de onderkant van de telefoon hoornsnoer uit het kabelkanaal. Hierbij drukt u de klemhaak tegen de stekker, waarbij u hem tegelijkertijd aan het snoer uit het kabelkanaal trekt. Deze stekker van het hoornsnoer wordt op de achterzijde van de hoornversterker in de aansluitbus gestoken, die gemarkeerd is met een hoornsymbool, tot hij vastklikt.

2. Aansluitsnoer

De stekker op het uiteinde van het aansluitsnoer van de hoornversterker wordt in de hoornbus aan de onderzijde van de telefoon gestoken en het snoer wordt in het vrije kabelkanaal gelegd. Vervolgens steekt u de telefoonstekker opnieuw in de contactdoos van uw telefoon aansluiting.

Inschakelen

De hoornversterker wordt automatisch ingeschakeld wanneer de hoorn van de haak genomen wordt. Een groene controlelampje op de bovenzijde van het apparaat geeft aan dat de hoornversterker zich in de AAN-toestand bevindt.

Instellen van de geluidssterkte/klank

U kunt de geluidssterkte van het hoornsignaal naar wens aanpassen via de draaiknop op de bovenzijde van de hoornversterker. Door de draaiknop in de richting van de grotere waarden op de schaal te draaien, verhoogt de geluidssterkte en om gekeerd. De draaiknop heeft in beide eindposities een voelbare aanslag. Draai de draaiknop niet met geweld verder dan deze aanslagen. Daarnaast kunt u ook de klank aanpassen met de re gelaar voor hoge en lage tonen.

Uitschakelen

De hoornversterker wordt ca. 60 seconden nadat de hoorn is opgelegd automatisch uitgeschakeld. Het groene controlelampje dooft opnieuw.

Aansluitmogelijkheden

Via de 3,5 mm stekkerbus kunnen de volgende accessoires aangesloten worden op de TA-2:

• Kleine koptelefoon, bv. van een walkman.
• Mensen met een hoorapparaat kunnen een halslus aansluiten op de stekkerbus. De hoorapparaten worden daarbij ingesteld op "T" of "MT." De geluidssterkte kan daarna gemakkelijk via de regelaar van de TA-2 ingesteld worden.
• Hoorapparaten met een au diostekker maken een directe koppeling tussen de telefoonleiding en het hoorapparaat mogelijk. Hiervoor wordt een enkelvoudige kabel (voor mensen die een hoorapparaat dragen aan 1 oor) en een dubbele kabel (voor mensen die een hoorapparaat dragen aan beide oren) meegeleverd.

Gelieve er rekening mee te houden, dat de luidspreker van de telefoonhoorn bij gebruik van de stekkerbus uitgeschakeld wordt (ter voorkoming van interferenties).

Speciale accessoires:

• Halslus best.-nr. A-4921-0

• Enkelvoudige kabel best.-nr. A-4940-0
  • Dubbele kabel best.-nr. A-4950-0

Met behulp van de stekkerbus kan de TA-2 eveneens aange sloten worden op de volgende installaties:

• Infrarood-transferinstallaties
• Tele-transferinstallaties
• Ringleiding-transferinstallaties

Stroomvoorziening van de hoorn-versterker TA-2:

Netvoeding:

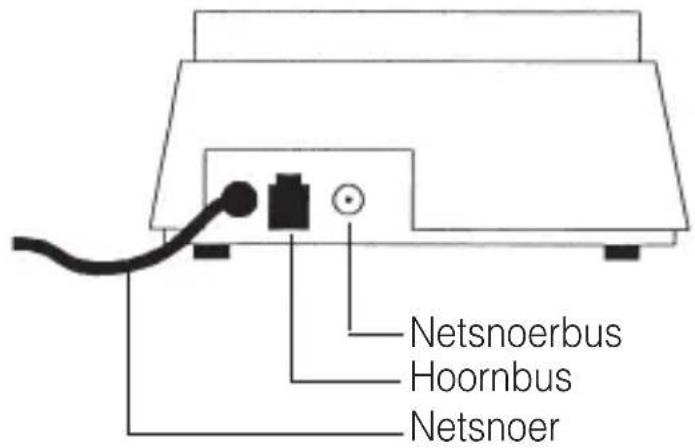

Gebruik hiervoor uitsluitend de mee-geleverde netadapter. De stekker op het uiteinde van de netadapterkabel wordt aan de achterzijde van de hoornversterker in de bus gestoken, die gemarkeerd is met het net - adaptersymbool. Vervolgens steekt u de netadapter in een normaal 230V-stopcontact.

Bij uitval van de netspanning kan de TA-2 enkel gebruikt worden wanneer er batterijen in het apparaat geplaatst zijn (zie batterijvoeding).

Batterijvoeding:

Open de batterijruimte door het batterijdeksel op de onderzijde van de hoornversterker opzij te schuiven. Plaats 4 batterijen, overeenkomstig de markeringen in de batterijruimte, en schuif het deksel opnieuw in zijn oorspronkelijke positie. Gebruik steeds nieuwe mignonbatterijen (type LR6) of oplaadbare batterijen van hetzelfde type.

Zelf storingen oplossen

Niet elke storing hoeft noodzakelijk te betekenen dat er een defect is aan uw hoornversterker. In sommige gevallen be s paart u tijd en geld, wan neer u eenvoudige storingen zelf verhelpt. Onderstaande aanwijzingen kunnen u daarbij helpen:

Hoorn van de haak genomen, geen kiestoon

• Controleren of alle stekkers correct ingestoken zijn.
• Hoornsnoer aan de hoornversterker/hoorn.
• Netsnoer aan het apparaat / telefooncontactdoos.
• Evt. nogmaals alle stekkers uittrekken en opnieuw insteken (contactfouten).

Verbinding is tot stand gebracht, hoornversterker werkt niet

• Controller de aansluiting van de netadapter.
• Batterijruimte openen en controle- ren of de batterijen correct geplaatst zijn.
• Evt. nieuwe batterijen of volledig opgeladen batterijen van hetzelfde type inleggen.

Hoornversterker produceert luide fluittonen

- Volume een beetje lager instellen en erop letten, dat de telefoonhoorn zich niet in de onmiddellijke omgeving van de hoornversterker bevindt.

- Evt. nieuwe batterijen of vol ledig opgeladen batterijen van hetzelfde type inleggen.

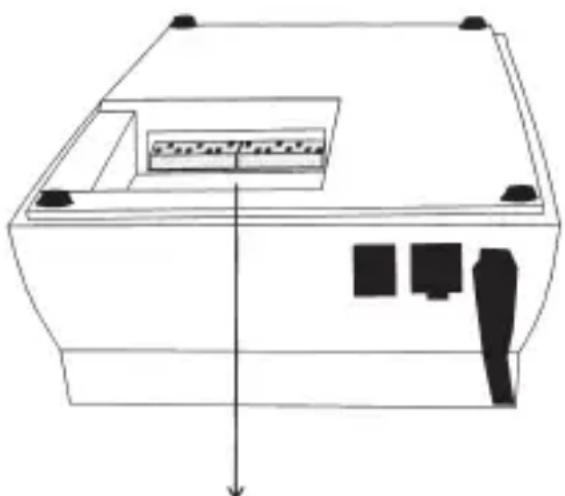

Aanpassing TA-2 - Werkwijze voor de aanpassing van de TA-2

Door de uiteenlopende kabelaansluiting van vele telefoons (b.v. T-Easy P210) is de werking van de TA-2 op deze telefoons niet ge waar borgd. De TA-2 kan echter aangepast worden aan de verschillende kabelaansluitingen, door de DIP-schakelaars in de batterijruimte van de TA-2 te veranderen. Er wordt algemeen een onderscheid gemaakt tussen twee instellingen:

Standaardinstelling (leveringstoestand van de TA-2).

Instelling voor variant 2.

Instelling voor variant 2

Opgelet!

1. Gebruik voor de instelling van de DIP-schakelaars een kleine schroevendraaier.
2. Let erop, dat de DIP-schakelaars correct vastgeklikt zijn op de eindpositie.
3. Vermijd andere instellingen van de DIP-schakelaars.

Onderhoud en verzorging

Alle apparaten zijn onderhoudsvrij. Wanneer het apparaat vuil is, hoeft u het enkel met een zachte, vochtige doek te reinigen. Gebruik nooit alcohol, verdunner of andere organische oplosmiddelen. Alle apparaten mogen niet gedurende langere tijd blootgesteld worden aan directe zonnestralen en moeten daarnaast beschermd worden tegen grote hitte, vocht of sterke mechanische schokken.

Opmerking: Het apparaat is niet beschermd tegen spatwater. Plaats geen met vloeistof gevulde voorwerpen, bijv. vazen, op het apparaat. Ook open vuur, zoals bijv. brandende kaarsen, mag in geen geval op het apparaat worden geplaatst.

Let erop dat de batterijen niet bloot-gesteld worden aan sterke warmte-bronnen, zoals zonnestraling, brand o.i.d.

Garantie

De TA-2 is zeer betrouwbaar en veilig. Mochten er ondanks correcte montage en bediening storingen optreden, neem dan contact op met uw audicien of rechtstreeks met de fabrikant. De garantie omvat de kostenloze reparatie en het gratis terugsturen van defecte apparaten. Voorwaarde voor de garantie is dat het apparaat in de originele verpakking teruggestuurd wordt. Gooi de originele verpakking dus niet weg!

De garantie vervalt bij beschadigingen die veroorzaakt werden door onoordeelkundig gebruik of bij reparatiepogingen van niet erkende personen (verbreking van het garantiezegel op het apparaat). Reparaties op garantie kunnen alleen worden uitgevoerd als de garantiekaart samen met een kopie van de rekening/bon van de handelaar wordt ingestuurd.

Het serienummer van het apparaat moet steeds vermeld worden.

Verwijdering van gebruikte elektrische en elektronische

apparatuur (toe te passen in de landen van de Europese Unie en andere Europese landen met een eigen inzamel-systeem voor zulke apparaten). Het symbool op het product en de verpakking wijst erop dat dit product niet als normaal huisafval mag worden behandeld maar op een verzamelpunt voor de recyclage van elektrisch en elektronisch moet worden afgegeven. Door uw bijdrage tot de correcte verwijdering van dit product, beschermt u de het milieu en de gezondheid van uw medemensen. Milieu en gezondheid worden door foute verwijdering in gevaar gebracht. Materiaalrecyclage helpt het verbruik van grondstoffen te reduceren. Meer informatie over de recyclage van dit product krijgt u bij uw gemeente, de communale afvalverwijderingsbedrijven of in de zaak waar u dit product heeft gekocht.

Stroomvoorziening: via 6 V-voedingseenheid op 230 V, 50 Hz of

met 4 x 1,5V mignonbatterijen (type LR6)

Dit product is in overeenstemming met de normen van de Europese Unie. EG-conformiteitsverklaringen zijn verkrijgbaar bij uw akhandel of direct bij de fabrikant van dit product.

Technische wijzigingen voorbehouden.
