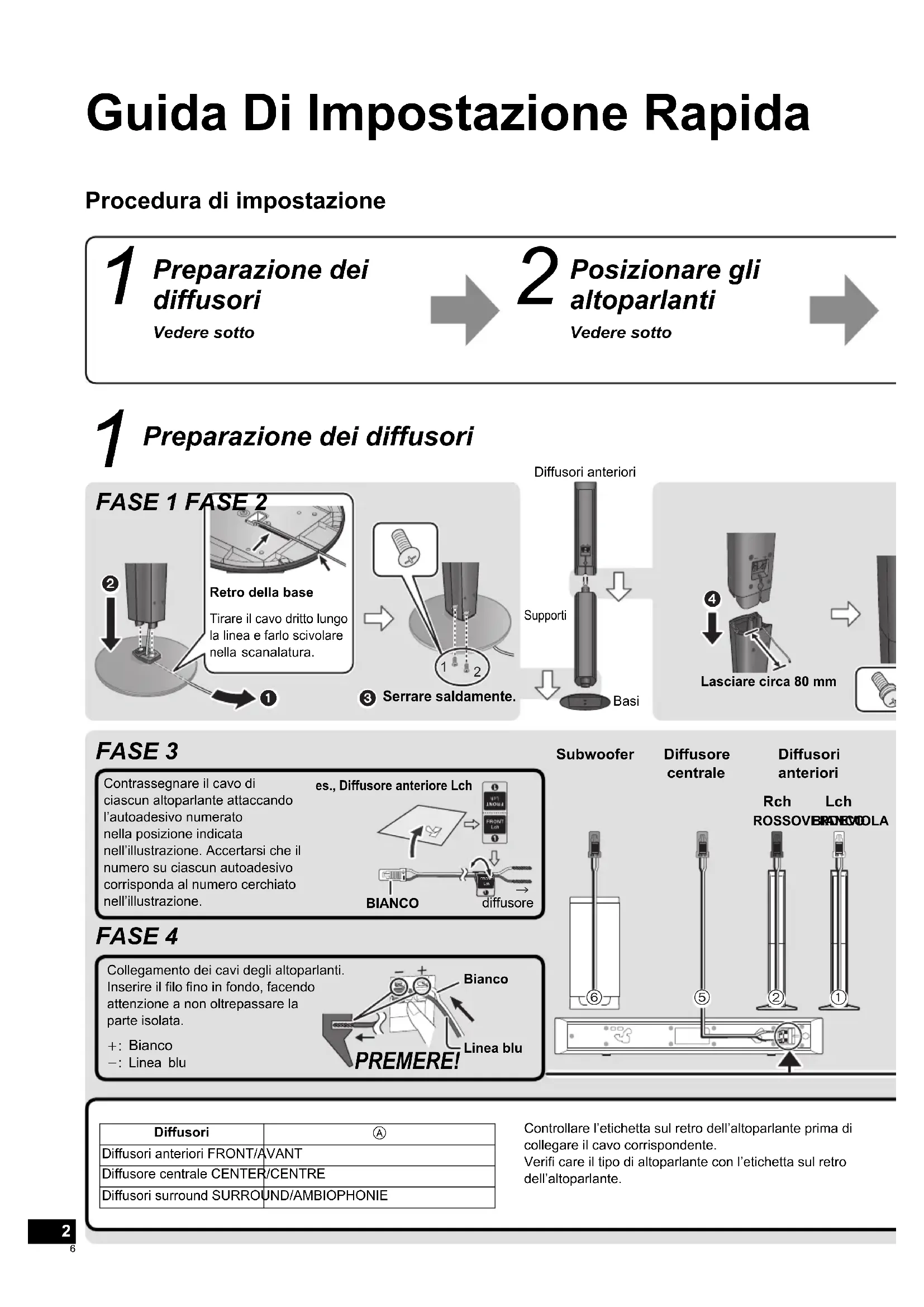

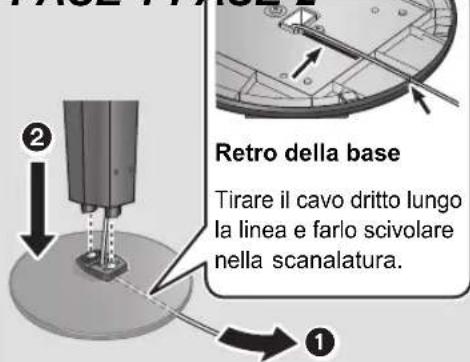

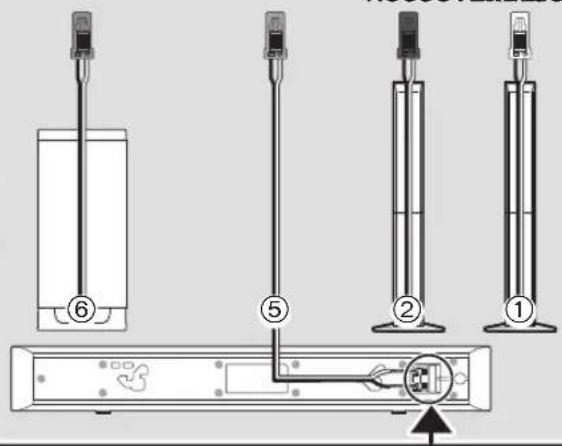

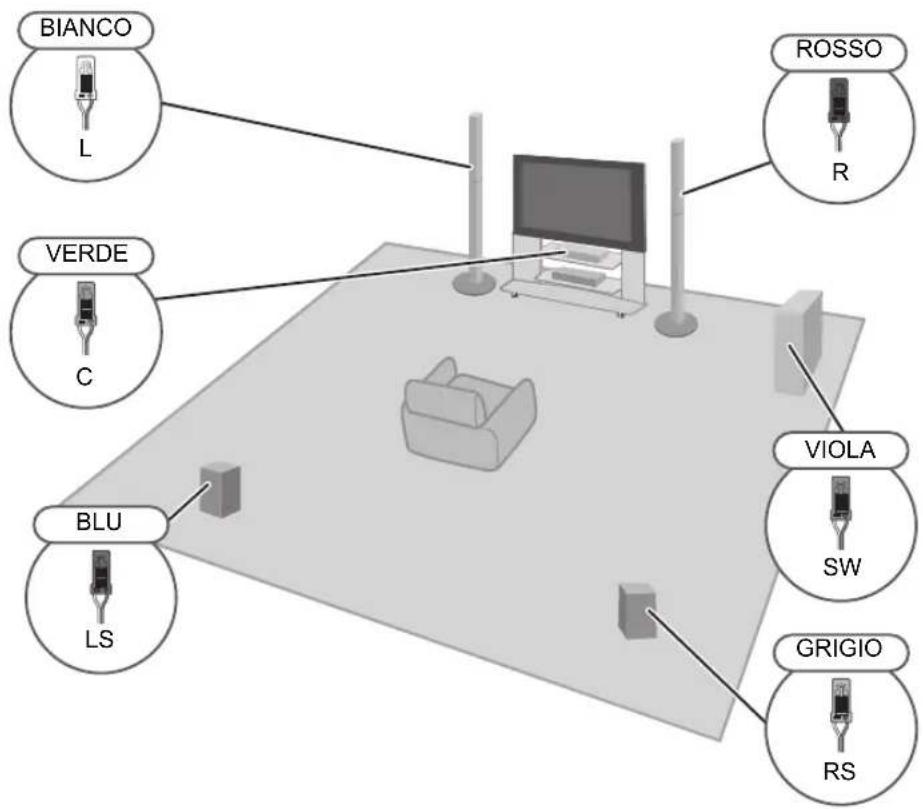

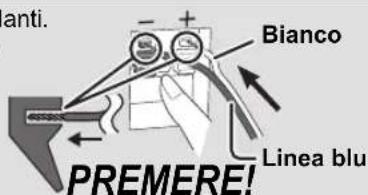

Guida Di Impostazione Rapida Procedura di impostazione Preparazione dei diffusori Vedere sotto Posizionare gli altoparlanti Vedere sotto Preparazione dei diffusori Controllare l’etichetta sul retro dell’altoparlante prima di collegare il cavo corrispondente.Verifi care il tipo di altoparlante con l’etichetta sul retro dell’altoparlante.Diffusori Diffusori anteriori FRONT/AVANTDiffusore centrale CENTER/CENTREDiffusori surround SURROUND/AMBIOPHONIEContrassegnare il cavo di ciascun altoparlante attaccando l’autoadesivo numerato nella posizione indicata nell’illustrazione. Accertarsi che il numero su ciascun autoadesivo corrisponda al numero cerchiato nell’illustrazione.Collegamento dei cavi degli altoparlanti. Inserire il fi lo fi no in fondo, facendo attenzione a non oltrepassare la parte isolata.: Bianco : Linea blues., Diffusore anteriore Lch PREMERE! Diffusori anteriori Diffusore centrale Subwoofer FASE 3 FASE 4 FASE 1 FASE 2 BIANCOBiancoLinea blu Serrare saldamente. Lasciare circa 80 mmDiffusori anterioriSupporti Basi diffusore Lch BIANCO Rch ROSSOVERDEVIOLARetro della baseTirare il cavo dritto lungo la linea e farlo scivolare nella scanalatura. SCBTT770EG-VQC8274.indb6SCBTT770EG-VQC8274.indb6 2011/01/1411:25:102011/01/1411:25:107

Collegare i cavi (B 4, 5) Accendere l’unità principale (B 4, 5) Easy setup Vedere la schermata Easy setup (Impost. sempl.) (B 5) Posizionare gli altoparlanti VERDEGRIGIO

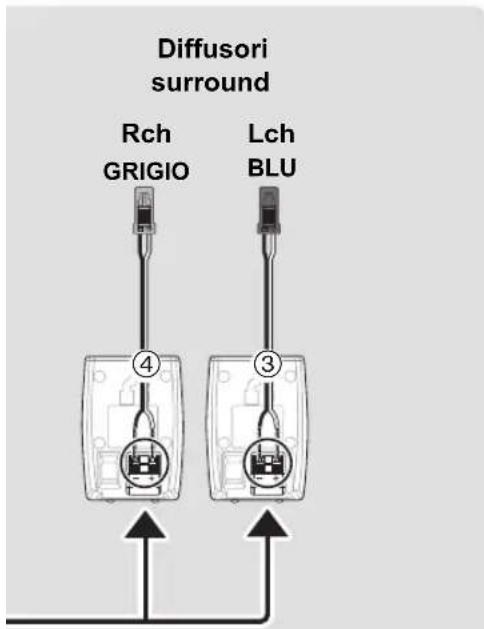

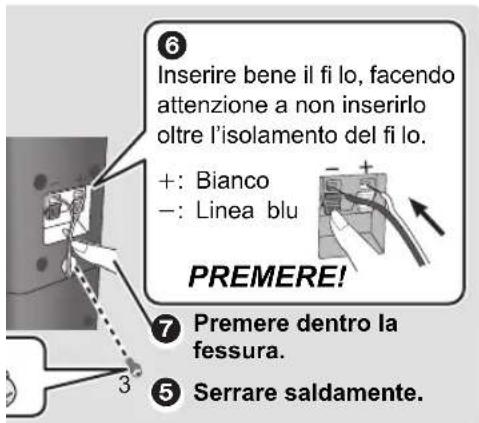

Consigliata Diffusori anteriori (L, R) Diffusori surround (LS, RS) ITALIANO es., Diffusori surround Serrare saldamente. Rch GRIGIOPremere dentro la fessura.Inserire bene il fi lo, facendo attenzione a non inserirlo oltre l’isolamento del fi lo.: Bianco: Linea blu Lch BLU PREMERE! SCBTT770EG-VQC8274.indb7SCBTT770EG-VQC8274.indb7 2011/01/1411:25:102011/01/1411:25:108

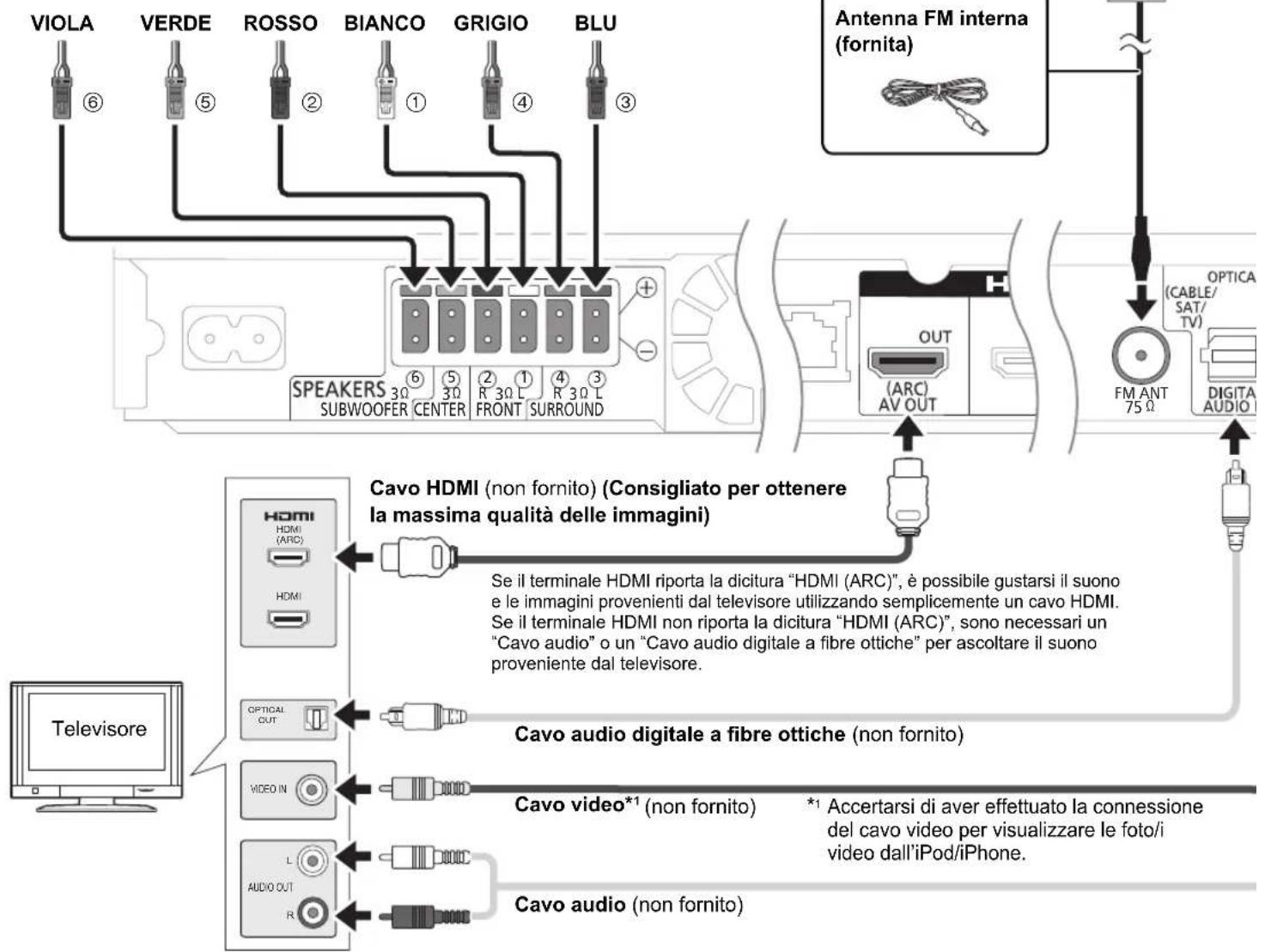

Collegare i cavi, secondo il colore o i numeri indicati nell’illustrazione in alto, ai terminali appropriati sul pannello posteriore dell’unità. Unità principale

VIOLA VERDE ROSSO BIANCO GRIGIO BLU

Collegare i cavi Per ulteriori informazioni, consultare le istruzioni per l’uso. Antenna FM interna (fornita) Televisore Cavo audio digitale a fi bre ottiche (non fornito) Accendere l’unità principale Collegare il cavo di alimentazione

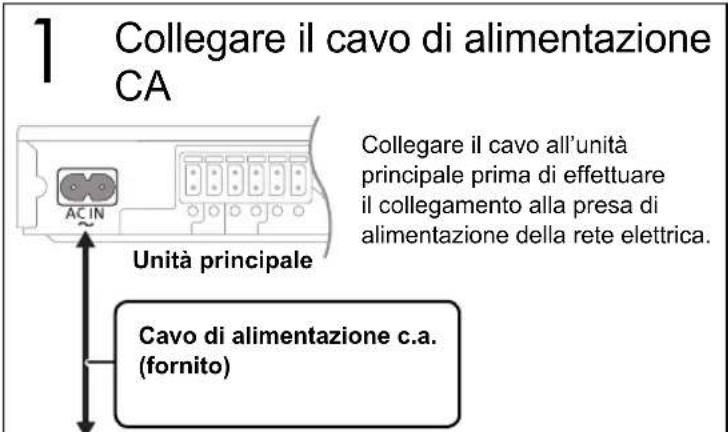

Collegare il cavo all’unità principale prima di effettuare il collegamento alla presa di alimentazione della rete elettrica. Cavo di alimentazione c.a. (fornito) Collegamento alla presa di alimentazione CA della rete elettrica Accendere l’apparecchio

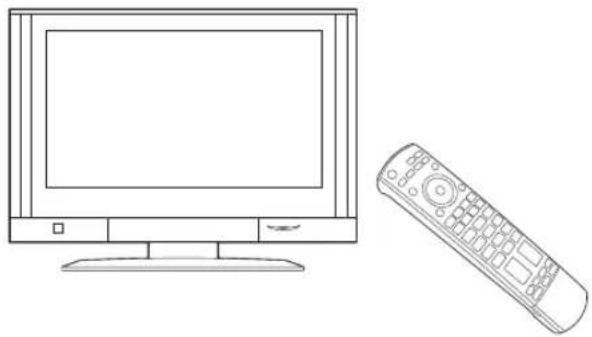

Accendere l’apparecchio TV e selezionare la modalità di ingresso video appropriata (es., VIDEO 1, AV 1, HDMI, ecc.) perché corrisponda al collegamento con questa unità. Cavo audio (non fornito)

Accertarsi di aver effettuato la connessione del cavo video per visualizzare le foto/i video dall’iPod/iPhone. È possibile riprodurre dei video 3D e delle immagini fi sse 3D collegando questa unità a un televisore compatibile con il 3D. Cavo HDMI (non fornito) (Consigliato per ottenere la massima qualità delle immagini) Se il terminale HDMI riporta la dicitura “HDMI (ARC)”, è possibile gustarsi il suono e le immagini provenienti dal televisore utilizzando semplicemente un cavo HDMI. Se il terminale HDMI non riporta la dicitura “HDMI (ARC)”, sono necessari un “Cavo audio” o un “Cavo audio digitale a fi bre ottiche” per ascoltare il suono proveniente dal televisore. Cavo video*

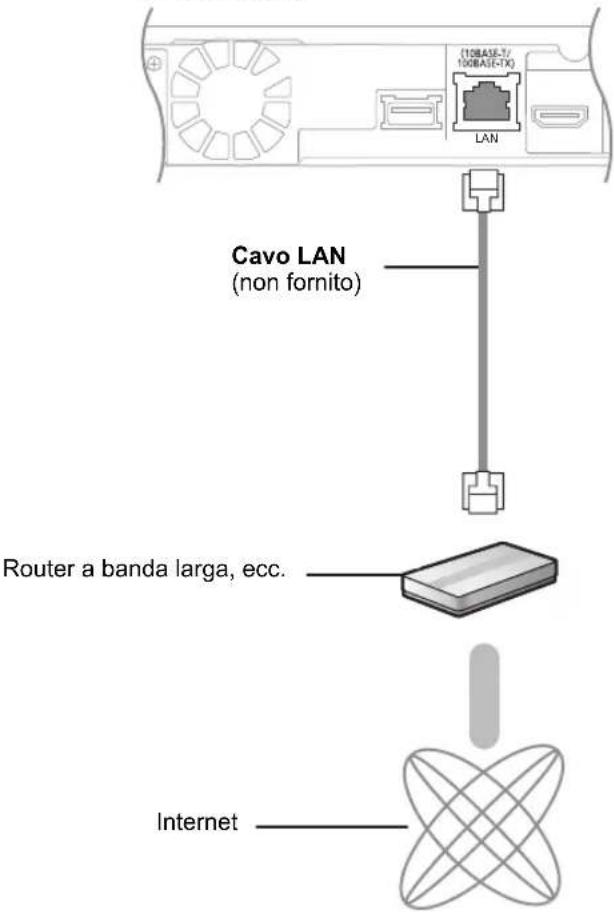

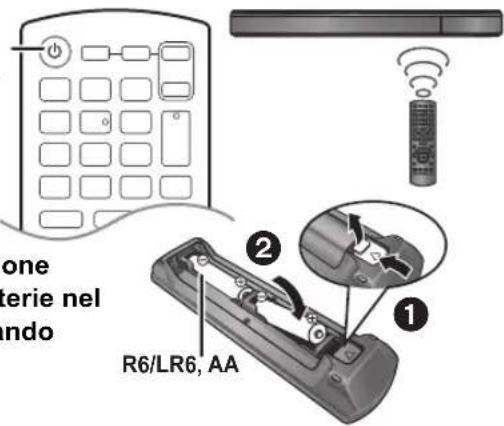

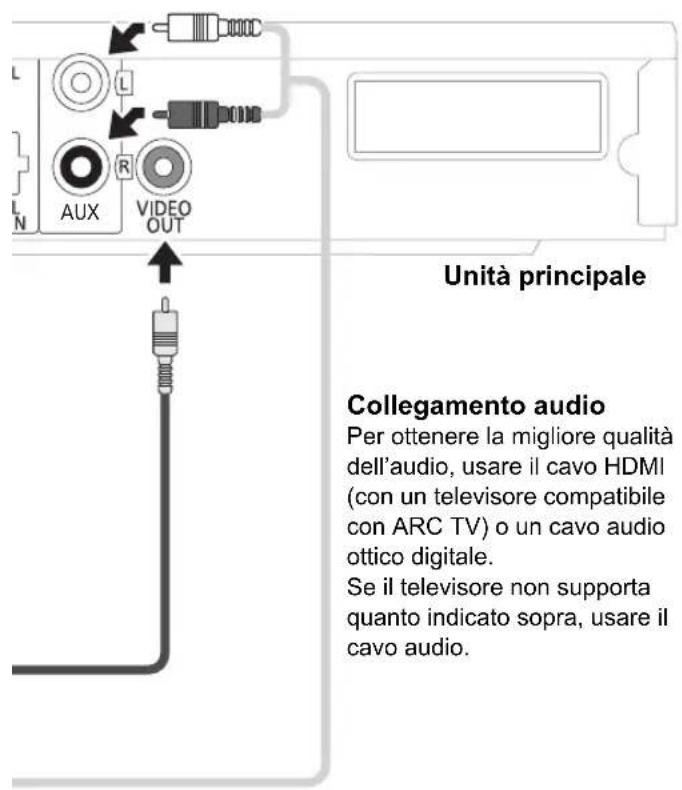

Yes Nastro adesivo Unità principale Premere [, ] per selezionare [Yes], quindi premere [OK]. Altro collegamento Premere [ ] per accendere l’unità principale. Installazione delle batterie nel telecomando La procedura Easy setup (Impost. sempl.) ha inizio Le isttruzioni visualizzate sullo schermo guideranno l’utente nei vari passaggi. Accendere l’unità principale ITALIANO Collegamento audio Per ottenere la migliore qualità dell’audio, usare il cavo HDMI (con un televisore compatibile con ARC TV) o un cavo audio ottico digitale. Se il televisore non supporta quanto indicato sopra, usare il cavo audio. Cavo LAN (non fornito) Router a banda larga, ecc. Connessioni di rete a banda larga Collegando l’unità alla rete è possibile ottimizzare le funzioni Internet.

• Utilizzare soltanto cavi LAN diretti di categoria 5 o superiore (STP) per collegarsi alle periferiche.

• Quando è attiva la funzione LAN wireless, non è necessario collegare il rispettivo cavo all’unità principale. Internet Unità principale SCBTT770EG-VQC8274.indb9SCBTT770EG-VQC8274.indb9 2011/01/1411:25:112011/01/1411:25:1110
