Tipo di prodotto	Sistema home cinema con lettore DVD
Marca	Panasonic
Modello	SC-PT580
Dimensioni (L x A x P)	Circa 430 x 55 x 300 mm (unità principale)
Peso	Circa 3,2 kg (unità principale)
Alimentazione	220-240 V CA, 50/60 Hz
Consumo elettrico	Circa 100 W (in funzione), 0,5 W (standby)
Formati supportati	DVD-Video, CD, CD-R/RW, DivX, MP3, JPEG
Potenza di uscita	600 W totali (RMS)
Numero di altoparlanti	5 altoparlanti satellite + 1 subwoofer
Connettività	Ingresso HDMI, ingresso audio analogico, porta USB
Funzioni principali	Riproduzione DVD/DivX, sintonizzatore FM/AM, modalità surround, regolazione dei bassi
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non ostruire le aperture di ventilazione. Scollegare prima della pulizia.
Ricambi e riparabilità	Ricambi disponibili tramite il servizio post-vendita Panasonic. Consultare il manuale per le procedure.
Tipo di pile per il telecomando	2 pile AAA (non incluse)
Temperatura di funzionamento	5°C a 35°C

Domande frequenti - SC-PT580 PANASONIC

Come collegare il sistema a un televisore?

Utilizzare un cavo HDMI (non incluso) per collegare l'uscita HDMI del sistema all'ingresso HDMI del televisore. Quindi selezionare l'ingresso corrispondente sul televisore.

Posso riprodurre file DivX tramite USB?

Sì, il sistema supporta i file DivX tramite la porta USB. Assicurarsi che i file siano codificati correttamente e che la chiavetta USB sia formattata in FAT32.

Cosa fare se il telecomando non funziona?

Controllare prima le pile. Sostituirle se necessario. Assicurarsi che nessun ostacolo blocchi il sensore sull'unità principale. Se il problema persiste, resettare il telecomando rimuovendo le pile per 30 secondi.

Come regolare gli altoparlanti per un suono ottimale?

Posizionare gli altoparlanti anteriori all'altezza delle orecchie, quelli posteriori dietro l'area di ascolto e il subwoofer in un angolo. Utilizzare il menu di configurazione per regolare le distanze e i livelli.

Il sistema non legge alcuni DVD, perché?

Controllare che il DVD non sia graffiato o sporco. Il sistema legge DVD-Video, DVD-R/RW, DVD+R/RW. Assicurarsi che il disco sia compatibile e che non sia protetto da un codice regionale diverso.

Come pulire il lettore disco?

Utilizzare un disco di pulizia speciale per lettori ottici. Non tentare mai di pulire la lente con oggetti o liquidi.

Posso aggiungere altoparlanti supplementari?

Il sistema è progettato per funzionare con gli altoparlanti forniti. Non ci sono uscite per altoparlanti supplementari. L'aggiunta di altoparlanti potrebbe danneggiare l'amplificatore.

Come ripristinare il sistema alle impostazioni di fabbrica?

Spegnere l'apparecchio. Tenere premuti i pulsanti [OPEN/CLOSE] e [STOP] sull'unità principale, quindi accendere l'apparecchio. Rilasciare i pulsanti quando appare 'INITIALIZED'.

Il suono è debole o distorto, cosa fare?

Controllare le impostazioni del volume e della modalità audio. Assicurarsi che gli altoparlanti siano collegati correttamente e che i cavi non siano danneggiati. Ridurre i bassi se necessario.

Dove trovare il manuale di istruzioni completo?

Il manuale di istruzioni è disponibile in formato PDF sul sito di Panasonic o su piattaforme come notice-facile.com. Può essere scaricato gratuitamente.

MANUALE UTENTE SC-PT580 PANASONIC

Istruzioni per l'uso

Sistema audio home theater DVD

Sistema audio home theater DVD

La ringraziamo per l'acquisto di questo prodotto. Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.

Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni.

Conservare questo manuale.

L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

Codice regionale

Il lettore è in grado di riprodurre DVD-Video contrassegnati con etichette contenenti il numero regionale "2" o "ALL".

Controllare e identificare gli accessori in dotazione.

(All'interno del prodotto)

Esempio: 123: [≥10]③ ⇒ [1] ⇒ [2] ⇒ [3] ⇒ [OK]⑨

AUDIO

Guida di riferimento ai comandi

Telecomando

① Accende/spegne e riaccende l'unità (⇒ 9)

② Imposta il timer di spegnimento automatico. Premere [SLEEP].

SLEEP 30 → SLEEP 60 → SLEEP 90 → SLEEP120 OFF (Annulla) ←

- Per controllare l'autonomia residua, premere nuovamente il pulsante.

③ Seleziona i canali e i numeri dei titoli, ecc. / Immette i numeri (⇒ 9, 12)

④ Annulla (⇒ 12)

⑤ Seleziona la sorgente

[DVD]: Seleziona il disco come sorgente (⇒ 12)

[iPod]: Selezionare iPod/iPhone come sorgente (⇒ 16)

[RADIO, EXT-IN]: Selezionare la radio FM o la sorgente audio esterna. (⇒ 9, 10)

FM → AV → AUX → ARC → D-IN → USB

⑥ Operazioni base per la riproduzione (⇒ 12)

⑦ Visualizza il menu o la playlist di un disco (⇒ 12, 13)

⑧ Visualizza il menu principale di un disco o la lista del programma (⇒ 12, 13)

⑨ Seleziona o conferma opzioni di menu / Frame per frame (⇒ 12)

⑩ Selezionare la modalità di riproduzione / Impostare la modalità di riproduzione (⇒ 12)

⑪ Selezionare la modalità del suono / Selezionare il canale dell'altoparlante (⇒ 11)

⑫ Seleziona gli effetti sonori del surround (⇒ 11)

⑬ Operazioni sull'apparecchio TV

Puntare il telecomando verso l'apparecchio TV Panasonic e premere il pulsante.

[⏻]: Accende/spegne l'apparecchio TV

[AV]: Modifica la modalità di ingresso video dell'apparecchio TV

[+, VOL, -]: Regola il volume dell'apparecchio TV

Questa opzione può non funzionare correttamente con alcuni modelli.

⑭ Regola il volume dell'unità principale

⑮ Disattiva l'audio

- L'indicazione "MUTE" lampeggia sul display dell'unità principale quando la funzione è attiva.

- Per annullare, premere di nuovo il pulsante o regolare il volume.

- Il silenziamento viene annullato quando si dispone l'unità in modalità di attesa.

⑯ Seleziona le stazioni radio manualmente (⇒ 9)

⑰ Seleziona le stazioni radio preimpostate (⇒ 9)

⑱ Uscire dalla schermata

⑲ Visualizza il menu START (⇒ 10)

⑳ Mostra dati testo RDS / Mostra i menu sullo schermo (⇒ 9, 13)

②1 Torna alla schermata precedente (→ 12)

②2 Attiva le informazioni sul display dell'unità principale (⇒ 12)

Evitare interferenze con altri apparecchi Panasonic

Quando si utilizza l'unità con il telecomando in dotazione potrebbero entrare in funzione altri apparecchi audio/video Panasonic. È possibile utilizzare questa unità in modo diverso impostando la modalità operativa del telecomando su "REMOTE 2".

L'unità principale e il telecomando devono essere impostati nello stesso modo.

1 Premere [RADIO, EXT-IN]⑤ per selezionare "AUX".

2 Tenere premuto [▶]⑪ sull'unità principale e [2] sul telecomando fino a quando il display dell'unità principale visualizza "REMOTE 2".

3 Tenere premuto [OK]⑨ e [2] sul telecomando per almeno 2 secondi. Per ripristinare la modalità "REMOTE 1", ripetere entrambi i passaggi sopra indicati sostituendo [2] con [1].

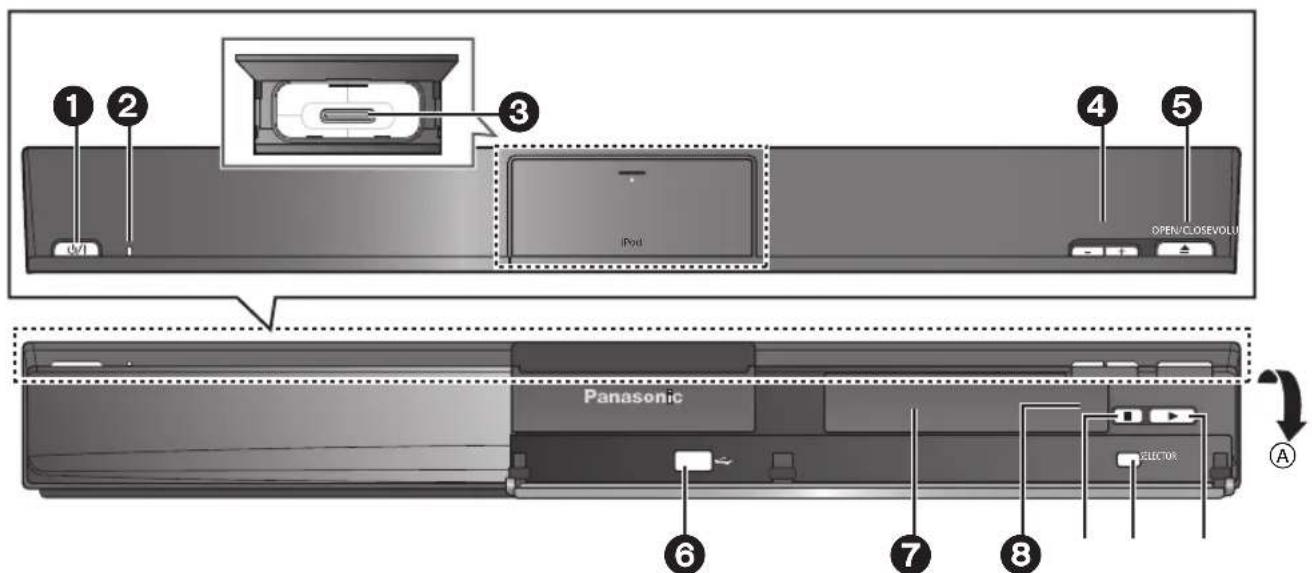

Unità principale

① Interruttore di attesa/accensione (⏻/I)

Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente.

② Indicatore di accensione

L'indicatore si illumina quando questa unità è accesa.

③ Collegare l'iPod/iPhone (→ 16)

④ Regola il volume dell'unità principale

⑤ Apre o chiude il cassetto del disco (⇒ 12)

⑥ Collegare il dispositivo USB (⇒ 17)

⑦ Display

"SRD" si illumina quando viene trasmesso del suono agli altoparlanti surround. (⇒ 11)

⑧ Sensore del segnale del telecomando

⑨ Interrompe la riproduzione

⑩ Selezionare la sorgente

DVD / CD → USB → FM → AV → AUX → ARC → D - IN → IPOD

⑪ Riproduce i dischi

Elenco codici lingue

Abkhaziano:	6566	Croato:	7282	Interlingua:	7365	Oriya:	7982	Tajik:	8471
Afar:	6565	Curdo:	7585	Irlandese:	7165	Pashto, Pushto:	8083	Tamil:	8465
Afrikaans:	6570	Danese:	6865	Islandese:	7383	Persiano:	7065	Tatar:	8484
Albanese:	8381	Ebraico:	7387	Italiano:	7384	Polacco:	8076	Tedesco:	6869
Ameharic:	6577	Esperanto:	6979	Kannada:	7578	Portoghese:	8084	Telugu:	8469
Arabo:	6582	Estone:	6984	Kashmiri:	7583	Punjabi:	8065	Thai:	8472
Armeno:	7289	Faroese:	7079	Kazakh:	7575	Quechua:	8185	Tibetano:	6679
Assamese:	6583	Fiji:	7074	Kirghiz:	7589	Reto-Romancio:	8277	Tigrinya:	8473
Aymara:	6589	Finlandese:	7073	Lao:	7679	Rumeno:	8279	Tonga:	8479
Azerbaijani:	6590	Francese:	7082	Latino:	7665	Russo:	8285	Turco:	8482
Basco:	6985	Frisone:	7089	Lettone:	7686	Samoano:	8377	Turkmeno:	8475
Bashkir:	6665	Gaelico scozzese:	7168	Lingala:	7678	Sanscrito:	8365	Twi:	8487
Bengali; Bangla:	6678	Galiziano:	7176	Lituano:	7684	Serbo:	8382	Ucraino:	8575
Bhutani:	6890	Gallese:	6789	Macedone:	7775	Serbo-Croato:	8372	Ungherese:	7285
Bielorusso:	6669	Georgiano:	7565	Malagasy:	7771	Shona:	8378	Urdu:	8582
Bihari:	6672	Giapponese:	7465	Malay:	7783	Sindhi:	8368	Uzbek:	8590
Birmano:	7789	Giavanese:	7487	Malayalam:	7776	Singhalese:	8373	Vietnamita:	8673
Bretone:	6682	Greco:	6976	Maltese:	7784	Slovacco:	8375	Volapük:	8679
Bulgaro:	6671	Groenlandese:	7576	Maori:	7773	Sloveno:	8376	Wolof:	8779
Cambogiano:	7577	Guarani:	7178	Marathi:	7782	Somali:	8379	Xhosa:	8872
Catalano:	6765	Gujarati:	7185	Moldavo:	7779	Spagnolo:	6983	Yiddish:	7473
Ceco:	6783	Hausa:	7265	Mongolo:	7778	Sundanese:	8385	Yoruba:	8979
Cinese:	9072	Hindi:	7273	Nauru:	7865	Svedese:	8386	Zulu:	9085
Coreano:	7579	Indonesiano:	7378	Nepali:	7869	Swahili:	8387
Corso:	6779	Inglese:	6978	Norvegese:	7879	Tagalog:	8476

Preparativi

Accessori 2

Guida di riferimento ai comandi .....4

Guida rapida

punto 1 Preparazione dei diffusori ..... 6

punto 3 Collegamenti. 7

Collegamenti dei diffusori .....7

Collegamenti con antenna radio .....7

Collegamenti audio e video .....8

punto 4 Collegamento al cavo di alimentazione CA ..... 8

punto 5 Preparazione del telecomando ..... 8

punto 6 EASY SETUP (IMPOSTAZIONE SEMPLICE) ... 9

Ascolto della radio....9

Preimpostare automaticamente le stazioni radio ..... 9

Ascolto/conferma dei canali preselezionati....9

Sintonizzazione manuale 9

Trasmissione RDS 9

Utilizzo del menu START....10

Selezionare la sorgente dal telecomando....10

Ascolto dell'audio proveniente dal televisore o da un altro dispositivo tramite gli altoparlanti dell'unità....10

Provare gli effetti sonori da tutti i diffusori

Ascoltare gli effetti del suono surround .....11

Selezione della modalità del suono .....11

Surround in modalità whisper .....11

Regolare manualmente il livello di uscita del diffusore . . . .11

Regolazione del livello degli altoparlanti durante la riproduzione....11

Riproduzione dei dischi

Riproduzione di base 12

Altre modalità di riproduzione ..... 12

Ripetizione della riproduzione 12

Riproduzione programmata e casuale.... 12

Uso dei menu di navigazione ..... 13

Riproduzione dei dischi di dati.... 13

Riproduzione di dischi DVD-R/-RW (DVD-VR) ..... 13

Uso dei menu sullo schermo 13

Altre operazioni

Utilizzo della funzione VIERA Link "HDAVI Control™" ..... 15

Che cos'è VIERA Link "HDAVI Control" 15

Cosa si può fare con "HDAVI Control".... 15

Controllo facilitato solo con telecomando VIERA (per "HDAVI Control 2 o versioni successive")....15

Utilizzare altri dispositivi 16

Utilizzo dell'iPod/iPhone 16

Riproduzione da un dispositivo USB 17

Consultazione

Cambiare le impostazioni del lettore....17

Informazioni DivX 19

Visualizzazione del testo del sottotitolo DivX ..... 19

Dischi utilizzabili 20

Opzioni di installazione del diffusore ..... 21

Manutenzione....21

Guida alla risoluzione dei problemi. 22

Licenze 24

Caratteristiche tecniche 25

Precauzioni per la sicurezza.....Copertina posteriore

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER.

L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO.

• NON ESPORLO ALLA PIOGGIA, UMIDITÀ,

GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.

• USARE SOLTANTO GLI ACCESSORI CONSIGLIATI.

• NON RIMUOVERE IL COPERCHIO (O RETRO):

ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

Durante l'uso, questo prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON

INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO

SCAFFALE PER LIBRI, ARMADIETTO INCORPORATO OD

ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI

SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO,

ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON

OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.

• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. • DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilmente accessibile.

La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.

Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

Solo per l'Italia

Il produttore "Panasonic Corporation, 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone" di questo modello numero SC-PT580, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

punto 1 Preparazione dei diffusori

Solo per l'altoparlante anteriore

Preparazione

- Per evitare danni o graffi, stendere un panno morbido ed eseguire il montaggio su di esso.

- Per il montaggio, usare un cacciavite con testa a croce (non in dotazione).

Accertarsi di avere tutti i componenti indicati prima di cominciare il montaggio, l'installazione e i collegamenti.

• Tenere le viti lontane dalla portata dei bambini per evitare rischi di ingerimento. • Per l'attacco a parete opzionale, vedi pag. 21.

2 Diffusori anteriori 2 Supporti (con cavo)

2 Basi

8 Viti

1

2

Possibilità di montaggio del diffusore

Far passare il cavo del diffusore attraverso la base.

Lasciare una distanza di almeno 120 mm. È possibile rimuovere il cavo dal supporto ed utilizzarlo. Per ricollegare il cavo, fare riferimento alla pagina 21.

Collegare il diffusore.

② Inserire il filo a fondo. +: Bianco -: Linea Blu 3 Premere dentro la fessura. 1 Serrare saldamente. ④ Far scivolare dentro la fessura.

Prevenire la caduta dei diffusori

• È necessario dotarsi degli occhielli a vite idonei per le pareti e i pilastri ai quali dovranno essere fissati.
• Consultare un muratore qualificato sulla procedura corretta da seguire per il fissaggio su una parete o superficie di calcestruzzo che possa non garantire un supporto sufficiente. Se si fissa in modo sbagliato, si potrebbero danneggiare la parete o i diffusori.

Cordicella (non in dotazione)

Fare passare dalla parete al diffusore e annodare saldamente.

Attenzione

• Non stare in piedi sulla base. Fare attenzione quando vi sono bambini nelle vicinanze.
• Quando si trasporta l'altoparlante, tenere saldamente il supporto e la base

punto 2 Posizionamento

Il posizionamento dei diffusori può influenzare i bassi e il campo sonoro. Seguire i punti indicati di seguito:

• Sistemare i diffusori su basi piane e solide.
• La sistemazione dei diffusori troppo vicini al pavimento, alle pareti e agli angoli può aumentare eccessivamente i bassi. Coprire le pareti e le finestre con tende spesse.

Nota

Per una ventilazione adeguata, tenere i diffusori ad almeno 10 mm dal sistema.

Esempio di configurazione ("Surround (consigliata)": Disposizione surround standard)

Posizionare i diffusori anteriori, centrale e surround a circa la stessa distanza dalla posizione d'ascolto. Gli angoli nel diagramma sono approssimativi.

※1 Posizionare lasciando almeno 5 cm di spazio su ogni lato per un'adeguata ventilazione. ※2 Posizionare il diffusore su una rastrelliera o mensola. Le vibrazioni causate dal diffusore possono creare disturbi sulle immagini se lo si posiziona direttamente sopra l'apparecchio TV. ※3 Posizionare l'unità a destra o sinistra dell'apparecchio TV, sul pavimento o su una mensola robusta in modo che non causi vibrazioni. Lasciare una distanza di circa 30 cm dall'apparecchio TV. A seconda della disposizione della stanza, potrebbe essere preferibile collocare tutti gli altoparlanti di fronte ("Anteriori (Alternativa)") (⇒ 9, Impostazioni IMPOST. SEMPL.).

Note sull'uso dei diffusori

- Usare soltanto i diffusori in dotazione

L'uso di altri diffusori può danneggiare l'unità e avere effetti negativi sulla qualità del suono.

• Si possono danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi periodi di tempo.
• Ridurre il volume nei seguenti casi per evitare danni:

– Durante la riproduzione di un suono distorto.

• Quando c'è riverbero dei diffusori dovuto a un lettore, a disturbi della diffusione FM o a segnali continui emessi da un oscillatore, disco di test o strumento elettronico.
• Quando si regola la qualità del suono.
• Quando si accende o si spegne l'unità.

Se i colori visualizzati sull'apparecchio TV non sono normali

Il diffusore centrale è progettato per essere utilizzato vicino all'apparecchio TV, ma alcune combinazioni di TV e configurazione possono disturbare le immagini.

Ove ciò dovesse verificarsi, spegnere l'apparecchio TV per circa 30 minuti.

La funzione di demagnetizzazione dell'apparecchio TV dovrebbe correggere il problema. Se il disturbo persiste, allontanare i diffusori dall'apparecchio TV.

Attenzione

• L'unità principale e i diffusori in dotazione devono essere usati soltanto come indicato in queste procedure di installazione. In caso contrario, si potrebbero danneggiare l'amplificatore e/o i diffusori creando pericoli di incendio. Rivolgersi a un tecnico qualificato se si è verificato un danno o se si nota un improvviso cambiamento delle prestazioni.
• Non cercare di fissare questi diffusori alle pareti usando metodi diversi da quelli descritti in questo manuale.

Attenzione

Non toccare l'area anteriore dei diffusori con il reticolo. Tenerli invece per i lati.

punto 3 Collegamenti

Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni.

Non collegare il cavo di alimentazione CA fino a quando non sono stati completati tutti gli altri collegamenti.

1 Collegamenti dei diffusori

Quando si posizionano i diffusori prestare attenzione al tipo di diffusore e al colore del connettore.

Unità principale (posteriori)

Collegare ai terminali dello stesso colore.

L'uso degli adesivi del cavo del diffusore è pratico quando si effettua il collegamento dei cavi.

Diffusori (posteriori)

Inserire bene il filo, facendo attenzione a non inserirlo oltre l'isolamento del filo.

+: Bianco

-: Linea Blu

- Fare attenzione a non incrociare (cortocircuitare) o invertire la polarità dei fili dei diffusori diversamente, è possibile che i diffusori vengano danneggiati.

2 Collegamenti con antenna radio

Utilizzare un'antenna interna

Utilizzare un'antenna esterna

Se la ricezione della radio è scarsa utilizzare un'antenna esterna.

• Scollegare l'antenna quando non si usa l'unità.
• Non usare l'antenna esterna durante i temporali.

3

Collegamenti audio e video

Esempio di installazione base

Cavo SCART ^*1 (non in dotazione) TV Unità principale (posteriori)

※1 Questo collegamento consente anche di riprodurre l'audio dell'apparecchio TV tramite il sistema home theater (⇒ 10, Selezionare la sorgente dal telecomando). Selezionare l'uscita audio appropriata (es. Monitor) sull'apparecchio TV.

Per migliorare la qualità delle immagini, è possibile modificare l'uscita del segnale video dal terminale SCART (AV) per adattarla al tipo di apparecchio TV che si sta utilizzando.

• Selezionare "S-VIDEO", "RGB 1" o "RGB 2" da "VIDEO OUT - SCART" in Menu VIDEO (⇒ 18).
• Quando sono collegati sia il cavo HDMI che il cavo SCART, non ci sarà uscita RGB dal terminale SCART (AV).

Altri collegamenti video

HDMI AV OUT

Questo collegamento fornisce la migliore qualità dell'immagine.

Collegare il cavo HDMI (non in dotazione) dal terminale HDMI AV OUT dell'unità principale al terminale HDMI AV IN della propria TV.

• Se il televisore non è compatibile con ARC, effettuare il collegamento audio aggiuntivo.
• Impostare "PRIORITÀ VIDEO" su "ON" (⇒ 18, Menu HDMI).
• Impostare "FORMATO VIDEO" in Menu 4 (HDMI) (⇒ 14).

VIERA Link "HDAVI Control"

Se il proprio apparecchio TV Panasonic è compatibile con la tecnologia VIERA Link, è possibile utilizzare il TV in sincronia con le operazioni del sistema home theater o viceversa (⇒ 15, Utilizzo della funzione VIERA Link "HDAVI Control™").

ARC (Canale di ritorno audio) ^2,3

Se il televisore è compatibile con ARC, l'audio proveniente dal televisore può essere inviato a questa unità tramite il cavo HDMI, senza bisogno di effettuare un collegamento audio aggiuntivo.

- Per ulteriori informazioni consultare le istruzioni di funzionamento del televisore.

Nota

• Utilizzare i cavi HDMI ad alta velocità che presentano il logo HDMI (indicato in copertina).
• Non è possibile utilizzare cavi non conformi HDMI.
• Si consiglia l'uso di un cavo HDMI prodotto da Panasonic. Codice prodotto consigliato: RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), ecc.
• Nel caso il TV abbia più di un terminale HDMI, vedere il manuale di istruzioni dell'apparecchio TV per stabilire su quale terminale effettuare il collegamento.

Non creare collegamenti video attraverso il VCR.

Le immagini potrebbero non essere visualizzate correttamente a causa della protezione contro la copia.

Altri collegamenti audio

DIGITAL AUDIO IN OPTICAL

Quando è collegato il cavo audio ottico digitale *2.3, questa unità è in grado di decodificare l'audio Dolby Digital.

Collegare il cavo ottico (non in dotazione) proveniente dal terminale DIGITAL AUDIO IN OPTICAL sull'unità principale al terminale OPTICAL OUT sul televisore.

Nota

Dopo aver effettuato il collegamento tramite il cavo audio ottico digitale o HDMI ^2,3, effettuare le impostazioni corrette per il tipo di audio proveniente dall'apparecchio digitale (⇒ 10).

※2 Per informazioni sulle impostazioni necessarie per la trasmissione dell'audio, vedere le istruzioni per l'uso dei rispettivi dispositivi. ※3 Con questo collegamento è possibile riprodurre solo l'audio in formato Dolby Digital e PCM.

AUX

Utilizzare questo collegamento quando il televisore non dispone di un terminale OPTICAL OUT o quando il terminale DIGITAL AUDIO IN OPTICAL di questa unità è utilizzato dall'STB.

Collegare il cavo audio (non in dotazione) proveniente dal terminale AUX sull'unità principale al terminale AUDIO OUT sul televisore.

Collegamento Set Top Box (cavo/satellite/lettore di dischi Blu-ray, ecc.)

Utilizzare questo collegamento quando si desidera trasmettere l'audio surround originale dall'STB a questa unità.

Collegare il cavo audio digitale a fibre ottiche (non in dotazione) proveniente dal terminale DIGITAL AUDIO IN OPTICAL su questa unità al terminale OPTICAL OUT su STB.

- Se il terminale DIGITAL AUDIO IN OPTICAL è già utilizzato per l'audio del televisore, ricollegare l'audio del televisore al terminale AUX utilizzando un cavo audio.

Nota

Se vi sono più sorgenti sonore (come un lettore Blu-ray, registratore DVD, VCR, ecc.), collegarle agli ingressi disponibili nell'apparecchio TV e collegare l'uscita del TV al terminale SCART (AV), AUX, HDMI AV OUT o DIGITAL AUDIO IN OPTICAL dell'unità principale.

Punto 4: Collegamento al cavo di alimentazione CA

Risparmio di corrente

L'unità principale consuma una piccola quantità di corrente anche in modalità standby (circa 0,1 W). Per risparmiare energia quando non si intende usare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente domestica. È necessario resettare alcune opzioni di memoria dopo aver ricollegato l'unità principale all'alimentazione.

Nota

Il cavo di alimentazione CA in dotazione è da utilizzarsi solo con l'unità principale.

Non usarlo con altri apparecchi. Inoltre non utilizzare cavi di un altro dispositivo con l'unità principale.

Punto 5: Preparazione del telecomando

Pile

ATTENZIONE

Pericolo di esplosione se la batteria viene sostituita erroneamente. Sostituire solo con una batteria uguale o di tipo equivalente consigliata dal produttore. Smaltire le batterie usate in base alle istruzioni del produttore.

• Utilizzare batterie alcaline o al manganese. • Non riscaldare o esporre alle fiamme. • Non lasciare la(e) batteria(e) nell'automobile esposta(e) alla diretta luce del sole per un lungo periodo di tempo, con le porte e i finestrini chiusi. • Non mischiare pile vecchie e nuove. • Non usare contemporaneamente pile di tipo diverso. • Non smontare le pile o cortocircuitarle. • Non cercare di ricaricare le pile alcaline o al manganese. • Non usare pile con il rivestimento rovinato.

Non:

Il trattamento sbagliato delle pile può causare una perdita di elettrolito, che può a sua volta danneggiare seriamente il telecomando.

Togliere le pile quando il dispositivo non viene utilizzato per un periodo prolungato. Riporle in un luogo buio a temperatura ambiente.

Utilizzo

Puntare il telecomando verso l'apposito sensore di segnale (⇒ 4), facendo attenzione che non vi siano ostacoli in mezzo.

Distanza massima: 7 m circa

Angolazione massima: Circa 20° in alto e in basso, circa 30° a sinistra e a destra

punto 6 EASY SETUP (IMPOSTAZIONE SEMPLICE)

La schermata IMPOST. SEMPL. aiuta l'utente nell'effettuazione delle impostazioni necessarie.

Preparazione

Accendere l'apparecchio TV e selezionare la modalità di ingresso video appropriata (es. VIDEO 1, AV 1, HDMI, ecc.) perché corrisponda al collegamento con questa unità.

• Per cambiare la modalità di ingresso video dell'apparecchio TV, vedere il relativo manuale di istruzioni.
• Questo telecomando è in grado di eseguire alcune operazioni base sull'apparecchio TV (⇒ 4).

1 Premere [⏻]① per accendere l'unità.

- Quando la schermata IMPOST. SEMPL. viene automaticamente visualizzata, saltare i passaggi da 2 a 7.

2 Premere [DVD]⑤ per selezionare "DVD/CD". 3 Premere [START] ¹⁹ per mostrare il menu START. 4 Premere [▲, ▼]⑨ per selezionare “Impostazione”, quindi premere [OK]⑨.

5 Premere [▲, ▼]⑨ per selezionare “ALTRI” e premere [OK]⑨. 6 Premere [▲, ▼]⑨ per selezionare “IMPOST. SEMPL.” e premere [OK]⑨. 7 Premere [OK]⑨ per selezionare "IMPOSTARE". 8 Premere [▲, ▼]⑨ per selezionare “Si” e premere [OK]⑨. 9 Seguire i messaggi e configurare le impostazioni con [▲, ▼, ◀, ▶]⑨ e [OK]⑨. (⇒ in basso, Impostazioni IMPOST. SEMPL.) 10 Premere [OK]⑨ per terminare IMPOST. SEMPL..

Impostazioni IMPOST. SEMPL.

•Lingua

Selezionare la lingua utilizzata sulle schermate del menu. -Formato TV

Selezionare il formato idoneo per l'apparecchio TV.

- Configur.diffusori

Selezionare la modalità “Surround (consigliata)” o la modalità “Anteriori (Alternativa)” a seconda della disposizione degli altoparlanti (⇒ 7, Posizionamento).

- Contr. altoparl.

Ascoltare l'uscita del diffusore per verificare i collegamenti dei diffusori.

•Uscita altoparl.

Eseguire l'impostazione del suono surround per l'uscita del diffusore.

•Audio TV

Selezionare il collegamento dell'ingresso audio per il proprio apparecchio TV.

Per il collegamento AUX (⇒ 8): Selezionare "AUX".

Per il collegamento HDMI (⇒ 8): Selezionare "ARC"

Per il collegamento DIGITAL AUDIO IN OPTICAL (⇒ 8): Selezionare "DIGITAL IN".

Per il collegamento SCART (AV) (⇒ 8): Selezionare "AV".

Questa sarà l'impostazione Audio TV per VIERA Link "HDAVI Control". (→ 15)

Nota

• Se questa unità è collegata a un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive" tramite il cavo HDMI, le informazioni sulla lingua dei menu e il Formato tv saranno richiamate tramite VIERA Link.
• Se questa unità è collegata a un apparecchio TV compatibile con "HDAVI Control 2" tramite il cavo HDMI, le informazioni sulla lingua dei menu saranno richiamate tramite VIERA Link.
• Le impostazioni effettuate con IMPOST. SEMPL. possono anche essere cambiate nelle impostazioni effettuate sul lettore (questo vale ad esempio per la lingua, il formato del televisore, l'audio del televisore (⇒ 17)).

Ascolto della radio

Preimpostare automaticamente le stazioni radio

Si possono impostare fino a 30 stazioni.

1 Premere [RADIO, EXT-IN]⑤ per selezionare "FM". 2 Premere [MENU]⑦.

Ad ogni pressione del pulsante:

LOWEST (impostazione di fabbrica):

Per avviare la preimpostazione automatica con la frequenza più bassa.

CURRENT:

Per avviare la preimpostazione automatica con la frequenza corrente.

※ Per cambiare la frequenza, vedere "Sintonizzazione manuale" (⇒ in basso).

3 Premere e tenere premuto [OK]⑨.

Rilasciare il pulsante quando viene visualizzato "FM AUTO". Il sintonizzatore inizia a preimpostare nei canali tutte le stazioni che è in grado di ricevere in ordine crescente.

• Quando le stazioni sono impostate viene visualizzata l'indicazione "SET OK" e la radio si sintonizza sull'ultima stazione preimpostata.
• "ERROR" viene visualizzato quando la sintonizzazione automatica non riesce. Sintonizzare le stazioni manualmente (⇒ in basso).

Ascolto/conferma dei canali preselezionati

1 Premere [RADIO, EXT-IN]⑤ per selezionare "FM". 2 Premere i pulsanti numerici per selezionare un canale.

• Per selezionare un numero a 2 cifre es. 12: [≥10]③ ⇒ [1] ⇒ [2]

In alternativa, premere [v, ∧]⑰.

- La sintonia FM viene mostrata anche sul display dell'apparecchio TV.

Se vi sono troppi disturbi

Tenere premuto [PLAY MODE]⑩ per visualizzare "MONO".

Per annullare la modalità, premere e tenere premuto di nuovo il pulsante fino a quando viene visualizzata l'indicazione "AUTO ST".

- La modalità viene annullata anche quando si cambia la frequenza.

Sintonizzazione manuale

1 Premere [RADIO, EXT-IN]⑤ per selezionare "FM". 2 Premere [SEARCH◀◀, SEARCH▶▶]⑯ per selezionare la frequenza.

- Per avviare la sintonizzazione automatica, tenere premuto [SEARCH◀◀, SEARCH▶▶]⑯ fino a quando la frequenza inizia a scorrere. La sintonia si arresta quando viene trovata una stazione.

Preimpostazione manuale delle stazioni

Si possono impostare fino a 30 stazioni.

1 Mentre si ascolta la trasmissione radio, premere [OK]⑨.

2 Mentre la frequenza lampeggia sul display, premere i tasti numerici per selezionare un canale.

- Per selezionare un numero a 2 cifre, es. 12: [≥10]③ ⇒ [1] ⇒ [2]

In alternativa, premere [v, ∧]⑰, quindi premere [OK]⑨.

Una stazione memorizzata in precedenza viene sovrascritta quando un'altra stazione viene memorizzata nello stesso canale preimpostato.

Trasmissione RDS

L'unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.

Se la stazione che si sta ascoltando trasmette segnali RDS, sul display si accende "RDS".

Mentre si ascolta la trasmissione radio

Premere [FUNCTIONS] ²⁰ per visualizzare i dati di testo.

Ad ogni pressione del pulsante:

PS: Servizio programma

PTY: Tipo di programma

FREQ: Visualizzazione frequenza

Indicazioni PTY
NEWS VARIED FINANCE COUNTRY
AFFAIRS POP M CHILDREN NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE OTHER M LEISURE ALARM
SCIENCE	WEATHER JAZZ

Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scarsa.

Utilizzo del menu START

È possibile selezionare gli effetti sonori e la sorgente desiderata, modificare le impostazioni, accedere alla riproduzione/ai menu, utilizzando il menu START.

1 Premere [START] ⑲ per mostrare il menu START.

- Quando si utilizza VIERA Link "HDAVI Control", il televisore si accende anche quando viene visualizzato il menu START.

es.:

2 Premere [▲, ▼]⑨ per selezionare un'opzione e premere [OK]⑨.

- Per uscire, premere [START]⑲.

3 Premere [▲, ▼]⑨ per configurare l'impostazione e premere [OK]⑨.

Quando è selezionato "Selezione ingresso"

È possibile selezionare la sorgente desiderata dal menu.

- DVD/CD (⇒ 12), RADIO FM (⇒ 9), AV*1 (⇒ in basso), AUX*1 (⇒ in basso), ARC*1 (⇒ in basso), DIGITAL IN*1,2 (⇒ in basso), USB (⇒ 17), iPod (⇒ 16)

※1 Accanto a "AV", "AUX", "ARC" o "DIGITAL IN" verrà visualizzato "(TV)", per indicare l'impostazione dell'audio del televisore per VIERA Link "HDAVI Control" (⇒ 15).

※2 Accanto a "DIGITAL IN" verrà visualizzato "(STB)", per indicare l'impostazione dell'audio dell'STB per VIERA Link "HDAVI Control" (⇒ 15).

Quando è selezionato "Impostazione"

È possibile modificare le impostazioni per questa unità. (⇒ 17)

Quando è selezionato "Suono"

È possibile selezionare le impostazioni della qualità del suono (⇒ 11, EQ (Equalizzatore)).

Altre voci selezionabili

Le voci visualizzate variano a seconda del supporto e del dispositivo di origine. Quando si carica un disco o si collega un dispositivo USB, è possibile accedere alla riproduzione o ai menu dal menu START.

es. DVD-V

Accesso alla riproduzione e ai menu

Quando viene visualizzato il pannello di controllo su schermo es. DVD-V (quando dal menu START si seleziona "Riproduci disco")

È possibile far funzionare la riproduzione utilizzando i comandi indicati.

Selezionare la sorgente dal telecomando

Premere	Per selezionare
[DVD]5	DVD/CD
[iPod]5	IPOD (⇒ 16)
[RADIO,EXT-IN]5	Ad ogni pressione del pulsante:FM: (⇒ 9)AV: Per l'ingresso audio attraverso il terminale SCART (AV).AUX: Per l'ingresso audio attraverso il terminale AUX.ARC: Per l'ingresso di audio tramite il terminale HDMI AV OUT.D-IN: Per l'ingresso audio attraverso il terminale DIGITAL AUDIO IN OPTICAL. (⇒ destra)USB: (⇒ 17)

Nota

Confermare il collegamento audio al terminale SCART (AV), AUX, HDMI AV OUT, o DIGITAL AUDIO IN OPTICAL sull'unità principale quando si selezionano le sorgenti corrispondenti (⇒ 8). Ridurre il volume dell'apparecchio TV al minimo e regolare quindi il volume dell'unità principale.

Ascolto dell'audio proveniente dal televisore o da un altro dispositivo tramite gli altoparlanti dell'unità

Preparazione

• Accertarsi che sia stato stabilito un collegamento audio tra questa unità e il televisore o un altro dispositivo. (⇒ 8)
• Accendere il televisore e/o l'altro dispositivo.

Premere [RADIO, EXT-IN]⑤ per scegliere la sorgente utilizzata per collegare questa unità al televisore o all'altro dispositivo.

• Per modificare gli effetti di circondamento e la modalità del suono, vedere "Provare gli effetti sonori da tutti i diffusori" (⇒ 11).
• Se il televisore Panasonic è compatibile con VIERA Link, vedere "Utilizzo della funzione VIERA Link "HDAVI Control™" (⇒ 15) per informazioni su altre funzioni correlate.

Esecuzione delle impostazioni per l'ingresso audio digitale

Effettuare le impostazioni corrette per il tipo di audio proveniente dal terminale DIGITAL AUDIO IN OPTICAL e HDMI AV OUT sull'unità principale.

È necessario effettuare le impostazioni per "D-IN" e il selettore "ARC".

- Le voci sottolineate sono le impostazioni predefinite.

È necessario effettuare le impostazioni per "D-IN" e il selettore "ARC". - Le voci sottolineate sono le impostazioni predefinite.

Impostazioni disponibili
Modalità	Impostazioni
DUAL:	(Funziona solo con Dolby Dual Mono)– MAIN+SAP (audio stereo)– MAIN– SAP“SAP” = Programma Audio Secondario• Imposta la modalità PCM FIX su “OFF” per consentire l’ascolto dell’audio “MAIN” o “SAP”.
DRC:(Dynamic Range Compression)	– ONQuesta impostazione aumenta la chiarezza dell’audio anche quando il volume è basso, comprimendo la gamma del livello più basso e più alto del suono. Può essere molto utile quando si utilizza l’unità a tarda notte. (Funziona solo con Dolby Digital)– OFFViene riprodotta l’intera gamma dinamica del segnale.
PCM FIX:	– ONSelezionare quando si ricevono solo segnali PCM.– OFFSelezionare quando si ricevono segnali Dolby Digital e PCM.• Quando si riceve vero audio surround 5.1 canali, selezionare “OFF”.
STB*3:(CABLE/SAT AUDIO)	– SETSelezionare quando si imposta l’unità principale per passare a “D-IN” quando sul televisore è selezionato il canale di ingresso di un STB collegato via HDMI (⇒ 15, Impostazione dell’audio STB per VIERA Link “HDAVI Control”).– OFFSelezionare per annullare questa impostazione.

1. Premere [RADIO, EXT-IN]⑤ più volte per selezionare "D-IN" o "ARC". 2. Premere [PLAY MODE]⑩, quindi premere [▲, ▼]⑨ per scegliere la modalità. 3. Mentre è visualizzata la modalità selezionata, premere [◀, ▶]⑨ e selezionare l'impostazione desiderata.

※3 Solo quando è selezionato "D-IN". Ricordarsi di selezionare il canale di ingresso del dispositivo (STB, ecc.) sul televisore quando si effettua l'impostazione. Il dispositivo deve essere collegato al televisore Panasonic tramite un cavo HDMI e a questa unità tramite un cavo audio digitale a fibre ottiche.

- Questa funzione non è disponibile se è selezionato "DIGITAL IN" in "AUDIO TV" (⇒ 19).

Provare gli effetti sonori da tutti i diffusori

• I seguenti effetti sonori potrebbero non essere disponibili o non generare alcun effetto con alcune sorgenti sonore.
• Quando si usano questi effetti sonori con alcune sorgenti, si potrebbe verificare una riduzione della qualità del suono. Se ciò dovesse verificarsi, disattivare gli effetti sonori.

Nota

Quando si modifica l'effetto surround, il surround in modalità Sussurro o le modalità audio, l'impostazione viene visualizzata sullo schermo TV se la fonte selezionata durante la riproduzione è "DVD/CD" o "USB".

Ascoltare gli effetti del suono surround

Premere [SURROUND]⑫.

Ad ogni pressione del pulsante:

STANDARD:

Il suono viene emesso nel modo in cui è stato registrato/codificato. L'uscita dei diffusori varia a seconda della sorgente.

MULTI-CH:

È possibile ascoltare l'audio dagli altoparlanti anteriori, oltre che dagli altoparlanti surround, anche quando si riproduce dell'audio a 2 canali MANUAL: (⇒ in basso)

Mentre è visualizzata l'indicazione "MANUAL", premere [◀, ▶]⑨ per selezionare le altre modalità surround.

Ogni volta che si preme [◀, ▶]⑨:

DOLBY PLII MOVIE

Adatto per film o video registrati in Dolby Surround. (eccetto DivX) DOLBY PLII MUSIC

Aggiunge l'effetto a 5.1 canali alle sorgenti stereo. (eccetto DivX) S.SRD

Con le sorgenti stereo è possibile ascoltare il suono di tutti i diffusori. STEREO

Il suono sarà emesso solo dai diffusori anteriori e dal subwoofer per qualunque sorgente.

Modalità consigliate per godersi l'audio del TV o le sorgenti stereo da tutti i diffusori:

• DOLBY PLII MOVIE

• DOLBY PLII MUSIC

• S.SRD

In presenza di un segnale in uscita dai diffusori surround, sul display dell'unità principale si accende "SRD".

Quando il segnale è DTS o Dolby Digital, saranno visualizzate rispettivamente le indicazioni "/DTS" o "/DOLBY DIGITAL".

Selezione della modalità del suono

1 Premere [SOUND]⑪ per selezionare una modalità audio.

Ad ogni pressione del pulsante:

EQ: Equalizzatore

SUBW LVL: Livello del Subwoofer

H.BASS: Basso armonico

C.FOCUS: Fuoco Centrale

2 Mentre è visualizzata la modalità selezionata, premere [◀, ▶]⑨ per configurare le impostazioni.

Per i dettagli sulle impostazioni dei singoli effetti sonori vedere le note di seguito.

EQ (Equalizzatore)

È possibile selezionare le impostazioni per la qualità del suono.

Ogni volta che si preme [◀, ▶]⑨:

FLAT: Annulla (non vengono aggiunti effetti).

HEAVY: Aggiunge vigore alla musica rock.

CLEAR: Rende più chiari i suoni più alti.

SOFT: Per la musica di sottofondo.

SUBW LVL (Livello subwoofer)

È possibile regolare i toni bassi. L'unità seleziona

automaticamente l'impostazione più idonea a seconda del tipo di sorgente sonora.

LEVEL 1 ↔ LEVEL 2 ↔ LEVEL 3 ↔ LEVEL 4

- L'impostazione così configurata viene mantenuta e richiamata ogni volta che si riproduce dallo stesso tipo di sorgente.

H.BASS (Basso Armonico)

Consente di migliorare il suono a bassa frequenza, in modo da sentire chiaramente i bassi profondi, anche se l'acustica della stanza non è ottimale.

ON ←→ OFF

- L'impostazione effettuata viene memorizzata e richiamata ogni volta che si riproduce lo stesso tipo di sorgente.

C.FOCUS (Fuoco Centrale)

(È efficace quando si riproduce audio che contiene suono emesso dal canale centrale o quando è selezionato DOLBY PLII (⇒ sinistra).)

Si può fare in modo che il suono del diffusore centrale sembri provenire dall'apparecchio TV.

ON←→OFF

Surround in modalità whisper

Consente di migliorare l'effetto audio per il suono a basso volume. (Può essere utile quando si utilizza l'unità a tarda notte.)

Premere [W.SRD] ²³ .

Ad ogni pressione del pulsante:

ON↔OFF

Regolare manualmente il livello di uscita del diffusore

Preparazione

• Per visualizzare l'immagine, accendere l'apparecchio TV e selezionare la modalità di ingresso video appropriata.
• Premere [+, VOL, -] ⑭ per regolare il volume al livello di ascolto normale.
• Premere [DVD]⑤ per selezionare "DVD/CD".
• Selezionare "VERIFICA TONO" da "IMP. ALTOPARLAN." nel menu AUDIO (⇒ 18).

1 Premere [OK]⑨ per accedere alla modalità della tonalità di prova.

es.

La verifica tono viene emessa su ogni canale nel seguente ordine: SINISTRA, CENTRO, DESTRA, SURROUND DESTRO, SURROUND SIN.

2 Premere [OK]⑨ e quindi [▲, ▼]⑨ per regolare il livello del diffusore per ogni diffusore. (CENTRO, SURROUND DESTRO, SURROUND SIN)

Da -6 dB a +6 dB (Impostazione di fabbrica: 0 dB).

Regolazione del livello degli altoparlanti durante la riproduzione.

(È efficace quando si riproduce audio contenente suono emesso dal canale centrale o quando l'indicazione "SRD" si illumina sul display dell'unità principale).

1 Tenere premuto [-CH SELECT]⑪ per selezionare il diffusore.

Mentre è visualizzato il canale del diffusore, premere [-CH SELECT]⑪.

L → C → R → RS → LS → SW ↑

- L'indicazione SW (Subwoofer) viene visualizzata anche se la sorgente non include un canale subwoofer.

2 Mentre è selezionato "L" o "R".

Premere [◀, ▶]⑨ per regolare il bilanciamento dell'altoparlante anteriore.

2 Mentre è selezionato "C", "RS", "LS" o "SW".

Premere [▲]⑨ (aumento) o [▼]⑨ (riduzione) per regolare il livello di ciascun diffusore.

Riproduzione di base

Preparazione

Per visualizzare l'immagine, accendere l'apparecchio TV e cambiare la modalità di ingresso video (es. VIDEO 1, AV 1, HDMI, ecc.) perché corrisponda al collegamento con questa unità.

1 Premere [⏻]① per accendere l'unità. 2 Premere [DVD]⑤ per selezionare "DVD/CD". 3 Premere [▲ OPEN/CLOSE]⑤ per aprire il cassetto del disco. 4 Caricare il disco. Etichetta rivolta verso l'alto.

- Caricare i dischi a doppio strato in modo che l'etichetta del lato che si vuole riprodurre sia rivolta verso l'alto.

5 Premere [▶ PLAY]⑥ per avviare la riproduzione. • Premere [+ VOL -]⑭ per regolare il volume.

Nota

- MENTRE I MENU SONO VISUALIZZATI, I DISCHI CONTINUANO A RUOTARE.

Premere [■ STOP]⑥ quando si finisce, per preservare il motore dell'unità e lo schermo del televisore.

- È possibile che il numero totale dei titoli non venga visualizzato correttamente su dischi +R/+RW.

Comandi base

Riproduzione con un tocco (solo telecomando): [▶ PLAY]⑥ (durante la modalità di attesa)

L'unità principale si accende automaticamente e avvia la riproduzione del disco nel cassetto.

Stop: [■ STOP]⑥

La posizione viene memorizzata mentre sullo schermo è visualizzato "STOP CONTIN.".

- Premere [▶ PLAY]⑥ per continuare la riproduzione.

- Premere nuovamente [■ STOP]⑥ per cancellare la posizione.

Pausa: [II PAUSE]⑥

- Premere [▶ PLAY]⑥ per riavviare la riproduzione.

Salta: [SKIP ◀◀◀, SKIP ▶▶]⑥

Cerca: [SEARCH◀◀, SEARCH▶▶]⑥ (durante la riproduzione)

Moviola: [SEARCH◀◀, SEARCH▶▶]⑥ (durante la pausa) • Fino a 5 passi.

- Premere [▶ PLAY]⑥ per avviare la riproduzione normale.

• VCD Moviola: Soltanto nella direzione in avanti.

- MPEG4 DivX Moviola: Non funziona.

Frame dopo frame: [◀, ▪▶]⑨ (durante la pausa) DVD-VR DVD-V VCD

• DVD-VR VCD Solo nella direzione in avanti.

Sezione dell'opzione sullo schermo: [▲, ▼, ◀, ►, OK]⑨

[▲, ▼, ◀, ▶]⑨: Selezionare

[OK]⑨: Conferma

Immettere il numero: Pulsanti numerici

DVD-VR DVD-V VCD CD

es. Per selezionare 12: [≥10]③ ⇒ [1] ⇒ [2]

VCD con controllo della lettura

Premere [■ STOP]⑥ per annullare la funzione PBC, quindi premere i pulsanti numerici.

DVD-V Visualizza il menu principale di un disco: [TOP MENU]⑧

DVD-V Visualizza il menu di un disco: [MENU]⑦

Ritorno alla schermata precedente: [RETURN]②1

VCD (con controllo della lettura) Visualizza il menu di un disco: [RETURN]②

Display dell'unità principale: [FL DISPLAY]②2

DVD-VR DVD-V WMA MP3 MPEG4 DivX

Visualizzazione del tempo ↔ Visualizzazione delle informazioni

(es. DVD-VR Numero del programma)

Numero dei contenuti

Altre modalità di riproduzione

Ripetizione della riproduzione

Questa funzione è operativa solo quando è visualizzato il tempo di riproduzione trascorso. Funziona anche con tutti i contenuti JPEG.

Durante la riproduzione tenere premuto [-REPEAT] per visualizzare la modalità di ripetizione.

Mentre è visualizzata la modalità di ripetizione, premere [-REPEAT] per selezionare la voce che si desidera ripetere.

es. DVD-V

Per annullare, selezionare "OFF".

Le opzioni visualizzate sono diverse a seconda del tipo di disco e della modalità di riproduzione.

Riproduzione programmata e casuale

DVD-V VCD CD WMA MP3 JPEG MPEG4 DivX

Preparazione

Durante la fase di arresto, premere [PLAY MODE] per selezionare la modalità di riproduzione.

Le schermate della riproduzione programmata e casuale vengono visualizzate in sequenza.

Programmata → Casuale ← Uscire da schermate di riproduzione programmata e casuale ←

• DVD-VR: Selezionare "DATI" in "DVD-VR/DATI" (⇒ 19, Menu ALTRI) per riprodurre contenuti MP3, JPEG, MPEG4 o DivX.
• Se viene visualizzata la schermata "MENU PLAYBACK", selezionare "AUDIO/IMMAGINI" o "VIDEO" (⇒ 13, Uso del MENU PLAYBACK), quindi procedere con l'operazione sopra indicata.
• In caso di disco con contenuti sia WMA/MP3 che JPEG, selezionare i contenuti musicali o le immagini. WMA/MP3: Selezionare "PROGR. MUSICALE" o "MUSICA CASUALE". JPEG: Selezionare "PROGR. IMMAGINE" o "IMMAGINE CASUALE".
• DVD-V: La lettura di alcune opzioni non è possibile anche se sono state programmate.

Riproduzione programmata (fino a 30 opzioni)

1 Premere [▲, ▼]⑨ per selezionare un'opzione e premere [OK]⑨.

es. DVD-V

• Ripetere questo passo per programmare altre opzioni.
• Per tornare al menu precedente, premere [RETURN]②1.

2 Premere [▶ PLAY]⑥ per avviare la riproduzione.

Per selezionare tutte le opzioni

Premere [▲, ▼]⑨ per selezionare "TUTTO" e premere [OK]⑨.

Per cancellare il programma selezionato

1 Premere [▶]⑨ e quindi [▲, ▼]⑨ per selezionare il programma.

2 Premere [CANCEL]④.

Per cancellare l'intero programma

Premere più volte [▶]⑨ per selezionare “CANC. TUTTO” e quindi premere [OK]⑨.

L'intero programma viene cancellato anche quando si apre il cassetto del disco, si spegne l'unità o si seleziona un'altra sorgente.

Lettura casuale

1 (Solo quando il disco ha gruppi o più titoli.)

Premere [▲, ▼]⑨ per selezionare un gruppo o un titolo e premere [OK]⑨.

es. DVD-V

- *” significa selezionato. Per deselezionare, premere nuovamente [OK]⑨.

2 Premere [▶ PLAY]⑥ per avviare la riproduzione.

Uso dei menu di navigazione

Riproduzione dei dischi di dati

WMA MP3 JPEG MPEG4 DivX

DVD-VR Selezionare "DATI" in "DVD-VR/DATI" (⇒ 19, Menu ALTRI) per riprodurre contenuti MP3, JPEG, MPEG4 o DivX.

La schermata "MENU PLAYBACK" viene visualizzata quando il disco contiene sia video (MPEG4/DivX) che altri format (WMA/MP3/JPEG).

Premere [▲, ▼]⑨ per selezionare "AUDIO/IMMAGINI" o "VIDEO" e premere [OK]⑨.

- Per avviare la riproduzione, premere [▶ PLAY]⑥.

- Per selezionare un'opzione da riprodurre, vedere "Riproduzione dall'opzione selezionata" (⇒ in basso).

Riproduzione dall'opzione selezionata

Mentre è visualizzata la schermata "DISCO DATI" è possibile selezionare la riproduzione iniziando dall'opzione desiderata. Es.:

Gruppo (Cartella):

Contenuto (File):

:WMA/MP3

: JPEG

: MPEG4/DivX

- Per visualizzare/uscire dalla schermata, premere [MENU]⑦.

Premere [▲, ▼]⑨ per selezionare un'opzione e premere [OK]⑨.

- Premere [◀, ▶]⑨ per saltare avanti pagina per pagina.

- Per tornare su di 1 livello rispetto alla cartella corrente, premere [RETURN]②.

• Massimo: 28 caratteri per un nome di file/cartella.

La riproduzione viene avviata dal contenuto selezionato.

■ JPEG: Selezionare l'immagine dal menu delle miniature.

1. Mentre è visualizzata l'immagine, premere [TOP MENU]® per mostrare il menu delle anteprime.

es.

Nome gruppo

Numero gruppo e contenuto

2. Premere [▲, ▼, ◀, ▶]⑨ per selezionare un'immagine e premere [OK]⑨.

- Premere [SKIP ◀◀, SKIP ▶▶]⑥ per saltare avanti pagina per pagina.

Per andare all'altro gruppo:

1. Premere [▲]⑨ per selezionare il nome del gruppo.

2. Premere [◀, ▶]⑨ per selezionare il gruppo e premere [OK]⑨.

Riproduzione di dischi DVD-R/-RW (DVD-VR) DVD-VR

• I titoli vengono visualizzati solo se sono registrati sul disco.
• Non è possibile modificare programmi, playlist e titoli del disco.

Riproduzione dei programmi

1 Durante la fase di arresto, premere [DIRECT NAVIGATOR]⑧.

es.

2 Premere [▲, ▼]⑨ per selezionare il programma e premere [OK]⑨.

- Premere [◀, ▶]⑨ per saltare avanti pagina per pagina.

Riproduzione di una playlist

Questa funzione è operativa solo quando il disco contiene una playlist.

1 Durante la fase di arresto, premere [PLAY LIST]⑦.

2 Premere [▲, ▼]⑨ per selezionare la playlist e premere [OK]⑨.

- Premere [◀, ▶]⑨ per saltare avanti pagina per pagina.

Uso dei menu sullo schermo

1 Premere [FUNCTIONS] ²⁰ per mostrare il menu su schermo.

Ad ogni pressione del pulsante:

Menu 1 (Disco/

es. Menu 1 (Disco/Riproduzione) DVD-V

Riproduzione)

Menu 2 (Video)

Menu 3 (Audio)

Menu 4 (HDMI)

Esci

Opzione corrente

Nome opzione

2 Premere [▲, ▼, ◀, ▶]⑨ per selezionare un'opzione e premere [OK]⑨.

es. Menu 1 (Disco/Riproduzione) DVD-V

Impostazione corrente

3 Premere [▲, ▼]⑨ per configurare le impostazioni e premere [OK]⑨.

Le opzioni visualizzate sono diverse a seconda del tipo di disco.

Menu 1 (Disco/Riproduzione)

RICERCA TRACCIA, RICERCA TITOLO, RICERCA CONTENUTO, RICERCA CAPITOLO, RICERCA PG (Cerca programma), RICERCA EL. BRANI (Cerca playlist)

Per cominciare da un'opzione specifica

- VCD Questa funzione non è attiva quando si utilizza il controllo della riproduzione.

es. DVD-V: T2 C5

Per selezionare i numeri per il disco di dati

es. 123: [≥10]③ ⇒ [1] ⇒ [2] ⇒ [3] ⇒ [OK]⑨

AUDIO

DVD-V DivX (con colonne sonore multiple)

Per selezionare una colonna sonora audio

DVD-VR VCD

Per selezionare "S", "D", "S+D" o "S D"

Le operazioni effettive dipendono dal disco. Leggere le istruzioni del disco per i dettagli.

Tipo/dati del segnale

LPCM/PPCM/10/DTS/MP3/MPEG: Tipo di segnale

kHz (Frequenza di campionamento)/bit/ch (Numero di canali)

es. 3/2 .1ch

.1: Effetto di bassa frequenza (non visualizzato se non c'è il segnale) 0: No surround 1: Surround monofonico 2: Surround stereofonico (sinistro/destro)

1: Centrale

2: Anteriore sinistro+Anteriore destro

3: Anteriore sinistro+Anteriore destro+Centrale

- DivX: Se si cambia l'audio su un disco video DivX, può essere necessario un intervallo di tempo prolungato prima che abbia inizio la riproduzione.

VELOCITÀ RIPROD.

DVD-VR DVD-V

Per cambiare la velocità di riproduzione

- da "×0.6" a "×1.4" (in passi da 0,1 unità)

- Premere [▶ PLAY]⑥ per tornare alla riproduzione normale.

- Dopo aver cambiato la velocità

– Dolby Pro Logic II non ha effetto.

– L'uscita audio passa a stereo a 2 canali.

– La frequenza di campionamento di 96 kHz viene convertita a 48 kHz.

- A seconda della registrazione del disco, questa funzione potrebbe non funzionare.

MOD. RIPETIZIONE

(⇒ 12, Ripetizione della riproduzione)

Ripeti A-B (Per ripetere una sezione specifica)

Eccetto JPEG, MPEG4, DivX, DVD-VR (Parte di immagine fissa), VCD (SVCD)

Premere [OK]⑨ sui punti iniziale e finale.

- Selezionare "OFF" per annullare.

SOTTOTITOLI

DVD-V, DivX (con sottotitoli multipli), VCD (solo SVCD)

Per selezionare la lingua dei sottotitoli

- Sui dischi +R/+RW, al posto dei sottotitoli non visualizzati potrebbe essere visualizzato il numero del sottotitolo.

| DVD-VR | (con informazioni si/off del sottotitolo)

Per selezionare "ON" o "OFF"

- A seconda del disco questa funzione potrebbe non funzionare.

DivX | (⇒ 19, Visualizzazione del testo del sottotitolo DivX)

ANGOLO

DVD-V (con angoli multipli)

Per selezionare un'angolazione video

VISUALIZZ. DATA

JPEG Per selezionare "ON" o "OFF" per la visualizzazione della data dell'immagine

ROTAZIONE

JPEG Per ruotare un'immagine (durante la pausa)

Menu 2 (Video)

MOD. IMMAGINE

NORMALE

CINEMA1: Ammorbidisce le immagini e migliora i dettagli nelle scene scure.

CINEMA2: Rende più nitide le immagini e migliora i dettagli nelle scene scure.

DINAMICO: Aumenta il contrasto per creare immagini più forti.

ANIMAZIONE: Ideale per l'animazione.

ZOOM

Per selezionare le dimensioni dello zoom

NORMALE, AUTO (DVD-VR DVD-V VCD MPEG4 DivX), ×2, ×4

Se è stata scelta l'opzione "480p"/"576p"/"720p"/"1080p" o "1080i" ("FORMATO VIDEO" in Menu 4 (HDMI)), selezionare il metodo di conversione per l'uscita progressiva adatto al tipo di materiale in riproduzione.

- L'impostazione viene ripristinata su "AUTO" o "AUTO1" quando si apre il cassetto del disco, si spegne l'unità o si seleziona un'altra sorgente.

Quando si riproducono dischi PAL

AUTO: Rileva automaticamente i contenuti film e video e li converte in modo appropriato.

VIDEO: Selezionare quando si sta utilizzando "AUTO", e il contenuto appare distorto.

FILM: Selezionare questa opzione se i bordi del contenuto del film appaiono dentellati o disordinati quando è selezionato "AUTO".

Tuttavia, se il contenuto video è

distorto come mostrato nell'illustrazione destra, selezionare "AUTO".

Quando si riproducono dischi NTSC

AUTO1: Rileva automaticamente i contenuti film e video e li converte in modo appropriato.

AUTO2: In aggiunta ad "AUTO1", rileva automaticamente i contenuti film con diverse velocità di quadro e li converte in modo appropriato.

VIDEO: Selezionare se il contenuto video appare distorto quando si sta utilizzando "AUTO1" o "AUTO2".

SELEZ. SORGENTE DivX

Quando si seleziona "AUTO" il metodo di costruzione dei contenuti DivX viene riconosciuto automaticamente e inviato in uscita. Se l'immagine è distorta, selezionare "INTERLACCIATO" o "PROGRESSIVO" a seconda del metodo di costruzione utilizzato quando i contenuti sono stati registrati su disco.

AUTO, INTERLACCIATO, PROGRESSIVO

Menu 3 (Audio)

DIALOGUE ENHANCER

Per rendere più facile l'ascolto dei dialoghi nei film

|DVD-V| (Dolby Digital, DTS, 3- o più canali, con i dialoghi registrati sul canale centrale)

DivX (Dolby Digital, 3- o più canali, con i dialoghi registrati sul canale centrale) OFF, ON

Menu 4 (HDMI)

HDMI

STATO HDMI

Per visualizzare le informazioni HDMI es.

1 Stato della connessione

2 Visualizza il tipo di segnale in uscita.

(Quando l'opzione "OFF" è selezionata in "USCITA AUDIO" (⇒ 18, Menu HDMI), sarà visualizzata l'indicazione "---".)

3 Visualizza il numero di canali audio.

4 (⇒ in basso, FORMATO VIDEO)

5 (⇒ in basso, SPAZIO COLORE)

HD ENHANCER

Questa funzione è attiva quando il collegamento HDMI viene utilizzato con l'opzione "PRIORITÀ VIDEO" (⇒ 18, Menu HDMI) impostata su "ON".

Per rendere più nitida la qualità dell'immagine a "720p", "1080i" e "1080p"

OFF, da 1 (più debole) a 3 (più forte)

FORMATO VIDEO

Questa funzione è attiva quando il collegamento HDMI viene utilizzato con l'opzione "PRIORITÀ VIDEO" (⇒ 18, Menu HDMI) impostata su "ON".

Per selezionare la qualità dell'immagine adatta al proprio apparecchio TV

(Le registrazioni video saranno convertite e inviate in uscita come video ad alta definizione.)

※ 480p/576p/720p/1080p (progressivo)

* 480i/576i/1080i (interlacciato)

- Se l'immagine è distorta, tenere premuto [CANCEL]④ fino a quando l'immagine viene visualizzata correttamente. (L'uscita tornerà all'impostazione "480p"/"576p".)

※ I numeri visualizzati cambiano a seconda del disco riprodotto. Viene visualizzato uno dei numeri sopra indicati.

SPAZIO COLORE

Questa funzione è attiva quando il collegamento HDMI viene utilizzato con l'opzione "PRIORITÀ VIDEO" (⇒ 18, Menu HDMI) impostata su "ON".

Per selezionare il colore dell'immagine adatto al proprio apparecchio TV

YCbCr 4:2:2

YCbCr 4:4:4

RGB

Se è compatibile con il televisore verrà contrassegnato con "*".

- Se il colore dell'immagine è distorto, tenere premuto [CANCEL]④ finché il colore dell'immagine non viene visualizzato correttamente.

Utilizzo della funzione VIERA Link "HDAVI Control™"

Che cos'è VIERA Link "HDAVI Control"

VIERA Link "HDAVI Control"

VIERA Link "HDAVI Control" è una funzione pratica che offre operazioni collegate a questa unità e a un apparecchio TV Panasonic (VIERA) gestito tramite "HDAVI Control". È possibile utilizzare questa funzione collegando l'apparecchio con un cavo HDMI. Consultare le istruzioni d'uso dei dispositivi collegati per i dettagli sul funzionamento.

• VIERA Link "HDAVI Control", basato sulle funzioni di controllo fornite da HDMI, standard industriale noto sotto il nome di HDMI CEC (Consumer Electronics Control), è una funzione unica che abbiamo sviluppato e integrato al prodotto. In quanto tale, il suo funzionamento con dispositivi realizzati da altri produttori HDMI CEC non può essere garantito.
• Questa unità supporta la funzione "HDAVI Control 5". "HDAVI Control 5" è lo standard più recente (al Dicembre, 2009) per gli apparecchi compatibili con il HDAVI Control Panasonic. Questo standard è compatibile con i dispositivi HDAVI convenzionali Panasonic.
• Si prega di consultare i singoli manuali per i dispositivi realizzati da altri produttori che supportano la funzione VIERA Link.

L'apparecchio TV con funzione "HDAVI Control 2 o versioni successive" consente di eseguire la seguente operazione: Controllo facilitato solo con telecomando VIERA (per "HDAVI Control 2 o versioni successive") (⇒ destra).

Preparazione

• Verificare che il collegamento HDMI sia stato effettuato (⇒ 8).
• Impostare "VIERA Link" su "ON" (⇒ 19, Menu HDMI).
• Per completare e attivare il collegamento correttamente, accendere tutti i dispositivi VIERA Link "HDAVI Control" compatibili e impostare l'apparecchio TV sulla modalità di ingresso HDMI corrispondente a questa unità.

Impostazione dell'audio TV per VIERA Link "HDAVI Control" Selezionare "AV", "AUX", "ARC" o "D-IN" per utilizzare le operazioni collegate.

Vedere l'impostazione Audio TV in IMPOST. SEMPL. (⇒ 9) o "AUDIO TV" nel menu HDMI (⇒ 19).

Controllare il collegamento audio al terminale SCART (AV) (per "AV"), al terminale AUX (per "AUX"), HDMI AV OUT al terminale (per "ARC") o al terminale DIGITAL AUDIO IN OPTICAL (per "D-IN") (⇒ 8).

Impostazione dell'audio STB per VIERA Link "HDAVI Control"

Selezionare "D-IN" per utilizzare le operazioni collegate. Vedere l'impostazione STB in "Esecuzione delle impostazioni per l'ingresso audio digitale" (⇒ 10).

Controllare il collegamento audio al terminale DIGITAL AUDIO IN OPTICAL (per "D-IN") (⇒ 8).

Verificare nuovamente i punti sopra indicati ogni volta in cui si modifica il collegamento o le impostazioni.

※1 Saranno attivi "AV", "AUX", "ARC" o "D-IN" (DIGITAL IN) a seconda dell'impostazione di Audio TV (⇒ sopra indicata, Impostazione dell'audio TV per VIERA Link "HDAVI Control"). ※2 Sarà attivo "D-IN" (DIGITAL IN) a seconda dell'impostazione dell'audio STB (⇒ sopra indicata, Impostazione dell'audio STB per VIERA Link "HDAVI Control").

Cosa si può fare con "HDAVI Control"

Sincronizzazione automatica

(Disponibile quando si utilizza la funzione VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive")

Questa funzione fornisce automaticamente un'uscita audio e video sincronizzata. (La funzione è attiva solo quando la sorgente è "DVD/CD", "USB", "AV"¹, "AUX"¹, "ARC"¹ o "D-IN"¹,².) - Quando si utilizza "DVD/CD" o "USB" come sorgente, impostare "RITARDO TEMP." nel menu VIDEO su "0 ms/AUTO" (⇒ 18).

Riproduzione con un tocco

È possibile accendere questa unità e l'apparecchio TV e avviare la riproduzione semplicemente premendo un pulsante.

(Solo telecomando)

Durante la modalità di attesa, premere [▶ PLAY]⑥ per avviare la riproduzione del disco.

I diffusori dell'unità saranno attivati automaticamente (⇒ destra).

Nota

È possibile che la riproduzione non sia visualizzata immediatamente sull'apparecchio TV. Se la riproduzione ha una parte mancante, premere [SKIP ◀◀]⑥ o [SEARCH ◀◀]⑥ per tornare indietro al punto in cui era iniziata la riproduzione.

Commutazione automatica dell'ingresso (Accensione contemporanea)

Quando vengono eseguite le seguenti operazioni, il televisore commuterà automaticamente il canale di ingresso e visualizzerà l'azione corrispondente. Quando il televisore è spento, inoltre, si accenderà automaticamente.

• Quando si avvia la riproduzione sull'unità
• Quando si esegue un'azione che utilizza lo schermo (ad es. menu START)
• Quando si passa alla modalità Sintonizzatore TV o al canale di ingresso STB sul televisore, questa unità passerà automaticamente a "AV"*1, "AUX"*1, "ARC"*1 o "D-IN"*1,2. (Per la modalità "IPOD", questa funzione è disponibile solo in modalità Musica iPod/iPhone, o quando l'iPod/iPhone non è collegato.)
• Quando l'unità è in modalità "DVD/CD", l'apparecchio TV si predispone automaticamente nella modalità di ingresso di questa unità.
• Il televisore passerà automaticamente alla modalità Sintonizzatore TV quando:

- si preme [EXIT]※3.4

• si preme [RETURN] per uscire dal menu START. ×3, 4
• si seleziona "AV" ¹ , "AUX" ¹ , "ARC" ¹ o "DIGITAL IN" ¹ dal menu START.
• la riproduzione si arresta (DVD-V VCD) o questa unità si spegne.

※3 Questa funzione non è disponibile in modalità Riproduzione o Ripresa della riproduzione quando come sorgente è selezionato "DVD/CD" o "USB". (Per la modalità "IPOD", questa funzione è disponibile solo in modalità Musica iPod/iPhone, o quando l'iPod/iPhone non è collegato.)

※4 Solo dopo che il televisore è passato automaticamente alla modalità di ingresso HDMI per questa unità.

Spegnimento contemporaneo

Tutti gli apparecchi collegati compatibili con "HDAVI Control", compresa questa unità, si spengono automaticamente quando si spegne il televisore. Per continuare la riproduzione audio anche quando l'apparecchio TV è spento, selezionare "VIDEO" (⇒ 19, "SPEGNIM. LINK" nel Menu HDMI).

Nota

Quando si preme [☐]①, si spegne solo questa unità. Gli altri apparecchi compatibili con la tecnologia VIERA Link "HDAVI Control" rimangono accesi. Per dettagli, vedere anche il Manuale di istruzioni dell'apparecchio TV.

Selezione altoparlanti

Utilizzando le impostazioni del menu TV è possibile selezionare se utilizzare come uscita audio i diffusori dell'unità o quelli dell'apparecchio TV. Per dettagli vedere il Manuale di istruzioni dell'apparecchio TV.

Home Cinema

I diffusori di questa unità sono attivi.

• Quando si accende questa unità, vengono attivati automaticamente i diffusori dell'unità stessa.
• Quando l'unità è in modalità di attesa, se utilizzando il menu TV si passa dai diffusori dell'apparecchio TV ai diffusori di questa unità, l'unità si accende automaticamente e seleziona la sorgente "AV" ¹ , "AUX" ¹ , "ARC" ¹ o "D-IN" ^1,2 .
• Il volume dei diffusori dell'apparecchio viene azzerato automaticamente.
• È possibile controllare l'impostazione del volume utilizzando il pulsante del volume o il pulsante mute sul telecomando dell'apparecchio TV. (Sul display dell'unità principale viene visualizzato il livello del volume.)
• Per annullare il silenziamento, è possibile utilizzare anche il telecomando dell'unità (⇒ 4).
• Se si spegne l'unità, vengono attivati automaticamente i diffusori dell'apparecchio TV.

TV

I diffusori dell'apparecchio TV sono attivi. - Il volume di questa unità è impostato su "0". - Questa funzione è operativa solo quando si seleziona "DVD/CD", "USB", "AV"*1, "AUX"*1, "ARC"*1 o "D-IN"*1, 2 come sorgente su questa unità. • L'uscita audio è audio a 2 canali.

Quando si passa dai diffusori di questa unità ai diffusori del TV, lo schermo dell'apparecchio TV può rimanere privo di immagini per qualche secondo.

Controllo facilitato solo con telecomando VIERA (per "HDAVI Control 2 o versioni successive")

È possibile controllare i menu della riproduzione di questa unità con il telecomando dell'apparecchio TV.

1 Selezionare il menu di questa unità utilizzando le impostazioni dei menu dell'apparecchio TV. (Per dettagli vedere il Manuale di istruzioni dell'apparecchio TV.) Viene visualizzato il menu START. es. DVD-V

Accesso alla riproduzione e ai menu

- È possibile visualizzare il menu START anche utilizzando un pulsante sul telecomando dell'apparecchio TV (es. [OPTION]).

• Quando come sorgente sono selezionati "DVD/CD" o "USB", il telecomando del televisore funziona solo in modalità arresto.
• La funzione non è attiva quando sul TV è visualizzata la schermata di riproduzione musicale tramite iPod.

2 Selezionare le opzioni desiderate dal menu START (⇒ 10).

Quando viene visualizzato il pannello di controllo su schermo

es. DVD-V (quando si seleziona "Riproduci disco" dal menu START.)

È possibile far funzionare la riproduzione utilizzando i comandi indicati.

• È possibile visualizzare il pannello di controllo su schermo anche utilizzando un pulsante sul telecomando dell'apparecchio TV (es. [OPTION]).
• Ciò funziona solo nelle modalità di riproduzione e di ripristino "DVD/CD" o "USB" o, mentre sull'apparecchio TV è visualizzata la schermata di riproduzione musicale tramite iPod.

Nota

• A seconda del menu, non è possibile eseguire alcune operazioni sui pulsanti per mezzo del telecomando dell'apparecchio TV.
• Non è possibile immettere numeri tramite i pulsanti numerici del telecomando dell'apparecchio TV (da [0] a [9]). Utilizzare il telecomando di questa unità per selezionare la playlist ecc.

Utilizzare altri dispositivi

È possibile utilizzare un dispositivo esterno tramite il proprio sistema home theater.

Utilizzo dell'iPod/iPhone

È possibile ascoltare la musica dall'iPod/iPhone tramite i diffusori di questa unità o visualizzare i video/foto dell'iPod/iPhone sull'apparecchio TV.

Preparazione

• Per visualizzare foto/video dall'iPod/iPhone

• Verificare il collegamento video al terminale SCART (AV) su questa unità e selezionare "VIDEO" da "VIDEO OUT - SCART" nel Menu VIDEO (⇒ 18).
• Agire sul menu dell'iPod/iPhone per configurare le necessarie impostazioni per l'uscita foto/video per il proprio apparecchio TV. (Vedere il Manuale di istruzioni del proprio iPod/iPhone.)
• Per visualizzare l'immagine, accendere l'apparecchio TV e selezionare la modalità di ingresso video appropriata.
• Prima di collegare/scollegare l'iPod/iPhone, spegnere l'unità principale o ridurre il volume dell'unità principale al minimo.

1 Spingere △ per aprire il dock per il coperchio dell'iPod/iPhone. 2 Collegare saldamente l'iPod/iPhone (non in dotazione).

- Fissare l'adattatore dock che dovrebbe essere stato fornito con l'iPod/iPhone al dock per un utilizzo stabile dell'iPod/iPhone. Se occorre reperire un adattatore, contattare il proprio rivenditore di iPod/iPhone.

3 Premere [iPod]⑤ per selezionare "IPOD". L'iPod/iPhone passa automaticamente alla modalità di visualizzazione di questa unità.

es.

4 Premere [FUNCTIONS] ²⁰ per selezionare il menu. Ad ogni pressione del pulsante:

Menu musica → Menu video ↑— Menu iPod/iPhone (iPod/iPhone LCD) ←

Quando si utilizza il menu START in modalità "IPOD" es.

Musica: Visualizza il menu della musica.

Video: Mostra il menu video.

Tutto (Display iPod): Passa al menu dell'iPod/iPhone.

Informazioni iPod: Visualizza informazioni dettagliate sull'iPod/iPhone.

Ascolto di musica/riproduzione di video

1 Premere [FUNCTIONS] ²⁰ per selezionare il menu musica o video sul televisore.

2 Premere [▲, ▼]⑨ per selezionare un'opzione e premere [OK]⑨.

• Premere [◀, ▶]⑨ per saltare avanti pagina per pagina.
• Per tornare alla schermata precedente, premere [RETURN]②1.

La riproduzione viene avviata dal brano o video selezionato. es. schermata di riproduzione musicale

※ Queste icone verranno visualizzate solo in modalità musica.

: Ripr. casuale brano

: Ripr. casuale album

: Ripetere 1 brano

: Ripetere tutti i brani

Comandi base (Solo per la musica e il video)

Pulsante Funzione
[▶ PLAY]6	Riproduzione
[■ STOP]6, [■ PAUSE]6	Pausa
[SKIP ◀◀, SKIP ▶▶]6	Salta
(tenere premuto)[SKIP ◀◀, SKIP ▶▶]6	Cerca

Altri metodi di riproduzione

Modalità di riproduzione (Solo per la riproduzione di musica) Premere più volte [PLAY MODE]⑩.

SONGS, ALBUMS, OFF

Modalità ripetizione

Tenere premuto [-REPEAT]⑩, quindi premere il pulsante diverse volte in pochi secondi.

Durante la riproduzione di musica/video: ONE, ALL, OFF

Nota

• Le modalità di riproduzione della musica impostate sull'iPod/iPhone verranno mantenute quando il dispositivo è collegato all'unità principale. I cambiamenti effettuati mentre l'iPod/iPhone è collegato all'unità principale verranno mantenuti sull'iPod/iPhone anche dopo la sua disconnessione.
• Se si accede al menu video, la modalità di riproduzione casuale dei video sull'iPod/iPhone viene disattivata quando l'iPod/iPhone viene scollegato dall'unità.

Guardare fotografie

1 Premere [FUNCTIONS] ²⁰ per selezionare il menu iPod/iPhone. 2 Eseguire una presentazione di immagini sul proprio iPod/iPhone.

Per agire sul menu dell'iPod/iPhone è possibile utilizzare il telecomando.

[▲, ▼]⑨:

Per navigare fra le opzioni del menu.

[OK]⑨:

Per andare al menu successivo.

[RETURN]②1

Per tornare al menu precedente.

Il funzionamento del telecomando può variare a seconda del modello di iPod/iPhone.

Mentre è collegato un iPod/iPhone

Non spingere o tirare l'iPod/iPhone indietro e avanti con grande forza.

Informazioni sulla ricarica della batteria

• L'iPod/iPhone inizierà a ricaricarsi indipendentemente dal fatto che l'unità sia accesa o spenta.
• Sul display dell'unità principale sarà visualizzata l'indicazione "IPOD *" durante la ricarica dell'iPod/iPhone in modalità di attesa dell'unità principale.
• Controllare l'iPod/iPhone per verificare se la batteria si è pienamente ricaricata.

- Se non si utilizza l'iPod/iPhone per un periodo di tempo prolungato dopo aver completato la ricarica, scollegarlo dall'unità principale, perché la batteria si scaricherà naturalmente. (Una volta eseguita una ricarica completa, non sarà necessaria un'ulteriore ricarica.)

iPod/iPhone compatibili (Dati aggiornati a dicembre 2009)

• iPhone 3GS (16GB, 32GB)
• iPhone 3G (8GB, 16GB)
• iPhone (4GB, 8GB, 16GB)
• iPod nano 5° generazione (videocamera) (8GB, 16GB)
• iPod touch 2° generazione (8GB, 16GB, 32GB, 64GB)
• iPod classic (120GB, 160GB (2009))
• iPod nano 4° generazione (video) (8GB, 16GB)
• iPod classic (160GB (2007))
• iPod touch 1° generazione (8GB, 16GB, 32GB)
• iPod nano 3° generazione (video) (4GB, 8GB)
• iPod classic (80GB)
• iPod nano 2° generazione (alluminio) (2GB, 4GB, 8GB)
• iPod 5° generazione (video) (60GB, 80GB)
• iPod 5° generazione (video) (30GB)
• iPod nano 1° generazione (1GB, 2GB, 4GB)
• iPod 4° generazione (display a colori) (40GB, 60GB)
• iPod 4° generazione (display a colori) (20GB, 30GB)
• iPod 4° generazione (40GB)
• iPod 4° generazione (20GB)
• iPod mini (4GB, 6GB)

La compatibilità dipende dalla versione software del proprio iPod/iPhone.

Per utilizzare le caratteristiche iPod touch/iPhone

1 Premere il pulsante Home di iPod touch/iPhone.

2 Selezionare le caratteristiche iPod touch/iPhone sul touch screen per far funzionare il dispositivo.

Riproduzione da un dispositivo USB

È possibile collegarsi a un dispositivo di archiviazione di massa USB dal quale riprodurre brani o file (⇒ 25, Porta USB).

I dispositivi di archiviazione di massa USB sono:

- Dispositivi USB che supportano solo trasferimenti standard.

Preparazione

- Prima di collegare un dispositivo di archiviazione di massa USB all'unità, accertarsi che sia stato eseguito il backup dei dati memorizzati sul dispositivo.

- Non si consiglia l'uso di una prolunga USB. Un dispositivo USB collegato tramite una prolunga non sarà riconosciuto dall'unità.

1 Collegare il dispositivo USB (non in dotazione) alla porta USB (6).

2 Premere [RADIO, EXT-IN]⑤ per selezionare "USB". Verrà visualizzata la schermata dei menu.

es.

- Se viene visualizzata la schermata "MENU PLAYBACK", selezionare "AUDIO/IMMAGINI" o "VIDEO" premendo [▲, ▼]⑨ e quindi [OK] ⑨.

- Per visualizzare/uscire dalla schermata, premere [MENU]⑦.

3 Premere [▲, ▼]⑨ per selezionare un'opzione e premere [OK]⑨.

- Premere [◀, ▶]⑨ per saltare avanti pagina per pagina.

- Per tornare su di 1 livello rispetto alla cartella corrente, premere [RETURN]②.

La riproduzione viene avviata dal contenuto selezionato.

- Per quanto riguarda le altre funzioni operative, queste sono simili a quelle descritte nella sezione "Riproduzione dei dischi" (⇒ 12 a 14).

Nota

- Massimo: 255 cartelle (esclusa la cartella radice), 4000 file, 28 caratteri per un nome di file/cartella.

- Quando si collega un lettore di schede USB multiporta, sarà selezionata una sola scheda di memoria. Di norma, la prima scheda di memoria inserita.

Cambiare le impostazioni del lettore

1. Premere [DVD]⑤ per selezionare "DVD/CD". 2. Premere [START]¹⁹ per visualizzare il menu START. 3. Premere [▲, ▼]⑨ per selezionare "Impostazione", quindi premere [OK]⑨.

4. Premere [▲, ▼]⑨ per selezionare il menu e premere [OK]⑨.

Visualizzare l'impostazione corretta delle voci indicate di seguito.

Voce Impostazione

5. Premere [▲, ▼]⑨ per selezionare l'opzione e premere [OK]⑨.

6. Premere [▲, ▼]⑨ per configurare le impostazioni e premere [OK]⑨.

• Per tornare alla schermata precedente, premere [RETURN]②1.
• Per abbandonare la schermata, premere [START]⑲.
• Le impostazioni rimangono memorizzate anche se si mette l'unità in attesa.
• Le opzioni sottolineate corrispondono alle impostazioni di fabbrica nei seguenti menu.

Menu DISCO

AUDIO

Selezionare la lingua dell'audio.

• INGLESE
• FRANCESE
• SPAGNOLO
• TEDESCO
• ITALIANO
• SVEDESE
• OLANDESE
• POLACCO • ORIGINALE • ALTRI ---*2

SOTTOTITOLI

Selezionare la lingua dei sottotitoli.

• AUTO • INGLESE • FRANCESE • SPAGNOLO • TEDESCO • ITALIANO • SVEDESE • OLANDESE • POLACCO • ALTRI ---- ≈2

MENU

Scegliere la lingua per i menu dei dischi.

• INGLESE
• FRANCESE
• SPAGNOLO
• TEDESCO
• ITALIANO
• SVEDESE
• OLANDESE
• POLACCO

- ALTRI - - -※2

※1 Viene selezionata la lingua originale assegnata sul disco. ※2 Immettere il codice appropriato per la lista dei codici delle lingue (⇒ 4). ※3 Se la lingua selezionata per "AUDIO" non è disponibile, i sottotitoli appaiono in quella lingua (se è disponibile sul disco).

SUBTITLE TEXT DivX

Selezionare una voce adatta secondo la lingua utilizzata per il testo dei sottotitoli DivX (⇒ 19)

- LATIN1 - LATIN2 - CYRILLIC - TURKISH

Questa voce viene visualizzata solo dopo che è stato riprodotto un file con sottotitoli (⇒ 19) e quando "LINGUA" nel menu DISPLAY è impostato su "ENGLISH" (⇒ 18).

ACCESSO AUTOR.

Impostare un livello di rating per limitare le riproduzioni di DVD-Video. Impostazione del livello di accesso (Quando è selezionato il livello 8)

- 0 BLOC. TUTTO per impedire la lettura dei dischi senza i livelli di accesso. - da 1 a 7

- 8 NESSUN LIM

Quando si imposta un livello di accesso, viene mostrata una schermata per la password.

Seguire le istruzioni su schermo.

Non dimenticare la password.

Se si inserisce nell'unità un disco DVD-Video che supera i livelli di accesso viene visualizzato un messaggio su schermo.

Seguire le istruzioni su schermo.

PASSWORD

Cambiare la password per "ACCESSO AUTOR.". IMPOSTAZIONE

Per cambiare i livelli di accesso (Quando è selezionato un livello da 0 a 7)

• CAMBIARE: Seguire le istruzioni su schermo.

Menu VIDEO

FORMATO TV

Scegliere l'impostazione idonea per l'apparecchio TV.

• 16:9 TV widescreen (16:9)

- 4:3 PAN&SCAN: TV di formato regolare (4:3) I lati dell'immagine widescreen sono tagliati in modo da riempire lo schermo (a meno che sia vietato dal disco).

- 4:3 LETTERBOX: TV di formato regolare (4:3) L'immagine widescreen è visualizzata nello stile letterbox.

RITARDO TEMP.

Se si è collegato uno schermo al plasma, regolare se il suono non è sincronizzato con le immagini.

- 0 ms/AUTO - 20 ms - 40 ms - 60 ms

- 80 ms • 100 ms

Quando si utilizza VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive" (⇒ 15), selezionare "0 ms/AUTO".

L'audio e il video saranno sincronizzati automaticamente.

USC. DISCO NTSC

Scegliere l'uscita PAL 60 o NTSC per la riproduzione dei dischi NTSC (⇒ 20, Sistemi video).

• NTSC: Quando è collegato a un TV NTSC.

• PAL60: Quando è collegato a un TV PAL.

Specificare il tipo di immagine visualizzata durante la pausa.

• AUTO

- FIELD: Le immagini non sono sfocate, ma la loro qualità è inferiore.

- FRAME: La qualità generale è elevata, ma le immagini potrebbero apparire sfocate.

VIDEO OUT - SCART

Scegliere il formato del segnale video da inviare in uscita dal terminale SCART (AV).

• VIDEO

S-VIDEO

- RGB (Solo quando è collegato a un apparecchio TV compatibile RGB) Se si desidera guardare sempre l'immagine dall'unità con segnale RGB, selezionare questa modalità. Lo schermo TV passerà automaticamente alla visualizzazione delle immagini dall'unità quando l'unità viene accesa.

- RGB 2 (Solo quando è collegato a un apparecchio TV compatibile RGB) Quando in modalità sintonizzatore TV, se il selettore è impostato su "DVD/CD", lo schermo TV passerà automaticamente alla visualizzazione delle immagini dall'unità solo durante la riproduzione del disco (DVD-V DVD-VR VCD) o quando si visualizza il menu su schermo di un DVD/CD.

Quando il selettore è impostato su "AV" viene visualizzata l'immagine dell'apparecchio TV. Con altri selettori, viene visualizzata l'immagine proveniente da questa unità.

Menu AUDIO

Selezionare per scegliere il tipo di apparecchio idoneo collegato al terminale HDMI AV OUT.

Selezionare "BITSTREAM" quando l'apparecchio è in grado di decodificare il bitstream (formato digitale dei dati a 5.1 canali). In caso contrario, selezionare "PCM".

(Con il bitstream in uscita verso l'apparecchio senza un decoder, è possibile che vi siano elevati livelli di rumore in uscita con rischi di danni sia per gli altoparlanti che per il proprio udito.)

DOLBY DIGITAL*

- BITSTREAM •PCM

DTS※

- BITSTREAM

•PCM

MPEG*

- BITSTREAM ●PCM

※ Quando l'audio è in uscita dal terminale HDMI AV OUT, e l'apparecchio collegato non supporta l'opzione selezionata, l'uscita effettiva dipenderà dalle prestazioni dell'apparecchio collegato.

GAMMA DINAMICA

- ON: Regolare la chiarezza, anche quando il volume è basso. È comoda per la visione di notte. (Funziona solo con Dolby Digital)

• OFF

IMP. ALTOPARLAN.

Selezione del tempo di ritardo per i diffusori.

Per un ascolto ottimale con il suono in modalità a 5.1 canali, tutti i diffusori, tranne il subwoofer, dovrebbero essere alla stessa distanza dalla posizione in cui si è seduti.

Se si devono sistemare i diffusori centrale o surround più vicini alla posizione d'ascolto, regolare il tempo di ritardo per compensare la differenza.

□ : Posizione effettiva del diffusore

: Posizione ideale del diffusore

⑧⑬⑤ : Distanza di ascolto principale

Dimensioni approssimative della stanza

Cerchio della distanza di ascolto primaria costante

Se la distanza Ⓐ o ⓑ è inferiore a Ⓒ, trovare la differenza nella tabella e cambiare con l'impostazione consigliata.

a Diffusore centrale		b Diffusore surround
Differenza (Circa)	Impostazione	Differenza (Circa)	Impostazione
30 cm	1ms	150 cm	5ms
60 cm	2ms	300 cm	10ms
90 cm	3ms	450 cm	15ms
120 cm	4ms
150 cm	5ms

- IMPOSTAZIONI:

• RITARDO C. (Ritardo centrale):

0ms, 1ms, 2ms, 3ms, 4ms, 5ms Selezionare il tempo di ritardo del diffusore centrale.

- RITARDO LS/RS (Ritardo surround sinistro/Surround destro):

Selezionare il tempo di ritardo dei diffusori surround.

• VERIFICA TONO: IMPOSTAZIONE

Questa voce è visualizzata solo quando è selezionato "DVD/CD". Utilizzare la verifica tono per le regolazioni del livello dei diffusori (⇒ 11, Regolare manualmente il livello di uscita del diffusore).

Menu DISPLAY

LINGUA

Scegliere la lingua per i messaggi su schermo.

- ENGLISH - FRANÇAIS - ESPAÑOL - DEUTSCH

- ITALIANO - SVENSKA - NEDERLANDS - POLSKI

Menu HDMI

PRIORITÀ VIDEO

- ON: Quando si utilizza il terminale HDMI AV OUT per l'uscita video. La risoluzione dell'uscita video dal terminale HDMI AV OUT è ottimizzata in base alle capacità dell'apparecchio collegato (es. TV).

- OFF: Quando non si utilizza il terminale HDMI AV OUT per l'uscita video.

USCITA AUDIO

- ON: Quando l'audio è in uscita dal terminale HDMI AV OUT. (A seconda delle capacità dell'apparecchio collegato, l'uscita audio può differire rispetto alle impostazioni audio dell'unità principale.)

- OFF: Quando l'audio non è in uscita dal terminale HDMI AV OUT. (L'audio viene riprodotto in uscita secondo le impostazioni dell'unità principale.)

GAMMA RGB

Questa funzione è attiva solo quando "SPAZIO COLORE" nel Menu 4 (HDMI) è impostata su RGB (⇒ 14).

- STANDARD

- MIGLIORAMENTO: Quando le immagini in bianco e nero non si vedono distintamente.

VIERA Link

• ON: È disponibile la funzione VIERA Link "HDAVI Control" (⇒ 15).
• OFF

SPEGNIM. LINK

Selezionare l'impostazione desiderata per lo spegnimento collegato di questa unità tramite la funzione VIERA Link (⇒ 15). (Questa funzione sarà attiva a seconda delle impostazioni dell'apparecchio collegato compatibile con VIERA Link "HDAVI Control".)

• VIDEO/AUDIO: Quando si spegne l'apparecchio TV, questa unità si spegnerà automaticamente.
• VIDEO: Quando si spegne l'apparecchio TV, questa unità si spegnerà salvo nelle seguenti circostanze:
• riproduzione audio (CD MP3 WMA)
• modalità iPod/iPhone
• modalità radio
• modalità "AV", "AUX", "ARC" o "D-IN" (impostazione audio TV non selezionata per VIERA Link)

AUDIO TV

Selezionare l'ingresso audio TV che vada bene per le operazioni VIERA Link (⇒ 15).

• AUX - ARC • DIGITAL IN • AV

Menu ALTRI

REGISTRAZIONE DivX

Visualizzare il codice di registrazione dell'unità.

• MOSTRA CODICE

Questo codice di registrazione è necessario per acquistare e riprodurre dei contenuti DivX Video-on-Demand (VOD) (⇒ destra).

Questa impostazione è visualizzata solo finché non viene riprodotto un contenuto DivX VOD o dopo che questa unità è stata deregistrata.

CANC. REGISTRAZ. DivX

Visualizzare il codice di deregistrazione dell'unità. - IMPOSTARE

È necessario questo codice di deregistrazione per annullare la registrazione di questa unità (⇒ destra).

Questa impostazione viene visualizzata solo dopo che si è riprodotto un contenuto DivX VOD per la prima volta.

INTERV. PRESENT.

Imposta la velocità della presentazione di immagini.

Impostazioni di fabbrica: 3 SECONDI

• Da 1 SECONDI a 15 SECONDI (in passi da 1 unità) • Da 15 SECONDI a 60 SECONDI (in passi da 5 unità) - Da 60 SECONDI a 180 SECONDI (in passi da 30 unità)

REGOLAZ. LUMIN.

Modifica la luminosità del display e dell'indicatore dell'unità.

• LUMINOSO • DEBOLE: Il display si oscura. - AUTO: Il display si oscura, ma si illumina quando si esegue qualche operazione.

IMPOST. SEMPL.

- IMPOSTARE (⇒ 9)

DVD-VR/DATI

Seleziona la riproduzione solo del formato DVD-VR o DATI.

• DVD-V: Per riprodurre i programmi video su DVD-R/-RW. • DATI: Per riprodurre i file di dati su DVD-R/-RW.

DIMMER SCHERMO

Serve a evitare l'effetto burn-in sullo schermo TV.

• OFF
• ATTENDERE 5 MIN:

Se non vengono eseguite operazioni per 5 minuti, l'immagine diventa grigia. Lo schermo del televisore verrà ripristinato quando si esegue qualche operazione. (Questo non avviene durante la riproduzione di video e immagini.)

PREDEFINITO

Questa operazione ripristina tutti i valori del menu MAIN alle impostazioni di fabbrica. - RIPRISTINO Viene visualizzata la schermata della password se si imposta "ACCESSO AUTOR." (⇒ 17). Immettere la stessa password, quindi spegnere e riaccendere l'unità.

Informazioni DivX

INFORMAZIONI SU DIVX VIDEO:

DivX® è un formato per video digitali creato dalla DivX, Inc. Questo è un dispositivo certificato per DivX che riproduce video DivX. Per maggiori informazioni e software per convertire i file in video DivX, visitare il sito www.divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND:

Questo apparecchio Certificato DivX® deve essere registrato per poter riprodurre dei contenuti DivX Video-on-Demand (VOD).

Per generare il codice di registrazione, trovare la sezione DivX VOD nel menu setup del dispositivo.

Per completare il processo di registrazione e saperne di più su DivX VOD, andare sul sito vod.divx.com con questo codice.

Visualizzare il codice di registrazione dell'unità

(⇒ sinistra, "REGISTRAZIONE" nel Menu ALTRI)

• Dopo aver riprodotto i contenuti DivX VOD per la prima volta, il codice di registrazione non viene visualizzato.
• Se si acquista il contenuto DivX VOD utilizzando un codice di registrazione diverso dal codice di questa unità, non sarà possibile riprodurre questo contenuto.

Cancellare la registrazione dell'unità

Selezionare "IMPOSTARE" in "CANC. REGISTRAZ." (⇒ sinistra) e seguire le istruzioni sullo schermo.

Utilizzare il codice di cancellazione della registrazione per cancellare la registrazione nel sito http://vod.divx.com.

Informazioni sul contenuto DivX che può essere riprodotto solo un determinato numero di volte

Alcuni contenuti dei DivX VOD possono essere riprodotti soltanto un certo numero di volte. Quando si riproducono questi contenuti, vengono visualizzati il numero di riproduzioni già effettuate e il numero iniziale di riproduzioni possibili.

- Il numero di riproduzioni rimanenti diminuisce ogni volta che il programma viene riprodotto. Comunque, quando si ricomincia dal punto in cui la riproduzione è stata interrotta la volta precedente, il numero di riproduzioni rimanenti non diminuisce a causa della funzione di riavvio della riproduzione.

Visualizzazione del testo del sottotitolo DivX

È possibile visualizzare il testo dei sottotitoli su un disco video DivX con questa unità.

Questa funzione non è collegata in alcun modo con i sottotitoli definiti nelle specifiche dello standard DivX e non segue alcuno standard definito.

Impostare "SOTTOTITOLI" in Menu 1 (Disco/Riproduzione) (⇒ 14)

Tipi di file di testo dei sottotitoli che si possono visualizzare

Il testo dei sottotitoli che soddisfa le seguenti condizioni può essere visualizzato su questa unità.

• Formato file: MicroDVD, SubRip, o TMPlayer
• Estensione del file: ".SRT", ".srt", ".SUB", ".sub", ".TXT", o ".txt"
• Nome file: Non oltre 44 caratteri esclusa l'estensione del file
• Il file video DivX e i file di testo per i sottotitoli si trovano nella stessa cartella, e i nomi dei file sono gli stessi, tranne che per l'estensione.
• Se nella stessa cartella c'è più di un file di testo di sottotitoli, i file vengono visualizzati secondo il seguente ordine di priorità: ".srt", ".sub", ".txt".

Nota

• Se il nome del file video DivX non viene visualizzato correttamente sulla schermata del menu (il nome del file viene visualizzato come “*”), o il file supera le dimensioni di 256 KB, il testo dei sottotitoli potrebbe non essere visualizzato correttamente.
• Il testo dei sottotitoli non può essere visualizzato durante la visualizzazione dei menu o quando si eseguono operazioni come la ricerca.
• I file video DivX che non visualizzano l'indicazione "TESTO ATTIVO" non contengono testo dei sottotitoli. Non è possibile visualizzare il testo dei sottotitoli.
• Se il testo dei sottotitoli non viene visualizzato correttamente, provare a cambiare le impostazioni della lingua (⇒ 17).

Dischi utilizzabili

Dischi in commercio

Tipi di supporto/logo	Commenti Indicato come
DVD-Video Dischi con musica e film dia alta qualità		DVD-V
Video CD Dischi musicali con videoInclusi SVCD(Conformi a IEC62107)		VCD
CD Dischi musicali [CD]

Dischi registrati

Tipi di supporto/logo	Formati Indicato come
DVD-R/RW •	Formato DVD-Video• Versione 1.1 del formato di registrazione DVD-Video• Formato MP3• Formato JPEG• Formato DivX• Formato MPEG4	DVD-VDVD-VRMP3JPEGDivXMPEG4
DVD-R DLR DL	• Formato DVD-Video• Versione 1.2 del formato di registrazione DVD-Video• Formato DivX	DVD-VDVD-VRDivX
+R/+RW/+R DL	• Formato +VR (+R/+RW registrazione video)	DVD-V
CD-R/RW	• Formato MP3• Formato JPEG• Formato WMA• Formato DivX• Formato MPEG4	MP3JPEGWMADivXMPEG4

• Prima di riprodurlo, finalizzare il disco sul dispositivo con cui è stato registrato.
• In alcuni casi è possibile che non si riesca a riprodurre i dischi sopra elencati a causa del tipo di disco, delle condizioni della registrazione, del metodo di registrazione e del modo in cui sono stati creati i file (⇒ destra, Consigli per la creazione di dischi di dati).

Nota sull'utilizzo di DualDisc

La riproduzione può non essere possibile perché il lato di un DualDisc che contiene l'audio digitale non soddisfa le specifiche tecniche del formato Compact Disc Digital Audio (CD-DA).

Dischi che non possono essere riprodotti

Blu-ray, HD DVD, dischi AVCHD, DVD-RW versione 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, CD foto, DVD-RAM e "VCD Chaoji" disponibili in commercio inclusi CVD, DVCD e SVCD non conformi allo standard IEC62107.

Sistemi video

- Questa unità è in grado di riprodurre PAL e NTSC, ma l'apparecchio TV dell'utente deve a sua volta essere dello stesso sistema.

- I dischi PAL non si possono visualizzare correttamente su una TV NTSC.

- Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un TV PAL (⇒ 18, "USC. DISCO NTSC" nel menu VIDEO).

Precauzioni per la manipolazione dei dischi

- Non attaccare etichette o adesivi ai dischi. Ciò può causare la deformazione del disco, rendendolo inutilizzabile.

- Non scrivere sulla parte dell'etichetta con una penna a sfera o altre penne.

- Non usare spray di pulizia per dischi, benzina, diluenti, liquidi di prevenzione dell'elettricità statica o un qualsiasi altro solvente.

• Non usare protezioni o custodie antigraffio.

• Non usare i seguenti dischi:

- Dischi con l'adesivo rimasto scoperto dalla rimozione di autoadesivi o etichette (dischi noleggiati, ecc.).

- Dischi che sono molto deformati o incrinati.

- Dischi di forma irregolare, per esempio a forma di cuore.

Consigli per la creazione di dischi di dati

WMA (Estensione: ".WMA", ".wma") Disco: CD-R/RW

- Velocità di compressione compatibile: fra 48 kbps e 320 kbps

- La riproduzione dei file WMA protetti dalla copia non è possibile.

MP3 (Estensione: ".MP3", ".mp3")

Disco: DVD-R/RW, CD-R/RW

- Questa unità non supporta i tag ID3.

- Frequenza di campionamento e rapporto di compressione:

– DVD-R/RW: 11,02 kHz, 12 kHz, 22,05 kHz, 24 kHz (8 kbps a 160 kbps), 44,1 kHz e 48 kHz (32 kbps a 320 kbps)

- CD-R/RW: 8 kHz, 11,02 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz (8 kbps a 160 kbps), 32 kHz, 44,1 kHz e 48 kHz (32 kbps a 320 kbps)

JPEG (Estensione: ".JPG", ".jpg", ".JPEG", ".jpeg") Disco: DVD-R/RW, CD-R/RW

- Vengono visualizzati i file JPEG ripresi con una fotocamera digitale conformi allo standard DCF (Design rule for Camera File system) Versione 1.0.

- È possibile che non vengano visualizzati i file alterati, modificati o salvati con software di montaggio delle immagini per computer.

- Questa unità non è in grado di visualizzare immagini in movimento, MOTION JPEG e altri formati del genere, immagini fisse diverse da quelle in JPEG (es. TIFF), o riprodurre immagini con audio incorporato.

MPEG4 (Estensione: ".ASF", ".asf")

Disco: DVD-R/RW, CD-R/RW

- La data di registrazione può differire da quella effettiva.

DivX | (Estensione: ".DIVX", ".divx", ".AVI", ".avi") Disco: DVD-R/R DL/RW, CD-R/RW

- Con questa unità non è possibile riprodurre correttamente i file DivX superiori a 2 GB o senza indice.

- Questa unità supporta tutte le risoluzioni fino a un massimo di 720×480 (NTSC)/720×576 (PAL).

- Su questa unità si possono selezionare fino a 8 tipi di audio e sottotitoli.

- Fra l'ordine di visualizzazione nella schermata dei menu e la schermata del computer potrebbero esserci delle differenze.

- La presente unità non è in grado di riprodurre file registrati con il metodo packet write.

DVD-R/RW

- I dischi devono essere conformi al formato UDF bridge (UDF 1.02/ISO9660).

- Questa unità non supporta la sessione multipla. Viene riprodotta solo la sessione di default.

CD-R/RW

- I dischi devono essere conformi al livello ISO9660 1 o 2 (eccetto i formati estesi).

- Questa unità è compatibile con la multisessione ma, se ci sono molte sessioni, l'inizio della riproduzione richiede più tempo. Per evitare ciò, mantenere al minimo il numero di sessioni.

Opzioni di installazione del diffusore

Fissaggio a parete

È possibile fissare tutti i diffusori (tranne il subwoofer) alla parete.

- La parete o il pilastro a cui attaccare i diffusori devono poter supportare un peso di 10 kg per vite. Per fissare i diffusori alla parete, rivolgersi a un muratore esperto. Il modo sbagliato di fissarli potrebbe danneggiare la parete o i diffusori.

1 Inserire una vite (non in dotazione) all'interno del muro.

2 Appendere saldamente il diffusore alla vite usando il foro del diffusore.

Altoparlante surround

Altoparlante centrale

Altoparlante anteriore

Fissare a una parete senza la base e il supporto

In questa posizione, è probabile che il diffusore cada se viene spostato a sinistra o a destra.

Spostare il diffusore in modo che la vite sia in questa posizione.

Ricollegare il cavo del diffusore

Manutenzione

Pulire l'unità con un panno soffice e asciutto

- Non utilizzare alcol, diluente o benzina per pulire il dispositivo. - Prima di utilizzare panni trattati chimicamente, leggere attentamente le istruzioni fornite con il panno stesso.

Non utilizzare i prodotti per la pulizia delle lenti disponibili in commercio perché potrebbero causare guasti. La pulizia delle lenti di norma non è necessaria, benché ciò dipenda dall'ambiente in cui è utilizzata.

Prima di spostare l'unità, accertarsi che il cassetto del disco sia vuoto. In caso contrario, si rischia di danneggiare seriamente il disco o l'unità.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, effettuare le seguenti verifiche. Se non si è certi in merito ad alcuni dei punti da verificare, o se la soluzione indicata in questa guida non risolve il problema, rivolgersi al rivenditore per ricevere maggiori informazioni.

Corrente

Assenza di corrente.

Inserire saldamente il cavo di alimentazione CA. (⇒ 8)

L'unità si dispone automaticamente nella modalità di attesa.

Il timer della funzione di spegnimento automatico era in funzione e ha raggiunto il limite temporale impostato. (⇒ 4)

Questa unità si spegne quando si cambia l'ingresso per il televisore.

È normale quando si utilizza VIERA Link "HDAVI Control 4 o versioni successive". Per ulteriori informazioni leggere le istruzioni per l'uso del televisore.

Indicazioni dell'unità

Il display è scuro.

Selezionare "LUMINOSO" in "REGOLAZ. LUMIN." nel menu ALTRI. (⇒ 19)

"NO PLAY"

• È stato inserito un disco che l'unità non è in grado di riprodurre; inserirne uno idoneo. (⇒ 20)
• Si è inserito un disco vuoto.
• È stato inserito un disco non finalizzato.

"NO DISC"

• Il disco non è stato inserito; inserire uno.
• Il disco non è stato inserito correttamente; inserirlo correttamente. (→ 12)

"OVER CURRENT ERROR"

Il dispositivo USB assorbe troppa corrente. Attivare la modalità "DVD/CD", rimuovere l'USB e spegnere l'unità.

L'iPod/iPhone assorbe troppa corrente. Rimuovere l'iPod/iPhone e spegnere e riaccendere l'unità.

“F61”

Controllare e correggere i collegamenti dei cavi dei diffusori. Se ciò non è sufficiente a risolvere il problema, rivolgersi al proprio rivenditore. (⇒ 7)

"F76"

C'è un problema di alimentazione della corrente. Rivolgersi al rivenditore.

“DVD U11”

Il disco potrebbe essere sporco. Pulirlo.

"ERROR"

È stata eseguita un'operazione non corretta. Leggere le istruzioni e riprovare.

“DVD H□□”

“DVD F□□□”

□ è un numero.

• Si potrebbe essere verificato un problema. I numeri dopo "H" ed "F" dipendono dallo stato dell'unità. Spegnere l'unità e poi riaccenderla. Oppure, spegnere l'unità, scollegare il cavo di alimentazione CA e poi ricollegarlo.
• Se il numero di servizio non si cancella, annotarlo e rivolgersi a personale tecnico qualificato.

“U70□”

□ è un numero. (Il numero effettivo che viene dopo "U70" dipenderà dallo stato dell'unità principale.)

• I collegamenti HDMI non funzionano in modo normale.
• L'apparecchio collegato non è compatibile HDMI.
• Si prega di utilizzare cavi HDMI con il logo HDMI (come indicato sulla copertina).
• Il cavo HDMI è troppo lungo.
• Il cavo HDMI è danneggiato.

Far corrispondere le modalità di unità principale e telecomando. A seconda del numero visualizzato ("1" o "2"), tenere premuto [OK]⑨ e il pulsante numerico corrispondente ([1] o [2]) per almeno 2 secondi. (⇒ 4)

"LOADING"

• L'iPod/iPhone non è pronto. Attendere che la visualizzazione scompaia.
• Scollegare l'iPod/iPhone e ricollegarlo saldamente. (⇒ 16)

Operazioni generali

L'unità non risponde alla pressione di qualsiasi tasto.

• Con questa unità si possono utilizzare soltanto i dischi specificati in queste istruzioni per l'uso. (⇒ 20)
• L'unità potrebbe non funzionare correttamente a causa di un fulmine, dell'elettricità statica o di qualche altro fattore esterno. Spegnere l'unità e poi riaccenderla. Oppure, spegnere l'unità, scollegare il cavo di alimentazione CA e poi ricollegarlo.
• Si è formata della condensa. Aspettare 1 o 2 ore che evapori.

Non c'è risposta alla pressione dei pulsanti del telecomando.

• Accertarsi che le pile siano installate correttamente. (⇒ 8)
• Le pile sono scariche. Sostituirle con pile nuove. (⇒ 8)
• Puntare il telecomando sul sensore del telecomando e azionarlo. (⇒ 4)

Altri prodotti rispondono a questo telecomando.

Modificare la modalità operativa del telecomando. (⇒ 4)

Non è possibile visualizzare il menu START.

Rimuovere il disco, quindi premere nuovamente [START]⑲.

Non ci sono le immagini né il suono.

• Controllare il collegamento del video o del diffusore. (⇒ 7, 8)
• Controllare l'impostazione dell'alimentazione o di ingresso dell'apparecchio collegato e dell'unità principale.
• Accertarsi che il disco sia registrato.

Si è dimenticata la password di accesso.

Ripristinare tutte le preselezioni della fabbrica. Durante l'arresto e con la sorgente "DVD/CD", mantenere premuto

[■]⑨ (Stop) sull'unità principale e [≥10]③ sul telecomando finché "INITIALIZED" scompare dal TV. Spegnere e riaccendere l'unità.

Tutte le impostazioni tornano ai valori predefiniti. (Questo non funziona durante le modalità programmata e casuale, o quando è visualizzato il menu Setup o il menu START.)

Altri caratteri potrebbero non essere visualizzati correttamente.

I caratteri al di fuori di quelli dell'alfabeto inglese e dei caratteri numerici arabi potrebbero non essere visualizzati correttamente.

La funzione VIERA Link “HDAVI Control” non risponde. A seconda delle condizioni dell’unità o dell’apparecchio collegato, può essere necessario ripetere la stessa operazione per far sì che la funzione sia correttamente operativa. (⇒ 15)

L'impostazione eseguita in "FORMATO TV" (⇒ 18, Menu VIDEO) o "LINGUA" (⇒ 18, Menu DISPLAY) non funziona.

Le impostazioni per "FORMATO TV"※1 e "LINGUA"※2 seguiranno automaticamente le informazioni dell'apparecchio TV. (⇒ 9, Impostazioni IMPOST, SEMPL.)

※1 Quando si utilizza la funzione VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 3 o versioni successive" ※2 Quando si utilizza la funzione VIERA Link "HDAVI Control" con un apparecchio TV compatibile con "HDAVI Control 2 o versioni successive"

Operazioni con i dischi

Bisogna aspettare a lungo prima che la riproduzione abbia inizio.

• L'inizio della lettura potrebbe richiedere del tempo se il brano MP3 contiene dati di fermi immagine. Il tempo di riproduzione corretto può non venire visualizzato anche dopo l'inizio del brano. Ciò non presuppone alcuna anomalia. [MP3]
• È normale per i video DivX. [DivX]

Una schermata del menu appare durante il salto o la ricerca. VCD

Ciò è normale per i CD video.

Non appare il menu di controllo della riproduzione.

VCD con controllo della lettura

Premere due volte [■ STOP]⑥ quindi premere [▶ PLAY]⑥.

La riproduzione programmata e casuale non funzionano. DVD-V

Queste funzioni non funzionano con alcuni tipi di DVD-Video.

La riproduzione non si avvia.

• Questa unità potrebbe non riprodurre file WMA e MPEG4 che contengono dati di immagini fisse.
• Se si stanno riproducendo contenuti DivX VOD, fare riferimento alla homepage dove sono stati acquistati. (Esempio: http://vod.divx.com) [DivX]
• Se un disco contiene CD-DA e altri formati, può non essere possibile riprodurlo correttamente.

Nessun sottotitolo.

• Visualizzare i sottotitoli. ("SOTTOTITOLI" nel Menu 1) (⇒ 14)
• A seconda del disco i sottotitoli potrebbero non funzionare. DivX

Il punto B viene impostato automaticamente.

La fine di un'opzione diventa il punto B quando viene raggiunta.

L'accesso al menu Setup non è possibile.

Selezionare come sorgente "DVD/CD".

Suono

Il suono è distorto.

• Durante la lettura dei file WMA si potrebbero verificare dei disturbi.
• Quando si utilizza l'uscita HDMI, è possibile che l'audio non venga emesso da altri terminali.

Non ci sono gli effetti.

Alcuni effetti audio non funzionano o hanno meno effetto con alcuni dischi.

Si sente un ronzio durante la riproduzione.

Il cavo di alimentazione CA o una lampada a fluorescenza sono vicini all'unità principale. Tenere gli altri dispositivi e cavi lontani dall'unità principale.

Nessun suono.

• Quando si modifica la velocità di riproduzione può generarsi una breve pausa dell'audio.
• Se la sorgente di ingresso è bitstream, impostare il suono su PCM sull'apparecchio esterno.
• L'audio potrebbe non essere riprodotto in uscita a seconda del modo in cui i file sono stati creati. DivX

Nessun suono dall'apparecchio TV.

• Se il televisore non è compatibile con ARC e si utilizza solo il collegamento HDMI, è necessario un collegamento audio aggiuntivo. (⇒ 8)
• Controllare il collegamento audio. Premere [RADIO, EXT-IN]⑤ per selezionare la sorgente corrispondente. (⇒ 8, 10)
• Quando si utilizza il collegamento HDMI, accertarsi che l'opzione "USCITA AUDIO" nel menu HDMI sia impostata su "ON". (⇒ 18)

I diffusori surround non emettono alcun suono.

Premere [SURROUND]⑫ per selezionare "MULTI-CH". (⇒ 11)

Immagine

La visualizzazione delle immagini sull'apparecchio TV non è corretta o scompare.

• L'unità e l'apparecchio TV stanno utilizzando sistemi video diversi. Utilizzare un multi-sistema o un TV PAL.
• Il sistema usato dal disco non corrisponde a quello del TV.
• I dischi PAL non si possono visualizzare correttamente su una TV NTSC.
• Questa unità può convertire i segnali NTSC in segnali PAL 60 per la visione con un TV PAL ("USC. DISCO NTSC" nel menu VIDEO). (⇒ 18)
• Verificare che l'unità sia collegata direttamente all'apparecchio TV, e non sia collegata tramite un videoregistratore a cassette. (→ 8)
• Il disturbo potrebbe essere causato dai caricatori per cellulare.
• Se si usa una antenna TV interna, cambiarla con una esterna.
• Il cavo dell'antenna TV è troppo vicino all'unità. Allontanarlo dall'unità.
• Cambiare "SELEZ. SORGENTE" nel Menu 2. DivX (⇒ 14)
• Ridurre il numero di dispositivi collegati.
• Quando si utilizza il terminale HDMI AV OUT, accertarsi che non sia selezionata l'uscita video non idonea per l'apparecchio TV collegato. Tenere premuto [CANCEL]④ fino a quando le immagini vengono visualizzate correttamente. (L'uscita tornerà all'impostazione "480p" o "576p".) (⇒ 14)
• Le immagini video convertite con risoluzione 1920×1080 possono sembrare diverse rispetto alle sorgenti full-HD 1080p native. Non si tratta di un'anomalia di funzionamento dell'unità principale.
• Quando il cavo HDMI è collegato, non ci sarà uscita RGB dal terminale SCART (AV). Se si deve utilizzare il terminale SCART (AV), rimuovere il cavo HDMI e accendere/spegnere questa unità.

Le dimensioni delle immagini non riempiono lo schermo.

- Cambiare "FORMATO TV" nel menu VIDEO. (⇒ 18)

- Utilizzare l'apparecchio TV per modificare il formato.

- Cambiare l'impostazione dello zoom. ("ZOOM" nel Menu 2) (⇒ 14)

Il menu non viene visualizzato correttamente.

Ripristinare il rapporto zoom su "NORMALE". ("ZOOM" nel Menu 2) (⇒ 14)

Lo zoom automatico non funziona bene.

• Disattivare la funzione zoom del televisore. - Lo zoom potrebbe non funzionare bene, specialmente nelle scene scure potrebbe non funzionare a seconda del tipo di disco.

Quando si riproduce un disco PAL, l'immagine è distorta.

Impostare "MOD. TRASFERIM." nel Menu 2 su "AUTO". (⇒ 14)

Dopo aver scelto “Home Cinema” in “Selezione altoparlanti” con il telecomando dell’apparecchio TV, cambia anche la scelta dell'ingresso TV.

Scollegare il cavo HDMI dall'apparecchio TV e ricollegarlo a un diverso terminale HDMI.

Funzionamento dell'iPod/iPhone

Impossibile caricarlo o farlo funzionare.

• Controllare che l'iPod/iPhone sia collegato saldamente. (⇒ 16)
• La batteria dell'iPod/iPhone è scarica. Ricaricare l'iPod/iPhone, quindi accenderlo nuovamente.

Impossibile visualizzare i video/foto dell'iPod/iPhone sull'apparecchio TV.

• Verificare il collegamento video al terminale SCART (AV) su questa unità e selezionare "VIDEO" da "VIDEO OUT – SCART" nel menu VIDEO. (⇒ 18)
• Agire sul menu dell'iPod/iPhone per configurare le necessarie impostazioni per l'uscita foto/video per il proprio apparecchio TV. (Vedere il Manuale di istruzioni del proprio iPod/iPhone.)

HDMI o video progressivo

Utilizzando l'uscita HDMI o progressiva si verifica l'effetto fantasma.

Questo problema è causato dal metodo di editing o dal materiale utilizzato sul DVD-Video, ma dovrebbe essere corretto se si usa l'uscita interlacciata. Quando si utilizza il terminale HDMI AV OUT, impostare "FORMATO VIDEO" nel Menu 4 su "480i" o "576i". Oppure, disabilitare il collegamento HDMI AV OUT e utilizzare altri collegamenti video. (⇒ 8, 14)

Radio

Si sente un suono distorto o un disturbo.

• Regolare la posizione dell'antenna FM.
• Usare un'antenna esterna. (→ 7)

Si sente un rumore di fondo.

Spegnere l'apparecchio TV o allontanarlo dall'unità.

USB

L'unità USB o i suoi contenuti non possono essere letti.

• Il formato dell'unità USB o i suoi contenuti non sono compatibili con il sistema. (⇒ 17)
• La funzione host USB di questo prodotto può non funzionare con alcuni dispositivi USB.
• In alcuni casi i dispositivi USB con capacità di memorizzazione superiore a 32 GB possono non funzionare.

Operazione lenta del dispositivo USB.

I file di grandi dimensioni o i dispositivi USB con molta memoria richiedono più tempo per la lettura e visualizzazione su TV.

Indicazioni sull'apparecchio TV

“∅”

L'operazione è proibita dall'unità o dal disco.

“DISCO NON UTILIZZABILE NELLA VOSTRA REGIONE.”

È possibile riprodurre solo i dischi DVD-Video che includono o hanno lo stesso numero di regione visualizzato sul pannello posteriore dell'unità.

"Nessun video"

A seconda dell'iPod/iPhone collegato, il menu video potrebbe non essere disponibile sull'apparecchio TV.

Selezionare la modalità menu iPod/iPhone (iPod/iPhone LCD) (⇒ 16) ed eseguire la riproduzione video dal menu dell'iPod/iPhone.

Licenze

Prodotto su licenza dei Dolby Laboratories. Dolby, Pro Logic e il simbolo della doppia D sono marchi dei Dolby Laboratories.

Prodotto con licenza sui brevetti U.S.A. N.: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 e altri brevetti U.S.A. e mondiali rilasciati e da rilasciare. DTS e Symbol sono marchi depositati, e DTS Digital Surround e i loghi DTS sono marchi della DTS, Inc. I prodotti includono il software. © DTS, Inc. Tutti i diritti riservati.

N. brevetto USA 6,836,549; 6,381,747; 7,050,698; 6,516,132 e 5,583,936.

Questo prodotto include tecnologia di protezione da copia protetta da brevetti degli Stati Uniti e altri diritti di proprietà intellettuale. L'uso di tale tecnologia di protezione da copia deve essere autorizzata da Macrovision ed è destinato esclusivamente ad usi domestici e altre visualizzazioni limitate, se non altrimenti autorizzato da Macrovision. È vietato il Reverse engineering o lo smontaggio.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

HDAVI Control™ è un marchio di fabbrica della Panasonic Corporation.

Windows Media e il logo Windows sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Questo prodotto è protetto da certi diritti di proprietà intellettuali della Microsoft Corporation e di terze parti. L'uso o la distribuzione di tale tecnologia fuori di questo prodotto sono proibiti senza una licenza dalla Microsoft o da una consociata Microsoft autorizzata e terze parti.

L'uso di questo prodotto viene concesso in base alla licenza MPEG-4 Visual Patent Portfolio license per uso personale e non commerciale da parte di un privato per (i) la codifica di video in conformità allo standard MPEG-4 Visual Standard ("Video MPEG-4") e/o (ii) la decodifica di video MPEG-4 codificato da un privato nell'ambito di attività personali senza fini commerciali e/o ottenuto da un provider di contenuti video MPEG-4 titolare di una licenza MPEG LA. Non viene concessa, né esplicitamente né implicitamente, alcuna licenza per qualsiasi altro uso. Per ulteriori informazioni sulle licenze e sull'uso promozionale, interno e commerciale di questo prodotto, rivolgersi a MPEG LA, LLC. Vedere http://www.mpegla.com

DivX® è un marchio registrato di DivX, Inc. e viene utilizzato in licenza. DivX® is a registered trademark of DivX, Inc., and is used under license.

"Made for iPod" significa che un determinato accessorio elettronico è stato specificatamente progettato per il collegamento con un iPod e che tale accessorio è stato certificato dallo sviluppatore come conforme agli standard prestazionali di Apple.

"Works with iPhone" significa che un accessorio elettronico è stato progettato per essere collegato specificamente all'iPhone e lo sviluppatore ha certificato che esso è conforme agli standard prestazionali di Apple.

Apple declina qualunque responsabilità sul funzionamento di tale accessorio o sulla sua conformità rispetto agli standard in tema di sicurezza e di normative.

iPod è un marchio commerciale Apple Inc., registrato negli U.S.A. e in altri paesi.

iPhone è un marchio di Apple Inc.

Caratteristiche tecniche

SEZIONE AMPLIFICATORE Potenza d'uscita RMS: Modalità Dolby Digital

Canale anteriore	125 W per canale (3 Ω), 1 kHz, 10 % THD
Canale surround	125 W per canale (3 Ω), 1 kHz, 10 % THD
Canale centrale	250 W per canale (6 Ω), 1 kHz, 10 % THD
Canale subwoofer	250 W per canale (6 Ω), 100 Hz, 10 % THD

Potenza RMS totale in modalità Dolby Digital 1000 W

Potenza d'uscita DIN: Modalità Dolby Digital

Canale anteriore	90 W per canale (3 Ω), 1 kHz, 1 % THD
Canale surround	90 W per canale (3 Ω), 1 kHz, 1 % THD
Canale centrale	115 W per canale (6 Ω), 1 kHz, 1 % THD
Canale subwoofer	115 W per canale (6 Ω), 100 Hz, 1 % THD

Potenza DIN totale in modalità Dolby Digital 590 W

SEZIONE SINTONIZZATORE FM, TERMINALI Memoria preimpostata Stazioni FM 30 Modulazione di frequenza (FM)

Gamma di frequenza 87,50 MHz a 108,00 MHz (punto 50-kHz)
Terminali antenna	75 Ω (non bilanciato)

Ingresso audio digitale

Ingresso digitale ottico	Terminale ottico
Frequenza di campionamento	32 kHz, 44,1 kHz, 48 kHz

Porta USB

Standard USBSupporto formato di file multimediale	USB 2.0 full speedMP3 (*.mp3)WMA (*.wma)JPEG (*.jpg, *.jpeg)DivX (*.divx, *.avi)MPEG4 (*.asf)
File system dispositivo USBPotenza porta USBBit rate	FAT12, FAT16, FAT32Max. 500 mAFino a 4 Mbps (DivX)

SEZIONE DISCO Dischi riprodotti (8 cm o 12 cm)

(1) DVD (DVD-Video, DivX *5.6) (2) DVD-R (DVD-Video, DVD-VR, MP3 *2, 5, JPEG*4, 5, MPEG4*5, 7, DivX*5, 6) (3) DVD-R DL (DVD-Video, DVD-VR, DivX※5,6) (4) DVD-RW (DVD-Video, DVD-VR, MP3*2.5, JPEG*4.5, MPEG4*5.7, DivX*5.6)

(5) +R/+RW (Video)

(6) +R DL (Video)

(7) CD, CD-R/RW (CD-DA, Video CD, SVCD *1, MP3 *2, 5, WMA *3, 5, JPEG *4, 5, MPEG4 *5, 7, DivX *5, 6)

※1 Conforme a IEC62107

※2 MPEG-1 Layer 3, MPEG-2 Layer 3

※3 Windows Media Audio Ver.9.0 L3 Non compatibile con Multiple Bit Rate (MBR)

※4 File JPEG Baseline Exif Ver 2.1 Risoluzione immagine: fra 160×120 e 6144×4096 pixel (Sottocampionamento di 4:0:0, 4:2:0, 4:2:2 o 4:4:4). Le immagini molto lunghe e strette potrebbero non essere visualizzate.

※5 Numero totale massimo combinato di contenuti audio, immagini e video, e di gruppi riconoscibili: 4000 contenuti audio, immagini e video e 255 gruppi. (Esclusa cartella root)

※6 Riproduce video DivX®

※7 Dati MPEG4 registrati con multicamere SD Panasonic o con registratori DVD Conformi alle specifiche SD VIDEO (Standard ASF)/sistema video MPEG4 (Simple Profile)/sistema audio G.726

Fonorivelatore

Lunghezza d'onda (DVD/CD) 655/790 nm
Potenza laser	CLASS 1M

Uscita audio (Disco)

Numero di canali

5.1 canali (FL, FR, C, SL, SR, SW)

SEZIONE VIDEO

Sistema video

PAL625/50, PAL525/60, NTSC

Uscita video composita

Livello di uscita	1 Vp-p (75 Ω)
Terminale	Presa SCART (1 sistema)

Uscita S-Video

Livello di uscita Y	1 Vp-p (75 Ω)
Livello di uscita C	PAL; 0,3 Vp-p (75 Ω)NTSC; 0,286 Vp-p (75 Ω)
Terminale	Presa SCART (1 sistema)

Uscita video RGB

Livello di uscita R	0,7 Vp-p (75 Ω)
Livello di uscita G	0,7 Vp-p (75 Ω)
Livello di uscita B	0,7 Vp-p (75 Ω)
Terminale	Presa SCART (1 sistema)

Uscita HDMI AV Terminale Connettore tipo A a 19 pin HDAVI Control Questa unità supporta la funzione "HDAVI Control 5".

SEZIONE ALTOPARLANTI

Diffusori anteriori SB-HF330
Tipo	Sistema a 1 via, 1 diffusore (Bass reflex)
Unità diffusore	Impedenza 3 Ω
Gamma completa	6,5 cm Tipo a cono
Pressione sonora d'uscita	78 dB/W (1 m)
Gamma di frequenza	85 Hz a 25 kHz (-16 dB)95 Hz a 22 kHz (-10 dB)
Dimensioni (L×A×P)	100 mm×530 mm×78 mm
Peso	0,92 kg
Montaggio totale con base del supporto
Dimensioni (L×A×P) max	255 mm×1020 mm×255 mm
Dimensioni (L×A×P) min	255 mm×550 mm×255 mm
Peso	2,3 kg

Diffusori surround SB-HS230

Tipo	Sistema a 1 via, 1 diffusore (Bass reflex)
Unità diffusore	Impedenza 3 Ω
Gamma completa	6,5 cm Tipo a cono
Pressione sonora d’uscita	78 dB/W (1 m)
Gamma di frequenza	105 Hz a 25 kHz ( -16 dB)
	130 Hz a 22 kHz ( -10 dB)
Dimensioni (L×A×P)	80 mm × 118,5 mm × 68 mm
Peso	0,4 kg

Diffusore centrale SB-HC230

Tipo	Sistema a 1 via, 1 diffusore (Bass reflex)
Unità diffusore	Impedenza 6 Ω
Gamma completa	6,5 cm Tipo a cono
Pressione sonora d’uscita	79 dB/W (1 m)
Gamma di frequenza	90 Hz a 25 kHz (-16 dB)
	115 Hz a 22 kHz (-10 dB)
Dimensioni (L×A×P)	145 mm×85 mm×71,5 mm
Peso	0,6 kg

Subwoofer SB-HW330

Tipo	Sistema a 1 via, 1 diffusore (Tipo Kelton)
Unità diffusore	Impedenza 6 Ω
1. Woofer	16 cm Tipo a cono
2. Radiatore passivo	25 cm
Pressione sonora d'uscita	78 dB/W (1 m)
Gamma di frequenza	35 Hz a 180 Hz (-16 dB)
	40 Hz a 160 Hz (-10 dB)
Dimensioni (L×A×P)	180,5 mm×322 mm×351 mm
Peso	4,6 kg

GENERALE

Alimentazione	CA 220 V a 240 V, 50 Hz
Consumo energetico	Unità principale 95 W
Dimensioni (L×A×P)	430 mm×54 mm×287 mm
Peso	Unità principale 2,8 kg
Intervallo temperature di funzionamento	0 °C a +40 °C
Gamma di umidità tollerata	35 % a 80 % RH(nessuna condensa)

Assorbimento di corrente in modalità di attesa circa 0,1 W

Nota

1 Le specifiche sono soggette a modifica senza preavviso. La massa e le dimensioni sono valori indicativi. 2 Distorsione armonica totale misurata con analizzatore di spettro digitale.

Precauzioni per la sicurezza

Sistemazione

Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il coperchio e gli altri componenti, riducendo la vita di servizio dell'unità. Non mettere oggetti pesanti sull'unità.

Tensione

Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.

Non usare una fonte di alimentazione in corrente continua. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave o in altro luogo dove viene usata la corrente continua.

Protezione del cavo di alimentazione CA

Accertarsi che il cavo di alimentazione CA sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente o è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo. Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione CA, c'è pericolo di scosse elettriche.

Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.

Oggetti estranei

Fare attenzione che non cadano oggetti metallici all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.

Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.

Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.

Riparazioni

Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione CA e rivolgersi al rivenditore o a un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni all'unità se viene riparata, smontata o rimontata da personale non qualificato.

Estendere la durata staccando il cavo di alimentazione dalla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e a evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito a un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Cd

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.
