BEDIENUNGSANLEITUNG SCBT770 PANASONIC

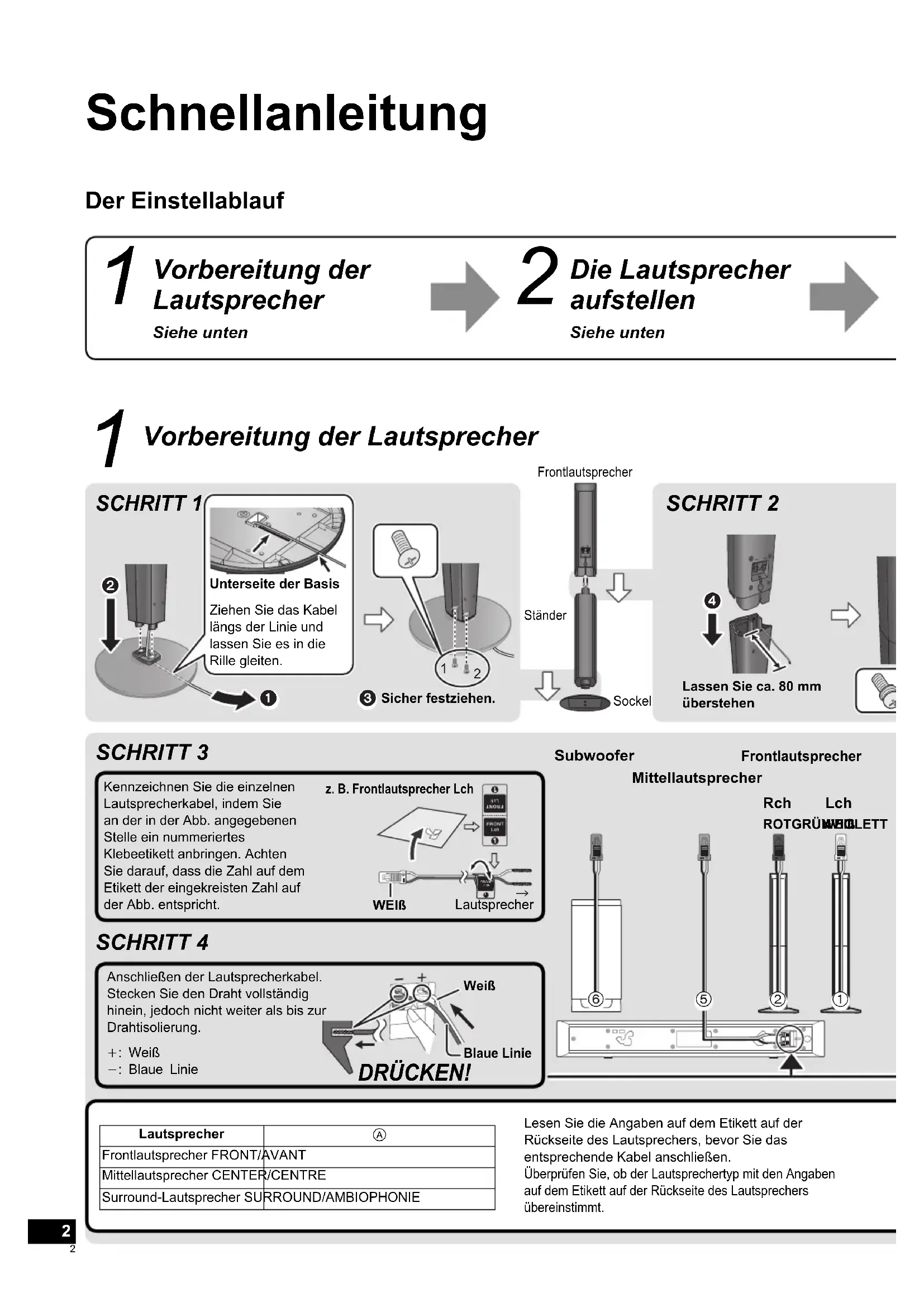

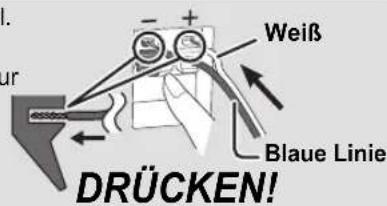

Schnellanleitung Der Einstellablauf Vorbereitung der Lautsprecher Siehe unten Die Lautsprecher aufstellen Siehe unten Vorbereitung der Lautsprecher Lesen Sie die Angaben auf dem Etikett auf der Rückseite des Lautsprechers, bevor Sie das entsprechende Kabel anschließen.Überprüfen Sie, ob der Lautsprechertyp mit den Angaben auf dem Etikett auf der Rückseite des Lautsprechers übereinstimmt.Lautsprecher Frontlautsprecher FRONT/AVANTMittellautsprecher CENTER/CENTRESurround-Lautsprecher SURROUND/AMBIOPHONIEKennzeichnen Sie die einzelnen Lautsprecherkabel, indem Sie an der in der Abb. angegebenen Stelle ein nummeriertes Klebeetikett anbringen. Achten Sie darauf, dass die Zahl auf dem Etikett der eingekreisten Zahl auf der Abb. entspricht.Anschließen der Lautsprecherkabel.Stecken Sie den Draht vollständig hinein, jedoch nicht weiter als bis zur Drahtisolierung.: Weiß: Blaue Liniez. B. Frontlautsprecher Lch DRÜCKEN! Frontlautsprecher Mittellautsprecher Subwoofer SCHRITT 3 SCHRITT 4 SCHRITT 1 SCHRITT 2 WEIß Weiß Blaue LinieSicher festziehen.Frontlautsprecher StänderSockelLautsprecher Lch WEIß Rch ROTGRÜNVIOLETTUnterseite der BasisZiehen Sie das Kabel längs der Linie und lassen Sie es in die Rille gleiten.Lassen Sie ca. 80 mm überstehen SCBTT770EG-VQC8274.indb2SCBTT770EG-VQC8274.indb2 2011/01/1411:25:102011/01/1411:25:103

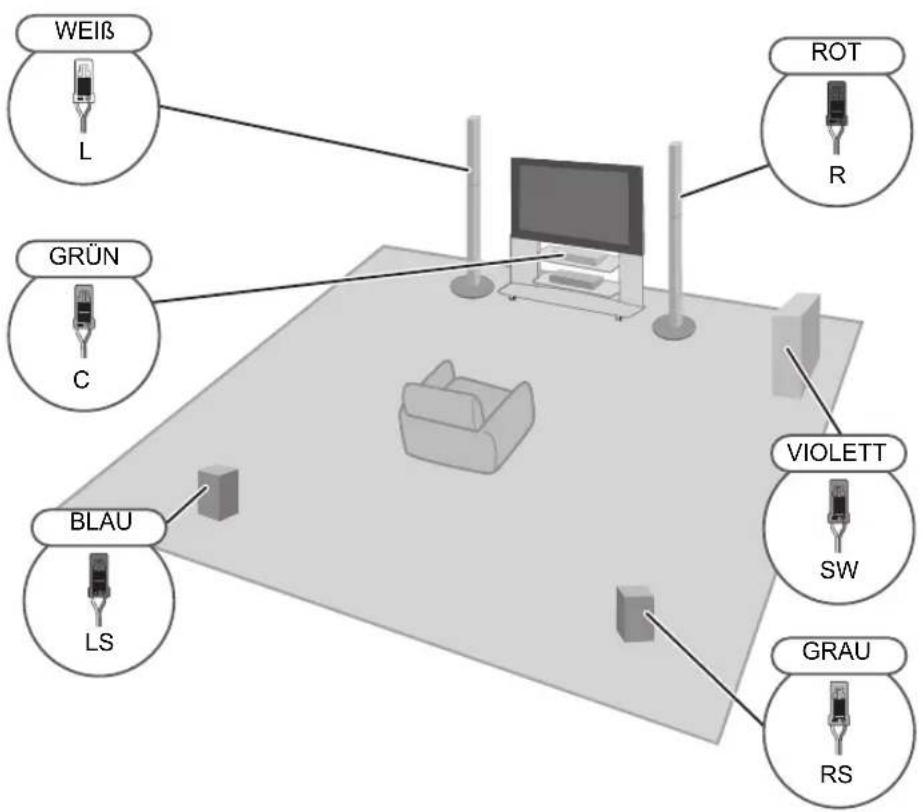

Die Kabel verbinden (B 4, 5) Das Gerät einschalten (B 4, 5) Easy setup Siehe Easy setup (Einfach-Setup) Bildschirm (B 5) Die Lautsprecher aufstellen GRÜN GRAU

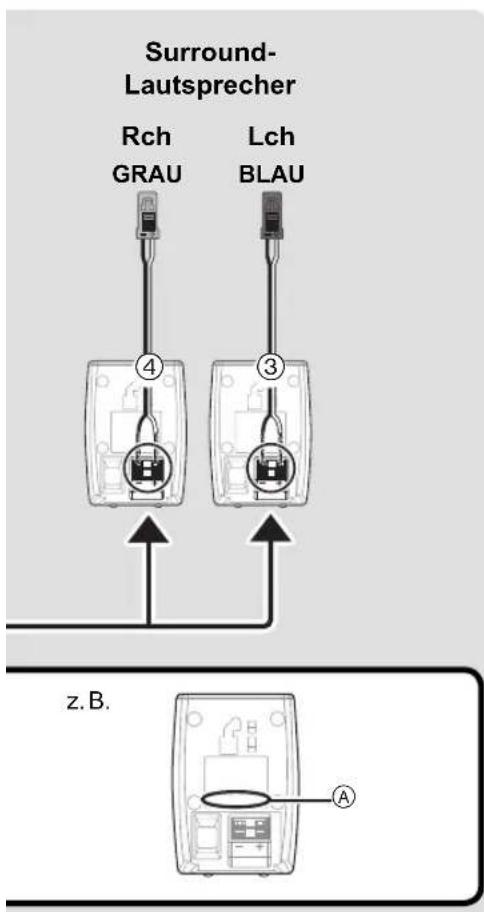

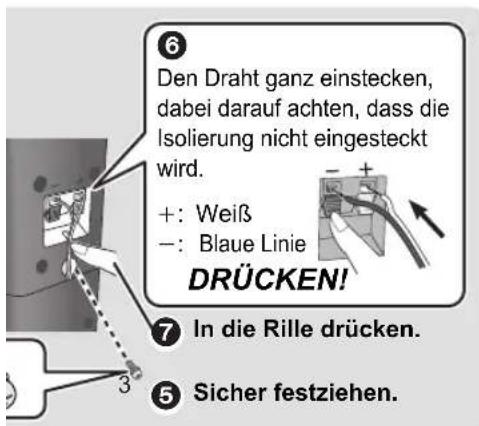

Empfehlung Frontlautsprecher (L, R) Surround-Lautsprecher (LS, RS) DEUTSCH z. B. Surround- Lautsprecher Sicher festziehen. Rch GRAU In die Rille drücken.Den Draht ganz einstecken, dabei darauf achten, dass die Isolierung nicht eingesteckt wird.: Weiß: Blaue Linie Lch BLAU DRÜCKEN! SCBTT770EG-VQC8274.indb3SCBTT770EG-VQC8274.indb3 2011/01/1411:25:102011/01/1411:25:104

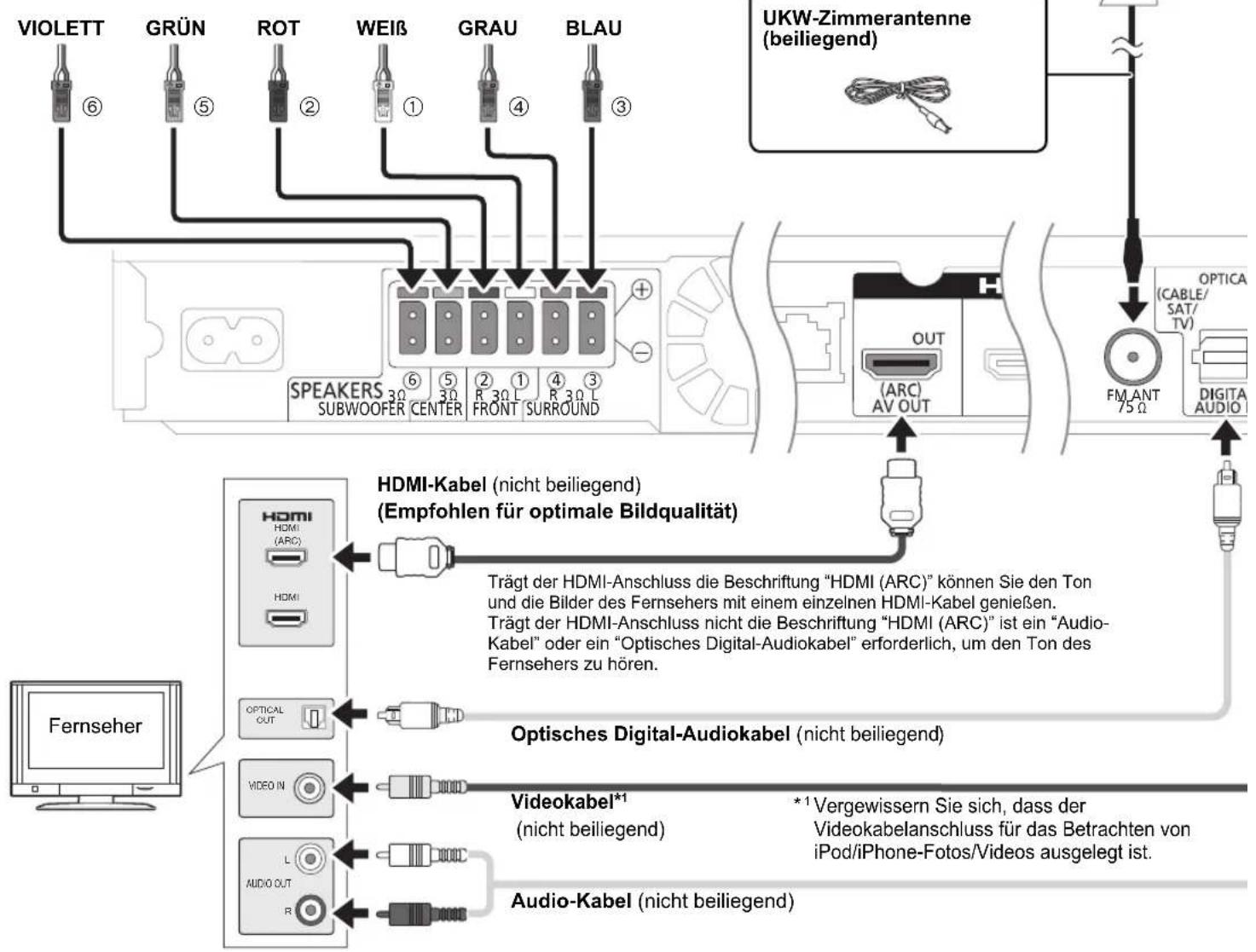

Verbinden Sie die Kabel nach Farbe oder Zahl, wie oben abgebildet, mit den entsprechenden Anschlüssen an der Geräterückseite. Hauptgerät VIOLETT GRÜN ROT WEIß GRAU BLAU Die Kabel verbinden Für weitere Informationen, siehe Bedienungsanleitung. UKW-Zimmerantenne (beiliegend) Fernseher Optisches Digital-Audiokabel ( nicht beiliegend

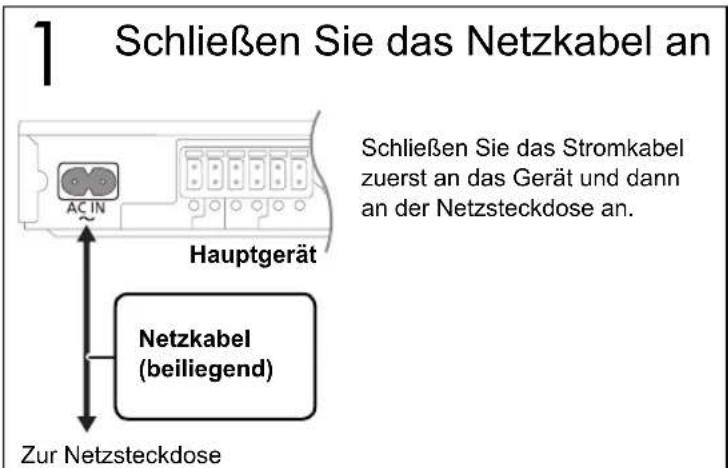

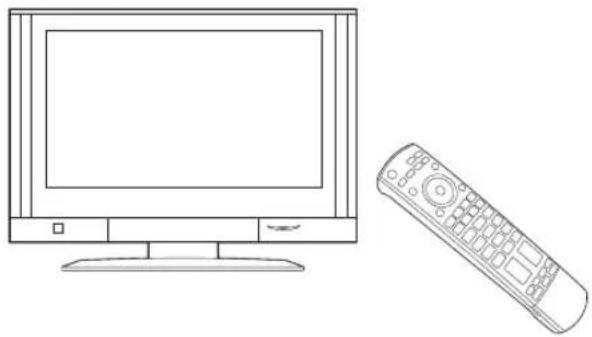

Das Gerät einschalten Schließen Sie das Netzkabel an Schließen Sie das Stromkabel zuerst an das Gerät und dann an der Netzsteckdose an. Netzkabel (beiliegend) Zur Netzsteckdose Schalten Sie den Fernseher ein Schalten Sie Ihren Fernseher ein und wählen Sie die geeignet Video-Eingangsmodalität aus (z. B. VIDEO 1, AV 1, HDMI usw.), um die Verbindungen an dieses Gerät anzupassen. Audio-Kabel (nicht beiliegend)

Vergewissern Sie sich, dass der Videokabelanschluss für das Betrachten von iPod/iPhone-Fotos/Videos ausgelegt ist. Zur Wiedergabe von 3D-Videos und 3D-Fotos muss das Gerät an ein 3D-kompatibles Fernsehgerät angeschlossen sein. Trägt der HDMI-Anschluss die Beschriftung “HDMI (ARC)” können Sie den Ton und die Bilder des Fernsehers mit einem einzelnen HDMI-Kabel genießen. Trägt der HDMI-Anschluss nicht die Beschriftung “HDMI (ARC)” ist ein “Audio- Kabel” oder ein “Optisches Digital-Audiokabel” erforderlich, um den Ton des Fernsehers zu hören. HDMI-Kabel (nicht beiliegend) (Empfohlen für optimale Bildqualität) Videokabel*

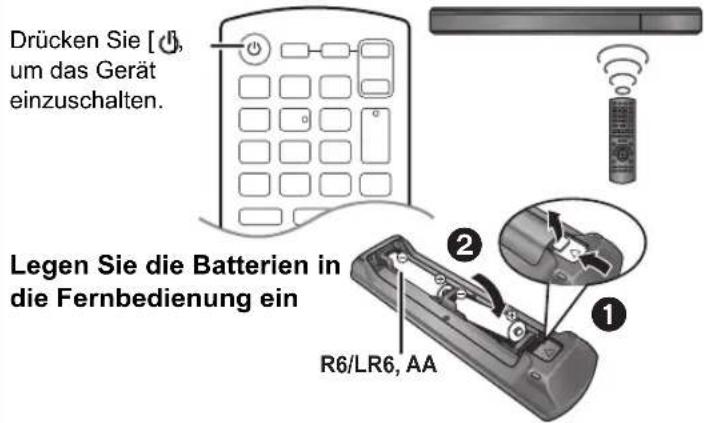

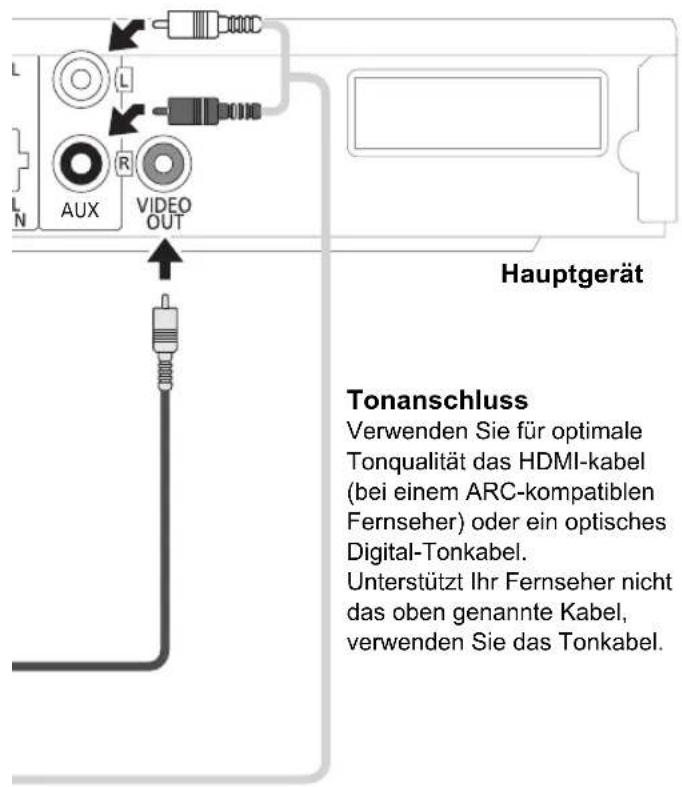

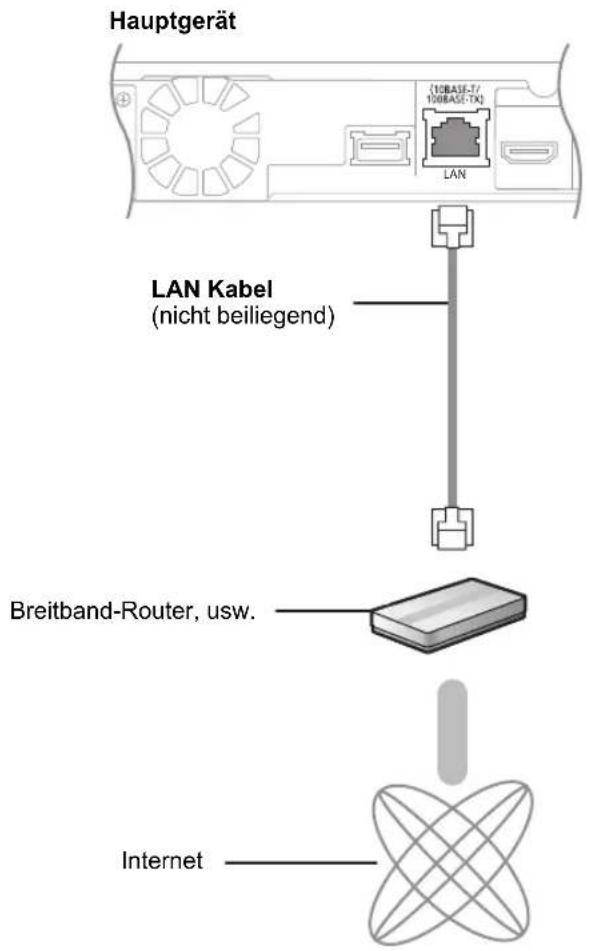

Yes Klebeband Hauptgerät Betätigen Sie [, ] zur Auswahl von [Yes] und dann [OK]. Anderer Anschluss Drücken Sie [ ], um das Gerät einzuschalten. Legen Sie die Batterien in die Fernbedienung ein Das Easy setup (Einfach- Setup) beginnt Die Bildschirmanzeige wird Sie durch die Schritte führen. Das Gerät einschalten DEUTSCH Tonanschluss Verwenden Sie für optimale Tonqualität das HDMI-kabel (bei einem ARC-kompatiblen Fernseher) oder ein optisches Digital-Tonkabel. Unterstützt Ihr Fernseher nicht das oben genannte Kabel, verwenden Sie das Tonkabel. Breitband-Router, usw. Hauptgerät Internet Breitband-Netzwerkanschlüsse Durch den Anschluss dieses Gerätes an das Netzwerk können Sie die Internet-Funktionen dieses Gerätes verbessern.

• Bei Anschluss von Peripheriegeräten verwenden Sie gerade LAN Kabel (STP) der Kategorie 5 oder darüber.

• Bei Verwendung der Wireless LAN-Funktion ist das an das Hauptgerät angeschlossenen LAN-Kabel nicht notwendig. LAN Kabel (nicht beiliegend) SCBTT770EG-VQC8274.indb5SCBTT770EG-VQC8274.indb5 2011/01/1411:25:102011/01/1411:25:106
