SCBT770 - Système home cinéma PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma 5.1 canaux
Marque	Panasonic
Modèle	SC-BT770
Dimensions (L x H x P) - Unité principale	430 x 79 x 302 mm
Poids - Unité principale	3,6 kg
Dimensions (L x H x P) - Enceinte avant	115 x 1080 x 115 mm
Poids - Enceinte avant	2,1 kg (par enceinte)
Dimensions - Caisson de basses	145 x 535 x 420 mm
Poids - Caisson de basses	5,2 kg
Alimentation	220-240 V CA, 50/60 Hz
Consommation électrique	150 W (veille : 0,5 W)
Formats audio pris en charge	Dolby TrueHD, DTS-HD Master Audio, Dolby Digital, DTS, MP3, AAC, WMA
Formats vidéo pris en charge	MPEG-2, MPEG-4 AVC/H.264, VC-1, DivX, Xvid, MKV
Connectivité	HDMI (2 entrées, 1 sortie), USB (avant), Ethernet (RJ-45), entrée audio optique, entrée audio coaxiale, sortie vidéo composante
Fonctions réseau	VIERA Connect, lecture en streaming, accès DLNA
Fonctionnalités 3D	Lecture de disques Blu-ray 3D, conversion 2D vers 3D
Configuration des enceintes	5.1 canaux : avant (L/R), centrale, surround (L/R), caisson de basses
Puissance de sortie totale	1000 W (RMS, tous canaux)
Easy Setup	Guide de configuration à l'écran pour une installation rapide
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Accessoires inclus	Unité principale, 5 enceintes, caisson de basses, télécommande, piles, câble HDMI, câbles d'enceintes, antenne FM, manuel d'utilisation
Réparabilité	Pièces détachées disponibles auprès du service après-vente agréé

FOIRE AUX QUESTIONS - SCBT770 PANASONIC

Comment connecter les enceintes au système ?

Utilisez les câbles d'enceinte fournis. Connectez chaque enceinte à la borne correspondante à l'arrière de l'unité principale : avant gauche (FL), avant droite (FR), centrale (C), surround gauche (SL), surround droite (SR) et caisson de basses (SUB). Respectez la polarité (+ / -). L'étiquette à l'arrière de chaque enceinte indique son affectation.

Comment configurer le réseau Wi-Fi ?

Le SC-BT770 peut se connecter via un câble Ethernet ou un adaptateur Wi-Fi optionnel. Pour la configuration sans fil, connectez l'adaptateur USB Wi-Fi (non inclus) au port USB avant et suivez les instructions à l'écran dans le menu Réseau.

Puis-je lire des films en 3D avec cet appareil ?

Oui, le SC-BT770 lit les disques Blu-ray 3D et peut convertir des contenus 2D en 3D. Assurez-vous que votre téléviseur est compatible 3D et connecté via HDMI.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles ne sont pas usées ou mal insérées. Pointez la télécommande vers le capteur avant de l'unité principale. Si le problème persiste, réinitialisez la télécommande en retirant les piles pendant 30 secondes.

Comment effectuer une réinitialisation d'usine ?

Appuyez sur [HOME] sur la télécommande, allez dans Configuration > Autres réglages > Rétablir les réglages par défaut et confirmez. L'appareil redémarrera.

Quels formats audio sont pris en charge en USB ?

Le système prend en charge les fichiers MP3, AAC, WMA et FLAC via le port USB. Les débits binaires jusqu'à 320 kbps pour MP3 et AAC sont compatibles.

Comment utiliser la fonction Easy Setup ?

Lors de la première mise sous tension, l'écran Easy Setup s'affiche automatiquement. Suivez les instructions pour sélectionner la langue, le type de connexion TV et réseau, et configurer les enceintes. Vous pouvez y accéder plus tard via le menu Configuration.

Y a-t-il une sortie casque ?

Non, le SC-BT770 ne dispose pas de sortie casque. Utilisez le casque sur votre téléviseur si celui-ci en possède une.

Comment mettre à jour le firmware ?

Assurez-vous que l'appareil est connecté à Internet. Allez dans Configuration > Mise à jour du logiciel et sélectionnez Mise à jour via réseau. Suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si le son est déformé ou absent ?

Vérifiez les connexions des enceintes et le réglage du volume. Assurez-vous que le format audio est compatible. Testez avec une source différente (ex : un CD audio). Si le problème persiste, effectuez une réinitialisation d'usine.

MODE D'EMPLOI SCBT770 PANASONIC

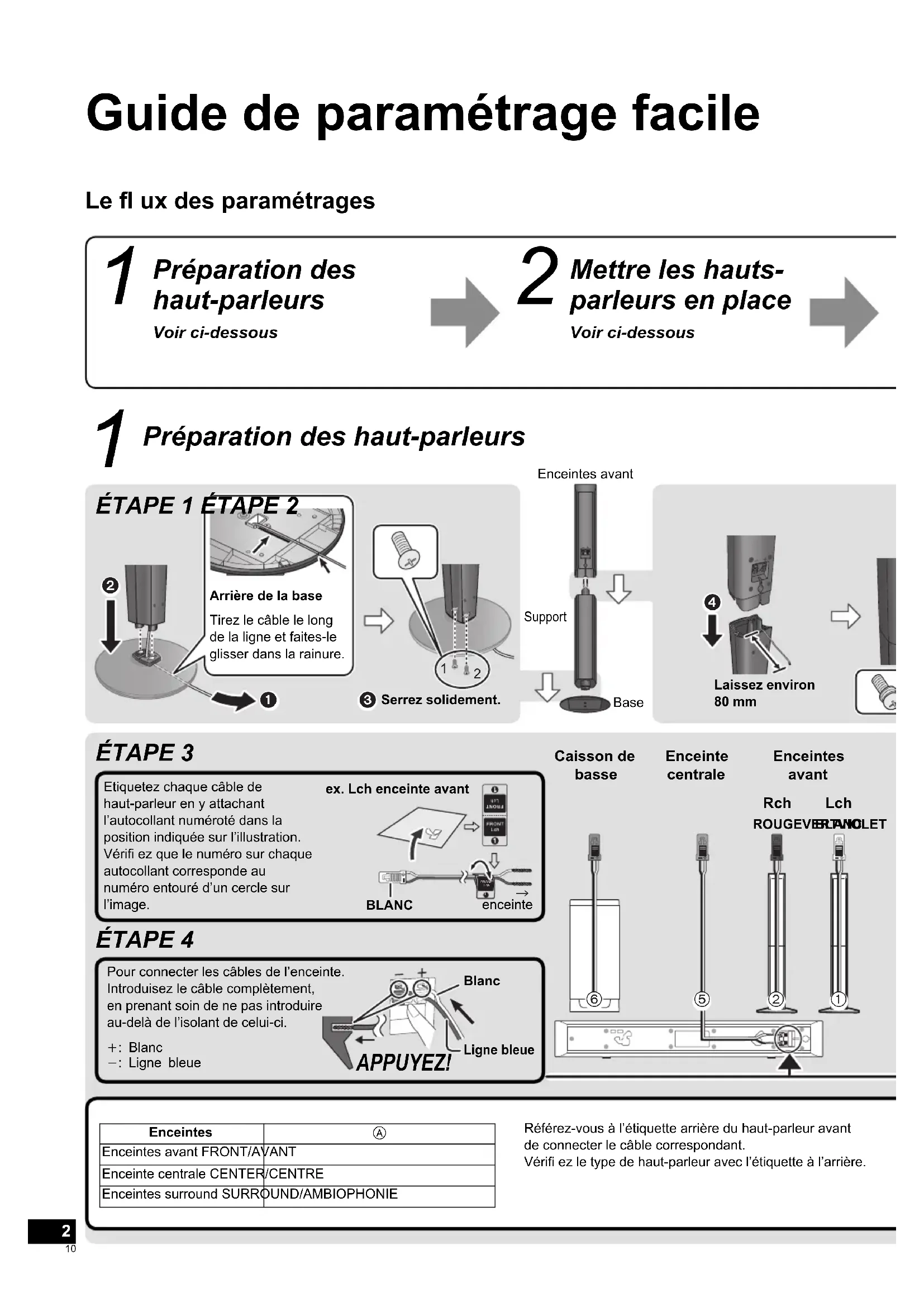

Le flux des paramétrages

1 Préparation des haut-parleurs

Voir ci-dessous

2 Mettre les hauts-parleurs en place

Voir ci-dessous

1 Préparation des haut-parleurs

ÉTAPE 1 ÉTAPE 2

3. Serrez solidement.

Étape 3

Étiquetez chaque câble de haut-parleur en y attachant

L'autocollant numéroté dans la position indiquée sur l'illustration.

Vérifiez que le numéro sur chaque autocollant corresponde au numéro entouré d'un cercle sur l'image.

ex. Lancheinte avant

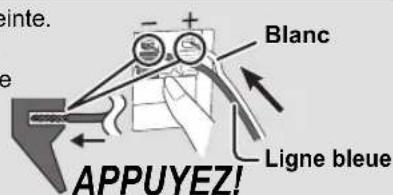

Étape 4

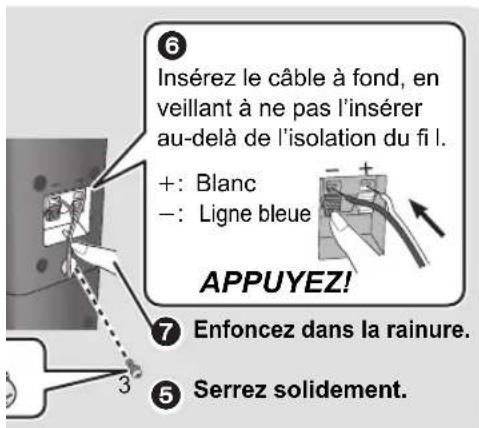

Pour connecter les câbles de l'enceinte. Introduisez le câble complètement, en PRENANT SOIN DE NE PAS INTRODUIRE au-delà de l'isolant de celui-ci.

+ : Blanc Ligne bleue

Caisson de basse Enceinte centrale Enceintes avant

Enceintes	A
Enceintes avant FRONT/AVANT
Enceinte centrale CENTER/CENTRE
Enceintes surround SURROUND/AMBIOPHONIE

Référez-vous à l'étiquette arrière du haut-parleur avant de connecter le câble correspondant.

Vérifiez le type de haut-parleur avec l'étiquette à l'arrière.

3 Connectez les câbles

__(4,5)__

4 Allumez l'unité principale

( 4,5)

Voir l'écran Easy setup (Config. Facile) ( 5)

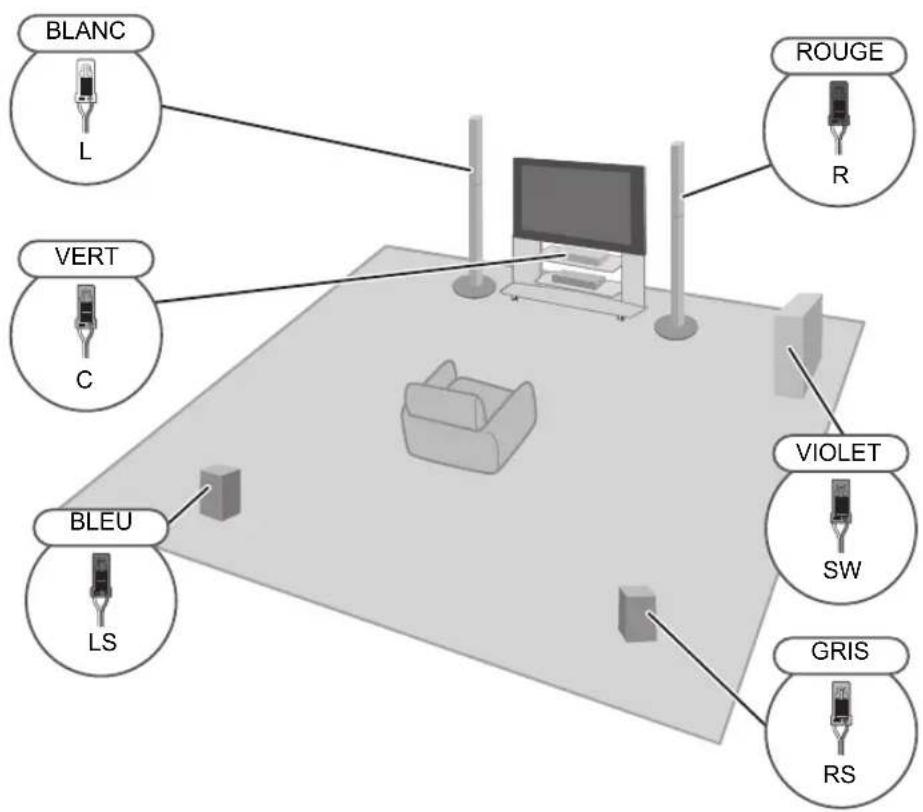

2 Mettre les hauts-parleurs en place

ex.

Recommendé

Enceintes avant (L, R)

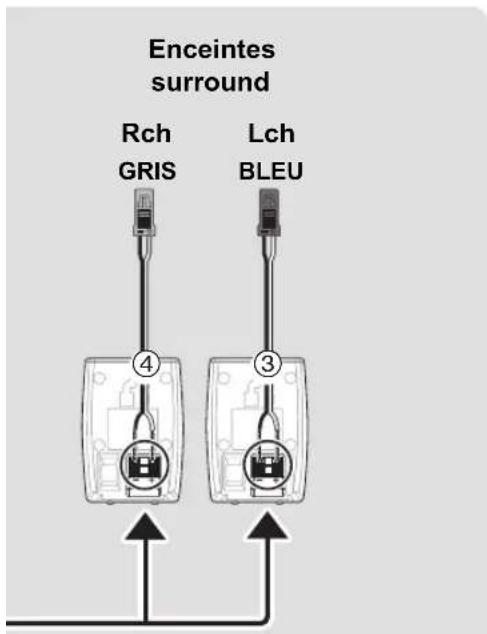

Enceintes surround (LS, RS)

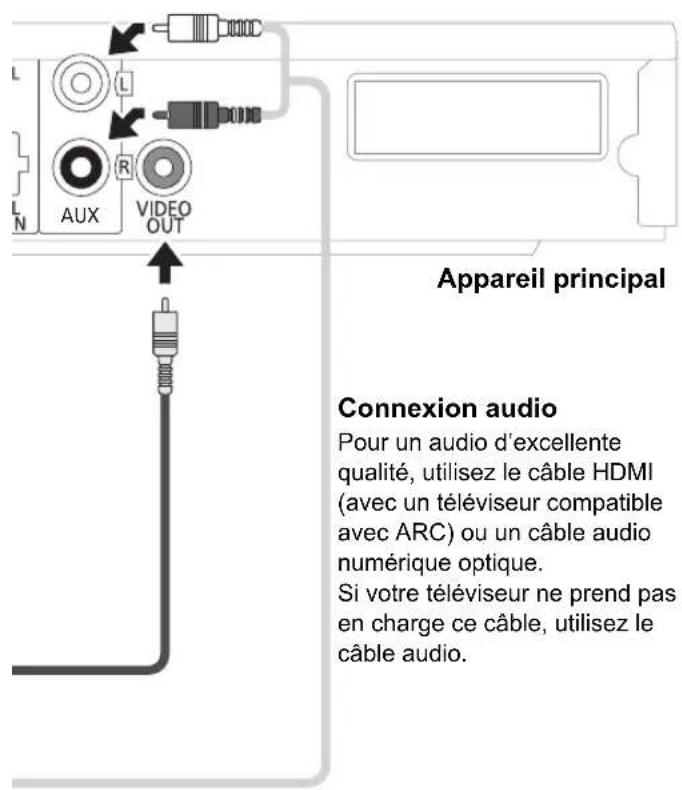

3 Connectez les câbles

Il est possible de visionner des vidéos en 3D et des photos en 3D en connectant cet appareil à un téléviseur prenant en charge la 3D.

Pour plus de détails, référez-vous au mode d'emploi.

Connectez les câbles, selon la couleur ou selon les numéros indiqués dans l'illustration ci-dessus, aux prises appropriées sur le panneau arrière de l'appareil.

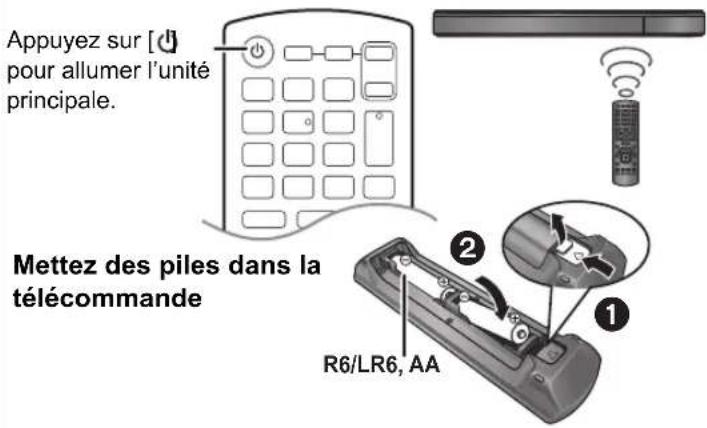

4 Allumez l'unité principale

Ruban adhesif

Connexions réseau à haut débit

En connectant cet appareil au réseau, vous pouvez optimiser les caractéristiques Internet de cet appareil.

• Utilisez des câbles LAN droits de catégorie 5 ou supérieure (STP) pour connecter les appareils périphériques.
• En utilisant le réseau local sans fil, le câble du réseau local connecté à l'appareil principal n'est pas nécessaire.

Appareil principal

4 La easy setup (config. facile) démarre.

L'affichage à l'écran vous guidera à travers les étapes.

Appuyez sur [▲, ▲] pour sélectionner [Yes] puis appuyez sur [OK].
