Producttype	5.1-kanaals homecinemasysteem
Merk	Panasonic
Model	SC-BT770
Afmetingen (B x H x D) - Hoofdunit	430 x 79 x 302 mm
Gewicht - Hoofdunit	3,6 kg
Afmetingen (B x H x D) - Voorluidspreker	115 x 1080 x 115 mm
Gewicht - Voorluidspreker	2,1 kg (per luidspreker)
Afmetingen - Subwoofer	145 x 535 x 420 mm
Gewicht - Subwoofer	5,2 kg
Voeding	220-240 V AC, 50/60 Hz
Stroomverbruik	150 W (stand-by: 0,5 W)
Ondersteunde audioformaten	Dolby TrueHD, DTS-HD Master Audio, Dolby Digital, DTS, MP3, AAC, WMA
Ondersteunde videoformaten	MPEG-2, MPEG-4 AVC/H.264, VC-1, DivX, Xvid, MKV
Connectiviteit	HDMI (2 ingangen, 1 uitgang), USB (voor), Ethernet (RJ-45), optische audio-ingang, coaxiale audio-ingang, component video-uitgang
Netwerkfuncties	VIERA Connect, streaming, DLNA-toegang
3D-functies	Afspelen van 3D Blu-ray-schijven, 2D naar 3D-conversie
Luidsprekerconfiguratie	5.1 kanalen: voor (L/R), center, surround (L/R), subwoofer
Totaal uitgangsvermogen	1000 W (RMS, alle kanalen)
Easy Setup	Installatiehandleiding op het scherm voor snelle installatie
Onderhoud en reiniging	Afvegen met een droge, zachte doek. Gebruik geen oplosmiddelen.
Inbegrepen accessoires	Hoofdunit, 5 luidsprekers, subwoofer, afstandsbediening, batterijen, HDMI-kabel, luidsprekerkabels, FM-antenne, gebruikershandleiding
Repareerbaarheid	Reserveonderdelen beschikbaar via de erkende klantenservice

Veelgestelde vragen - SCBT770 PANASONIC

Hoe verbind ik de luidsprekers met het systeem?

Gebruik de meegeleverde luidsprekerkabels. Sluit elke luidspreker aan op de overeenkomstige aansluiting aan de achterkant van de hoofdunit: links voor (FL), rechts voor (FR), center (C), links surround (SL), rechts surround (SR) en subwoofer (SUB). Let op de polariteit (+ / -). Het label aan de achterkant van elke luidspreker geeft de toewijzing aan.

Hoe configureer ik het Wi-Fi-netwerk?

De SC-BT770 kan verbinding maken via een Ethernet-kabel of een optionele Wi-Fi-adapter. Voor draadloze configuratie sluit u de USB-Wi-Fi-adapter (niet inbegrepen) aan op de USB-poort aan de voorkant en volgt u de instructies op het scherm in het menu Netwerk.

Kan ik met dit apparaat 3D-films afspelen?

Ja, de SC-BT770 speelt 3D Blu-ray-schijven af en kan 2D-inhoud naar 3D converteren. Zorg ervoor dat uw tv 3D-compatibel is en via HDMI is aangesloten.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen niet leeg of verkeerd geplaatst zijn. Richt de afstandsbediening op de sensor aan de voorkant van de hoofdunit. Als het probleem aanhoudt, reset de afstandsbediening dan door de batterijen 30 seconden te verwijderen.

Hoe voer ik een fabrieksreset uit?

Druk op [HOME] op de afstandsbediening, ga naar Instellingen > Overige instellingen > Standaardinstellingen herstellen en bevestig. Het apparaat zal opnieuw opstarten.

Welke audioformaten worden ondersteund via USB?

Het systeem ondersteunt MP3-, AAC-, WMA- en FLAC-bestanden via de USB-poort. Bitrates tot 320 kbps voor MP3 en AAC zijn compatibel.

Hoe gebruik ik de Easy Setup-functie?

Bij de eerste keer inschakelen verschijnt het scherm Easy Setup automatisch. Volg de instructies om de taal, het type tv- en netwerkverbinding te selecteren en de luidsprekers te configureren. U kunt later toegang krijgen via het menu Instellingen.

Is er een hoofdtelefoonuitgang?

Nee, de SC-BT770 heeft geen hoofdtelefoonuitgang. Gebruik de hoofdtelefoon op uw tv als deze er een heeft.

Hoe werk ik de firmware bij?

Zorg ervoor dat het apparaat is verbonden met internet. Ga naar Instellingen > Software-update en selecteer Update via netwerk. Volg de instructies op het scherm. Schakel de stroom niet uit tijdens de update.

Wat moet ik doen als het geluid vervormd is of ontbreekt?

Controleer de luidsprekerverbindingen en het volumeniveau. Zorg ervoor dat het audioformaat compatibel is. Test met een andere bron (bijv. een audio-cd). Als het probleem aanhoudt, voer dan een fabrieksreset uit.

GEBRUIKSAANWIJZING SCBT770 PANASONIC

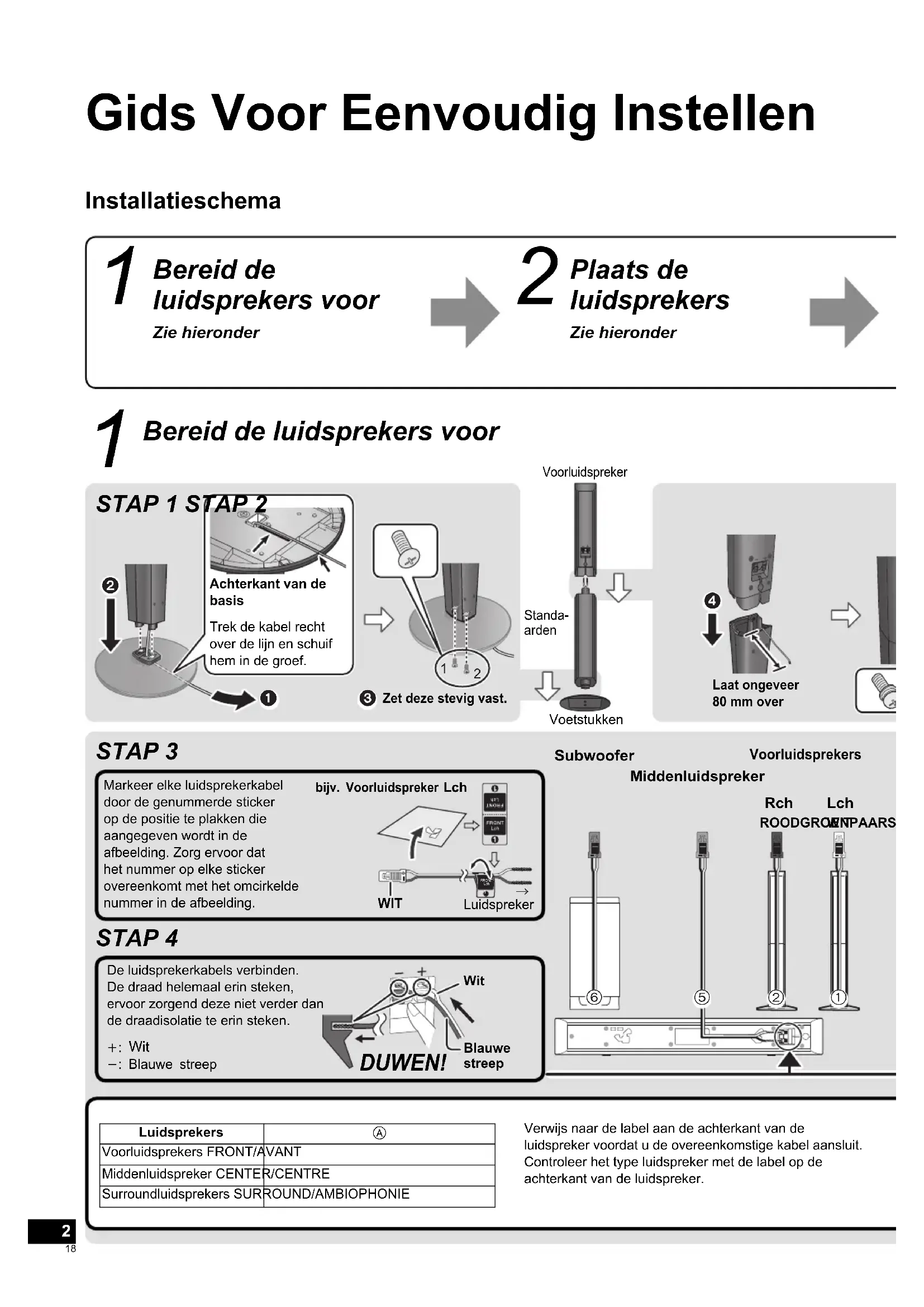

Gids Voor Eenvoudig Instellen

Installationschema

1 Bereid de Iuidsprekers voor

Zie hieronder

2 Plaats de Iuidsprekers

Zie hieronder

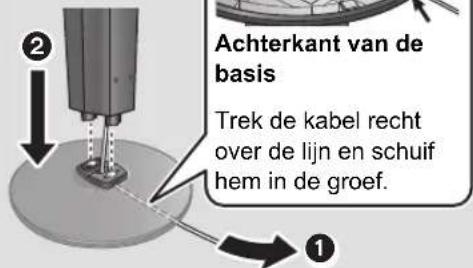

1 Bereid de luidsprekers voor

STAP 1 STAP 2

3 Zet deze stevig vast.

Voorluidspreker
Voetstukken

Laat ongeveer
80 mm over

STAP3

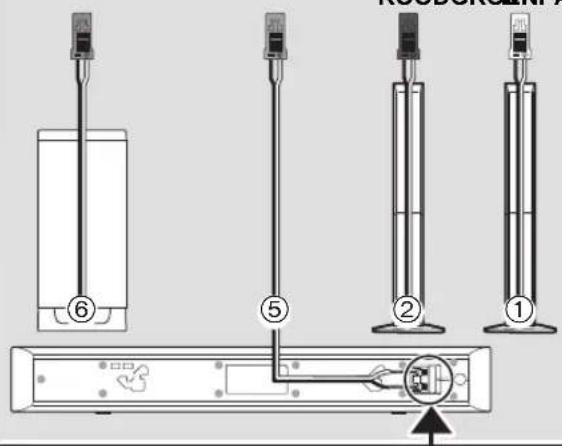

Markeer elke luidsprekerkabel door de genummerde sticker op de positie te plakken die aangegeven wordt in de afbeelding.Zorg ervoor dat het nummer op elke sticker overeenkomt met het omcirkelde nummer in de afbeelding.

bijv. Voorluidspreker Lch
Subwoofer
Voorluidsprekers
Middenluidspreker
Rch
Lch
ROODGROMNPAARS

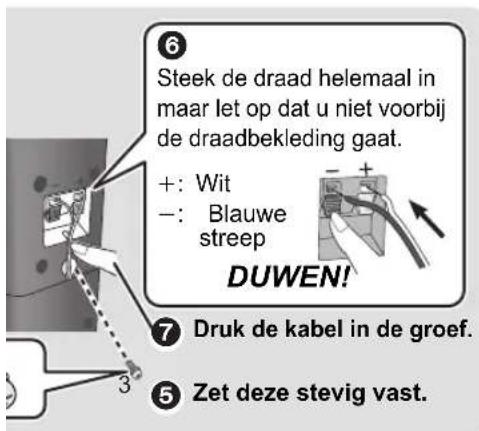

STAP4

De luidsprekerkabels verbinden. De draad helemaal erin steken, ervoor zorgend zeitverder dan de draadisolatie te erin steken.

+:Wit
Blauwe streep

Luidsprekers	A
Voorluidsprekers FRONT/AVANT
Middenluidspreker CENTER/CENTRE

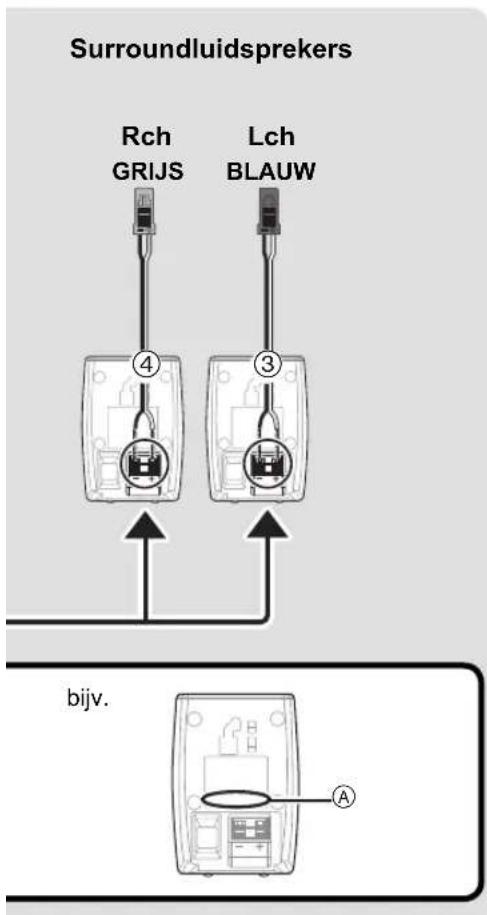

Surroundluidsprekers SURROUND/AMBIOPHONIE

Verwijnsaarledelabelaandeachterkantvan deluidsprekervoordatudereovereenkomstigekabelaansluit. Controleerhet type luidspreker met de label op de achterkant van deluidspreker.

3 De kabels aansluiten

( 4,5)

4 Het hoofdapparaat aanzetten

( 4,5)

Easy setup

Zie Easy setup (Eenvoudige inst)-schem ( 5)

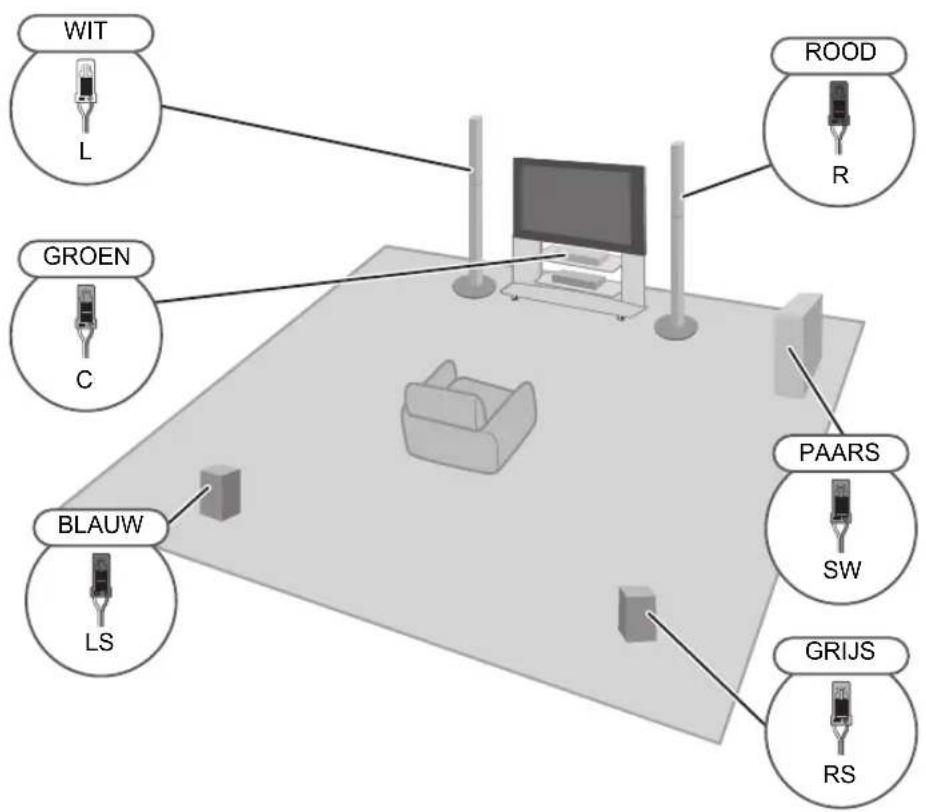

2 Plaats de luidsprekers

Aanbevolen

Voorluidsprekers (L,R)

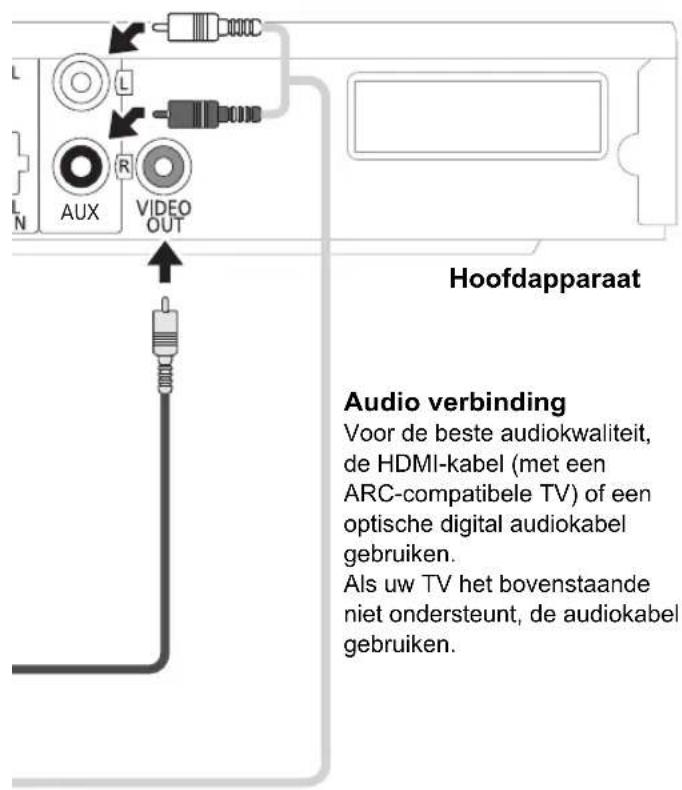

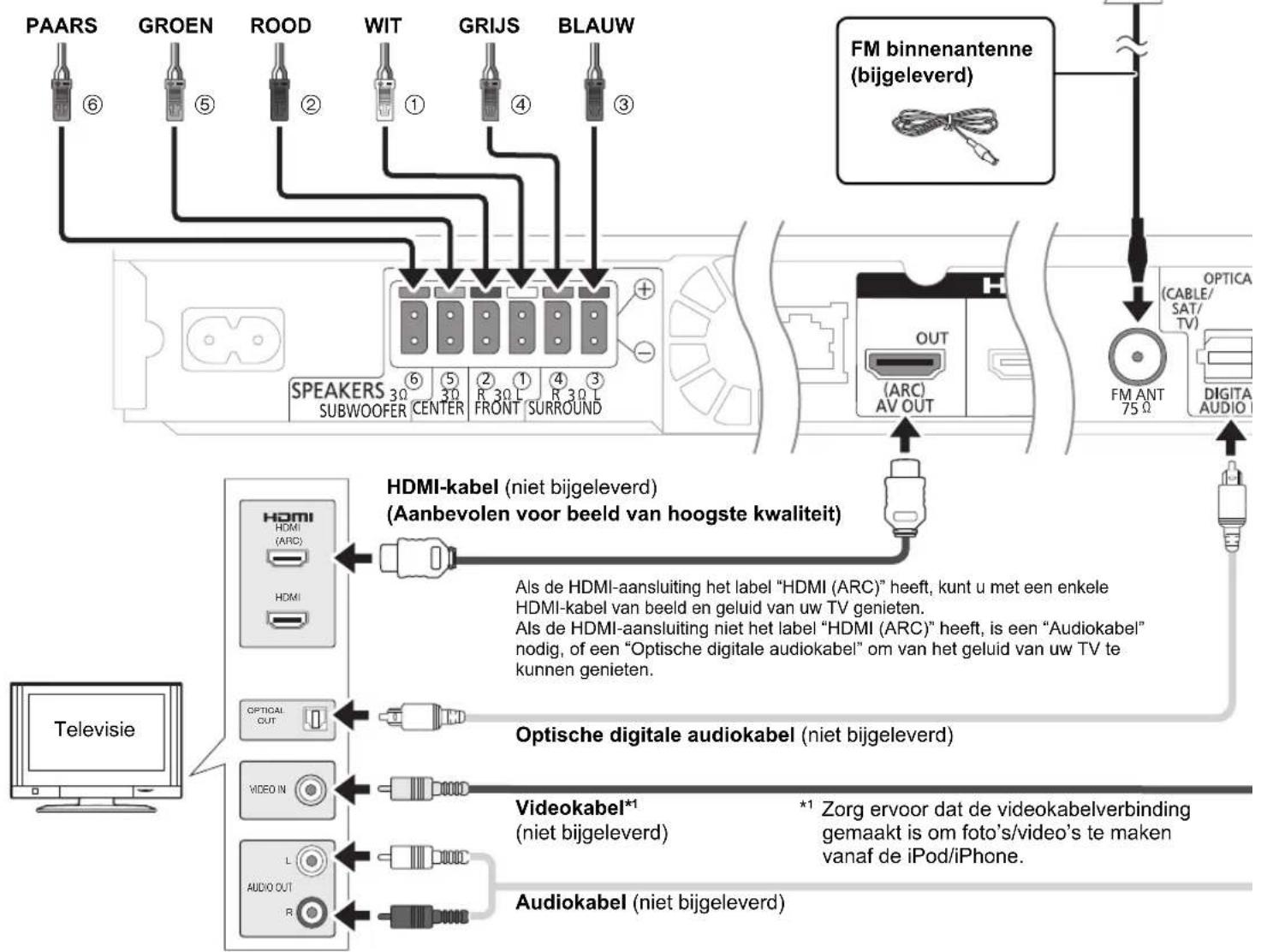

3 De kabels aansluiten

Het is möglichk om 3D-video's en 3D-foto's af te spelen door dit toestel op een 3D-compatible TV aan te sluiten.

Voor gedetailleerde informatatie, de gebruiksaanwijzing raadplegen.

Sluit de kabels op basis van kleur of nummer, zoals aangegeven in de bovenstaande afbeelding, aan op de waarvoort bestemde aansluitingen in het achterpaneel van het apparaat.

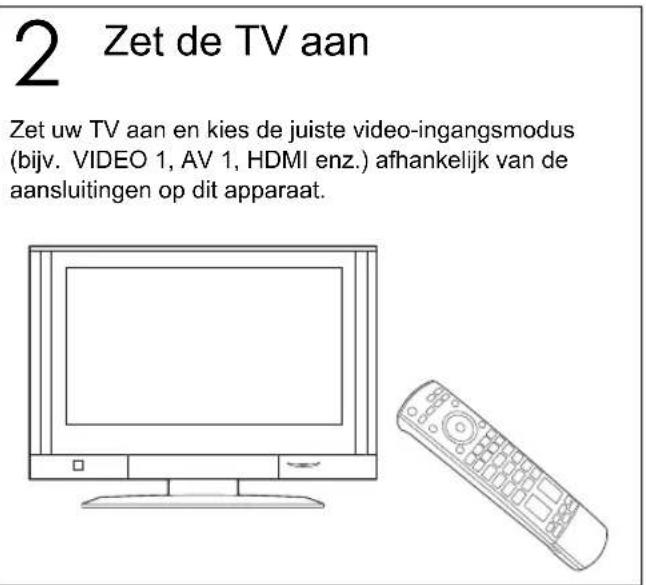

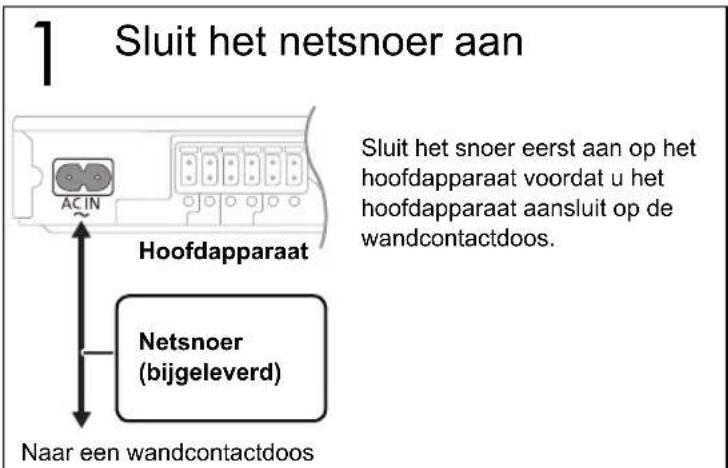

4 Het hoofdapparaat aanzetten

Plakband

Andere verbinding

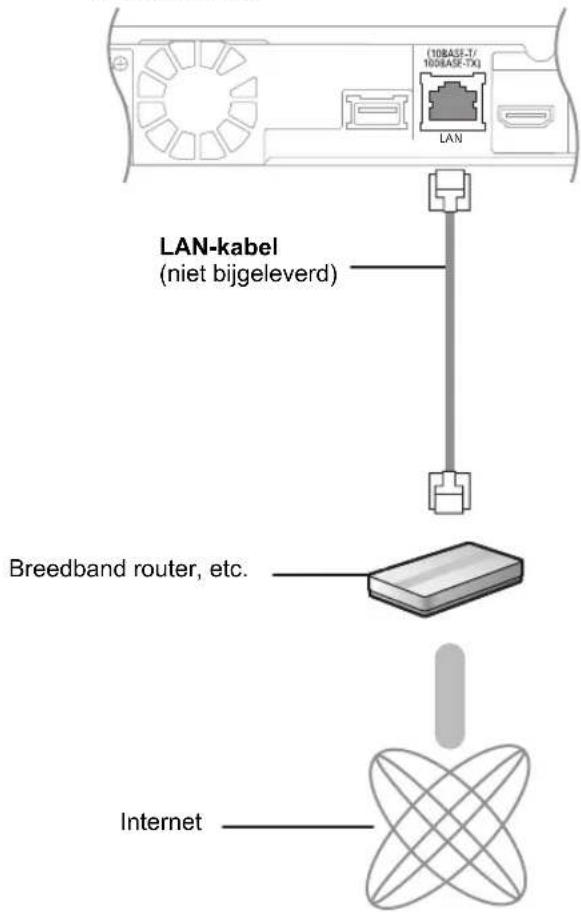

Breedbandnetwork-verbindingen

Door dit apparaat aan het netwerk te verbinden, kut u de internetkenmerken van dit apparaat optimaliseren.

• Gebruik rechte LAN-kabels van categorie 5 of hoger (STP) als u een aansluiting op randapparatuur tot stand brengt.
• Wanner u de draadloze LAN-functie gebruikt, is de LAN-kabel die verbindt met het hoofdapparaat Niet nodig.

Hoofdapparaat

3

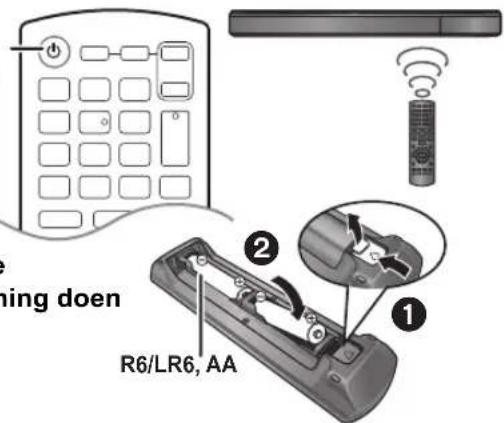

Het hoofdapparaat aanzetten

Druk op [d] om het hoofdapparaat aan te zetten.

Batterijen in de afstandsbediening doen

4

Easy setup (Eenvoudige inst) wordt gestart

De display op het scherm za u door de stappen leiden.

Druk op [<, >] om [Yes] te kiezen en druk dan op [OK].

Guide enkelinstalling

Inställningsfl öde

1Hur du forbereder hogtalarna

Se nedan

Lav en afstand pa ca. 80 mm

TRIN 3
