GEBRUIKSAANWIJZING SCBT270 PANASONIC

Gids Voor Eenvoudig Instellen

Installatieschema

1 Bereid de luidsprekers voor

Zie hieronder

2 Plaats de luidsprekers

Zie hieronder

1 Bereid de luidsprekers voor

STAP 1

Markeer elke luidsprekerkabel door de genummerde sticker op de positie te plakken die aangegeven wordt in de afbeelding. Zorg ervoor dat het nummer op elke sticker overeenkomt met het omcirkelde nummer in de afbeelding.

bijv. Voorluidspreker Lch


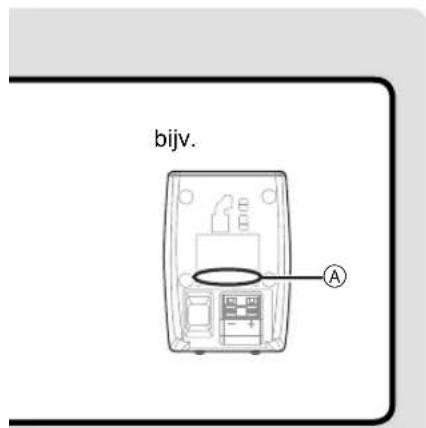

Verwijs naar de label aan de achterkant van de luidspreker voordat u de overeenkomstige kabel aansluit.

Controleer het type luidspreker met de label op de achterkant van de luidspreker.

Luidsprekers	A
Voorluidsprekers FRONT/AV	VANT
Middenluidspreker CENTER	/CENTRE
Surroundluidsprekers SURR	OUND/AMBIOPHONIE

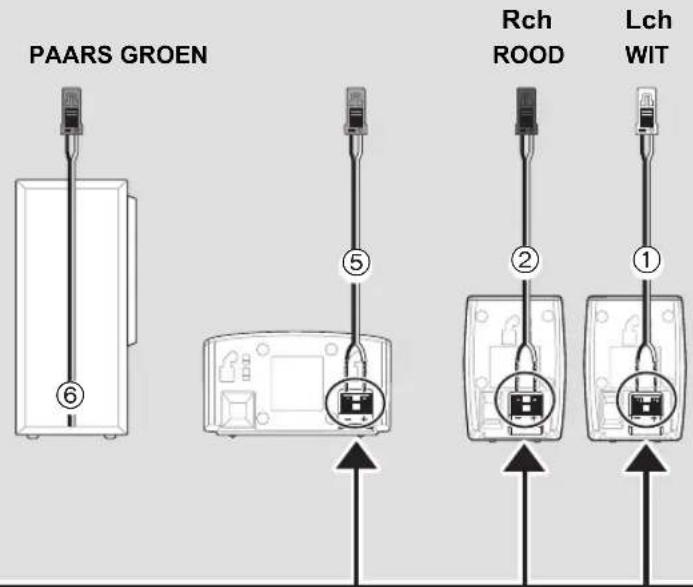

STAP 2

De luidsprekerkabels verbinden.

De draad helemaal erin steken, ervoor zorgend deze niet verder dan de draadisolatie te erin steken.

+: Wit

-: Blauwe streep

Wit Blauwe streep DUWEN!

Subwoofer Middenluidspreker Voorluidsprekers

PAARS GROEN Rch ROOD Lch WIT

3 De kabels aansluiten

(⇒ 4, 5)

4 Het hoofdapparaat aanzetten

(⇒ 4, 5)

Easy setup

Zie Easy setup (Eenvoudige inst)-scherm ( 5)

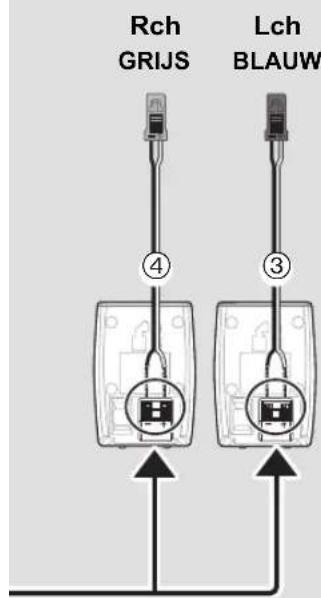

bijv. A

Surroundluidsprekers

Rch GRIJS Lch BLAUW ④ ③

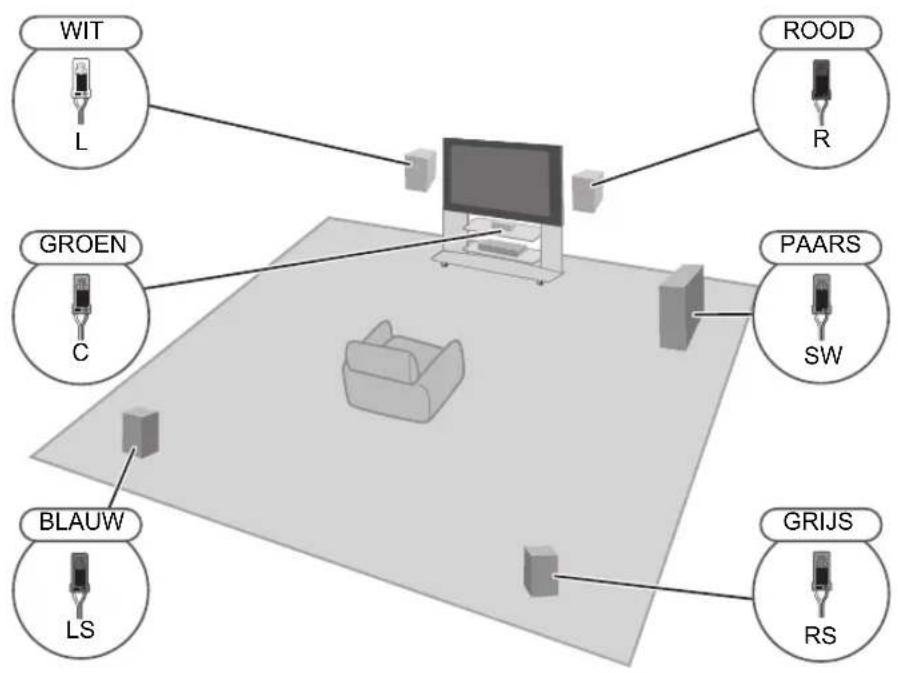

2 Plaats de luidsprekers

Aanbevolen

Voorluidsprekers (L, R)

60°

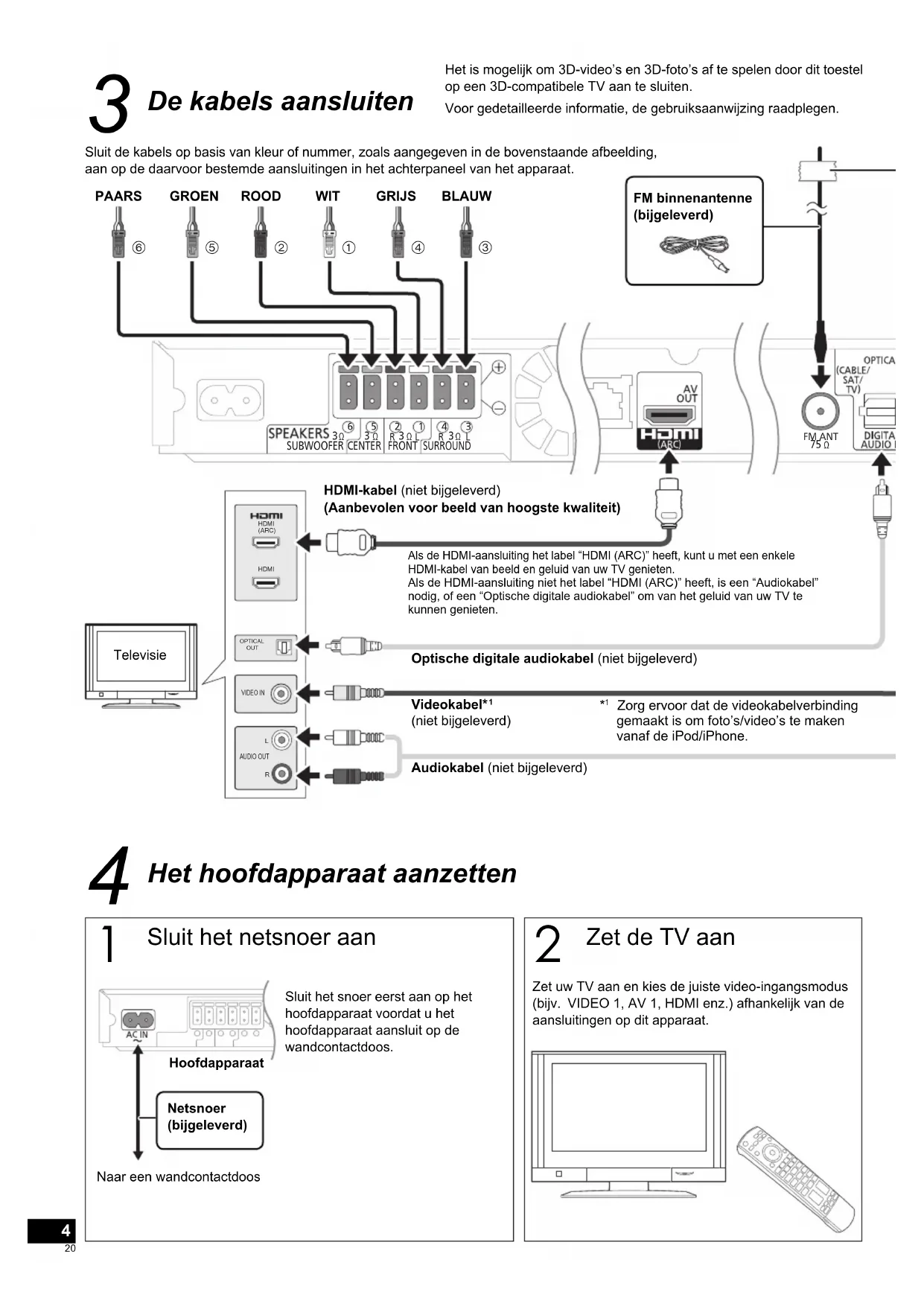

3 De kabels aansluiten

Het is mogelijk om 3D-video's en 3D-foto's af te spelen door dit toestel op een 3D-compatibele TV aan te sluiten.

Voor gedetailleerde informatie, de gebruiksaanwijzing raadplegen.

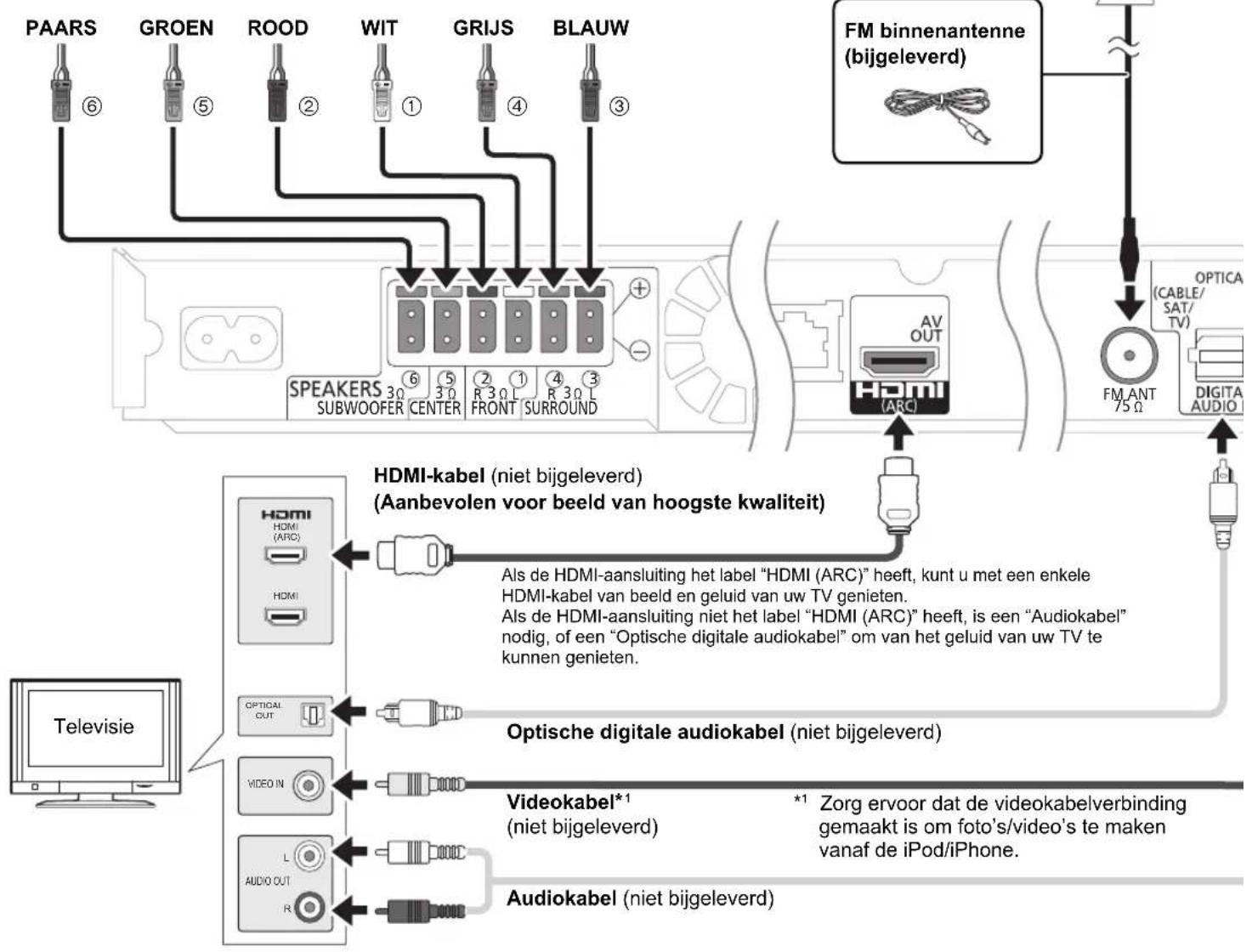

Sluit de kabels op basis van kleur of nummer, zoals aangegeven in de bovenstaande afbeelding, aan op de daarvoor bestemde aansluitingen in het achterpaneel van het apparaat.

4 Het hoofdapparaat aanzetten

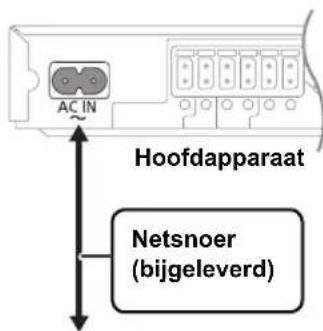

1 Sluit het netsnoer aan

AC IN Hoofdapparaat Netsnoer (bijgeleverd)

Sluit het snoer eerst aan op het hoofdapparaat voordat u het hoofdapparaat aansluit op de wandcontactdoos.

Naar een wandcontactdoos

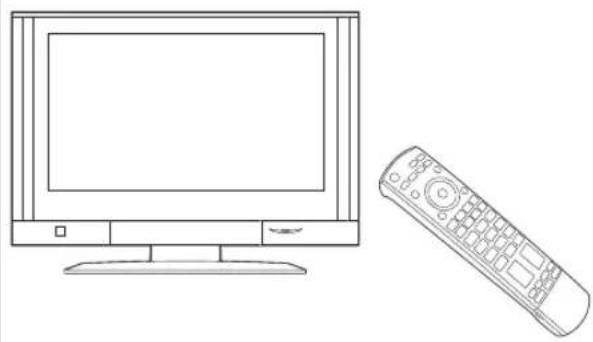

2 Zet de TV aan

Zet uw TV aan en kies de juiste video-ingangsmodus (bijv. VIDEO 1, AV 1, HDMI enz.) afhankelijk van de aansluitingen op dit apparaat.

Plakband L L N AUX R VIDEO OUT Hoofdapparaat Audio verbinding Voor de beste audiokwaliteit, de HDMI-kabel (met een ARC- compatibele TV) of een optische digital audiokabel gebruiken. Als uw TV het bovenstaande niet ondersteunt, de audiokabel gebruiken.

Andere verbinding

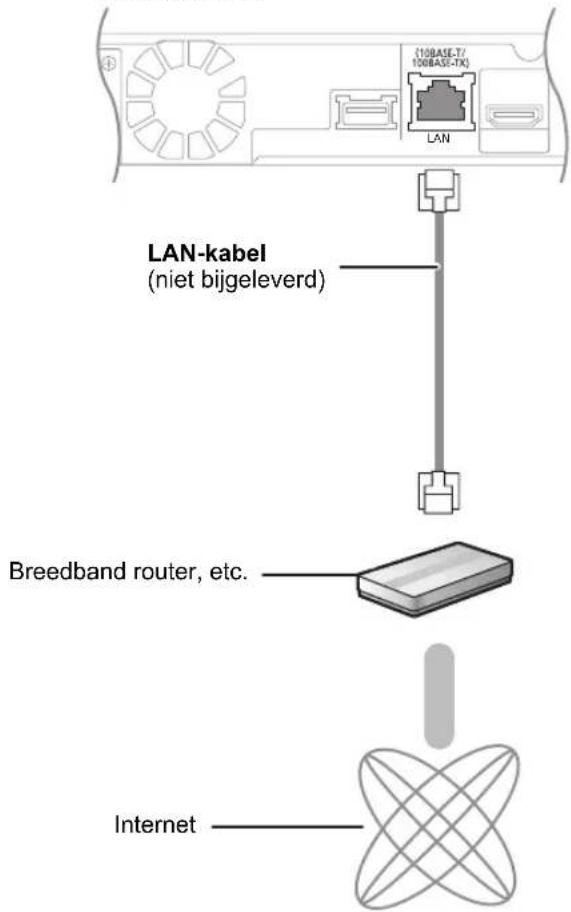

Breedbandnetwerk-verbindingen

Door dit apparaat aan het netwerk te verbinden, kunt u de internetkenmerken van dit apparaat optimaliseren.

• Gebruik rechte LAN-kabels van categorie 5 of hoger (STP) als u een aansluiting op randapparatuur tot stand brengt.
• Wanneer u de draadloze LAN-functie gebruikt, is de LAN-kabel die verbindt met het hoofdapparaat niet nodig.

Hoofdapparaat

LAN-kabel (niet bijgeleverd) Breedband router, etc. Internet

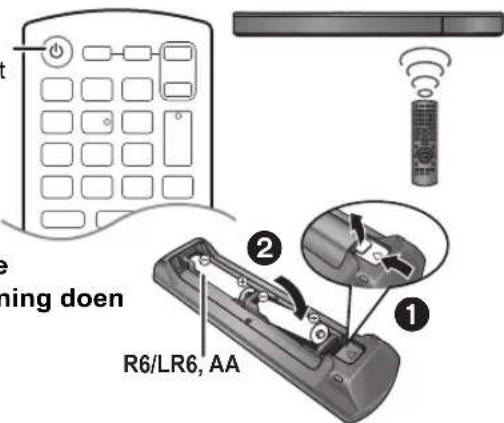

3 Het hoofdapparaat aanzetten

Druk op [+] om het hoofdapparaat aan te zetten.

4 Easy setup (Eenvoudige inst) wordt gestart

De display op het scherm zal u door de stappen leiden.

Druk op [◀, ▶] om [Yes] te kiezen en druk dan op [OK].
