MANUAL DE USUARIO SCBT270 PANASONIC

Guía de confi guración sencilla

Secuencia de confi guración

1 Preparar los altavoces

Véase abajo

2 Coloque los altavoces

Véase abajo

1 Preparar los altavoces

PASO 1

Etiquete cada cable del altavoz colocando la pegatina numerada en la posición indicada en la ilustración. Asegúrese de coincidir el número de cada pegatina con el número en un círculo en la ilustración.

p.ej. Altavoz frontal Lch


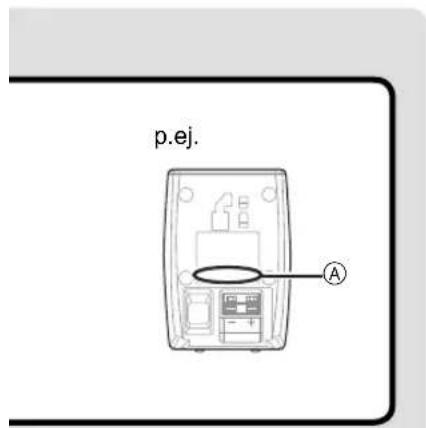

Consulte la etiqueta trasera del altavoz antes de conectar el cable correspondiente.

Verifi que el tipo de altavoz con la etiqueta que se encuentra en la parte trasera del altavoz.

Altavoces	A
Altavoces delanteros FRONT/AVANT
Altavoz central CENTER/CENTRE
Altavoces de sonido envolvente SURROUND/AMBIOPHONIE

PASO 2

Conexión de los cables del altavoz. Inserte por completo el cable, teniendo cuidado de no insertar hasta el otro lado el aislamiento del cable.

+: Blanco
-: Línea azul

Blanco Línea azul ¡EMPUJE!

Subwoofer
Altavoz central
Altavoces delanteros
MORADO VERDE

3 Conectar los cables

(→ 4, 5)

4 Encender la unidad principal

(⇒ 4, 5)

Easy setup

Consulte la pantalla de Easy setup (Fácil Setup) (⇒ 5)

p.ej. A

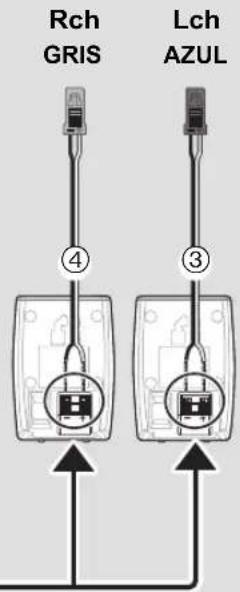

Altavoces de sonido envolvente

Rch GRIS Lch AZUL ④ ③

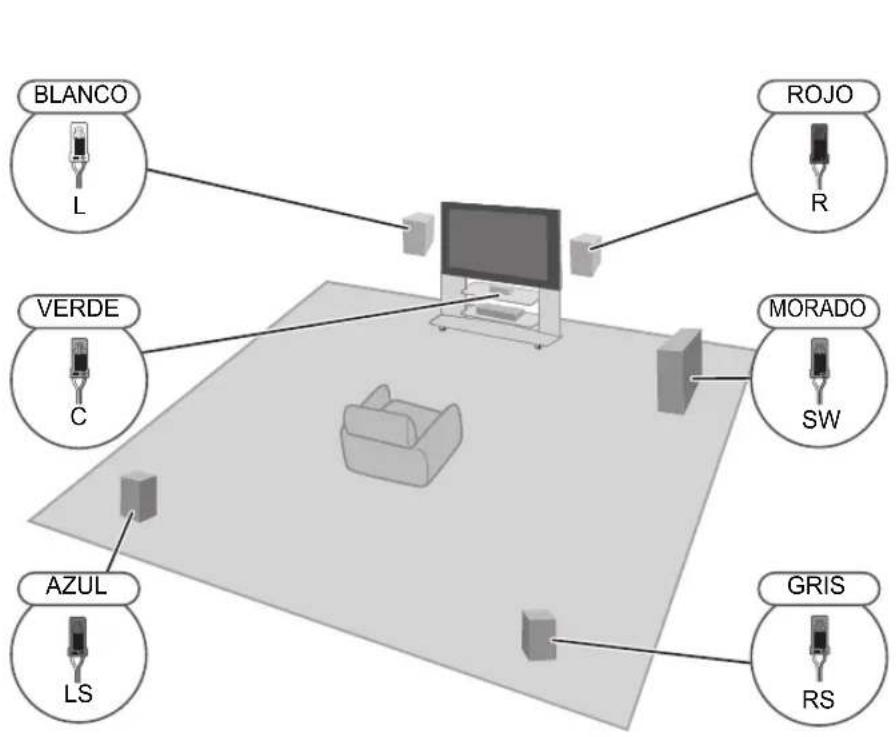

2 Coloque los altavoces

BLANCO L ROJO R VERDE C MORADO SW AZUL LS GRIS RS

Recomendado

Altavoces delanteros (L, R)

60°

Altavoces de sonido envolvente (LS, RS)

120°

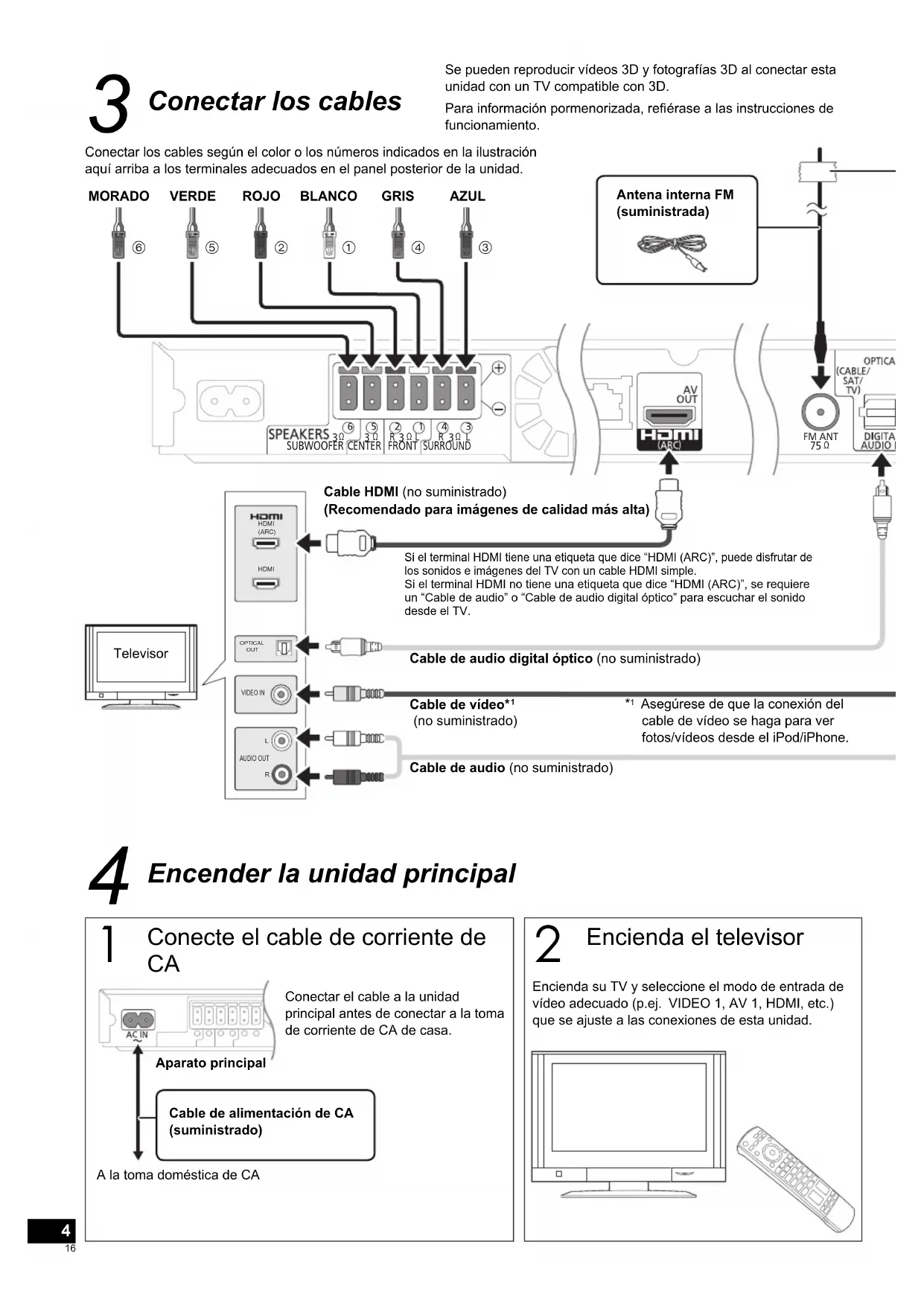

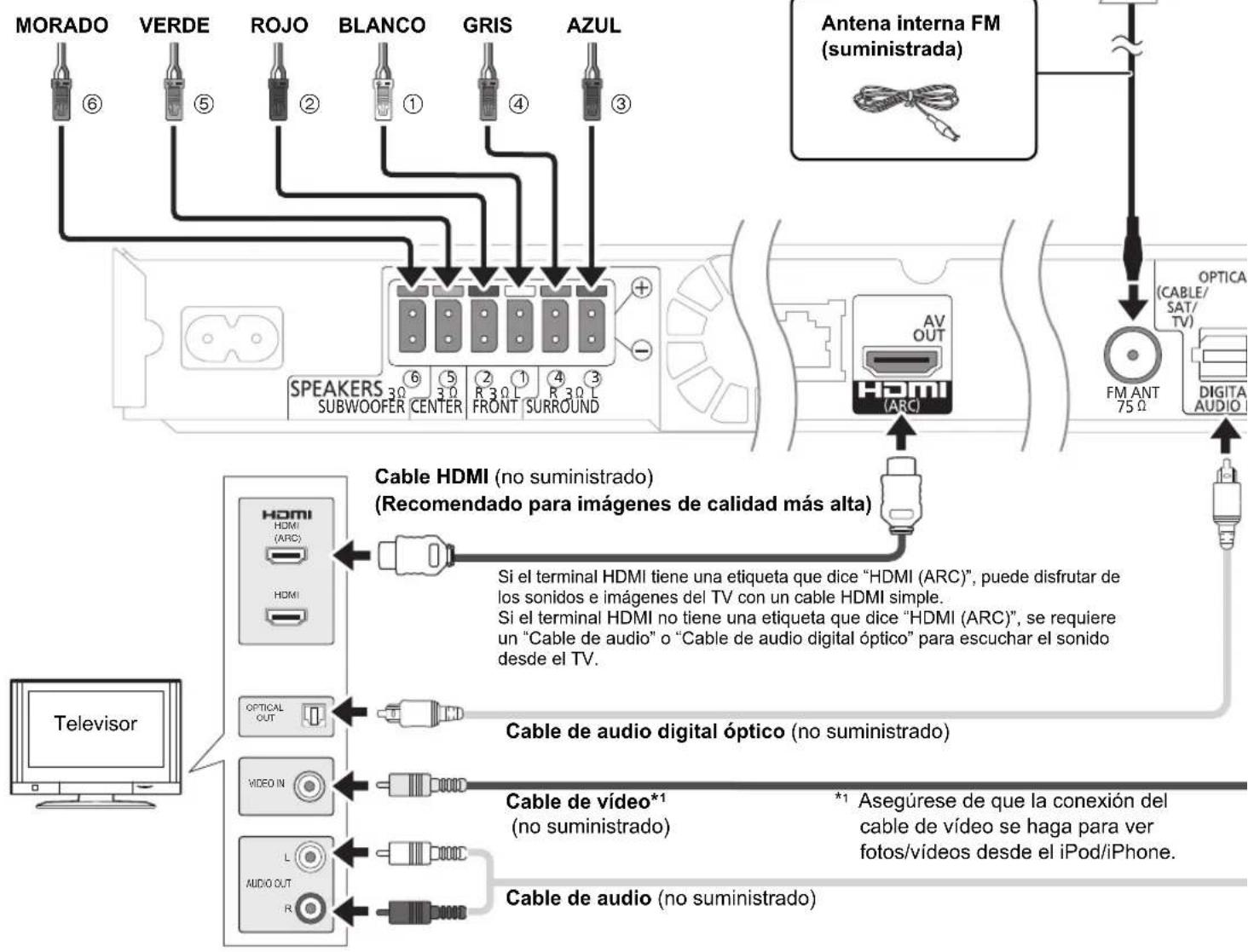

3 Conectar los cables

Se pueden reproducir vídeos 3D y fotografías 3D al conectar esta unidad con un TV compatible con 3D.

Para información pormenorizada, refiérase a las instrucciones de funcionamiento.

Conectar los cables según el color o los números indicados en la ilustración aquí arriba a los terminales adecuados en el panel posterior de la unidad.

MORADO VERDE ROJO BLANCO GRIS AZUL Antena interna FM (suministrada) SPEAKERS 30 5 2 1 4 3 SUBWOOFER CENTER FRONT SURROUND AV OUT HDMI (ARC) OPTICA (CABLE/ SAT/ TV) FM ANT 75 Ω DIGITA AUDIO Cable HDMI (no suministrado) (Recomendado para imágenes de calidad más alta) Si el terminal HDMI tiene una etiqueta que dice "HDMI (ARC)", puede disfrutar de los sonidos e imágenes del TV con un cable HDMI simple. Si el terminal HDMI no tiene una etiqueta que dice "HDMI (ARC)", se requiere un "Cable de audio" o "Cable de audio digital óptico" para escuchar el sonido desde el TV. Cable de audio digital óptico (no suministrado) Cable de vídeo*1 (no suministrado) *1 Asegúrese de que la conexión del cable de vídeo se haga para ver fotos/vídeos desde el iPod/iPhone. L AUDIO OUT R Cable de audio (no suministrado) Television

4 Encender la unidad principal

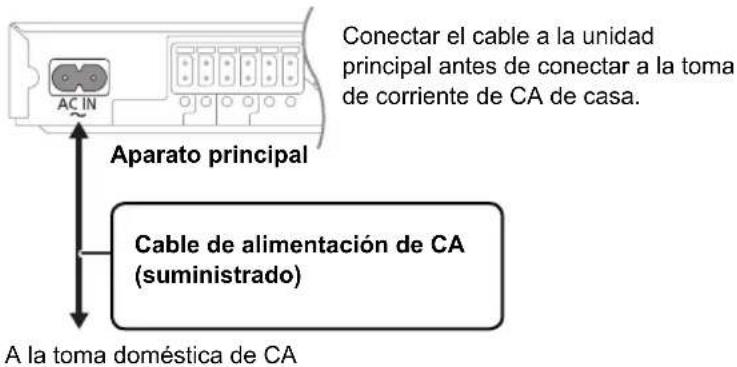

1 Conecte el cable de corriente de CA

Conectar el cable a la unidad principal antes de conectar a la toma de corriente de CA de casa. Aparato principal Cable de alimentación de CA (suministrado) A la toma doméstica de CA

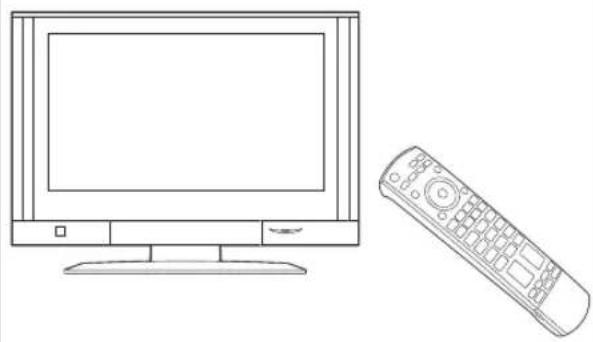

2 Encienda el televisor

Encienda su TV y seleccione el modo de entrada de vídeo adecuado (p.ej. VIDEO 1, AV 1, HDMI, etc.) que se ajuste a las conexiones de esta unidad.

Aparato principal Conexión de audio Para un audio de mejor calidad, use el cable HDMI (con un televisor compatible con ARC) o un cable óptico de audio digital. Si su TV no admite lo anterior, use el cable de audio.

Otra conexión

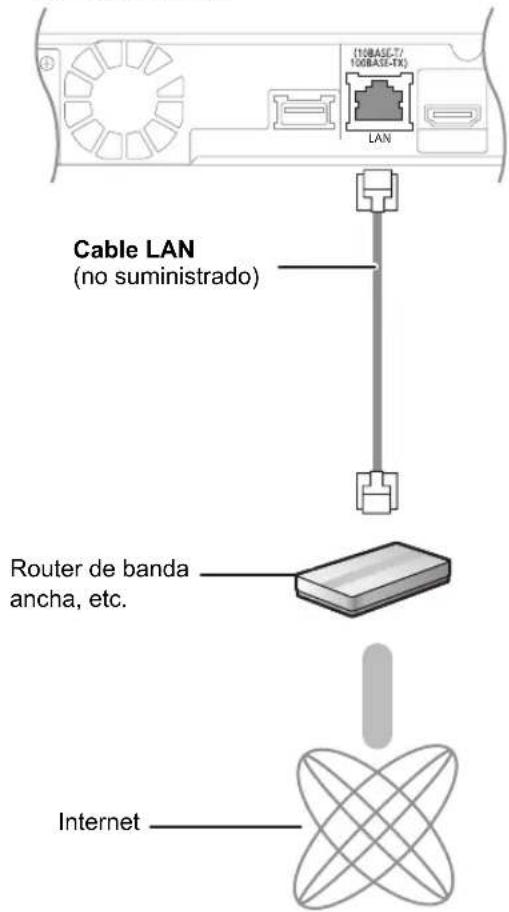

Conexiones a la red de banda ancha

Al conectar esta unidad a la red, puede optimizar las funciones de Internet de esta unidad.

• Use la categoría 5 o superior de cables LAN derechos (STP) al conectar a dispositivos periféricos.
• Cuando se usa la función LAN inalámbrica, no es necesario el cable LAN que está conectado a la unidad principal.

Aparato principal

Cable LAN (no suministrado) Router de banda ancha, etc. Internet

3 Encender la unidad principal

Pulsar [☐] para encender la unidad principal.

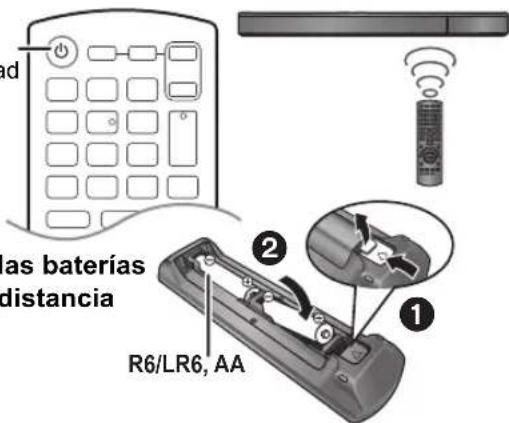

Instalación de las baterías en el mando a distancia

las baterías distancia R6/LR6, AA ① ②

4 El Easy setup (Fácil Setup) empieza

La visualización en pantalla le guiará a través de los pasos.
