BEDIENUNGSANLEITUNG SCBT270 PANASONIC

Modell Nr./Model No./Modèle n°/Modelo N./Model Nr./Modell nr./Model nr.

SC-BTT270

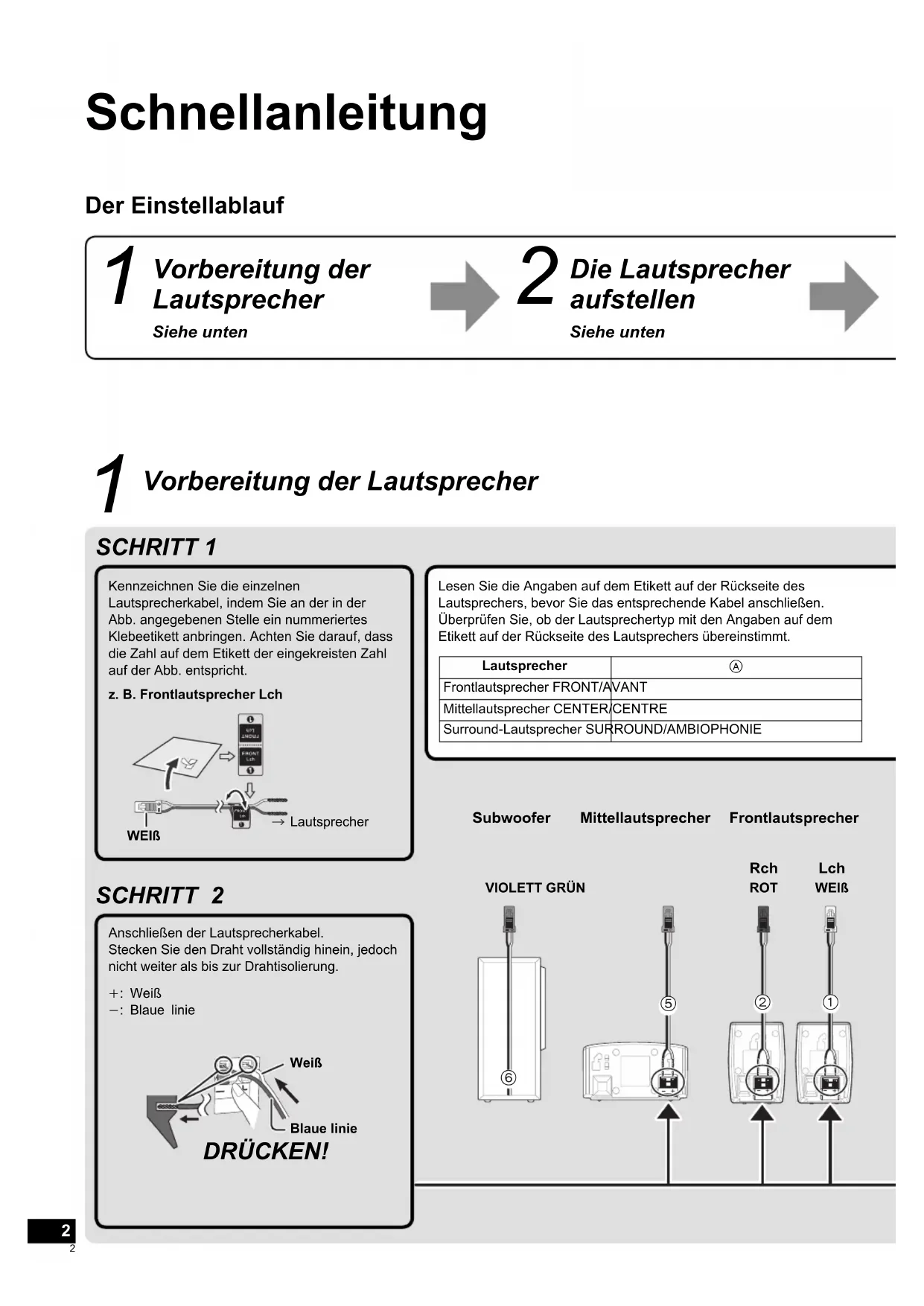

1 Vorbereitung der Lautsprecher

Siehe unten

2 Die Lautsprecher aufstellen

Siehe unten

1 Vorbereitung der Lautsprecher

SCHRITT 1

Kennzeichnen Sie die einzelnen

Lautsprecherkabel, indem Sie an der in der

Abb. angegebenen Stelle ein nummeriertes

Klebeetikett anbringen. Achten Sie darauf, dass die Zahl auf dem Etikett der eingekreisten Zahl auf der Abb. entspricht.

z. B. Frontlautsprecher Lch


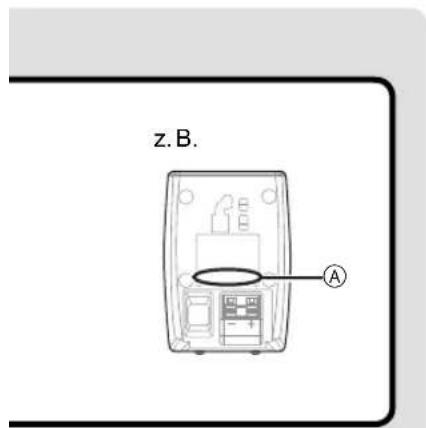

Lesen Sie die Angaben auf dem Etikett auf der Rückseite des

Lautsprechers, bevor Sie das entsprechende Kabel anschließen.

Überprüfen Sie, ob der Lautsprechertyp mit den Angaben auf dem

Etikett auf der Rückseite des Lautsprechers übereinstimmt.

Lautsprecher	^A
Frontlautsprecher FRONT/AVANT
Mittellautsprecher CENTER/CENTRE
Surround-Lautsprecher SURROUND/AMBIOPHONIE

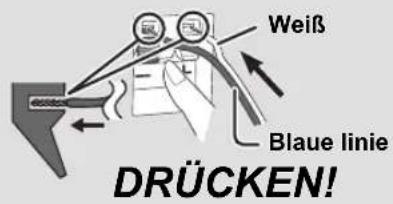

SCHRITT 2

Anschließen der Lautsprecherkabel.

Stecken Sie den Draht vollständig hinein, jedoch nicht weiter als bis zur Drahtisolierung.

+: Weiß
-: Blaue linie

Weiß Blaue linie DRÜCKEN!

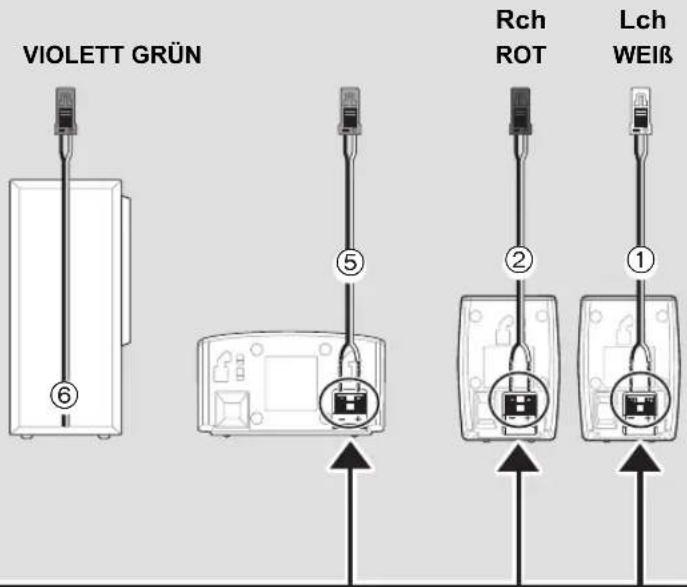

Subwoofer Mittellautsprecher Frontlautsprecher

VIOLETT GRÜN Rch ROT Lch WEIß

3 Die Kabel verbinden

(⇒ 4, 5)

4 Das Gerät einschalten

(⇒ 4, 5)

Easy setup

Siehe Easy setup (Einfach-Setup)

Bildschirm ( 5)

z. B. A

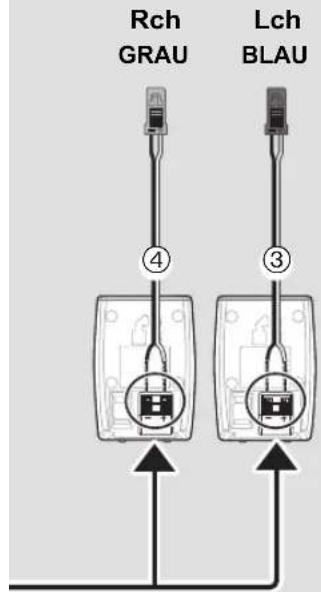

Surround- Lautsprecher

Rch GRAU Lch BLAU ④ ③

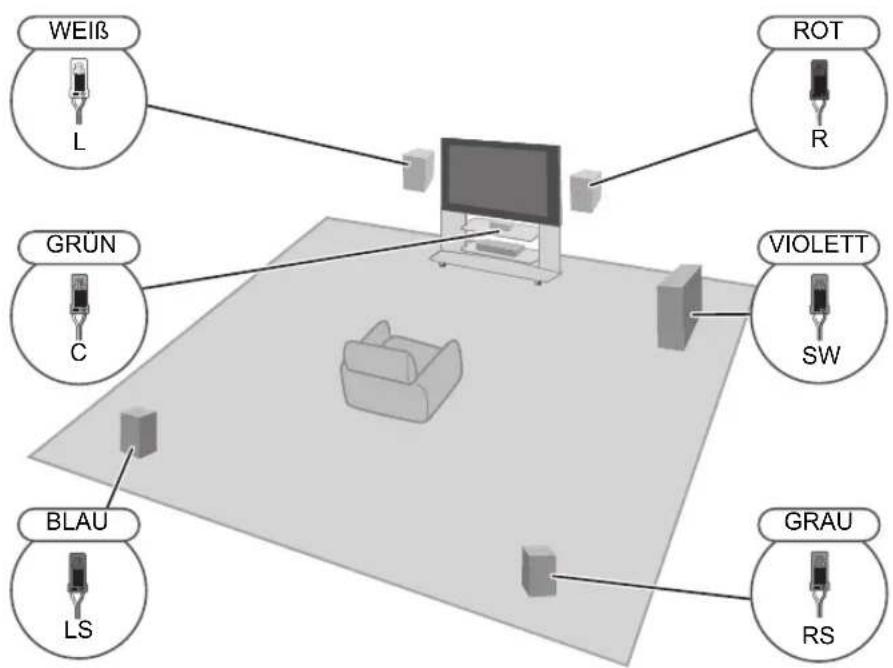

2 Die Lautsprecher aufstellen

WEIß L GRÜN C BLAU LS ROT R VIOLETT SW GRAU RS

Empfehlung

Frontlautsprecher (L, R)

60°

Surround-Lautsprecher (LS, RS)

120°

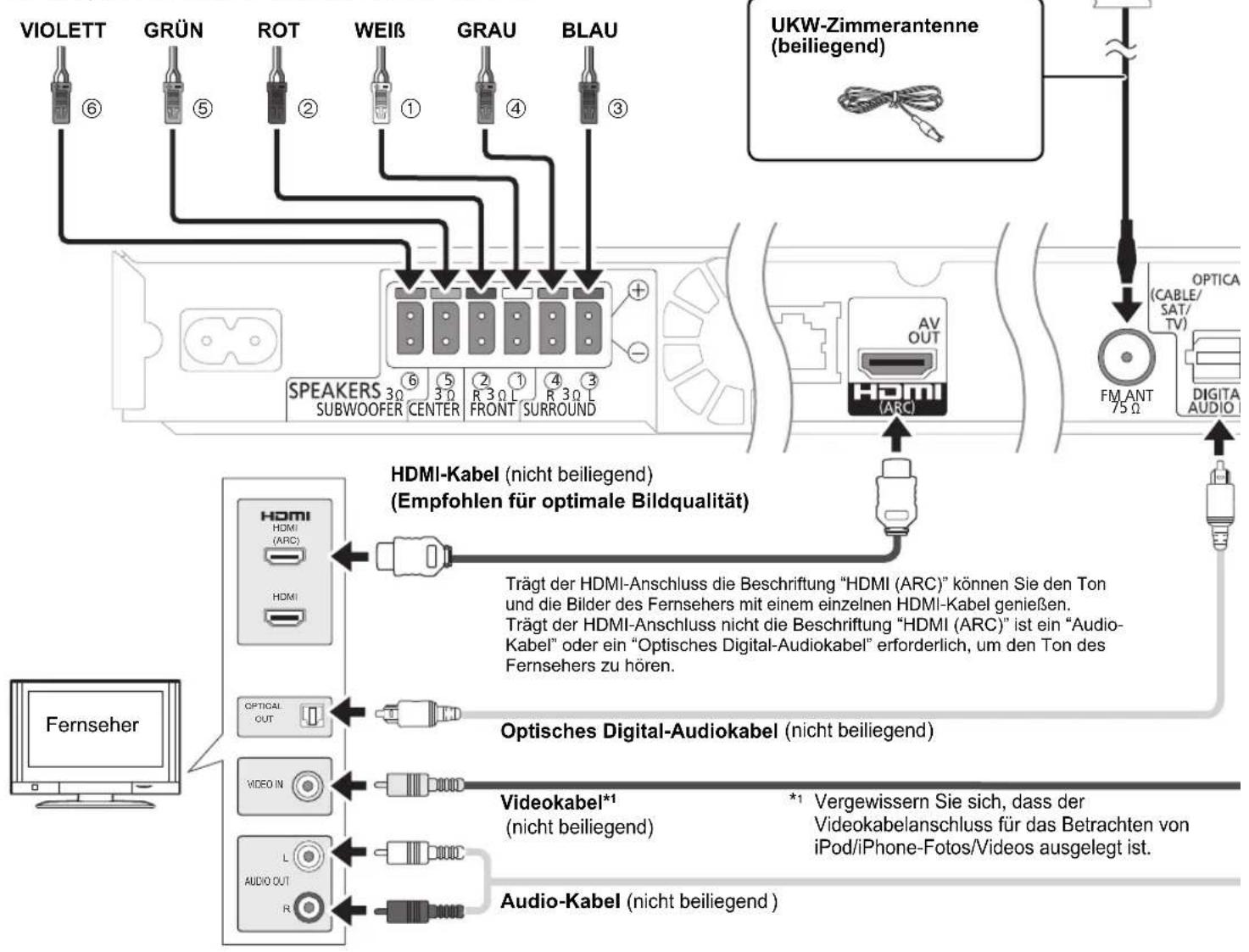

3 Die Kabel verbinden

Zur Wiedergabe von 3D-Videos und 3D-Fotos muss das Gerät an ein 3D-kompatibles Fernsehgerät angeschlossen sein.

Für weitere Informationen, siehe Bedienungsanleitung.

Verbinden Sie die Kabel nach Farbe oder Zahl, wie oben abgebildet, mit den entsprechenden Anschlüssen an der Geräterückseite.

VIOLETT GRÜN ROT WEIß GRAU BLAU UKW-Zimmerantenne (beiliegend) SPEAKERS 30 30 R 30 L 4 3 SUBWOOFER CENTER FRONT SURROUND AV OUT HDMI (ARC) OPTICA (CABLE/ SAT/ TV) FM ANT 75 Ω DIGITA AUDIO HDMI-Kabel (nicht beiliegend) (Empfohlen für optimale Bildqualität) Trägt der HDMI-Anschluss die Beschriftung "HDMI (ARC)" können Sie den Ton und die Bilder des Fernsehers mit einem einzelnen HDMI-Kabel genießen. Trägt der HDMI-Anschluss nicht die Beschriftung "HDMI (ARC)" ist ein "Audio- Kabel" oder ein "Optisches Digital-Audiokabel" erforderlich, um den Ton des Fernseher Optisches Digital-Audiokabel (nicht beiliegend) Optical OUT Video IN Videokabel*1 (nicht beiliegend) Audio-Kabel (nicht beiliegend) *1 Vergewissern Sie sich, dass der Videokabelanschluss für das Betrachten von iPod/iPhone-Fotos/Videos ausgelegt ist.

4 Das Gerät einschalten

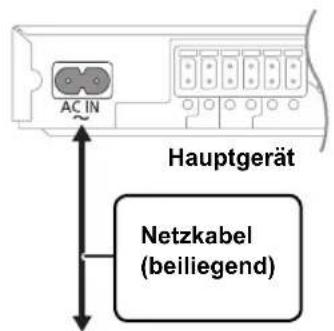

1 Schließen Sie das Netzkabel an

AC IN Hauptgerät Netzkabel (beiliegend)

Zur Netzsteckdose

Schließen Sie das Stromkabel zuerst an das Gerät und dann an der Netzsteckdose an.

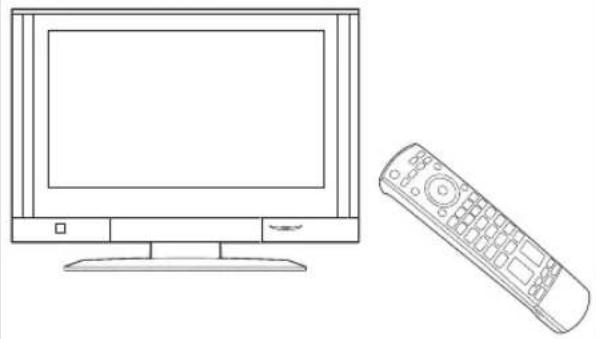

2 Schalten Sie den Fernseher ein

Schalten Sie Ihren Fernseher ein und wählen Sie die geeignet Video-Eingangsmodalität aus (z. B. VIDEO 1, AV 1, HDMI usw.), um die Verbindungen an dieses Gerät anzupassen.

L N AUX R VIDEO OUT Hauptgerät Tonanschluss Verwenden Sie für optimale Tonqualität das HDMI-kabel (bei einem ARC-kompatiblen Fernseher) oder ein optisches Digital-Tonkabel. Unterstützt Ihr Fernseher nicht das oben genannte Kabel, verwenden Sie das Tonkabel.

Anderer Anschluss

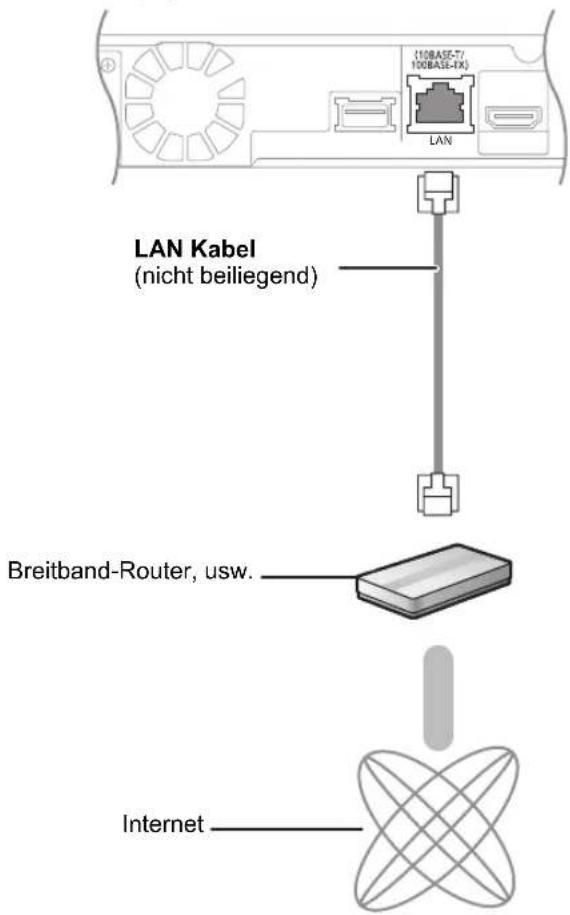

Breitband-Netzwerkanschlüsse

Durch den Anschluss dieses Gerätes an das Netzwerk können Sie die Internet-Funktionen dieses Gerätes verbessern.

• Bei Anschluss von Peripheriegeräten verwenden Sie gerade LAN Kabel (STP) der Kategorie 5 oder darüber.
• Bei Verwendung der Wireless LAN-Funktion ist das an das Hauptgerät angeschlossenen LAN-Kabel nicht notwendig.

Hauptgerät

LAN Kabel (nicht beiliegend) Breitband-Router, usw. Internet

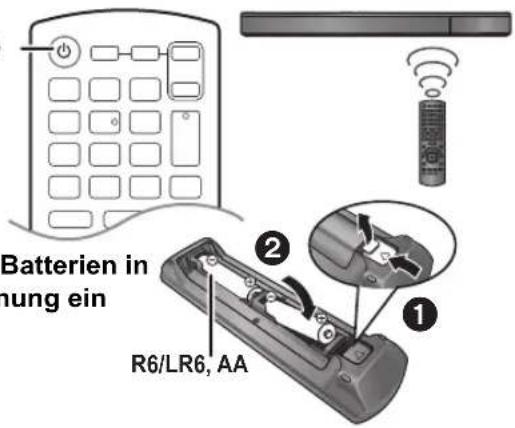

3 Das Gerät einschalten

Drücken Sie [☐], um das Gerät einzuschalten.

Legen Sie die Batterien in die Fernbedienung ein

Batterien in hung ein R6/LR6, AA

4 Das Easy setup (Einfach-Setup) beginnt

Die Bildschirmanzeige wird Sie durch die Schritte führen.

Betätigen Sie [◀, ▶] zur Auswahl von [Yes] und dann [OK].
