Guida Di Impostazione Rapida

Procedura di impostazione

1 Preparazione dei diffusori Vedere sotto

2 Posizionare gli altoparlanti Vedere sotto

1 Preparazione dei diffusori

FASE 1

Contrassegnare il cavo di ciascun altoparlante attaccando l'autoadesivo numerato nella posizione indicata nell'illustrazione. Accertarsi che il numero su ciascun autoadesivo corrisponda al numero cerchiato nell'illustrazione.

es., Diffusore anteriore Lch

Controllare l'etichetta sul retro dell'altoparlante prima di collegare il cavo corrispondente. Verificare il tipo di altoparlante con l'etichetta sul retro dell'altoparlante.

Diffusori	A
Diffusori anteriori FRONT/AVANT
Diffusore centrale CENTER/CENTRE
Diffusori surround SURROUND/AMBIOPHONIE

FASE 2

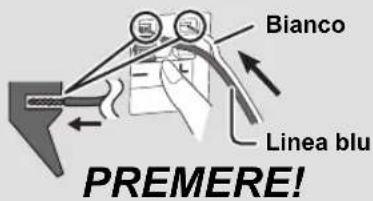

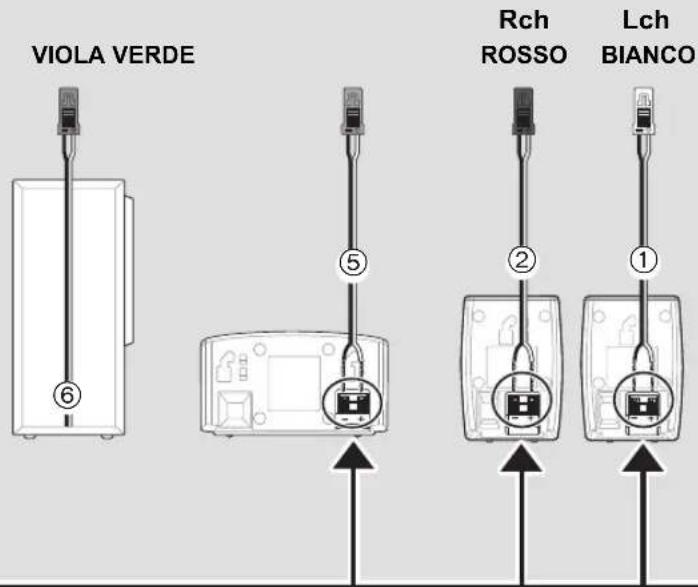

Collegamento dei cavi degli altoparlanti. Inserire il filo fino in fondo, facendo attenzione a non oltrepassare la parte isolata.

+: Bianco -: Linea blu

Bianco Linea blu PREMERE!

Subwoofer Diffusore centrale Diffusori anteriori

VIOLA VERDE ⑥ ⑤ Rch ROSSO ② ① Lch BIANCO

3 Collegare i cavi

(→ 4, 5)

4 Accendere l'unità principale

(⇒ 4, 5)

Easy setup

Vedere la schermata Easy setup (Impost. sempl.) (⇒ 5)

es., A

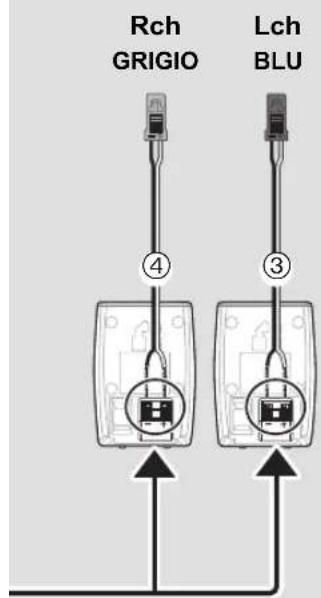

Diffusori surround

Rch GRIGIO Lch BLU ④ ③

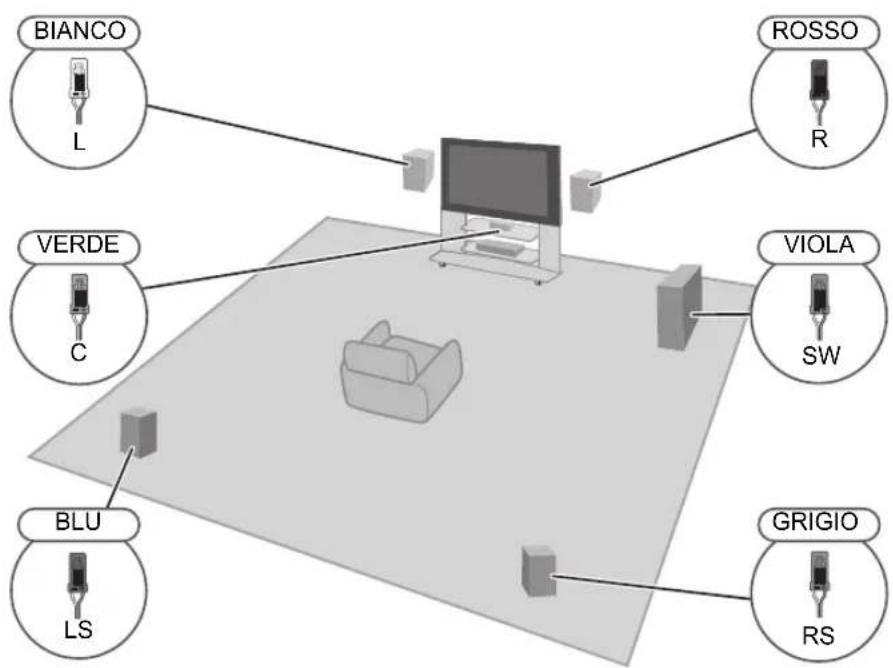

2 Posizionare gli altoparlanti

BIANCO L ROSSO R VERDE C VIOLA SW BLU LS GRIGIO RS

Consigliata

Diffusori anteriori (L, R)

60°

Diffusori surround (LS, RS)

120°

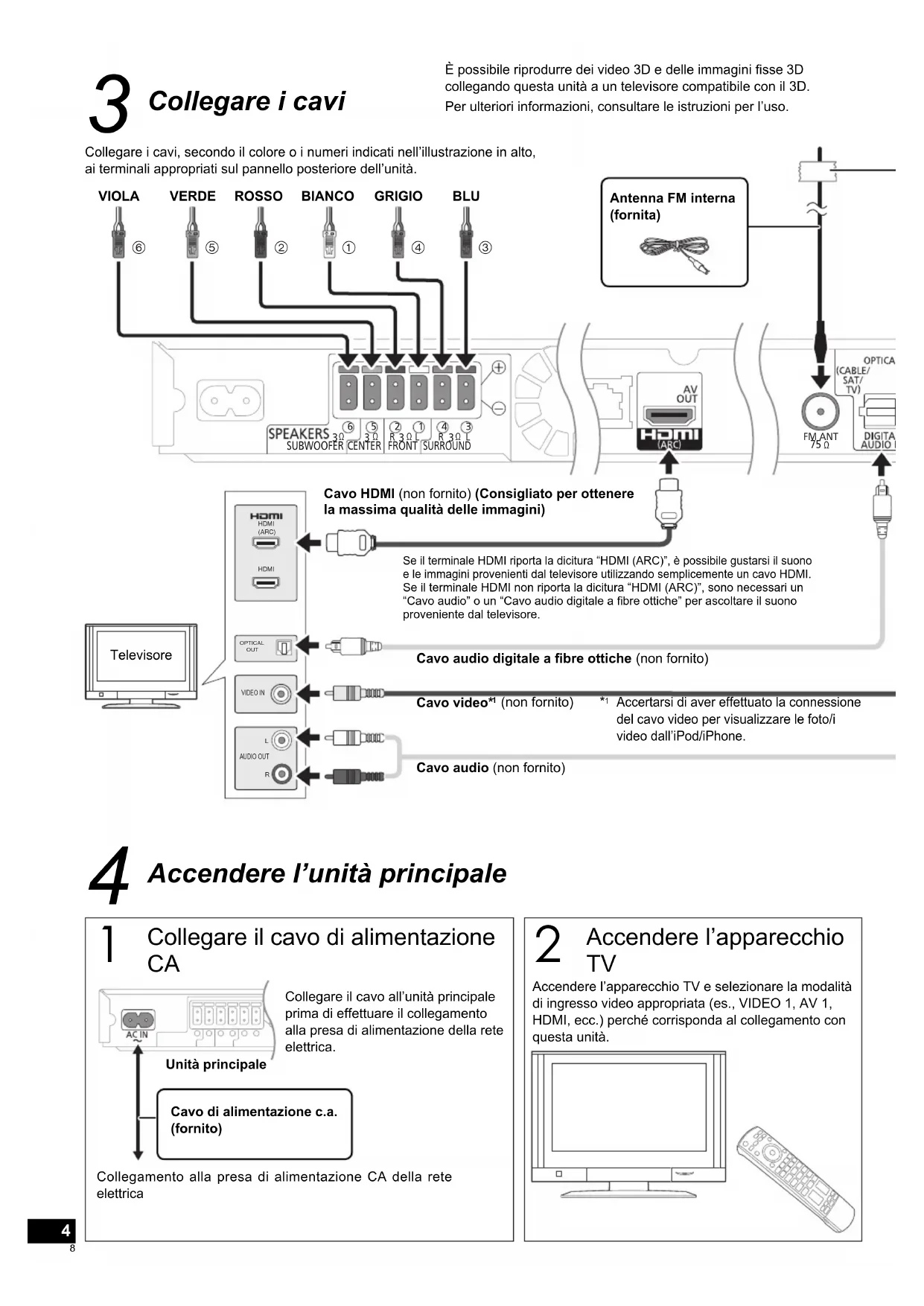

3 Collegare i cavi

È possibile riprodurre dei video 3D e delle immagini fisse 3D collegando questa unità a un televisore compatibile con il 3D. Per ulteriori informazioni, consultare le istruzioni per l'uso.

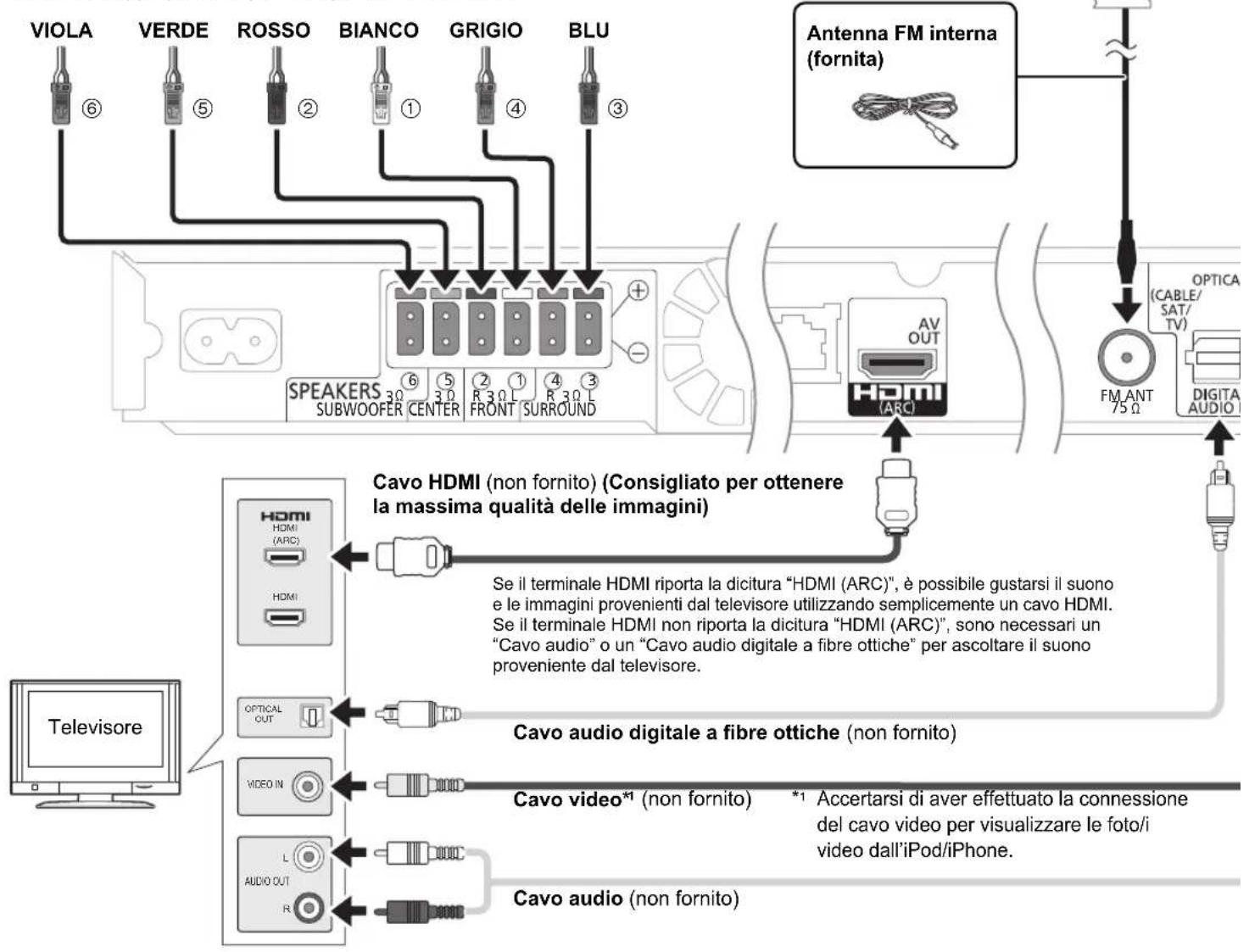

Collegare i cavi, secondo il colore o i numeri indicati nell'illustrazione in alto, ai terminali appropriati sul pannello posteriore dell'unità.

VIOLA VERDE ROSSO BIANCO GRIGIO BLU Antenna FM interna (fornita) SPEAKERS 30 30 R 30 L 4 3 SUBWOOFER CENTER FRONT SURROUND AV OUT HDMI (ARC) OPTICA (CABLE/SAT/TV) FM ANT 75 Ω DIGITA AUDIO Cavo HDMI (non fornito) (Consigliato per ottenere la massima qualità delle immagini) Se il terminale HDMI riporta la dicitura "HDMI (ARC)", è possibile gustarsi il suono e le immagini provenienti dal televisore utilizzando semplicemente un cavo HDMI. Se il terminale HDMI non riporta la dicitura "HDMI (ARC)", sono necessari un "Cavo audio" o un "Cavo audio digitale a fibre ottiche" per ascoltare il suono proveniente dal televisore. Cavo audio digitale a fibre ottiche (non fornito) Cavo video*1 (non fornito) *1 Accertarsi di aver effettuato la connessione del cavo video per visualizzare le foto/i video dall'iPod/iPhone. Cavo audio (non fornito)

4 Accendere l'unità principale

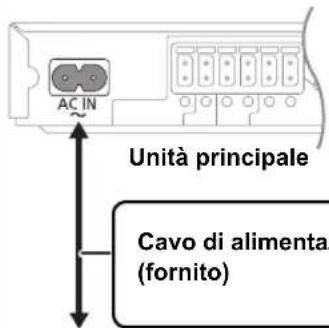

1 Collegare il cavo di alimentazione CA

AC IN Unità principale Cavo di alimenta (fornito)

Collegare il cavo all'unità principale prima di effettuare il collegamento alla presa di alimentazione della rete elettrica.

Collegamento alla presa di alimentazione CA della rete elettrica

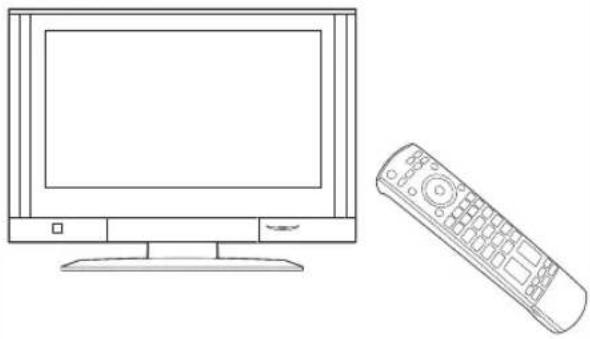

2 Accendere l'apparecchio TV

Accendere l'apparecchio TV e selezionare la modalità di ingresso video appropriata (es., VIDEO 1, AV 1, HDMI, ecc.) perché corrisponda al collegamento con questa unità.

L L N AUX R VIDEO OUT Unità principale Collegamento audio Per ottenere la migliore qualità dell'audio, usare il cavo HDMI (con un televisore compatibile con ARC TV) o un cavo audio ottico digitale. Se il televisore non supporta quanto indicato sopra, usare il cavo audio.

Altro collegamento

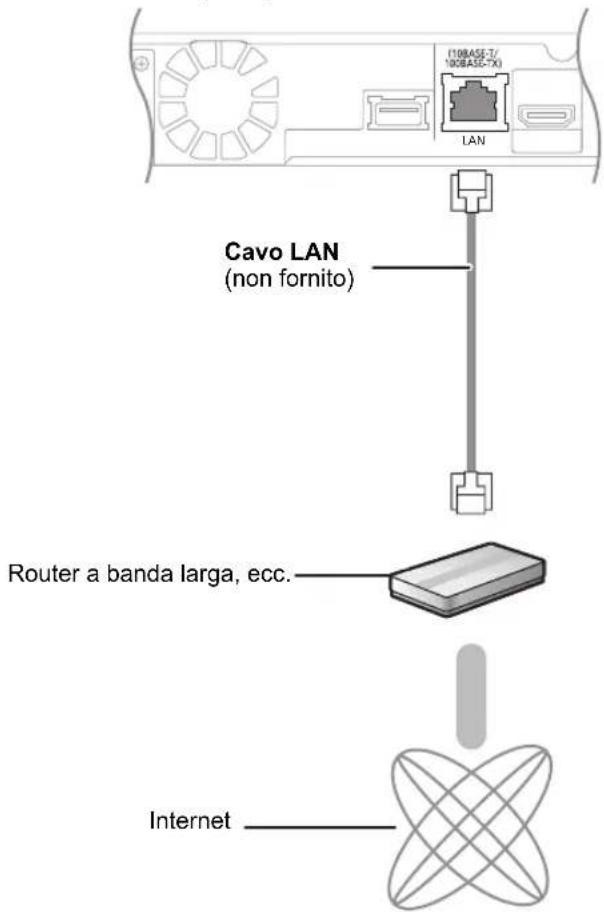

Connessioni di rete a banda larga

Collegando l'unità alla rete è possibile ottimizzare le funzioni Internet.

• Utilizzare soltanto cavi LAN diretti di categoria 5 o superiore (STP) per collegarsi alle periferiche.
• Quando è attiva la funzione LAN wireless, non è necessario collegare il rispettivo cavo all'unità principale.

Unità principale

Cavo LAN (non fornito) Router a banda larga, ecc. Internet

3 Accendere l'unità principale

Premere [per accendere l'unità principale.

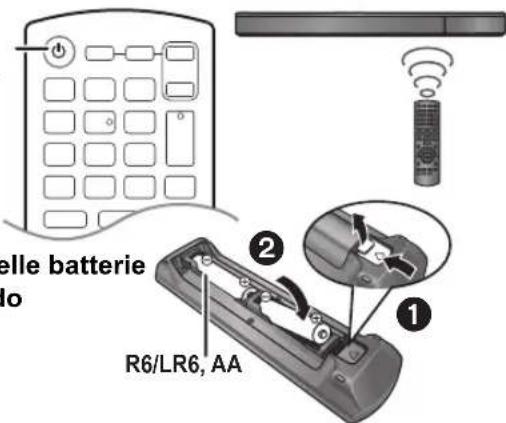

Installazione delle batterie nel telecomando

4 La procedura Easy setup (Impost. sempl.) ha inizio

Le isttruzioni visualizzate sullo schermo guideranno l'utente nei vari passaggi.

Premere [◀, ▶] per selezionare [Yes], quindi premere [OK].
