BRUKSANVISNING SCBT270 PANASONIC

Guide enkel inställning

Inställningsfl öde

1 Hur du förbereder högtalarna

Se nedan

2 Sätt högtalarna på plats

Se nedan

1 Hur du förbereder högtalarna

STEG 1

Sätt en numrerad klisteretikett på varje högtalarkabel i den position som visas på bilden. Se till att numren på etiketterna matchar det cirkelmarkerade numret på bilden.

t. ex. Främre högtalare Lch

Se den bakre etiketten på högtalaren innan du ansluter motsvarande kabel. Kontrollera typen av högtalare med etiketten på baksidan av högtalaren.

Högtalare	A
Främre högtalare FRONT/AVANT
Center högtalare CENTER/CENTRE
Surround högtalare SURROUND/AMBIOPHONIE

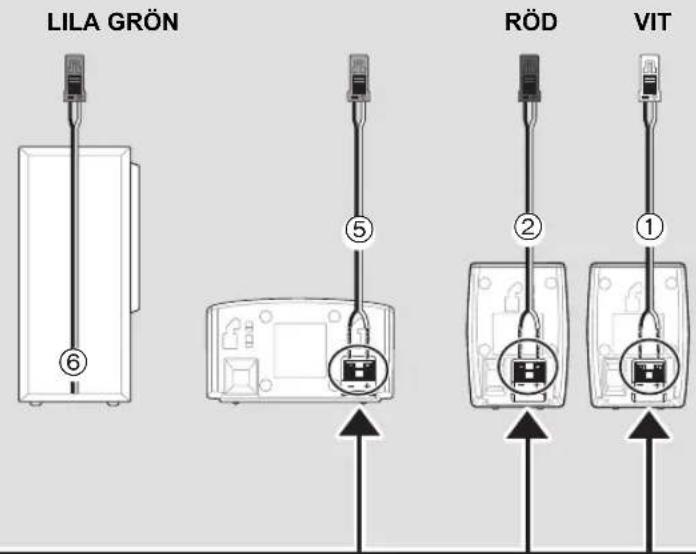

STEG 2

Hur du ansluter högtalarkablarna. Sätt in kontakten så långt det går, men inte så sladdens isolering kan skadas.

+: Vit -: Blå kabel

Vit Blå kabel TRYCK!

Subwoofer
Center högtalare
Främre högtalare

4 Sätt igång huvudenheten

(⇒ 4, 5)

Easy setup

Se skärmen Easy setup ( 5)

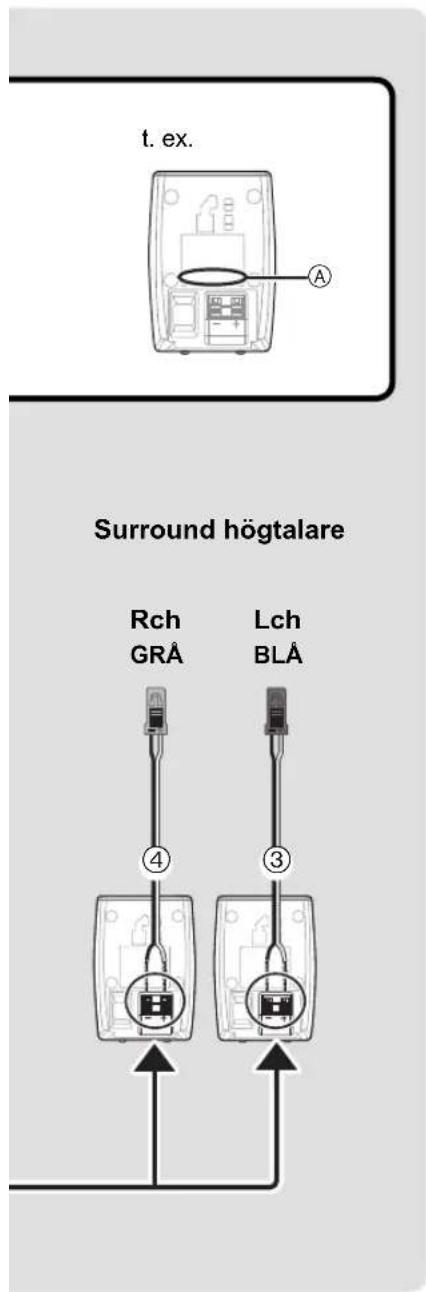

t. ex. Surround högtalare Rch GRA Lch BLÅ ④ ③

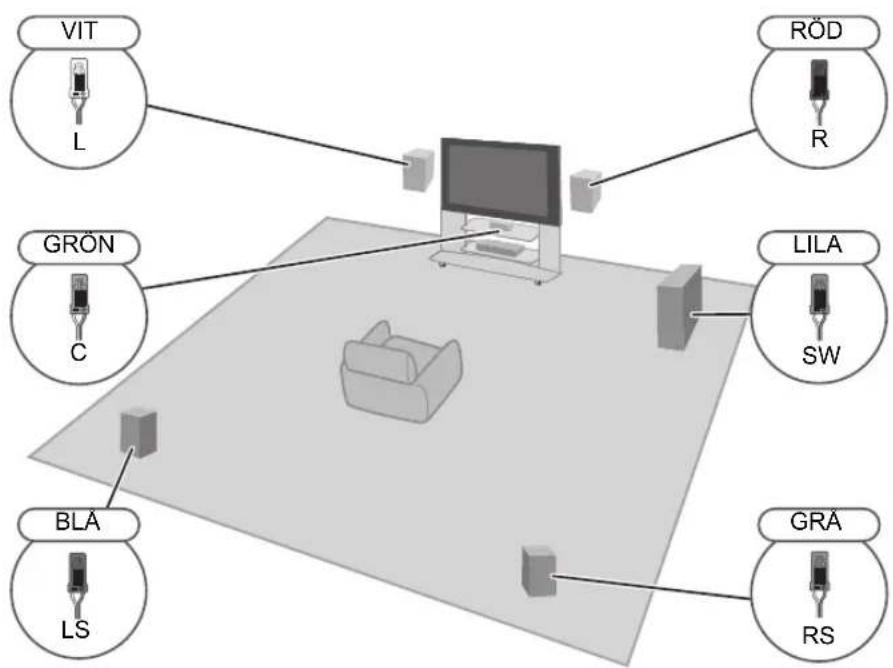

2 Sätt högtalarna på plats

Rekommenderas

Främre högtalare (L, R)

60°

Surround högtalare (LS, RS)

120°

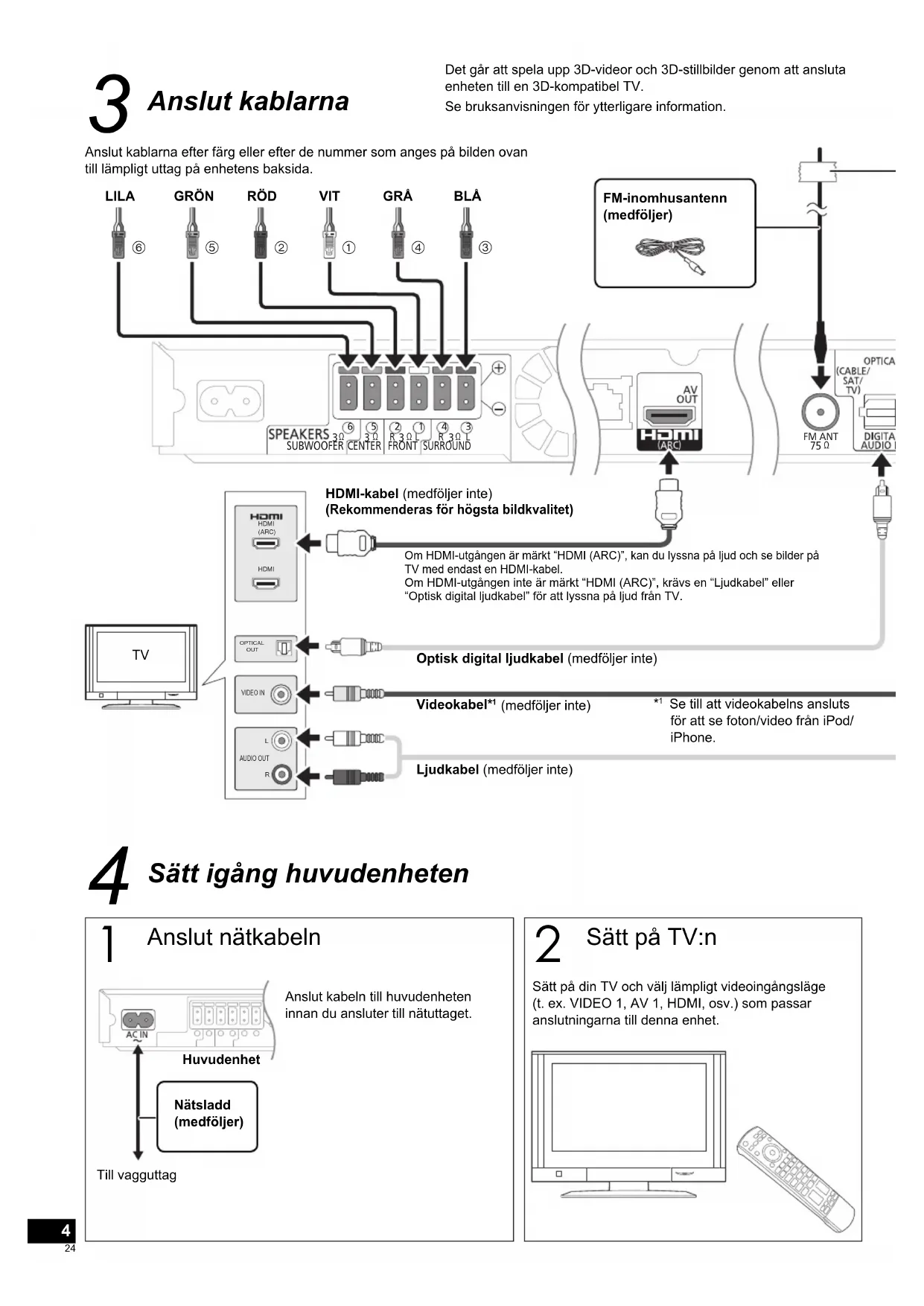

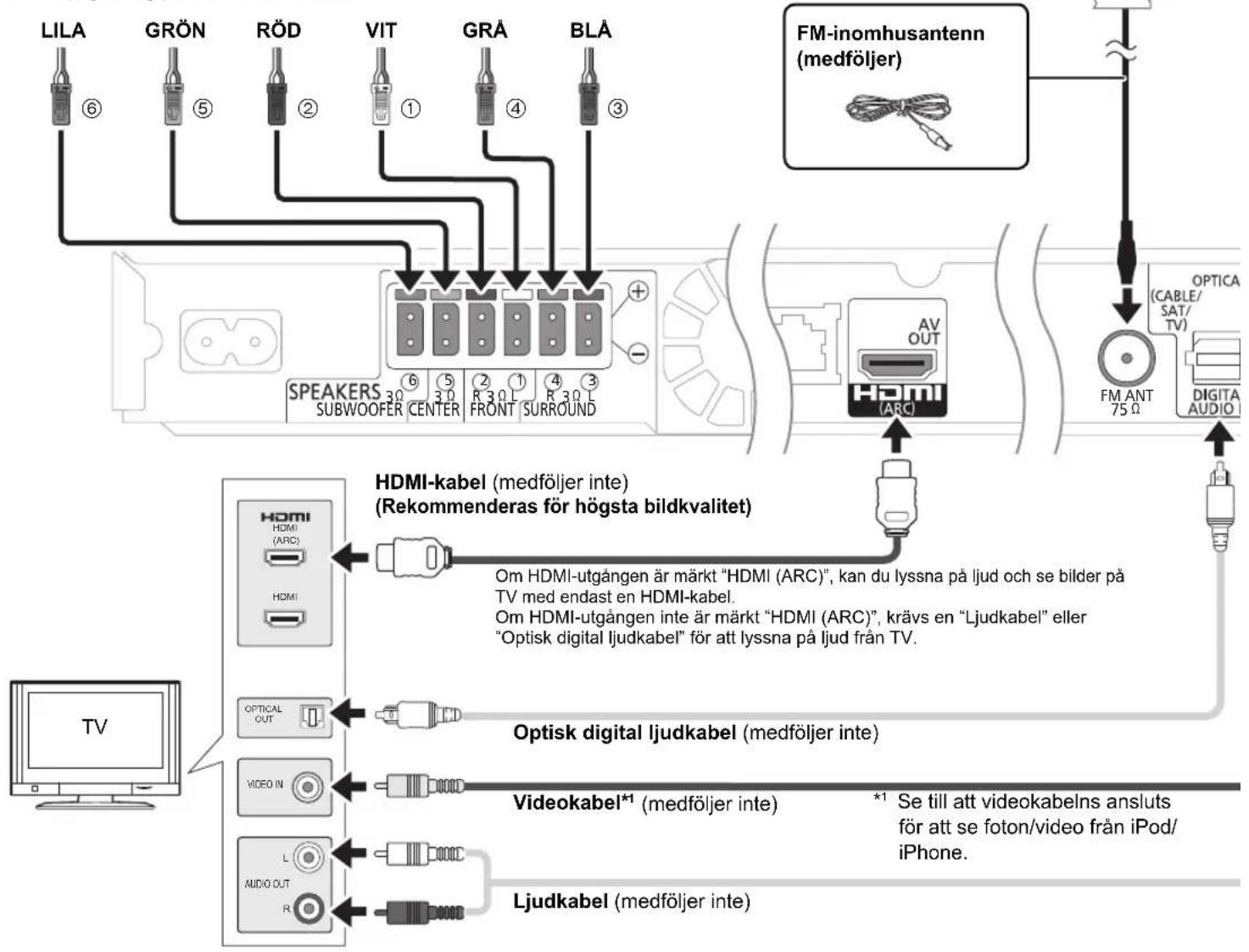

3 Anslut kablarna

Det går att spela upp 3D-videor och 3D-stillbilder genom att ansluta enheten till en 3D-kompatibel TV.

Se bruksanvisningen för ytterligare information.

Anslut kablarna efter färg eller efter de nummer som anges på bilden ovan till lämpligt uttag på enhetens baksida.

    M["TV"] --> N["HDMI-kabel (medföljer inte) (Rekommenderas för högsta bildkvalitet)"]
    N --> O["Optisk digital ljudkabel (medföljer inte)"]
    N --> P["Optical OUT"]
    N --> Q["Video IN"]
    N --> R["L"]
    N --> S["AUDIO OUT"]
    N --> T["Ljudkabel (medföljer inte)"]

    U["Om HDMI-utgången är märkt &quot;HDMI (ARC)&quot;, kan du lyssna på ljud och se bilder på TV med endast en HDMI-kabel.<br>Om HDMI-utgången inte är märkt &quot;HDMI (ARC)&quot;, krävs en &quot;Ljudkabel&quot; eller &quot;Optisk digital ljudkabel&quot; för att lyssna på ljud från TV."]
    V["Se till att videokabelns ansluts för att se foton/video från iPod/iPhone."]

4 Sätt igång huvudenheten

1 Anslut nätkabeln

AC IN Huvudenhet Nätsladd (medföljer)

Till vagguttag

Anslut kabeln till huvudenheten innan du ansluter till nätuttaget.

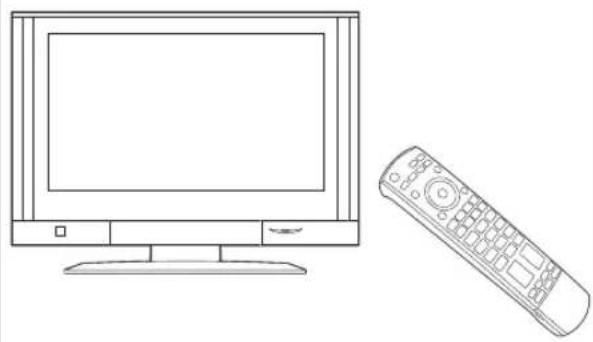

2 Sätt på TV:n

Sätt på din TV och välj lämpligt videoingångsläge (t. ex. VIDEO 1, AV 1, HDMI, osv.) som passar anslutningarna till denna enhet.

Huvudenhet Ljudanslutning Använd HDMI-kabeln (med en TV som är kompatibel med ARC) eller en optisk digital ljudkabel för bästa ljudkvalitet. Använd ljudkabeln om din TV inte stöder något av ovanstående.

Annan anslutning

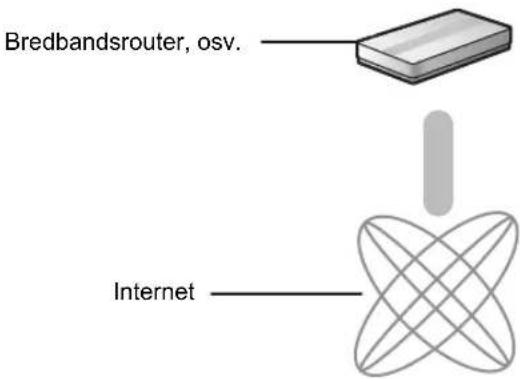

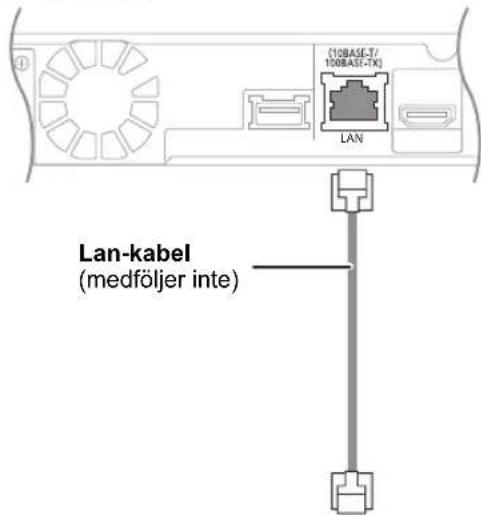

Anslutningar med bredbandsnät

Genom att ansluta den här enheten till nätverket, kan du optimera den här enhetens internetfunktioner.

• Använd raka LAN-kablar (STP) av kategori 5 eller mer, när du ansluter till kringutrustning.
• När du använder WLAN-funktionen, behövs inte den LAN-kabel som är ansluten till huvudenheten.

Huvudenhet

(10BASE-T/ 100BASE-TX) LAN Lan-kabel (medföljer inte)

Bredbandsrouter, osv. Internet

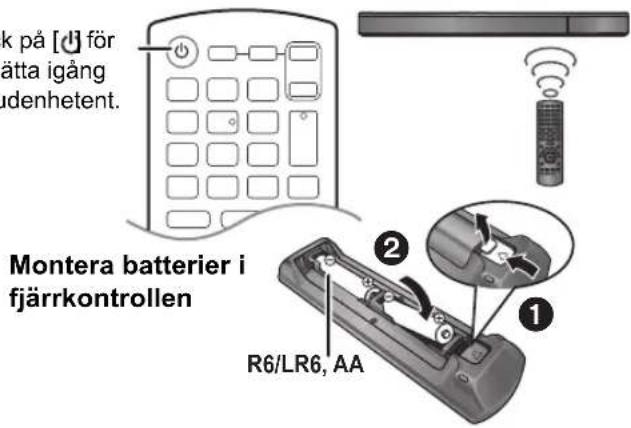

3 Sätt igång huvudenheten

Tryck på [d] för att sätta igång huvudenhetent.

k på [+] för ätta igång denhetent. Montera batterier i fjärrkontrollen R6/LR6, AA

4 Easy setup startar

Instruktionerna på skärmen hjälper dig genom de olika stegen.

Tryck på [◀, ▶] för att välja [Yes] och tryck på [OK].
