BRUKSANVISNING SC-BTT490EGK PANASONIC
Guide enkel inställning
Blu-ray Disc™ Hemmabio ljudsystem
Nem Indstillingsoversigt

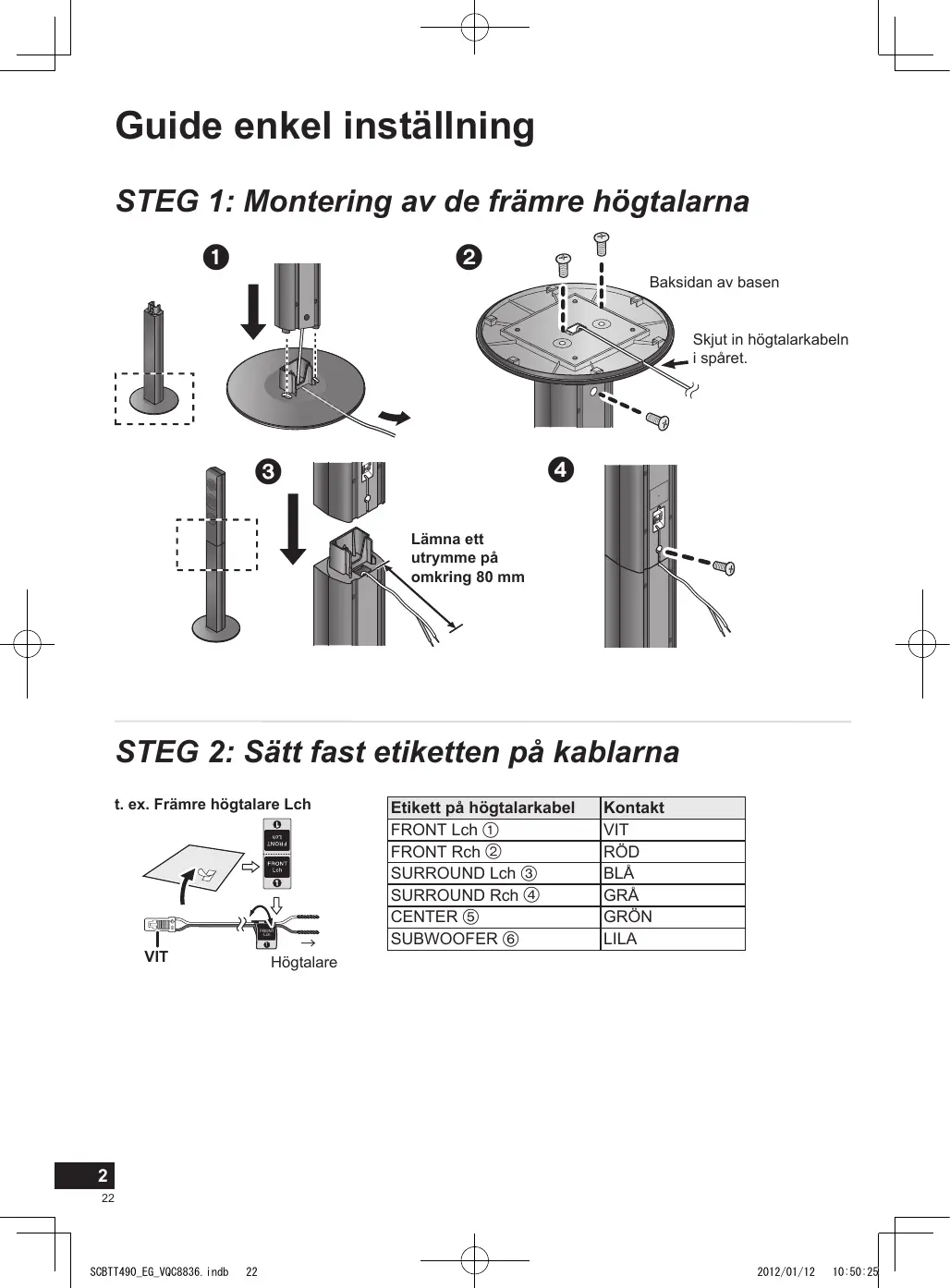

Guide enkel inställning
STEG 1: Montering av de främre högtalarna
STEG 2: Sätt fast etiketten på kablarna
t. ex. Främre högtalare Lch
| Etikett på högtalarkabel | Kontakt |
| FRONT Lch 1 | VIT |
| FRONT Rch 2 | RÖD |
| SURROUND Lch 3 | BLÅ |
| SURROUND Rch 4 | GRÅ |
| CENTER 5 | GRÖN |
| SUBWOOFER 6 | LILA |
STEG 3: Hur du ansluter högtalarkablarna
För surroundhögtalare är det ingen skillnad mellan höger och vänster.
För information om andra anslutningsmetoder och internetfunktioner, se bruksanvisningarna.
STEG 6: Sätt på systemet
① Anslut nätkabeln.
En videokabel (medföljer inte) krävs för att titta på foton/videor på en iPod/iPhone.
4 Den enkla inställningen startar.
Följ anvisningarna på skärmen.
