BRUGSANVISNING SC-BTT490EGK PANASONIC
Blu-ray Disc™ Lydsystem til hjemmebiograf
Helppo asetusopas

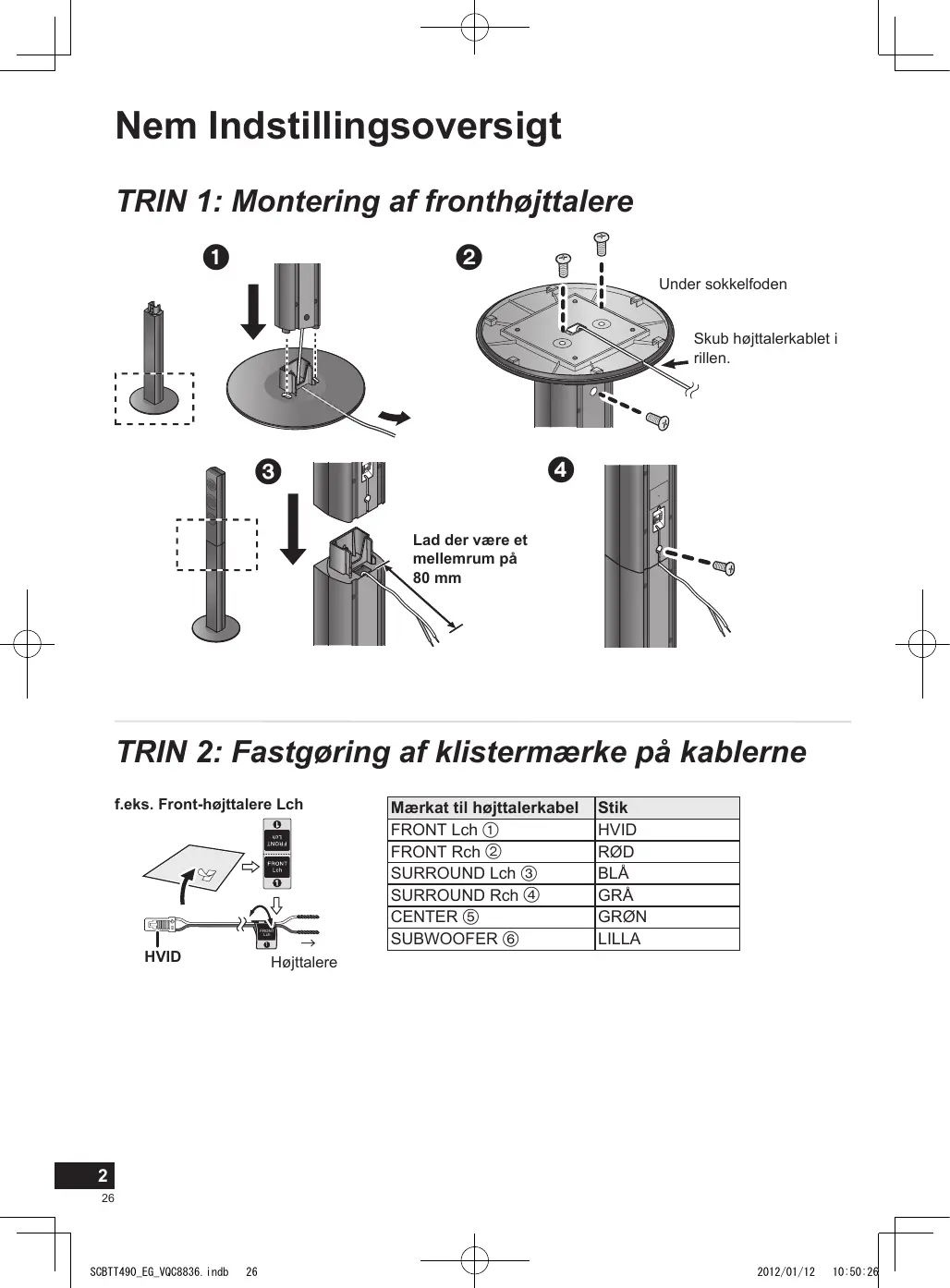

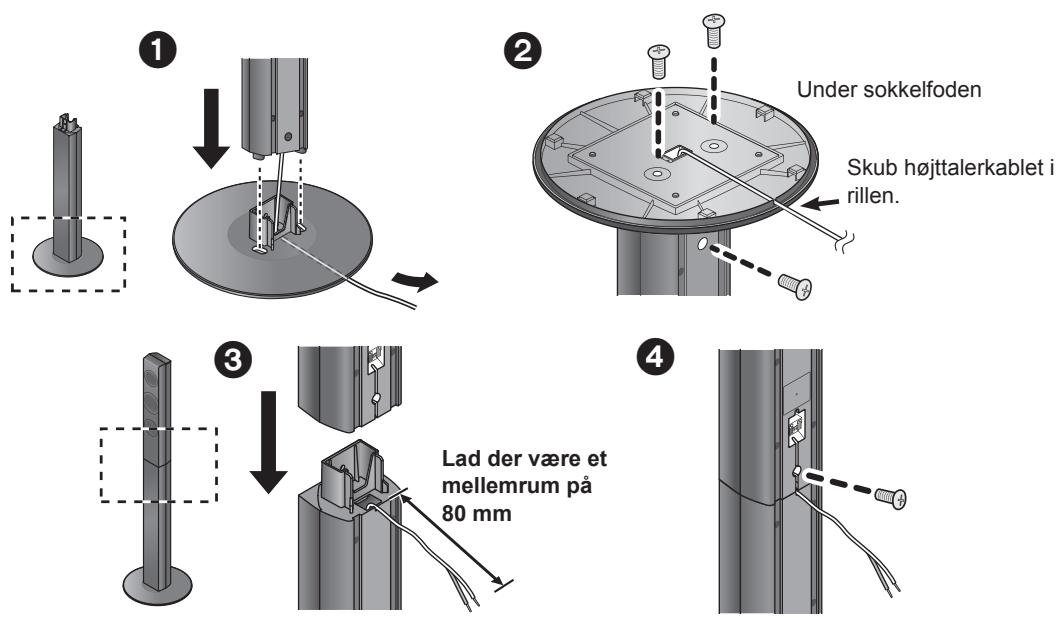

TRIN 1: Montering af fronthøjttalere
TRIN 2: Fastgøring af klistermærke på kablerne
f.eks. Front-højttalere Lch
| Mærkat til højttalerkabel | Stik |
| FRONT Lch 1 | HVID |
| FRONT Rch 2 | R∅D |
| SURROUND Lch 3 | BLÅ |
| SURROUND Rch 4 | GRÅ |
| CENTER 5 | GR∅N |
| SUBWOOFER 6 | LILLA |

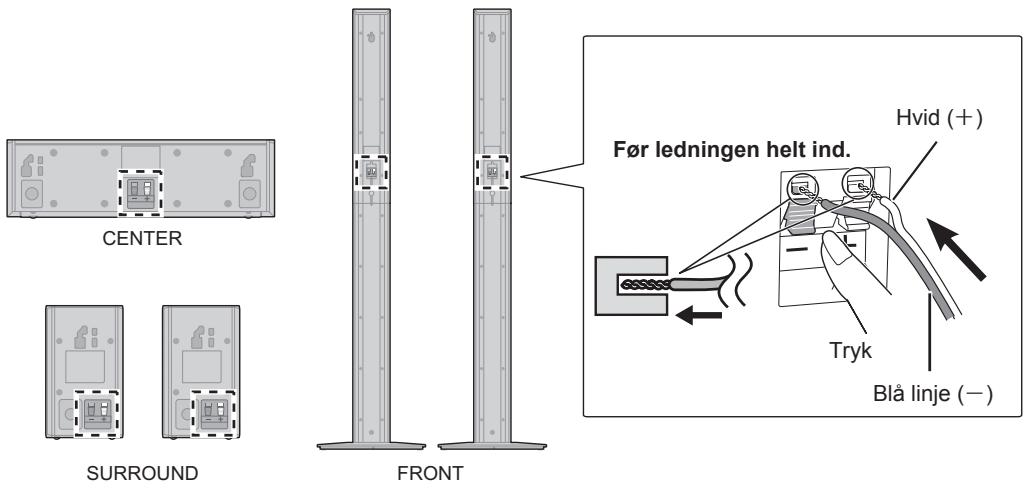

TRIN 3: Tilslutning af højttalerkabler
Der er ingen forskel på venstre og højre surround sound-højttaler.


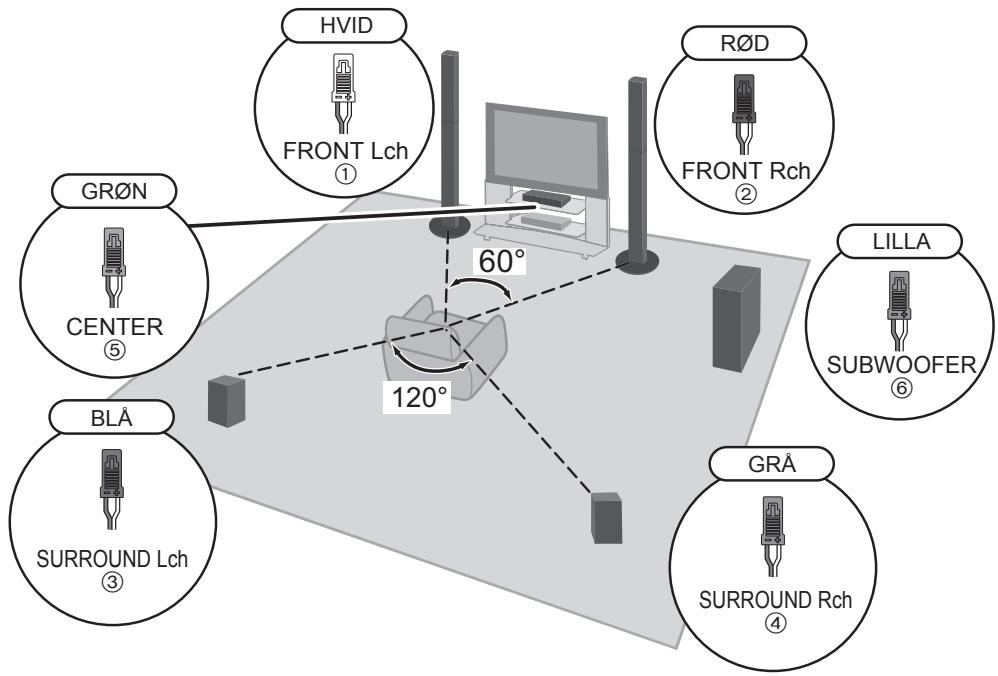

CENTER SURROUND FRONT Før ledningen helt ind. Hvid (+) Tryk Blå linje (−)TRIN 4: Placér højttalerne
Se betjeningsvejledningen for at få oplysninger om andre forbindelsesmetoder og internetfunktionen.

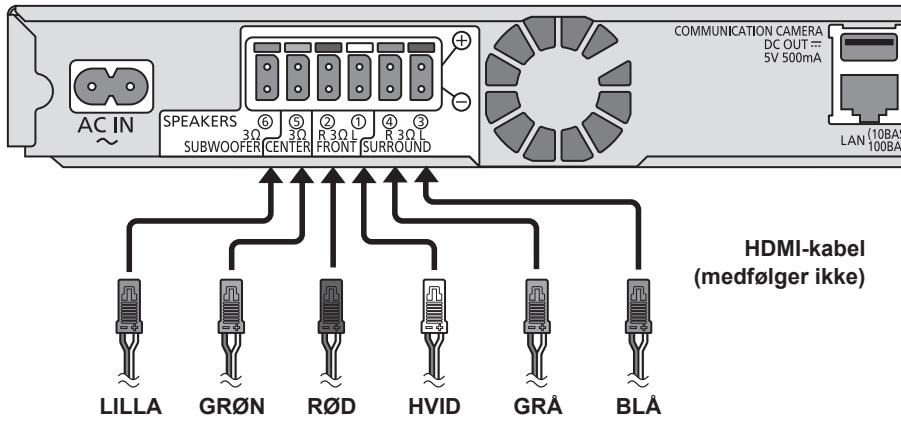

TRIN 6: Tænd systemet

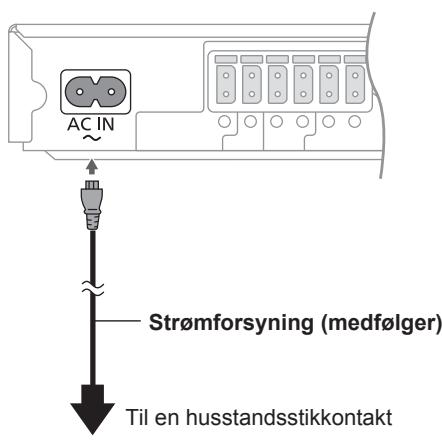

① Forbind lysnetledningen.
4 Start af Nem indstilling. Følg anvisningerne på skærmen.
Helppo asetusopas

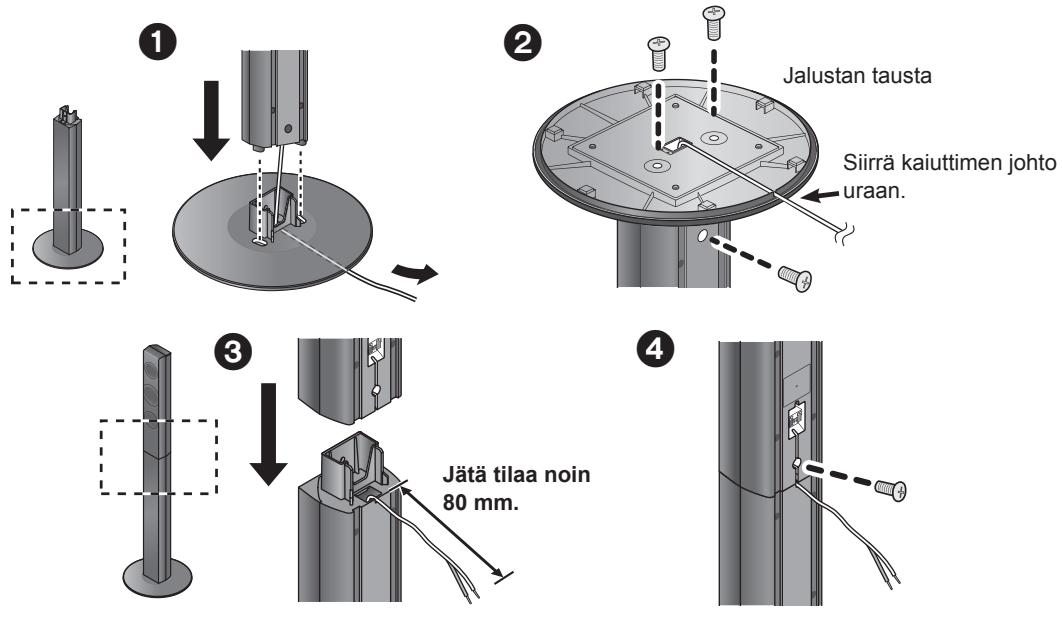

VAIHE 1: Etukaiuttimien kokoaminen
