SC-BTT490EGK - Sistema home cinema PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema home theater Blu-ray
Marca	Panasonic
Modello	SC-BTT490EGK
Canali	5.1 (anteriore x2, surround x2, centrale, subwoofer)
Potenza di uscita	1000 W (stima)
Formati disco	Blu-ray, DVD, CD
Connettività	HDMI (ARC), ingresso audio digitale ottico, LAN Ethernet, porta USB, uscita video composito
Funzioni audio	Dolby TrueHD, DTS-HD, suono surround virtuale
Ingresso video	HDMI, composito
Radio FM	Antenna interna FM inclusa, sintonizzatore RDS
Compatibilità iPod/iPhone	Riproduzione di foto e video tramite cavo dedicato (non incluso)
Dimensioni (approx.)	430 x 250 x 60 mm (L x P x A)
Peso (approx.)	3,2 kg
Alimentazione	220-240 V, 50 Hz
Consumo	65 W (stima)
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Scollegare prima della pulizia; evitare l'umidità; non ostruire le feritoie di ventilazione
Parti di ricambio	Telecomando, antenna FM, cavo di alimentazione; cavo HDMI non incluso
Riparabilità	Far revisionare da un professionista autorizzato

Domande frequenti - SC-BTT490EGK PANASONIC

Come collegare gli altoparlanti?

Collegate ciascun altoparlante al terminale corrispondente dello stesso colore. Il filo bianco corrisponde all'altoparlante anteriore sinistro, il rosso all'anteriore destro, blu al surround sinistro, grigio al surround destro, verde al centrale e viola al subwoofer. Inserite il filo fino in fondo e bloccatelo.

Come collegare il sistema a un televisore?

Utilizzate un cavo HDMI per collegare l'uscita HDMI del sistema all'ingresso HDMI del televisore. Se il televisore supporta ARC, collegatevi alla presa HDMI etichettata ARC per usufruire dell'audio del televisore tramite il sistema.

Posso riprodurre musica da un iPhone o iPod?

Sì, potete collegare il vostro iPhone o iPod tramite la porta USB o con un cavo video specifico (non incluso) per riprodurre foto e video. Per il solo audio, la connessione USB è sufficiente.

Come regolare il suono surround?

Premete il tasto SURROUND del telecomando per scegliere una modalità audio (Dolby Pro Logic, DTS Neo:6, ecc.). Potete anche regolare i livelli degli altoparlanti nel menu Audio.

Cosa fare se il telecomando non funziona?

Controllate le pile (AA/LR6). Se sono deboli, sostituitele. Puntate il telecomando verso il sensore IR del sistema. Se il problema persiste, ripristinate il sistema scollegando l'alimentazione per 30 secondi.

Come aggiornare il firmware?

Collegate il sistema a Internet tramite un cavo LAN. Andate nel menu Configurazione > Aggiornamento e seguite le istruzioni a schermo. Non scollegate durante l'aggiornamento.

Il sistema non legge un disco Blu-ray, cosa fare?

Assicuratevi che il disco sia pulito e inserito correttamente (lato leggibile verso l'alto). Verificate che il codice regionale corrisponda (zona B per l'Europa). Se il problema persiste, provate un altro disco.

Come ascoltare la radio FM?

Collegate l'antenna FM inclusa e premete FM come sorgente. Utilizzate i tasti TUNING per cercare stazioni. Premete MEMORY per memorizzarle.

Posso utilizzare un subwoofer esterno?

No, il sistema è progettato per funzionare con il subwoofer incluso (viola). Un subwoofer esterno non può essere collegato.

Come pulire il sistema?

Scollegate l'apparecchio. Utilizzate un panno morbido e asciutto per spolverare il cabinet. Non utilizzate prodotti chimici, solventi o panni umidi.

MANUALE UTENTE SC-BTT490EGK PANASONIC

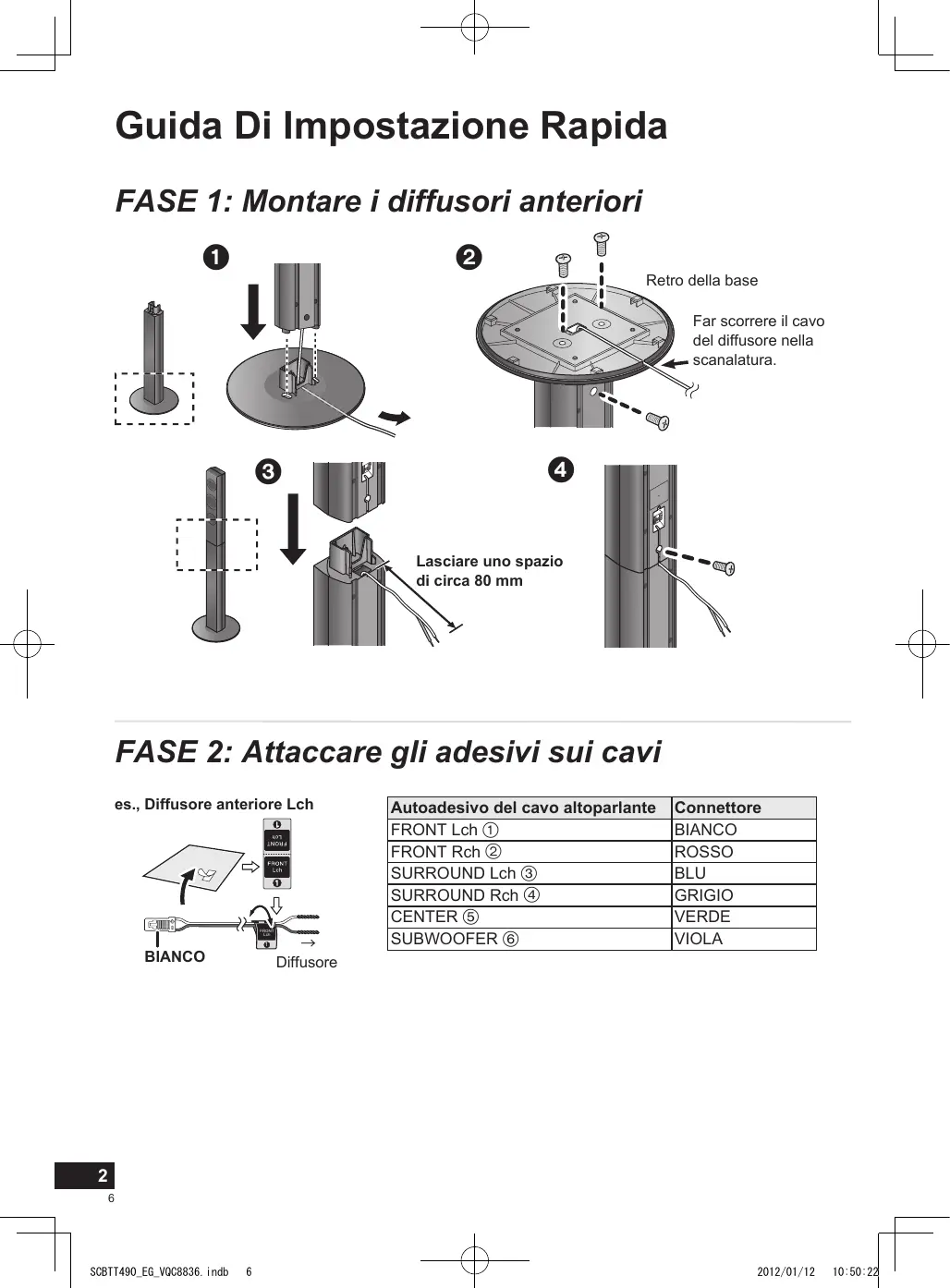

Guida Di Impostazione Rapida

Sistema Home Theater Blu-ray Disc™

Guida Di Impostazione Rapida

FASE 1: Montare i diffusori anteriori

FASE 2: Attaccare gli adesivi sui cavi
es., Diffusore anteriore Lch

Autoadesivo del cavo altoparlante	Connettore
FRONT Lch 1	BIANCO
FRONT Rch 2	ROSSO
SURROUND Lch 3	BLU
SURROUND Rch 4	GRIGIO
CENTER 5	VERDE
SUBWOOFER 6	VIOLA

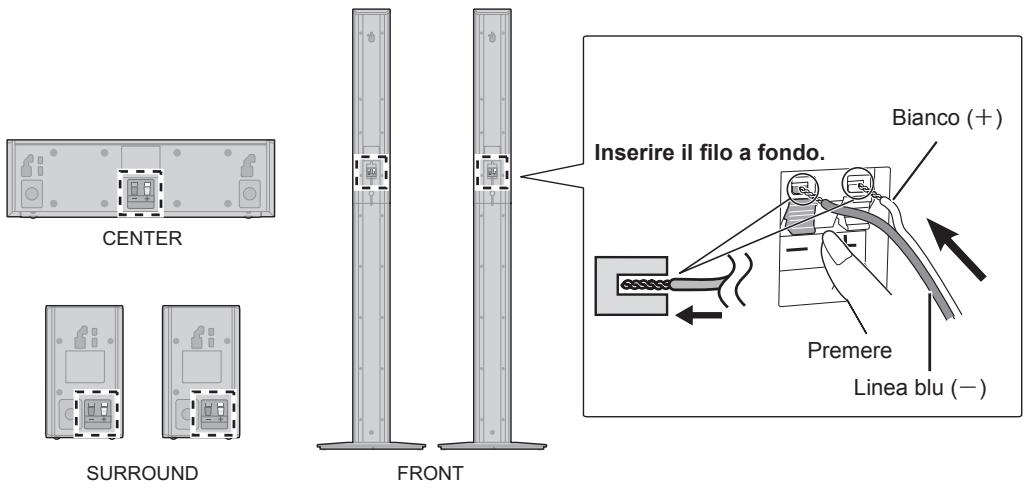

FASE 3: Collegamento dei cavi degli altoparlanti

Non c'è alcuna differenza tra i diffusori surround destro e sinistro.

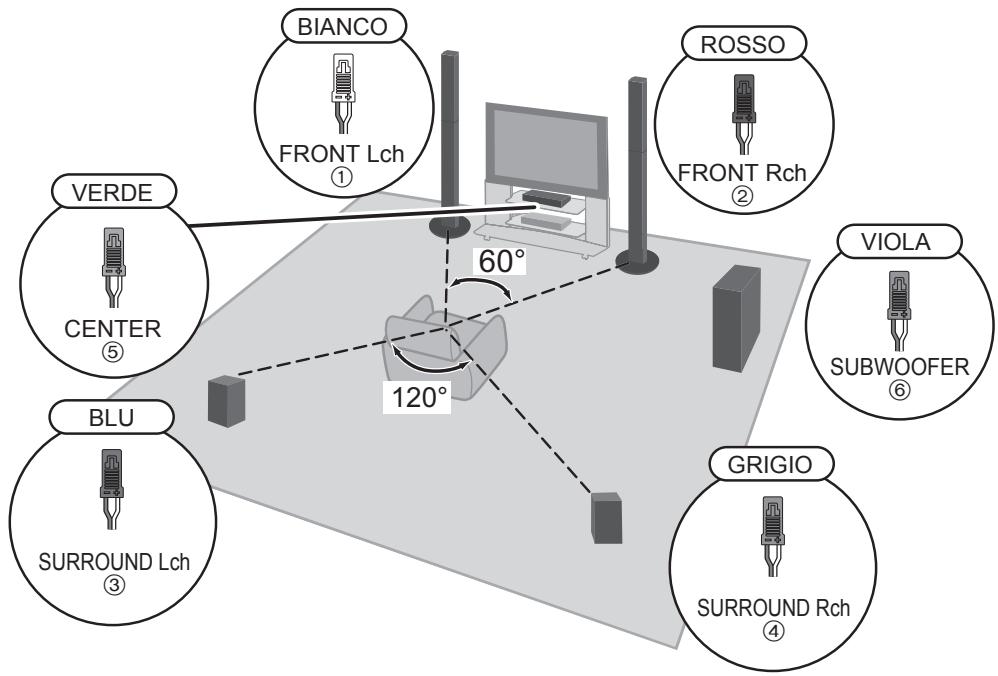

FASE 4: Posizionare gli altoparlanti

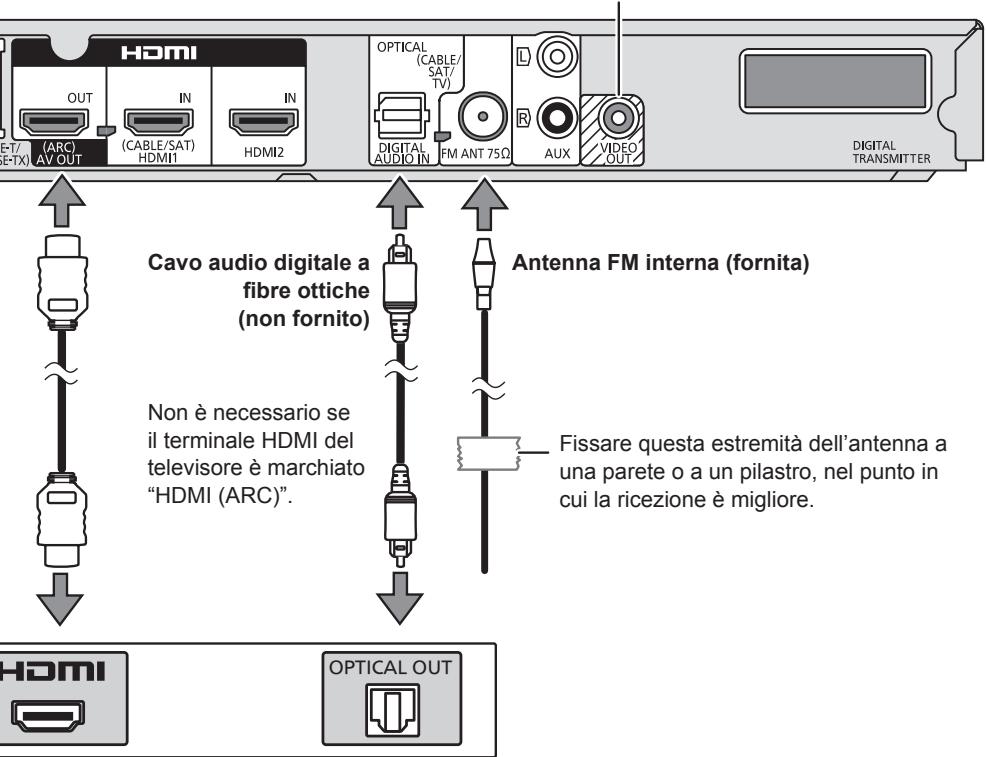

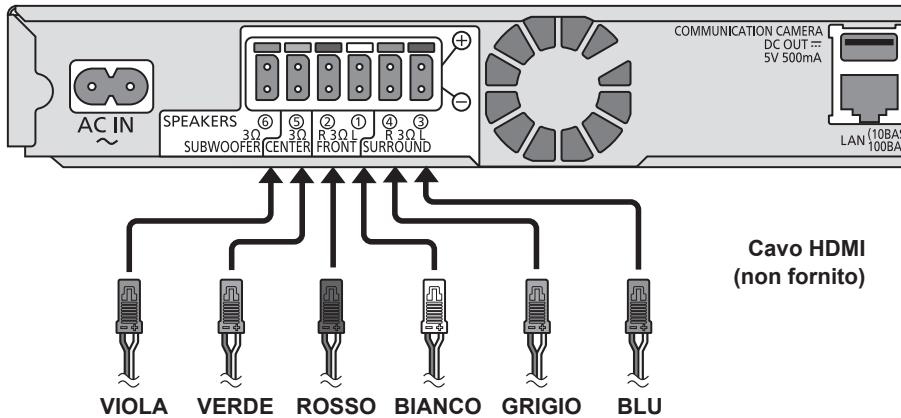

FASE 5: Collegare i cavi

Per informazioni su altri metodi di collegamento e impostazioni internet, consultare le istruzioni d'uso.

Collegare i cavi dei diffusori ai terminali dello stesso colore.

FASE 6: Accendere l'impianto

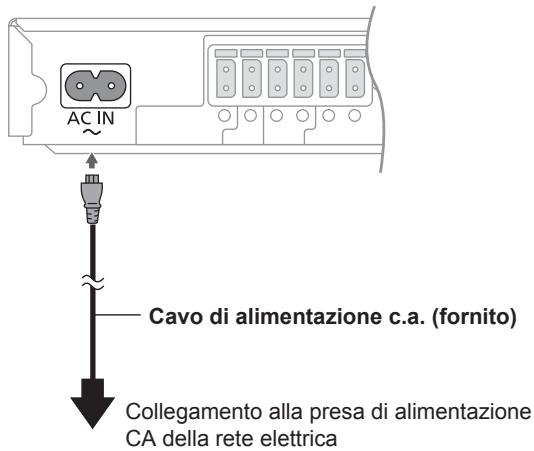

① Collegare il cavo di alimentazione CA.

② Accendere l'apparecchio TV.

Impostare la modalità video su HDMI, ecc.

È necessario un cavo video (non in dotazione) per vedere immagini o video da iPod/iPhone.

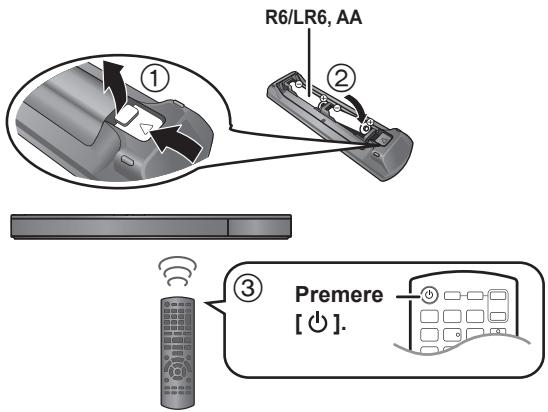

③ Accendere l'impianto.

4 Ha inizio la procedura di impostazione rapida.

Seguire le istruzioni sullo schermo.
