BEDIENUNGSANLEITUNG SC-BTT490EGK PANASONIC
Modell Nr./Model No./Modèle n°/Modelo N./Model Nr./Modell nr./Model nr./Malli nro

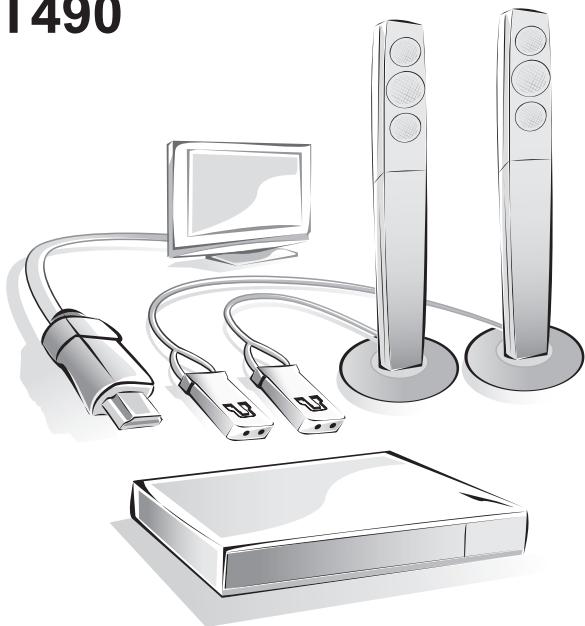

SC-BTT490

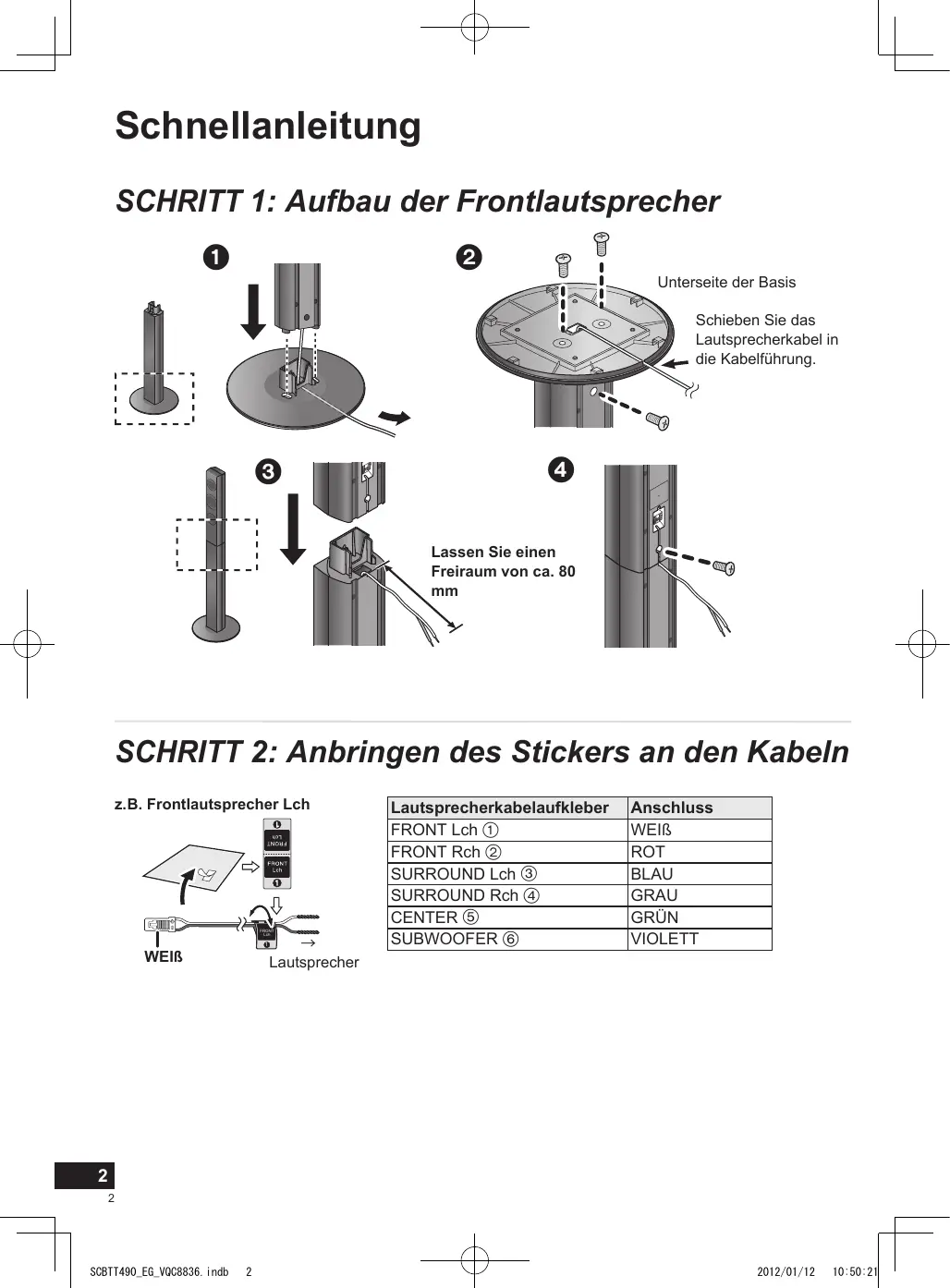

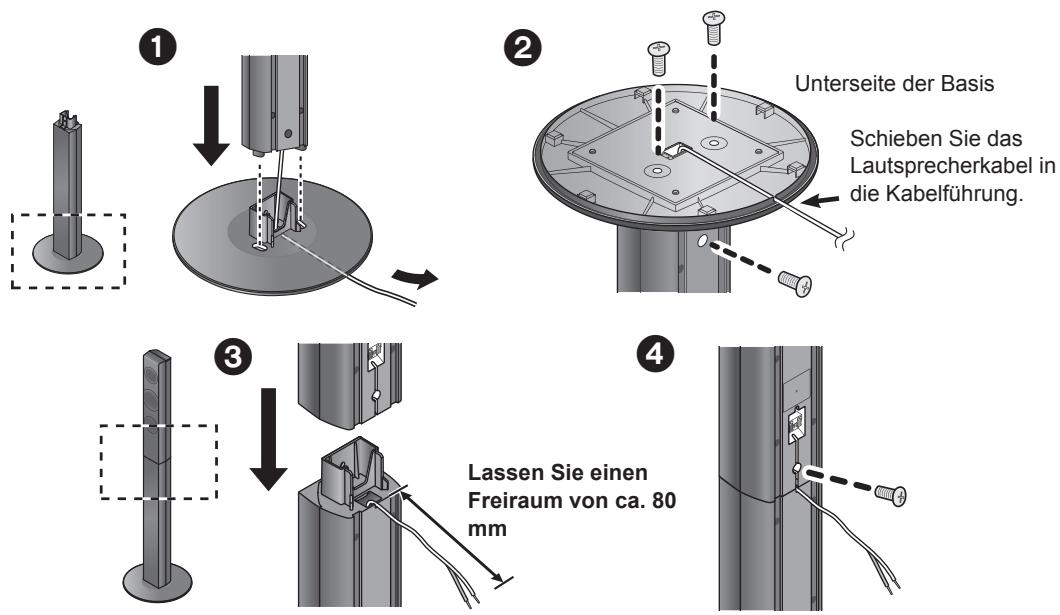

SCHRITT 1: Aufbau der Frontlautsprecher
SCHRITT 2: Anbringen des Stickers an den Kabeln
z.B. Frontlautsprecher Lch
| Lautsprecherkabelaufkleber | Anschluss |
| FRONT Lch 1 | WEIß |
| FRONT Rch 2 | ROT |
| SURROUND Lch 3 | BLAU |
| SURROUND Rch 4 | GRAU |
| CENTER 5 | GRÜN |
| SUBWOOFER 6 | VIOLETT |

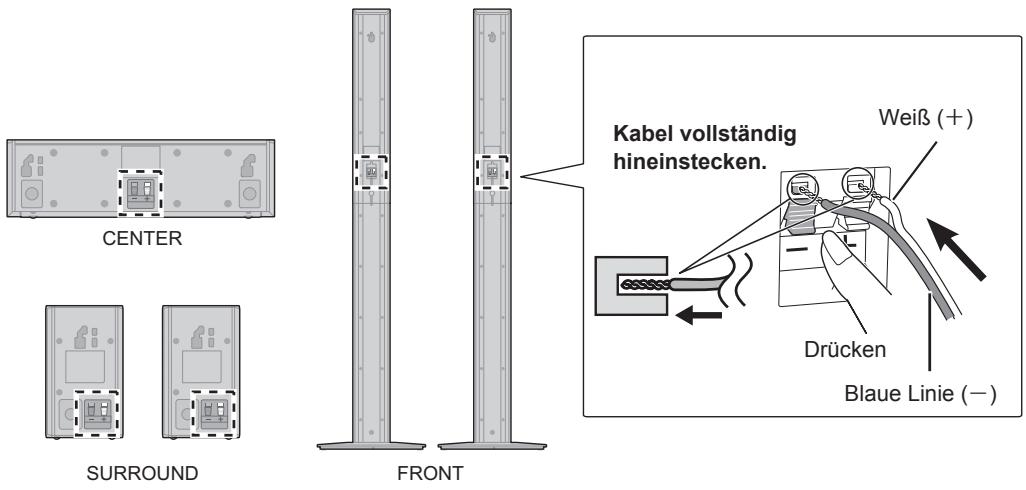

SCHRITT 3: Anschließen der Lautsprecherkabel
Bei Surround-Lautsprechern besteht kein Unterschied zwischen rechts und links.


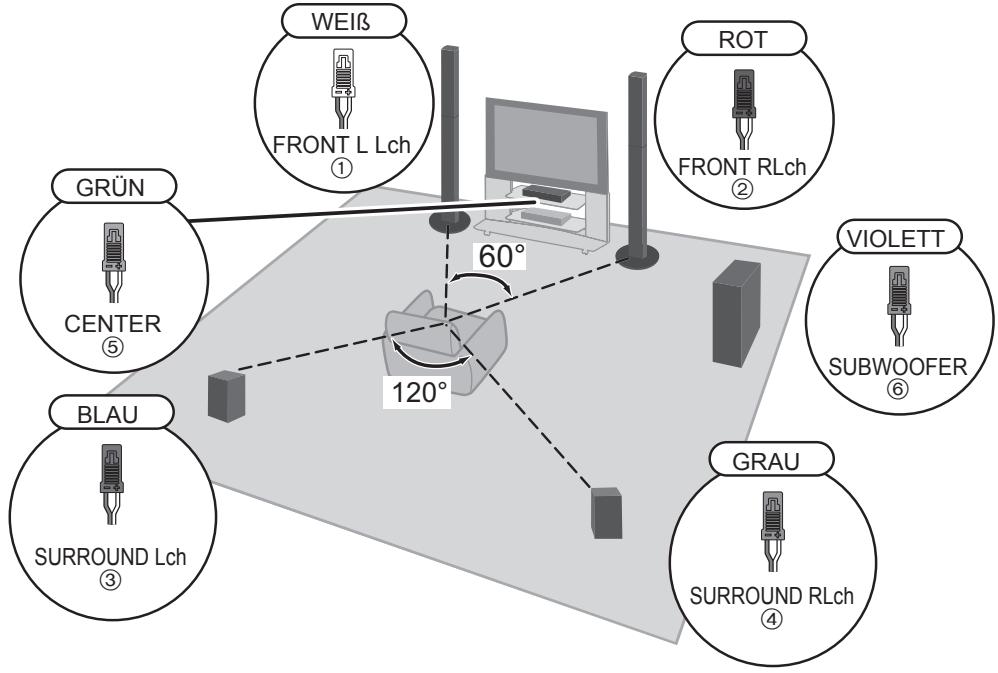

CENTER SURROUND FRONT Kabel vollständig hineinstecken. Weiß (+) Drücken Blaue Linie (−)SCHRITT 4: Die Lautsprecher aufstellen


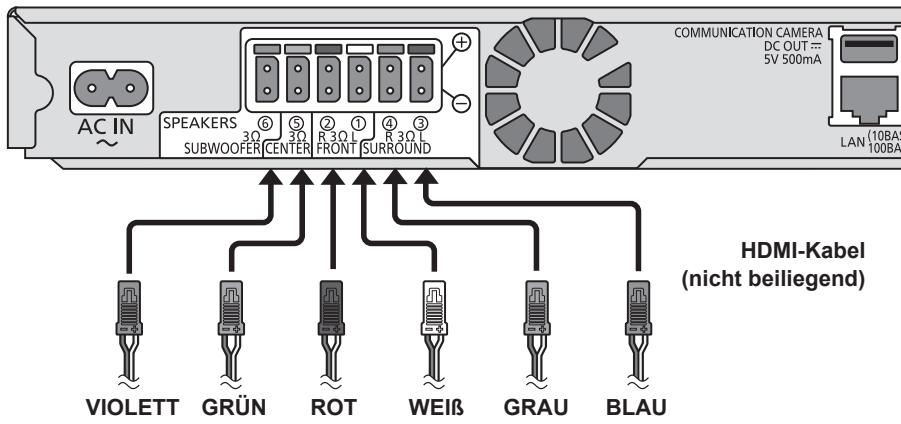

WEIß FRONT L Lch ① ROT FRONT RLch ② GRÜN CENTER ⑤ VIOLETT SUBWOOFER ⑥ BLAU SURROUND Lch ③ 120° GRAU SURROUND RLch ④SCHRITT 5: Die Kabel verbinden
Informationen zu anderen Verbindungsmethoden und Internet-Funktionen finden Sie in der Bedienungsanleitung.


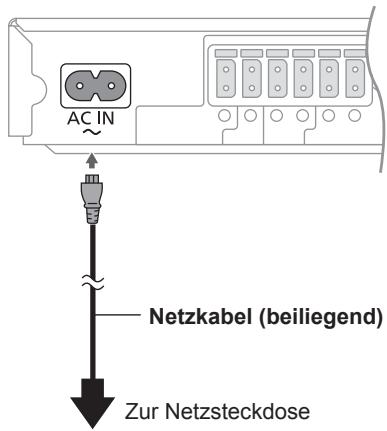

SCHRITT 6: Anschalten des Systems
1 Schließen Sie das Netzkabel an.


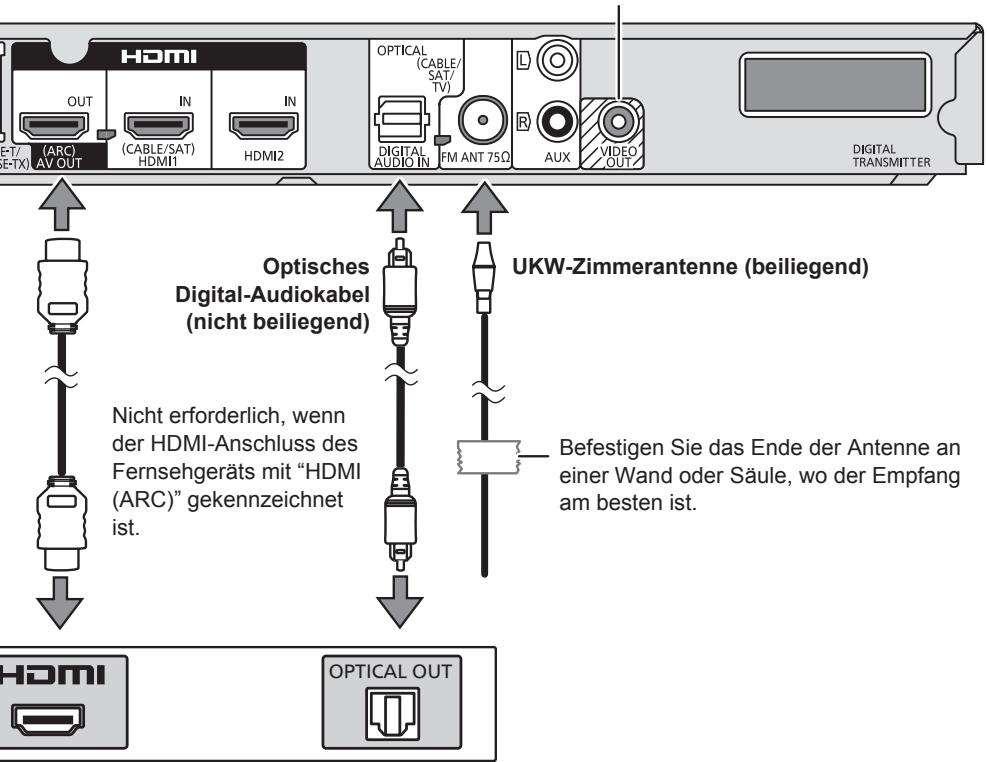

Ein Videokabel (nicht mitgeliefert) wird benötigt, um Fotos/Videos auf dem iPod/iPhone anzusehen.


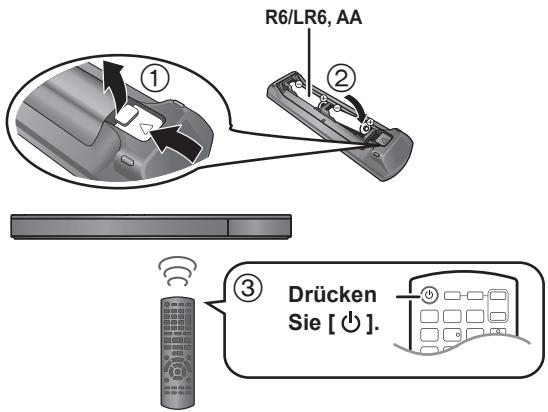

HDMI OUT IN IN (HDMI1) HDMI2 OPTICAL (CABLE/ SAT/ TV) DIGITAL AUDIO IN FM ANT 75Ω L R AUX VIDEO OUT DIGITAL TRANSMITTER E-T/ SE-TX) (ARC) AV OUT Optisches Digital-Audiokabel (nicht beiliegend) UKW-Zimmerantenne (beiliegend) Nicht erforderlich, wenn der HDMI-Anschluss des Fernsehgeräts mit "HDMI (ARC)" gekennzeichnet ist. Befestigen Sie das Ende der Antenne an einer Wand oder Säule, wo der Empfang am besten ist. HDMI OPTICAL OUT③ Anschalten des Systems.
Befolgen Sie die Anweisungen auf dem Bildschirm.
