KÄYTTÖOHJE SC-BTT490EGK PANASONIC
Blu-ray Disc™ -kotiteatterijärjestelmä

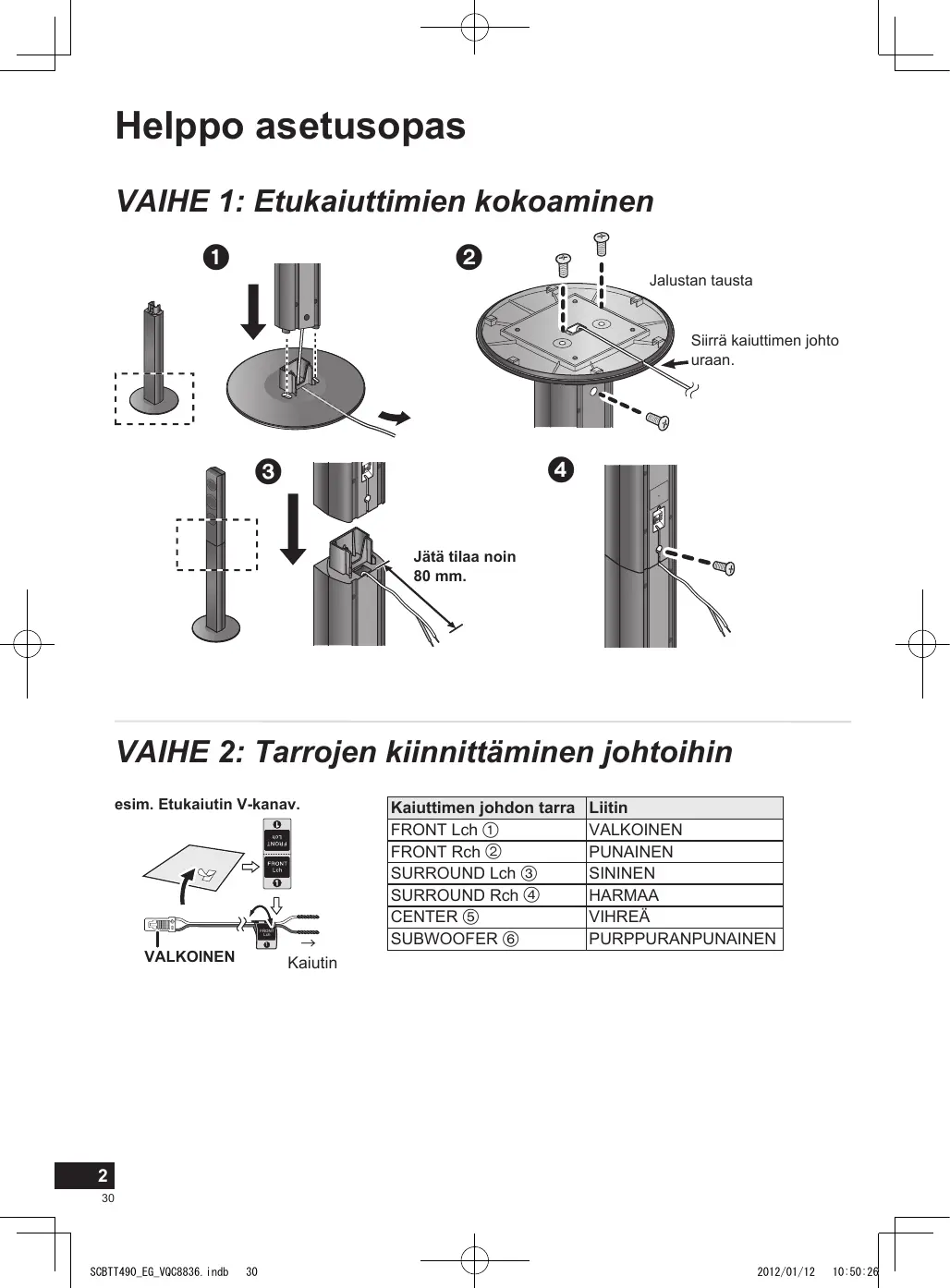

VAIHE 2: Tarrojen kiinnittäminen johtoihin
esim. Etukaiutin V-kanav.
| Kaiuttimen johdon tarra | Liitin |
| FRONT Lch 1 | VALKOINEN |
| FRONT Rch 2 | PUNAINEN |
| SURROUND Lch 3 | SININEN |
| SURROUND Rch 4 | HARMAA |
| CENTER 5 | VIHREÄ |
| SUBWOOFER 6 | PURPPURANPUNAINEN |

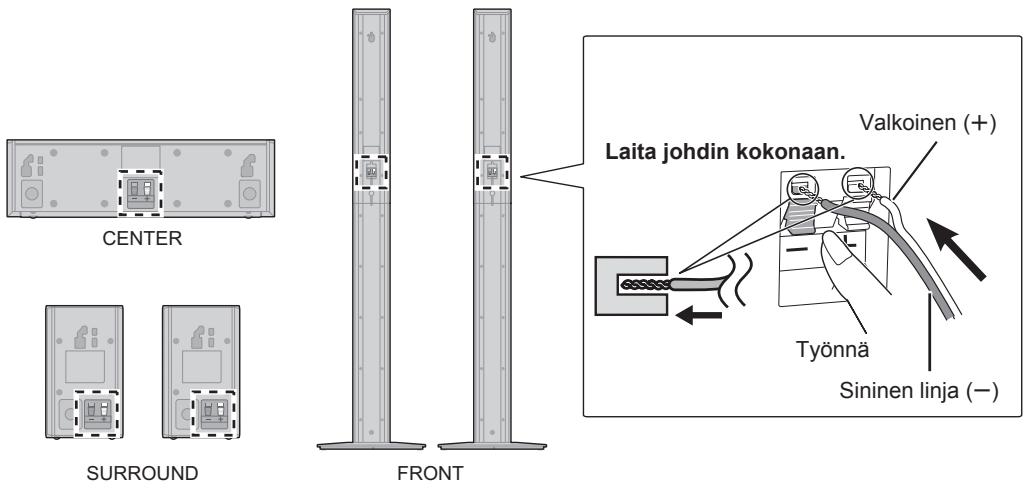

VAIHE 3: Kaiuttimen johtojen liittäminen
Tilaäänikaiuttimilla ei ole eroa oikean ja vasemman välillä.


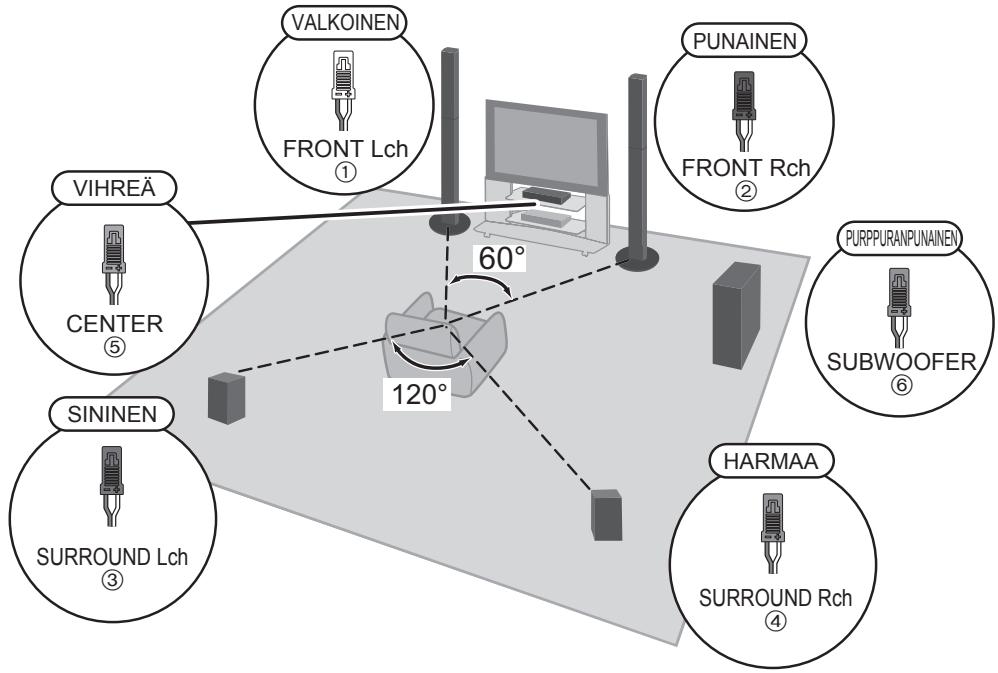

CENTER SURROUND FRONT Laita johdin kokonaan. Valkoinen (+) Työnnä Sininen linja (−)VAIHE 4: Sijoita kaiuttimet
Jos haluat lisätietoja liitäntämenetelmistä ja internet-ominaisuuksista, katso käyttöohjeita.


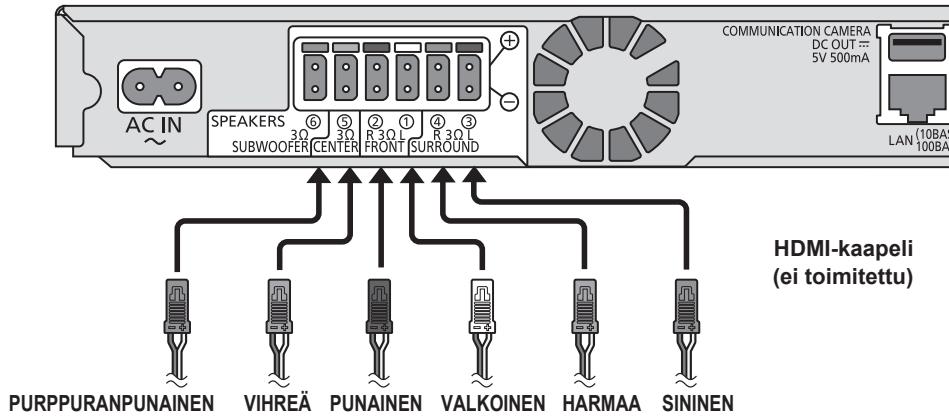

AC IN SPEAKERS ⑥ ⑤ ② ① ④ ③ SUBWOOFER CENTER FRONT SURROUND COMMUNICATION CAMERA DC OUT ≈ 5V 500mA LAN (10BAS 100BAS) HDMI-kaapeli (ei toimitettu) PURPPURANPUNAINEN VIHREÄ PUNAINEN VALKOUNEN HARMAA SININENLiitä kaiuttimen johdot samanvärisiin liitäntöihin.
VAIHE 6: Kytke järjestelmä päälle

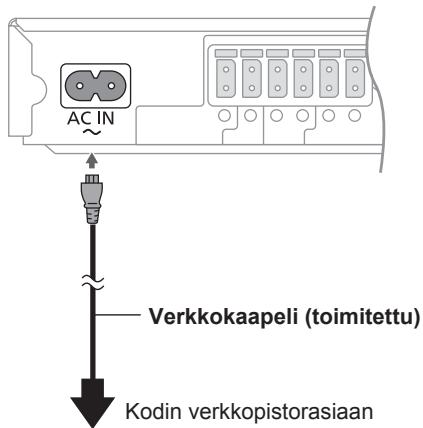

1 Liitä verkkokaapeli.
Tarvitaan videojohto (ei toimitettu), jos haluat katsella iPod/iPhone olevia valokuvia/videoita.


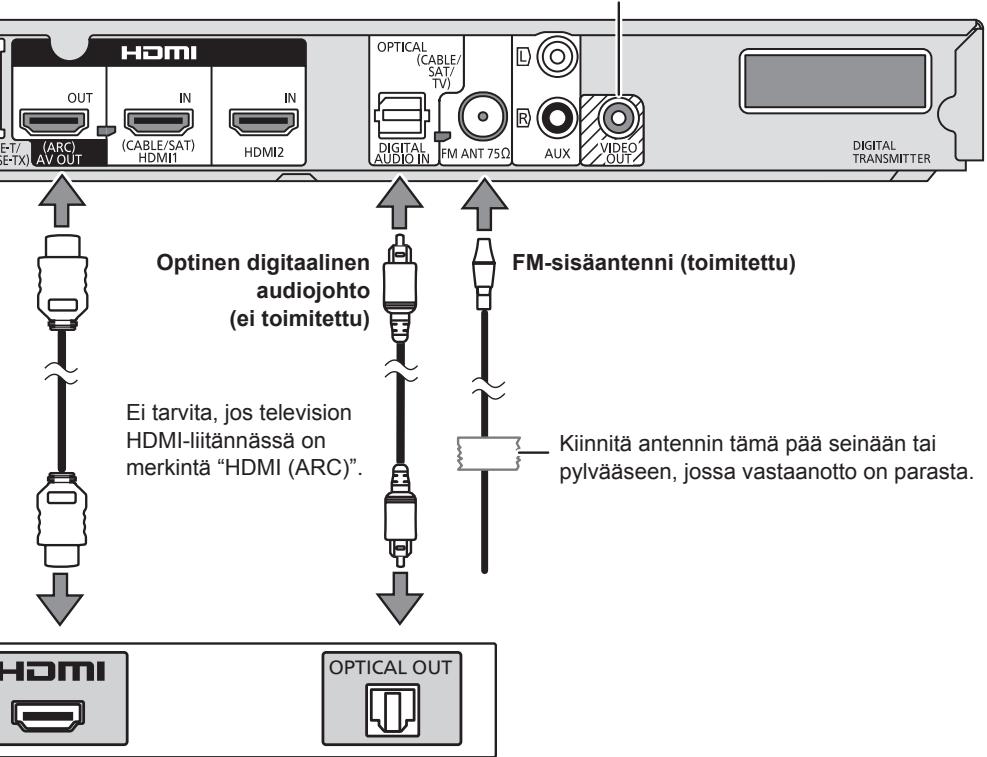

HDMI OUT IN IN E-T/ SE-TX) (ARC) AV OUT (CABLE/SAT) HDMI1 HDMI2 OPTICAL (CABLE/ SAT/ TV) DIGITAL AUDIO IN FM ANT 75Ω AUX VIDEO OUT DIGITAL TRANSMITTER Optinen digitaalinen audiojohto (ei toimitettu) FM-sisääntenni (toimitettu) Ei tarvita, jos television HDMI-liitännässä on merkintä "HDMI (ARC)". Kiinnitä antennin tämä pää seinään tai pylvääseen, jossa vastaanotto on parasta. HDMI OPTICAL OUT3 Kytke järjestelmä päälle.
4 Helppo asetus käynnistyy.
Noudata näytön ohjeita.
