KÄYTTÖOHJE SC-BTT190 PANASONIC
Blu-ray Disc™ -kotiteatterijärjestelmä

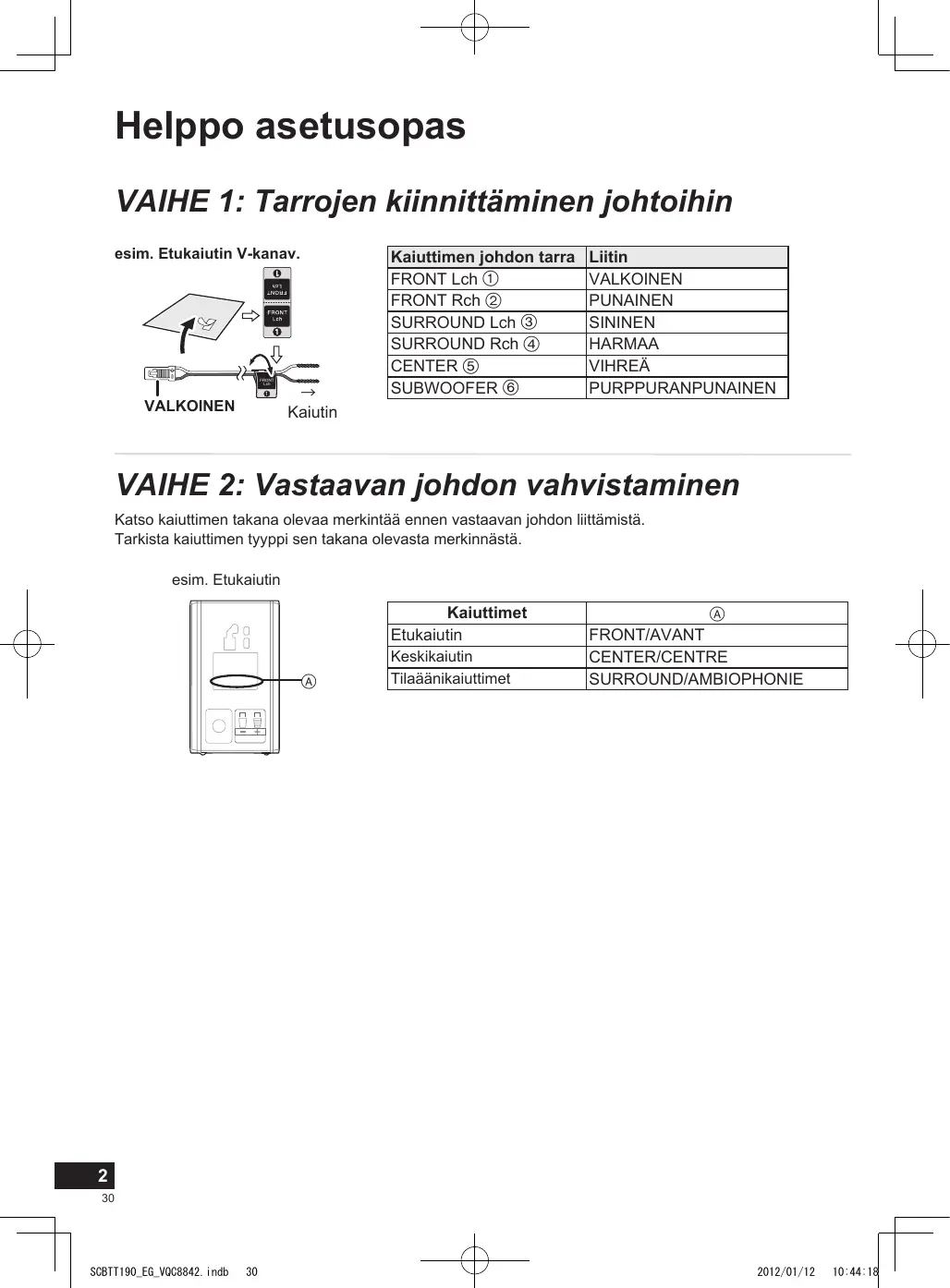

VAIHE 1: Tarrojen kiinnittäminen johtoihin
esim. Etukaiutin V-kanav.
| Kaiuttimen johdon tarra | Liitin |
| FRONT Lch 1 | VALKOINEN |
| FRONT Rch 2 | PUNAINEN |
| SURROUND Lch 3 | SININEN |
| SURROUND Rch 4 | HARMAA |
| CENTER 5 | VIHREÄ |
| SUBWOOFER 6 | PURPPURANPUNAINEN |
VAIHE 2: Vastaavan johdon vahvistaminen
Katso kaiuttimen takana olevaa merkintää ennen vastaavan johdon liittämistä.
Tarkista kaiuttimen tyyppi sen takana olevasta merkinnästä.
esim. Etukaiutin

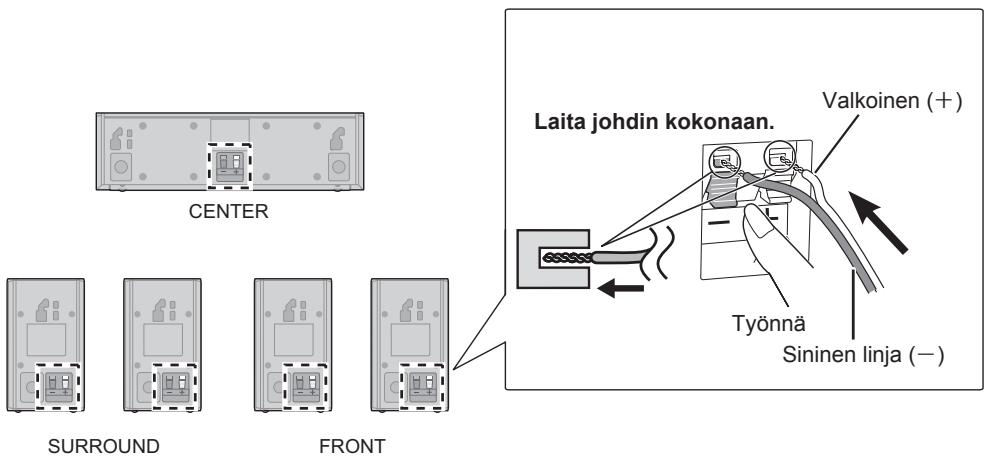

VAIHE 3: Kaiuttimen johtojen liittäminen
Etukaiuttimilla ja tilaäänikaiuttimilla ei ole eroa oikean ja vasemman välillä.


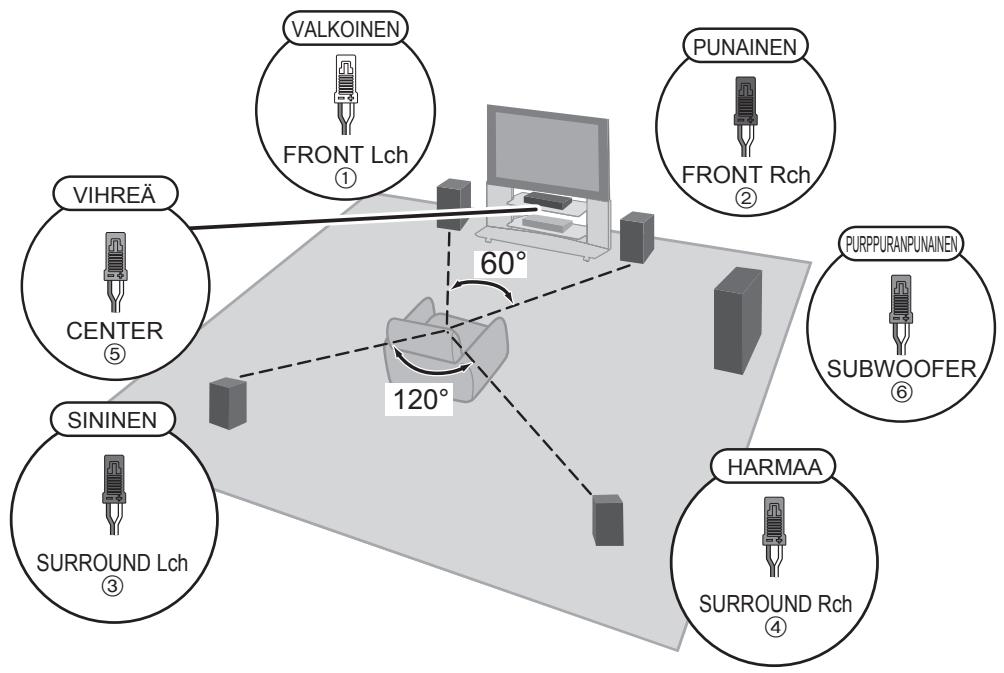

CENTER SURROUND FRONT Laita johdin kokonaan. Valkoinen (+) Työnnä Sininen linja (−)VAIHE 4: Sijoita kaiuttimet
Jos haluat lisätietoja liitäntämenetelmistä ja internet-ominaisuuksista, katso käyttöohjeita.


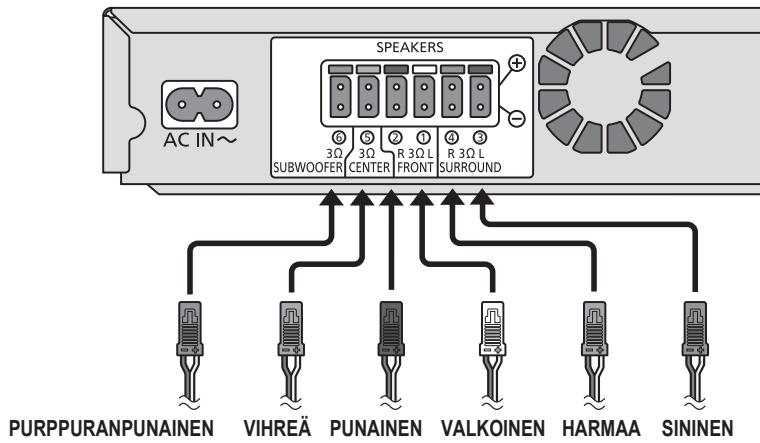

AC IN~ SPEAKERS 3Ω 3Ω SUBWOOFER CENTER FRONT SURROUND R 3Ω L R 3Ω L 3Ω 3Ω 3Ω 3Ω 3Ω 3Ω PURPPURANPUNAINEN VIHREA PUNAINEN VALKOINEN HARMAA SININENLiitä kaiuttimen johdot samanvärisiin liitäntöihin.
VAIHE 6: Kytke järjestelmä päälle

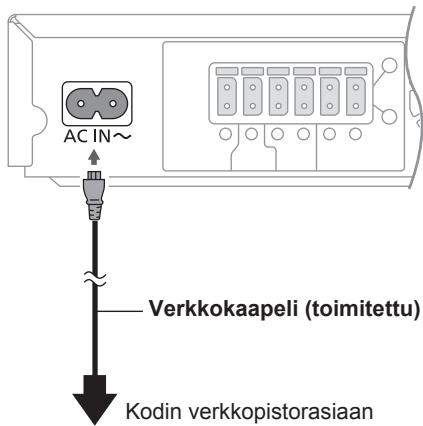

1 Liitä verkkokaapeli.


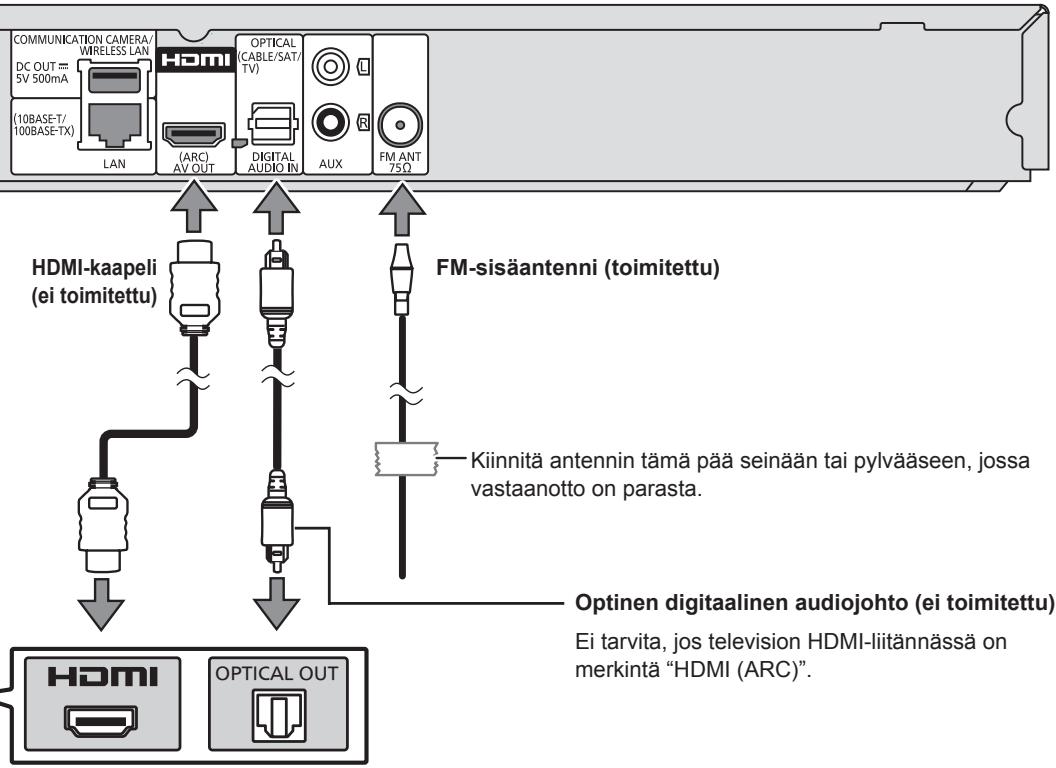

AC IN~ Verkkokaapeli (toimitettu) Kodin verkkopistorasiaan② Kytke televisio päälle.
Aseta videon tulotila asentoon HDMI, jne.


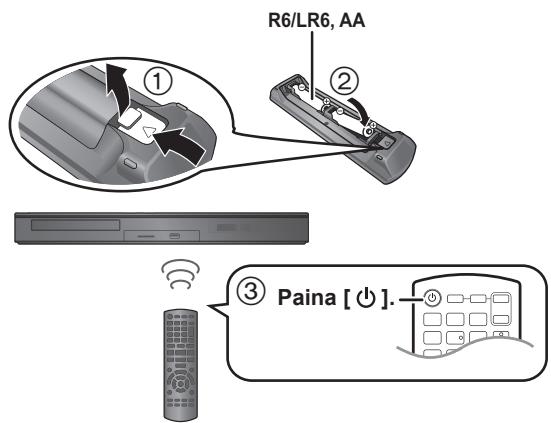

4 Helppo asetus käynnistyy.
Noudata näytön ohjeita.
