BEDIENUNGSANLEITUNG SC-BTT190 PANASONIC
Modell Nr./Model No./Modèle n°/Modelo N./Model Nr./Modell nr./Model nr./Malli nro
SC-BTT190

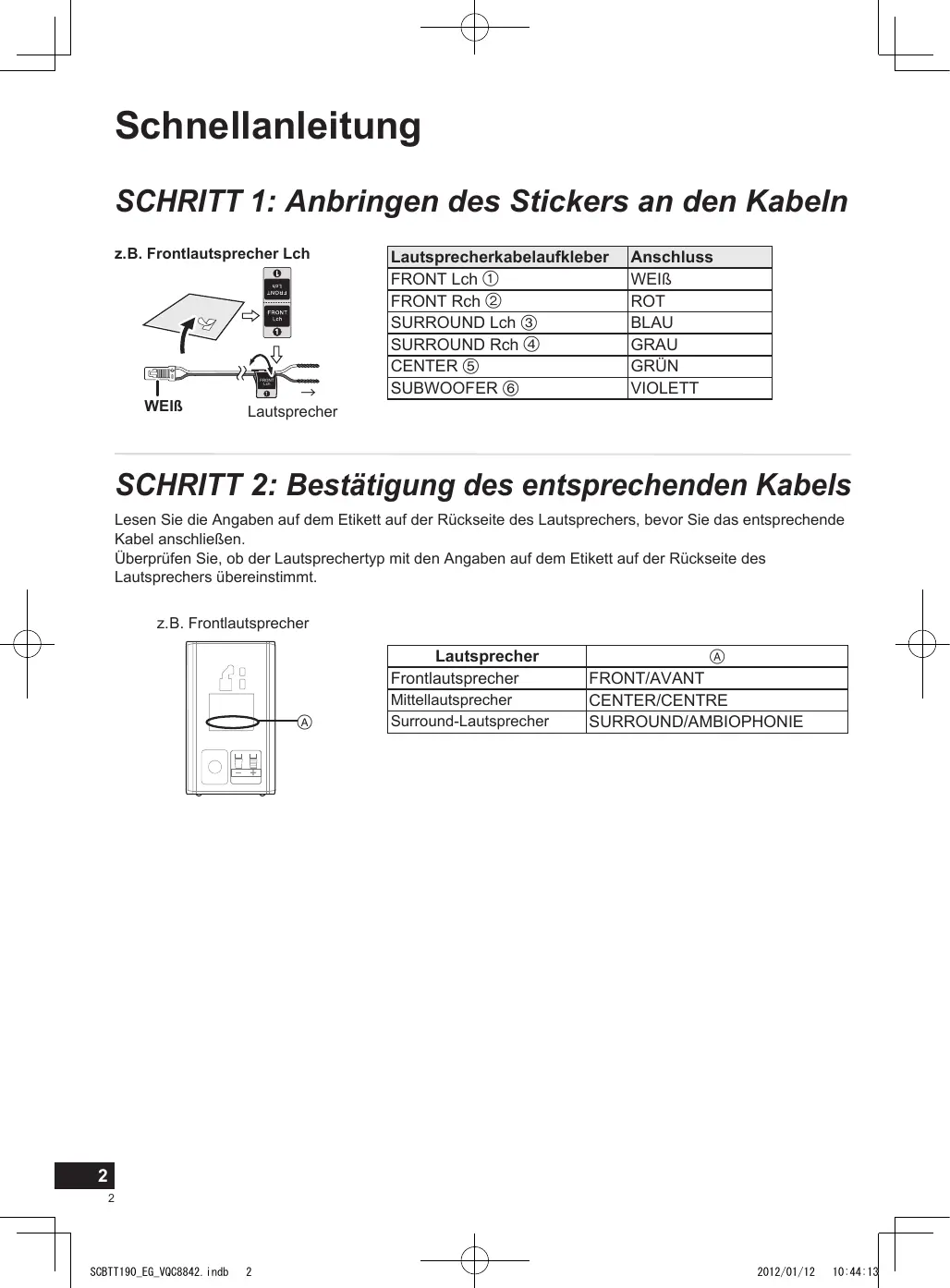

SCHRITT 1: Anbringen des Stickers an den Kabeln
z.B. Frontlautsprecher Lch
| Lautsprecherkabelaufkleber | Anschluss |
| FRONT Lch 1 | WEIß |
| FRONT Rch 2 | ROT |
| SURROUND Lch 3 | BLAU |
| SURROUND Rch 4 | GRAU |
| CENTER 5 | GRÜN |
| SUBWOOFER 6 | VIOLETT |
SCHRITT 2: Bestätigung des entsprechenden Kabels
Lesen Sie die Angaben auf dem Etikett auf der Rückseite des Lautsprechers, bevor Sie das entsprechende Kabel anschließen.
Überprüfen Sie, ob der Lautsprechertyp mit den Angaben auf dem Etikett auf der Rückseite des Lautsprechers übereinstimmt.
z.B. Frontlautsprecher
| Lautsprecher | A |
| Frontlautsprecher | FRONT/AVANT |
| Mittellautsprecher | CENTER/CENTRE |
| Surround-Lautsprecher | SURROUND/AMBIOPHONIE |
SCHRITT 3: Anschließen der Lautsprecherkabel
Bei Front- und Surround-Lautsprechern besteht kein Unterschied zwischen rechts und links.


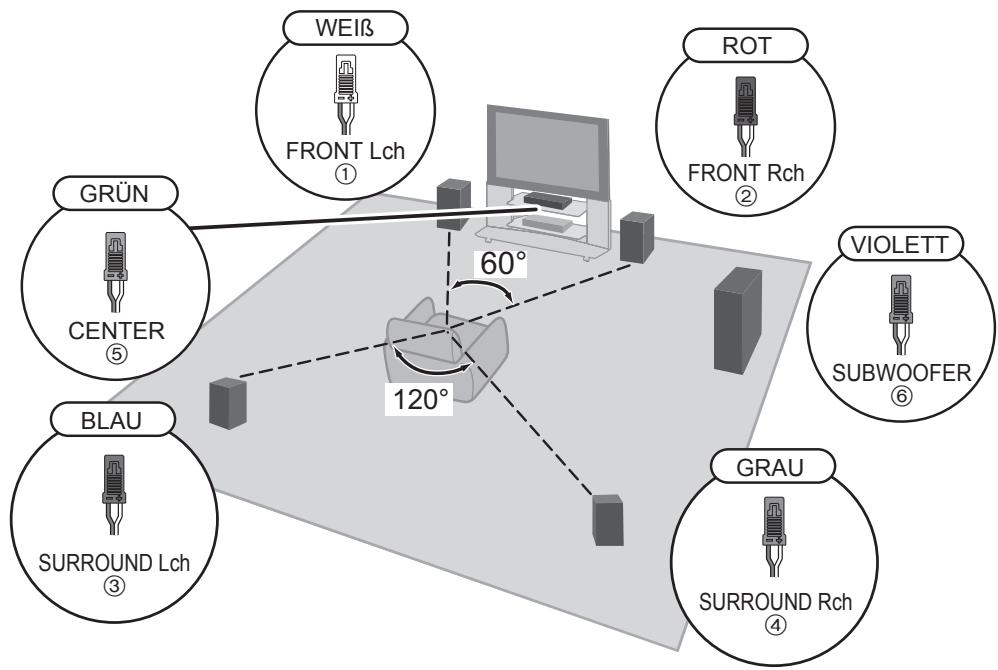

CENTER Kabel vollständig hineinstecken. Surround FRONT Weiß (+) Drücken Blaue Linie (−)SCHRITT 4: Die Lautsprecher aufstellen


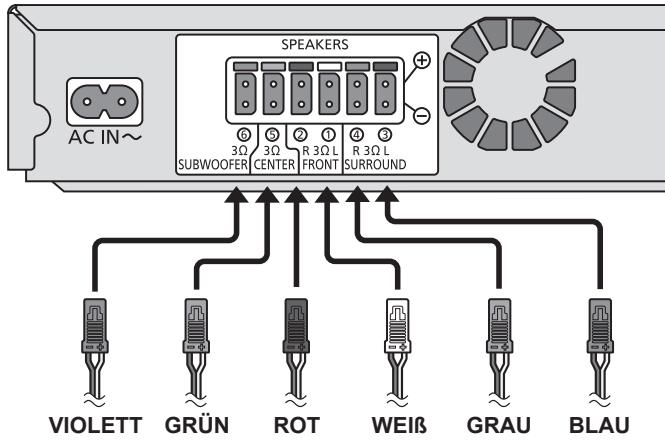

WEIß FRONT Lch ① ROT FRONT Rch ② GRÜN CENTER ⑤ VIOLETT SUBWOOFER ⑥ BLAU SURROUND Lch ③ 120° GRAU SURROUND Rch ④ 60°SCHRITT 5: Die Kabel verbinden
Informationen zu anderen Verbindungsmethoden und Internet-Funktionen finden Sie in der Bedienungsanleitung.
SCHRITT 6: Anschalten des Systems

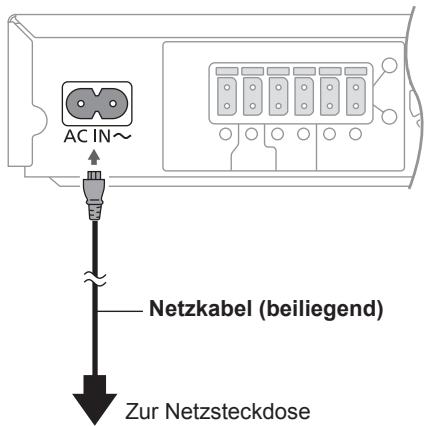

1 Schließen Sie das Netzkabel an.


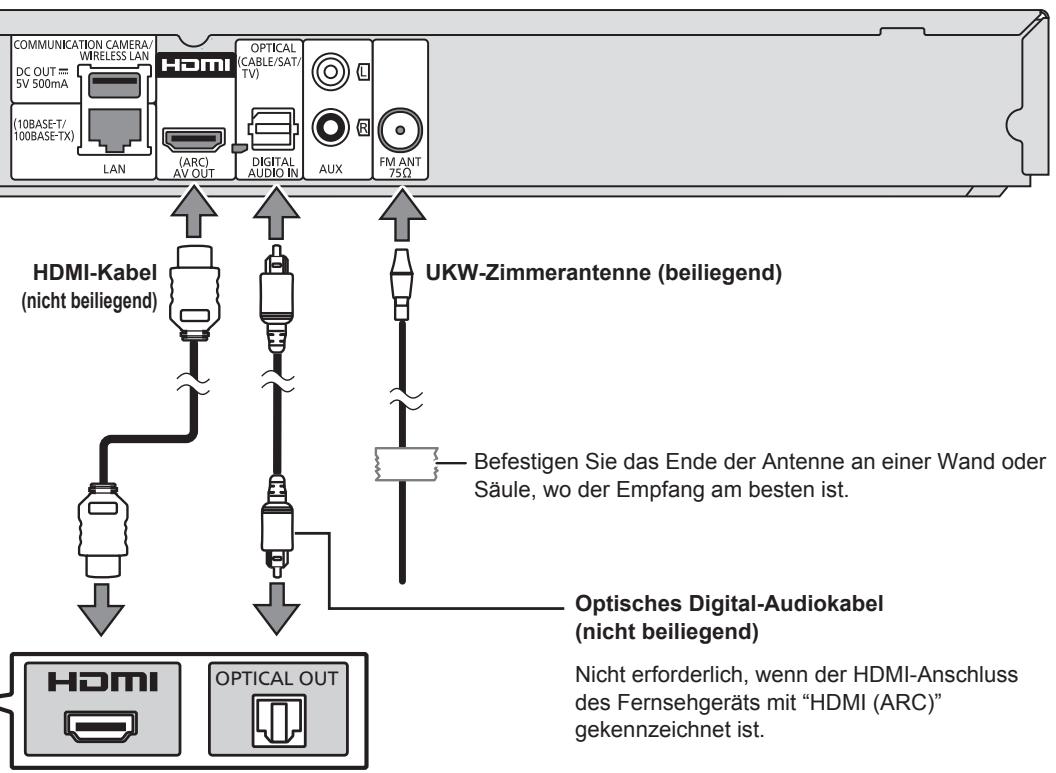

AC IN~ Netzkabel (beiliegend) Zur Netzsteckdose② Schalten Sie den Fernseher ein.
Stellen Sie den Video-Eingangsmodus auf HDMI, etc.


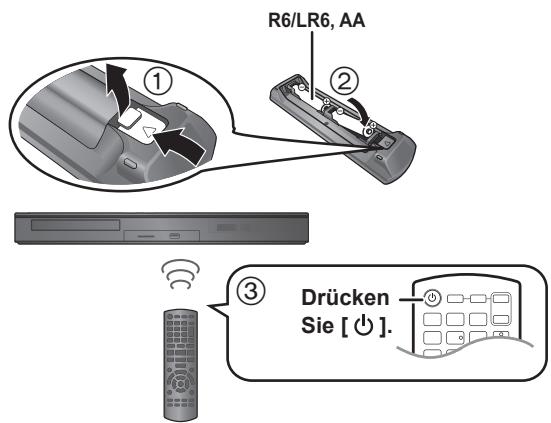

COMMUNICATION CAMERA/ WIRELESS LAN DC OUT = 5V 500mA (10BASE-T/ 100BASE-TX) LAN (HDMI) (ARC) AV OUT OPTICAL (CABLE/SAT/ TV) DIGITAL AUDIO IN AUX FM ANT 75Ω HDMI-Kabel (nicht beiliegend) UKW-Zimmerantenne (beiliegend) Befestigen Sie das Ende der Antenne an einer Wand oder Säule, wo der Empfang am besten ist. Optisches Digital-Audiokabel (nicht beiliegend) Nicht erforderlich, wenn der HDMI-Anschluss des Fernsehgeräts mit "HDMI (ARC)" gekennzeichnet ist.③ Anschalten des Systems.
Befolgen Sie die Anweisungen auf dem Bildschirm.
