BRUGSANVISNING SC-BTT190 PANASONIC
Blu-ray Disc™ Lydsystem til hjemmebiograf
Helppo asetusopas

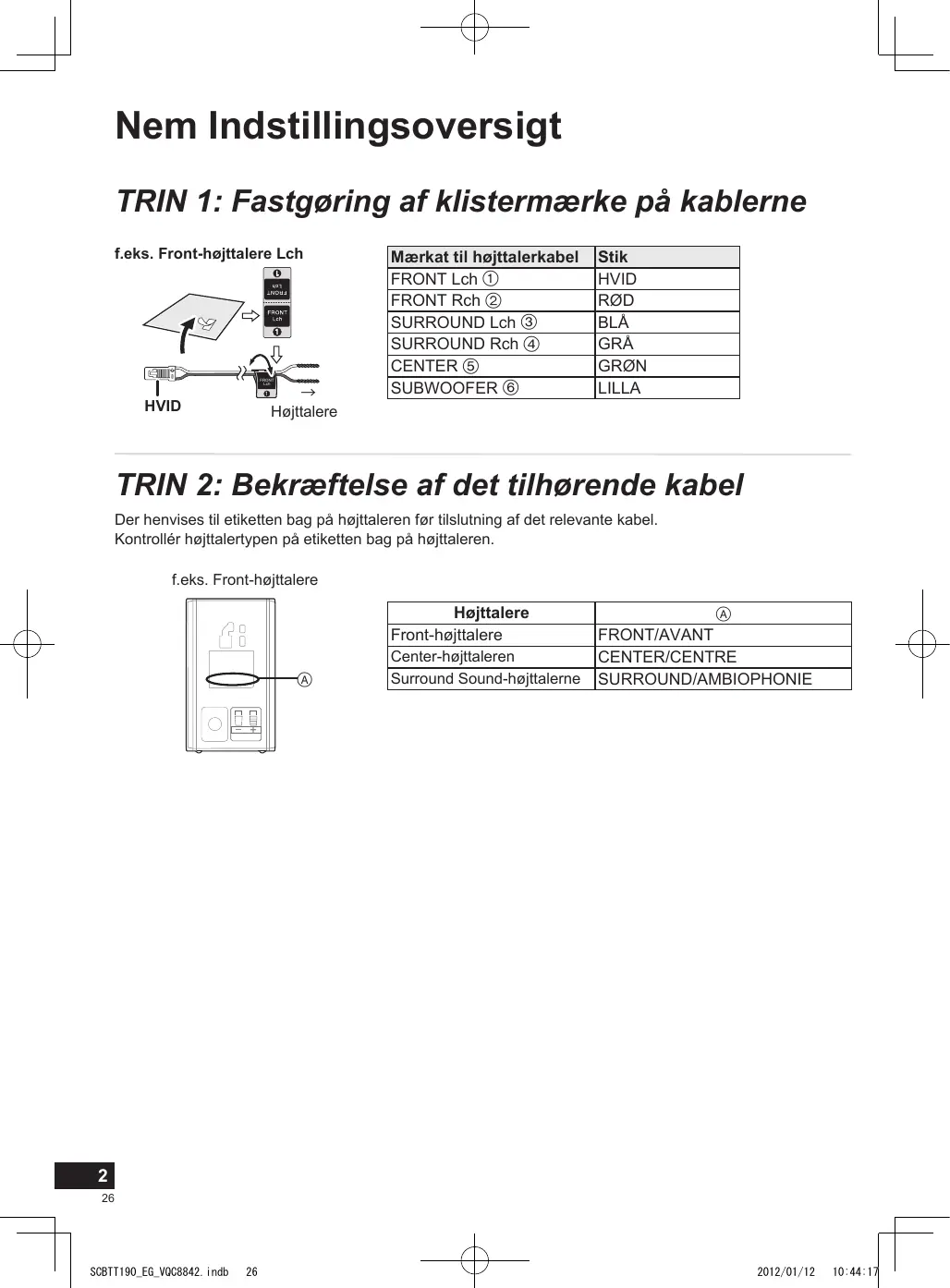

TRIN 1: Fastgøring af klistermærke på kablerne
f.eks. Front-højttalere Lch
| Mærkat til højttalerkabel | Stik |
| FRONT Lch 1 | HVID |
| FRONT Rch 2 | R∅D |
| SURROUND Lch 3 | BLÅ |
| SURROUND Rch 4 | GRÅ |
| CENTER 5 | GR∅N |
| SUBWOOFER 6 | LILLA |
TRIN 2: Bekræftelse af det tilhørende kabel
Der henvises til etiketten bag på højttaleren før tilslutning af det relevante kabel. Kontrollér højttalertypen på etiketten bag på højttaleren.
f.eks. Front-højttalere
| Højttalere | A |
| Front-højttalere | FRONT/AVANT |
| Center-højttaleren | CENTER/CENTRE |
| Surround Sound-højttalerne | SURROUND/AMBIOPHONIE |

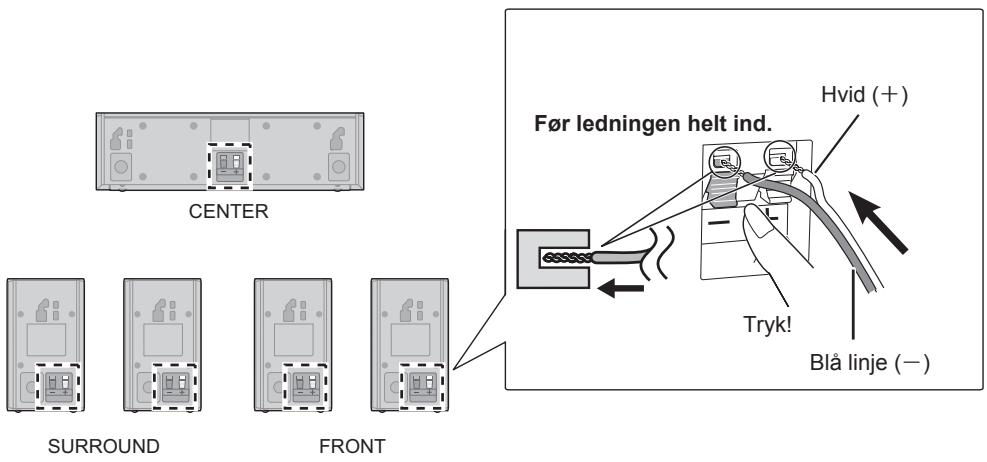

TRIN 3: Tilslutning af højttalerkabler
Der er ingen forskel på venstre og højre fronthøjttalere og surround sound-højttalere.


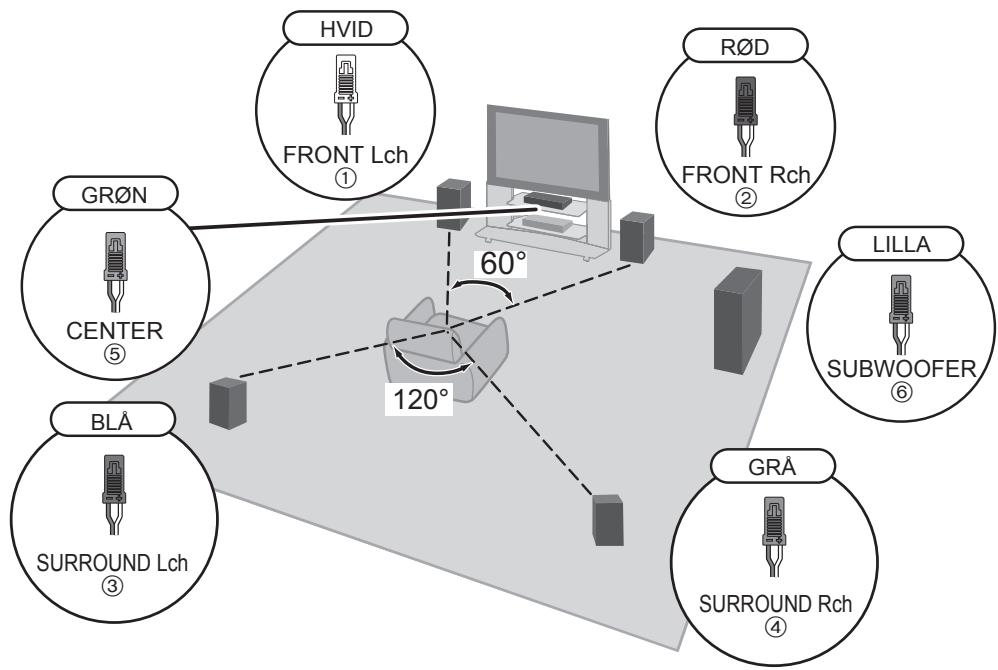

CENTER SURROUND FRONT Før ledningen helt ind. Hvid (+) Tryk! Blå linje (−)TRIN 4: Placér højttalerne
Se betjeningsvejledningen for at få oplysninger om andre forbindelsesmetoder og internetfunktionen.


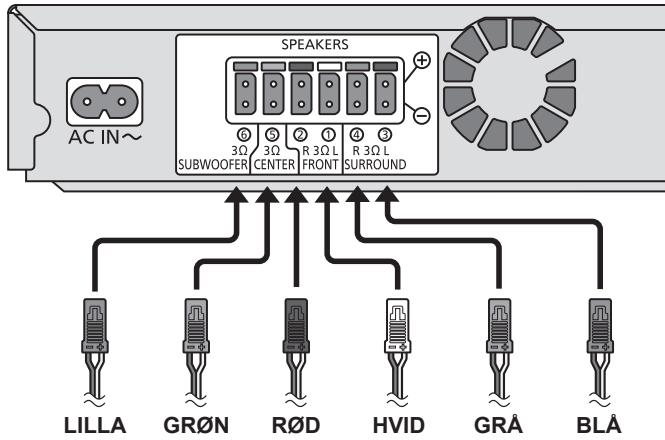

AC IN~ SPEAKERS 3Ω 3Ω R 3Ω L R 3Ω L SUBWOOFER CENTER FRONT SURROUND LILLA GR∅N R∅D HVID GRÅ BLÅTilslut til højttalerkablerne til terminalerne af samme farve.
TRIN 6: Tænd systemet

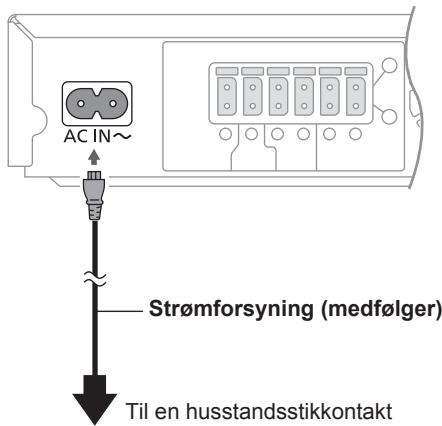

① Forbind lysnetledningen.
Sæt videofunktionen til HDMI osv.


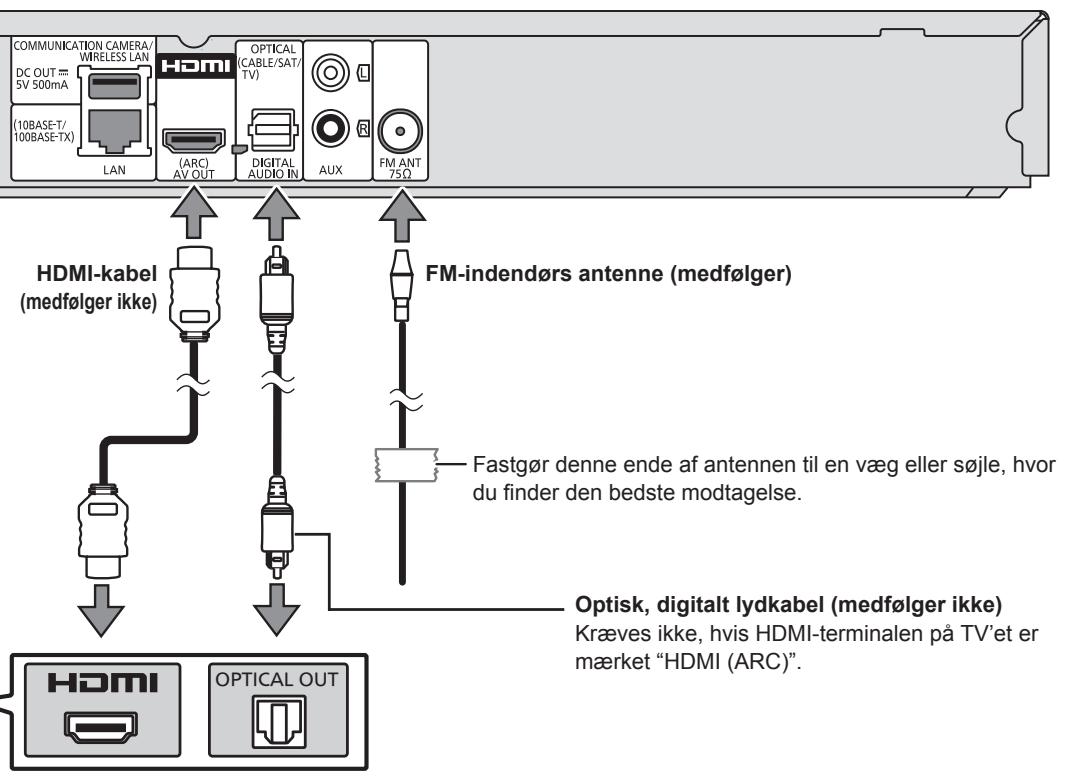

COMMUNICATION CAMERA/ WIRELESS LAN DC OUT= 5V 500mA (10BASE-T/ 100BASE-TX) LAN (HDMI) (ARC) AV OUT OPTICAL (CABLE/SAT/ TV) DIGITAL AUDIO IN AUX FM ANT 75Ω HDMI-kabel (medfølger ikke) FM-indendørs antenne (medfølger) Fastgør denne ende af antennen til en væg eller søjle, hvor du finder den bedste modtagelse. Optisk, digital tyd kabel (medfølger ikke) Kræves ikke, hvis HDMI-terminalen på TV'et er mærket "HDMI (ARC)".③ Tænd systemet.
Følg anvisningerne på skærmen.
