BRUKSANVISNING SC-BTT190 PANASONIC
Guide enkel inställning
Blu-ray Disc™ Hemmabio ljudsystem
Nem Indstillingsoversigt

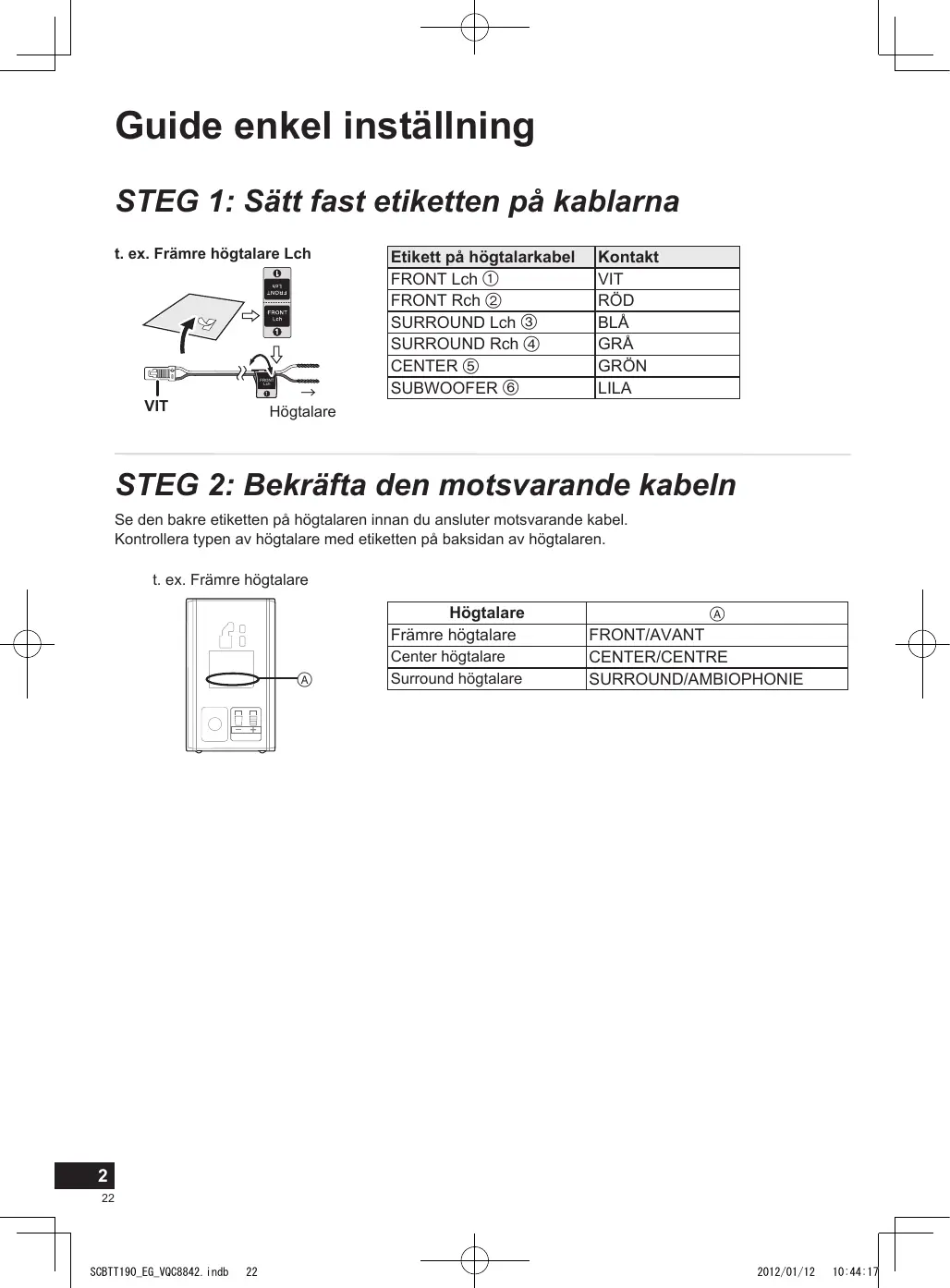

Guide enkel inställning
STEG 1: Sätt fast etiketten på kablarna
t. ex. Främre högtalare Lch
| Etikett på högtalarkabel | Kontakt |
| FRONT Lch 1 | VIT |
| FRONT Rch 2 | RÖD |
| SURROUND Lch 3 | BLÅ |
| SURROUND Rch 4 | GRÅ |
| CENTER 5 | GRÖN |
| SUBWOOFER 6 | LILA |
STEG 2: Bekräfta den motsvarande kabeln
Se den bakre etiketten på högtalaren innan du ansluter motsvarande kabel. Kontrollera typen av högtalare med etiketten på baksidan av högtalaren.
t. ex. Främre högtalare

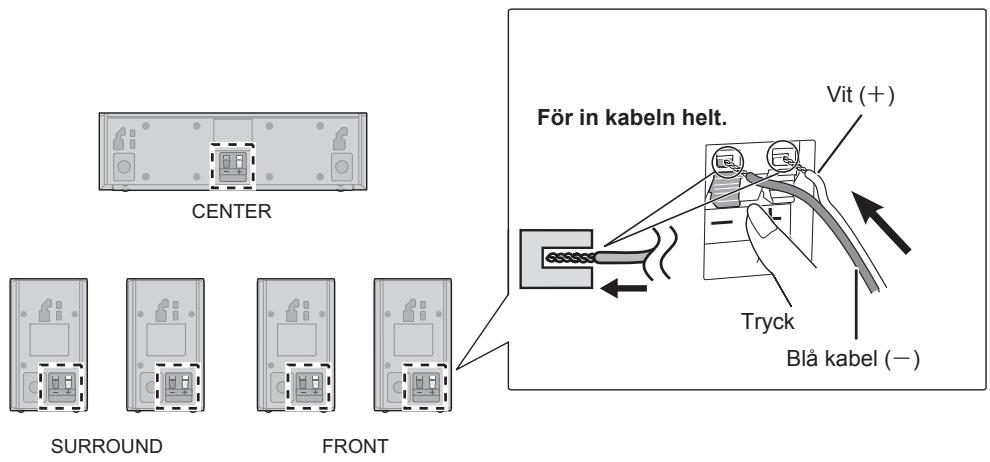

STEG 3: Hur du ansluter högtalarkablarna
Fronthögtalarna och surroundhögtalarna har ingen skillnad mellan höger och vänster.


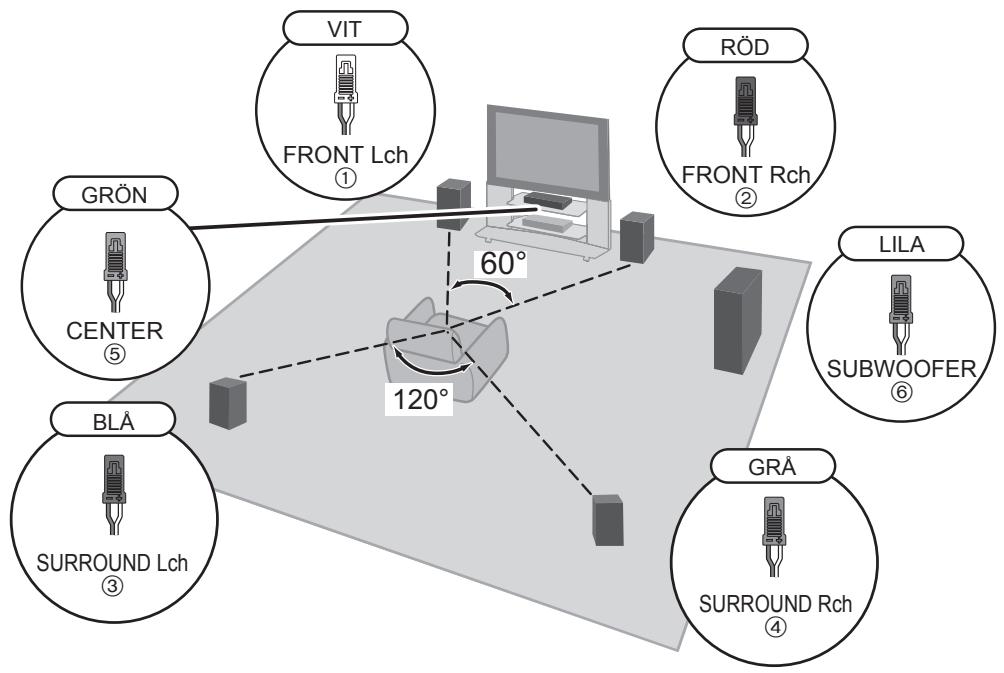

CENTER SURROUND FRONT För in kabeln helt. Vit (+) Tryck Blå kabel (−)STEG 4: Sätt högtalarna på plats


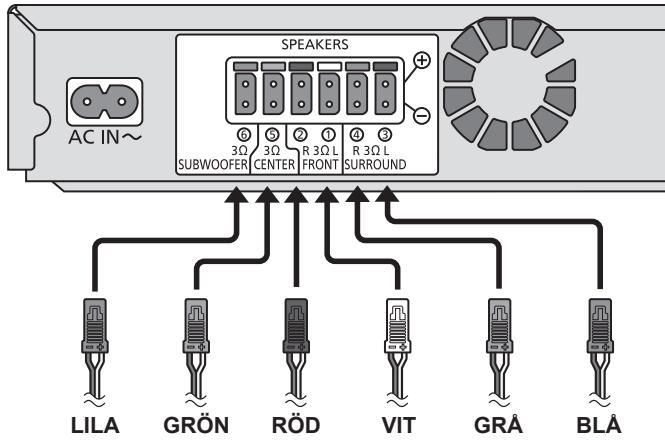

VIT FRONT Lch ① RÖD FRONT Rch ② GRÖN CENTER ⑤ 60° 120° LILA SUBWOOFER ⑥ BLÄ SURROUND Lch ③ GRÄ SURROUND Rch ④STEG 5: Anslut kablarna
För information om andra anslutningsmetoder och internetfunktioner, se bruksanvisningarna.


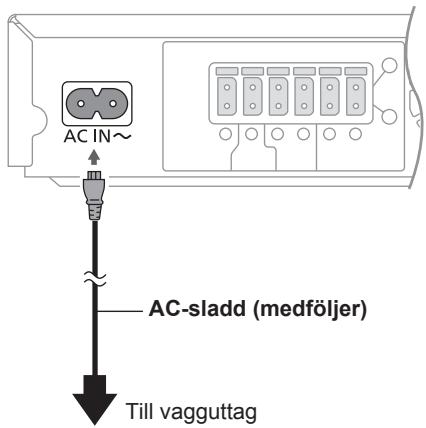

STEG 6: Sätt på systemet
① Anslut nätkabeln.
Ställ in videoingångsläget på HDMI etc.


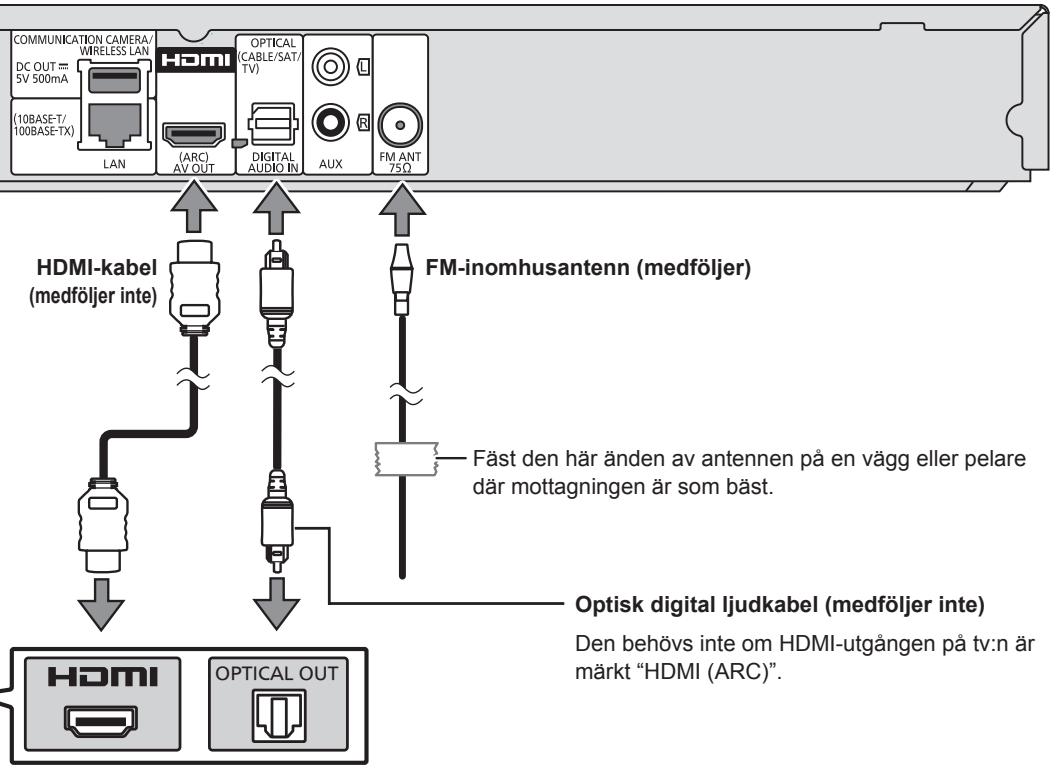

COMMUNICATION CAMERA/ WIRELESS LAN DC OUT = 5V 500mA (10BASE-T/ 100BASE-TX) LAN (HDMI) (ARC) AV OUT OPTICAL (CABLE/SAT/ TV) DIGITAL AUDIO IN AUX FM ANT 75Ω HDMI-kabel (medföljer inte) FM-inomhusantenn (medföljer) Fäst den här änden av antennen på en vägg eller pelare där mottagningen är som bäst. Optisk digital ljudkabel (medföljer inte) Den behövs inte om HDMI-utgången på tv:n är märkt "HDMI (ARC)".③ Sätt på systemet.
4 Den enkla inställningen startar.
Följ anvisningarna på skärmen.
