GEBRUIKSAANWIJZING SC-BTT190 PANASONIC

Gids Voor Eenvoudig Instellen

Blu-ray Disc™ Home Theater Geluidssysteem

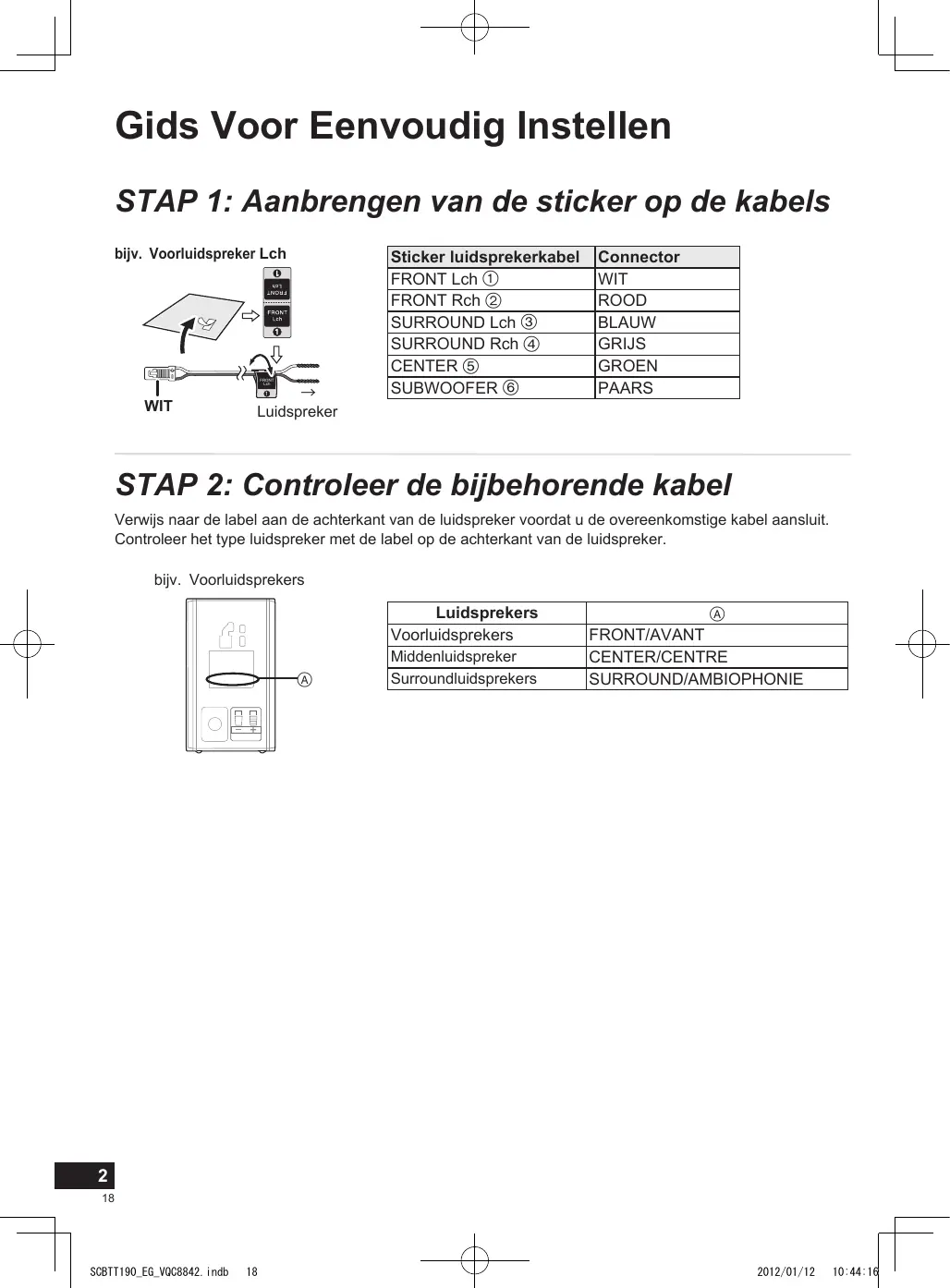

Gids Voor Eenvoudig Instellen

STAP 1: Aanbrengen van de sticker op de kabels

bijv. Voorluidspreker Lch

Sticker luidsprekerkabel	Connector
FRONT Lch 1	WIT
FRONT Rch 2	ROOD
SURROUND Lch 3	BLAUW
SURROUND Rch 4	GRIJS
CENTER 5	GROEN
SUBWOOFER 6	PAARS

STAP 2: Controleer de bijbehorende kabel

Verwijs naar de label aan de achterkant van de luidspreker voordat u de overeenkomstige kabel aansluit. Controleer het type luidspreker met de label op de achterkant van de luidspreker.

bijv. Voorluidsprekers

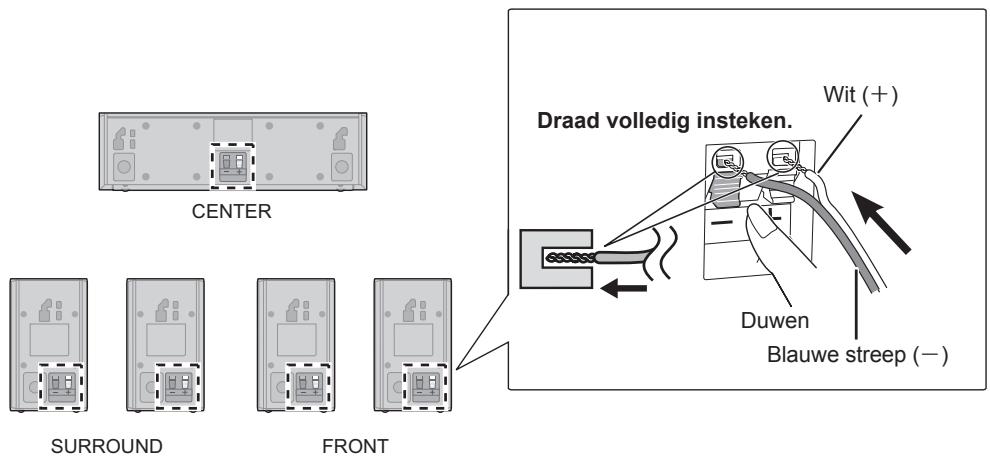

STAP 3: De luidsprekerkabels verbinden

Voor de voorluidsprekers en de surroundluidsprekers wordt geen onderscheid tussen rechts en links gemaakt.

CENTER SURROUND FRONT Draad volledig insteken. Wit (+) Duwen Blauwe streep (−)

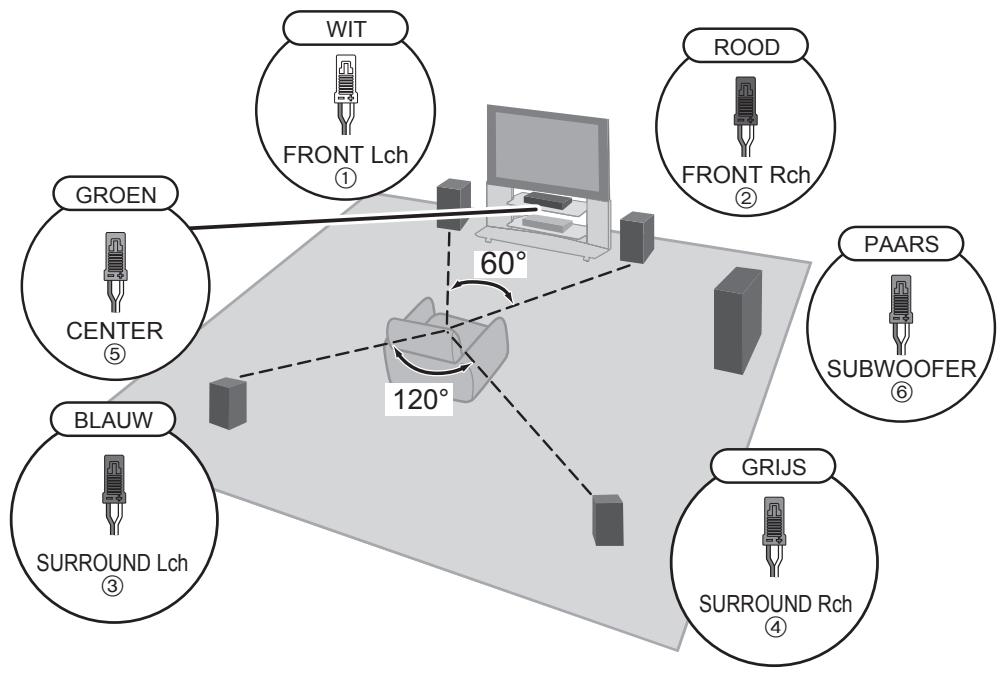

STAP 4: Plaats de luidsprekers

WIT FRONT Lch ROOD FRONT Rch GROEN CENTER 5 60° 120° PAARS SUBWOOFER BLAUW SURROUND Lch 3 GRIJS SURROUND Rch 4

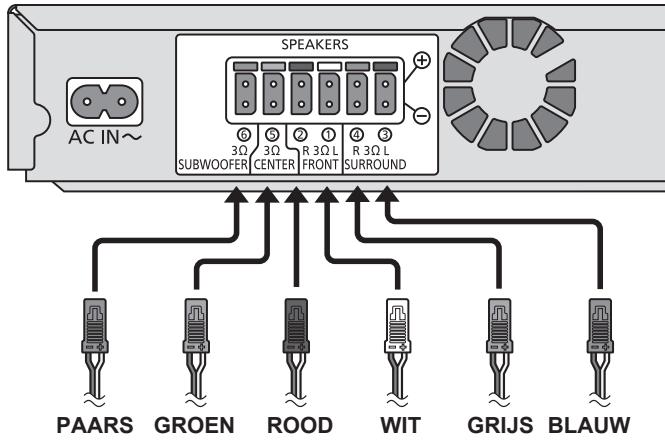

STAP 5: De kabels aansluiten

Raadpleeg de igebruiksaanwijzing voor informatie over andere aansluitmethoden en internetkenmerken.

AC IN~ SPEAKERS 3Ω 3Ω SUBWOOFER CENTER FRONT R 3Ω L SURROUND PAARS GROEN ROOD WIT GRIJS BLAUW

Sluit de luidsprekerkabels aan op de aansluitpunten van dezelfde kleur.

STAP 6: Schakel het systeem in

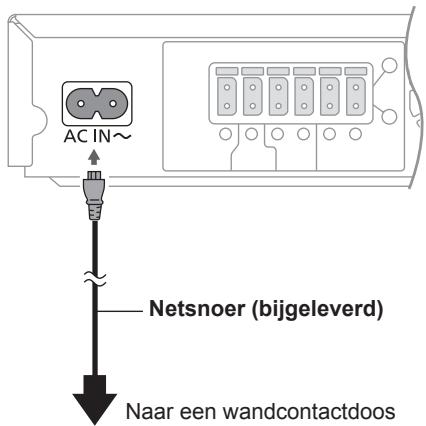

① Sluit het netsnoer aan.

ACS IN~ Netsnoer (bijgeleverd) Naar een wandcontactdoos

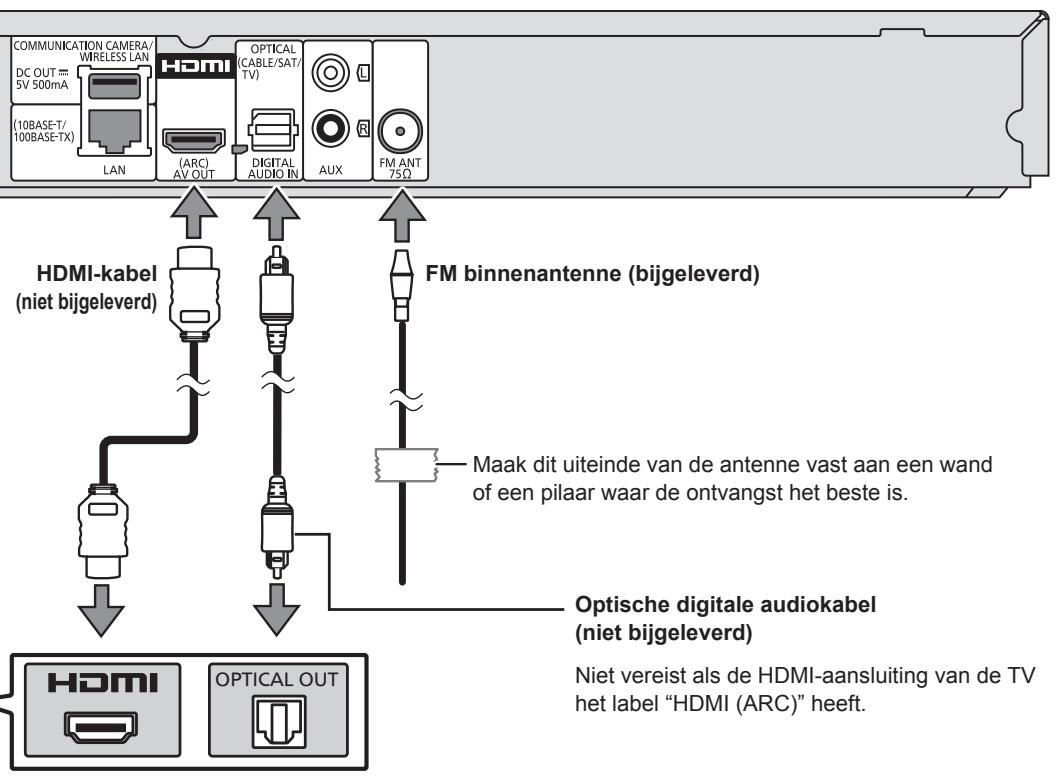

② Zet de TV aan.

Zet de video-ingangsmodus op HDMI, enz.

COMMUNICATION CAMERA/ WIRELESS LAN DC OUT = 5V 500mA (10BASE-T/ 100BASE-TX) LAN (HDMI) (ARC) AV OUT OPTICAL (CABLE/SAT/ TV) DIGITAL AUDIO IN AUX FM ANT 75Ω HDMI-kabel (niet bijgeleverd) FM binnenantenne (bijgeleverd) Maak dit uiteinde van de antenne vast aan een wand of een pilaar waar de ontvangst het beste is. Optische digitale audiokabel (niet bijgeleverd) Niet vereist als de HDMI-aansluiting van de TV het label "HDMI (ARC)" heeft.

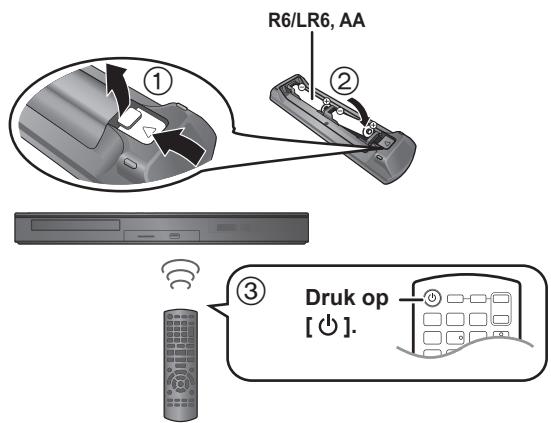

③ Schakel het systeem in.

R6/LR6, AA ① ② ③ Druk op [ ⏻ ].

4 De Eenvoudige Instelling start.

Volg de instructies die op het scherm verschijnen.
