Guida Di Impostazione Rapida

Sistema Home Theater Blu-ray Disc™

Guida Di Impostazione Rapida

FASE 1: Attaccare gli adesivi sui cavi

es., Diffusore anteriore Lch

Autoadesivo del cavo altoparlante	Connettore
FRONT Lch 1	BIANCO
FRONT Rch 2	ROSSO
SURROUND Lch 3	BLU
SURROUND Rch 4	GRIGIO
CENTER 5	VERDE
SUBWOOFER 6	VIOLA

FASE 2: Confermare il cavo corrispondente

Controllare l'etichetta sul retro dell'altoparlante prima di collegare il cavo corrispondente. Verifi care il tipo di altoparlante con l'etichetta sul retro dell'altoparlante.

es., Diffusori anteriori

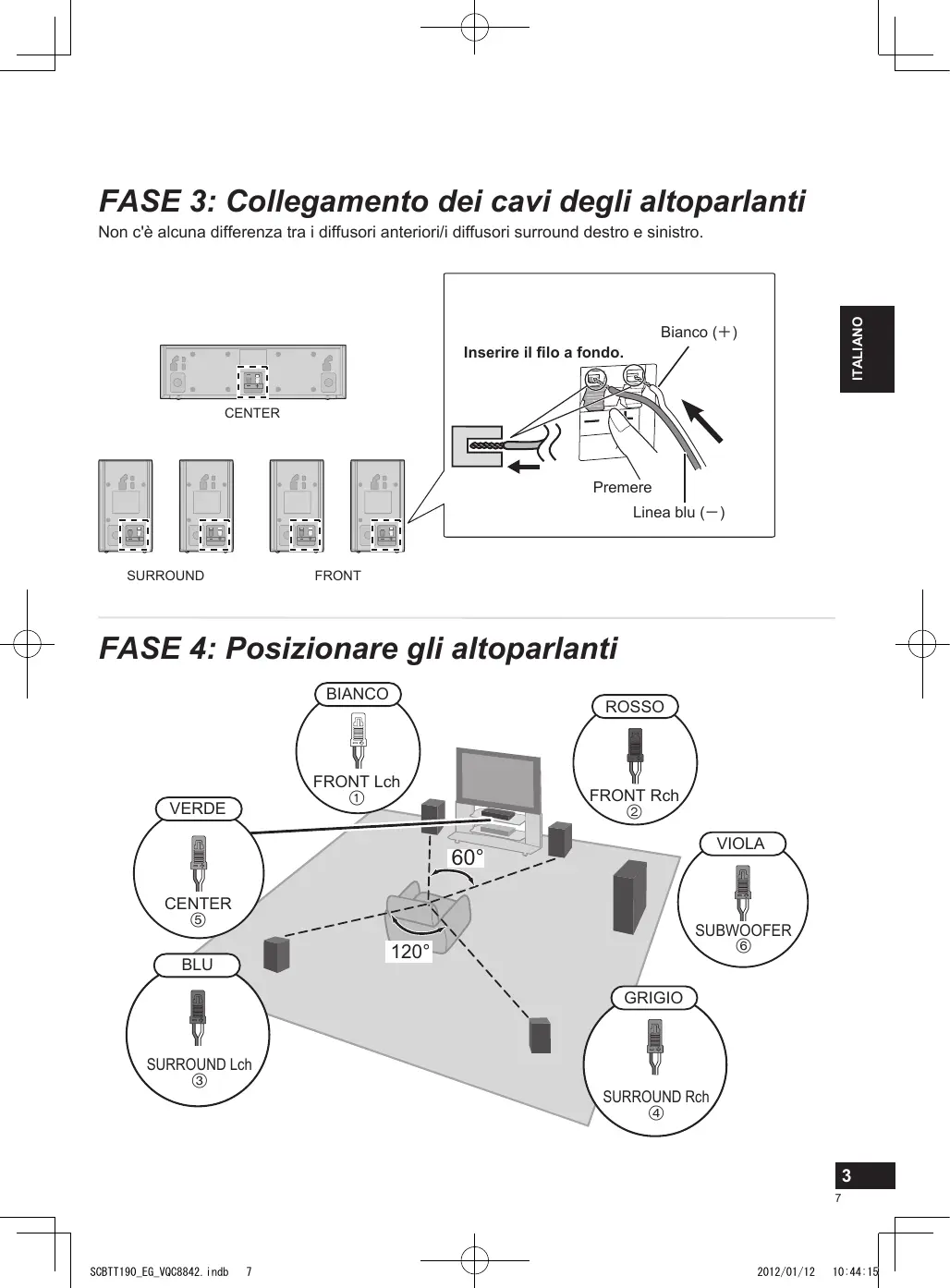

FASE 3: Collegamento dei cavi degli altoparlanti

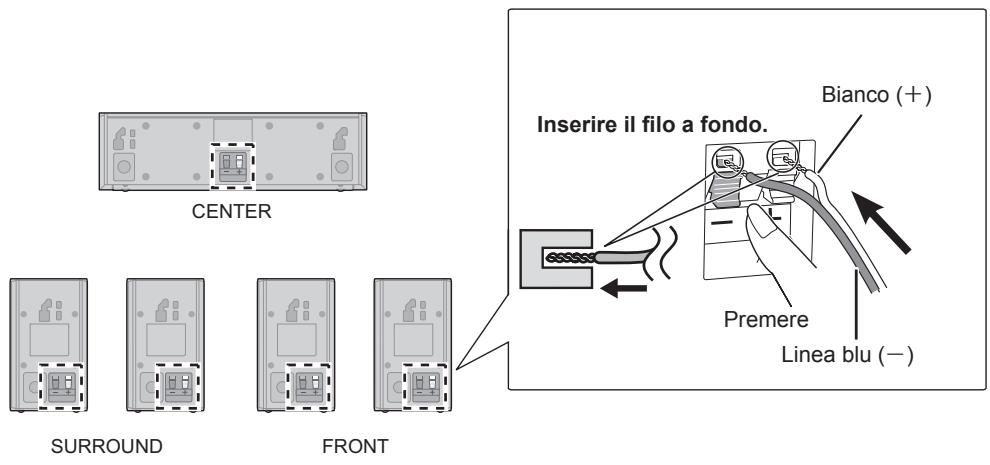

Non c'è alcuna differenza tra i diffusori anteriori/i diffusori surround destro e sinistro.

CENTER SURROUND FRONT Inserire il filo a fondo. Bianco (+) Premere Linea blu (−)

FASE 4: Posizionare gli altoparlanti

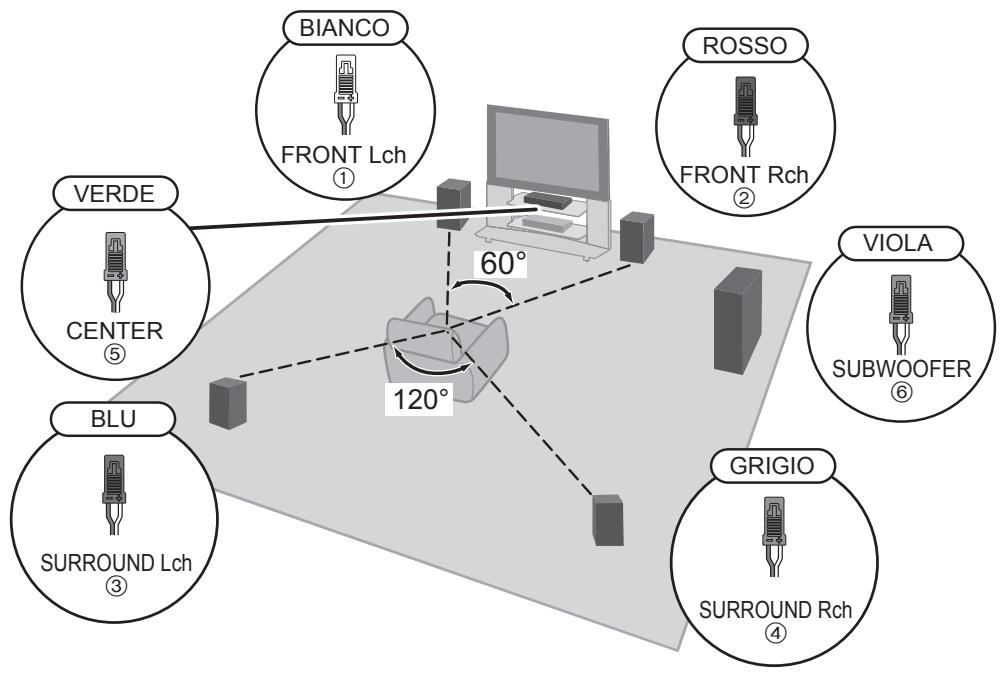

BIANCO FRONT Lch VERDE CENTER BLU SURROUND Lch 60° 120° ROSSO FRONT Rch VIOLA SUBWOOFER GRIGIO SURROUND Rch

FASE 5: Collegare i cavi

Per informazioni su altri metodi di collegamento e impostazioni internet, consultare le istruzioni d'uso.

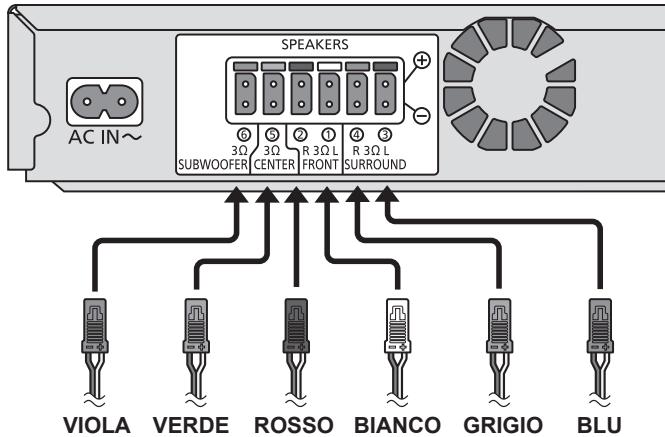

AC IN~ SPEAKERS 3Ω 3Ω SUBWOOFER CENTER FRONT R 3Ω L SURROUND VIOLA VERDE ROSSO BIANCO GRIGIO BLU

Collegare i cavi dei diffusori ai terminali dello stesso colore.

FASE 6: Accendere l'impianto

① Collegare il cavo di alimentazione CA.

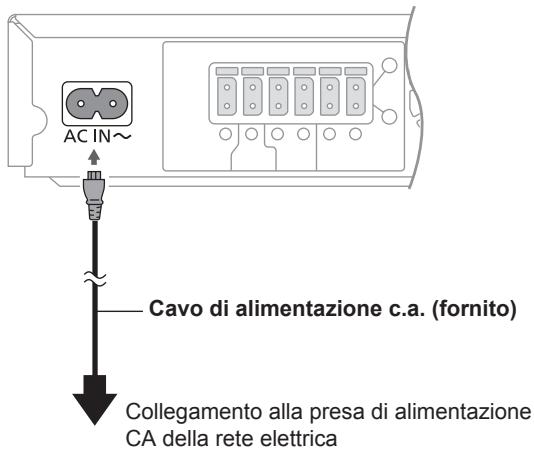

AC IN~ Cavo di alimentazione c.a. (fornito) Collegamento alla presa di alimentazione CA della rete elettrica

② Accendere l'apparecchio TV.

HDMI

Impostare la modalità video su HDMI, ecc.

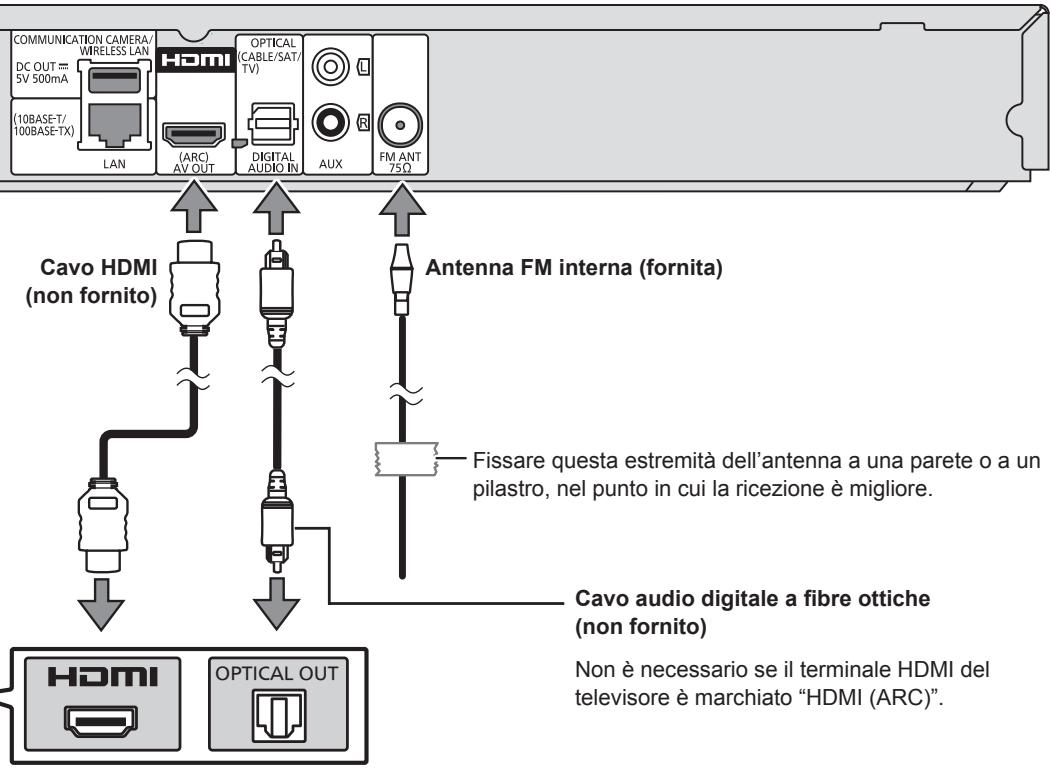

COMMUNICATION CAMERA/ WIRELESS LAN DC OUT = 5V 500mA (10BASE-T/ 100BASE-TX) LAN (HDMI) (ARC) AV OUT OPTICAL (CABLE/SAT/ TV) DIGITAL AUDIO IN (AUX) FM ANT 75Ω Cavo HDMI (non fornito) Antenna FM interna (fornita) Fissare questa estremità dell'antenna a una parete o a un pilastro, nel punto in cui la ricezione è migliore. Cavo audio digitale a fibre ottiche (non fornito) Non è necessario se il terminale HDMI del televisore è marchiato "HDMI (ARC)".

③ Accendere l'impianto.

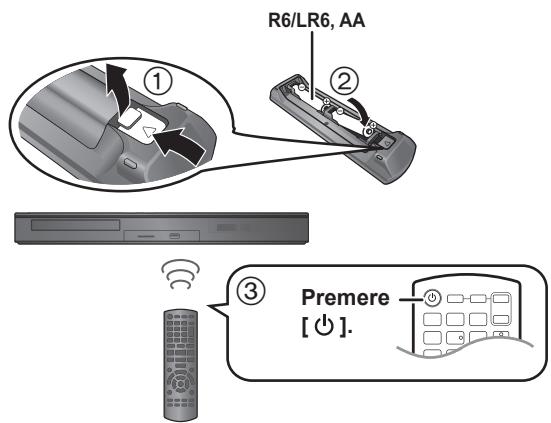

4 Ha inizio la procedura di impostazione rapida.

Seguire le istruzioni sullo schermo.
