Produkttyp	5.1-kanals hemmabiosystem
Märke	Panasonic
Modell	SC-BT770
Mått (B x H x D) - Huvudenhet	430 x 79 x 302 mm
Vikt - Huvudenhet	3,6 kg
Mått (B x H x D) - Främre högtalare	115 x 1080 x 115 mm
Vikt - Främre högtalare	2,1 kg (per högtalare)
Mått - Subwoofer	145 x 535 x 420 mm
Vikt - Subwoofer	5,2 kg
Strömförsörjning	220-240 V AC, 50/60 Hz
Strömförbrukning	150 W (standby: 0,5 W)
Ljudformat som stöds	Dolby TrueHD, DTS-HD Master Audio, Dolby Digital, DTS, MP3, AAC, WMA
Videoformat som stöds	MPEG-2, MPEG-4 AVC/H.264, VC-1, DivX, Xvid, MKV
Anslutningar	HDMI (2 ingångar, 1 utgång), USB (fram), Ethernet (RJ-45), optisk ljudingång, koaxial ljudingång, komponentvideo ut
Nätverksfunktioner	VIERA Connect, streaming, DLNA-åtkomst
3D-funktioner	Uppspelning av 3D Blu-ray-skivor, 2D till 3D-omvandling
Högtalarkonfiguration	5.1 kanaler: fram (V/H), center, surround (V/H), subwoofer
Total uteffekt	1000 W (RMS, alla kanaler)
Enkel installation	Guide på skärmen för snabb installation
Underhåll och rengöring	Torka med en mjuk, torr trasa. Använd inte lösningsmedel.
Medföljande tillbehör	Huvudenhet, 5 högtalare, subwoofer, fjärrkontroll, batterier, HDMI-kabel, högtalarkablar, FM-antenn, användarmanual
Reparerbarhet	Reservdelar finns hos auktoriserad service

Vanliga frågor - SCBT770 PANASONIC

Hur ansluter jag högtalarna till systemet?

Använd medföljande högtalarkablar. Anslut varje högtalare till motsvarande uttag på baksidan av huvudenheten: vänster fram (FL), höger fram (FR), center (C), vänster surround (SL), höger surround (SR) och subwoofer (SUB). Respektera polariteten (+ / -). Etiketten på baksidan av varje högtalare anger dess placering.

Hur ställer jag in Wi-Fi-nätverket?

SC-BT770 kan anslutas via en Ethernet-kabel eller en valfri Wi-Fi-adapter. För trådlös konfiguration, anslut USB Wi-Fi-adaptern (ingår ej) till USB-porten fram och följ instruktionerna på skärmen i menyn Nätverk.

Kan jag spela 3D-filmer med denna enhet?

Ja, SC-BT770 läser 3D Blu-ray-skivor och kan konvertera 2D-innehåll till 3D. Se till att din TV är 3D-kompatibel och ansluten via HDMI.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera att batterierna inte är slut eller felaktigt isatta. Rikta fjärrkontrollen mot sensorn fram på huvudenheten. Om problemet kvarstår, återställ fjärrkontrollen genom att ta bort batterierna i 30 sekunder.

Hur utför jag en fabriksåterställning?

Tryck på [HOME] på fjärrkontrollen, gå till Inställningar > Andra inställningar > Återställ till standardinställningar och bekräfta. Enheten startar om.

Vilka ljudformat stöds via USB?

Systemet stöder MP3-, AAC-, WMA- och FLAC-filer via USB-porten. Bithastigheter upp till 320 kbps för MP3 och AAC är kompatibla.

Hur använder jag funktionen Enkel installation?

Vid första start visas Enkel installation-skärmen automatiskt. Följ instruktionerna för att välja språk, TV- och nätverksanslutningstyp samt konfigurera högtalarna. Du kan komma åt den senare via menyn Inställningar.

Finns det ett hörlursuttag?

Nej, SC-BT770 har inget hörlursuttag. Använd hörlurar på din TV om den har ett uttag.

Hur uppdaterar jag firmware?

Se till att enheten är ansluten till Internet. Gå till Inställningar > Programuppdatering och välj Uppdatering via nätverk. Följ instruktionerna på skärmen. Stäng inte av strömmen under uppdateringen.

Vad gör jag om ljudet är distorderat eller saknas?

Kontrollera högtalaranslutningarna och volyminställningen. Se till att ljudformatet är kompatibelt. Testa med en annan källa (t.ex. en CD-skiva). Om problemet kvarstår, utför en fabriksåterställning.

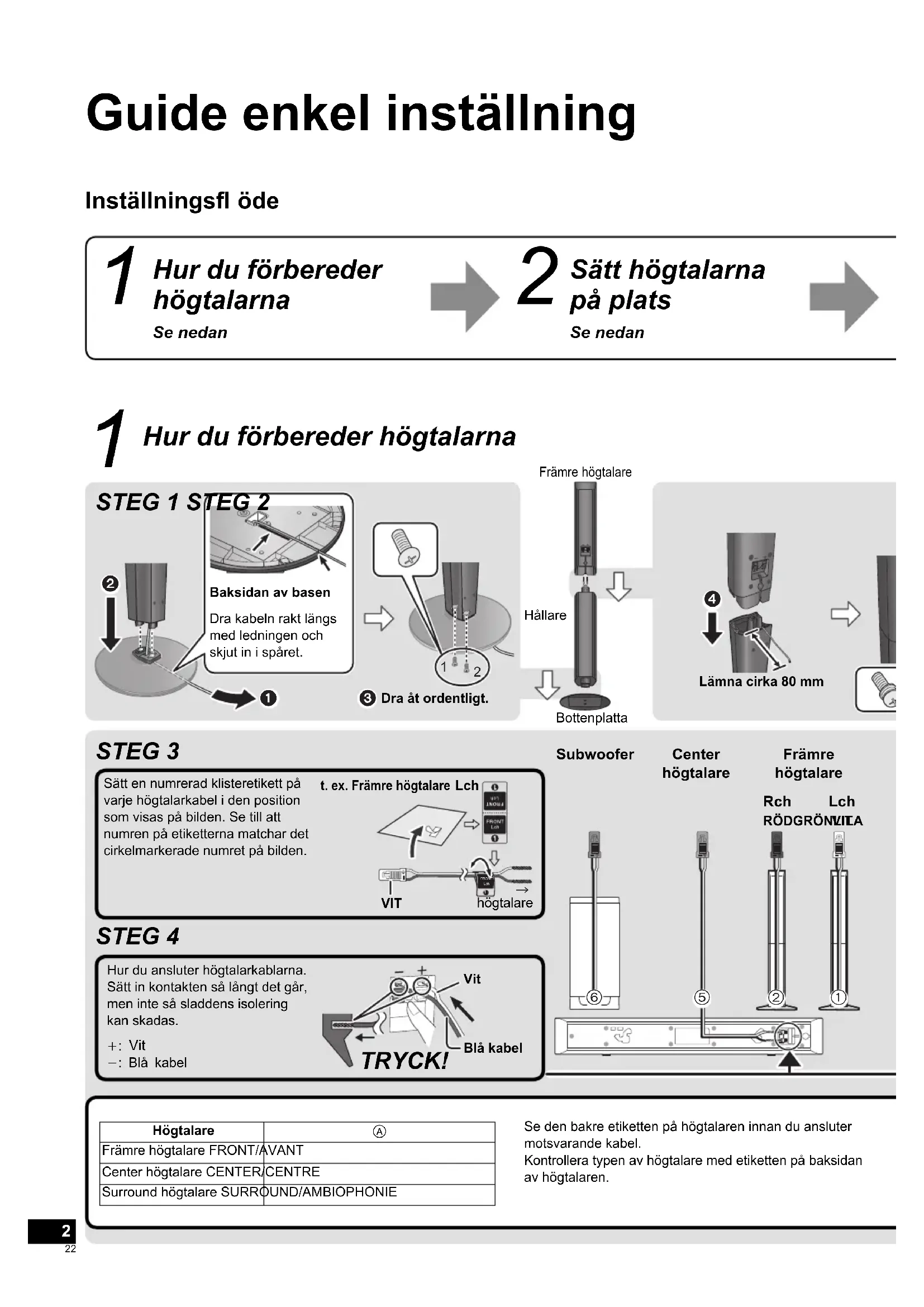

BRUKSANVISNING SCBT770 PANASONIC

2 Satt högtalarna
på plats

Se nedan

1 Hur du forbereder högtalarna

STEG1STEG2

Baksidan av basen

Dra kabeln rakt langs med ledningen och skjut in i spåret.

3 Dra at ordentigt.

Bottenplatta

Lamna cirka 80 mm

STEG3

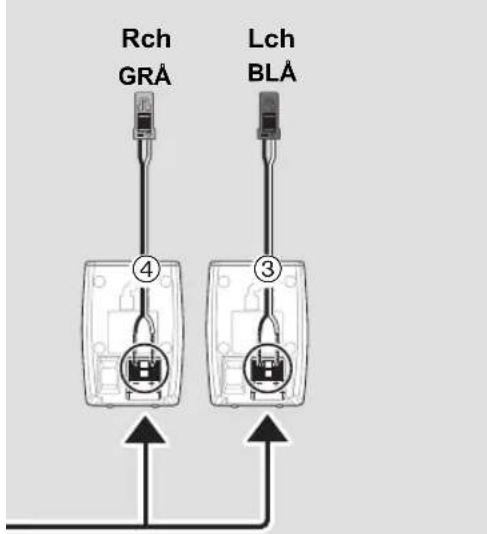

Satt en numrerad kisteretikett pa varje hegtalarkabel i den position som visas pa bilden. Se till att numren pa etiketterna matchar det cirkelmarkerade numret pa bilden.

t.ex.Framre hogehtalare Lch

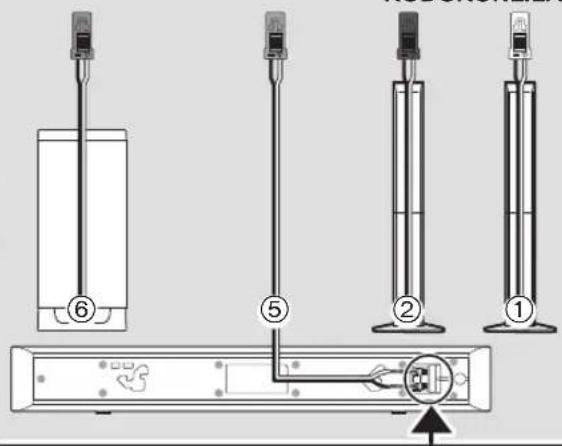

STEG4

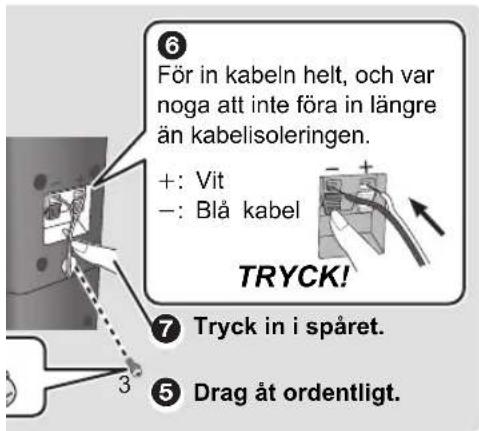

Hur du ansluter hegtalarkablarna. Satt in kontakten sa langt det gar, men inte sa sladdens isolering kan skadas.

+:Vit

--: Blå kabel

Subwoofer

Center högtalare

Framre högtalare

Rch Lch RODGRONLICA

Högtalare	A
Främre högtalare FRONT/AVANT
Center högtalare CENTER/CENTRE
Surround högtalare SURROUND/AMBIOPHONIE

Se den bakre etiketten på högtalaren innan du ansluter motsvarande kabel.

Kontrollera typen av högtalare med etiketten på baksidan av högtalaren.

3 Anslut kablarna

( 4,5)

4 Satt igang huvudenheten

( 4,5)

Easy setup

Se skärmen

Easy setup ( 5)

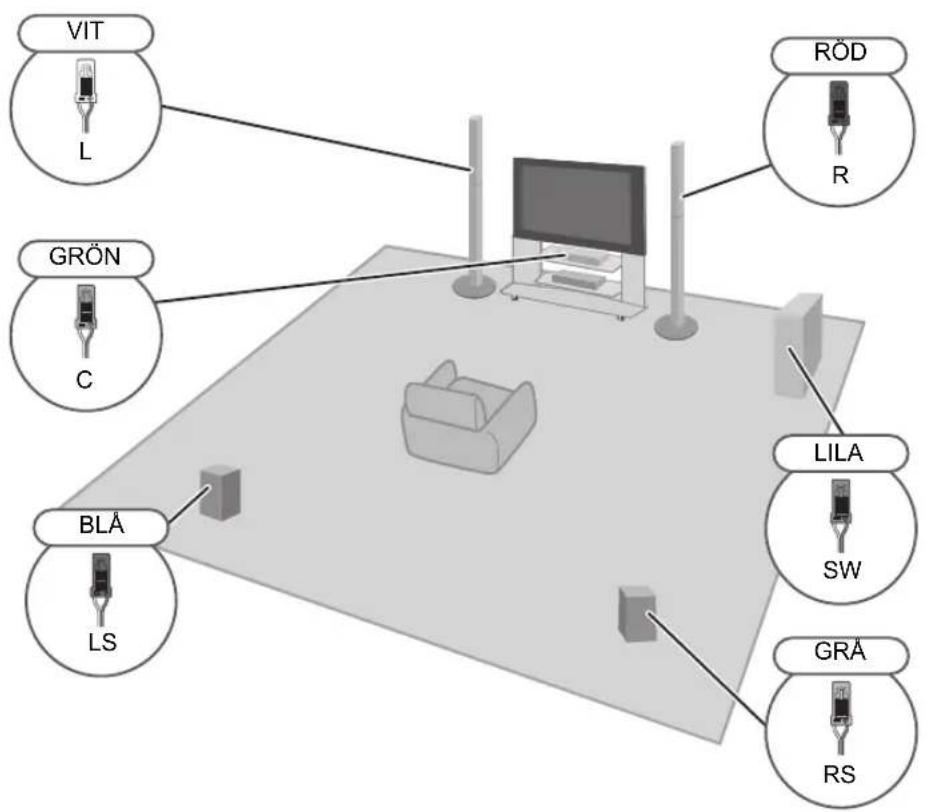

2 Satt högtalarna på plats

Surround högtalare

t.ex.

Rekommenderas
Framre hoge talare (L,R)

Surround högtalare (LS, RS)

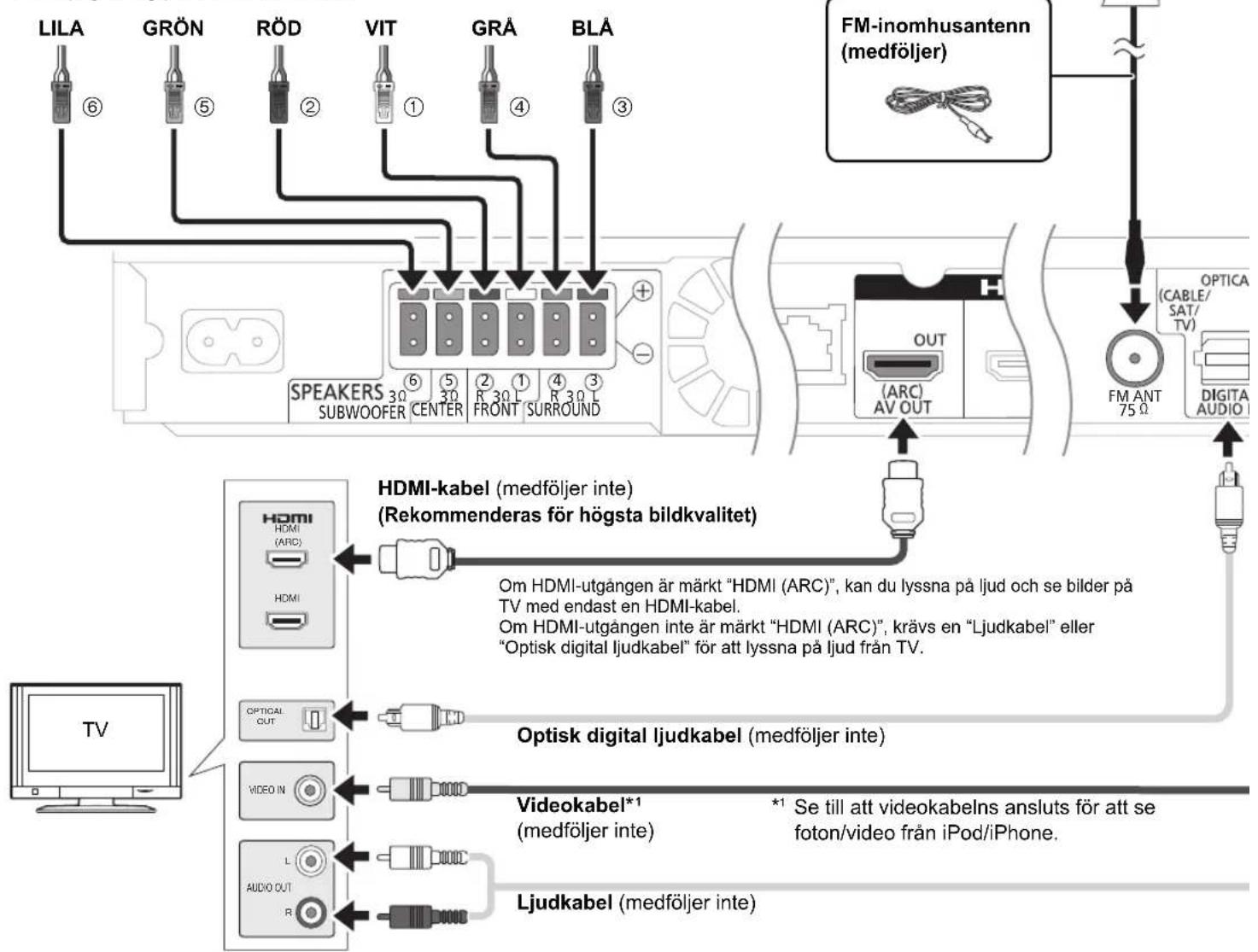

3 Anslut kablarna

Det gär att spelà upp 3D-video och 3D-stillbilder genom att ansluta enhances till en 3D-kompatibel TV.

Se bruksanvisingen for ytterligare information.

Anslut kablarna after farg eller after de nummer som anges pa bilden ovan till lampligt uttag pa enchetens baksida.

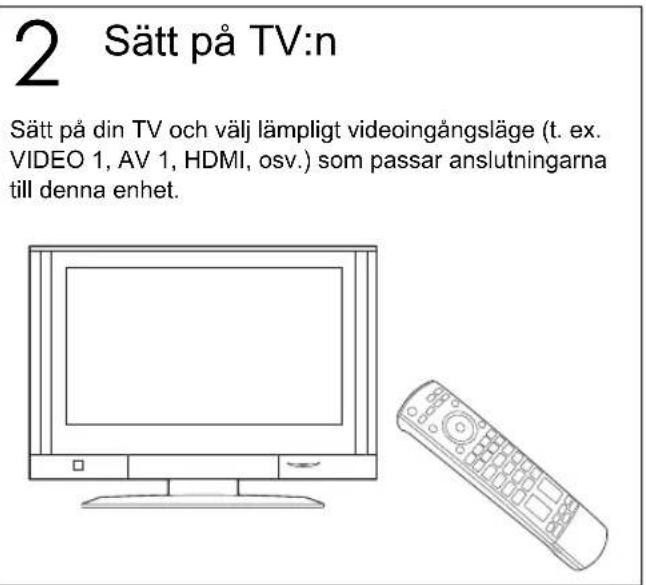

4 Satt igang huvudenheten

Tejp

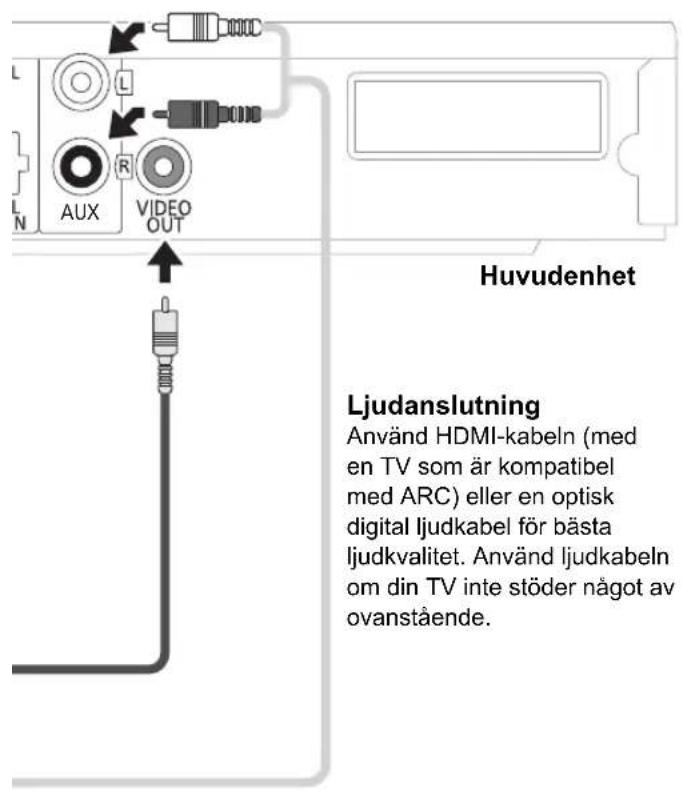

Annan anslutning

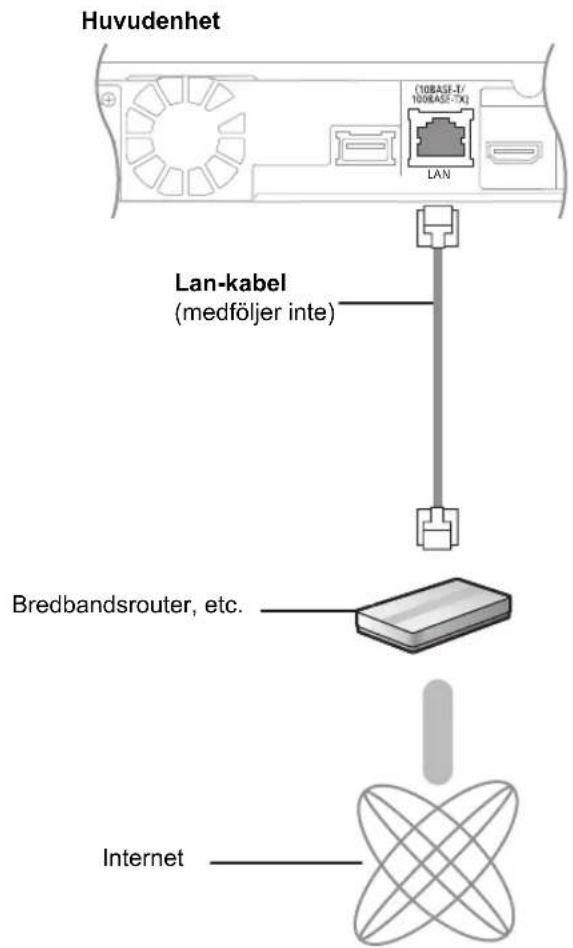

Ansluttingar med bredbandsnät

Genom att ansluta den har encheten till natverket, kan du optimera den har enchets internetfunktioner.

• Använd raka LAN-kablar (STP) av kategori 5 aller mer, när du ansluter till kringutrustning.
• När du använder WLAN-funktionen, behövs inte den LAN-kabel som ar ansluten till huvudenheten.

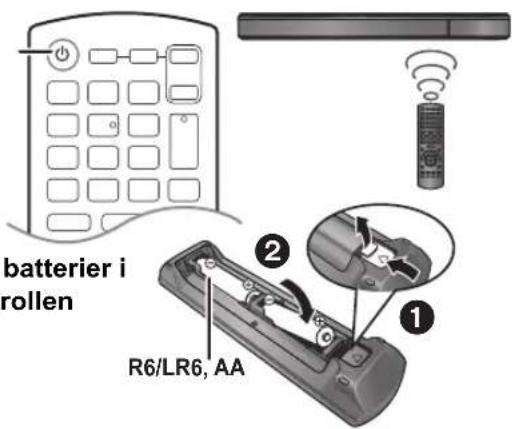

3 Satt igang huvudenheten

Tryckp[for att satta igang huvudenhetent.

Montera batterier i fjarrkontrollen

Instruktionerna pa skarmen hjalper dig genom de olika stegen.

Tryckp[4,]forattvalja[Yes]ochtryckpa[OK].
