MANUAL DE USUARIO SCBT770 PANASONIC

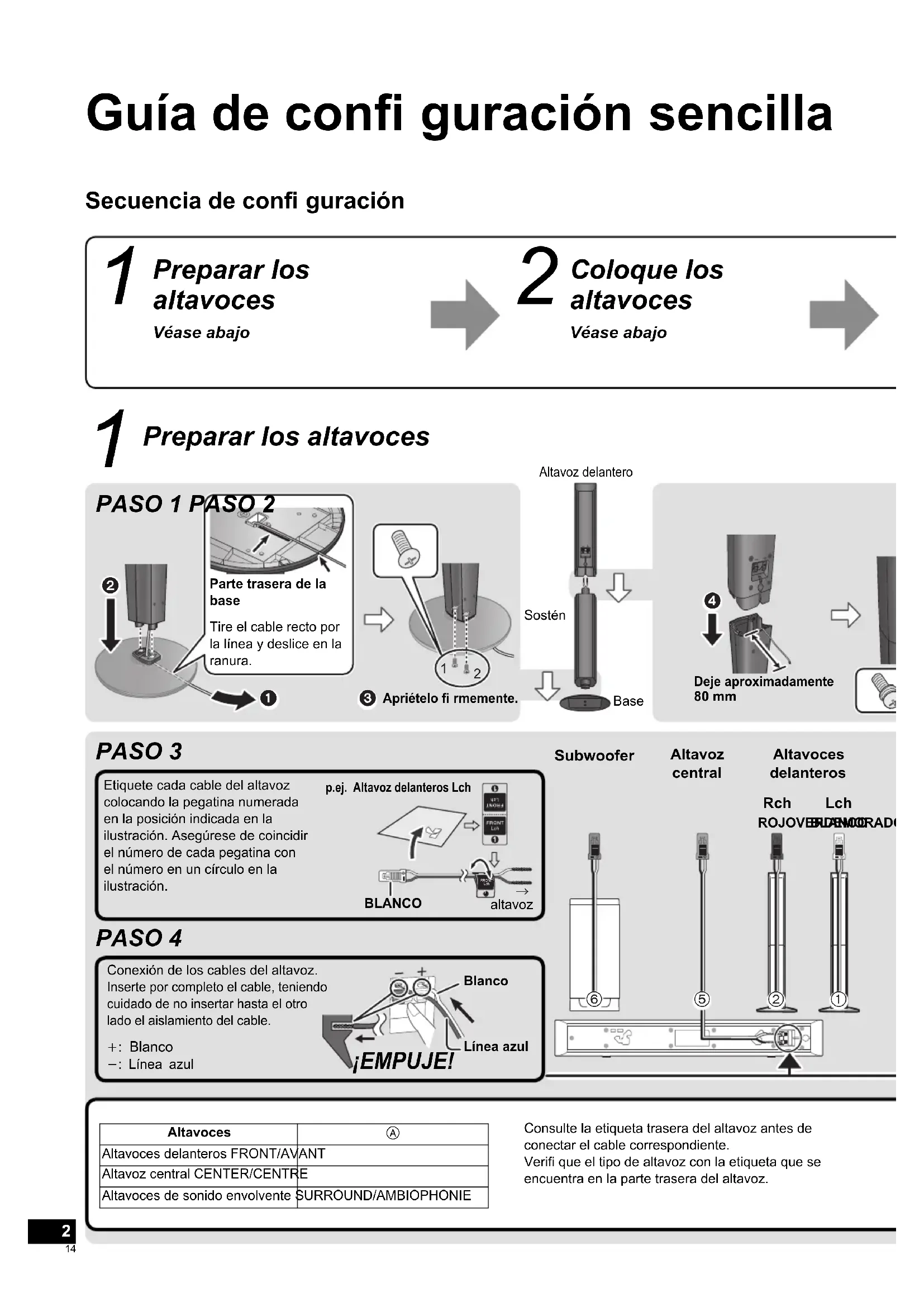

Guía de confi guración sencilla Secuencia de confi guración Preparar los altavoces Véase abajo Coloque los altavoces Véase abajo Preparar los altavoces Consulte la etiqueta trasera del altavoz antes de conectar el cable correspondiente.Verifi que el tipo de altavoz con la etiqueta que se encuentra en la parte trasera del altavoz.Altavoces Altavoces delanteros FRONT/AVANTAltavoz central CENTER/CENTREAltavoces de sonido envolvente SURROUND/AMBIOPHONIEEtiquete cada cable del altavoz colocando la pegatina numerada en la posición indicada en la ilustración. Asegúrese de coincidir el número de cada pegatina con el número en un círculo en la ilustración.Conexión de los cables del altavoz.Inserte por completo el cable, teniendo cuidado de no insertar hasta el otro lado el aislamiento del cable.: Blanco: Línea azulp.ej. Altavoz delanteros Lch ¡EMPUJE! Altavoces delanteros Altavoz central Subwoofer PASO 3 PASO 4 PASO 1 PASO 2 BLANCOBlancoLínea azulApriételo fi rmemente.Deje aproximadamente 80 mmAltavoz delanteroSostén Base altavoz Lch BLANCO Rch ROJOVERDEMORADOParte trasera de la base Tire el cable recto por la línea y deslice en la ranura. SCBTT770EG-VQC8274.indb14SCBTT770EG-VQC8274.indb14 2011/01/1411:25:122011/01/1411:25:1215

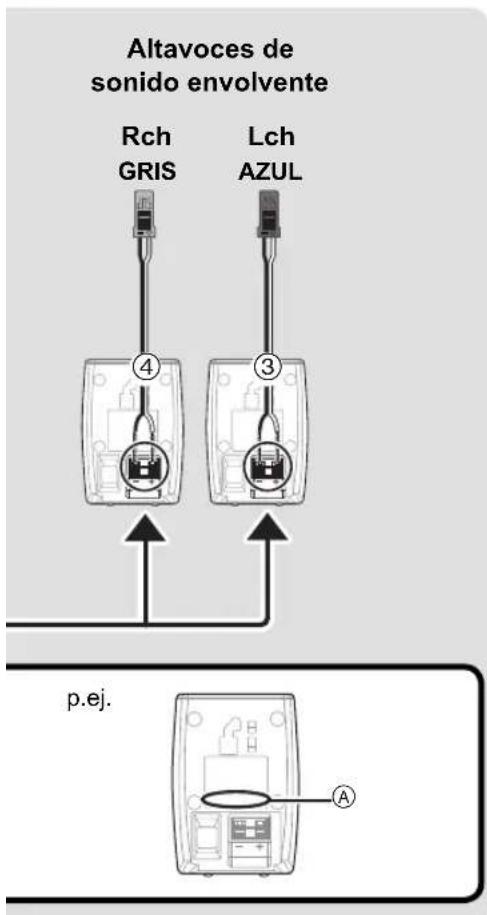

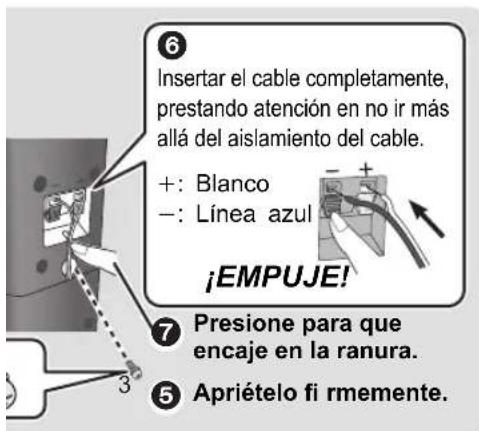

Recomendado Altavoces delanteros (L, R) Altavoces de sonido envolvente (LS, RS) ESPAÑOL p.ej. Altavoces de sonido envolvente Apriételo fi rmemente. Rch GRIS Presione para que encaje en la ranura.Insertar el cable completamente, prestando atención en no ir más allá del aislamiento del cable.: Blanco: Línea azul Lch AZUL ¡EMPUJE! SCBTT770EG-VQC8274.indb15SCBTT770EG-VQC8274.indb15 2011/01/1411:25:122011/01/1411:25:1216

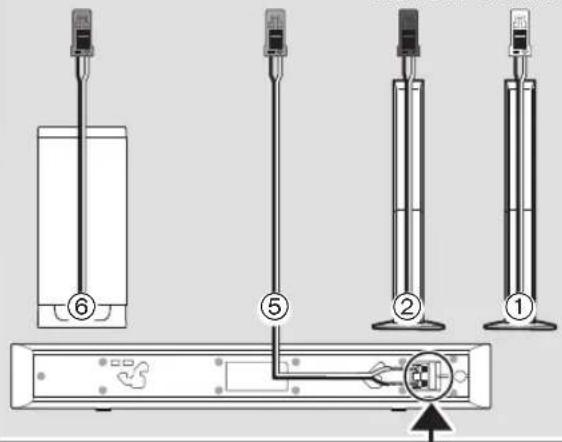

Conectar los cables según el color o los números indicados en la ilustración aquí arriba a los terminales adecuados en el panel posterior de la unidad. Aparato principal

MORADO VERDE ROJO BLANCO GRIS AZUL

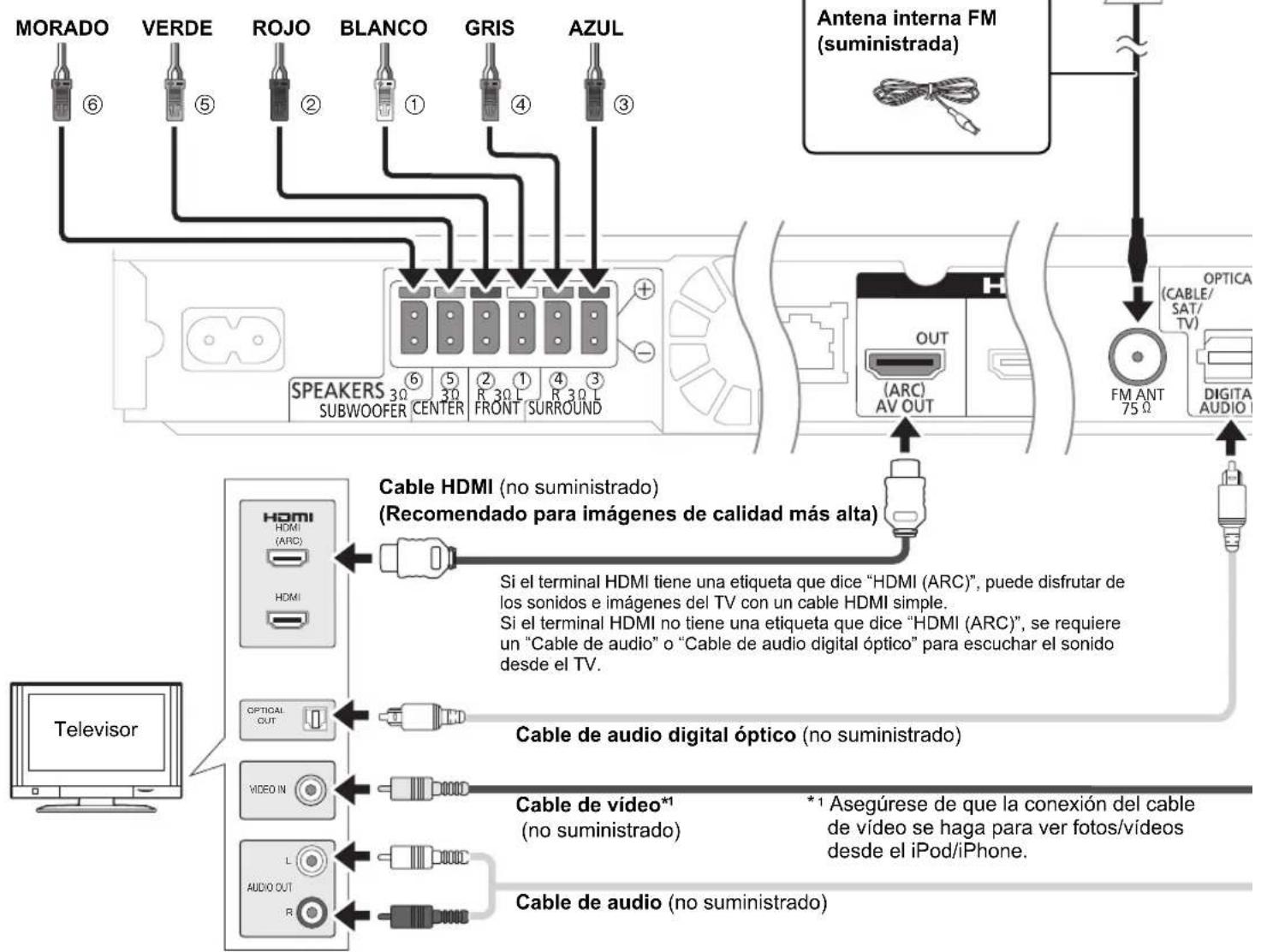

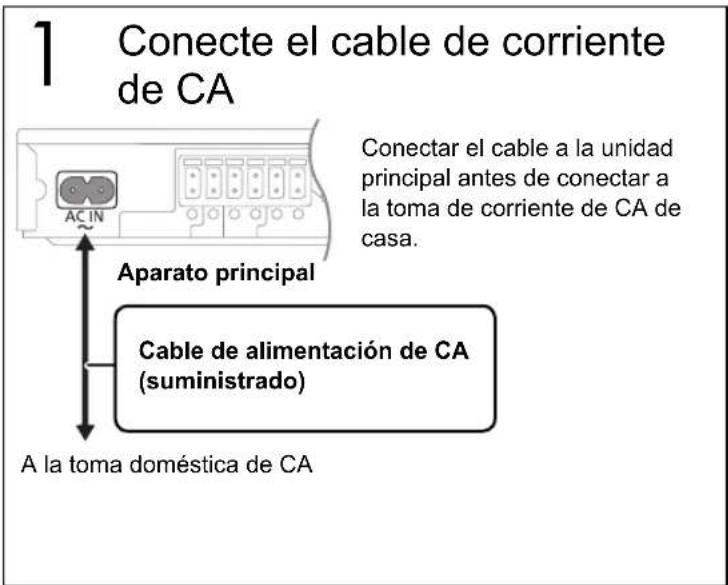

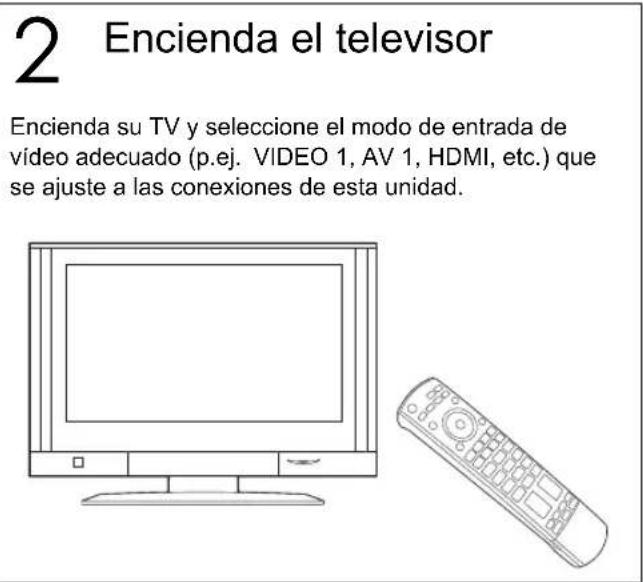

Conectar los cables Para información pormenorizada, refi érase a las instrucciones de funcionamiento. Antena interna FM (suministrada) Televisor Cable de audio digital óptico (no suministrado) Encender la unidad principal Conecte el cable de corriente de CA Conectar el cable a la unidad principal antes de conectar a la toma de corriente de CA de casa. Cable de alimentación de CA (suministrado) A la toma doméstica de CA Encienda el televisor Encienda su TV y seleccione el modo de entrada de vídeo adecuado (p.ej. VIDEO 1, AV 1, HDMI, etc.) que se ajuste a las conexiones de esta unidad. Cable de audio (no suministrado)

Asegúrese de que la conexión del cable de vídeo se haga para ver fotos/vídeos desde el iPod/iPhone. Se pueden reproducir vídeos 3D y fotografías 3D al conectar esta unidad con un TV compatible con 3D. Cable HDMI (no suministrado) (Recomendado para imágenes de calidad más alta) Si el terminal HDMI tiene una etiqueta que dice “HDMI (ARC)”, puede disfrutar de los sonidos e imágenes del TV con un cable HDMI simple. Si el terminal HDMI no tiene una etiqueta que dice “HDMI (ARC)”, se requiere un “Cable de audio” o “Cable de audio digital óptico” para escuchar el sonido desde el TV. Cable de vídeo*

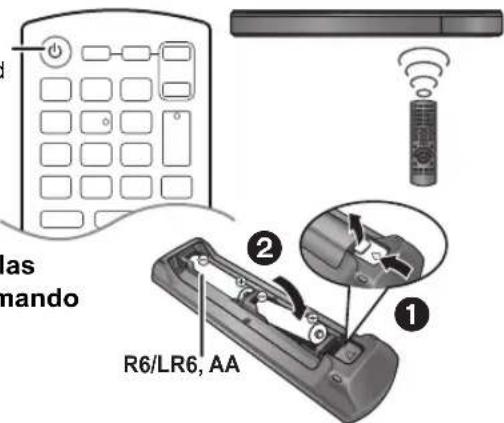

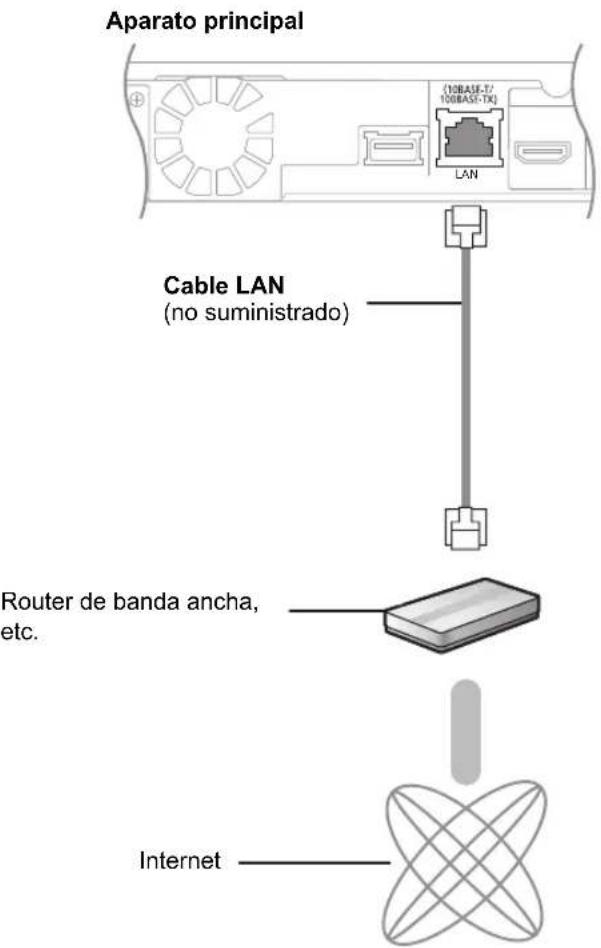

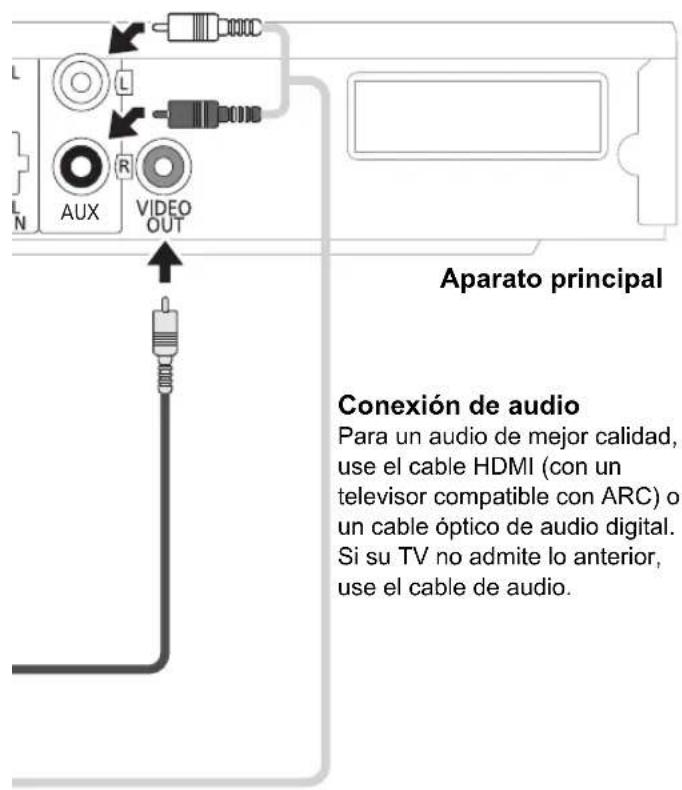

Yes Cinta adhesiva Aparato principal Pulse [, ] para seleccionar [Yes] y pulse [OK]. Otra conexión Pulsar [ ] para encender la unidad principal. Instalación de las baterías en el mando a distancia El Easy setup (Fácil Setup) empieza La visualización en pantalla le guiará a través de los pasos. Encender la unidad principal ESPAÑOL Conexión de audio Para un audio de mejor calidad, use el cable HDMI (con un televisor compatible con ARC) o un cable óptico de audio digital. Si su TV no admite lo anterior, use el cable de audio. Router de banda ancha, etc. Aparato principal Conexiones a la red de banda ancha Al conectar esta unidad a la red, puede optimizar las funciones de Internet de esta unidad.

• Use la categoría 5 o superior de cables LAN derechos (STP) al conectar a dispositivos periféricos.

• Cuando se usa la función LAN inalámbrica, no es necesario el cable LAN que está conectado a la unidad principal. Internet Cable LAN (no suministrado) SCBTT770EG-VQC8274.indb17SCBTT770EG-VQC8274.indb17 2011/01/1411:25:132011/01/1411:25:1318
