BRUGSANVISNING SCBT770 PANASONIC

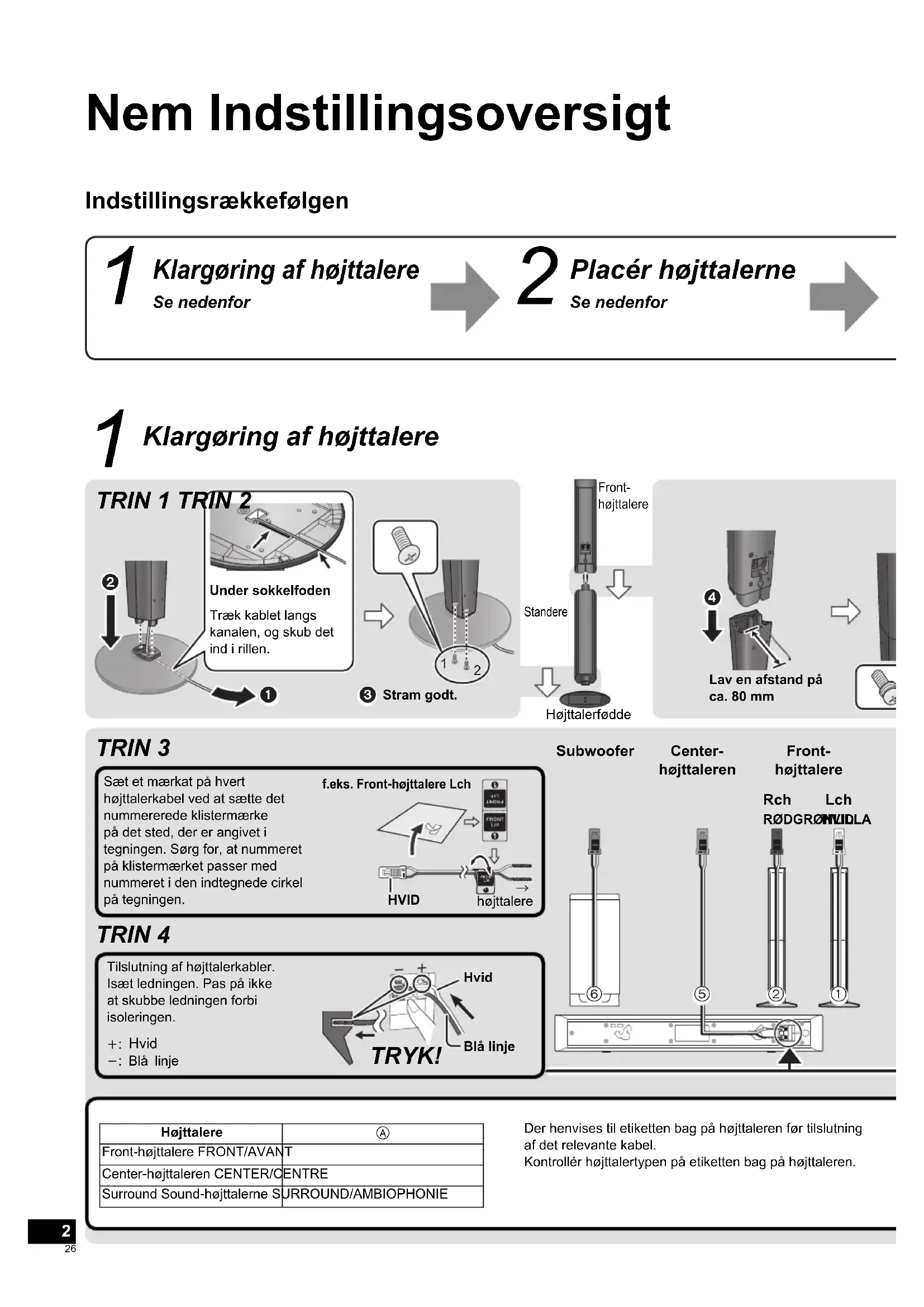

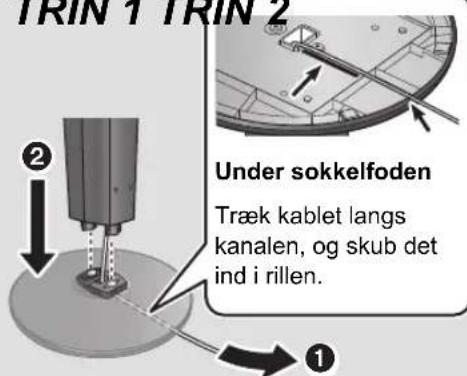

Nem Indstillingsoversigt Indstillingsrækkefølgen Klargøring af højttalere Se nedenfor Placér højttalerne Se nedenfor Klargøring af højttalere Der henvises til etiketten bag på højttaleren før tilslutning af det relevante kabel.Kontrollér højttalertypen på etiketten bag på højttaleren.Højttalere Front-højttalere FRONT/AVANTCenter-højttaleren CENTER/CENTRESurround Sound-højttalerne SURROUND/AMBIOPHONIESæt et mærkat på hvert højttalerkabel ved at sætte det nummererede klistermærke på det sted, der er angivet i tegningen. Sørg for, at nummeret på klistermærket passer med nummeret i den indtegnede cirkel på tegningen.Tilslutning af højttalerkabler.Isæt ledningen. Pas på ikke at skubbe ledningen forbi isoleringen.: Hvid : Blå linjef.eks. Front-højttalere Lch TRYK! Front- højttalere Center- højttaleren Subwoofer TRIN 3 TRIN 4 TRIN 1 TRIN 2 HVID Hvid Blå linjeStram godt.Lav en afstand på ca. 80 mmStandereHøjttalerføddehøjttalere Lch HVID Rch RØDGRØNLILLAFront-højttalereUnder sokkelfodenTræk kablet langs kanalen, og skub det ind i rillen. SCBTT770EG-VQC8274.indb26SCBTT770EG-VQC8274.indb26 2011/01/1411:25:152011/01/1411:25:1527

Tilslut kablerne (B 4, 5) Tænd for hovedapparatet (B 4, 5) Easy setup Jfr. skærmbilledet Easy setup (B 5) Placér højttalerne GRØN GRÅ

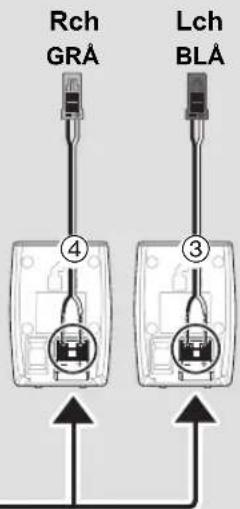

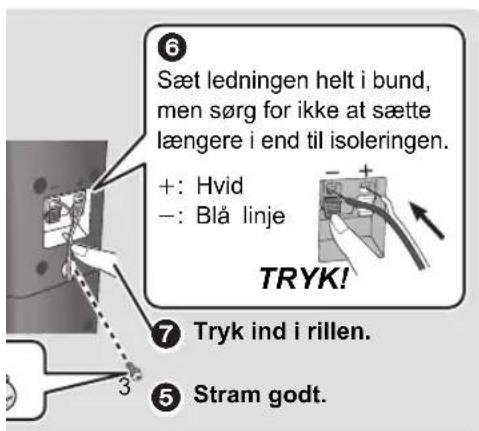

Anbefalet Front-højttalere (L, R) Surround Sound-højttalerne (LS, RS) DANSK f.eks. Surround Sound- højttalerne Stram godt. Rch GRÅ Tryk ind i rillen.Sæt ledningen helt i bund, men sørg for ikke at sætte længere i end til isoleringen.: Hvid: Blå linje Lch BLÅ TRYK! SCBTT770EG-VQC8274.indb27SCBTT770EG-VQC8274.indb27 2011/01/1411:25:162011/01/1411:25:1628

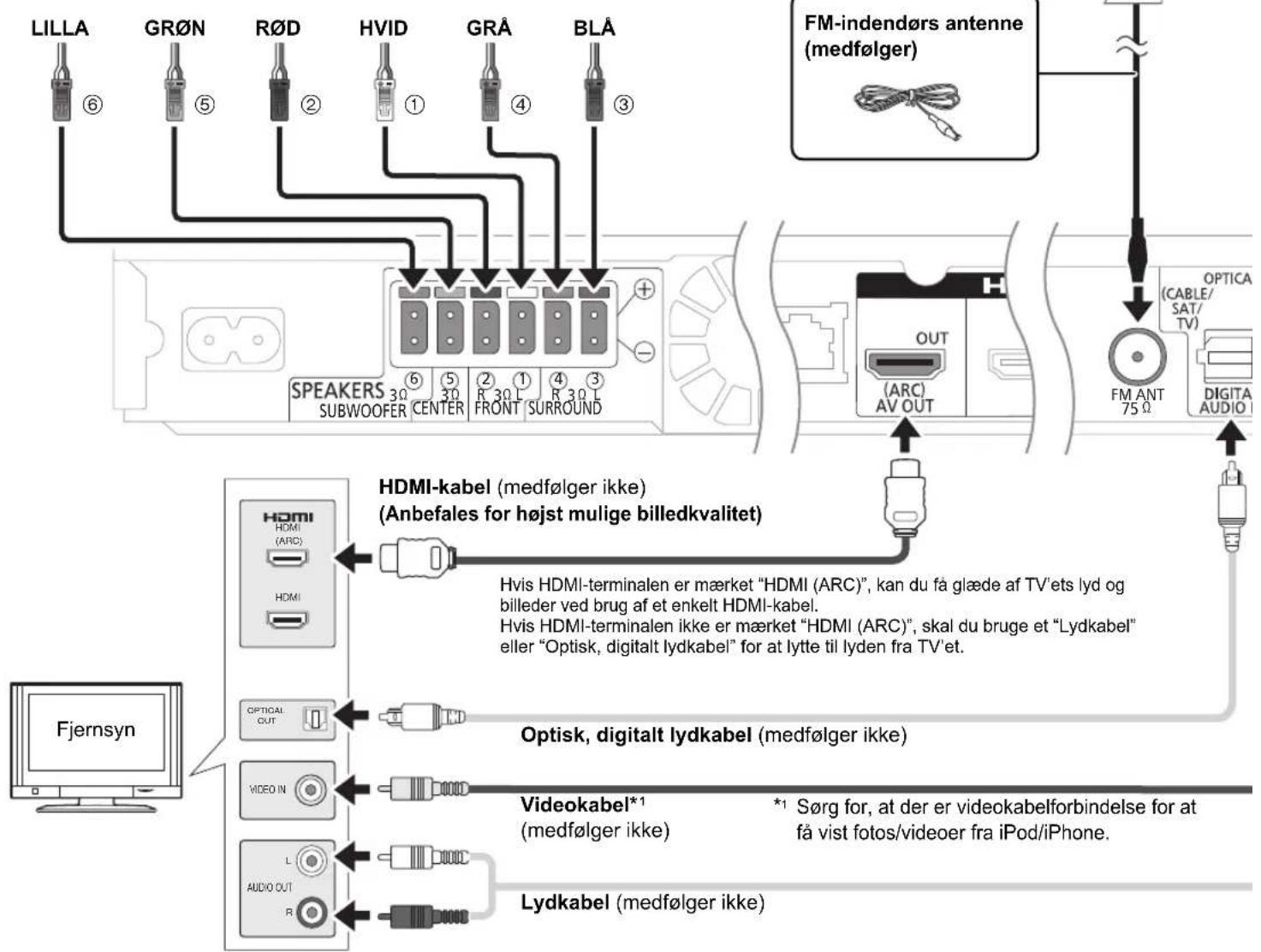

Tilslut kablerne efter farve eller efter numrene, der angives i den ovenstående illustration, til de rette tilslutningspunkter på enhedens bagsidepanel. Hovedapparat LILLA GRØN

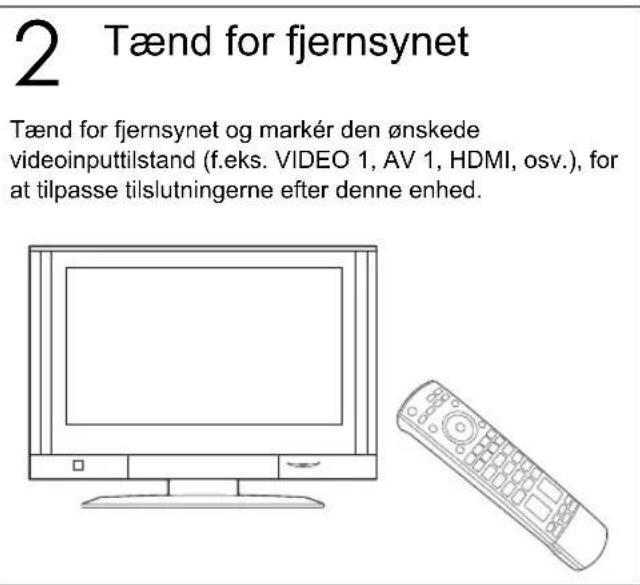

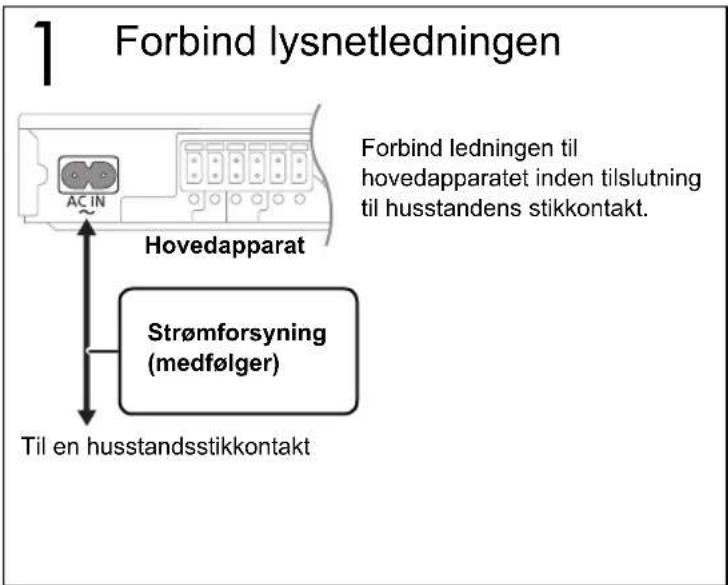

Tilslut kablerne Se betjeningsvejledningen for yderligere oplysninger. FM-indendørs antenne (medfølger) Fjernsyn Optisk, digitalt lydkabel (medfølger ikke) Tænd for hovedapparatet Forbind lysnetledningen Forbind ledningen til hovedapparatet inden tilslutning til husstandens stikkontakt. Strømforsyning (medfølger) Til en husstandsstikkontakt Tænd for fjernsynet Tænd for fjernsynet og markér den ønskede videoinputtilstand (f.eks. VIDEO 1, AV 1, HDMI, osv.), for at tilpasse tilslutningerne efter denne enhed. Lydkabel (medfølger ikke)

Sørg for, at der er videokabelforbindelse for at få vist fotos/videoer fra iPod/iPhone. Man kan afspille 3D-videoer og 3D-billeder ved at tilslutte dette apparat til et 3D-kompatibelt TV. HDMI-kabel (medfølger ikke) (Anbefales for højst mulige billedkvalitet) Hvis HDMI-terminalen er mærket “HDMI (ARC)”, kan du få glæde af TV’ets lyd og billeder ved brug af et enkelt HDMI-kabel. Hvis HDMI-terminalen ikke er mærket “HDMI (ARC)”, skal du bruge et “Lydkabel” eller “Optisk, digitalt lydkabel” for at lytte til lyden fra TV’et. Videokabel*

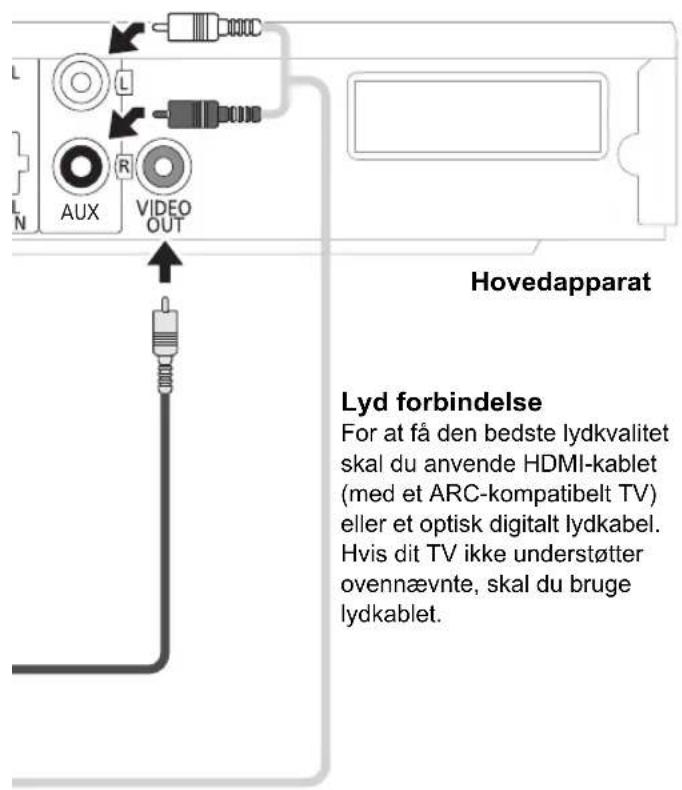

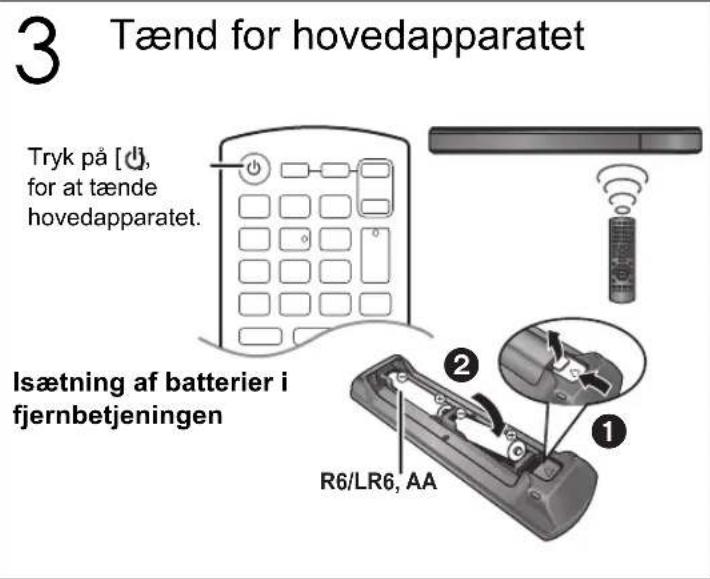

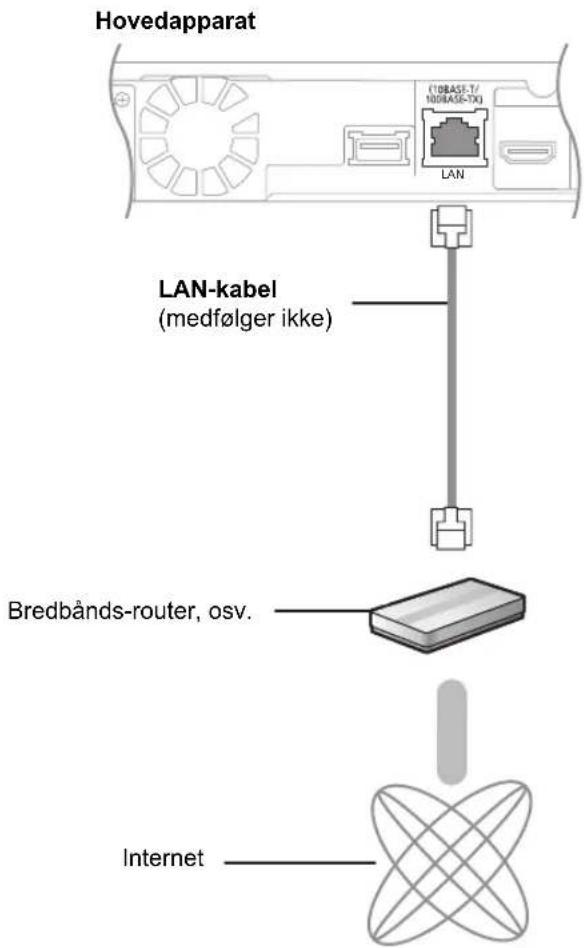

Yes Klisterbånd Hovedapparat Tryk på [, ] for at vælge [Yes], og tryk på [OK]. Andre forbindelser Tryk på [ ], for at tænde hovedapparatet. Isætning af batterier i fjernbetjeningen Easy setup går i gang Følg menuskærmen gennem trinnene. Tænd for hovedapparatet DANSK Lyd forbindelse For at få den bedste lydkvalitet skal du anvende HDMI-kablet (med et ARC-kompatibelt TV) eller et optisk digitalt lydkabel. Hvis dit TV ikke understøtter ovennævnte, skal du bruge lydkablet. Bredbånds-router, osv. Hovedapparat Bredbåndsnetværksforbindelse Når du opretter forbindelse til netværket med dette apparat, kan du optimere apparatets internetfunktioner.

• Brug kategori 5 eller højere, lige LAN-kabler (STP) for tilslutning til perifere enheder.
