MANUALE UTENTE Pinguino PAC F200 DELONGHI

La ringraziamo per aver scelto un prodotto De'Longhi, il leader mondiale nella costruzione dei climatizzatori portatill. Anni di esperenza in tutto il mondo ci consentono di migliorare costamente la qualità e le prestazioni di Pinguino e SuperPinguino. Siamo certi che rimarra subito soddisfatto del suo acquisto e che godra a lungo del fresco benessere che Pinguino e SuperPinguino creano. La preghiamo di dedicare un po' del suo tempo alla lettura di questo libretto di istruzioni, e di conservarlo con cura. In quello modo, potra utilizzato Pinguino nelle condizioni di massima efficacia e sterità.

Dear Customer,

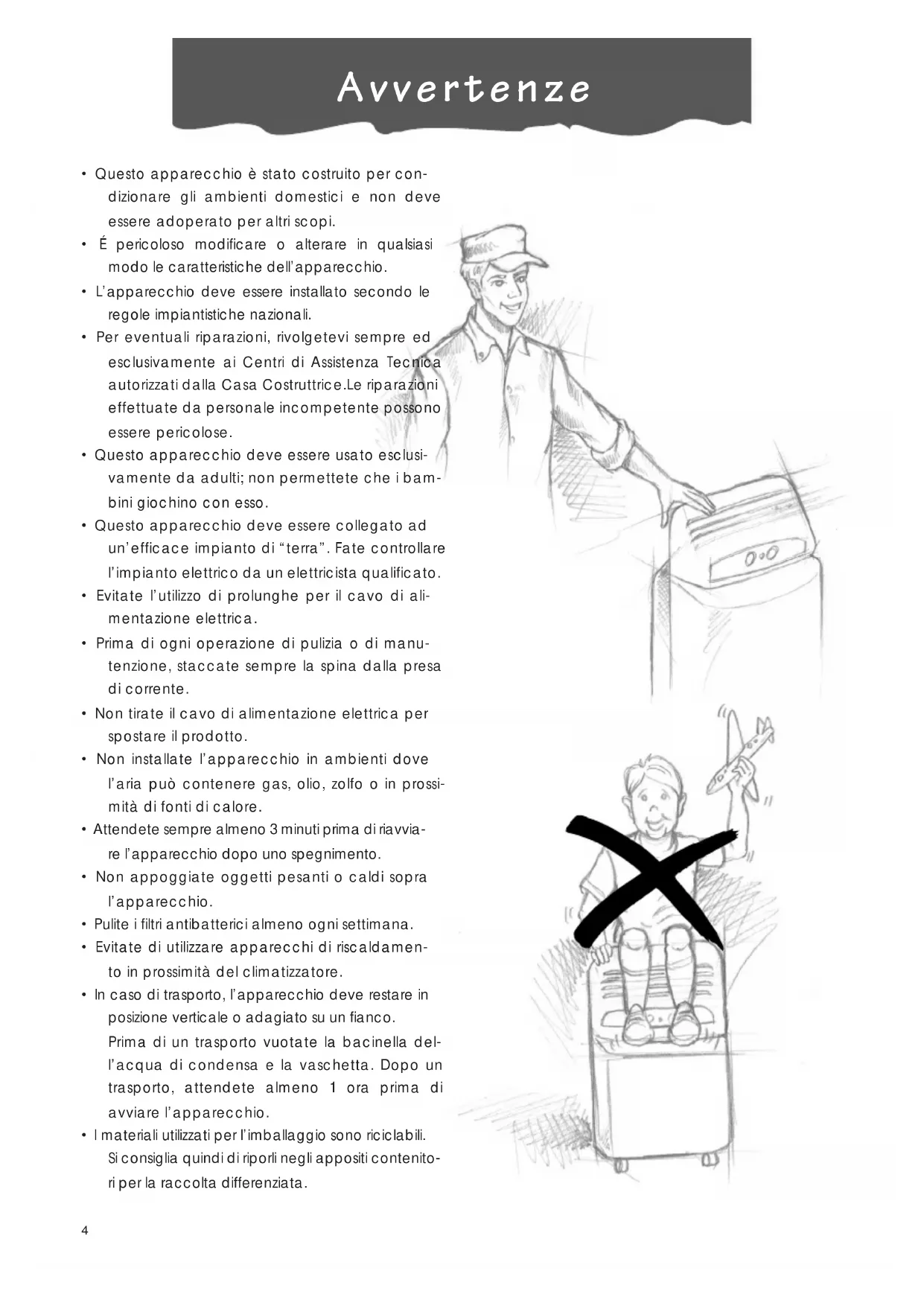

• Questo apparecchio è stato costruito per condizione gli ambienti domestici e non devesse adoperato per altri scopi.
• É pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell'apparecchio.
• L'apparecchio deve essere installato secondo le regole impiantistiche nazionali.
  Per eventuali riparazioni, rivolgetevi sempre ed esclusivamente ai Centri di Assistenza Tecnica autorizzati alla Casa Costrutrice. Le riparazioni effettuate da personale incompetence possono essere pericolose.
• Questo apparecchio deve essere usato escludamente da adulti; non permettete che i bambini giocino conesso.
• Questo apparecchio deve essere collegato ad un'efficace impianto di "terra". Fate controllare l'impianto elettrico da un elettricista qualificato.
• Evitate l'utilizzo di prolonghe per il cavo di alimentazione elettrica.
• Prima di anni operazione di pulizia o di manutenzione, staccate sempre la spina alla presa di corrente.
  Non tirate il cavo di alimentazione elettrica per spostare il prodotto.
  Non installate l'apparecchio in ambienti dove l'aria cui contene gas, olio, zolfo o in prossimità di fonti di calore.
• Attendete sempre almeno 3 minuti prima di riavviare l'apparecchio dopo uno spegnimento.
  Non appoggiate oggetti pesanti o caldi sopra l'apparecchio.
• Pulite i filtri antibatterici almeno agli settimana.
• Evitate di utilizzato apparetti di riscaldamento in prossità del climatizzatore.
• In caso di trasporto, l'apparecchio deve restare in posizione verticale o adagiato su un fianco. Prima di un trasporto vuotate la bacinella dell'acqua di condensa e la vaschetta. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apparecchio.
• I materiali utilizzati per l'imballaggio sono riciclabili. Si consiglia quindi di riporli negli apposti contentitori per la raccolta differenziate.

Cosa sono Pinguino e SuperPinguino

Nella stagione estiva, le condizioni di benessere sono raggiunte con una temperatura compresa tra i 24 e i 27^ e con una umidità relativa attorno al 50% .

Il climatizzatore è una macchina che sottrae umidità e calore dall'ambiente in cui è collocata. Rispetto ai modelli da installazione, i climatizzatori portatili hanno ilvantaggio di poter essere spostati da una stanza all'altra di una casa, e di essere trasferibili da un edificio all'alto.

L'aria calda della vostra stanza viene fattapassareattraversounabatteryraffred-data da un gas refrigerante.In talmodo cede calore e umidità ineccesso prima divenir re-immessa nell'ambiente.

Nei modelli monoblocco (Pinguino) una piccola parte diquesta aria viene utilizzataper raffreddare il gas refrigerante e quindi, divenutacalda e umida, viene rilasciata all'esterno.

Nei modelli con valigetta (SuperPinguino) il circuito si raffredda sfruttando l'aria esterna.

Ogni Pinguino e SuperPinguino cui esere usato ancche in funzione di sola ventilazione.

Per approffondimenti e chiari-menti, potete rivolgervia:

oppure contattare il nostro sito internet: www.delonghi.it

Predisposizione all'uso

DISPOSITIONE DELL'UNITA'INTERNA

Installare l'apparecchio all'interno del locale da condizionare. In genere vicino una finestra o in anni caso vicino ad una parete perimetrale. L'unità interna deve essere posizonata "in piano", serviri sincei anche dei fermaruote 25 in dotazione. L'unità interna non deve ave ostacoli sulla zona di aspirazione (griglia di aspirazione) nella zona di emissione (griglia di uscita ?

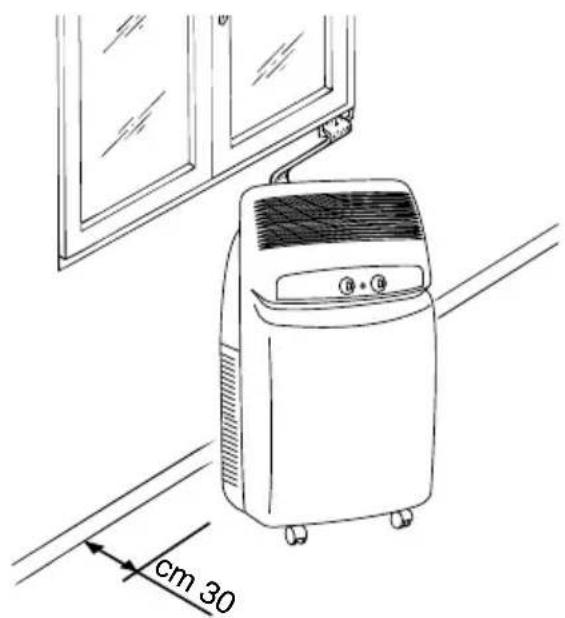

NOTA: La distance dell'apparecchio delle pareti deve essere di almeno 30~cm

DISPOSIZIONE DELLA GUAINA DI COLLEGAMENTO

La guaina che collega l'unità esterna a quella interna cui passare:

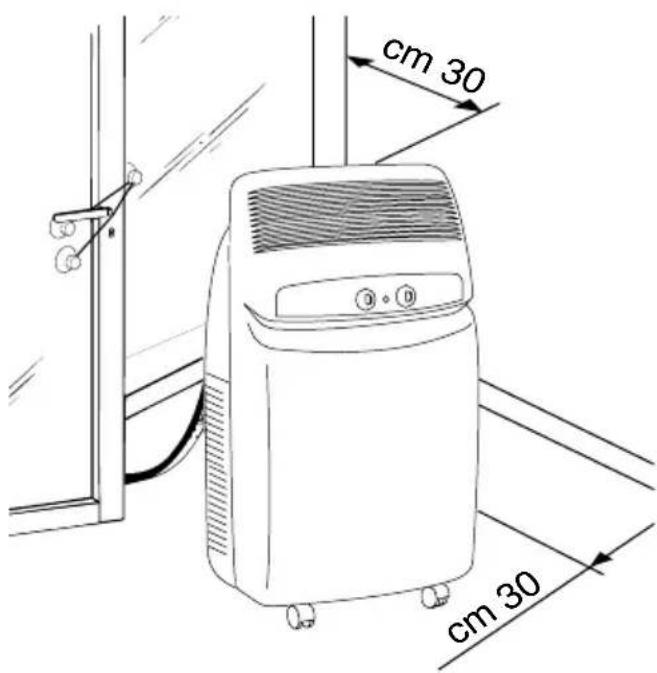

a) Da una fessura di finestra o porta socchiusa;utilizzate le ventose che non sispalanchi.

b) Attraverso una piccola fessura (5.5 cm x 2,5 cm) ricavata nella parte inferiore di una porta o nel telaio di una finestra, utilizzando la cornice per guaina i3 dota-zione.

Predisposizione all'uso

DISPOSIZIONE DELL'UNITA'ESTERNAT

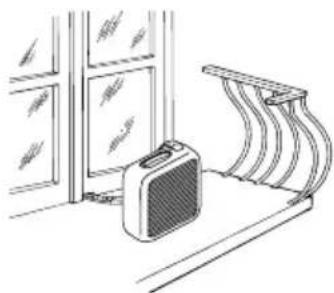

L'unità esterna può essere appoggiata su una terrazza o balcone. In quello caso non è necessario l'uso delle staffe.

L'unità esterna può essere appesa ad un muro con le apposite staffe 15h quello caso, procedere come segue:

1) fissare la staffa 15 muro facendo attenzione che sia posizionata come indicato in figura (per la foratura, avvalersi della dima ricavata sul coperchio in polistirolo dell'imballo);

2) avvitare i blocchetti
supporto 16 all'unita esterna con le viti M4mm 20 in dota ne (facendo attenzione a posizionarli con il foro per la vite sulla parte superiore;

3) agganciare quindi l'unità esterna alle staffe fissandola, poi con la vite M6mm 20

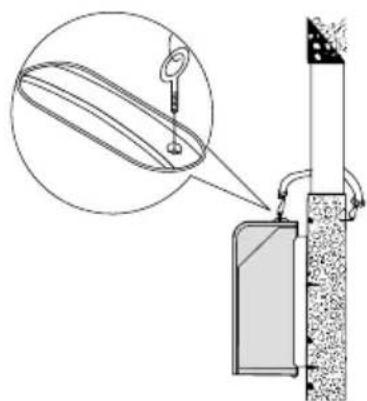

In alternatively per installazioni provvisorie, è possibile sospendere l'unità esterna come indicato in figura. In questo caso si utilizzeranno le cinghie dotazione agganciateagli occhielli ima di inseire gli occhieli, togliere i tappi in gomma.

L'unità esterna cuièssere installata sopra o allo stesso livllo dell'unità interna, purché il dislivllo non superi 1,5 m.

L'unità esterna non deve ave ostacoli né sull'aspirazione né sulla mandata d'aria.

La distanza minima tra lo schienale e la parente deve essere di 6 cm.

L'acqua di condensa che si forma durante il funzionamento in condizioniamento (funzionamento estivo)iene smaltita per evaporazione dall'unità esterna.

In casi particulari,se I'umidità è eccessiva,per smaltire la condensa è necessario utilizzato il

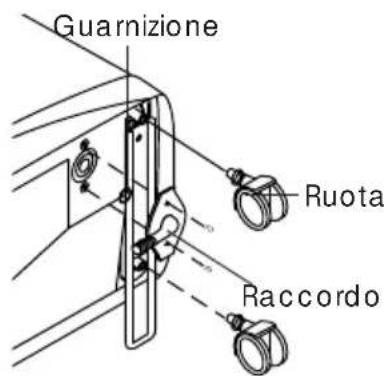

raccordo di drenaggio condensa 21 in dotazione, che deve essere montato sul basamento dell'unità esterna (vedi figura), dopo aver molto il tappo di gomma.

É consigliabile proteggere l'unità esterna da pioggia, neve, da gocciolamenti dai tutti e dal sole.

Accensione e selezione delle funzioni

COLLEGAMENTO ALLA RETE ELETTRICA EACCENSIONE DELL'APPARECCHIO

1. Prima di collegare la spina alla presa di corrente, bisogna verificare che:

2. la tensione di rete sia conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;

3. la presa e la linea di alimentazione elettrica siano dimensionate per sostarare il carico richiesto:
4. la presa sia del tipo adatto alla spina, altrimenti far sostituire la presa stessa;
5. la presa sia collegata con un efficace impianto di terra. La casa costrutrice declina agli responsabilità nel caso qu'esta norma antinfortunistica non fosse rispettata.

Il cavo di alimentazione deve essere sostituito solo da personale technique specializzato.

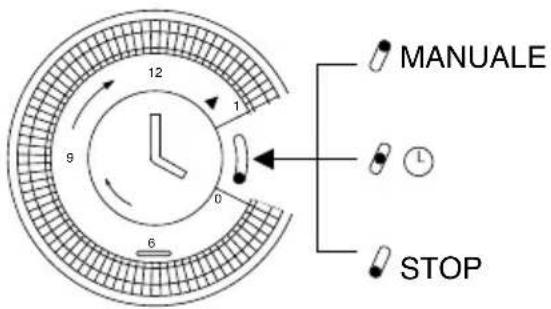

1. Prima di impostare la funzione desiderata, verificare che l'interruttore posito sul timer 7 sua sulla posizione 1 (manuale). Se desiderate utilizzato il timer, posizzionate l'interruttore sulla posizione intermedia.

TIMER: REGOLAIZIONE DELL'ORA

Il programmatore/timer, come tutti gli orologi, deve essere regolato sull'ora esatta. Supponendo che siano le 16 ruotare le lancette in senso orario (seguire il senso della freccia) fino a impostare le ore 16.

N.B.: Mai ruotare il quadrante in senso opposito!

Il timer è un orologio elettrico e funziona solo finché la spina è collegata alla rete elettrica. Ogniqualvolta la spina viene staccata o manca la corrente, il timer si ferma (l'orologio rimane "indietro") e può essere necessaria una nuova regolazione dell'ora.

TIMER: PROGRAMMAZIONE

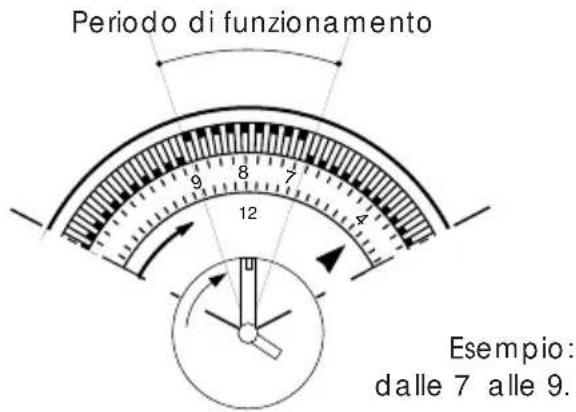

1) Impostare i periodi di funzionamento spingendo versuso l'esterno tutti i dentini compresi nell'intervallo desiderato (ogni dentino sono 15 minuti).
3) Verificare che il timer indichi l'ora esatta (vedi regolazione dell'ora).
4) Scegliere la funzione desiderata seguendo le istruzioni della pagina seguente.

Cosi predisisto l'apparecchio ripetera ogni giorno il programma prefissato.

N.B.: Nel caso si desideri escludere il funzionamento "con timer", non è necessario variate il programma; è sufficiente portare l'interrutto sulla posizione 1 (manuale).

Selezione delle funzioni

COME CLIMATIZZARE

A climatizzatore spento, Il selettore di funzioni 12 è in posizione “O”. Per farlo operare in funzione climatizzazione, procedere come segue:

1. Ruotate la manopola selettore funzioni in senso orario:

2. Posizioniando il symbolo cristallo * gran de in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla massima velocità di ventilazione

3. Posizionando il symbolo cristallo piccolo in corrispondenza dell'indice di riferimento l'apparecchio operera in funzione climatizzazione alla minima velocità di ventilazione.
4. Scegliete ora la temperatura desiderata ruotando la manopola termostato ambiente.

Nota

La temperatura non è espressa in gradi. Vi suggeriamo pertanto di ruotate la manopola termostato ambiente sulla posizione di massimo freddo.; quando la temperatura ottenua nell'ambiente sare那一 bella di comfort desiderato, potrete ruotare lentamente la manopola del termostato in senso orario fino a quando il termostato interverrà spegnendo il funzionamento. Così facendo avrete programmaticato l'apparecchio sull'esatto grado di comfort che il termostato manterrà automaticamente consentendo Vi al tempo stesso un notevole risparnio energetico. Ogni volta che il climatizzatore raggiunge la temperatura obiettivo, continuera ad operare in funzione di sola ventilazione.

COME VENTILARE

Ruotate il selettore delle funzioni in senso antiorario.

• Posizione il symbolo ventola grande

in corrispondenza dell'indice di riferimento l'apparecchio funzionera in funzione purificazione alla massima velocità di ventilazione.

• Posizionando il symbolo ventola piccolo

in corrispondenza dell'indice di riferimento l'apparecchio funzionera in funzione purificazione alla minima velocità di ventilazione.

PER DETERMINARE L'ARRESTO COMPLETO DELL'APPARECCHIO, RIPORTATE IL SELETTORE DI FUNZIONE IN POSIZIONE DI "●" E SCOLLEGATE LA SPINA.

QUESTO APPARECCHIO UTILIZZA UN ESCLUSIVO SISTEMA DI RICICLO DELLA CONDensa PER SMALTIRE L'ECCESSO DI UMIDITA.

IN CONDIZIONI NORMALI, LA CONDENSA VIENE SMALTITA AUTOMATICAMENTE.

IN CONDIZIONI DI ELEVATA UMIDITA POTRA ESSERCI UN ECCESO DI CONDENSA NELLA TANICA SEGNALATO DALL'ACCENSIONE DELLA SPIA 13N QUESTO

CASO SARA SUFFICIENTE SVUOTARE LA

L'AVVIO DELLE FUNZIONI PUO SUBIRE DEI LIEVI RITARDI RISPETTO ALLA ROTAZIONE DEL SELETTORE.

Consigli

Ci sono alcune avventenze da seguire per ottener il massimo rendimento dal climatizzatore:

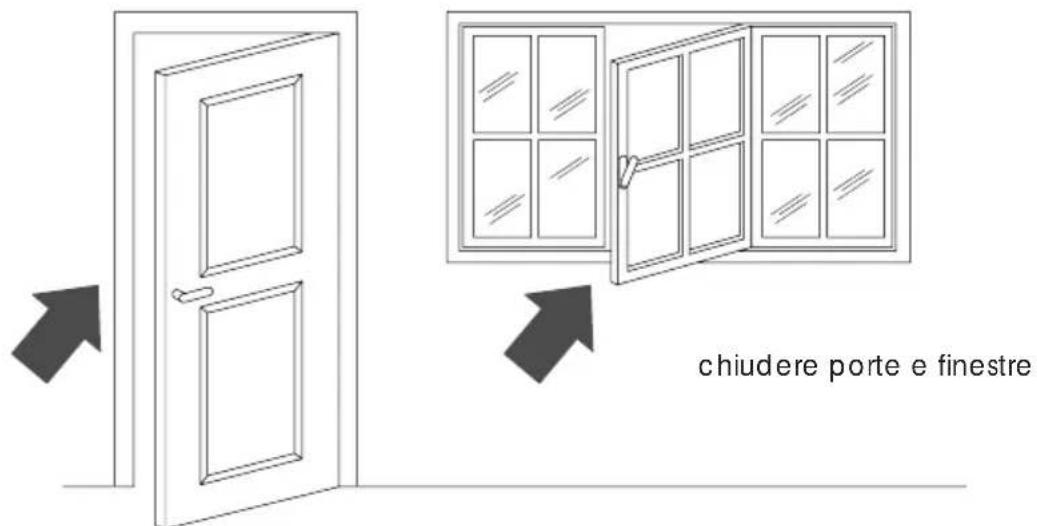

• chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installazioneattraverso un foro nella parete. In tal caso è consigliabile lasciare uno spiraglioattraverso una porta o finestra, cosi da garantire il giustochio d'aria.

Nonutilizzare l'unita interna in ambienti adalto tasso di umieita (es.lavanderia).

Non utilizzato l'unità interna in ambiente esterno.

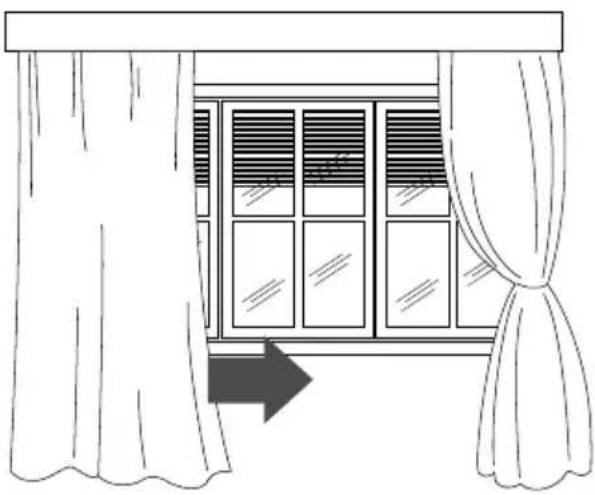

Proteggete la stanza delle espositioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estremamente economico;

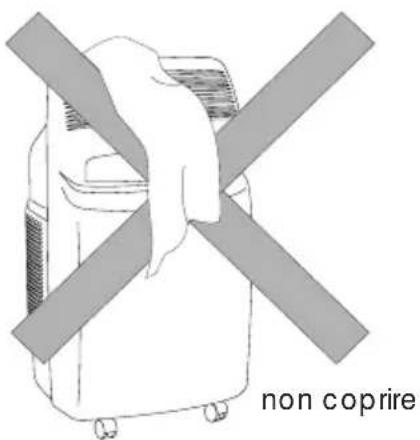

Non appoggiare oggetti sul climatizzatore;
Non ostacolare l'aspirazione e la mandata d'aria;
- Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

abbassare le persiane o tirare le tende

• Controllare che il climatizzatore sia posizionato su un pavimento "in piano". Inserire eventually i2 fermaruote to le ruote anteriori.

Pulizia

Prima diogni operazione di pulizia o di manutenzione, spegnete l'apparecchio posizionando il selettore su "i" e staccate sempre la spina alla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sia soltanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua.

Precauzioni

Mai usare benzina, alcohol o solventi per la pulizia. Mai spruzzare liquido insetticida o similii.

PULIZIA DEI FILTRI ARIA.

Per mantenere inalterata l'efficienza del vosto climatizzatore pulite il filtro antibattericogni settimana.

I filtri per la purificazione dell'aria si trovano in corrispondenza delle due griglie di aspirazione.

Per la pulizia dei filtri sare quindi necessario:

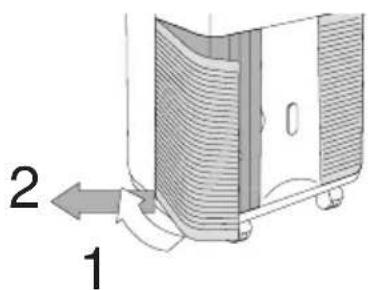

1. Rimuovere le griglie di aspirazione, ruotandole verso l'esterno (vedi fig. F)

fig.F

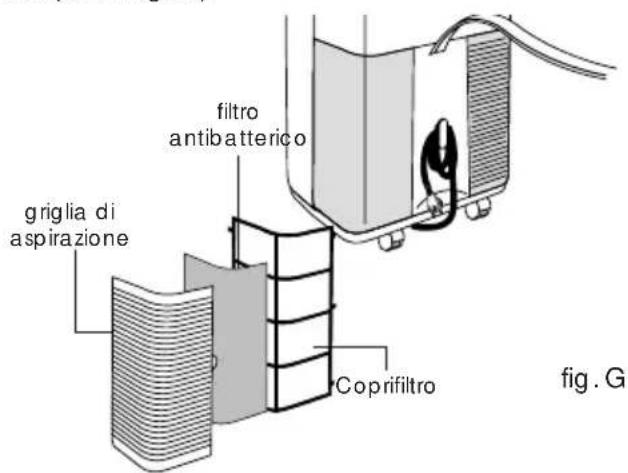

1. Rimuovere il portafiltro sede del filtro anti-batterico sganciandolo alla griglia esterna.(vedi fig.G)

Per togliere la polvere depositata sul filtro antibatterico usare un aspirapolvere. Se è molto sporco immergetelo in acqua tiepida risciacquando più volte. La temperatura del'acqua va mantenuta sotto i 40^ C.

Dopo averlo lavato, lasciate asciugare il filtroproima di reinserirlo.

Il Vostro apparecchio è predisporto per l'uso di filtri FiltRETE™ che rimuovono impurità fino a 0.1 micron di dimensione, filtrando particolati di agli genere e perfino batteri. Eventualmente potrete acquistare quello articolo come ricambiato presso i centri assistenza autorizzati.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicuratevi che l'impianto di messa a terra sia efficiente. Osservate scrupolosamente le normedi installmente.

OPERAZIONI DI FINE STAGIONE

Fate uscire l'acqua della bacinella di raccolta togliendo il tappo del tubo di drenaggio 11.

Pulite i filtri antibatterici e fatei asciugare bene prima di reinseriri.

Coprite l'apparecchio con un sacchetto di plastica per evitare che si impolveri.

Se qualcosa non funziona…

PROBLEMCAUSE RIMEDI

Il climatizzatore non funziona	· manca la corrente · la spina non è inserita · il selettore di funzione è in posizione “O” · la levetta del timer è su STOP · la levetta del timer è sulla posizione “funzionamento con timer” è l’timer non è impostato correttamente	· attendere · insertire la spina · spostare il selettore nella posizione desiderata · portare la levetta del timer sulla posizione manuale · reimpostare il timer seguito le istruzioni di pag. 8.
Il climatizzatore funziona solo per poco tempo	· è intervenuto il termostato · ci sono degli ostacoli sull’aspirazione della unità esterna · il ventilatore è bloccato	· ruotare la manopola termostato in senso contrario · togliere gli eventuali ostacoli · chiamare il Centro Assistenza
La spia bacinella piena è accesa	· l’acqua di condensa non viene scaricata verso l’esterno	· scaricare l’acquatramite il tubetto di scarico
Il climatizzatore funziona ma non rinfresca laStanza	· finestre aperte · nellaStanza sta funzionando quale fonte di calore (bruciatore, lampada etc.) oppure vi sono molte persone · termostato regolato troppo alto · filtrari aria intasati · il climatizzatore ha una potenzialità non adeguata alle conditioni o alle dimensioni del’ambiente	· chiudere la finestra · eliminare la fonte di calore · abbassare il termostato · pulire/sostituire i filtri

Garanzia/caratteristiche tecniche

GARANZIA

All'apparecchio troverete applicata una tasca contentente l'elenco dei Centri Assistenza e la garanzia. Ricordatevi che la garanzia ha validità solo se accompagnata da un documento fiscale che comprovi l'acquisto oppure convalidata dal negotiante.

ASSISTENZA TECHNICA

Conservate l'elenco dei Centri Assistenza Tecnica ed individuate il Centro più vicino a voi.

CONDITIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza 21 ÷ 32^ C

Temperatura esterna 21÷ 43^

CARATTERISTIC TECHNICHE

Tensionedi

alimentazione vedere targa caratteristica

Potenza max.assorbita

Potenza frigorifera*

Numero di velocità ventilatore 2

Portata aria max. 460 m 3 / h

Dimensioniunita interna:

• larghezza 452 mm
• altezza 800 mm
• profondita 415 mm
• peso 35 kg

Dimensioniunita esterna:

• larghezza 465 mm
• altezza 480 mm
• profondità 240 mm

• peso 12 kg

• Condizioni standard:

Temperatura interna

27^ C

47% umidità relativa

35^ C

Temperatura esterna

41% umidità relativa

Questo appearecchio contiene sostanze che liberate nell'atmosfera danneggiano lo strato di ozono perché si raccomanda di non perforare il circuito frigorifero della macchina. Alla fine della sua vita utile, consegnate il climatizzatore presso gli apposti centri di raccolta.
