Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	2000 W (7000 BTU)
Classe énergétique	A
Niveau sonore	65 dB(A)
Fonctionnalités supplémentaires	Déshumidification, ventilation, programmable
Dimensions (L x P x H)	43 x 39 x 76 cm
Poids	30 kg
Type de gaz réfrigérant	R290
Installation	Facile à installer avec kit de fenêtre inclus
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans
Utilisation recommandée	Pour des pièces jusqu'à 70 m²
Accessoires inclus	Tuyau d'évacuation, télécommande

FOIRE AUX QUESTIONS - Pinguino PAC F200 DELONGHI

Comment installer le DELONGHI Pinguino PAC F200 ?

Pour installer le DELONGHI Pinguino PAC F200, commencez par placer l'appareil près d'une fenêtre. Fixez le kit de fenêtre fourni en suivant les instructions du manuel. Assurez-vous que le tuyau d'évacuation est correctement connecté à l'arrière de l'unité.

Pourquoi mon DELONGHI Pinguino PAC F200 ne refroidit-il pas correctement ?

Vérifiez que les filtres à air sont propres et non obstrués. Assurez-vous également que les fenêtres et les portes sont fermées pour éviter les infiltrations d'air chaud. Si l'unité fonctionne en mode déshumidification, elle peut ne pas refroidir autant qu'en mode climatisation.

Comment nettoyer le filtre à air du DELONGHI Pinguino PAC F200 ?

Pour nettoyer le filtre à air, retirez-le de l'appareil, puis rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place. Il est conseillé de nettoyer le filtre tous les 15 jours d'utilisation.

Quelle est la consommation énergétique du DELONGHI Pinguino PAC F200 ?

Le DELONGHI Pinguino PAC F200 a une classe énergétique de A, ce qui indique une bonne efficacité énergétique. Sa consommation varie en fonction de l'utilisation, mais en moyenne, il consomme environ 1,5 kW.

Comment régler la température sur le DELONGHI Pinguino PAC F200 ?

Pour régler la température, utilisez le panneau de contrôle de l'appareil ou la télécommande fournie. Appuyez sur le bouton 'Temp' pour augmenter ou diminuer la température souhaitée.

Mon DELONGHI Pinguino PAC F200 émet un bruit étrange, que faire ?

Si l'appareil émet un bruit étrange, vérifiez qu'il est bien nivelé et stable. Assurez-vous qu'aucun objet n'entrave le ventilateur. Si le problème persiste, contactez le service client de DELONGHI.

Comment vider le réservoir d'eau du DELONGHI Pinguino PAC F200 ?

Pour vider le réservoir d'eau, débranchez l'appareil et localisez le robinet de vidange à l'arrière. Placez un récipient sous le robinet et ouvrez-le pour laisser l'eau s'écouler.

Le DELONGHI Pinguino PAC F200 peut-il être utilisé comme déshumidificateur ?

Oui, le DELONGHI Pinguino PAC F200 peut être utilisé en mode déshumidification. Pour activer ce mode, sélectionnez l'option 'Déshumidification' sur le panneau de contrôle.

Quelle superficie peut couvrir le DELONGHI Pinguino PAC F200 ?

Le DELONGHI Pinguino PAC F200 est conçu pour refroidir des espaces allant jusqu'à 70 m², en fonction des conditions d'isolation de la pièce.

MODE D'EMPLOI Pinguino PAC F200 DELONGHI

Nous vous remercions d'avoir choisi un produit De'Longhi, le plus important fabricant mondial de climatiseurs portables. Des années d'expérience dans le monde entier nous permettent d'améliorer constamment la qualité et les performances de Pinguino. Nous sommes certains que vous serez immédiatement satisfait de votre achat et que vous profiterez pendant longtemps de la fraîcheur et du bien-être que Pinguino crée. Nous vous prions de bien vouloir consacrer un peu de temps à la lecture de ce mode d'emploi et de le conserver soigneusement. Ses conseils vous permettront d'obtenir les meilleurs résultats de votre Pinguino en toute sécurité.

Le climatiseur portable pinguino

Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24°C et 27°C et avec une humidité relative d'environ 50%.

Le climatiseur est un appareil qui enlève l'humidité et la chaleur de la pièce dans laquelle il est placé. Par rapport aux modèles à installation fixe, les climatiseurs portables représentent l'avantage de pouvoir être non seulement déplacés d'une pièce à l'autre d'une maison mais aussi transportés d'un édifice à un autre.

L'air chaud de votre pièce, sous l'effet du gaz réfrigérant, passe à travers une batterie de refroidissement où il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.

Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant ; ensuite, devenue chaude et humide, elle est évacuée vers l'extérieur. Dans les modèles avec unité extérieure (SuperPinguino) le circuit se refroidit en exploitant l'air extérieur.

Tous les climatiseurs Pinguino et SuperPinguino peuvent être également utilisés en mode seulement ventilation.

Pour tous renseignements complémentaires, vous pouvez contacter notre site Internet:

www.delonghi.it

Avertissements

• Cet appareil a été conçu pour la climatisation des locaux domestiques et il ne doit pas être destiné à d'autres usages.
• Il est dangereux de modifier ou ALTERER de n'importe quelle façon les caractéristiques de l'appareil.
• L'appareil doit être installé selon les normes en vigueur dans le pays d'installation.
• Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de Service Après-Vente agréés par la Fimé de construction. Les réparations effectuées par un personnel non qualifié peuvent être dangereuses.
• Cet appareil doit être exclusivement utilisé par des adultes: ne pas laisser des enfants jouer avec le climatiseur.
• Cet appareil doit être relié à une efficace installation de mise à la terre. Faites contrôler l'installation électrique par un electricien qualifié.
• Evitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
• Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise de courant.
• Ne tirez pas sur le cordon d'alimentation électrique que pour déplacer l'appareil.
• N'installez pas l'appareil dans des locaux où l'air peut contenir du gaz, de l'huile, du soufre ou tout près de sources de chaleur.
• Attendez toujours 3 minutes au moins avant de remettre en marche l'appareil après qu'il a été éteint.
• Ne déposez pas d'objets lourds ou chauds sur l'appareil.
• Nettoyez les filtres anti-bactéries au moins une fois par semaine.
• Evitez d'utiliser des appareils de chauffage tout près du climatiseur.
• En cas de transport, l'appareil doit rester en position verticale ou être déposé sur un côté. Avant le transport, veillez à vider la cuvette recueillant l'eau de condensation ainsi que la bassine. Après un transport, attendez au moins 1 heures avant de mettre l'appareil en marche.
• Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les conteneurs spéciaux pour le recyclage de ce type de déchets.

Installation de l'unite interne

Installez l'appareil à l'intérieur de la pièce à climatiser. Généralement, près d'une fenêtre ou de toute façon tout près d'un mur extérieur. L'unité interne doit être placée sur un plan horizontal, en utilisant également les cale-roulettes fournis avec l'appareil.

Vérifiez s'il n'y a aucun obstacle dans la zone d'aspiration (grille d'aspiration 8) et dans la zone d'expulsion (grille de sortie 2 de l'unité interne.

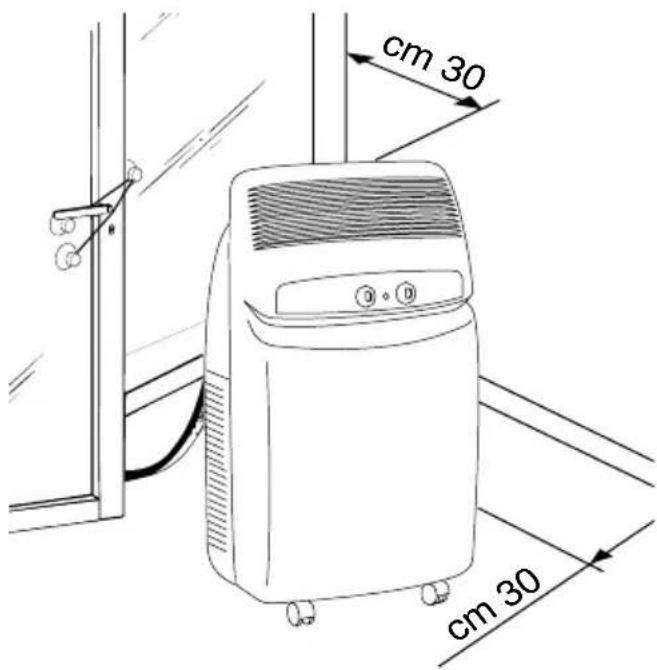

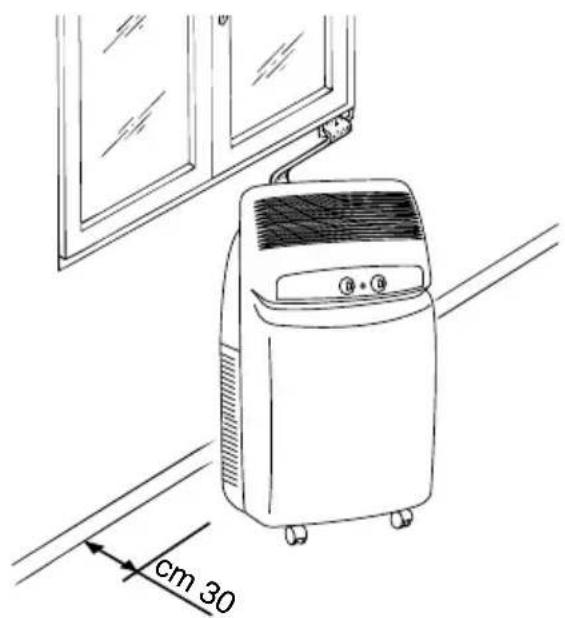

REMARQUE: L'appareil doit se couvrir à une distance minimale de 30 cm par rapport aux murs de la pièce.

POSITIONNEMENT DE LA GAINE DE RACCORDEMENT Vous pouvez faire passer la gaine qui relie l'unité externe à l'unité interne:

a) à travers l'entrebaillement d'une fenêtre ou d'une porte entrouverte ; utilisez les ventouses fournies pour empêcher son ouverture complète.

b) à travers un petit passage (5,5 cm x 2,5 cm) réalisé dans la partie inférieure d'une porte ou sur le châssis d'une fenêtre, en utilisant le cadre pour gaine fourni avec l'appareil.

Positionnement de l'unite externe

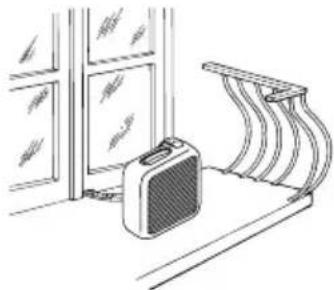

L'unité externe peut être placée sur le sol d'une terrasse ou d'un balcon. Dans ce cas, il n'est pas nécessaire d'utiliser les brides.

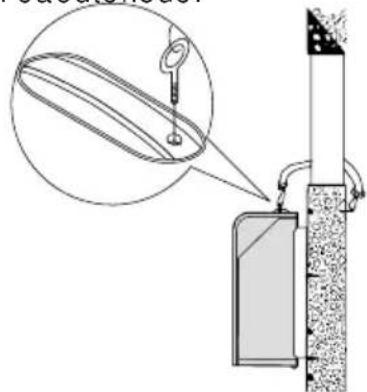

L'unité externe peut être fixée au mur au moyen des bridesnevues à cet effet.

Dans ce cas, procédez de la manière suivante:

1) fixez la bride au mur en veillant à la positionner comme illustré à la figure ci-contre (pour le perçage des trous, vous pouvez utiliser le gabarit présent sur le couvercle en polystyrène de l'emballage)

2) vissez les blocs de support 16 sur l'externe à l'aide des vis M4mm 20 fournies avec l'appareil (en veillant à les positionner avec le trou pour la vis sur la partie supérieure);

3) Accrochez ensuite l'unité extérieure aux bridés en la fixant ensuite avec la vis M6mm 20

Il est également possible, dans le cas d'installations provisoires, de suspendre l'unité externe comme illustré à la figure ci-dessous. Dans ce cas, utilisez les courroies fournies qui doivent être accrochées aux œillets 18 avant d'insérer les œillets, enlevez les bouchons en caoutchouc.

L'unité externe peut être installée au-dessus ou au même niveau que l'unité interne, à condition que la dénivellation ne dépasse pas 1,5 m.

Veillez à ce qu'il n'y ait aucun obstacle tant sur l'aspiration que sur le refoulement de l'air de l'unité externe.

Laissez une distance minimale de 6 cm entre le dos de l'appareil et le mur.

L'eau de condensation qui se forme pendant le fonctionnement en climatisation (fonctionnement en été) est éliminée par évaporation

par l'unité externe. Dans des cas particuliers, lorsque l'humidité est trop élevée, il est nécessaire d'utiliser le raccord de drainage 21 fourni avec l'appareil

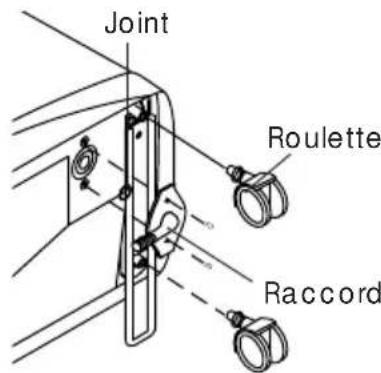

pour éliminer l'eau de condensation. Ce raccord doit être monté sur la base de l'unité externe (voir figure) après avoir enlevé le bouchon de caoutchouc.

Il est conseillé de protéger l'unité externe contre la pluie, la neige, les gouttes d'eau provenant des toits et le soleil.

Branchement au RESEAU electrique et mise en MARCHE de l'appareil

1. Avant de brancher la fiche dans la prise de courant, vérifie si :
2. la tension du secteur correspond bien à la tension indiquée sur la plaque signalétique apposée sur la partie arrête de l'appareil;
3. la prise et la ligne d'alimentation électrique sont en mesure de supporter la charge de l'appareil;
4. la prise est appropriée à la fiche de l'appareil; en cas d'incompatibilité, faites remplaçer la prise;
5. La prise est reliée à une installation de mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de cette norme pour la prévention des accidents.

En cas de remplacement du câble d'alimentation, mettez-vous en contact avec du personnel spécifique.

1. Avant de sélectionner la fonction souhaitée, vérifiez si l'interrupteur situé sur la minuterie est sur la position 1 (manuel). Si vous souhaitez utiliser la minuterie, placez l'interrupteur sur la position intermédiaire.

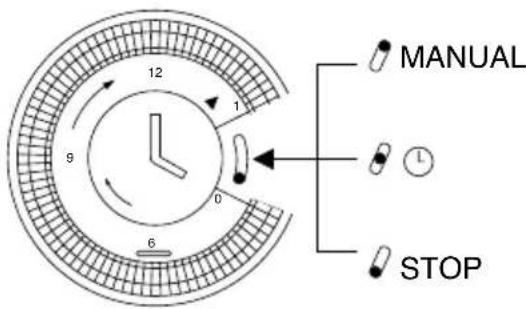

Minuterie: mise à l'heure

La minuterie/programmateur, comme toutes les horloges, doit être mise à l'heure. Par exemple, s'il est 16 heures, vous devez tourner les aiguilles dans le sens des aiguilles d'une montre (en suivant le sens de la flèche) de manière à régler 16 heures.

N. B. : Ne faites jamais tourner le cadran dans le sens inverse !

La minuterie est une horloge électrique qui ne fonctionne que si la fiche est branchée sur le secteur. Chaque fois que la fiche est débranchée ou que le courant est coupé, la minuterie s'arrête (l'horloge retarde) et une nouvelle mise à l'heure peut s'avérer nécessaire.

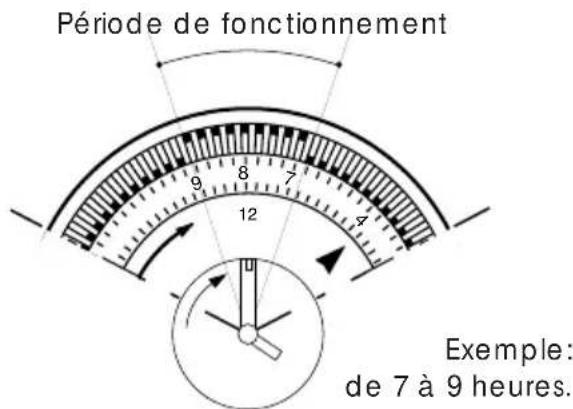

Minuterie: programmation

1) Sélectionnez les périodes de fonctionnement en poussant vers l'extérieur toutes les petites dents comprises dans l'intervalle souhaité (chaque dent correspond à 15 minutes). 3) Vérifiez que la minuterie indique l'heure exacte (voir mise à l'heure). 4) Choisissez la fonction souhaitée en suivant les instructions de la page suivante.

Ainsi programmé, l'appareil répétera le programme prédéfini tous les jours.

N. B. : Si vous souhaitez exclure le fonctionnement "par minuterie", il n'est pas nécessaire de modifier le programme ; il suffit d'amener l'interrupteur sur la position 1 (manuel).

Comment climatiser

Lorsque le climatiseur est éteint, le sélecteur de fonctions est sur la position "O". Pour actionner la fonction de climatisation, procédez de la manière suivante:

1. Tournez le bouton du sélecteur de fonctions dans le sens des aiguilles d'une montre:
2. En faisant coincider le grand symbole du cristal avec l'index de ré
3. En faisant coïncider le petit symbole du cristal * avec l'index de référence, l'appareil fonctionnera en mode climatisation à la vitesse minimale de ventilation.
4. Choisissez à présent la température souhaitée en tournant le bouton du thermostat d'ambiance.

Remarque

La température n'est pas exprimée en degrés. Nous vous conseillons, par conséquent, de tourner le bouton du thermostat d'ambiance sur la position de froid maximal : quand la température obtenue dans la pièce sera la température de bien-être souhaitée, tournez lentement le bouton du thermostat dans le sens des aiguilles d'une montre jusqu'à un moment où le thermostat intervendra pour couper le fonctionnement de l'appareil. Vous aurez ainsi programmé le climatiseur sur le degré exact de confort souhaité que le thermostat maintiendra automatiquement, vous permettant d'obtenir en même temps une économie d'énergie considérable. Lorsqu'il intervient, le thermostat provoque une interruption momentanée de la fonction de climatisation et le climatiseur continuera à fonctionner en mode de ventilation seulement.

Tournez le sélecteur de fonctions dans le sens inverse à celui des aiguilles d'une montre.

• En plaçant le grand symbole en face de l'index de référence, l'appareil fonctionnera comme purificateur d'air à la vitesse maximale de ventilation.
• En plaçant le petit symbole en face de l'index de reférence, l'appareil fonctionnera comme purificateur d'air à la vitesse minimale de ventilation.

POUR ARRÉTER COMPLÉTEMENT L'APPAREIL, PLACEZ LE SELECTIONT DE FONCTIONS SUR LA POSITION "O" ET DÉBRANÇEZ LA FICHE.

CET APPAREIL UTILISE UN SYSTEME EXCLUSIF DE RECYCLAGE DE LA CONDENSATION POUR ELIMINER L'EXCÉS D'HUMIDITE.

DANS DES CONDITIONS NORMALES, LA CONDENSATION EST ÉLIMINÉE AUTOMATIQUEMENT.

DANS DES CONDITIONS D'HUMIDITE ELEVEE, UN EXCES D'EAU DE CONDENSATION PEUT S'ACCUMULER DANS LE RÉSERVOIR, SIGNALÉ PAR L'ÉCLAIRAGE DE LA LAMPE TÉMOIN. DANS CE CAS, IL SUFFIT DE VIDER LE RÉSERVOIR.

LE DEMARRAGE DES FONCTIONS PEUT SUBIR UN LEGER RETARD PAR RAPPORT A LA ROTATION DU SELECTIONTUR.

Conseils pratiques

Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatiseur:

• rebaillement d'une porte ou d'une fenêtre afin de garantir un bon renouvellement de l'air dans la pièce.
• Ne pas installer l'unité interne dans des endroits humides.
• Ne pas utiliser l'unité interne à l'extérieur.

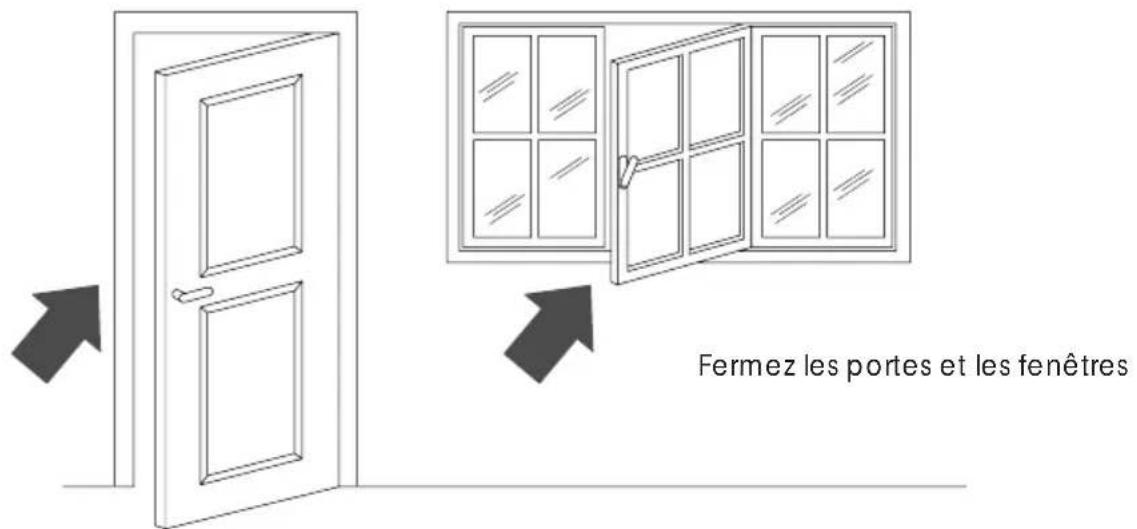

Pour garantir un fonctionnement extrêmement économique de votre climatiseur, n'exposez pas la pièce aux rayons directs du soleil, en fermant les rideaux et/ou en baissant partiellement les stores. - Ne déposez pas d'objets sur votre climatiseur. - N'obstruez pas l'aspiration et le refoulement de l'air. Assurez-vous qu'il n'y ait pas de sources de chaleur dans la pièce.

Baissez les stores ou fermez les rideaux.

• Contrôlez que le climatiseur soit positionné sur un sol "parfaitement plat". Insérez éventuellement les 2 cale-roulettes [85] sous les roulettes avant.

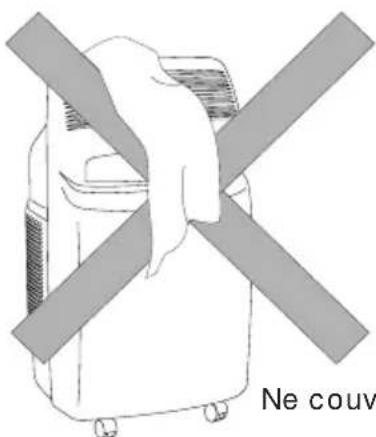

Ne couvrez jamais l'appareil.

Entretien

Avant d'effectuer toute opération de nettoyage ou d'entretien, éteignez l'appareil en plaçant le sélecteur sur "O" et débranchez derniers la fiche de la prise de courant.

Nettoyage du MEUBLE exterieur

Nous vous conseillons de nettoyer l'appareil avec un chiffon tout simplement humide et de l'essuyer avec un chiffon sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.

N'utilisez jamais d'essence, d'alcool ou de solvant pour le nettoyage. Ne vaporisez jamais de liquide insecticide ou similaire.

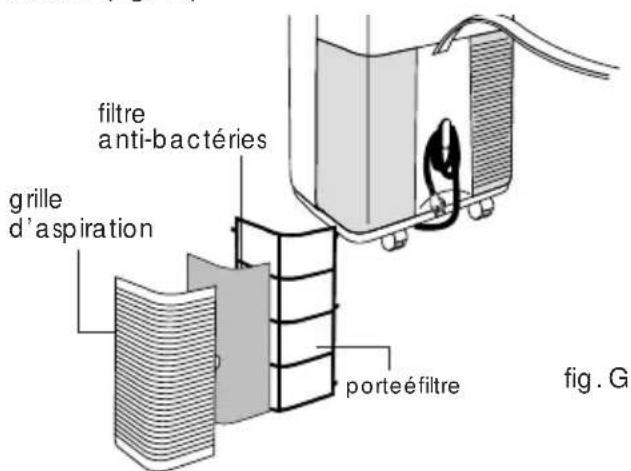

Nettoyage des filtres à air

Pour maintenir intacte toute l'efficacité de votre climatiseur, nous vous conseillons de nettoyer le filtre anti-bactéries chaque semaine.

Les filtres pour la purification de l'air se trouvent en dessous des deux grilles d'aspiration.

Pour nettoyer les filtres, il faudra donc:

1. Enlever les grilles d'aspiration, en les tournant vers l'extérieur. (fig. F)

fig. F

1. Enlever le porte-filtre siège du filtre antibactériens en le décrochant de la grille extérieure. (fig. G)

Pour enlever la poussière qui s'est déposée sur le filtre anti-bactériens, utilisez un aspirateur. Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois. La température de l'eau doit être inférieure à 40°C.

Après l'avoir lavé, laissez-le sécher avant de le remettre en place.

Votre appareil est prédisposé pour l'utilisation des filtres FILTRETEM qui captent les plus petites impuretés (jusqu'à 0,1 micron de dimension), en filtrant les particules de tout genre et même les bactéries. Vous pouvez eventuellement acheter cet article qui est disponible comme pièce de rechange auprès des centres de service après-vente.

Contrôles au début de la SAISON

Vérifiez que le cordon d'alimentation et la prise soient parfaitement intacts et assurez-vous que l'installation de la mise à la terre soit efficace. Respectez scrupuleusement les normes d'installation.

Operations a la fin de la SAISON

Videz l'eau contenue dans la bassine de stockage en enlevant le bouchon du tuyau de drainage. Enlevez la cuvette recueillant l'eau de condensation située sur la partie arrière du climatiseur, videz-la et remettez-la ensuite en place correctement. Nettoyez les filtres anti-bactéries et laissez-les sécher complètement avant de les remettre en place. Protégez l'appareil contre la poussière en le couvrant avec un sac en plastique.

Si l'appareil ne fonctionne pas normalement…

Le climatiseur ne fonctionne pas	·absence de courant ·la fiche n'est pas branchée ·le selectable de fonctions est sur la position "O" ·l'interrupteur situé sur la minuterie se trouve sur la position STOP ·l'interrupteur de la minuterie est sur la position ⊙ et estprogrammé pour ne pas fonctionner en ce moment	·attendez ·branchez la fiche ·déplacez le selectable sur la position souhaitée ·placer l'interrupteur situé sur la minuterie sur la position MANUEL ·réglaz la minuterie comme souhaité (voir page 28).
Le climatiseur ne fonctionne que pendant très peu de temps	·le thermostat est intervenu ·des obstacles sont présents sur l'airvation de l'unité extérieure ·le ventilateur est bloqué	·déployez correctement le tuyau d'évacuation ·verifiez s'il existe des obstacles empêchant l'évacuation ·faites appel au Service Avres-Vente agréé
La lampe tímoin "cuvette pleine" est allumée	·l'eau de condensation n'est pas évacuée vers l'extérieur	·évacuer l'eau par l'intermédiaire du tuyau d'évacuation
Le climatiseur fonctionne mais ne refroidit pas la pièce	·fenêtres ouvertes ·une source de chaleur (brûleur, lampe, etc.) est présente dans la pièce ou il y a beau-coup de monde dans la pièce ·le tuyau d'évacuation de l'air est sortie son logement ·filtres à air encrassés ·la puissance du climatiseur n'est pas appro-priée aux conditions et aux dimensions de la pièce	·fermez la fenêtre ·éliminez la source de chaleur ·diminuez le thermostat ·nettoyez/remplacez les filtres.

CONDITIONS DE FONCTIONNEMENT CONSEILLÉES

Température dans la pièce:....21÷32°C

Température extérieure: 21÷43°C

CARACTÉRISTIQUES TECHNIQUES

Tension d'alimentation, voir plaque signalétique

Puissance max. absorbée en climatisation

Puissance réfrigérante

Nombre de vitesses du ventilateur : 2

Volume air traité max. 460 m 3 / h

Dimensions unité interne

largeur 452mm hauteur 800 mm profondeur 415 mm poids

Dimensions unité externe:

largeur 465 mm, hauteur 480 mm, profondeur 240 mm, poids

Température interne: 27°C

47% d'humidité relative

Température externe: 35°C

41% Humidité relative

Cet appareil contient des substances qui, dégagées dans l'atmosphère, nuisent à la couche d'ozone; il est, par conséquent, conseillé de ne pas perforer le circuit frigorifique de l'appareil. Lorsque vous décidez de ne plus vous en servir, portez le climatiseur à une société de traitement des déchets autorisée.
