MANUALE UTENTE Butler 901 Combo TOPCOM

IT Destinato ad essere collegato alla rete telefonica analogica pubblica.

IT Questo prodotto funziona solo con batterie ricaricabili. Se si inseriscono batterie non ricaricabili nel ricevitore portatile e lo si ripone sulla sua base, il portatile subirà dei danni e questi NON saranno coperti dalla garanzia.

Grazie per aver acquistato questo prodotto TOPCOM. Questo prodotto è stato ideato e fabbricato con la massima cura per l'utente e l'ambiente. Poiché a noi di TOPCOM ci piace pensare al futuro del nostro pianeta e dei nostri bambini, cerchiamo di fare del nostro meglio per contribuire a salvare l'ambiente.Ecco perché abbiamo deciso di ridurre il numero di pagine delle nostre guide e dei manuali sui prodotti. Se pensate che occorrono fino a 24 alberi per produrre 1 tonnellata di carta, la pubblicazione di manuali sui prodotti in 21 lingue costa al nostro pianeta moltissimi alberi. In questo piccolo manuale fornito insieme al prodotto TOPCOM, potete trovare una breve spiegazione di come installare e usare il vostro prodotto TOPCOM. Se desiderate scoprire ancora tutte le caratteristiche del vostro nuovo prodotto TOPCOM, visitate il nostro sito web (www.tristar.eu) dove potete scaricare il manuale dell'utente completo nella vostra lingua. Così facendo, TOPCOM spera di contribuire a rendere il nostro pianeta un posto migliore, ma possiamo riuscirci soltanto con il vostro aiuto!

2 Operazioni iniziali

2.1 Utilizzo delle presenti istruzioni d'uso

Nelle presenti istruzioni d'uso le indicazioni vengono spiegate come illustrato di seguito:

Testo ..... „Display“.

Testo che appare sul display

Tasto da premere

2.2 Installazione della stazione di base

Installare la stazione di base come indicato di seguito:

1Collegare l'adattatore di rete prima alla stazione di base e successivamente ad una presa.
2Collegare un'estremità del cavo telefonico alla presa telefonica a parete e l'altra estremità alla presa sul lato posteriore della stazione di base.
3Collegare il cavo telefonico e il cavo elettrico come illustrato nell'immagine 1.

2.3 Stazione di ricarica del portatile

1 Inserire l'adatattore di rete nella presa.

2.4 Portatile

1Aprire il vano batterie come illustrato nell'immagine 2.

2 Inserire le batterie. Prestare attenzione alla corretta polarità (+ e -).
3 Chiudere il vano batterie.
4 Lasciare il portatile in carica nella stazione per 16 ore. Il LED di ricarica sulla stazione di ricarica si accende.

2.5 Tasti/display

Telefono portatile

1. Ripetizione di chiamata / freccia in alto
2. Rubrica del telefono
3. Disattiva microfono / Elimina
4. Riaggancia
5. Tasti alfanumerici
6. Blocco tastiera
7. Pausa

Stazione di base

1. Escape
   16.Menu /OK
   17.Freccia in alto
2. Ripetizione di selezione / Freccia in alto
   19.Freccia a destra
   20.Display
3. Rubrica del telefono
   22.Registro chiamate /Tasto R
   23.Freccia in basso

4. Tasti di selezione rapida (M1-M2-M3)
   25.Vivavoce
   26.Tasti alfanumerici

5. Suoneria ACCESA/SPENTA

6. Registro chiamate / Freccia in basso
   10.Accetta chiamata / Vivavoce / Tasto chiamata
7. INT / Escape
   12.Menu / OK / Tasto R
8. Display
9. LED rosso; lampeggia durante una chiamata

27.LED rosso sulla stazione di base; lampeggia durante una chiamata
28. Paging/Deviazione chiamata/Chiamata interna
29.Disattiva microfono / Elimina
30. Regolazione volume
31. Altoparlante
32. Supporto ricevitore per montaggio a parete
33. Gancio: Per riporre brevemente il ricevitore durante una conversazione in caso di montaggio a parete.

Stazione di ricarica

34.LED: Il portatile è in ricarica

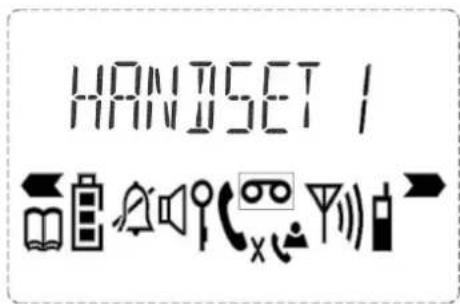

2.6 Display del portatile

HANISSET 1

PORTATILE X x = numero del portatile
	Scorri a sinistra per visualizzare gli altri numeri o il menu	Scorri a destra per visualizzare gli altri numeri o il menu
	Cerca o crea voci della rubrica telefonica	Visualizzazione livello di batteria
	Suoneria disattivata Vivavoce attivo
	Blocco tastiera attivo Nuovo messaggio vocale
	Connesso Microfono disattivato
	Nuovi numeri nel registro chiamate	L'antenna mostra la potenza del segnale di ricezione. L'antenna lampeggia quando il portatile si trova fuori dalla portata.
	Chiamata interna

2.7 Display della stazione di base

	Scorri a sinistra per visualizzare gli altri numeri o il menu	→	Scorri a destra per visualizzare gli altri numeri o il menu
	Suoneria disattivata Nuovo	m	saggio vocale
CLIP	Nuovi numeri nel registro chiamate	04	Numero di posizione del registro chiamate

Cerca o crea voci della rubrica telefonica

Vivavoce attivo

Connesso Microfono disattivato

Chiamata interna

06:32 AM 08/12 PM

Ora e data

2.8 Navigazione menu

Il telefono Butler 901 dispone di una struttura menu di semplice utilizzo. Ogni menu è composto da una serie di opzioni.

Di seguito è illustrata una panoramica dei menu del portatile e della base.

OK

ESC

1 Per aprire il menu principale premere menu/tasto OK.
2 Scorrere fino all'opzione menu desiderata.
3 Premere menu/tasto OK per richiamare altre opzioni oppure per confermare le impostazioni visualizzate.
4 Per tornare al livello precedente del menu premere il tasto Escape.

2.9 Utilizzo della tastiera alfanumerica

Attraverso i tasti alfanumerici è possibile digitare un testo. Per selezionare una lettera premere il tasto alfanumerico corrispondente ^26 . Ad es. premendo il tasto alfanumerico 5, sul display appare la prima lettera „j“. Premendo ripetutamente selezionare le altre lettere di questo tasto. Premere una volta il tasto 2 per selezionare la lettera „a“. Per inserire consecutivamente le lettere „a“ e „b“, premere prima una sola volta il tasto 2 per selezionare „a“. Attendere 2 secondi fino a che il cursore si sia spostato nella posizione successiva e ora premere due volte il tasto 2 per selezionare „b“. E' possibile eliminare le lettere inserite erroneamente con il tasto di cancellazione 📊 Il20arattere che precede il cursore viene cancellato. Muovere il cursore con il tasto freccia a sinistra / freccia a destra ◀ ⑰ ⑱/ ⑲.

3 Utilizzo del telefono

Info Questo paragrafo descrive il funzionamento della stazione di base! Per informazioni relative al funzionamento del portatile leggere il capitolo „4 Utilizzo del telefono portatile senza fili“.

3.1 Impostazione della lingua del display

1Premere menu/tasto OK.
2 Selezionare „LINGUA“ (LANGUAGE) e confermare.
3 Ora selezionare la lingua desiderata.
4 Permere OK per confermare.

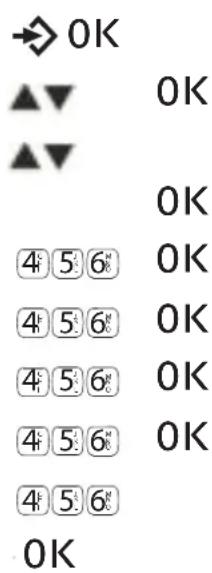

3.2 Impostazione data e ora

Info

Se è attivo il riconoscimento di chiamata (CLIP) per la propria linea telefonica e l'operatore trasmette data e ora, l'ora viene automaticamente impostata al momento della ricezione di una chiamata. Dopo essere stata impostata l'ora viene automaticamente registrata in tutti i portatili della stazione di base.

2 Selezionare,,ORA“ (TIME) e confermare.
3 Selezionare,,DATA/ORA“ (DATE TIME) e confermare.
4 Inserire l'anno e confermare.
5 Inserire il mese e confermare.
6 Inserire il giorno e confermare.
7 Inserire l'ora e confermare.
8 Inserire i minuti.
9 Permere OK per confermare.

Importante In caso di mancanza di corrente nella stazione di base la data e l'ora vanno perse.

3.3 Impostazione del formato dell'ora

OK	1Premere menu/tasto OK.
OK	2 Selezionare,,ORA“(TIME) e confermare.
OK	3 Selezionare,,FORMATO“(FORMAT) e confermare.
OK	4 Selezionare il formato dell'ora ,,24 ORE“ o „12ORE“ e confermare.

3.4 Chiamate in uscita

Effettuare una telefonata

	1 Sollevare il ricevitore o premere il tasto vivavoce.
4 5 6	2 Inserire il numero di telefono.
	3 Riagganciare il ricevitore o premere nuovamente il tasto vivavoce per terminare la conversazione.
	OPPURE
4 5 6	1 Inserire il numero di telefono.
	2 Sollevare il ricevitore o premere il tasto vivavoce.
	3 Riagganciare il ricevitore o premere nuovamente il tasto vivavoce per terminare la conversazione.

Selezionare l'ultimo numero chiamato

	1 Sollevare il ricevitore o premere il tasto vivavoce.
	2 Premere il tasto di ripetizione di chiamata.
	L'ultimo numero chiamato viene selezionato automaticamente.

Selezionare uno degli ultimi 3 numeri chiamati

○	1Premere il tasto di ripetizione di chiamata.
▲▼	2 Selezionare uno degli ultimi 3 numeri chiamati.
	3 Sollevare il ricevitore o premere il tasto vivavoce.

Chiamare un numero della rubrica del telefono

	1Premere il tasto rubrica del telefono.
▲▼ 456	2 Scorrere fino al nome desiderato oppure inserire la prima lettera del nome.

3 Premere menu/tasto OK per visualizzare il numero di telefono.
4 Sollevare il ricevitore o premere il tasto vivavoce. Il numero telefonico viene selezionato automaticamente.

3.5 Attivazione/disattivazione della modalità vivavoce

Questa funzione permette di accettare una chiamata senza dover sollevare il ricevitore oppure se il ricevitore è già stato sollevato.

1Premere il tasto vivavoce per attivare la funzione.
2 Premere nuovamente il tasto vivavoce per riattivare la conversazione sul ricevitore.

3.6 Rubrica del telefono

Nella rubrica del telefono è possibile memorizzare fino a 50 numeri telefonici e nomi. I nomi possono avere una lunghezza di 16 caratteri e i numeri possono essere lunghi fino a 24 cifre.

Aggiungere nuovi nomi e numeri di telefono

	1Premere il tasto rubrica del telefono.
OK	2 Premere OK.
	3 Selezionare,,NUOVO“(NEW ENTRY) e confermare.
OK	4 Inserire il nome e confermare.
OK	5 Inserire il numero di telefono e confermare.
	6 Ora l'apparecchio emette un tono di conferma.

Modificare nome e numero di telefono

	1Premere il tasto rubrica del telefono.
▲▼	2 Selezionare il nome spostandosi con la freccia in alto e la freccia in basso. OPPURE Inserire la prima lettera del nome.
OK	3 Premere OK.
▲▼	4 Selezionare „EDIT ENTRY“ (EDIT ENTRY) e confermare.

DEL

4 ^6 5 ^1 6 ^N 0K

4 ^G 5 ^J 6 ^N 0K

5 Per eliminare le lettere premere il tasto di cancellazione.
6 Inserire il nome e confermare.
7 Inserire il numero di telefono e confermare.
8 Ora l'apparecchio emette un tono di conferma.

Cancellare una o tutte le voci della rubrica del telefono

OK

OK

OK ESC

1Premere il tasto rubrica del telefono.

2 Selezionare il nome spostandosi con la freccia in alto e la freccia in basso.

OPPURE

Inserire la prima lettera del nome.

3 Premere OK.
4 Selezionare,,DELETE ENTRY“ (DELETE ENTRY) oppure „CANC TUTTI“ (DELETE ALL) e confermare.
5 Per confermare premere OK oppure premere il tasto Escape per tornare indietro.

3.7 Tasti di selezione rapida

E' possibile memorizzare nella stazione di base 3 numeri di selezione rapida diretta M1, M2 e M3 (ogni numero può avere al massimo 24 cifre).

Memorizzare il numero di selezione rapida (da M1 fino a M3)

M1-M2-M3

OK

OK

4 ^c 5 ^j 6 ^m 0K

4F 5N 6N 0K

1Premere uno dei tasti di selezione diretta.
2 Premere OK.
3 Selezionare,,NUOVO“ (NEW ENTRY) e confermare.
4 Inserire il nome e confermare.
5 Inserire il numero di telefono e confermare.

Ora l'apparecchio emette un tono di conferma.

Selezionare un numero di selezione rapida

M1-M2-M3

1 Sollevare il ricevitore o premere il tasto vivavoce.
2 Premere il tasto di selezione rapida.

Il numero telefonico viene selezionato automaticamente.

3 Riagganciare il ricevitore o premere nuovamente il tasto vivavoce per terminare la conversazione.

3.8 Registro chiamate

Le chiamate ricevute vengono memorizzate singolarmente nel registro chiamate (max. 30 numeri) della stazione di base e dei portatili. Il numero delle chiamate perse viene visualizzato con il messaggio „X PERSE“ (X MISSED) (X = numero delle chiamate perse) e con il simbolo CLIP lampeggiante. Premere brevemente il tasto del registro chiamate 📋 per visualizzare l'ultima chiamata.

Importante Il servizio di "visualizzazione numeri chiamanti (CLIP)" è disponibile soltanto se abilitato sulla propria linea telefonica. Per maggiori informazioni a riguardo rivolgersi al proprio operatore di rete.

Sul display viene visualizzato il numero di telefono e il nome dell'ultimo chiamante. Se il numero di telefono è più lungo di 12 cifre, premere il tasto per visualizzare le ultime cifre. Se il registro chiamate è vuoto, sul display appare il messaggio „VUOTO“ (EMPTY).

La data e l'ora di ogni chiamata ricevuta vengono visualizzate in alto a destra.

1Premere il tasto freccia in alto o freccia in basso per scorrere l'elenco.

Vicino al simbolo CLIP appare il numero di posizione della chiamata all'interno del registro chiamate.

2 Premere il tasto freccia a sinistra o freccia a destra per visualizzare il nome o il numero.

Info Se per 15 secondi non viene premuto il tasto freccia in alto o freccia in basso, il telefono torna alla modalità standby.

Al termine di una chiamata il numero chiamante rimane visualizzato sul display per circa 5-8 secondi dopo l'ultimo squillo.

Chiamata di un numero del registro chiamate

1Premere il tasto del registro chiamate.
2 Premere il tasto freccia in alto o freccia in basso per scorrere l'elenco.
3 Sollevare il ricevitore o premere il tasto vivavoce per iniziare la conversazione.

3.9 Chiamata interna di un portatile e inoltro chiamata al telefono portatile

E' possibile inoltrare una chiamata dalla stazione di base al portatile oppure parlare contemporaneamente con l'interlocutore esterno e un secondo interlocutore al telefono portatile (conferenza telefonica):

1 Tenere premuto il tasto di chiamata interna per 3 secondi fino al segnale acustico e successivamente lasciare il tasto. Sul display appare il messaggio „INTERNO“ (INT).
2 Inserire il numero del portatile. Una volta stabilita la comunicazione con il portatile, si può iniziare la conversazione interna.
3 Riagganciare il ricevitore per trasmettere la conversazione al telefono portatile. OPPURE
4 Tenere premuto il tasto di chiamata interna per ⑳3 secondi per avviare una conferenza telefonica.

4 Utilizzo del telefono portatile senza fili

Info Questo paragrafo descrive il funzionamento del telefono portatile! Per informazioni relative al funzionamento della stazione di base leggere il capitolo „3 Utilizzo del telefono“.

4.1 Modifica della lingua

OK

OK

1Premere menu/tasto OK.
2 Selezionare,,PORTATILE" (HANDSET) e confermare.
3 Selezionare „LINGUA“ (LANGUAGE) e confermare.

ESC

OK

4 Selezionare la lingua desiderata e confermare la selezione.
5 Premere il tasto Esc per tornare alla modalità standby.

4.2 Chiamate in uscita

Effettuare una telefonata

1Premere il tasto di chiamata.
2 Inserire il numero di telefono.
3 Premere il tasto di fine chiamata per terminare la conversazione.

Preselezione

1 Inserire il numero di telefono.
E' possibile correggere un numero errato con il tasto di disattivazione microfono.
Se per 10 secondi non viene premuto alcun tasto, il numero scompare e il portatile torna automaticamente alla modalità standby.

2 Premere il tasto di chiamata.
Il numero telefonico viene selezionato automaticamente.
3 Premere il tasto di fine chiamata per terminare la conversazione.

Selezionare l'ultimo numero chiamato

1Premere il tasto di chiamata.
2 Premere il tasto di ripetizione di selezione.
L'ultimo numero chiamato viene selezionato automaticamente.
3 Premere il tasto di fine chiamata per terminare la conversazione.

Durante una chiamata in arrivo il portatile e la stazione di base suonano, inoltre sul portatile e sulla stazione di base lampeggia il LED

Utilizzo del telefono portatile

„Segnale visivo di chiamata“ (vedi punto 14 nell'immagine 3 e punto 27 nell'immagine 4).

1Premere il tasto di accettazione di chiamata per iniziare la conversazione.
2 Premere il tasto di fine chiamata per terminare la conversazione.

4.4 Attivazione/disattivazione della modalità vivavoce

Durante la conversazione:

1Premere il tasto vivavoce per attivare la funzione.
2 Premere nuovamente il tasto vivavoce per riattivare la conversazione sul portatile.

4.5 Blocco tastiera

Quando il blocco tastiera è attivato, i tasti in modalità standby non hanno alcuna funzione (ad eccezione del tasto di blocco tastiera).

1 Tenere premuto il tasto di blocco tastiera.

Sul display appare questo simbolo.

2 Premere nuovamente il tasto di blocco tastiera per disattivare il blocco tastiera.

Con il blocco tastiera attivato è comunque possibile accettare le chiamate in arrivo, premendo il tasto di accettazione chiamata. Durante la conversazione la tastiera funziona normalmente. Al termine della conversazione il blocco tastiera si attiva nuovamente.

4.6 Rubrica del telefono

E' possibile memorizzare fino a 50 voci nella rubrica del telefono. I nomi possono avere una lunghezza di 16 caratteri e i numeri possono essere lunghi fino a 24 cifre.

Aggiungere una voce nella rubrica telefonica

OK OK

4 5 6 0K

4 5 6

OK

1Premere il tasto rubrica del telefono.

2 Premere due volte il tasto OK .
3 Inserire il nome e confermare.
4 Inserire il numero di telefono desiderato e confermare.

Ora l'apparecchio emette un tono di conferma.

Selezionare un numero di selezione rapida

4 5 6

1Premere il tasto rubrica del telefono.
2 Scorrere fino al nome desiderato oppure inserire la prima lettera del nome.
3 Premere il tasto rubrica per visualizzare il numero di telefono.
4 Ora premere il tasto di chiamata.

Il numero telefonico viene selezionato automaticamente.

5 Premere il tasto di fine chiamata per terminare la conversazione.

Modificare una voce della rubrica telefonica

4H 5L 6

OK

4 ^c 5 ^j 6 ^M 0K

4 5 6 0K

1Premere il tasto rubrica del telefono.
2 Scorrere fino al nome desiderato oppure inserire la prima lettera del nome.
3 Premere il tasto rubrica per visualizzare il numero di telefono.
4 Premere menu/tasto OK.
5 Selezionare „MODIFICA“ (EDIT ENTRY) e confermare.
6 Inserire il nome e confermare.
7 Inserire o modificare il numero di telefono e confermare.

4.7 Riconoscimento chiamate (CLIP)

Il telefono Butler 901 permette di visualizzare i numeri delle chiamate in arrivo. Per poter utilizzare questa funzione è necessario richiedere l'abilitazione del servizio presso il proprio operatore di rete. Per ulteriore informazioni rivolgersi al proprio operatore di rete.

Al momento della ricezione di una chiamata, il numero di telefono viene memorizzato nel registro chiamate. Il registro può contenere fino a 30 numeri telefonici (di un massimo di 23 cifre l'uno).

Se il numero di telefono è più lungo di 12 cifre, è possibile scorrere verso il lato destro del display per visualizzare anche le ultime cifre.

Nuove chiamate

Quando il registro chiamate contiene una nuova chiamata, sul display lampeggia il simbolo CLIP.

Richiamare il registro chiamate

1Premere il tasto del registro chiamate.

L'ultima chiamata ricevuta viene visualizzata. Se il registro chiamate è vuoto, sul display appare il messaggio „VUOTO“ (EMPTY).

2 Premere il tasto rubrica per ignorare il numero.

3 Premere il tasto rubrica per ignorare la data e l'ora.

4 Premere il tasto freccia in alto o freccia in basso per scorrere l'elenco.

ESC

5 Premere il tasto Esc per uscire dal registro chiamate.

Chiamare un numero del registro chiamate

1Premere il tasto del registro chiamate.

2 Cercare all'interno del registro chiamate il numero telefonico desiderato.

3 Premere il tasto di chiamata per iniziare la conversazione.

Il numero telefonico viene selezionato automaticamente.

4 Premere il tasto di fine chiamata per terminare la conversazione.

Cancellare un numero dal registro chiamate

	1Premere il tasto del registro chiamate.
▲▼	2 Cercare all'interno del registro chiamate il numero telefonico desiderato.
→OK	3 Premere menu/tasto OK.
▲▼	4 Selezionare „CANCELLA“ (DELETE) per cancellare il numero attuale e confermare. OPPURE
▲▼	5 Selezionare„CANC TUTTI“ (DELETE ALL) per cancellare tutte le voci della rubrica e confermare.
OK	6 Per confermare premere oppure premere il tasto Esc per tornare indietro.

5 Inoltro chiamata e chiamate interne da un portatile all'altro

5.1 Inoltro chiamata e conferenza telefonica durante una conversazione esterna

INT456	1 Durante una conversazione esterna premere il tasto INT e successivamente il numero del portatile (1-5, per la stazione di base selezionare „0“).L'altro portatile suonaUna volta stabilita la comunicazione con l'altro portatile, si può iniziare la conversazione interna.Riagganciando il telefono, la conversazione esterna viene trasferita sull'altro portatile.
INT	2 Tenere premuto il tasto INT per 3 secondi. Ora è possibile parlare contemporaneamente con il secondo portatile e con l'interlocutore esterno (conferenza telefonica).
INT	3 Premere nuovamente il tasto INT per ritornare alla chiamata esterna.4 Premere il tasto di fine chiamata per terminare la conversazione.

5.2 Chiamata interna (funzione telefono interno)

Info E' possibile mettere in comunicazione la stazione di base con il portatile.

La stazione di base ha il numero „0“.

INT

4 ^G 5 ^J 6 ^M

1 In modalità standby premere il tasto INT e successivamente il numero del portatile (1-5, per la stazione di base selezionare „0“).

Ora il portatile o la stazione di base chiamata inizia a suonare.

2 Premere il tasto di chiamata oppure sollevare il ricevitore dalla stazione di base.

Ora può avere inizio la conversazione interna.

1 Como começar
