MANUALE UTENTE RA1570 ROTEL

x 14 ”) Hoogte voorpaneel 3U (132,6 mm) Gewicht (netto) 13 kg Alle specificaties zijn correct bij het ter perse gaan. Rotel behoudt zich het recht voor zonder voorafgaande kennisgeving verbeteringen door te voeren. Rotel en het Rotel Hi-Fi-logo zijn gedeponeerde handelsmerken van The Rotel Co, Ltd., Tokio, Japan. “Made for iPod” en “Made for iPhone” betekent dat een elektronisch accessoire specifiek is ontworpen voor aansluiting op respectievelijk een iPod of een iPhone en dat door de ontwikkelaar is verklaard dat aan de prestatienormen van Apple wordt voldaan. Apple is niet verantwoordelijk voor de werking van een dergelijk apparaat noch voor het al dan niet voldoen ervan aan de veiligheidsnormen en wet‑ en regelgeving. Let op: als dit accessoire in combinatie met een iPod of iPhone wordt gebruikt, kan dit van invloed zijn op de draadloze prestaties. iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc. en geregistreerd in de Verenigde Staten en andere landen.56 57 RA‑1570 Amplicatore integrato stereo Nota La connessione COMPUTER I/O deve essere utilizzata solo da personale autorizzato. ATTENZIONE: Non vi sono all’interno parti riparabili dall’utente. Per l’assistenza fare riferimento a personale qualificato. ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l’apparecchio all’umidità o all’acqua. Non posizionare contenitori d’acqua, ad esempio vasi, sull’unità. Evitare che cadano oggetti all’interno del cabinet. Se l’apparecchio è stato esposto all’umidità o un oggetto è caduto all’interno del cabinet, staccare immediatamente il cavo di alimentazione dalla presa elettrica. Portare l’apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni. Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio ed utilizzarlo. Conservare questo manuale per ogni riferimento futuro a queste istruzioni di sicurezza. Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza contenute in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d’uso. Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere. Non utilizzare il prodotto vicino all’acqua. Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non posizionare l’apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l’apparecchio è collocato in una libreria o in mobile apposito, fare in modo che vi sia abbastanza spazio attorno all’unità per consentire la ventilazione ed un adeguato raffreddamento. Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore. I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Questo simbolo indica che l’apparecchio ha un doppio isolamento. Il collegamento a terra non è richiesto. Importanti informazioni di sicurezza ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l’apparecchio dall’alimentazione. Posizionarlo quindi in modo tale che la presa sia sempre facilmente accessibile. L’apparecchio deve essere collegato esclusivamente ad un’alimentazione elettrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE: 230V/50Hz). Collegare l’unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest’ultima. Non utilizzare prolunghe. La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall’alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica. L’indicatore di standby si spegnerà per indicare che non c’è alimentazione. Il cavo di alimentazione deve essere sempre facilmente accessibile. Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce dalla parte posteriore dell’apparecchio. Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l’apparecchiatura rimane inutilizzata per un lungo periodo di tempo. Usare esclusivamente accessori indicati dal produttore. Utilizzare solo stand, scaffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta. Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzano il rischio di scosse elettriche. L’apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

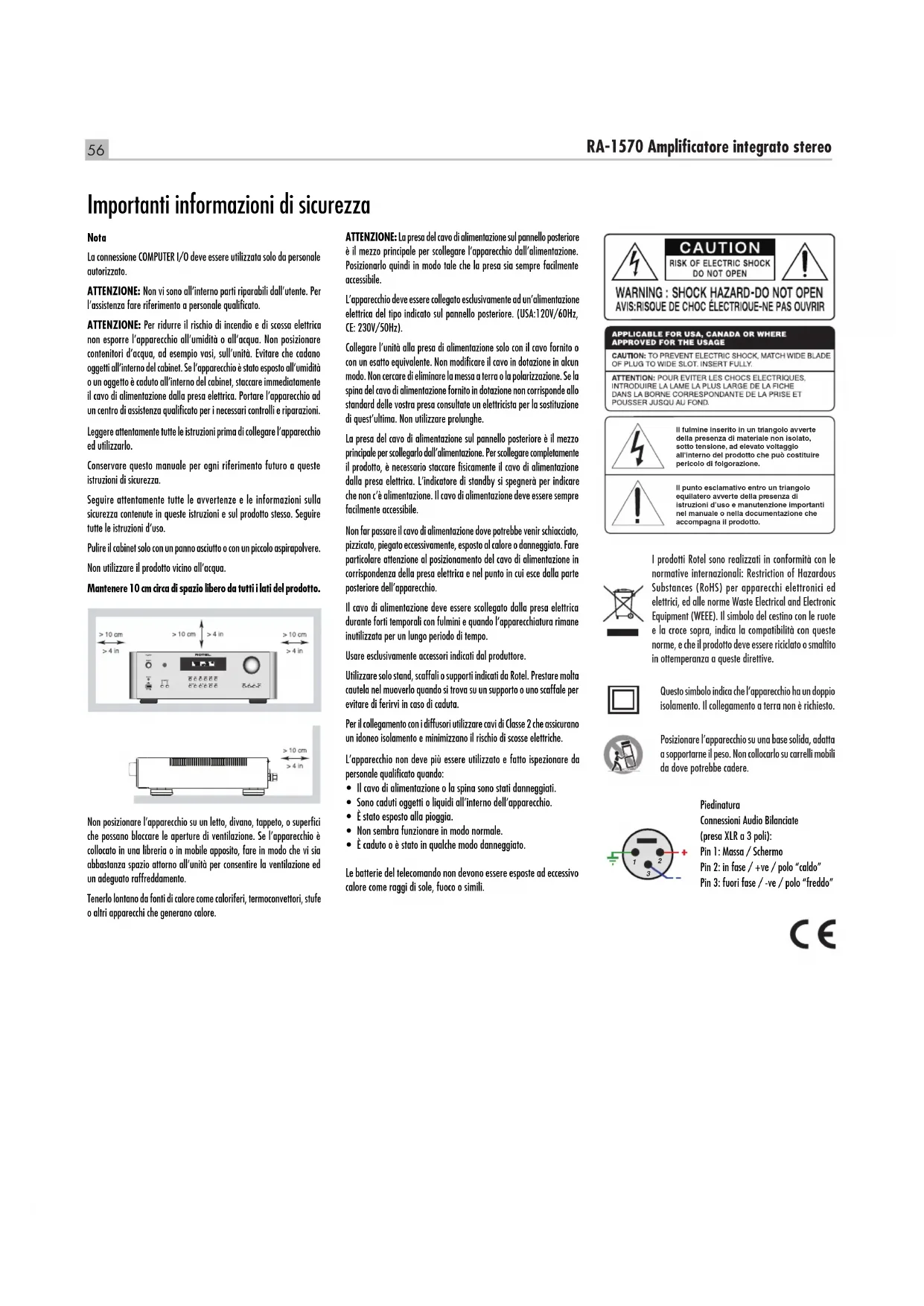

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Sono caduti oggetti o liquidi all’interno dell’apparecchio.

• È stato esposto alla pioggia.

• Non sembra funzionare in modo normale.

• È caduto o è stato in qualche modo danneggiato. Le batterie del telecomando non devono essere esposte ad eccessivo calore come raggi di sole, fuoco o simili. Posizionare l’apparecchio su una base solida, adatta a sopportarne il peso. Non collocarlo su carrelli mobili da dove potrebbe cadere. Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione. Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d’uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.

• RA‑1570 Amplicatore integrato stereo Alcune informazioni su Rotel La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audiofili ed amanti della musica. Proprio come voi! Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è affievolita e l’obbiettivo di realizzare apparecchi di straordinario valore per veri audiofili, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano. I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando ogni nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche. Noi tutti abbiamo a cuore i temi dell’ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile afnché essi abbiano un minimo impatto sull’ambiente. Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo negli apparecchi rispettando la normativa RoHS. I nostri progettisti sono continuamente impegnati a migliorare l’efcienza dei prodotti senza per questo compromettere la loro qualità. Quando in standby, gli apparecchi assorbono una minima quantità di corrente così da soddisfare i requisiti dei più rigorosi standard di consumo energetico. Anche le fabbriche Rotel contribuiscono ad aiutare l’ambiente attraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettosi dell’ambiente. Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione. Considerazioni sulla potenza d’uscita La potenza d’uscita dichiarata dell’RA‑1570 è pari a 120 watt continui per ciascun canale con tutti i canali in funzione alla massima potenza. Rotel ha scelto di specificare i valori di potenza in questa maniera poiché, sulla base della propria esperienza, essa riflette meglio l’effettiva, reale capacità di erogazione di un amplificatore. Quando si comparano le caratteristiche tecniche di prodotti di varie marche è necessario tenere presente che il dato della potenza può essere dichiarato secondo altri criteri, spesso non così rigorosi. Ad esempio, la potenza massima può essere dichiarata con un solo canale in funzione ed il dato che ne risulta è solitamente maggiore. L’impedenza nominale di un diffusore poi indica il carico che l’amplificatore trova ai suoi terminali d’uscita, normalmente 4 oppure 8 ohm. Più è bassa, più potenza richiede il diffusore. In effetti un diffusore da 4 ohm necessita di una potenza doppia rispetto ad uno da 8 ohm. Sommario Figura 1: Controlli e connessioni 3 Figura 2: Telecomando RR-AX92 3 Figura 3: Collegamenti ingressi analogici ed uscite diffusori 4 Figura 4: Ingressi analogici bilanciati (XLR) 5 Figura 5: Collegamenti ingressi digitali e segnali Trigger 12 V 5 Figura 6: Ingresso USB frontale 6 Note importanti 7 Importanti informazioni di sicurezza p. 56
• Alcune informazioni su Rotel p. 57
• Considerazioni sulla potenza d’uscita p. 57
• Per Cominciare p. 58
• Alcune precauzioni 58 Posizionamento 58 Cavi di collegamento 58 Telecomando RR‑AX92 p. 58
• Codice secondario telecomando amplicatori 58 Batterie del telecomando 59 Alimentazione AC e comandi Ingresso alimentazione p. 59

Interruttore d’accensione ed indicatore

Uscite segnali trigger 12 V

Collegamento segnali d’ingresso

Collegamento segnali digitali

Ponticelli di collegamento uscite pre / ingressi amp

Selezione dei diffusori 60 Scelta del cavo diffusori 60 Polarità e fase 60 Collegamento diffusori

Ingresso USB frontale

Esclusione controlli di tono

Controlli di tono bassi ed alti

Tasti selezione ingressi

Connettore Computer I/O

• Circuiti di protezione p. 62
• Menù impostazioni p. 63
• Risoluzione dei problemi p. 64
• L’indicatore di accensione non si illumina 64 Sostituzione del fusibile 64 Nessun suono 64 Impossibile connettersi tramite Bluetooth 64 Formati audio riproducibili 64 Caratteristiche tecniche Gli amplificatori Rotel sono progettati per lavorare con ogni diffusore di impedenza nominale compresa tra 4 e 8 ohm e con tutti i canali in funzione alla massima potenza. Dal momento che ogni progetto è ottimizzato per utilizzare contemporaneamente tutti i canali a disposizione, Rotel è in grado di indicare la vera potenza sempre disponibile all’uscita di entrambi i canali. Per Cominciare Grazie per aver acquistato l’amplificatore integrato stereo Rotel RA‑1570. Utilizzato in un sistema di riproduzione audio di qualità vi garantirà numerosi anni di gradevole intrattenimento.Questo amplificatore è un componente di alte prestazioni dotato di innumerevoli funzioni. Ogni aspetto del suo progetto è stato ottimizzato per conservare intatta la dinamica ed ogni più piccolo dettaglio della musica. La sezione di alimentazione si avvale di un generoso trasformatore toroidale progettato e costruito da Rotel stessa e da speciali condensatori di filtro con tecnologia slit foil. La bassa impedenza d’uscita dell’alimentazione della sezione finale garantisce un’ampia riserva di energia all’erogazione di potenza per poter riprodurre con facilità anche i passaggi musicali più impegnativi. Benché più costoso, un accurato progetto della sezione di alimentazione apporta indubbi vantaggi alla qualità della riproduzione.I circuiti stampati che ospitano le circuitazioni sono disegnati seguendo una particolare concezione simmetrica delle piste così da assicurare una perfetta corrispondenza tra i due canali. La componentistica comprende resistenze a strato metallico e condensatori in polistirolo o polipropilene nei punti più critici per assicurare la massima qualità. Tutti gli aspetti del progetto sono stati accuratamente valutati per assicurare la più fedele riproduzione possibile.L’utilizzo dell’RA‑1570 non potrebbe essere più semplice. Se si ha dimestichezza con questo genere di apparecchi, non rimane che collegarlo all’impianto ed iniziare ad apprezzarne le qualità. Alcune precauzioni ATTENZIONE: Per evitare danni ai componenti dell’impianto, assicurarsi sempre che siano tutti completamente spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato con attenzione i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un altro cavo, il connettore adiacente o il mobile dell’amplificatore. Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d’uso e di installazione di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti noi in Rotel saremmo lieti di rispondere ai vostri quesiti.Conservare la scatola dell’imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell’apparecchio in qualsiasi altro contenitore che non sia l’imballo originale potrebbe causare seri danni al prodotto.Se presente nell’imballo, compilare e spedire il certificato di garanzia. Conservare la ricevuta d’acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell’eventualità di dovere ricorrere ad interventi di riparazione in garanzia. Posizionamento Come tutti i componenti audio che trattano segnali di bassa intensità, anche l’RA‑1570 può venir influenzato da ciò che lo circonda. Si eviti di posizionarlo sopra altri apparecchi ed assicurarsi che i cavi di collegamento audio non vengano a trovarsi in prossimità dei cavi di alimentazione elettrica per minimizzare il rischio di ronzii o rumori indesiderati.L’apparecchio genera calore durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio sono previste per smaltire il calore prodotto: non ostruire quindi le aperture di ventilazione e lasciare almeno 10 cm di spazio libero attorno all’unità per consentire un adeguato passaggio dell’aria e prevenire surriscaldamenti.Considerare il peso e le dimensioni dell’apparecchio. Nel caso si desideri posizionarlo su una mensola o in un mobile, accertarsi che possano sopportarne il peso. Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o sopprimere le vibrazioni indotte dall’esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installazione dei componenti dell’impianto.L’RA‑1570 viene fornito con un telecomando RR‑AX92 in dotazione e deve essere posizionato in modo tale che i segnali ad infrarossi emessi da quest’ultimo possano essere ricevuti dal sensore posto sul pannello frontale. Cavi di collegamento Assicurarsi di mantenere i cavi di alimentazione elettrica, quelli di segnale digitale ed i nomali cavi di segnale audio ben distinti e lontani tra loro per minimizzare il rischio che questi ultimi possano venir influenzati da campi magnetici e captare rumore. Utilizzare per i collegamenti audio solo cavi schermati specifici e di buona qualità. Per consigli sulla scelta dei cavi più adatti al vostro impianto, rivolgersi al proprio rivenditore Rotel. Telecomando RR-AX92 L’RA‑1570 può essere comandato sia con le manopole ed i pulsanti presenti sul pannello frontale, sia tramite i tasti del telecomando RR‑AX92 in dotazione. In queste istruzioni, a fianco della descrizione delle funzioni, appare un numero racchiuso in un riquadro riferito al comando sul frontale ed una lettera in un cerchio nero riferita al corrispondente tasto sul telecomando. Codice secondario telecomando amplificatori L’amplificatore è impostato in fabbrica per funzionare con codice telecomando 1. Se si riscontra che il suo telecomando sia in conflitto con altri prodottiRotel, è possibile impostare il codice secondario “remote code 2” seguendo i seguenti passaggi: p. 6558

1. Premere contemporaneamente i tasti Tuner J e 2 G per predisporre il

telecomando all’invio del set di comandi Audio Code 2.2. Indirizzando il telecomando verso apparecchio, premere il tasto 2 Gmantenendolo premuto per 8 secondi. Sul display apparirà “Audio Custom code 1 ‑> 2”.3. Per tornare al codice 1 ripetere la procedura sopra descritta e premere il tasto 1 invece di 2.59 Italiano NOTA: Il telecomando può essere utilizzato anche per controllare le principali funzioni di sintonizzatori e lettori cd Rotel tramite i tasti identificati dalle lettere GHMN . Per utilizzare il telecomando con altri apparecchi, è necessario che siano tutti (telecomando ed apparecchi) impostati sullo stesso codice (Code 1 o 2). Batterie del telecomando Prima di utilizzare il telecomando, è necessario inserire le due batterie AAA/UM4 (ministilo) fornite. Rimuovere quindi il coperchio del vano batterie sul retro del telecomando e posizionare la batterie rispettando la polarità (+ e -) indicata con un disegno sul fondo del vano. Controllare il funzionamento del telecomando e quindi riposizionare il coperchio. Se col passare del tempo si dovesse notare una diminuzione della portata del telecomando, ciò è dovuto al progressivo esaurimento delle batterie. In questo caso sostituirle entrambe con altre nuove per risolvere il problema. Alimentazione AC e comandi Ingresso alimentazione

L’RA‑1570 può assorbire considerevoli quantità di corrente dalla rete elettrica, pertanto si consiglia di inserire la spina del suo cavo di alimentazione direttamente nella presa a muro senza utilizzare prolunghe. In alternativa può essere impiegata una presa multipla (comunemente chiamata “ciabatta”) di buona qualità ed in grado di sopportare le correnti richieste da tutti i componenti collegati.L’apparecchio è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro. NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile riconfigurare internamente l’RA-1570. Questa operazione deve essere svolta da personale qualificato e non dall’utente. All’interno dell’amplificatore sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato. NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese. Se si prevede di non utilizzare l’apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare dalla presa elettrica il cavo di alimentazione dell’amplificatore e degli altri componenti dell’impianto. Interruttore d’accensione ed indicatore

Premere il pulsante d’accensione sul frontale per attivare l’amplificatore. L’indicatore attorno ad esso si illumina quando l’apparecchio è acceso. Ripremere il pulsante per spegnere l’amplificatore.Quando l’interruttore di accensione dell’amplificatore si trova in posizione “ON” (premuto) è possibile disattivarlo mettendolo in standby e riattivarlo tramite i tasti OFF ed ON del telecomando. In standby l’indicatore di accensione rimane acceso mentre il display si oscura. NOTA: Se si ritiene che la luminosità dell’indicatore sia eccessiva, posizionare l’adesivo fornito attorno all’interruttore d’accensione. Uscite segnali trigger 12 V

Alcuni componenti audio possono essere attivati quando ricevono una tensione ad un loro specifico ingresso. Le due uscite Trigger 12V sul retro dell’RA‑1570 forniscono questa tensione accendendo l’amplificatore. Collegare queste uscite ai corrispondenti ingressi degli altri componenti con un cavo a due poli terminato con connettori mini-jack mono da 3,5 mm. Spegnendo l’amplificatore la tensione viene a mancare e contemporaneamente gli apparecchi collegati si disattivano. NOTA: Se nell’impianto sono presenti altri componenti dotati di Rotel Link, utilizzare questo bus di comunicazione per accendere/spegnere contemporaneamente gli apparecchi. Non collegare i cavi alle prese Trigger 12 V in quanto questi ultimi segnali hanno la precedenza sui comandi Rotel Link. Collegamento segnali d’ingresso

Vedi Figure 3, 4 e 5 NOTA: Per prevenire rumori anche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi dell’impianto siano spenti prima di effettuare ogni tipo di collegamento. Ingresso Phono

e collegamento massa (GND) Vedi Figura 3Collegare i cavi audio provenienti dal giradischi alle prese denominate PHONO prestando attenzione a non invertire i canali sinistro e destro. Se il giradischi è dotato di un terzo conduttore di massa, per minimizzare il ronzio collegare quest’ultimo al terminale GND a fianco delle prese di segnale. Ingressi Linea

Vedi Figura 3Gli ingressi denominati CD, TUNER ed AUX 1‑2 dell’RA‑1570 sono tutti “ingressi linea” con caratteristiche equivalenti. A queste prese possono quindi essere collegati non solo lettori cd o sintonizzatori, ma anche ogni altro tipo di dispositivo audio analogico con uscita ad alto livello o linea.Eseguendo i collegamenti dei segnali provenienti dalle sorgenti è necessario rispettare la distinzione tra i canali sinistro e destro. A questo scopo le prese sul retro dell’amplificatore sono identificate da colori diversi: bianco per il canale sinistro (left) e rosso per quello destro (right). Utilizzare unicamente cavi schermati audio di buona qualità. Il rivenditore Rotel potrà consigliare i cavi più adatti alle caratteristiche dell’impianto. Ingressi bilanciati (XLR)

Vedi Figura 4In aggiunta agli ingressi linea con prese RCA, l’RA‑1570 ne possiede anche uno di tipo bilanciato con prese XLR per il collegamento di sorgenti come lettori CD, Blu-ray, etc. dotati di analoghe uscite. NOTA: Per il collegamento di una sorgente all’amplificatore utilizzare solo un tipo di ingresso (RCA o XLR) alla volta e mai entrambi contemporaneamente.60 Collegamento segnali digitali

Vedi Figura 5L’RA‑1570 può convertire segnali digitali audio PCM fino a 24 bit, 192 kHz provenienti da sorgenti esterne. Nell’area Digital Input sul pannello posteriore sono presenti due differenti coppie di prese, indicate con COAXIAL 1 e 2 ed OPTICAL 1 e 2. Collegare l’uscita elettrica (coax) oppure ottica della sorgente ad uno dei corrispondenti ingressi con un idoneo cavo. Uscite preamplicate

L’RA‑1570 è dotato di una coppia di uscite preamplificate alle quali è sempre presente il segnale della sorgente selezionata. Tipicamente tali uscite vengono impiegate per collegare un secondo amplificatore integrato o un finale di potenza per pilotare, ad esempio, una coppia di diffusori in “biamplificazione passiva” (senza ausilio di crossover elettronico), oppure una seconda coppia situata in un altro ambiente. NOTA: Ogni regolazione apportata a volume, bilanciamento ed ai controlli di tono modifica il segnale disponibile alle uscite preamplificate. Ponticelli di collegamento uscite pre / ingressi amp

Le prese denominate ”PRE OUT 2” e “MAIN IN” ai lati del morsetti per i diffusori sono connesse tra loro attraverso dei ponticelli metallici per il normale funzionamento dell’amplificatore. Rimuovendo i ponticelli, è possibile collegare a queste prese qualsiasi tipo di processore esterno di segnale. Utilizzare cavi audio di alta qualità per collegare le prese “PRE OUT 2” ai suoi ingressi e quelle “MAIN IN” alle sue uscite. Uscite diffusori

Vedi Figura 3L’RA‑1570 è dotato di due gruppi di morsetti marcati “A” e “B” per il collegamento di altrettante coppie di diffusori. I pulsanti SPEAKERS sul pannello frontale ed i corrispondenti tasti sul telecomando consentono di scegliere quale coppia attivare. Selezione dei diffusori Se si prevede di collegare ed impiegare una sola coppia di diffusori alla volta, la loro impedenza nominale può essere di 4 ohm. Al contrario se si utilizzano contemporaneamente entrambe le coppie A e B, è necessario che la loro impedenza non sia inferiore a 8 ohm. Il dato nominale dei diffusori è un’indicazione di massima, in quanto l’impedenza non è costante a tutte le frequenze. Nella pratica solo pochissimi diffusori possono rappresentare un reale problema per questo amplificatore. In caso di dubbi, contattare il rivenditore Rotel. Scelta del cavo diffusori Per il collegamento tra amplificatore e diffusori utilizzare un cavo multifilare a due poli. La sezione e la sua qualità influiscono in maniera sensibile sul suono dell’impianto. Qualsiasi tipo di cavo può essere utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivamente disponibile oppure di ottenere un suono povero in gamma bassa. Per le migliori prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potrà consigliare in base alle caratteristiche dell’impianto. Polarità e fase La polarità dei collegamenti (corretto orientamento dei conduttori positivo e negativo) deve essere sempre rispettata e risultare per tutti i diffusori uguale affinché si trovino in fase. Se per errore si inverte il collegamento positivo e negativo anche di uno solo di essi, la gamma bassa risulterà poco incisiva e l’immagine compromessa. Per agevolare l’identificazione dei poli, nei cavi per diffusori i conduttori normalmente presentano un colore differente, dei segni stampati su uno di essi oppure un forma dell’isolante esterno leggermente diversa. Identificare i conduttori positivo e negativo ed assicurarsi di collegare ogni diffusore rispettando la corretta polarità. Collegamento diffusori

Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell’impianto siano spenti. L’RA‑1570 possiede sul retro due gruppi di morsetti, contrassegnati da colore diverso a seconda della polarità, per altrettante coppie di diffusori. In Europa la legislazione vigente impedisce l’uso di morsetti capaci di accettare spinotti a banana, pertanto sugli apparecchi previsti per questi mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l’amplificatore lasciando un certo margine idoneo a poter muovere liberamente i componenti dell’impianto per l’accesso alle connessioni posteriori.Se si utilizzano terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quindi spellarne le estremità per esporre il conduttore. Prestare molta attenzione a non tagliare anche il conduttore quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella a contatto della parte metallica del morsetto, il cavo spellato, invece, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo. NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente. Uscita cufa

La presa dell’uscita cuffia accetta spinotti mini‑jack stereo da 3,5 mm(1/8”). Inserendo lo spinotto non si disattivano i diffusori. Per fare questo agire sui pulsanti SPEAKERS del pannello frontale o sui corrispondenti tasti del telecomando. La scelta del segnale riprodotto in cuffia viene determinata dalla selezione della sorgente in ingresso. NOTA: Poiché l’efficienza di diffusori e cuffie può essere molto diversa, ridurre sempre il volume ruotando la manopola in senso antiorario prima di collegare o scollegare le cuffie. Sensore telecomando

Il sensore è collocato dietro la finestrella tonda situata del display. Si raccomanda di non oscurarlo impedendo il rilevamento dei segnali ad infrarossi emessi dal telecomando.61 Italiano Display

Il display al centro del pannello frontale fornisce informazioni sull’ingresso selezionato, sul livello del volume e sulle regolazioni dei controlli di tono. Ingresso USB frontale

Vedi Figura 6Alla presa USB sul pannello frontale possono essere collegati dispositivi multimediali come iPod, iPhone, memorie USB, oppure un adattatore Bluetooth (fornito in dotazione) per la riproduzione senza fili in streaming di file musicali provenienti da altri apparecchi dotati di analoga tecnologia. Con iPod e iPhone, è sufficiente collegare il dispositivo alla porta USB frontale tramite il loro cavo e selezionare il corrispondente ingresso USB. Per la ricerca e la selezione dei brani utilizzare i comandi del dispositivo collegato. Collegamento adattatore Bluetooth Inserire l’adattatore Bluetooth fornito nella presa USB frontale. Attivare la trasmissione Bluetooth sul dispositivo che si intende connettere, attendere la rilevazione dei segnali Bluetooth quindi selezionare “Rotel Bluetooth”. La connessione è di norma automatica, ma nel caso venisse richiesta una password, digitare “0000” e confermare. NOTA: Non tutti gli adattatori Bluetooth funzionano con l’RA-1570. Si prega pertanto di utilizzare solo quello fornito in dotazione. Controlli audio Volume

La manopola del volume determina il livello d’ascolto. Ruotandola verso destra il livello aumenta, verso sinistra diminuisce. Da telecomando il volume si regola agendo sui tasti VOLUME + e – per, rispettivamente, aumentare o diminuire il livello Per azzerare completamente il volume premere il tasto MUTE

Tramite il bilanciamento è possibile ritoccare l’emissione dei canali sinistro e destro. In condizioni normali dovrebbe essere lasciato su “0” (impostazione di fabbrica), tuttavia nel caso di lievi differenze tra i canali dovuti alla sorgente oppure se la posizione d’ascolto non è perfettamente equidistante dai diffusori, può essere utile correggere il bilanciamento premendo il tasto MENU sul pannello frontale fino a far apparire BALANCE SETTING sul display e successivamente i tasti - e +. Il campo di regolazione spazia da L15 a R15. NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo l’amplificatore. Per effettuare variazioni temporanee (non memorizzate all’atto dello spegnimento dell’amplificatore) premere il tasto BAL per visualizzare BALANCE SETTING e quindi premere i tasti con le frecce verso sinistra e destra per modificare il bilanciamento. Al termine premere il tasto EXIT

Esclusione controlli di tono

L’impostazione di fabbrica dell’amplificatore prevede che i circuiti dei controlli di tono siano esclusi dal percorso del segnale per la massima purezza del suono, come evidenziato dalla scritta TONE BYPASS sul display. Per attivare i controlli (OFF), premere il tasto MENU sul pannello frontale fino a far apparire TONE BYPASS e successivamente il tasto – . Per disattivarli (ON) premere invece il tasto +

NOTA: Questo regolazio hanno effetto permanente: viene infatti memorizzate spegnendo l’amplificatore. Per effettuare una variazione temporanea premere il tasto BYPASS sul telecomando per passare da OFF (controlli di tono attivati) a ON (controlli disattivati) e viceversa. Controlli di tono bassi ed alti

Per regolare i controlli di tono premere il tasto MENU sul pannello frontale fino a visualizzare sul display BASS SETTING per i bassi o TREBLE SETTING per gli alti. Successivamente agire sui i tasti - e + per attenuare o esaltare la gamma di frequenze. Il campo d’intervento si estende da ‑10 a +10. NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo l’amplificatore. Per modificare temporaneamente le regolazioni dei controlli di tono premere i tasti BASS o TREEBLE sul telecomando e quindi i tasti con le frecce verso sinistra e destra per effettuare la variazione desiderata.Un sistema hi-fi perfettamente ottimizzato dovrebbe essere in grado di riprodurre un suono naturale senza intervenire sui controlli di tono che vanno utilizzati solo per correggere lievi sbilanciamenti di tonalità dovuti alle differenti registrazioni. Un eccessivo intervento in esaltazione delle frequenze basse e/o alte può risultare pericoloso per il corretto funzionamento sia dell’amplificatore, sia dei diffusori, richiedendo notevoli erogazioni di potenza che da un lato possono sovraccaricare il primo e dall’altro sollecitare oltre modo i secondi. NOTA: Regolando bassi ed acuti non si attivano automaticamente i controlli di tono. Per attivarli, fare riferimento a quanto descritto alla voce precedente “Esclusione controlli di tono”. NOTA: Le regolazioni relative a Esclusione toni, Bassi, Alti e Bilanciamento vengono memorizzate in modo permanente solo agendo attraverso i menù del display, mentre hanno valore temporaneo, si perdono cioè spegnendo l’apparecchio, quando effettuate tramite i tasti

del telecomando. Tasti selezione ingressi

Per la selezione dell’ingresso della sorgente che si desidera riprodurre premere il corrispondente tasto sul pannello frontale oppure sul telecomando

Per regolare la luminosità del display premere il tasto MENU sul pannello frontale fino a visualizzare sul display DISPLAY SETTING. Successivamente agire sui i tasti – e + per attenuare o aumentare la luminosità. NOTA: Questo regolazio hanno effetto permanente: viene infatti memorizzate spegnendo l’amplificatore. Per modificare temporaneamente la luminosità del display, premere il tasto DIM

sul telecomando.62 Connettore Computer I/O

L’RA‑1570 può essere gestito da un computer tramite una porta RS232 ed un software di controllo audio di terze parti per integrare l’apparecchio in un sistema di automazione. La connessione tra la presa COMPUTER I/O sul retro ed il computer richiede un cavo seriale con connettori DB-9 maschio-femmina. Per ulteriori informazioni sui collegamenti, software e codici operativi per il controllo da computer dell’RA‑1570, contattare il rivenditore autorizzato Rotel. ROTEL LINK

La presa mini-jack mono 3,5 mm denominata ROTEL LINK IN offre la possibilità di ricevere codici di comando da altri apparecchi Rotel dotati dello stesso bus di comunicazione e contraddistinti dalla presenza di una presa ROTEL LINK OUT. Tramite questo sistema è possibile inoltre sfruttare l’applicazione Rotel Remote per iPad ed iPhone (disponibile per il download sull’iTunes

Questa presa mini-jack 3,5mm può ricevere codici di controllo da ricevitori a raggi infrarossi standard nel caso il segnale emesso dal telecomando non riesca a raggiungere il ricevitore IR posto sul pannello frontale dell’apparecchio. Consultare il vostro rivenditore autorizzato Rotel per informazioni sui ricevitori esterni IR e sui cavi con terminali mini-jack 3,5mm necessari per il collegamento. Circuiti di protezione L’RA‑1570 è dotato di protezioni sia termiche, sia contro sovracorrenti in uscita per salvaguardare l’amplificatore in condizioni di funzionamento estreme o di malfunzionamento. I circuiti di protezione sono indipendenti da quelli audio e pertanto non influiscono sulle prestazioni sonore. Controllano la temperatura dei dispositivi finali ed eventualmente disattivano gli stadi di potenza quando il calore prodotto supera i limiti di sicurezza. Difficilmente accadrà che questi circuiti si attivino, tuttavia in caso di problemi l’amplificatore cesserà di funzionare e sul display comparirà “AMP PROTECTION” per segnalare l’avvenuto intervento delle protezioni. Qualora ciò si verifichi, spegnere l’apparecchio ed attendere il suo completo raffreddamento (parecchi minuti), cercando nel contempo di identificare e correggere le cause che hanno provocato l’intervento delle protezioni. Riaccendendo l’amplificatore il circuito di protezione si resetta. Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadeguata. In casi più rari, intervengono quando l’impedenza dei diffusori assume valori molto bassi oppure altamente reattivi. Se dovessero ripetutamente intervenire senza che si sia riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza. NOTA: Le regolazio relative a Luminosità display viene memorizzate in modo permanente solo agendo attraverso i menù del display, mentre hanno valore temporaneo, si perdono cioè spegnendo l’apparecchio, quando effettuate tramite i tasto

del telecomando. Ingresso PC-USB

Collegare tramite il cavo fornito la presa USB sul retro dell’amplificatore ad una corrispondente porta sul computer. L’RA‑1570 supporta sia lo standard USB Audio Class 1.0 che il successivo USB Audio Class 2.0. I computer con sistema operativo Windows supportano lo USB Audio Class 1.0 e non richiedono l’installazione di alcun driver per riprodurre file audio fino a 24 bit/96 kHz. Il convertitore è predisposto in fabbrica per la modalità USB Audio Class 1.0. Per trarre vantaggio dalle risoluzioni maggiori (fino a 24 bit/192 kHz) è necessario invece installare un driver per lo standard USB Audio Class

2.0 contenuto nel CD Rotel Driver Installation fornito assieme all’RA‑1570 e

predisporre quest’ultimo per la modalità di riproduzione USB Audio Class

2.0 seguendo la procedura sotto descritta:

• Premere il tasto “MENU” sul frontale del l’apparecchio fino a quando non appare sul display “PC‑USB AUDIO CLASS”.

• Selezionare “2.0” utilizzando il tasto “‑” a fianco, quindi premere “ENTER”.

• Una volta modificata la modalità USB Audio spegnere e riaccendere il convertitore e riavviare il computer per assicurarsi che risultino entrambi correttamente configurati. Molti software di riproduzione audio (Media Player) non supportano la frequenza di campionamento 192 kHz. Se intendete riprodurre file con frequenza superiore a 96 kHz e fino a 192 kHz, verificate che il software utilizzato lo permetta. Inoltre potrebbe rendersi necessario configurare i driver audio del vostro computer per consentire l’uscita a 192 kHz, oppure elaborare i file per ridurne la frequenza (down sample). Per maggiori informazioni, fare riferimento alle informazioni relative al software di riproduzione oppure al sistema operativo in uso. NOTA: Per riprodurre file audio fino a 24 bit/96 kHz con PC dotati di sistema operativo Windows è necessario installare un apposito driver per lo standard USB Audio Class 2.0 contenuto nel CD Rotel Driver Installation fornito assieme all’RA-1570. NOTA: I computer MAC non richiedono invece l’installazione di alcun driver aggiuntivo in quanto i loro sistemi operativi supportano entrambi gli standard USB Audio Class 1.0 e 2.0. NOTA: A seguito dell’installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella finestra relativa ai dispositivi sonori, accessibile, per i sistemi Windows, dal Pannello di controllo e per Mac OS dalle Preferenze di sistema.63 Italiano Menù impostazioni I menù di impostazione dell’amplificatore consentono svariate regolazioni. Per accedervi, premere il tasto MENU sul pannello frontale oppure MENU sul telecomando. Per modificare l’impostazione della voce selezionata utilizzare i tasti + o – sul frontale oppure quelli con le frecce verso sinistra e destra sul telecomando. Per passare invece da uno all’altro, premere in successione il tasto MENU sul frontale oppure sul telecomando.• Tone Control: Attiva o disattiva i controlli di tono e consente la regolazione dei livelli delle frequenze basse o acute. Premere il tasto ENTER sul pannello frontale oppure ENT sul telecomando per passare da un’opzione all’altra. (Per maggiori informazioni si vedano i paragrafi “Esclusione controlli di tono” e “Controlli di tono bassi ed alti”.) NOTA: Queste regolazioni vengono memorizzate in modo permanente anche dopo aver spento l’amplificatore.
• BALANCE: Modifica il bilanciamento tra i canali sinistro e destro (Per maggiori informazioni si veda il paragrafo “Bilanciamento”). NOTA: Questo regolazio viene memorizzate in modo permanente anche dopo aver spento l’amplificatore.
• DIMMER: Controlla la luminosità del display frontale. NOTA: Questo regolazio viene memorizzate in modo permanente anche dopo aver spento l’amplificatore.

• ROTEL LINK RCD: Seleziona il tipo d’ingresso da associare al tasto CD del selettore ingressi. Le opzioni sono CD (ingresso analogico), COAX1 (digitale elettrico/coassiale 1) e COAX2 (digitale elettrico/coassiale 2). L’impostazione predefinita è CD.• POWER ON MAX VOLUME: Consente di predefinire il massimo livello di volume dell’amplificatore all’atto dell’accensione. L’impostazione predefinita è 45. NOTA: La funzione Power On Max relativa alla limitazione del volume all’atto del’accensione dell’apparecchio non si applica agli ingressi configurati con un livello di volume fisso (Si veda in proposito la voce seguente Fixed Gain.).
• AUTO POWER OFF: L’amplificatore RA‑1570 può essere configurato in modo da spegnersi automaticamente dopo un certo periodo di non utilizzo. Se entro un determinato intervallo di tempo definito dall’utente l’apparecchio non riceve alcun comando, esso si spegne ponendosi in STANDBY, salvo riattivarsi intervenendo per modificare il volume o selezionando un differente ingresso. L’impostazione predefinita prevede questa funzione disattivata (DISABLE). Le altre opzioni consentono di fissare l’intervallo di tempo di inattività in: 1 ORA, 2 ORE, 5 ORE E 12 ORE.• FIXED GAIN: Configura un determinato livello di volume fisso per l’ingresso specificato. Per attivare la funzione premere i tasti + o – sul frontale impostando così anche il valore fisso desiderato per gli ingressi AUX 1, COAX 1, COAX 2, OPTICAL 1, OPTICAL 2, PC‑USB o USB frontale (Bluetooth). Una volta attivata la funzione, selezionando l’ingresso per il quale è stato impostato un valore fisso, il volume si porta immediatamente a quel livello.Le impostazioni previste sono Variable (livello fisso disattivato), Fixed da 1 a 95 e Fixed Max.• AUX1 VOL: VARIABILE (funzione livello fisso disattivata) è l’impostazione predefinita.• COAX1 VOL: VARIABILE (funzione livello fisso disattivata) è l’impostazione predefinita.• COAX2 VOL: VARIABLE (funzione livello fisso disattivata) è l’impostazione predefinita.• OPT1 VOL: VARIABILE (funzione livello fisso disattivata) è l’impostazione predefinita.• OPT2 VOL: VARIABLE (funzione livello fisso disattivata) è l’impostazione predefinita.• PC‑USB VOL: VARIABILE (funzione livello fisso disattivata) è l’impostazione predefinita.• BLUETOOTH VOL: VARIABILE (funzione livello fisso disattivata) è l’impostazione predefinita. NOTA: Sia la manopola del volume sul pannello frontale, sia i tasto di regolazione volume sul telecomando vengono disabilitati selezionando un ingresso per il quale è stato impostato un livello di guadagno fisso. Per disabilitare la funzione, riportare l’impostazione a “Variable”.

• PC‑USB AUDIO CLASS: Modifica la classe audio supportata del dispositivo USB collegato alla presa PC-USB posteriore. NOTA: Alcuni computer non supportano il protocollo USB Audio Class 2.0 e la riproduzione audio di materiale 24 bit/192 kHz. Se necessario la porta PC‑USB può essere configurata come USB Audio Class 1.0. Fare riferimento alle istruzioni del sistema operativo in uso sul vostro computer.

• SOFTWARE VERSION: Visualizza la versione corrente del software dell’amplificatore.• FACTORY DEFAULT: Tramite questa voce è possibile ripristinare le impostazioni di fabbrica dell’amplificatore. Per effettuare il ripristino, premere il tasto + sul pannello frontale oppure il tasto con la freccia verso destra sul telecomando per selezionare <YES> a conferma della volontà di procedere con l’operazione ed in seguito premere ENTER

sul pannello frontale o ENT sul telecomando per eseguire il ripristino. NOTA: Tutte le regolazioni memorizzate in precedenza andranno perse ed l’amplificatore ritorna alle condizioni iniziali.64 Risoluzione dei problemi La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l’area interessata, verificare le impostazioni, quindi determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolvere il problema, provare con i suggerimenti qui riportati. L’indicatore di accensione non si illumina L’indicatore attorno al tasto di accensione che segnala l’attivazione dell’amplificatore dovrebbe illuminarsi assieme al display quando l’apparecchio viene collegato alla rete elettrica ed acceso. Se non si illumina controllare la presa di alimentazione con un altro dispositivo elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sia controllata da un interruttore disattivato. Sostituzione del fusibile Se un altro dispositivo elettrico collegato alla stessa presa di alimentazione funziona regolarmente mentre l’indicatore ed il display frontale non si illuminano dopo aver acceso l’amplificatore, con ogni probabilità si è interrotto il fusibile di protezione interno. In tale eventualità contattare il rivenditore Rotel per la sostituzione del fusibile. Nessun suono Controllare se l’apparecchio che fornisce segnale all’ingresso dell’amplificatore funziona correttamente. Assicurarsi che i collegamenti del segnale audio siano corretti. Verificare che l’ingresso al quale viene fatto pervenire il segnale sia effettivamente selezionato. Esaminare i collegamenti tra l’amplificatore ed i diffusori. Impossibile connettersi tramite Bluetooth Se non è possibile connettere un dispositivo con funzionalità Bluetooth all’RA1570, cancellare le tracce del tentativo di connessione precedente sul amplificatore e sul dispositivo. Su quest’ultimo la possibilità di cancellare la connessione viene spesso indicata con “Ignora questo dispositivo”. Sul amplificatore, premere e mantenere premuto per 5 secondi il tasto STOP

sul telecomando fino a quando non appare sul il display “Reset BT DB List?” (Annullare l’elenco dei dispositivi bluetooth?), quindi rilasciare il tasto. Selezionare <Yes> e premere “ENT”. A questo punto è possibile riprovare a stabilire la connessione. Formati audio riproducibili USB Apple (iPhone, iPod, iPad) Formato Nota USB Bluetooth Formato Nota Dispositivi di memoria USB Formato Nota MP3 WMA WAV OGG Vorbis Ingresso PC-USB Formato Nota Ingresso Elettrico coassiale/Ottico Formato Nota SPDIF LPCM 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz,192kHz 16 Bit, 24 BitQualsiasi file supportatocaricato nel dispositivoApple. L’iPhone può ricampionare i file in funzione delloro formato. Alcune applicazioni di riproduzione possono non funzionare.Qualsiasi formatosupportato dal dispositivoche invia il segnale. Alcune applicazioni di riproduzione concepite per trattare formati non originariamente supportati dal dispositivo che invia il segnale possono non funz ionare. Massimo 48kHz, 16 Bit Formato determinato dalsoftware MediaPlayer /Server utilizzato. Qualsiasi formato supportato dal software del PC: 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz,192kHz 16 Bit, 24 Bit65 Italiano “Made for iPod” e “Made for iPhone” significano che un dispositivo elettronico accessorio è stato progettato specificamente per essere utilizzato con un iPod o iPhone ed è certificato dai suoi sviluppatori conforme agli standard Apple. Apple non è responsabile del funzionamento di questo accessorio, né della sua conformità alle regolamentazioni di sicurezza. Si consideri che l’utilizzo di tali accessori con l’iPod o l’iPhone può interferire con il corretto funzionamento dei sistemi di trasmissione senza fili. iPhone, iPod, iPod classic, iPod nano ed iPod touch sono marchi di fabbrica di Apple Inc. registrati in USA ed altri Paesi. Caratteristiche tecniche Potenza d’uscita continua 120 watt per canale (20‑20.000 Hz, < 0,03%, 8 ohm) Distorsione armonica totale (20‑20.000 Hz) < 0,03% alla potenza dichiarata, a metà potenza o 1 watt Distorsione d’intermodulazione (60 Hz : 7 kHz, 4:1) < 0,03% alla potenza dichiarata, a metà potenza o 1 watt Risposta in frequenza Ingresso Phono 20 Hz‑20 kHz, ±0,5 dB Ingressi Linea 10 Hz‑100 kHz, +1 ‑3 dB Fattore di smorzamento (20‑20.000 Hz, 8 ohm) 180 Sensibilità ingresso / Impedenza Ingresso Phono (MM) 2,25 mV / 68 kohm Ingressi Linea (RCA) 285 mV / 100 kohm Ingressi Linea bilanciati (XLR) 570 mV / 100 kohm Livello sovraccarico ingressi Ingresso Phono 30 mV Ingressi Linea 4 V Livello uscite preamplificate / Impedenza 1,5 V / 470 ohm Rapporto S/R (pesato “A” IHF) Ingresso Phono 80 dB Ingressi Linea 100 dB Sezione digitale Risposta in frequenza 10 Hz‑95 kHz, ±3dB Rapporto S/R (pesato “A” IHF) 100 dB Sensibilità ingresso / Impedenza 0 dBfs / 75 ohm Livello d’uscita / Impedenza 1,2 V / 470 ohm (a ‑20 dB) Formati ingresso USB frontale WAV, MP3, WMA (fino a 48 kHz / 16 bit) Formati ingressi elettrico / ottico PCM (fino a 192 kHz / 24 bit) Formati ingressi PC-USB USB Audio Class 1.0 (fino a 24 bit/96 kHz) USB Audio Class 2.0 (fino a 24 bit/192 kHz)*
