BEDIENUNGSANLEITUNG RA1570 ROTEL

Poids (net) 13 kgs, 28.7 lbs. Toutes les spécifications sont garanties exactes au moment de l’impression. Rotel se réserve le droit de les modifier sans préavis. Rotel et le logo Rotel HiFi sont des marques déposées de The Rotel Co, Ltd, Tokyo, Japon. “Made for iPod,” et “Made for iPhone,” signifie qu’un appareil ou accessoire électronique a été conçu pour être connecté spécifiquement à l’iPod ou à l’iPhone, respectivement, et qu’il a été certifié par le fabricant pour répondre aux normes de performances requises par Apple. Apple n’est pas responsable du fonctionnement de l’appareil ou de sa conformité avec les différents normes de sécurité ou de régularisation. Veuillez noter que l’utilisation de cet accessoire avec l’iPod ou l’iPhone peut affecter ses performances de fonctionnement sans fil. iPhone, iPod, iPod classic, iPod nano, et iPod touch sont des marques déposées d’Apple Inc., enregistrées aux États‑Unis et d’autres pays.26 27 RA‑1570 Stereo‑Vollverstärker Hinweis Der COMPUTER I/O-Anschluss darf nur von autorisierten Personengenutzt werden. WARNUNG: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Servicearbeiten müssen von qualifiziertem Servicepersonal durchgeführt werden. VORSICHT: Zum Schutz vor Feuer oder einem elektrischen Schlag darf das Gerät weder Feuchtigkeit noch Wasser ausgesetzt werden. Achten Sie darauf, dass keine Spritzer in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) auf das Gerät. Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte das Gerät trotzdem einmal Feuchtigkeit ausgesetzt sein oder ein Gegenstand in das Gehäuse gelangen, so trennen Sie es sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen. Lesen Sie sich alle Hinweise vor dem Anschließen und dem Betrieb des Gerätes genau durch. Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit Zugriff auf diese Sicherheitshinweise haben. Alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf dem Gerät müssen genau beachtet werden. Außer den beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen. Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger. Nutzen Sie das Gerät nicht in der Nähe von Wasser. Stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, damit die Ventilationsöffnungen nicht verdeckt werden. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörpern, Wärmespeichern, Öfen oder sonstigen Quellen, die Wärme erzeugen). Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen. Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden. Wichtige Sicherheitshinweise WARNUNG: Die Verbindung mit den Netz kann nur über den Netzeingang an der Geräterückseite unterbrochen werden. Das Gerät muss so aufgestellt werden, dass Sie freien Zugriff auf den Netzeingang haben. Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung (Europa: 230 V/ 50 Hz) übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben. Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel. Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z. B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten. Bei Gewitter oder wenn Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen ziehen Sie den Netzstecker aus der Steckdose. Benutzen Sie nur vom Hersteller empfohlenes Zubehör. Verwenden Sie nur von Rotel empfohlene Transportmittel, Racks, Halterungen oder Regalsysteme. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer oder Rack bewegen, um Verletzungen durch Umkippen vorzubeugen. Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren. Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

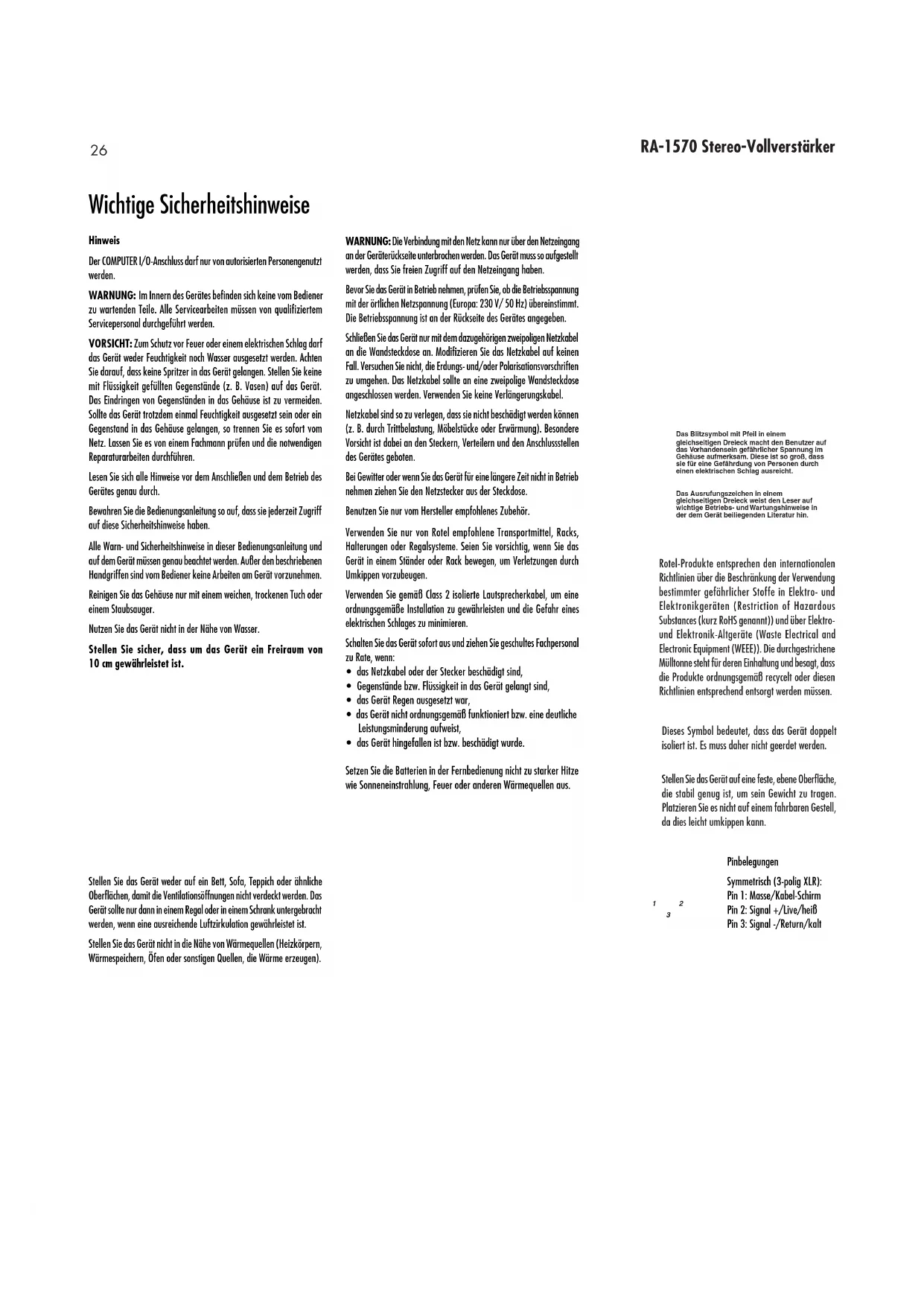

• das Netzkabel oder der Stecker beschädigt sind,

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

• das Gerät Regen ausgesetzt war,

• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,

• das Gerät hingefallen ist bzw. beschädigt wurde. Setzen Sie die Batterien in der Fernbedienung nicht zu starker Hitze wie Sonneneinstrahlung, Feuer oder anderen Wärmequellen aus. Stellen Sie das Gerät auf eine feste, ebene Oberfläche, die stabil genug ist, um sein Gewicht zu tragen. Platzieren Sie es nicht auf einem fahrbaren Gestell, da dies leicht umkippen kann. Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht. Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.

• RA‑1570 Stereo‑Vollverstärker Die Firma Rotel Unsere Geschichte begann vor über 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzähligen Menschen echten Hörgenuss bereitet, denen gute Unterhaltung wichtig ist. Rotel wurde von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird. Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren. Wir fühlen uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite besonders wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst wenig belasten. Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Löten reduzieren. Unsere neuen Class‑D‑Verstärker (nicht digital) arbeiten bis zu 5‑mal effizienter als ältere Verstärker‑Designs, ohne dabei an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schonen diese Produkte nicht nur die Umwelt, sie überzeugen auch klanglich. Last, not least ist diese Anleitung auf Recyclingpapier gedruckt. Dies sind zwar kleine, aber wichtige Schritte. Und wir forschen weiter nach Verfahren und Materialien für einen saubereren und umweltfreundlicheren Herstellungsprozess. Vielen Dank, dass Sie sich für dieses Rotel‑Produkt entschieden haben. Wir sind sicher, dass Sie in den nächsten Jahren viel Freude daran haben werden. Ein Wort zur Leistungsangabe Die Ausgangsleistung des RA‑1570 wird mit 120 Watt pro Kanal angegeben, wenn beide Kanäle gleichzeitig die volle Ausgangsleistung liefern. Rotel spezifiziert die Ausgangsleistung auf diese Weise, da nach unserer Erfahrung hiermit das tatsächliche Leistungspotenzial des Receivers oder Verstärkers widergespiegelt wird. Beim Vergleich der technischen Daten verschiedener Hersteller sollten Sie sich darüber im Klaren sein, dass die Ausgangsleistung oftmals auf unterschiedliche Weise angegeben wird, so dass kein direkter Vergleich möglich ist. Wird die Ausgangsleistung beispielsweise bei einem aktiven Kanal gemessen, so liegt der Maximalwert höher. Die Impedanz eines Lautsprechers steht für den elektrischen Widerstand oder die Last, die er für den Verstärker darstellt. Sie liegt in der Regel bei 8 oder 4 Ohm. Je geringer die Impedanz, desto höher ist die vom Lautsprecher benötigte Leistung. So ist für den Antrieb eines 4-Ohm-Lautsprechers die doppelte Leistung erforderlich wie für einen 8-Ohm-Lautsprecher. Inhaltsverzeichnis Figure 1: Bedienelemente und Anschlüsse 3 Figure 2: Fernbedienung RR-AX92 3 Figure 3: Analoger Eingang und Anschluss eines Lautsprecherpaares 4 Figure 4: Symmetrische Eingänge (XLR) 5 Figure 5: Digitaleingang und 12V TRIG OUT-Anschlüsse 5 Figure 6: Frontseitiger USB-Eingangt 6 Wichtige Hinweise 7 Wichtige Sicherheitshinweise p. 26
• Die Firma Rotel p. 27
• Ein Wort zur Leistungsangabe p. 27
• Zu dieser Anleitung p. 28
• Einige Vorsichtsmaßnahmen 28 Aufstellung des Gerätes 28 Kabel 28 Fernbedienung RR‑AX92 p. 28
• Fernbedienungscode 2 28 Batterien der Fernbedienung 29 Netzspannung und Bedienung Netzeingang p. 29

POWER-Schalter und POWER-LED

Eingangssignalanschlüsse

und Masseanschluss (GND) 29 Hochpegeleingänge

Symmetrische Eingänge (XLR)

Lautsprecherausgänge

Auswahl der Lautsprecher 30 Auswahl der Lautsprecherkabel 30 Polarität und Phasenabgleich 30 Anschluss der Lautsprecher

Fernbedienungssensor

Frontseitiger USB‑Eingang

Wahl der Eingangsquelle

Dimmen 31 Anzeige Dimmer

Computerschnittstelle

EXT REM IN‑Anschluss

• Schutzschaltung p. 32
• Settings‑Menü p. 32
• Bei Störungen p. 33
• Die POWER-Anzeige leuchtet nicht 33 Austauschen der Sicherung 33 Kein Ton 33 Bluetooth-Kopplung ist nicht möglich 34 Spielbare Audioformate 34 Technische Daten RA‑1570 Stereo‑Vollverstärker Daher sind Rotel‑Verstärker so ausgelegt, dass sie mit jedem Lautsprecher mit einer Impedanz zwischen 8 und 4 Ohm arbeiten können, wobei alle Kanäle dabei die angegebene Ausgangsleistung liefern. Da das Rotel-Design so optimiert wurde, dass der gleichzeitige Betrieb aller Kanäle möglich ist, kann Rotel die tatsächliche Ausgangsleistung für beide Kanäle angeben. Zu dieser Anleitung Vielen Dank, dass Sie sich für den Rotel‑Stereo‑Vollverstärker RA‑1570 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.Der RA‑1570 überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestattet. Bei seiner Entwicklung wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Facetten der Musik wiederzugeben. Der RA‑1570 überzeugt mit einem großzügig dimensionierten Netzteil mit Ringkerntransformator und Slit-Foil-Siebkondensatoren. Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es dem Vollverstärker ermöglichen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profitiert davon deutlich.Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. Auf der Platine werden Metallfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dienen nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.Der RA‑1570 ist einfach zu installieren und zu bedienen. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an und genießen Sie die Musik. Einige Vorsichtsmaßnahmen WARNUNG: Um eine Beschädigung des Systems zu vermeiden, sollten Sie ALLE Geräte des Systems abschalten, bevor Sie die Lautsprecher oder sonstige Komponenten anschließen bzw. trennen. Schalten Sie die Geräte erst wieder ein, wenn alle Verbindungen ordnungsgemäß hergestellt worden sind. Achten Sie dabei besonders auf die Lautsprecherkabel. Lose Drähte dürfen weder andere Lautsprecherkabel noch das Gehäuse des Verstärkers berühren. Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel‑Fachhändler in Verbindung.Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA‑1570 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollverstärkers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.Liegt Ihrer Endstufe eine Garantieanforderungskarte bei, so schicken Sie diese ausgefüllt ein. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen. Aufstellung des Gerätes Wie bei allen anderen Audiokomponenten auch, kann die Signalqualität des RA‑1570 durch andere Geräte beeinträchtigt werden. Stellen Sie den Vollverstärker daher nicht auf andere Geräte. Auch sollten die Audiosignalkabel nicht neben den Netzkabeln verlaufen, um Rauschen oder Interferenzen zu vermeiden.Der RA‑1570 erwärmt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Oberseite dürfen nicht verdeckt werden. Um das Gerät muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Vollverstärkers vorzubeugen.Berücksichtigen Sie beim Aufstellen das Gewicht des Vollverstärkers. Wir empfehlen, ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass Vibrationen, die den Klang beeinträchtigen, gedämpft bzw. unterdrückt werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhändler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.Zum Lieferumfang des RA‑1570 gehört die Fernbedienung RR‑AX92. Stellen Sie sicher, dass diese so platziert wird, dass ihr Infrarotsignal den Fernbedienungssensor an der Gerätefront erreicht. Kabel Achten Sie bitte darauf, dass Netz-, Digital- und die normalen Audiosignalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der Analogkabel stören. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an Ihren autorisierten Rotel-Fachhändler. Fernbedienung RR-AX92 Einige Funktionen können entweder über die Bedienelemente an der Gerätefront oder über die beiliegende Fernbedienung RR‑AX92 gesteuert werden. Funktionen, die sich auf das Hauptgerät beziehen, sind mit einer Zahl gekennzeichnet, die von einem Kästchen umgeben ist. Mit einem Kreis umgebene Buchstaben kennzeichnen die Funktionen auf der Fernbedienung. Fernbedienungscode 2 Im Werk wird der Fernbedienungscode 1 eingestellt. Sollte es dadurch zu Problemen mit anderen Rotel‑Verstärkern kommen, so können Sie in den Fernbedienungscode 2 wechseln. Gehen Sie dabei folgendermaßen vor: p. 3428

1. Drücken Sie gleichzeitig die Fernbedienungstasten Tuner J und 2 G.

Damit wird die Fernbedienung so eingestellt, dass sie den Audiocode 2 sendet.2. Richten Sie die Fernbedienung auf das Gerät und drücken Sie 8 Sekunden lang die Taste 2 G. Nun zeigt das Gerät ‘Audio Custom Code 1 ‑> 2’ an. 3. Wiederholen Sie die oben aufgeführten Schritte und drücken Sie anstelle der ‘2’ die ‘1’, um die Fernbedienung so einzustellen, dass wieder Code 1 gesendet wird.29 Deutsch HINWEIS: Über die Fernbedienung können die Grundfunktionen von Rotel‑Tunern und ‑CD‑Playern gesteuert werden. Die mit GHMN gekennzeichneten Tasten steuern die CD‑ bzw. Tuner‑Funktionen in Ihrem System. Damit die Fernbedienung ordnungsgemäß funktionieren kann, stellen Sie sicher, dass sowohl für die Fernbedienung als auch für den CD‑Player bzw. den Tuner Code 1 bzw. Code 2 aktiviert ist. Batterien der Fernbedienung Die beiden beiliegenden Batterien (UM4/AAA) müssen eingelegt werden, bevor Sie die Fernbedienung nutzen können. Um die Batterien zu installieren, drehen Sie die Fernbedienung um. Auf der Rückseite befindet sich der Batteriefachdeckel. Entfernen Sie ihn und legen Sie nun die beiden Batterien entsprechend der auf dem Batteriefachboden angegebenen Polarität ein. Prüfen Sie, ob die Fernbedienung ordnungsgemäß funktioniert und schieben Sie den Batteriefachdeckel wieder auf. Werden die Batterien schwach, so funktioniert die Fernbedienung nicht mehr richtig. Dann sollten Sie neue Batterien einsetzen. Netzspannung und Bedienung Netzeingang

Der RA‑1570 benötigt viel Strom. Daher sollte er direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strommengen für den RA‑1570 sowie die anderen an sie angeschlossenen Komponenten liefern können.Der RA‑1570 wird von Rotel so eingestellt, dass er der in Ihrem Land üblichen Netzspannung von 230 Volt/50 Hz entspricht. Die Einstellung ist an der Geräterückseite angegeben. HINWEIS: Sollten Sie mit Ihrem RA‑1570 in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate. HINWEIS: Einige Produkte werden in mehr als nur einem Land verkauft und dementsprechend mit mehr als einem Netzkabel geliefert. Bitte verwenden Sie stets nur das für Ihr Land/Ihr Gebiet passende Kabel. Sind Sie, wie z. B. bei einer mehrwöchigen Urlaubsreise, für längere Zeit nicht zu Hause, sollten Sie Ihren Vollverstärker (ebenso wie alle anderen Audio‑ und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen. POWER-Schalter und POWER-LED

Drücken Sie zum Einschalten des Gerätes den POWER-Schalter an der Gerätefront. Die LED leuchtet, wenn das Gerät eingeschaltet ist. Durch erneutes Drücken wird der Vollverstärker ausgeschaltet.Befindet sich der POWER‑Schalter in der EIN‑Position, kann der RA‑1570 über die Tasten ON und OFF auf der Fernbedienung in den normalen Betriebs- bzw. den Standby-Modus geschaltet werden. Im Standby-Modus leuchtet die POWER-LED weiterhin, das Display jedoch ist abgeschaltet. HINWEIS: Platzieren Sie den selbstklebenden Ring über der den POWER‑Schalter umgebenden Betriebsanzeige, falls das blaue Lichtzu hell leuchtet. 12V TRIG OUT-Anschlüsse

Einige Audiokomponenten können über ein 12‑V‑Signal automatisch eingeschaltet werden. Die beiden 12V TRIGGER OUT‑Anschlüsse stellen das dazu erforderliche Signal zur Verfügung. Schließen Sie die entsprechenden Geräte über ein Kabel mit 3,5‑mm‑Steckern an. Ist der RA‑1570 ausgeschaltet, so liegt kein Trigger-Signal an den Ausgängen und die angeschlossenen Geräte schalten sich ab. HINWEIS: Verwenden Sie andere ROTEL LINK‑fähige Geräte dieser Serie, so nutzen Sie bitte die ROTEL LINK‑Verbindung, um die Geräte zu aktivieren bzw. zu deaktivieren. Schließen Sie die ROTEL LINK‑ und die 12V TRIGGER‑Kabel nicht gleichzeitig an. Die 12V TRIGGER‑POWER ON/OFF‑Features umgehen die ROTEL LINK‑Features außer Kraft. Eingangssignalanschlüsse

Siehe Figures (Abbildungen) 3, 4 und 5 HINWEIS: Um laute Geräusche zu vermeiden, die sowohl Ihnen als auch für Ihren Lautsprechern schaden, sollten die Geräte beim Verkabeln und Anschließen generell abgeschaltet sein. Phonoeingang

und Masseanschluss (GND) Siehe Figure (Abbildung) 3Verbinden Sie das vom Plattenspieler kommende Kabel mit dem linken und rechten Phonoeingang. Besitzt der Plattenspieler ein Erdungskabel, verbinden Sie dieses Kabel mit der Klemme links neben den Phonoeingängen. Das hilft, Brummen und Rauschen zu vermeiden. Hochpegeleingänge

Siehe Figure (Abbildung) 3Bei den mit CD, TUNER und AUX gekennzeichneten Eingängen des RA‑1570 handelt es sich um analoge Hochpegeleingänge. Diese dienen zum Anschluss von Geräten wie CD-Playern oder anderen Audio-Wiedergabegeräten mit analogem Audioausgang.Die linken und rechten Kanäle sind gekennzeichnet und an die entsprechenden Kanäle der Quellkomponenten anzuschließen. Die linken Anschlüsse sind weiß, die rechten rot. Verwenden Sie zum Anschluss der Eingangsquellen an den RA‑1570 hochwertige Cinch‑Kabel. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten. Symmetrische Eingänge (XLR)

Siehe Figure (Abbildung) 4An der Geräterückseite befinden sich zwei symmetrische XLR‑Eingänge, die die Audiosignale von CD-Playern, Blu-ray-Playern sowie anderen Geräten mit XLR‑Ausgängen akzeptieren. HINWEIS: Verwenden Sie für die Verbindung der Quellkomponente und des RA‑1570 entweder die Cinch‑ oder die XLR‑Anschlüsse, niemals aber beide gleichzeitig.30 RA‑1570 Stereo‑Vollverstärker Digitaleingänge

Siehe Figure (Abbildung) 5Der RA‑1570 ist mit zwei koaxialen und zwei optischen Digitaleingängen bestückt. Diese sind mit COAXIAL 1 und 2 bzw. Mit OPTICAL 1 und 2 gekennzeichnet. Verbinden Sie die COAXIAL bzw. OPTICAL PCM‑Ausgänge Ihrer Quelle mit diesen Buchsen. Die Digitalsignale werden vom RA‑1570 dekodiert und wiedergegeben. Das Gerät kann PCM‑Signale bis 24 Bit/ 192 kHz dekodieren. Preamp-Ausgänge

Der RA‑1570 verfügt an der Rückseite über zwei mit PRE OUT 1 gekennzeichnete Ausgänge. An diesen Ausgängen steht das Signal der über eine der Function-Tasten ausgewählten Quelle jederzeit zur Verfügung. In der Regel wird ein weiterer Vollverstärker oder eine externe Endstufe, die zum Antrieb weiterer Lautsprecher genutzt wird, daran angeschlossen. HINWEIS: Wird die Einstellung der Lautstärke, der Balance oder des Klanges verändert, so wird dadurch auch das Signal der Preamp‑ Ausgänge beeinflusst. Pre Out/Main In

Die mit „Pre Out 2“ und „Main In“ gekennzeichneten Anschlüsse werden normalerweise über stabile Kurzschlussbrücken miteinander verbunden. An sie kann praktisch jeder Signalprozessor angeschlossen werden. Vor dem Anschließen müssen die Kurzschlussbrücken entfernt werden. Verbinden Sie die „Pre Out 2“‑Anschlüsse über hochwertige Kabel mit den Eingängen des Signalprozessors. Schließen Sie die Ausgänge des Signalprozessors an die „Main In“‑Anschlüsse an. Lautsprecherausgänge

Siehe Figure (Abbildung) 3Der RA‑1570 verfügt an der Rückseite über zwei Paar jeweils mit SPEAKER A und SPEAKER B gekennzeichnete Lautsprecherausgänge. Über den Lautsprecherwahlschalter an der Gerätefront und die Tasten auf der Fernbedienung kann eingestellt werden, welche Lautsprecher spielen sollen. Auswahl der Lautsprecher Ist nur eine Lautsprechergruppe angeschlossen, so kann die Impedanz 4 Ohm betragen. Beim Betrieb der Lautsprecher A und B müssen alle Lautsprecher eine Impedanz von mindestens 8 Ohm besitzen. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es nur bei sehr wenigen Lautsprechern Probleme beim Betrieb mit dem RA‑1570. Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler. Auswahl der Lautsprecherkabel Verbinden Sie den RA‑1570 und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard‑„Klingeldraht“ wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen. Polarität und Phasenabgleich Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muss für jede Lautsprecher‑/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen. Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern und achten Sie bei jeder Lautsprecher‑ und Verstärkerverbindung auf die gleiche Polung. Anschluss der Lautsprecher

Schalten Sie zunächst alle Geräte des Systems ab. Die Anschlussklemmen des Vollverstärkers sind farbig gekennzeichnet. An sie können blanke Drähte oder Kabelschuhe angeschlossen werden. (Die Verwendung von Bananensteckern ist in Europa nicht zulässig).Führen Sie das Kabel vom RA‑1570 zu den Lautsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen.Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Klemmen im Uhrzeigersinn fest.Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Schraubklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Schraubklemmen. Anschließend drehen Sie diese im Uhrzeigersinn fest. HINWEIS: Achten Sie bitte darauf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist. Kopfhörerausgang

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossenwerden. Diese Buchse ist auf die Verwendung von Standard‑Stereo‑3,5‑mm‑Ministeckern ausgelegt. Auch nach Anschließen des Kopfhörers wird noch ein Signal zu den Lautsprechern gesendet. Nutzen Sie den Lautsprecherwahlschalter, um die Lautsprecher abzuschalten. Über die Tasten

legen Sie die Eingangsquelle fest. HINWEIS: Da die Empfindlichkeit von Lautsprechern und Kopfhörern sehr unterschiedlich sein kann, sollten Sie stets die Lautstärke reduzieren, bevor Sie Kopfhörer anschließen oder trennen. Fernbedienungssensor

Der Fernbedienungssensor empfängt die Infrarotsignale der Fernbedienung. Verdecken Sie den Sensor nicht, da ansonsten kein ordnungsgemäßer Betrieb der Fernbedienung gewährleistet ist.31 Deutsch Display

Im Display an der Gerätefront werden Informationen zur ausgewählten Quelle, zum Lautstärkepegel und zu den Klangeinstellungen angezeigt. Frontseitiger USB-Eingang

Siehe Figure (Abbildung) 6Um wireless streamen zu können, kann an den frontseitigen USB-Eingang ein iPod, iPhone, ein USB-Speicherstick oder der beiliegende Bluetooth-Adapter (Dongle) angeschlossen werden. Stecken Sie Ihren iPod bzw. Ihr iPhone einfach in diesen Eingang und wählen Sie mithilfe der Quellenwahl die USB-Funktion aus. iPod und iPhone bleiben aktiv und ermöglichen die Such- und Wiedergabefunktionen. Bluetooth-Verbindung Stecken Sie den beiliegenden Bluetooth-Adapter in die USB-Buchse an der Gerätefront, wenn Sie via Bluetooth wireless von Ihrem Gerät (z. B. Ihrem Handy) streamen möchten. Lassen Sie Ihr Handy nach „Rotel Bluetooth“ suchen und stellen Sie die Verbindung her. Normalerweise wird diese automatisch hergestellt. Werden Sie zur Eingabe eines Passworts aufgefordert, so geben Sie auf Ihrem Gerät „0000“ ein. HINWEIS: Nicht alle Bluetooth‑Adapter funktionieren mit dem RA‑ 1570. Bitte verwenden Sie den beiliegenden Adapter. Audiofunktionen Lautstärkeregler

Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren. Oder nutzen Sie die VOLUME‑Tasten + und – auf der Fernbedienung. Drücken Sie die MUTE‑Taste , um den Ton komplett abzuschalten. BALANCE

Über die Balance-Funktion wird das Lautstärkeverhältnis zwischen linkem und rechtem Kanal hergestellt. Im Werk wird die Mittenposition bzw. „0“ eingestellt. Um die Balance-Funktion über die Gerätefront zu verändern, drücken Sie die MENU-Taste , bis im Frontdisplay BALANCE SETTING erscheint. Drücken Sie nun die LEFT- oder die RIGHT-Taste an der Gerätefront, um den Wert nach LINKS oder RECHTS zu verschieben. Der Wert kann von L15 bis R15 eingestellt werden. HINWEIS: Diese Einstellungen werden dauerhaft und auch nach dem Ausschalten des RA‑1570 gespeichert. Um die Einstellungen nur vorübergehend zu ändern, so dass sie nach dem Ausschalten des RA‑1570 nicht gespeichert bleiben, drücken Sie auf der Fernbedienung die BAL-Taste , um in das BALANCE SETTING-Menü zu gelangen. Drücken Sie anschließend die linke oder rechte Pfeiltaste , um die Einstellung vorzunehmen. Ist der Vorgang abgeschlossen, so drücken Sie die EXIT‑Taste F, um das Menü zu verlassen. TONE BYPASS

Um den bestmöglichen Klang zu gewährleisten, wird das Gerät im Werk so eingestellt, dass die Signale ohne Beeinträchtigung am Klangregelnetzwerk vorbeigeleitet werden. Im Frontdisplay erscheint TONE BYPASS. Um die Bypass-Funktion über die Gerätefront aufzurufen, drücken Sie die MENU-Taste . Drücken Sie anschließend die Taste – bzw. +, um Bypass zu aktivieren bzw. zu deaktivieren. HINWEIS: Dies Einstellung werden dauerhaft und auch nach dem Ausschalten des RA‑1570 gespeichert. Um die Einstellung nur vorübergehend zu ändern, so dass sie nach dem Ausschalten des RA‑1570 nicht gespeichert bleibt, drücken Sie auf der Fernbedienung die BYPASS-Taste , um den Bypass-Modus zu aktivieren oder zu deaktivieren. BASS und TREBLE

Um den Wert für Bass oder Treble verändern zu können, drücken Sie die MENU-Taste an der Gerätefront, um in das Bass Settings- oder Treble Settings-Menü zu gelangen. Drücken Sie anschließend die Taste + bzw. -, um den Wert zwischen ‑10 und +10 einzustellen. HINWEIS: Diese Einstellungen werden dauerhaft und auch nach dem Ausschalten des RA‑1570 gespeichert. Um die Einstellungen für Bass und Treble vorübergehend über die Fernbedienung zu ändern, drücken Sie auf der Fernbedienung die Taste Bass oder Treble . Drücken Sie anschließend die linke oder rechte Pfeiltaste

auf der Fernbedienung, um den gewünschten Wert einzustellen.Ein gut eingestelltes hochwertiges Audiosystem erzeugt den natürlichsten Klang, wenn die Einstellung der Tiefen und Höhen gar nicht oder nur geringfügig verändert wird. Nutzen Sie diese Funktionen also möglichst wenig. Besonders vorsichtig sollten Sie sein, wenn Sie die Werte erhöhen, da hierdurch die Belastung für Verstärker und Lautsprecher höher wird. HINWEIS: Durch das Einstellen von Bass und Treble wird die Tone‑ Funktion nicht automatisch aktiviert. Wie Sie die Tone‑Funktion aktivieren, erfahren Sie im Abschnitt TONE BYPASS oben. HINWEIS: Die Einstellungen für Tone Bypass, Bass, Treble und das Balance werden nur dann dauerhaft gespeichert, wenn die Einstellungen über das Menü vorgenommen werden. Die über die Tasten

vorgenommenen Einstellungen sind nur vorübergehend und werden nach dem Ausschalten des RA‑1570 nicht gespeichert. Wahl der Eingangsquelle

Über diese Tasten wird die Eingangsquelle aktiviert. Drücken Sie dazu die entsprechende Eingangstaste an der Gerätefront oder auf der Fernbedienung. Dimmen Anzeige Dimmer

Um die Helligkeit des Frontdisplays einzustellen, drücken Sie die MENU-Taste an der Gerätefront und schalten auf Display Settings. Drücken Sie anschließend auf die Taste – oder + an der Gerätefront, um die Helligkeit des Displays zu verändern. HINWEIS: Dies Einstellung bleibt auch nach dem Ausschalten des RA‑1570 gespeichert. Um die Einstellung der Helligkeit nur vorübergehend zu ändern, drücken Sie auf der Fernbedienung die Taste DIM L.32 RA‑1570 Stereo‑Vollverstärker Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebscodes erhalten Sie bei Ihrem autorisierten Rotel-Fachhändler. ROTEL LINK

Diese mit ROTEL LINK IN gekennzeichnete 3,5-mm-Minibuchse kann optional an die LINK OUT-Anschlüsse von Produkten angeschlossen werden, die in einem Rotel-Netzwerk verbunden sind. Die dazugehörigen Rotel-Produkte können miteinander kommunizieren und werden über die Rotel Remote App gesteuert (steht im iTunes Store zum Download bereit). EXT REM IN-Anschluss

Diese 3,5-mm-Anschlussbuchse empfängt die Befehlcodes eines Standard-Infrarot empfängers. Sie wird genutzt, wenn die von einer Fernbedienung gesendeten Infrarotsignale nicht den Fernbedienungssensor an der Gerätefront erreichen können. Lassen Sie sich bezüglich externer Empfänger und der geeigneten Verkabelung für die EXT REM IN‑Buchse von Ihrem autorisierten Fachhändler beraten. Schutzschaltung Der Verstärker besitzt eine thermische Schutzschaltung und einen Überstromschutz, die ihn vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen schützen. Sie sind unabhängig vom Audiosignal und beeinflussen den Klang nicht. Stattdessen überwachen sie die Temperatur an den Leistungstransistoren und schalten den Verstärker ab, sobald bestimmte Temperaturgrenzen überschritten werden.Es ist unwahrscheinlich, dass die Schutzschaltung reagiert. Sollte es zu einer Störung kommen, hört der Verstärker auf zu spielen. Im Display an der Gerätefront erscheint „AMP PROTECTION“.Schalten Sie den Verstärker in diesem Fall aus. Lassen Sie ihn einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Beim erneuten Einschalten des RA‑1570 setzt sich die Schutzschaltung automatisch zurück.In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie beispielsweise durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.Reagiert die Schutzschaltung wiederholt und können Sie die Ursache nicht lokalisieren, setzen Sie sich mit Ihrem autorisierten Rotel-Fachhändler in Verbindung. Settings-Menü Sie gelangen in das Settings-Menü, indem Sie die MENU-Taste an der Gerätefront oder die MENU-Taste auf der Fernbedienung drücken. Den Wert der ausgewählten Option kann durch Drücken der Taste + bzw. – an der Gerätefront oder der linken bzw. rechten Pfeiltaste auf der Fernbedienung geändert werden. Sie rufen durch Drücken der MENU-Taste an der Gerätefront bzw. der MENU-Taste auf der Fernbedienung nacheinander die Untermenüs auf. HINWEIS: Die Einstellung für Dimmer werden nur dann dauerhaft gespeichert, wenn die Einstellung über das Menü vorgenommen werden. Die über die Taste L vorgenommenen Einstellung ist nur vorübergehend und werden nach dem Ausschalten des RA‑1570 nicht gespeichert. PC-USB-Eingang

Verbinden Sie diesen Eingang mithilfe des beiliegenden USB‑Kabel mit der USB-Buchse eines Computers.Der RA‑1570 unterstützt die Modi USB Audio Class 1.0 und USB Audio Class 2.0. Bei Windows‑Computern ist für USB Audio Class 1.0 keine Treiberinstallation erforderlich. Die Audiowiedergabe wird bis zu einer Abtastrate von 96 kHz unterstützt. Die Werksvoreinstellung ist USB Audio Class 1.0.Um die Vorteile von USB Audio Class 2.0 mit einer Abtastrate bis zu 192 kHz zu nutzen, ist die Installation eines Windows-Treibers erforderlich. Dieser ist auf einer CD gespeichert, die dem RA‑1570 beiliegt. Außerdem müssen Sie den RA‑1570 in den Wiedergabemodus USB Audio Class 2.0 schalten. Gehen Sie dabei wie folgt vor:• Drücken Sie die MENU‑Taste an der Gerätefront wiederholt, bis PC-USB Audio Class” auf dem Display erscheint.• Wählen Sie mithilfe der ‑” ‑ Taste (Minustaste) 2.0” aus. Drücken Sie anschließend ENTER”.• Schalten Sie den RA‑1570 und Ihren PC nach Ändern des USB‑Audiomodus aus und wieder ein, um sicherzustellen, dass beide Gerät richtig konfiguriert sind.Viele Audio‑Wiedergabeanwendungen unterstützen eine Abtastrate von 192 kHz nicht. Stellen Sie sicher, dass Ihr Audio‑Player 192 kHz unterstützt und verwenden Sie 192‑kHz‑Audiodateien, um eine ordnungsgemäße Wiedergabe bei dieser Abtastrate zu gewährleisten. Außerdem müssen Sie vielleicht den Audiotreiber Ihres PCs so konfigurieren, dass er eine Abtastrate von 192 kHz nutzen kann oder Ihr Computer nimmt ein Down-Sampling auf eine niedrigere Abtastrate vor. Weitere Informationen können Sie der Anleitung zu Ihrem Audio-Player oder zum Betriebssystem entnehmen. HINWEIS: Für USB Audio Class 2.0 ist die Installation des Windows PC‑Treibers erforderlich. Er befindet sich auf der CD ROM, die dem RA‑1570 beiliegt. HINWEIS: Bei Mac‑Computern ist keine Treiberinstallation erforderlich, damit PC‑USB 1.0 bzw. 2.0 Audio unterstützt werden kann. HINWEIS: Für die erfolgreiche Installation des Treibers kann es erforderlich sein, dass Sie den ROTEL‑Audiotreiber im Audio‑/ Lautsprecher‑Setup Ihres Computers auswählen müssen. Computerschnittstelle

Der RA‑1570 kann in Automatisierungssystemen über eine RS‑232‑Schnittstelle gesteuert werden. Anschluss bietet der COMPUTER I/O-Eingang an der Geräterückseite über ein Standard-DB-9-Kabel (Buchse/Stecker).33 Deutsch

• PC‑USB VOL: VARIABLE (disabled) ist die Werksvoreinstellung.

• BLUETOOTH VOL: VARIABLE (disabled) ist die Werksvoreinstellung. HINWEIS: Der Lautstärkesteller an der Gerätefront und die VOLUME Tasten +/‑ auf der Fernbedienung sind deaktiviert, wenn die Lautstärke auf Fixed gesetzt wurde. Um dieses Feature zu deaktivieren, wählen Sie die Einstellung „Variable“.

• PC‑USB AUDIO CLASS: Hier können Sie die unterstützte PC‑USB Audio Class des angeschlossenen Gerätes ändern. HINWEIS: Unterstützt ein an PC‑USB angeschlossener Computer nicht USB Audio Class 2.0 und die Audiowiedergabe mit 24 Bit/192 kHz,so kann PC‑USB für USB Audio Class 1.0 konfiguriert werden. Weitere Details finden Sie im Betriebssystem Ihres Computers.

• SOFTWARE VERSION: Hier wird die aktuell verwendete Software‑Version angezeigt.

• FACTORY DEFAULT: Hier wird das Gerät in die Werksvoreinstellungen zurückgesetzt. Drücken Sie die Taste + an der Gerätefront oder die rechte Pfeiltaste auf der Fernbedienung, um <YES> auszuwählen. Drücken Sie anschließend die ENTER-Taste an der Gerätefront oder die ENT-Taste auf der Fernbedienung. HINWEIS: Alle vorher konfigurierten Optionen werden gelöscht und in die Werksvoreinstellungen zurückgesetzt. Bei Störungen In Audiosystemen sind viele Schwierigkeiten auf falsches Anschließen oder falsches Einstellen der Bedienelemente zurückzuführen. Sollten Probleme auftreten, isolieren Sie den betroffenen Bereich, prüfen die Einstellung der Bedienelemente, suchen die Ursache der Störung und nehmen die notwendigen Veränderungen vor. Die POWER-Anzeige leuchtet nicht Bei ordnungsgemäßem Betrieb leuchten der Ring um den POWER-Schalter und die grundlegenden Bereiche im Display, wenn der RA‑1570 an eine stromführende Wandsteckdose angeschlossen ist und die POWER-Taste gedrückt wird. Tun sie dies nicht, prüfen Sie mit einem anderen elektrischen Verbraucher, z. B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prüfen Sie, ob der Strom nicht durch einen dazwischen sitzenden Schalter abgeschaltet worden ist. Austauschen der Sicherung Funktioniert ein anderes elektrisches Gerät und der Vorverstärker nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vorverstärker vom Netz und lassen Sie die Sicherung von Ihrem autorisierten Rotel-Fachhändler auswechseln. Kein Ton Prüfen Sie, ob die Signalquelle einwandfrei funktioniert. Vergewissern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des RA‑1570 ordnungsgemäß angeschlossen sind. Prüfen Sie alle Verbindungen zwischen dem RA‑1570, der Endstufe und den Lautsprechern.

• Tone Control: TONE BYPASS ON/OFF, BASS‑ und TREBLE‑Einstellungen können Ihren Wünschen entsprechend geändert werden. Drücken Sie die ENTER-Taste an der Gerätefront oder die ENT-Taste auf der Fernbedienung, um zwischen den Tone-Setup-Optionen hin und her zu schalten. (Weitere Informationen zu den einzelnen Funktionen finden Sie oben in den entsprechenden Abschnitten.) HINWEIS: Diese Einstellungen bleiben auch nach Ausschalten des RA‑1570 dauerhaft gespeichert.

• BALANCE: Ändern der Balance nach links oder rechts. (Weitere Informationen finden Sie im Abschnitt BALANCE.) HINWEIS: Dies Einstellung bleiben auch nach Ausschalten des RA‑ 1570 dauerhaft gespeichert.

• DIMMER: Dimmt die Helligkeit des Frontdisplays. HINWEIS: Dies Einstellung bleiben auch nach Ausschalten des RA‑ 1570 dauerhaft gespeichert.

• Rotel Link RCD: Hier können Sie einstellen, wie der CD‑Player an den Verstärker angeschlossen wird. Zur Auswahl stehen: CD (analog), COAX1(coaxial 1) oder COAX2 (coaxial 2). CD ist die Werksvoreinstellung.

• POWER ON MAX VOLUME: Hier wird der maximale Lautstärkepegel bei aktiviertem Gerät festgelegt. „45“ ist die Werksvoreinstellung. HINWEIS: Die Einstellungen für Power On Max Volume gelten nicht für Quellen für die Fixed Gain konfiguriert ist.

• AUTO POWER OFF: Der RA‑1570 kann so konfiguriert werden, dass er sich automatisch ausschaltet, wenn er für eine bestimmte Zeit nicht genutzt wird. Werden innerhalb der festgelegten „Auto Power Off” Zeit keine Änderungen am Gerät vorgenommen, so schaltet es automatisch in den Standby‑Modus. Werden Änderungen an Lautstärke, Quelle oder Wiedergabefunktionen durchgeführt, wird der Auto Power Off Timer wieder aktiviert. Die Werksvoreinstellung für Auto Power Off ist DISABLE. Gültige Einstellungen sind: DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS.

• FIXED GAIN: Hier wird für einen bestimmten Eingang ein fester Lautstärkepegel eingestellt. Um dieses Feature zu aktivieren, drücken Sie die Taste + bzw.–, um den gewünschten festen Lautstärkepegel für Aux 1, Coax 1, Coax 2, Optical 1, Optical 2, PC‑USB bzw. Bluetooth auszuwählen. Nach dem Aktivieren und nach Auswahl des Eingangs mit einem festen Lautstärkepegel wird der Lautstärkepegel sofort auf den festgelegten Pegel gesetzt. Gültige Einstellungen sind: VARIABLE, FIXED 1‑95, FIXED MAX.

• AUX1 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.

• COAX1 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.

• COAX2 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.

• OPT1 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.
