MANUALE UTENTE FL372 FAGOR

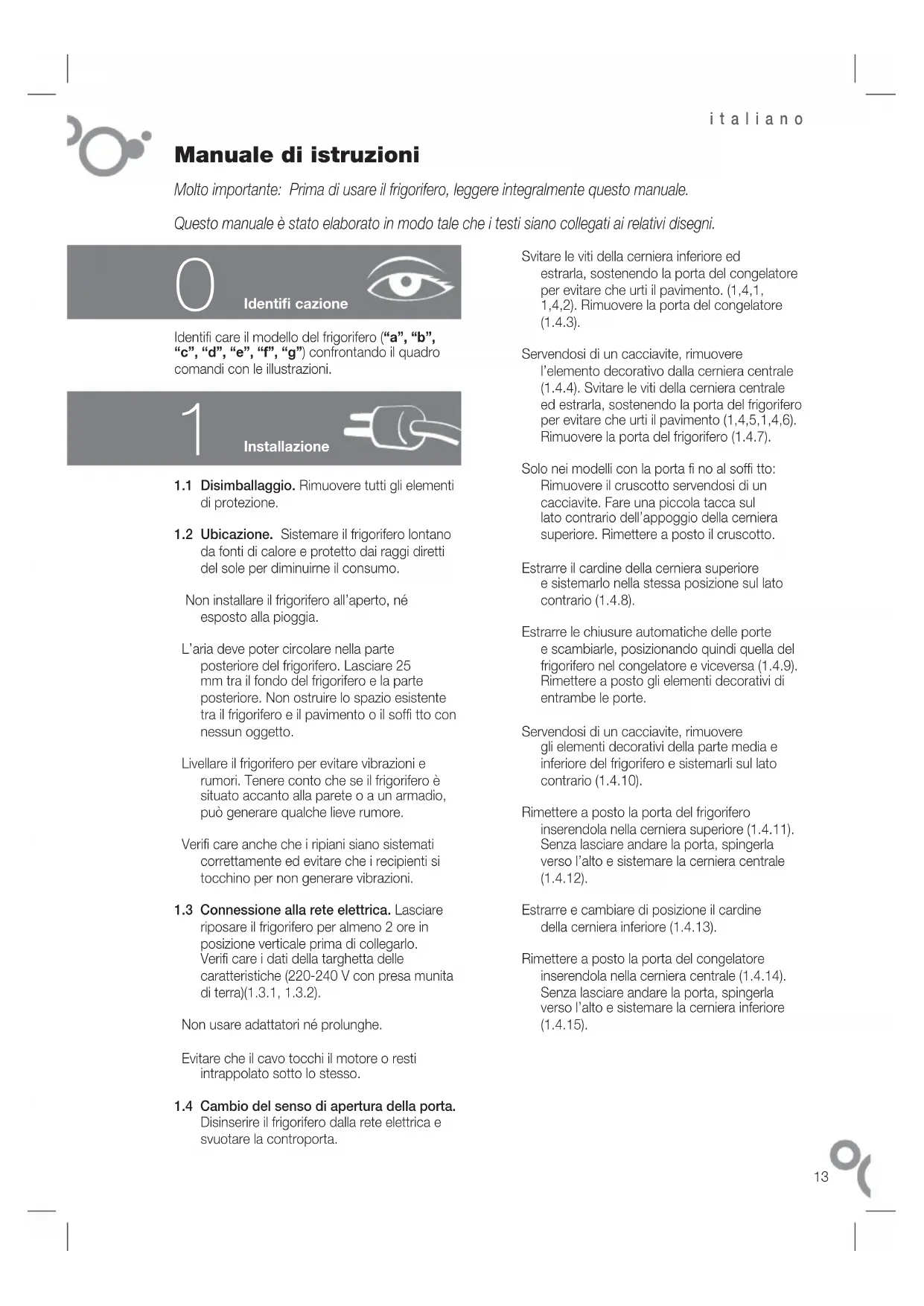

Manuale di istruzioni

Molto importante: Prima di usare il frigorifero, leggere integralmente quello manuale.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Identificazione

Identifi care il modello del frigorifero ("a", "b", "c", "d", "e", "f", "g") confrontando il quadro comandi con le illustrazioni.

1

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi di protezione.
1.2 Ubicazione. Sistemare il frigorifero lontano da fonti di calore e protetto dai raggi diretti del sole per diminuirne il consumo.

Non installare il frigorifero all'aperto, ne esesto alla pioggia.

L'aria delve poter circolare nella parte posteriore del frigorifero. Lasciare 25 mm tra il fondo del frigorifero e la parte posteriore. Non ostruire lo spazio esistente tra il frigorifero e il pavimento o il soffi tto connessun oggetto.

Livellare il frigorifero per evitare vibrazioni e rumori. Tenere conto che se il frigorifero è situato accanto alla parete o a un armadio, cui generate nelle lieve rumore.

Verifi careanche che i ripiani siano sistematici correttamente ed evitare che i recipienti si tocchino per non generare vibrazioni.

1.3 Connessione alla rete elettrica. Lasciare riposare il frigorifero per almeno 2 ore in posizione verticale prima di collegarlo. Verifi care i dati della targhetta delle caratteristiche (220-240 V con presa munita di terra)(1.3.1, 1.3.2).

Non usare adattatori né prolonghe.

Evitare che il cavo tocchi il motore o resti intrappolato molto lo stesso.

1.4 Cambio del senso di aperture della porta. Disinserire il frigorifero alla rete elettrica e svotare la controporta.

Svitare le viti della cerniera inferiore ed estrarla, sostenendo la porta del congelatore per evitare che urti il pavimento. (1,4,1, 1,4,2). Rimuovero la porta del congelatore (1.4.3).

Servendosi di un cacciavite, rimuovere l'elemento decorativo della cerniera centrale (1.4.4). Svitare le viti della cerniera centrale ed estrarla, sostenendo la porta del frigorifero per evitare che urti il pavimento (1,4,5,1,4,6). Rimuovere la porta del frigorifero (1.4.7).

Solo nei modelli con la porta fi no al soffi tto: Rimuovere il cruscotto servendosi di un cacciavite. Fare una piccola tacco sul lato contrario dell'appoggio della cemiera superiore. Rimettere a posito il cruscotto.

Estrarre il cardine della cerniera superiore e sistemarlo nella stessa posizione sul lato contrario (1.4.8).

Estrarre le chiusure automatiche delle porte e scambiarle, posizionando quando alla del frigorifero nel congelatore e viceversa (1.4.9). Rimettere aosto gli elementi decorativi di entrambe le porte.

Servendosi di un cacciavite, rimuovere gli elementi decorativi della parte media e inferiore del frigorifero e sistemari sul lato contrario (1.4.10).

Rimettere aosto la porta del frigorifero inserendola nella cerniera superiore (1.4.11). Senza lasciare andare la porta, spingerla versuso l'alto e sistemare la cerniera centrale (1.4.12).

Estrarre e cancellare di posizione il cardine della cerniera inferiore (1.4.13).

Rimettere aippo la porta del congelatore inserendola nella cerniera centrale (1.4.14). Senza lasciare andare la porta, spingerla versuso l'alto e sistemare la cerniera inferiore (1.4.15).

2 Uso

2.1 Accensione del frigorifero. Premere ON-OFF (2.1.1). Premere +, - fi no alla comparsa di una cifa sul display (2.1.2), oppure girare il comando (2.1.3).
2.2 Sezione del vano. Nei modelli abcd il vano frigorifero e il vano congelatore funzionano in modo indipendente. Nei modelli e fani funzionano conciuntamente
2.3 Sezione della temperatura. Girare il commande (2.3.1) o premere i tasti +, - prima del vano congelatore e poi del vano frigorifero (2.3.2).

Una volta selezionata la temperatura, è possibile conoscere la temperatura reale del vano tramite le spiè luminose (2.3.3), oppure premendo per 5 secondi i tasti + o - del vano richiesto. La temperatura del vano lampeggia (2.3.4).

Raccomandazione: Temperatura consigliata del vano frigorifero 4 del vano congelatore -19 per cibi già surgelati. Per surgelare, la temperatura consigliata è -24

Non bisogna dimenticare che la temperatura all'interno dipende alla temperatura ambiente, dall'ubicazione dell'apparecchio e alla frequenza di apertura delle porte.

2.4 Funzioni del frigorifero.

Funzione raffreddamento rapido: Questa funzione attiva per 6 ore la temperatura più fredda nel frigorifero. Si consiglia di attivarla quando si immette una gran quantità di alimenti nel frigorifero.

Per attivarla e disattivarla: premere (2.4.1, 2.4.2). I modelli dispongono di esta funzione.

SUPER

Funzione Vacanza: La funzione Vacanza è molto utile quando il frigorifero non viene usato per un lungo periodo di tempo, ma occorre conservare i cibi nel congelatore. Con但这a funzione, il consumo del frigorifero è molto basso e non si creano cattivi odori all'interno. I modelli acefg non dispongono di但这a funzione.

Avverenza: La porta del frigorifero deve essere chiusa.

Per attivarla e disattivarla: premere HOLIDAY(2.4.3), o i tasti +, - del vano frigorifero fi nché non compare sul display (2.4.4). Per disattivare la funzione, ripetere la stessa operazione.

2.5 Funzioni del congelatore.

Funzione raffreddamento rapido: Questa funzione attiva per 52 ore la temperatura più fredda nel congelatore. Si consiglia di attivarla 24 ore prima di mettere una gran quantità di cibo nel congelatore. Nel modello la funzione deve essere disattivata 24 ore dopo.

Per attivarla e disattivarla: Premere SUPER (2.5.1, 2.5.2, 2.5.3). Il modello dispone di quella funzione.

Funzione Inverno: Solo nei modelli Usare questa funzione se si riscontra che il congelatore raffredda di meno. Premere SUPER per 5 secondi fi nché la spia arancione non comincia a lampeggiare (2.5.4). La luce del frigorifero restsa accesa a potenza media e in tal modo il compressore funziona per più tempo. Quando il congelatore raggiunge la temperatura richiesta, disinserire la funzione Inverno premendo di nuovo SUPER per 5 secondi.

Inserimento/disinserimento del congelatore: Premere ON-OFF del vano congelatore (2.5.5). Premere il tasto+ o fi nché l'indicazione della temperatura non scompare dal display (2.5.6), oppure girare il dato fi no alla posizioneON2067). Quando si spegne il congelatore, si spegneanche il vano frigorifero.

2.6 Consiglio per l'uso.

Non apriere le porte più del tempo necessario e non mettere in frigorifero cibi caldi. Si ottieneosi un uso più effici ciente del frigorifero e si evita l'augimento del consumo di energia.
- Se il frigorifero è NO FROST, non ostruire le griglie di ventilazione e lasciare spazio tra gli alimenti per favire la circolazione dell'aria.
Non mettere nel congelatore bottiglie di vetro contenti bibite gassate o liquidi

dato che potrebbero andare in pezioni.

Riporre icibi in recipienti ermetici per evitare che si rinsecchiscano.
Non consumare gelati o cibi molto freddi appena estratti dal congelatore, dato che potrebbero provocare ustioni alla bocca.

3

Manutenzione e pulizia

3.1 Pulizia dell'interno. Usare una spugnetta o un panno morbido imbevuto di acqua con bicarbonato per pulire l'interno ed evitare la formazione di cattivi odori.

Non usare mai macchine pulenti a vapore, solventi o detergenti abrasivi.

3.2 Pulizia dell'esterno. Per la pulizia dei display non usare macchine pulenti a vapore.

Si consiglia di pulire la griglia posteriore una volta all'anno con un aspirapolvere.

3.3 Pulizia degli accessori. Non sono lavabili in lavastoviglie. Pulirli a mano con una spugnetta o un panno morbido.

3.4 Sostituzione della lampadina. Se si fonde la lampadina, disinserire il frigorifero. Rimuovere il coperchio premendo la linguetta (3.4.1, 3.4.3) ed estrarre la lampadina guasta (3.4.2, 3.4.4). Sostituirla con un'altra con lo stesso tipo di filettatura, E14, 220-240 V, 15/25 W o secondo l'indicazione riportata sull'apparecchio.

3.5 Sostituzione del fi Itro al carbone. Nel frigorifero cui è essere incorporato un fi Itro al carbone che assorbè gli odori di certi alimenti e trattiene i microrganismi (funghi e batteri) presenti nell'aria in circolazione.

Il fi Itro è attivo per 6 mesi. Trascorso quello periodo di tempo, si consiglia sostituiro con uno nuovo. La posizione del fi Itro varia a seconda del modello.

Per sostituire il fi Itro: Premere la linguetta e rimuovere il coperchio (3.5.1, 3.5.5). Estrarre il fi Itro esaurito (3.5.2, 3.5.6).

Se il fi Itro richiede I'attivazione: Rimuovere i sigili (3.5.3) e premere il visore BIOFILTER fi no ad ascoltare un leggero scatto (3.5.4).

In pochi secondi la Scala della durata comincera a colorarsi. Inserire il fi Itro nella posizione originale.

Conservare i fi Itri esauriti e i ricambi fuori alla portata dei bambini; l'ingestione in grandi quantità può essere pericolosa.

Non bagnare il fi Itro dato che perderebbe tutte le sue proprietà.

4

Diagnosi

4.1 Porta aperta. Se la porta resta aperta per più di 2 minuti, suona un allarme e si spegne la luce del frigorifero. L'allarme si disinserisce quando si chiude la porta.

4.2 Freddo insuffi ciente nel congelatore

• Quando la temperatura del congelatore èccessivamente alta, compare un allarme luminoso (4.2.1, 4.2.2) e si attiva a sua volta un segnale acustico intermittente. Premere S4E8 4.2.4) per disattivare manualmente il segnale acustico).
• Solo nei modelli che la funzione inverno è attivata, l'allarme lampeggia; per disattivarlo vedi (2.5.4).
• Quando si accende l'apparecchio per la prima volta, si attiva l'allarme luminoso, manon sua l'allarme acustico.

4.3 Blackout

Apririle nemo possibile le portedel frigorifero.
Quando siri ripristina la corrente, verifi care lo
stato degli alimenti stoccati.

4.4 Rumori normali nel frigorifero

Il frigorifero più émettre une série di rumori: è normale durante il funzionamento e per i quali non occorre preoccuparsi.

• Il gas refrigerante può provocare un borbottio quando circa nei circuiti.
• Il compressore più provocare ronzii e/o un leggero picchiettio, soprattutto quando si mette in funzione.
• Le dilatazioni o le contrazioni dei materiali

utilizzati possono provocare crepitii o scricchiolii.

L'aria che muove il ventilatore del congelatore più generare un leggero rumore di fondo.
Non intervenire sul frigorifero per cercare di riparlo. Chiamare il Servizio di Assistance Tecnica.

Sicurezza

• Mantenere sgombre le griglie di ventilazione.
• Fare attenzione a non danneggiare il circuito di raffreddamento.
• Non usare apparecchi elettrici all'interno del frigorifero, a meno che siano del tipo consigliato dal costruttore.
• Per accelerare il processo di sbrinamento, non usare dispositivi meccanici o altri mezzi diversi da quelli consigliati dal costruttore.
• Questo appearecchio non è destinato all'uso da parte di persona (compresi i bambini) con ridotte capacità fi siche, sensoriali o mentali o carenti di esperienza o di conoscenza, salvo in caso di supervisione dell'uso dell'apparecchio da parte di una persona responsable della loro sicurezza. I bambini devono essere sorvegliati per accertarsi che non giochino con l'apparecchio.
• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal costruttore, dal servizio postvendita o da personale quali cato.

Ambiente

Il frigorifero è stato progettato pensando alla tutela dell'ambiente.

Questo apparecchio funziona con refrigerante R600A, che non danneggia l'ambiente.

Rispettare l'ambiente. Per usare il frigorifero in modo effi ciente, impostare in agli vano la temperature consigliata a seconda della funzione richiesta.

Disinserire il frigorifero o attivare la funzione Vacanze quando I'apparecchio non deve essere usato per un periodo di tempo prolongato. Si riduceosi il consumo e si risparmia energia.

Evitare di lasciare aperte le porte per più tempo del necessario, per non spreicare energia.

Gestione degli apparecchi elettrici ed elettronici usati.

Il symbolo indica che l'apparecchio non deve esseregettato nei contentitori tradizionali per i rifi uti domestici.

Consegnare il frigorifero a un apposto centro di raccolta.

Il ricolaggio degli elettrodomestici evita consequences negative per la salute, l'ambiente e consente di risparmiare energia e risorse.

Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.
