MANUALE UTENTE INTERPHONEF3EU Cellular Line

INSTALLAZIONE 14
DURANTE LA GUIDA 14
DURANTE LA SOSTA 14
FUNZIONI 14
Funzioni telefono 14
Funzioni Intercom 14
Funzioni GPS 14
CARATTERSTICHE 14
NOTE SULL'AUTONOMIA 14
DESCRIZIONE PRODOTTO 15
CONTENUTO DELLA CONFEZIONE 15
1 PRIMO UTILIZZO 15
1.1 Ricarica 15
1.2 Installazione 15
MONTAGGIO DEL SUPPORTO A SLITA
CONCLIP SMONTABILE 15
MONTAGGIO DEL SUPPORTO
A SLITTA ADESIVO 15
FISSAGGIO DELLA CENTRALINA 16
MONTAGGIO ALTOPARLANTE CON MICROFONO 16
RIMOZIONE DELLA CENTRALINA BLUETOOTH* DAL CASCO...16
1.3 Accensione / Spegnimento 16
2ABBINAMENTO 16
2.1 Telefono 16
2.2 Intercom 16
2.3 Audio GPS 17

3 UTILIZZO 17

3.1 Funzione Telefono 17
3.2 Funzione Intercom 17

3.3 Funzione Telefono + Intercom 17

3.4 Risposta Vocale (VOX) 17
3.5 Chiamata vocale 18

4 SPECIFICHE BLUETOOTH 18
5 CURA E MANUTENZIONE 18
6 ASSISTENZA E GARANZIA 18

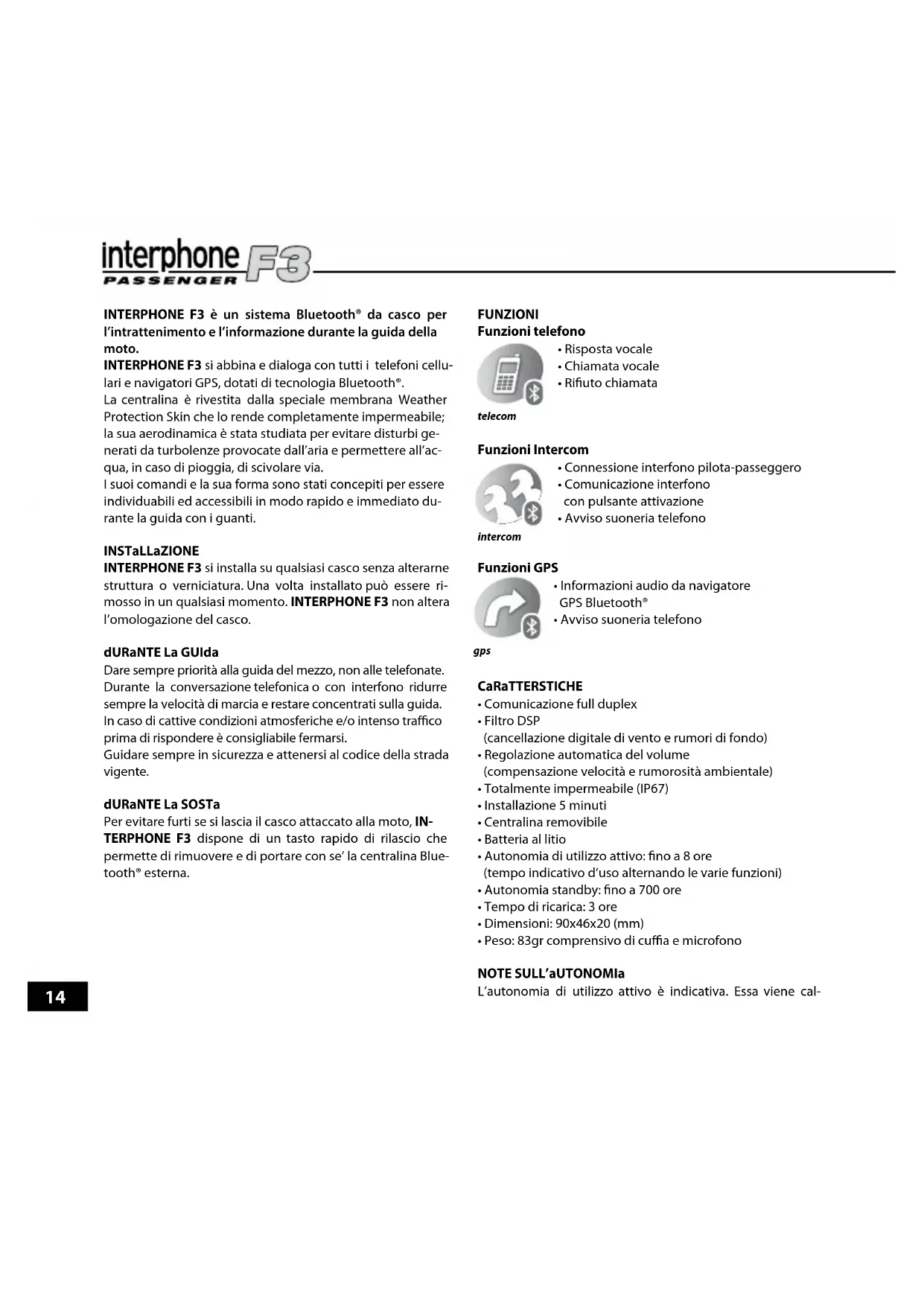

interphone F3

INTERPHONE F3 è un sistema Bluetooth® da casco per l'intrattenimento e l'informazione durante la guida della moto.

INTERPHONE F3 si abbina e dialoga con tutti i Telefoni celluIari e navigatori GPS, dotati di technologia Bluetooth.

La centralina è rivestita alla speciale membrana Weather Protection Skin che lo rende completamente impermeabile; la sua aerodinamica è stata studiata per evitare disturbi generati da turbolenze provocate dall'aria e permettere all'acqua, in caso di pioggia, di scivolare via.

I loro comandi e la sua forma sono stati concepiiti per essere individuabili ed accessibili in modo rapido e immediato durante la guida con i guanti.

INSTaLLaZIONE

INTERPHONE F3 si installa su qualiasi cascoSEA alterarne struttura o verniciatura. Una volta installato cui essere rimioso in un qualiasi momento. INTERPHONE F3 non altera l'omologazione del casco.

dURaNTE La GUIda

Dare sempre priorità alla guida del mezzo, non alle Telefonate. Durante la conversazione Telefonica o con interfono ridurre sempre la velocità di marcia e restare concentrati sulla guida. In caso di cattive condizioni atmospheriche e/o intenso traffico prima di rispondere è consigliabile fermarsi.

Guidare sempre in sicurezza e atteneri al codice della strada vigente.

dURaNTE La SOSTa

Per evitare furti se si lascia il casco attaccato alla moto, IN-TERPHONE F3 dispone di un tasto rapido di rilascio che permette di rimuovere e di portare con se'la centralina Bluetooth® esterna.

FUNZIONI

Funzioni telefono

Risposta vocale
- Chiamata vocale
Rifiuto chiamata

telecom

Funzioni Intercom

• Connessione interfono pilota-passeggero
• Comunicazione interfono
  con pulsante attivazione
• Avviso suoneria Telefono

intercom

Funzioni GPS

• Informazioni audio da navigatore GPS Bluetooth®
• Avviso suoneria telefono

gps

CaRaTTERSTICHE

• Comunicazione full duplex
  Filtro DSP (cancellazione digitale di vento e rumori di fondo)
• Regolazione automatica del volume (compensazione velocità e rumorosità ambientale)
  Totalmente impermeabile (IP67)
• Installazione 5 minuti
  Centralina removibile
• Batteria al litio
  Autonomia di utilizzo attivo: fino a 8 ore (tempoindicativo d'uso alternando le varie funzioni)
  Autonomia standby: fino a 700 ore
• Tempo di ricarica: 3 ore
  Dimensioni: 90× 46× 20 (mm)
• Peso: 83gr comprensivo di cuffia e microfono

NOTE SULL'aUTONOMIA

L'autonomia di utilizzo attivo èindicativa. Essa viene cal

colata alternando lo sfruttamento di tutte le funzioni di INTERPHONE F3 e, data la varietà di utilizzo delle stesse, cui variate significativamente da un utilizzo all'alto.

Durante la comunicazione Intercom uno dei due dispositivi Interphone o INTERPHONE F3 ha un consumo maggiore di batterie: quello fenomeno è dovuto alla procedura di ricerca wireless che una delle centraline svolge per restare agganciata all'altra e può essere portare ad una differenza di autonoma di 60/90 minuti.

Durante i viaggi lunghi, per ottimizzare i consumi della batteria, è consigliabile abilitare la modalità Intercom solo quando si vuole comunicare, passando a stand-by o ad altre modalità quando non si effettuano comunazioni.

DESCRIZIONE PRODOTTO:

Centralina Bluetooth®

1. Pulsante multifunzione
2. LED multifunzione
3. Pulsante regolazione Volume +
4. Pulsante regolazione Volume -
5. Presa multifunzione / ricarica e accessori
6. Guide innesto centralina Bluetooth®
   Speaker con microfono antivento
   7/8. Speaker
7. Microfono con pop antivento
8. Connettore speaker/microfono

CONTENUTO DELLA CONFEZIONE:

2 centralina Bluetooth®
- 2 speaker con microfono antivento
- 2 supporto centralina smontabile con clip e viti (n° 2 viti)
- 2 supporto centralina adesivo
- 2 adattatore per clip
- Carica batterie da rete con doppio connettore
4 velcro adesivo
Cacciavite

1 PRIMO UTILIZZO

1.1 Ricarica

Prima diutilizzare INTERPHONE F3 è necessario ricaricarlo. Collegare il caricabatteria alla presa di corrente110-220V e il

connettore di carica alla presa di carica di INTERPHONE F3.

Durante la carica l'indicatore LED diventa roso.

Al termine l'indicatore LED diventa verdeindicando la completa carica della batteria.

1.2 Installazione

La dotazione del kit comprende due tipi di supporto a slitta, uno adesivo (fisso) e l'alto con clip a morsetto (removibile). Utilizzare il supporto che si adatta maggiornente al vosto utilizzato e al tipo di casco.

NOTE SULLA POSIZIONE

Pur esendo montabile su entrambi i lati del casco, INTERPHONE F3 è studiato per essere fissato sul lato sinistro: quello permette al motociclicità di agire sui comandi con la mano sinistra, mantenendo la destra sulla manopola del gas.

MONTAGGIO DEL SUPPORTO A SLITTA CON CLIP SMONTABILE (7)

Prendere il supporto e individuare il punto più adatto per il fissaggio sul fianco del casco, insere la parte di clip posteriori all'interno del casco e accoppiare l'altra parte sul lato esterno.

Inserire le viti e avvitarle leggermente, verificare la posizione e se necessario spostare il supporto facendolo scorrere, stringere le viti con il cacciavite in dotazione.

NOTA BENE: il supporto integraanche un adattatore che serve a compensare le possibili differenze di spessore che si possono trovare sui caschi.

Montare l'adattatore tra le due parti che compongono il supporto a slitta utilizzando le due viti più lunghe in dotazione al kit.

MONTAGGIO DEL SUPPORTO A SLITTA ADESIVO (8)

Prendere il supporto adesivo e cercare il lato e il posto più adatto dove posizionarlo, pulire e sgrassare la parte del casco dove verrà incollato il supporto (non usare detergenti che potrebbero danneggiare la verniciatura del casco), ri-muovere la pellicola protettiva dal bi-adesivo e applicare il supporto sul casco.

Poichi une volta incollato il supporto sul casco non sare possibile spostarlo, in fase di applicazione prestare

interphone F3

molta attenzione al suo posizionamento.

FISSAGGIO DELLA CENTRALINA (9)

Dopo aveo montato il supporto sul casco, prendere la centralina Bluetooth e insertirla dall'alto verso il basso nella guida.

Verificare che la centralina Bluetooth® sa bloccata correttamente nella sede provando ad estrarla tirando verso l'alto. La centralina deve sempre essere inserta dall'alto verso i basso sia che si posizioni il kit a destra o a sinistra del casco, il connettore per l'altoparlante con microfono deve trovarsi sempre quello la centralina Bluetooth®.

MONTAGGIO ALTOPARLANTE CON MICROFONO (10)

Prendere il pezzetto di velcro e applicarlo all'interno del cascotramite il bi-adesivoe posizionarlo in corrispondenza dell'orecchio.

NOTA BENE: prima di posizionare il velcro è consigliabile effettuare una prova; indossare il casco e verificare la posizione più adatta dove fissarlo.

Applicare l'altoparlante con microfono al velcro appena installato nel casco.

Collegare il connettore dell'altoparlante con microfono nella presa presente sulla centralina Bluetooth (il connettore vuo essere inserito in una sola posizione).

Un eventuale excesso di cavo deve essere recuperato all'interno del casco sotto l'imbottitura.

RIMOZIONDELLA CENTRALINA BLUETOOTH\*DAL CASCO

Per rimuovere la centralina Bluetooth® premere la leva di blocco contro la calotta del casco e, mantenendola premuta, fare scorrere la centralina Bluetooth® verso l'alto.

1.3 Accensione / Spegnimento ACCENSIONE

Premere e mantenere premuto il tasto MFB per circa 3 secondi, l'altoparlante emetterà un segnale acustico nelle LED inizIERA a lampeggiare velocemente per 3 secondi circa.

Successivamente, in modalità stand-by, il led lampeggerà agli 5 secondi circa.

SPEGNIMENTO

Premere e mantenere premuto il tasto MFB, l'altoparlante émetterà un prolongato segnale acustico nelle led effettuera un lampeggio rosso prima di spegnersi.

2ABBINAMENTO

2.1 Telefono

Abbinamento

E'possibleutilizzareINTERPHONE F3 abbinandolo ad untelefonocellulare.

Dopo aver spento INTERPHONE F3, premere e mantenere premuto il tasto MFB sino al lampeggiare rosso e blu alternato dell'indicatore luminoso, 8 secondi circa.

Con l'indicatore luminoso lampeggiante rosso/blu alternato, effettuate la ricerca dispositivi dal Telefono (fare riferimento al manuale del Telefono o navigatore).

Iltelefono o navigatore rilevera INTERPHONE F3, selezionario ed insere il codice numerico 0000.

Per l'abbinamento di un cellulare e di un navigatore GPS contemporaneamente si veda il punto 2.4.

2.2 Intercom

Abbinamento

Dopo aver spento i due INTERPHONE F3, premere e mantenere premuto su entrambi il tasting MFB sino al lampeggiare rosso/blu alternato dell'indicatore luminoso, circa 8 secondi.

Quando entrambi i led lampeggeranno rosso/blu alternato, premere brevamente il tasto MFB su uno dei due INTERPHONE F3.

I due INTERPHONE F3 saranno abbinati tra loro quando entrambi i led si accenderanno con luce blu fissa.

NOTASULLACOMPATIBILITA CON ALTRIMODELLI INTERPHONE

La connessione Intercom di INTERPHONE F3 è compatibileanche con i precedenti dispositivi INTERPHONEF4/INTERPHONE Cellular Linea.

Abbinamento: premere e mantenere premuto su entrambi il tasto MFB sino al lampeggiare rosso/blu alternato dell'indicatore luminoso; per INTERPHONE F3/F4 circa 8 secondi, per INTERPHONE circa 5 secondi.

Quando entrambi i dispositivi lampeggeranno rosso/blu alternato, premere brevamente il tasto multifunzione di INTERPHONE F3 (il led rosso e blu lampeggerà più velocemente).

interphone F3

Attendere quale istante e quando i due dispositivi saranno connessi, il led di INTERPHONE F3 rimarra blu fisso, nelleore quello di INTERPHONE lampeggerà blu velocimento.

2.3 Audio GPS

Abbinamento

I NAVIGATORI GPS, per la connessione audio, sfruttano il profilo TELEFONO (headset): per abbinare il Telefono durante l'utilizzo del navigatore è necessario usare la specifica funzione del dispositivo GPS. Per maggiori informazioni e impostazioni consultare il manuale del navigatore.

3 UTILIZZO

3.1 Funzione Telefono

Respondere ad una chiamata: all'arrivo di una chiamata l'altoparlante riproduce un tono di avviso o la suoneria del Telefono: per rispondere premere brevamente il tasto MFB.

telecom

Terminare una chiamata: per terminare una chiamata pre-mere brevamente il tasto MFB.

Chiamata vocale: alcuni Telefoni permettono di effettuire la chiamata vocale premendo brevamente il tasto MFB.

Rifiutare la chiamata: per rifiutare la chiamata in arrivato premere e mantenere premuto il tasto MFB per 4 secondi circa. Per rifiutare una chiamata in modalità VOX seguire le istruzioni riportate nella sezione FUNZIONE VOX.

Regolazione volume: per regolare il volume è necessario pre-mere i tasti Volume + o Volume - a seconda del livello di volume desiderato.

3.2 Funzione Intercom

Attivare funzione Intercom: per attivare la conversazione in profilo Intercom premere il tasto MFB su uno dei due INTERPHONE F3 per 3 secondi circa, un segnale acustico avvertirà l'avve

intercom

nuta connessione.

La conversazione in modalità Intercom è full-duplex.

Disattivare funzione Intercom: per disattivare la funzione Intercom premere brevamente il tasto MFB.

Regolazione volume: per regolare il volume è necessario pre-mere i tasti Volume + o Volume - a seconda del livello di

volume desiderato.

3.3 Funzione Telefono + Intercom

telecom

intercom

Con esta combinazione il collegamento alla funzione Telefono ha la priorità.

• Durante una conversazione telefo

nica non è consentita la comunicazione interfonica.

• Per attivare la funzione Intercom è necessario che non sia in corso una chiamata sul Telefono: premere per 3 secondi circa il tasto MFB, un segnale acustico avvertirà l'avvenuta connessione. La conversazione in modalità Intercom è full-duplex.
• Per terminare la conversazione in modalità Intercom pre-mere brevamente il tasto MFB.
• Durante una conversazione interfonica è consentito rispondere o rifiutare una chiamata Telefonica entrante. La communizione interfonica verrà interrogata e riattivata automaticamente al termine della chiamata.
• Per respondere ad una chiamata entrante sul Telefono è necessario premere brevamente sul tasting MFB.
• Per terminare una chiamata in corso sul Telefono è necessario premere brevamente il tasto MFB.
• Per rifiutare la chiamata in arrivò premere e mantenere premuto il tasting MFB per 4 secondi circa.
• Per regolare il volume è necessario premere i tasti Volume + o Volume - a seconda del livello di volume desiderato.

3.4 Risposta VOCale (VOX)

La funzione risposta vocale permette di rispondere ad una chiamata senza dover agire con le mani su alcun tasto.

telecom Attivazione risposta vocale: premere e mante-nere premuto il tasto Volume + per circa 5 secondi. Un segnale acustico confermera l'avvenuta operazione.

Disattivazione risposta vocale: premere e mantenere premuto il tasto Volume - per circa 5 secondi. Un segnale acustico confermera l'avvenuta operazione.

Rispondere ad una chiamata: durante la richezione di una chiamata, pronunciare una parola (ad esempio PRONTO) entro dieci secondi per attivare la linea.

interphone F3

Rifiutare una chiamata: durante la ricezione di una chiamata, lasciare trascorrere dieci secondi per rifutare.

3.5 Chiamata vocale

telecom

La funzione chiamata vocale permette di effettuare una chiamata senza agire sui tasti del Telefono. INTERPHONE F3 è compatibile con la funzione di chiamata vocale di diversi Telefoni

cellulari Bluetooth*: per attivarla e accedere ai comandifare riferimento al manuale di istruzioni del Telefono. Si veda sezione Utilizzo-Sezione Telefono.

4 SPECIFICHE BLUETOOTH

Bluetooth®: v2.0

Profili supportati: Headset - Handsfree

Abbinamento: fino a 8 dispositivi

5 CURA E MANUTENZIONE

Se non si utilizes il kit per lungo tempo è indispensable caricare la batteria agli due/trre mesi per evitare che possa danneggiarsi.

Non pulire il kit con solventi o sgrassanti, potreste dannegiare il kit, per la pulizia utilizzato una spugna inumidita con acqua ed eventualmente sapone neutro.

Note: durante la pulizia, per evitare che l'acqua possa filtraretramite il connettore e danneggiare la centralina, assicurarsi di aver inserito nella presa lo spinotto del carica batterie; se montato sul casco lasciare collegato il connettore altoparlante. La tenutaagna del kit è garantita solo quando il connettore è collegato.

6 ASSISTENZA E GARANZIA

Il prodotto è coperto da garanzia secondo le vigenti normative di legge.

Le informazioni necessarie per l'assistenza o ricambi del prodotto sono visibili sul site internet www.interphone.cellularline.com

interphone F3

(Applicable in paesi dell'Unione Europea e in quelli con sistemi di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare quello prodotto da altre tipi di rifiuti e di riciclarlo in maniera responsable per favorire il riutilizzo sostinibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per quello tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare I termini e le condizioni del contratto di acquisto.

Questo prodotto non deve essere smaltito unitamente ad altri rifuti commerciali.

Questo prodotto è contrassegnato dal marchio CE in conformità con le disposizioni della Direttiva R & TTE (99/5/CE). Con ciò Cellular Italia S.p.A. dichiara cheQuesto prodotto è conforme ai requisiti essenziali e ad altre rilevanti disposizioni previste alla Direttiva 1999/5/CE. è fatto divieto all'utente di eseguire variazioni o apportare modifiche di qualsiasi tipo al dispositivo. Variazioni o modifiche non espessamente approvate da Cellular Italia S.p.A. annulleranno l'autorizzazione dell'utente all'utilizzo dell'apparecchiatura. Bluetooth è un marchio di proprietà di Bluetooth SIG, Inc.
