MANUALE UTENTE ESLA93 PANASONIC

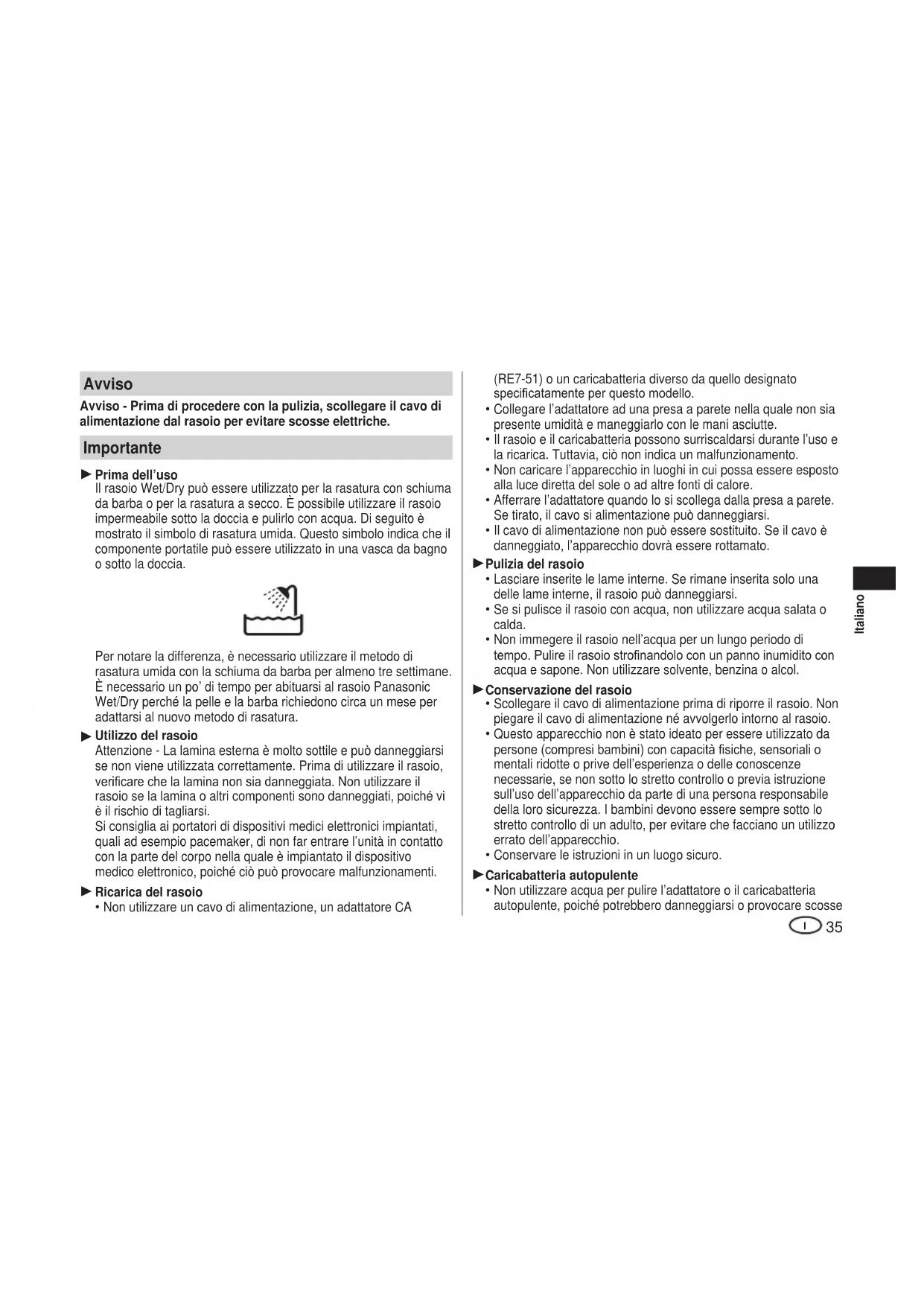

Avviso - Prima di procedere con la pulizia, scollegare il cavo di

alimentazione dal rasoio per evitare scosse elettriche.

Il rasoio Wet/Dry può essere utilizzato per la rasatura con schiuma

da barba o per la rasatura a secco. È possibile utilizzare il rasoio

impermeabile sotto la doccia e pulirlo con acqua. Di seguito è

mostrato il simbolo di rasatura umida. Questo simbolo indica che il

componente portatile può essere utilizzato in una vasca da bagno

Per notare la differenza, è necessario utilizzare il metodo di

rasatura umida con la schiuma da barba per almeno tre settimane.

È necessario un po’ di tempo per abituarsi al rasoio Panasonic

Wet/Dry perché la pelle e la barba richiedono circa un mese per

adattarsi al nuovo metodo di rasatura.

Attenzione - La lamina esterna è molto sottile e può danneggiarsi

se non viene utilizzata correttamente. Prima di utilizzare il rasoio,

vericare che la lamina non sia danneggiata. Non utilizzare il

rasoio se la lamina o altri componenti sono danneggiati, poiché vi

è il rischio di tagliarsi.

Si consiglia ai portatori di dispositivi medici elettronici impiantati,

quali ad esempio pacemaker, di non far entrare l’unità in contatto

con la parte del corpo nella quale è impiantato il dispositivo

medico elettronico, poiché ciò può provocare malfunzionamenti.

Non utilizzare un cavo di alimentazione, un adattatore CA

(RE7-51) o un caricabatteria diverso da quello designato

specicatamente per questo modello.

Collegare l’adattatore ad una presa a parete nella quale non sia

presente umidità e maneggiarlo con le mani asciutte.

Il rasoio e il caricabatteria possono surriscaldarsi durante l’uso e

la ricarica. Tuttavia, ciò non indica un malfunzionamento.

Non caricare l’apparecchio in luoghi in cui possa essere esposto

alla luce diretta del sole o ad altre fonti di calore.

Afferrare l’adattatore quando lo si scollega dalla presa a parete.

Se tirato, il cavo si alimentazione può danneggiarsi.

Il cavo di alimentazione non può essere sostituito. Se il cavo è

danneggiato, l’apparecchio dovrà essere rottamato.

Lasciare inserite le lame interne. Se rimane inserita solo una

delle lame interne, il rasoio può danneggiarsi.

Se si pulisce il rasoio con acqua, non utilizzare acqua salata o

Non immegere il rasoio nell’acqua per un lungo periodo di

tempo. Pulire il rasoio stronandolo con un panno inumidito con

acqua e sapone. Non utilizzare solvente, benzina o alcol.

Conservazione del rasoio

Scollegare il cavo di alimentazione prima di riporre il rasoio. Non

piegare il cavo di alimentazione né avvolgerlo intorno al rasoio.

Questo apparecchio non è stato ideato per essere utilizzato da

persone (compresi bambini) con capacità siche, sensoriali o

mentali ridotte o prive dell’esperienza o delle conoscenze

necessarie, se non sotto lo stretto controllo o previa istruzione

sull’uso dell’apparecchio da parte di una persona responsabile

della loro sicurezza. I bambini devono essere sempre sotto lo

stretto controllo di un adulto, per evitare che facciano un utilizzo

errato dell’apparecchio.

Conservare le istruzioni in un luogo sicuro.

Caricabatteria autopulente

Non utilizzare acqua per pulire l’adattatore o il caricabatteria

autopulente, poiché potrebbero danneggiarsi o provocare scosse

elettriche. Non rimuovere il rasoio dal caricabatteria autopulente

quando si utilizza un programma che include la funzione

“Asciugatura”, poiché è presente un riscaldatore che rende molto

calda l’area intorno alle lame ed è possibile ustionarsi.

Posizionare il caricabatteria autopulente su una supercie piana

e stabile. In caso contrario, il liquido di pulizia potrebbe

fuoriuscire, scolorendo prodotti in pelle o altre superci.

Asciugare immediatamente. Il caricabatteria autopulente pulisce

le lame interne e la lamina esterna del sistema. Rimuovere i

residui di barba dalle altre aree spazzolando o utilizzando

Utilizzare il caricabatteria autopulente a temperature tra i 15° C e

i 35° C. In caso contrario potrebbero vericarsi i problemi

Il tempo di ricarica del caricabatteria aumenta.

Il caricabatteria smette di funzionare.

La durata della batteria ricaricabile si riduce (solo quando il

caricabatteria viene utilizzato a basse temperature). In questo

caso, gli indicatori sul pannello LCD lampeggiano due volte al

Utilizzare il caricabatteria autopulente in ambienti con umidità

A seconda dell’ambiente, il rasoio può non asciugarsi anche se

si seleziona un programma che include la funzione

“Asciugatura”. In tal caso, rimuovere eventuali gocce d’acqua

con un panno asciutto.

SPECIFICHE Alimentazione: Vedere l’etichetta del prodotto.

(Conversione tensione automatica)

Tensione motore: 3,6 V CC Tempo di carica: 1 ora

Il prodotto è progettato solo per uso domestico.

Rumore acustico nell’aria:

In modalità di rasatura: 65 (dB (A) re 1 pW)

In modalità tagliabasette: 67 (dB (A) re 1 pW)

Identicazione Parti

A Coperchio protettivo

B Sezione lamina esterna

Tasti di rilascio lamina

Tasti di rilascio struttura

Interruttore di accensione/

b. Capacità batteria

c. Stato di ricarica

d. Vibrazione sonora

e. Controllo lamina/lama

g. Capacità batteria

Cavo di alimentazione

(Chiamato “Caricabatteria”).

Vaschetta di pulizia

Cartuccia detergente

Limite massimo acqua

H Spazzola per pulizia

Le parti di ricambio sono disponibili presso il vostro rivenditore o

Centro di Manutenzione.

Parti di ricambio per ES-LA93

Lamina esterna del sistema e lame interne: WES9025

Lamina esterna del sistema: WES9165

Cartuccia detergente: WES035I

37 Italiano Ricarica

Ricarica con il caricabatteria autopulente Rimuovere completamente eventuali gocce d’acqua sopra e intorno al caricabatteria in modo che sia ben asciutto prima della carica.

Rimuovere il coperchio protettivo, quindi

collegare il rasoio. Spegnere il rasoio prima del collegamento.Quando si collega il rasoio, controllare che la lamina esterna non sia deformata o danneggiata.Gli indicatori sul pannello LCD si accendono e viene avviata la ricarica.Se gli indicatori sul pannello LCD non si accendono, attendere alcuni istanti no all’accensione.Quando gli indicatori sul pannello LCD lampeggiano, la ricarica è completa. (Max. dopo un’ora)Quando il rasoio non è in uso, è possibile tenerlo collegato al caricabatteria o all’adattatore per mantenere la batteria sempre completamente carica. Non è possibile sovraccaricare il rasoio. •

• Ricarica senza caricabatteriaÈ possibile eseguire la ricarica anche senza caricabatteria. 1. Inserire la spina nel rasoio.2. Collegare l’adattatore alla presa a parete.

Pannello LCD durante la ricarica Nel pannello LCD viene visualizzata la capacità rimanente della batteria da 0% a 100%, in incrementi di 10%.Durante la carica Al termine della carica10 minuti dopo il completamento della caricaGli indicatori si accendono.Gli indicatori lampeggiano una volta al secondo.Gli indicatori lampeggiano ogni 2 secondi.I

Far scorrere il tasto di

blocco dell’interruttore

con la pelle. Iniziare a rasarsi applicando una leggera pressione sul viso. Tendere la pelle con la mano libera e spostare il rasoio in avanti e indietro in base alla direzione della barba. È possibile aumentare leggermente la pressione applicata man mano che la pelle si abitua al rasoio. Applicando una pressione eccessiva il risultato della rasatura non migliora.CautelaSe premete l’interruttore OFF/ON per più di 2 secondi, si attiva la modalità turbo. Pagina 41

La rasatura con la modalità turbo attivata potrebbe danneggiare la pelle. Spegnere il rasoio, quindi riaccenderlo per annullare la modalità turbo.Non toccare con le dita l’interruttore di accensione/spegnimento durante la rasatura. Ciò potrebbe provocare lo spegnimento del rasoio o l’attivazione della modalità turbo. •

• Uso dell’impugnatura tagliabasetteÈ possibile modicare il movimento multidirezionale. Inoltre, durante l’uso del tagliabasette, far scorrere l’impugnatura su “ ”. FREE È possibile muovere la testina del rasoio.

LOCK FREE LOCK È possibile bloccare la testina del rasoio.Far scorrere l’impugnatura del tagliabasette verso l’alto. Posizionare il rasoio in modo da formare un angolo retto rispetto alla pelle e spostarlo verso il basso per tagliare le basette.

FREE LOCK Pannello LCD durante l’uso Durante l’uso Dopo l’uso

Viene visualizzata la durata d’uso.Gli indicatori si spengono dopo 5 secondi.L’ora visualizzata torna a [0’00”] dopo 10 minuti. •

• La durata d’uso e la capacità rimanente della batteria si alternano sul display dopo lo spegnimento del rasoio.Quando la batteria è quasi scaricaDopo la visualizzazione di “10%” è possibile radersi 1 o 2 volte. (Ciò varia in base all’uso). • Viene visualizzato “10%” e lampeggia.Una ricarica completa garantisce circa 14 rasature di 3 minuti ciascuna. •

Pulizia con il caricabatteria autopulente

Preparazione del caricabatteria autopulente

Rimuovere il rasoio e la spina dal caricabatteria autopulente.

Eliminare il liquido

Versare acqua corrente no

alla linea di livello massimo

Non riempire il serbatoio no ad oltrepassare

la linea di livello massimo dell’acqua, poiché il

liquido di pulizia potrebbe fuoriuscire.

Chiudere fermamente il tappo del

detergente (2 sigilli).

Tenere la cartuccia detergente

orizzontalmente (il detergente

può fuoriuscire se la cartuccia

Sostituire la cartuccia detergente quando la spia di stato si

accende. Utilizzare il seguente schema come riferimento.

Rasatura Pulizia Riutilizzabilità

1 volta/giorno Circa 30 volte

1 volta/3 giorni Circa 10 volte

1 volta/settimana Circa 4 volte

La data di scadenza del liquido di pulizia è 6 mesi dopo l’apertura.

Se il liquido di pulizia non viene utilizzato per più di sei mesi,

gettare la cartuccia detergente e il liquido di pulizia.

Utilizzare solo detergente speciale per il caricabatteria autopulente

dei rasoi Panasonic.

Sostituire sempre la cartuccia detergente e il liquido di pulizia nel

serbatoio dell’acqua contemporaneamente. Se si aggiunge acqua

o si sostituisce solo la cartuccia detergente o solo l’acqua, le

funzioni di pulizia possono risultare peggiori.

Se si utilizza il caricabatteria autopulente, il detergente

concentrato nella cartuccia detergente si diluisce e l’acqua

all’interno del serbatoio diventa un liquido di pulizia.

Tendere fuori dalla portata dei bambini.

Utilizzare solo per pulire le lame dei rasoi elettrici.

In caso di contatto dell’agente detergente con gli occhi o la bocca,

attuare delle misure di emergenza e consultare un medico.

Collegare l’adattatore.

Se il rasoio è stato lavato con sapone o altro

detergente, rimuovere eventuali residui di

Rimuovere il coperchio

protettivo, quindi collegare il

Spegnere il rasoio prima del collegamento.

Quando si collega il rasoio, controllare che

la lamina esterna non sia deformata o

Premere [SELECT] per

selezionare il programma.

Il programma “Carica” inizia nel momento in

cui si collega il rasoio.

Ogni volta che si preme [SELECT], il

programma cambia come segue: “Pulizia/

Asciugatura/Carica” “Asciugatura/Carica”

I programmi iniziano circa 6 secondi dopo la selezione.

Il programma verrà interrotto in caso di interruzione

dell’alimentazione. In tal caso, eseguire nuovamente il programma

Non scollegare la cartuccia detergente o il serbatoio dell’acqua,

poiché il liquido di pulizia potrebbe fuoriuscire causando un

Carica (da 0 a 60 min)

Carica (da 0 a 60 min)

Asciugatura (180 min)

Carica (da 0 a 60 min)I

41 Italiano Se la spia di stato lampeggia o si illumina Procedere come segue se la spia di stato lampeggia o si accende durante il programma “Pulizia/Asciugatura/Carica”.Lampeggia AccesoInserire la cartuccia detergente correttamente e riavviare il programma.Rimuovere il rasoio dal caricabatteria autopulente e vericare che la spia [CLEAN] si spenga (prestare attenzione perché la lama può essere calda o bagnata). Vericare che il serbatoio dell’acqua sia ssato correttamente, che il relativo tappo sia chiuso saldamente e che il caricabatteria autopulente sia posizionato orizzontalmente.Se la spia di stato si spegneContinuare il programma.Dopo la correzione di un’anomaliaQuando non viene rilevata alcuna anomaliaTenere premuto [SELECT] per 2 secondi per spegnere la spia di stato, e riavviare il ciclo.È il momento di sostituire la cartuccia detergente e il liquido di pulizia all’interno del serbatoio dell’acqua.Eliminare il liquido di pulizia usato e risciacquare il serbatoio dell’acqua. Riavviare il programma.Quando la spia di stato si spegneQuando la spia di stato si accende nuovamenteContinuare il programma. Rivolgersi ad un centro di assistenza autorizzato. 

Pulizia del rasoio senza caricabatteria autopulente Quando viene visualizzato sul panello LCD, si consiglia di pulire il rasoio utilizzando il caricabatteria autopulente o il metodo di pulizia a vibrazione “sonica”.1. Scollegare il cavo di alimentazione dal rasoio.2. Applicare del sapone e dell’acqua sulla lamina esterna.3. Far scorrere il tasto di blocco dell’interruttore verso il basso per sbloccare l’interruttore accensione/spegnimento.4. Premere l’interruttore di accensione/spegnimento per almeno 2 secondi per attivare la modalità turbo per la pulizia a vibrazione “sonica”. viene visualizzato sul pannello LCD.Dopo circa 20 secondi, si spegne automaticamente o è possibile spegnerla premendo l’interruttore di accensione/spegnimento.5. Rimuovere la sezione lamina esterna e premere l’interruttore di accensione/spegnimento per almeno 2 secondi per attivare la modalità turbo per la pulizia a vibrazione “sonica”, quindi lavare con acqua corrente.6. Rimuovere eventuali gocce d’acqua con un panno asciutto.7. Asciugare bene la sezione lamina esterna e il rasoio.8. Montare la sezione lamina esterna sul rasoio.9. Lubricazione del rasoio •

Pulizia con la spazzola

1. Premere i tasti di rilascio della struttura della lamina e sollevare la

2. Pulire le lame interne muovendo la

spazzola corta nella direzione (A).

Pulire la lamina esterna del sistema, la

struttura del rasoio e il tagliabasette

mediante la spazzola lunga.

Non utilizzare la spazzola corta nella

direzione (B) poiché può danneggiare le

lame interne ed inuire sulla capacità di

Non utilizzare la spazzola corta per pulire

Per garantire un comfort di rasatura prolungato, si consiglia di

utilizzare l’olio in dotazione con il rasoio.

1. Spegnere il rasoio.

2. Applicare una goccia d’olio su ciascuna

delle lamine esterne.

Sollevare il tagliabasette ed applicare una

4. Accendere il rasoio e lasciarlo acceso per

5. Spegnere il rasoio, quindi rimuovere

eventuali residui d’olio dalle lamine esterne

con un panno morbido.

Non è necessario applicare dell’olio sulle lame dopo l’uso del

Sostituzione della lamina esterna del sistema e

viene visualizzato sul pannello LCD una volta all’anno. (Ciò varia

in base all’uso). Quando viene visualizzato questo simbolo, si

consiglia di controllare la lamina esterna del sistema e le lame

Per annullare , premere il tasto di accensione/spegnimento per

lamina esterna del sistema una volta all’anno

lama interna una volta ogni due anni

Sostituzione della lamina esterna del sistema

1. Premere i tasti di rilascio del supporto della

lamina e sollevare verso l’alto come

mostrato nell’immagine.

2. Premere i tasti di rilascio della lamina

esterna del sistema, quindi spingere la

lamina esterna verso il basso come

3. Allineare il simbolo sul telaio della

lamina e quello della lamina esterna del

sistema e ssare saldamente.

Non è possibile ssare la lamina esterna

del sistema al contrario.

Inserire la lamina esterna del sistema

nella struttura lamina ogni qualvolta la si

4. Dopo aver ruotato il simbolo sulla parte

anteriore, ssare saldamente la sezione

della lamina esterna al rasoio no a farla

43 Italiano 2. Rimuovere delicatamente i residui di barba

dalla parte interna della vaschetta di pulizia

con un panno o un fazzoletto di carta

inumidito con acqua.

Pulire gli angoli e le parti non lisce della

vaschetta di pulizia con un bastoncino di

cotone inumidito con acqua.

Avviso - Non lavare né utilizzare acqua sull’adattatore o sul

caricabatteria autopulente. In caso contrario, possono vericarsi

scosse elettriche o cortocircuiti.

Non tirare con forza la protezione della lama in gomma nella

parte inferiore della vaschetta di pulizia. Se si applica forza

eccessiva, la gomma può fuoriuscire. È sufciente tirarla

Quando l’acqua nella vaschetta di pulizia non si

I residui di barba possono ostruire il canale

di scolo nella parte inferiore della vaschetta

In tal caso, non è possibile pulire o

asciugare il rasoio.

Spingere i residui di barba attraverso il

canale di scolo mediante uno stuzzicadenti

o un utensile simile.

Sostituzione delle lame interne

1. Premere i tasti di rilascio del supporto della

lamina e sollevare verso l’alto come

mostrato nell’immagine.

Rimuovere le lame interne una alla volta

come mostrato nell’immagine.

Non toccare i bordi (parti metalliche) delle

lame interne per evitare infortuni alle

3. Inserire le lame interne una alla volta nché

non scattano in posizione come mostrato

Pulizia del caricabatteria autopulente

I residui di barba possono accumularsi nella

vaschetta di pulizia del caricabatteria

autopulente. Procedere come segue per

rimuoverli. Si consiglia di eseguire questa

operazione ad ogni sostituzione della

cartuccia detergente.

1. Rimuovere il serbatoio dell’acqua e la spina

dal caricabatteria autopulente.

Prestare attenzione a non far fuoriuscire il

Rimozione della batteria ricaricabile incorporata

Rimuovere la batteria ricaricabile incorporata prima di smaltire il

rasoio. Assicurarsi che la batteria venga smaltita presso un centro

autorizzato, se presente nel proprio Paese di residenza. Non

smontare o sostituire la batteria, in modo da poter utilizzare

nuovamente il rasoio, poiché possono vericarsi incendi o scosse

elettriche. Sostituirla presso un centro di assistenza autorizzato.

Prima di rimuovere la batteria, scollegare il cavo di alimentazione

e sollevare la batteria, quindi rimuoverla.

Per la salvaguardia dell’ambiente e il riciclo dei materiali

Questo rasoio contiene una batteria agli ioni di litio.

Assicurarsi che la batteria venga smaltita presso un centro

autorizzato, se presente nel proprio Paese di residenza.

Informazioni per gli utenti sulla raccolta e l’eliminazione di

vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sulle

documentazioni o manuali accompagnanti i prodotti

indicano che i prodotti elettrici, elettronici e le batterie

usate non devono essere buttati nei riuti domestici

Per un trattamento adeguato, recupero e riciclaggio di

vecchi prodotti e batterie usate, vi preghiamo di portarli

negli appositi punti di raccolta, secondo la legislazione

vigente nel vostro Paese e le Direttive 2002/96/EC e

Smaltendo correttamente questi prodotti e le batterie,

contribuirete a salvare importanti risorse e ad evitare i

potenziali effetti negativi sulla salute umana e

sull’ambiente che altrimenti potrebbero vericarsi in

seguito ad un trattamento inappropriato dei riuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio

di vecchi prodotti e batterie, vi preghiamo di contattare il

vostro comune, i vostri operatori per lo smaltimento dei

riuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni

qualora questi riuti non siano stati smaltiti in modo

corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell’Unione Europea

Se desiderate eliminare apparecchiature elettriche ed

elettroniche, vi preghiamo di contattare il vostro

commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento riuti in altri Paesi

fuori dall’Unione Europea]

Questi simboli sono validi solo all’interno dell’Unione

Europea. Se desiderate smaltire questi articoli, vi

preghiamo di contattare le autorità locali od il rivenditore

ed informarvi sulle modalità per un corretto

Nota per il simbolo delle batterie (esempio con

simbolo chimico riportato sotto il simbolo

Questo simbolo può essere usato in combinazione con

un simbolo chimico; in questo caso è conforme ai

requisiti indicati dalla Direttiva per il prodotto chimico in
