MODE D'EMPLOI ESLA93 PANASONIC

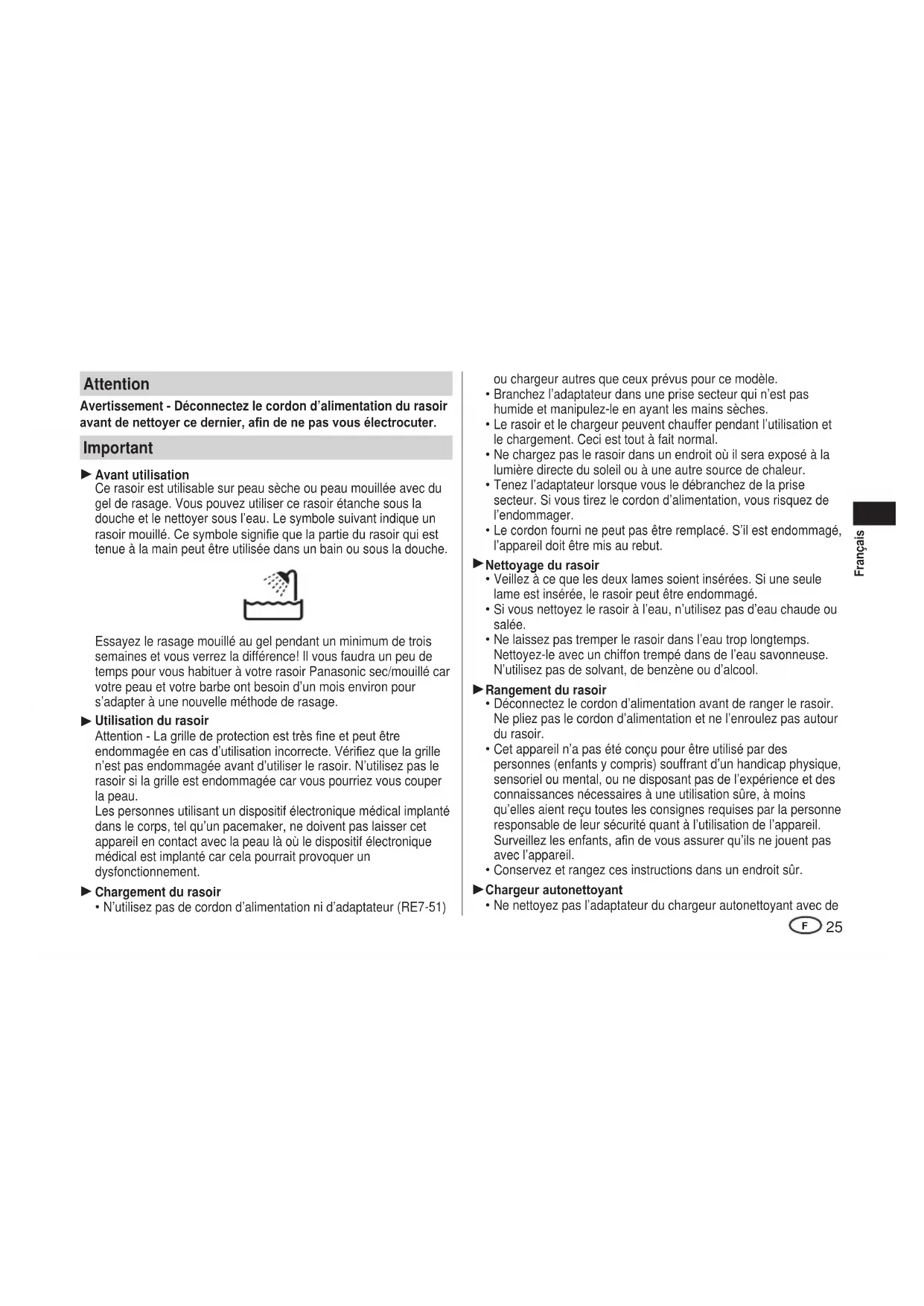

Avertissement - Déconnectez le cordon d’alimentation du rasoir

avant de nettoyer ce dernier, an de ne pas vous électrocuter.

Ce rasoir est utilisable sur peau sèche ou peau mouillée avec du

gel de rasage. Vous pouvez utiliser ce rasoir étanche sous la

douche et le nettoyer sous l’eau. Le symbole suivant indique un

rasoir mouillé. Ce symbole signie que la partie du rasoir qui est

tenue à la main peut être utilisée dans un bain ou sous la douche.

Essayez le rasage mouillé au gel pendant un minimum de trois

semaines et vous verrez la différence! Il vous faudra un peu de

temps pour vous habituer à votre rasoir Panasonic sec/mouillé car

votre peau et votre barbe ont besoin d’un mois environ pour

s’adapter à une nouvelle méthode de rasage.

Utilisation du rasoir

Attention - La grille de protection est très ne et peut être

endommagée en cas d’utilisation incorrecte. Vériez que la grille

n’est pas endommagée avant d’utiliser le rasoir. N’utilisez pas le

rasoir si la grille est endommagée car vous pourriez vous couper

Les personnes utilisant un dispositif électronique médical implanté

dans le corps, tel qu’un pacemaker, ne doivent pas laisser cet

appareil en contact avec la peau là où le dispositif électronique

médical est implanté car cela pourrait provoquer un

Chargement du rasoir

N’utilisez pas de cordon d’alimentation ni d’adaptateur (RE7

ou chargeur autres que ceux prévus pour ce modèle.

Branchez l’adaptateur dans une prise secteur qui n’est pas

humide et manipulez-le en ayant les mains sèches.

Le rasoir et le chargeur peuvent chauffer pendant l’utilisation et

le chargement. Ceci est tout à fait normal.

Ne chargez pas le rasoir dans un endroit où il sera exposé à la

lumière directe du soleil ou à une autre source de chaleur.

Tenez l’adaptateur lorsque vous le débranchez de la prise

secteur. Si vous tirez le cordon d’alimentation, vous risquez de

Le cordon fourni ne peut pas être remplacé. S’il est endommagé,

l’appareil doit être mis au rebut.

Veillez à ce que les deux lames soient insérées. Si une seule

lame est insérée, le rasoir peut être endommagé.

Si vous nettoyez le rasoir à l’eau, n’utilisez pas d’eau chaude ou

Ne laissez pas tremper le rasoir dans l’eau trop longtemps.

Nettoyez-le avec un chiffon trempé dans de l’eau savonneuse.

N’utilisez pas de solvant, de benzène ou d’alcool.

Déconnectez le cordon d’alimentation avant de ranger le rasoir.

Ne pliez pas le cordon d’alimentation et ne l’enroulez pas autour

Cet appareil n’a pas été conçu pour être utilisé par des

personnes (enfants y compris) souffrant d’un handicap physique,

sensoriel ou mental, ou ne disposant pas de l’expérience et des

connaissances nécessaires à une utilisation sûre, à moins

qu’elles aient reçu toutes les consignes requises par la personne

responsable de leur sécurité quant à l’utilisation de l’appareil.

Surveillez les enfants, an de vous assurer qu’ils ne jouent pas

Conservez et rangez ces instructions dans un endroit sûr.

Chargeur autonettoyant

Ne nettoyez pas l’adaptateur du chargeur autonettoyant avec de

l’eau car cela l’endommagera ou entraînera une électrocution.

Ne retirez pas le rasoir du chargeur autonettoyant pendant

l’utilisation de la fonction “Sec”. Un dispositif de chauffage est

utilisé et rend donc la zone des lames extrêmement chaude, ce

qui entraîne un risque de brûlure.

Placez le chargeur autonettoyant sur un niveau et une surface

stable. Sinon, le liquide de nettoyage pourrait fuir et décolorer les

objets en cuir ou d’autres surfaces. Essuyez-le immédiatement.

Le chargeur autonettoyant nettoie les lames intérieures et la

grille de protection du système. Brossez ou nettoyez avec de

l’eau pour retirer les poils de barbe des autres zones.

Utilisez le chargeur auto-nettoyant uniquement lorsque les

températures sont comprises entre 15 °C et 35 °C. Sinon, les

problèmes suivants pourraient survenir.

Le temps nécessaire au chargement augmente.

Le chargeur arrête de fonctionner.

La durée de vie de la batterie rechargeable diminue.

(Uniquement lorsque le chargeur est utilisé à des températures

trop basses.) Dans ce cas, les indicateurs du panneau LCD se

mettront à clignoter toutes les deux secondes environ.

Utilisez le chargeur auto-nettoyant dans un taux d’humidité de

En fonction de l’environnement d’utilisation, le rasoir peut ne pas

sécher même si la fonction “Sec” est utilisée. Dans ce cas,

essuyez toute trace d’eau à l’aide d’un chiffon sec.

Source d’alimentation : Voir la plaque signalétique sur le produit.

(Conversion de tension automatique)

Tension du moteur : 3,6 V CC Temps de chargement : 1 heure

Ce produit est destiné à une utilisation domestique uniquement.

en mode “rasoir” : 65 (dB (A) référence 1 pW)

en mode “tondeuse” : 67 (dB (A) référence 1 pW)

Identication des pièces

A Couvercle de protection

B Section de la grille de

Grille de protection du

Boutons de déverrouillage

de la grille de protection du

Boutons de déverrouillage du

cadre de grille de protection

Interrupteur MARCHE/

Bouton de verrouillage

a. Temps d’utilisation

b. Capacité de batterie

c. Etat de chargement

g. Capacité de batterie

Levier du taille-favoris

E Adaptateur (RE7-51)

Cordon d’alimentation

F Chargeur autonettoyant

(Appelé “Chargeur”.)

Plateau de nettoyage

Cartouche de détergent

Couvercle du réservoir

Ligne maximum de l’eau

Indicateur d’état “CLEAN”

Indicateur d’état “DRY” (sec)

H Brosse de nettoyage

Pièces de remplacement

Les pièces de rechange sont disponibles chez votre marchand ou

dans votre centre de services après-vente.

Pièces de remplacement pour ES-LA93

Grille de protection du système et lames intérieures: WES9025

Grille de protection du système: WES9165

Lames intérieures: WES9068

Cartouche de détergent: WES035F

27 Français Chargement

Chargement à l’aide du chargeur autonettoyant Essuyez avec soin toute trace d’eau sur ou à proximité du chargeur an qu’il soit bien sec avant le démarrage du chargement.

Insérez la prise dans l’appareil.

Branchez l’adaptateur.

Retirez le couvercle de protection puis xez le

rasoir. Eteignez le rasoir avant de le xer.Vériez que la grille de protection n’est pas déformée ou endommagée lorsque vous xez le rasoir.Les indicateurs du panneau LCD s’allument, puis la recharge commence.Si les indicateurs du panneau LCD ne s’allument pas, veuillez patienter quelques instants jusqu’à ce qu’ils s’allument.La recharge est terminée dès que les indicateurs du panneau LCD commencent à clignoter. (1 heure après au maximum) •

• Vous pouvez soit laisser le rasoir sur le chargeur, soit connecter le rasoir à l’adaptateur lorsqu’il n’est pas utilisé an de maintenir la batterie complètement chargée. Le rasoir ne sera jamais trop chargé.Recharger sans le chargeur de batterieIl est également possible de le recharger sans le chargeur. 1. Insérez la prise de l’appareil dans le rasoir.2. Branchez l’adaptateur à la prise secteur.

Tableau LCD quand l’appareil se recharge Le panneau LCD indique la charge restante de la pile, allant de 0% à 100%, par pas de 10%.Pendant le chargement Une fois le chargement terminé10 minutes après la n du chargementLes indicateurs s’allument.Les indicateurs clignotent une fois par seconde.Les indicateurs clignotent une fois toutes les 2 secondes. •F

Utilisation du rasoir

Faites glisser le bouton

l’interrupteur vers le bas

l’interrupteur MARCHE/

votre peau. Commencez à vous raser en appuyant légèrement sur votre visage. Tendez votre peau à l’aide de l’autre main et faites des allers-retours en direction de la barbe. Vous pouvez appuyer un peu plus au fur et à mesure que votre peau s’habitue au rasoir. Néanmoins, le fait d’appuyer très fort n’augmente pas l’efcacité du rasage.AttentionSi vous appuyez sur le bouton OFF/ON plus de 2 secondes, le mode turbo est activé. Page 31

Le rasage en mode turbo pourrait blesser votre peau. Mettez le rasoir hors marche et remettez-le en marche pour annuler le mode turbo.Ne touchez pas l’interrupteur MARCHE/ARRET pendant l’utilisation du rasoir. Cela risquerait d’éteindre le rasoir ou d’activer le mode turbo. •

• Utilisation du levier du taille-favorisIl est possible d’utiliser le sélecteur à pivot. Faites glisser le levier vers “ ” lors de l’utilisation du taille-favoris. FREE Vous pouvez déplacer la tête du rasoir.

LOCK FREE LOCK Vous pouvez verrouiller la tête du rasoir.Faites glisser le levier du taille-favoris vers le haut. Positionnez le taille-favoris à angle droit sur votre peau et descendez pour tailler vos favoris.

FREE LOCK Tableau LCD lors de l’utilisation Pendant l’utilisation Après l’utilisation

La durée d’utilisation est afchée.Les indicateurs s’éteignent après 5 secondes.La durée afchée retourne à [0’00”] après 10 minutes d’utilisation. •

• La durée d’utilisation ainsi que le niveau de charge de la pile sont afchés en alternance après avoir éteint le rasoir.Lorsque la capacité de la batterie est faibleUne fois que l’indication “10%” s’afche, il est possible de se raser 1 à 2 fois. (Cela dépend des conditions d’utilisation.) • “10%” s’afche et se met à clignoter.Une pleine charge permettra d’effectuer environ 14 rasages de 3 minutes chacun. •

29 Français Entretien

Nettoyage à l’aide du chargeur autonettoyant

Préparation du chargeur autonettoyant

Retirez le rasoir et la prise de l’appareil du chargeur autonettoyant.

Retirez le réservoir

d’eau puis ouvrez le

Versez de l’eau ordinaire

jusqu’au niveau d’eau

Ne laissez pas l’eau dépasser le niveau

d’eau maximum. Cela pourrait entraîner

une fuite du liquide de nettoyage.

Fermez le couvercle du

réservoir d’eau puis xez le

détergent. (2 cachets)

Tenez la cartouche de détergent

horizontalement. (Le détergent

peut fuir si la cartouche de

détergent est trop inclinée.)

Remplacez la cartouche de détergent lorsque l’indicateur d’état est

allumé. Utilisez le tableau ci-dessous comme guide.

Rasage Nettoyage Utilisation

1 fois/jour environ 30 fois

1 fois tous les 3 jours environ 10 fois

1 fois/semaine environ 4 fois

La date limite d’utilisation du liquide de nettoyage est de 6 mois après

son ouverture. Si vous n’utilisez pas le liquide de nettoyage pendant plus

de 6 mois, jetez la cartouche de détergent et le liquide de nettoyage.

N’utilisez que le détergent spécial pour chargeur autonettoyant de rasoir

Changez toujours la cartouche de détergent et le liquide de nettoyage du

réservoir d’eau en même temps. Le fait d’ajouter de l’eau ou de ne

changer que la cartouche de détergent ou l’eau entraînera une

détérioration des fonctions de nettoyage.

Si vous faites fonctionner le chargeur autonettoyant, le détergent

concentré dans la cartouche de détergent se dilue et l’eau se trouvant à

l’intérieur du réservoir deviendra un liquide de nettoyage.

Tenir hors de portée des enfants.

N’utiliser que pour nettoyer les lames de rasoirs électriques.

Prenez des mesures d’urgence si le produit de nettoyage pénètre

dans la bouche ou dans les yeux et consultez un médecin.

Insérez la prise dans

Branchez l’adaptateur.

Retirez toute trace de savon ou d’eau du

rasoir si ce dernier a été lavé avec du savon

ordinaire ou tout autre détergent.

Retirez le couvercle de

protection puis xez le rasoir.

Eteignez le rasoir avant de le xer.

Vériez que la grille de protection n’est pas

déformée ou endommagée lorsque vous

Appuyez sur [SELECT] pour

sélectionner l’utilisation

Le cycle de “Chargement” démarre lorsque

vous raccordez le rasoir.

Chaque fois que vous appuyez sur

[SELECT], l’utilisation passe à “Nettoyage/

Sec/Chargement” “Sec/Chargement”

L’utilisation sélectionnée démarre environ 6 secondes après la

Le fonctionnement s’arrête immédiatement en cas de coupure de

courant. Dans ce cas, sélectionnez à nouveau l’utilisation

Ne retirez pas la cartouche de détergent ou le réservoir d’eau car

cela pourrait entraîner une fuite du liquide de nettoyage et un

Durée requise (guide)

[En basse température]

31 Français Si la lampe d’état clignote ou s’allume Effectuer les opérations suivantes si l’indicateur d’état clignote ou s’allume pendant l’utilisation en mode “Nettoyage/Sec/Chargement”.Clignote AlluméPlacez la cartouche de détergent correctement et démarrez un type d’utilisation.Retirez le rasoir du chargeur autonettoyant puis vériez que l’indicateur [CLEAN] s’est éteint. (Faites bien attention car la lame peut être chaude ou humide.) Vériez que le réservoir d’eau est xé correctement, que le couvercle de réservoir d’eau est bien fermé et que le chargeur autonettoyant est placé horizontalement.Si l’indicateur d’état s’éteintContinuez un type d’utilisation.Lorsqu’une anomalie a été corrigéeLorsqu’aucune anomalie n’a été détectéeMaintenez appuyé [SELECT] pendant 2 secondes pour éteindre la lampe d’état puis recommencez l’opération.Vous pouvez maintenant remplacer la cartouche de détergent et le liquide à l’intérieur du réservoir d’eau.Retirez le liquide de nettoyage ancien puis rincez le réservoir d’eau. Redémarrez le type d’utilisation.Lorsque l’indicateur d’état s’éteintLorsque l’indicateur d’état s’allume de nouveauContinuez un type d’utilisation.Contactez un centre de service agréé. 

Nettoyage du rasoir sans le chargeur

autonettoyant Nous vous recommandons de nettoyer votre rasoir à l’aide du chargeur à nettoyage automatique ou à “vibration sonique” lors de l’afchage sur le panneau LCD.1. Débranchez le cordon d’alimentation du rasoir. 2. Nettoyez la grille de protection avec de l’eau savonneuse. 3. Faites glisser le bouton de verrouillage de l’interrupteur vers le bas pour déverrouiller l’interrupteur MARCHE/ARRÊT. 4. Appuyez sur l’interrupteur MARCHE/ARRET pendant plus de 2 secondes pour activer le mode turbo de nettoyage à vibration “sonique”. s’afche sur le panneau LCD.Au bout de 20 secondes, soit il s’éteint automatiquement, soit manuellement en appuyant sur l’interrupteur MARCHE/ARRET. 5. Retirez la grille de protection et appuyez sur l’interrupteur MARCHE/ARRET pendant plus de 2 secondes pour activer le mode turbo de nettoyage à vibration “sonique”, et la nettoyer en la passant à l’eau courante. 6. Essuyez toute trace d’eau à l’aide d’un chiffon sec. 7. Faites sécher la section de la grille de protection et le rasoir complètement. 8. Fixez la section de la grille de protection au rasoir. 9. Lubriez le rasoir. •

Nettoyage avec la brosse

1. Appuyez sur le bouton de relâche de la grille de protection et

2. Nettoyez les lames intérieures à l’aide de la

brosse courte en brossant dans le sens

Nettoyez la grille de protection du système,

le corps du rasoir et le taille-favoris à l’aide

de la brosse longue.

Ne brossez pas avec la brosse courte

dans le sens (B) car cela endommagera

les lames intérieures et affectera leur

N’utilisez pas la brosse courte pour

Pour maintenir le confort de rasage pendant longtemps, l’utilisation

de l’huile fournie avec le rasoir est recommandée.

1. Eteignez le rasoir.

2. Appliquez une goutte d’huile sur chaque

grille de protection.

Relevez le taille-favoris et appliquez une

4. Allumez le rasoir et faites-le tourner

pendant environ cinq secondes.

5. Eteignez le rasoir, et essuyez l’excédent

d’huile de la grille de protection avec un

Il n’est pas nécessaire d’huiler les lames après avoir nettoyé le

rasoir à l’aide du chargeur autonettoyant (du lubriant est mélangé

à la solution du détergent).

Remplacement de la grille de protection du

système et des lames intérieures

s’afche sur le panneau LCD une fois par an. (Cela dépend des

conditions d’utilisation.) Nous vous recommandons alors d’inspecter

la grille de protection ainsi que les lames internes à l’afchage de ce

Maintenir enfoncé l’interrupteur MARCHE/ARRET pendant plus de

30 secondes pour l’effacer .

grille de protection du système une fois par an

lame intérieure du système une fois tous les deux ans

Remplacement de la grille de protection du système

1. Appuyez sur les boutons de déverrouillage

de la grille de protection et soulevez cette

dernière vers le haut comme indiqué sur

2. Appuyez sur les boutons de déverrouillage

de la grille de protection du système et tirez

la lame vers le bas comme indiqué sur

3. Alignez le repère du cadre de la grille

et celui de la grille de protection du

système , puis assemblez fermement.

La grille de protection du système ne peut

pas être montée à l’envers.

Replacez la grille de protection dans son

cadre de support avant de la xer au

4. Après avoir fait tourner le repère vers

l’avant, assemblez fermement la section de

la grille de protection et le rasoir jusqu’à ce

qu’un déclic se produise.

33 Français 2. Essuyez doucement toute trace de poils

collés à l’intérieur du plateau de nettoyage

à l’aide d’un chiffon ou d’un mouchoir en

papier humidié avec de l’eau.

Nettoyez les coins et les parties inégales

du plateau de nettoyage à l’aide d’un

coton-tige humidié avec de l’eau.

Avertissement - Ne lavez pas et n’appliquez pas d’eau sur

l’adaptateur ou sur le chargeur autonettoyant. Si cette consigne

n’est pas respectée, une électrocution ou des courts circuits

pourraient se produire.

Ne forcez pas en tirant sur le protecteur de lame en caoutchouc

situé en bas du plateau de nettoyage. Le caoutchouc pourrait se

détacher si vous tirez trop fort dessus. Il suft de le soulever

Lorsque l’eau ne sort pas du plateau de nettoyage

Des poils peuvent boucher l’orice en bas

du plateau de nettoyage.

Dans ce cas, vous ne pouvez pas nettoyer

ou sécher le rasoir.

Poussez les poils hors de l’orice à l’aide

d’un cure-dent, etc.

Remplacement des lames intérieures

1. Appuyez sur les boutons de déverrouillage

de la grille de protection et soulevez cette

dernière vers le haut comme indiqué sur

Retirez les lames intérieures, une à la fois

comme indiqué sur l’illustration.

Ne touchez pas le l (partie métallique)

des lames intérieures pour ne pas vous

3. Insérez les lames intérieures, une à la fois,

jusqu’à ce qu’elles émettent un “clic”

comme indiqué sur l’illustration.

Nettoyage du chargeur autonettoyant

Des poils peuvent se xer sur le plateau de

nettoyage du chargeur autonettoyant. Suivez

les étapes ci-dessous pour les retirer. Nous

recommandons d’effectuer cette opération à

chaque fois que vous changez la cartouche

1. Assurez-vous de retirer le réservoir d’eau

et la prise de l’appareil du chargeur

Faites attention à ne pas renverser le

liquide de nettoyage.

Retrait de la batterie rechargeable intégrée

Retirez la batterie rechargeable intégrée avant de mettre le rasoir au

rebut. Veuillez vous assurer de vous débarrasser de la batterie dans

un endroit prévu à cet effet, comme un décheterie. Ne démontez pas

et ne remettez pas la batterie en place pour utiliser à nouveau le

rasoir. Cela pourrait entraîner un incendie ou une électrocution.

Faites-la remettre en place dans un centre de service agréé.

Débranchez le cordon d’alimentation du rasoir avant de retirer la batterie.

Effectuez les étapes de

, surélevez la batterie, et retirez-la.

Protection de l’environnement et recyclage des matériaux

Ce rasoir contient une batterie au lithium-ion.

Veuillez vous assurer que la batterie est mise au rebut dans un

endroit prévu à cet effet, comme un décheterie.

Avis aux utilisateurs concernant la collecte et l’élimination des

piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou

gurant dans la documentation qui l’accompagne, ce

pictogramme indique que les piles et appareils

électriques et électroniques usagés doivent être

séparés des ordures ménagères.

An de permettre le traitement, la valorisation et le

recyclage adéquats des piles et des appareils usagés,

veuillez les porter à l’un des points de collecte prévus,

conformément à la législation nationale en vigueur ainsi

qu’aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la

réglementation en vigueur, vous contribuez à prévenir le

gaspillage de ressources précieuses ainsi qu’à protéger la

santé humaine et l’environnement contre les effets

potentiellement nocifs d’une manipulation inappropriée

Pour de plus amples renseignements sur la collecte et le

recyclage des piles et appareils usagés, veuillez vous

renseigner auprès de votre mairie, du service municipal

d’enlèvement des déchets ou du point de vente où vous

avez acheté les articles concernés.

Le non-respect de la réglementation relative à l’élimination

des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de

Si vous souhaitez vous défaire de pièces d’équipement

électrique ou électronique, veuillez vous renseigner

directement auprès de votre détaillant ou de votre

[Information relative à l’élimination des déchets

dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union

européenne. Pour connaître la procédure applicable

dans les pays hors Union Européenne, veuillez vous

renseigner auprès des autorités locales compétentes

ou de votre distributeur.

Note relative au pictogramme à apposer sur les

piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues

barrée d’une croix est conforme à la réglementation. Si

ce pictogramme est combiné avec un symbole

chimique, il remplit également les exigences posées par

la Directive relative au produit chimique concerné.I
