Tipo di prodotto	Cassa wireless per sistema home theater
Marca	Panasonic
Modello	SHFX82EK
Dimensioni (L × A × P)	123 mm × 176 mm × 146 mm
Peso	Circa 0,83 kg
Alimentazione	CA 220-240 V, 50 Hz
Consumo elettrico	36 W (standby: 0,5 W)
Potenza di uscita (RMS TTL)	400 W (1 kHz, 10% THD, Surround: 200 W per canale su 3 Ω)
Connettività wireless	Banda 2,4 GHz, portata di circa 10 m
Funzioni principali	Collegamento wireless con indicatore (verde fisso, lampeggiante, rosso), accoppiamento con sistema home theater
Manutenzione e pulizia	Panno morbido e asciutto. Non usare alcol, diluente o benzina
Temperatura di esercizio	0 °C a 40 °C
Umidità di esercizio	35% a 80% UR (senza condensa)
Accessori inclusi	2 cavi di alimentazione di rete (adatti alla regione)
Informazioni generali	Conforme alla direttiva 1999/5/CE (R&TTE). Utilizzo in clima temperato.

Domande frequenti - SHFX82EK PANASONIC

Come accoppiare la cassa SHFX82EK con un sistema home theater Panasonic?

Accendete il sistema home theater, accedete al menu HOME, selezionate 'Impostazioni' > 'Audio' > 'Altoparlanti' > 'Accoppiamento sistema wireless'. Seguite le istruzioni a schermo. L'indicatore di collegamento wireless diventa verde fisso quando la connessione è stabilita.

Cosa fare se l'indicatore di collegamento wireless non si accende?

Verificate che il cavo di alimentazione di rete sia correttamente collegato. Se il problema persiste, scollegate e ricollegate il cavo di alimentazione del sistema wireless e del sistema home theater, poi ripetete l'accoppiamento.

Quale tipo di cavo di alimentazione utilizzare?

Utilizzate esclusivamente il cavo di alimentazione di rete fornito adatto alla vostra regione. Non utilizzatelo con altri dispositivi. Assicuratevi che la tensione di rete corrisponda a quella indicata (220-240 V, 50 Hz).

Come pulire correttamente la cassa?

Pulite la cassa con un panno morbido e asciutto. Non usate mai alcol, diluente per vernici o benzina. Se usate un panno trattato chimicamente, leggete prima le istruzioni del panno.

Quali precauzioni di sicurezza sono essenziali?

Non esporre l'apparecchio alla pioggia, all'umidità, a schizzi o a fonti di fiamme (candele). Non ostruire le prese d'aria, non collocare oggetti pesanti sull'apparecchio. Scollegare la spina di rete in caso di temporale o di non utilizzo prolungato.

Posso collegare casse aggiuntive al sistema home theater?

No, non tentate di collegare casse surround aggiuntive al sistema home theater. Utilizzate solo la cassa wireless SHFX82EK come previsto.

Qual è la portata del collegamento wireless?

Posizionate il sistema wireless a circa 10 metri dal sistema home theater. Tenetelo lontano da altri dispositivi che utilizzano la banda 2,4 GHz per evitare interferenze.

Cosa fare se non esce alcun suono dalla cassa?

Verificate la configurazione del suono surround sul sistema home theater. Assicuratevi che la cassa sia correttamente accoppiata e che l'indicatore di collegamento sia verde fisso.

Come smaltire la cassa a fine vita?

Non gettate l'apparecchio con i rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) conformemente alla legislazione locale.

Dove trovare la dichiarazione di conformità (DoC)?

Scaricate la DoC originale dal sito http://www.doc.panasonic.de. Panasonic Corporation dichiara che questo prodotto è conforme alla direttiva 1999/5/CE.

MANUALE UTENTE SHFX82EK PANASONIC

Istruzioni per l'uso

Sistema wireless

La ringraziamo per l'acquisto di quello prodotto.

Leggere attendamente queste istruzioni prima di utilizzato il presente prodotto, e conservare quello manuale per usi futuro.

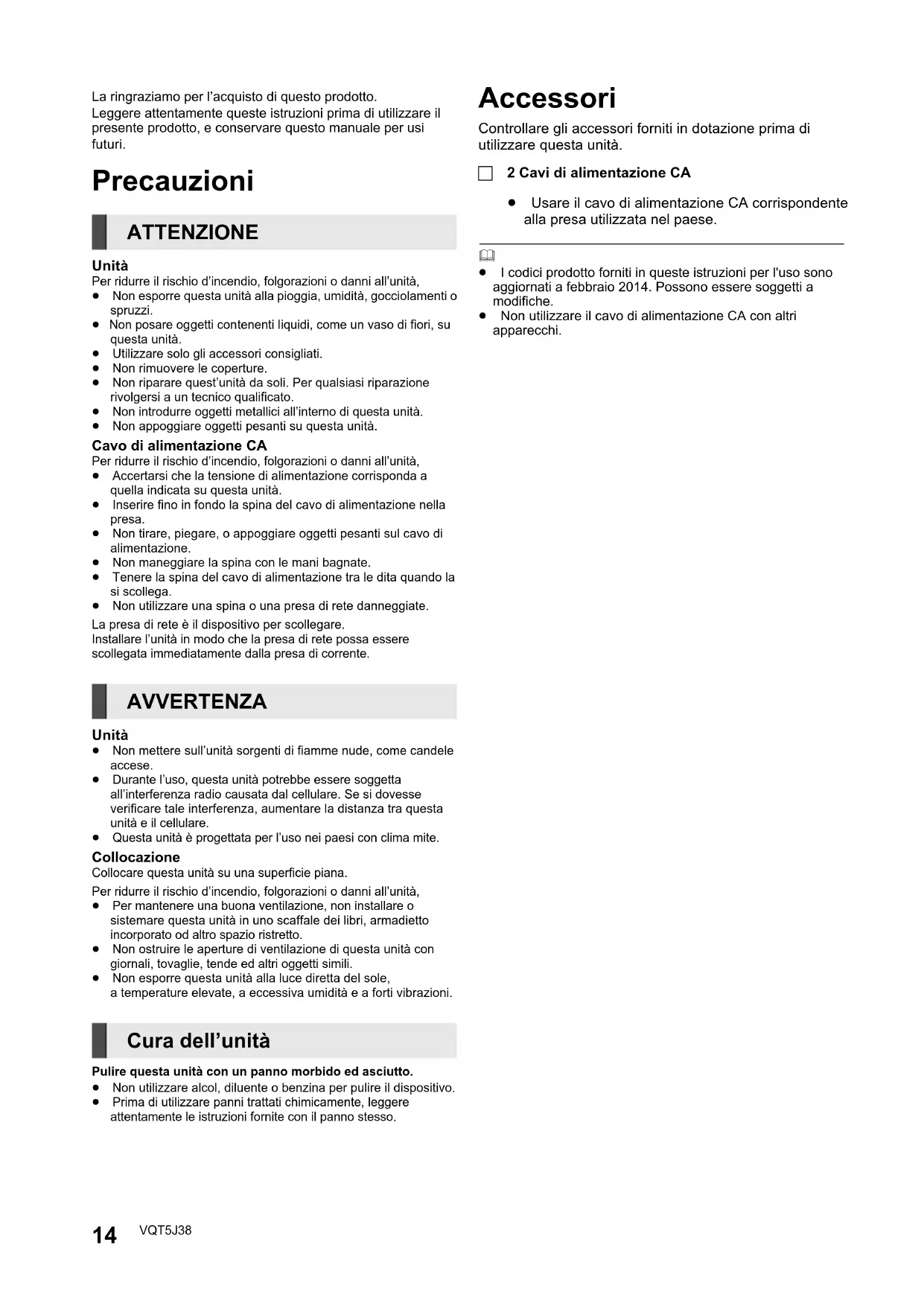

Precauzioni

ATTENZIONE

Unità

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
Non esporre esta unità alla pioggia, umidità, gocciolamenti o spruzzi.
- Non posare oggetti contenti liquidi, come un vaso di fiori, su sua stata unità.
Utilizzare solo gli accessori consigliati.
Non rimuovere le coperture.
Non ripare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un techniciane qualificato.
Non introdurre oggetti metallici all'interno di但这a unità.
Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
- Accertarsi che la tensione di alimentazione corrisponda a quella individata su那一zza unità.
- Inserire fino in fondo la spina del cavo di alimentazione nella presa.
- Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
Non maneggiare la spina con le mani bagnate.
- Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
Nonutilizzareuna spina ouna presadi rete danneggiate.

La presa di rete è il dispositorio per scollegare.

Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente alla presa di corrente.

AVVERTENZA

Unità

Non mettere sull'unità sorgenti di fiamme nude, come candelie accese.
- Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, augmentare la distance tra questa unità e il cellulare.
- Questa unità è progettata per l'uso nei paesi con clima mite.

Collocazione

Collocarequestaunita suuna superficie piana.

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Per mantenere una buona ventilazione, non installare o sistemare esta unità in uno scaffale dei libri, armadietto incorporado od altri spazio ristretto.
  Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
  Non esporre esta unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Cura dell'unità

Pulire esta unità con un panno morbido ed asciutto.

Nonutilizzarealcol,diluenteobenzina per pulire ildispositivo.
- Prima di utilizzare panni trattati chimicamente, leggere attendamente le istruzioni fornite con il panno stesso.

Accessor

Controllare gli accessori forniti in dotazione prima di utilizzare但这a unità.

2 Cavi di alimentazione CA

• Usare il cavo di alimentazione CA corrispondente alla presa utilizzata nel paese.

• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a febbraio 2014. Possono essere soggetti a modifiche.
  Non utilizzato il cavo di alimentazione CA con altri appearecchi.

Guida di riferimento e controllo

1 Indicatore collegamento wireless Verde accesso: Il collegamento wireless è attivo. lampeggia (lentamente): Modalità ricerca lampeggia (velocimento): Modalità accopp Rosso accesso: Modalità sleep

2 Abilita accoppiamento
3 Terminali diffusori
4 Terminale CA di ingresso

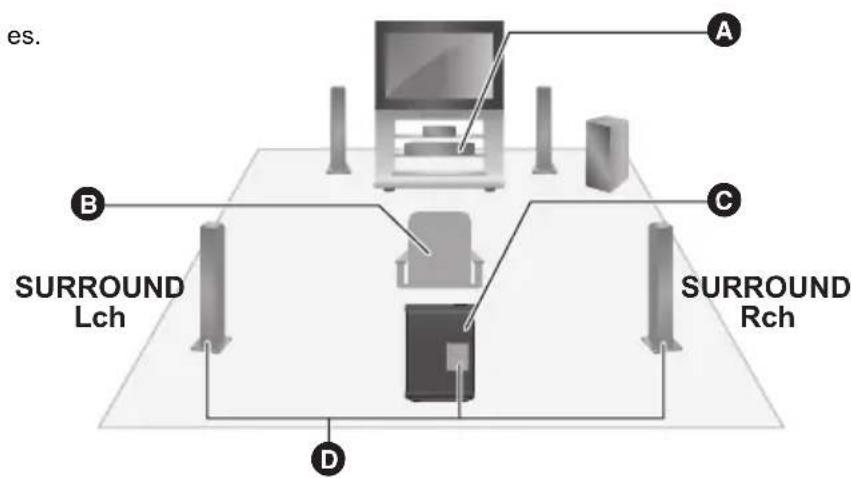

Schema per l'installazione wireless

A Unità home theater
3 Posizione spettatore
Sistema wireless
Cavi diffusore surround (non fornito)

• Per evitare interferenze, separare ilsystema wireless dagli altri dispositivi elettronici che usano la stessa radiofrequenza (banda 2,4 GHz).
• Posizionare ilsystema wireless entro circa 10 m dall'unità home theater.
• Per consentire una corretta ventilazione e per garantire un adeguato flusso d'aria intorno alsystema wireless, posizionarlo in modo che ci siano almeno 5 cm di spazio su tutti i lati.
  Nonutilizzareilystemawirelessinunarmadiettoosuuno scaffalein metallo.
  Non tentare di collegare dei diffusori surround aggiuntivi all'unità home theater.

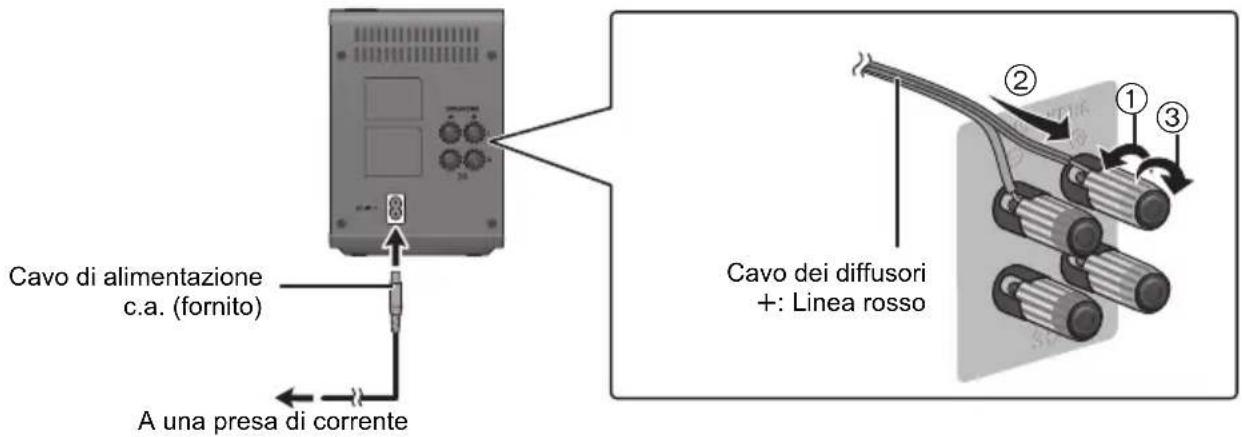

Collegamenti

Prima di effettuare il collegamento spegnere tutti gli apparecchi. Non collegare il cavo di alimentazione CA sono a quando non sono stati completati tutti gli altri collegamenti.

Accoppiamento con l'unità home theater

Vedereanche il manuale di istruzioni dell'unita home theater.

Usando il telecomando dell'unità home theatre, effettuare le seguenti operazioni:

1 Accendere l'unità home theatre.

• Se il Menu HOME non è visualizzato, premere [HOME].

2 Premere [OK] per selezionare "Impostazioni".
3 Selezionare "Impostazioni" per visualizzare il menu Setup.
4 Selezionare "Audio", quindi premere [OK].
5 Selezionare "Altoparlante", quindi premere [OK].
6 Selezionare "Accoppiamentoistema wireless", quindi premere [OK].

Seguire le istruzioni sullo schermo per accoppiare ilsystema wireless all'unità home theatre.

• La spia del collegamento wireless si accende in verde quando ilsystema wireless e l'unità home theatre sono collegati in modalità wireless.

图

• É possible effettuare tale impostazioneanche selezionando "Impostazione rapida" nel menu Setup.

Guida alla risoluzione dei problemi

Prima di chiamare l'assistenza, fare quanto segue. Se il problema rimane irrisolto, consultare il rivenditore per istruzioni.

L'indicatore di collegamento wireless non si accende.

Accertarsi che il cavo di alimentazione CA sia collegato alla rete.

Non è possibile effettuare la connessione.

Scollegare e ricollegare il cavo di alimentazione CA delsystema wirelesse dell'unita home theatre,e quindi effettuare nuovamente l'accoppiamento.

Non vi è alcuna emissione sonora dal diffusore surround.

Verificare l'impostazione dell'audio surround sull'unità home theater.

Dati tecnici

<SEZIONE AMPLIFICATORE>
POTENZA USCITA RMS TTL	400 W
	1 kHz, 10% distorsione armonica totale
	SURROUND: 200 W per canale (3 Ω)
<SEZIONE RF>
Modulo wireless Ga	ma di frequenza: Banda da 2,4 GHz
<GENERALE>
Alimentazione CA 220	V a 240 V, 50 Hz
Consumo d'energia	36 W
Consumo di corrente da spento	0,5 W
Dimensioni (L×A×P)	123 mm×176 mm×146 mm
Peso	Circa 0,83 kg
Temperatura di funzionamento	0 °C a 40 °C
Umidità operativa 35% a 80% RH (senza condensa)

Dati tecnici soggetti a modifiche sera preavviso.

C€ 0560

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che quello prodotto è conforme ai requisiti base e altri disposizioni applicabili della direttiva 1999/5/EC.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti R&TTE dal nostro server DoC:

http://www.doc.panasonic.de

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing

Questo prodotto è stato realizzato per il mercato General Consumer. (Categoria 3)

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e risciclaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di quosti rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.
