HASZNÁLATI ÚTMUTATÓ SHFX82EK PANASONIC

OUTPUT 400 W 1 kHz, 10% celkové harmonické zkreslení PROSTOROVÝ REPRODUKTOR: 200 W na kanál (3 ≠) <ČÁST VĚNOVANÁ RÁDIOVÝM FREKVENCÍM> Bezdrátový modul Frekvenční rozsah: Pásmo 2,4 GHz <ZÁKLADNÍ> Napájení AC 220 V do 240 V, 50 Hz Příkon 36 W Spotřeba energie v režimu vypnutí 0,5 W Rozměry (ŠkVkH) 123 mmk176 mmk146 mm Hmotnost Přibližně 0,83 kg Provozní teploty 0 oC do 40 oC Vlhkost prostředí při provozu 35% do 80% RH (bez kondenzace) Deklarace shody (DoC) “Panasonic Corporation” tímto prohlašuje, že tento výrobek splňuje základní požadavky a další relevantní ustanovení Směrnice 1999/5/EU.Zákazníci si mohou stáhnout kopii originálu deklarace shody (DoC) pro naše výrobky R&TTE z našeho serveru DoC:http://www.doc.panasonic.deKontakt na Autorizovaného obchodního zástupce:Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Německo SH-FX82-VQT5J38_mst.book 45 ページ ２０１４年３月１１日　火曜日　午前１０時３０分46 VQT5J38 Köszönjük, hogy ezt a terméket választotta. Mielőtt használatba venné a terméket, olvassa el figyelmesen az utasításokat; őrizze meg a kézikönyvet a jövőbeli használat céljából. Óvintézkedések Készülék A tűzveszély, áramütés vagy a terméksérülés kockázatának csökkentése érdekében, ≥ Ügyeljen arra, hogy a készüléket ne érje eső, nedvesség, csepegő vagy felfröccsenő folyadék. ≥ Ügyeljen arra, hogy ne kerüljön folyadékkal teli tárgy (pl. váza) a készülék tetejére.≥ Csak a javasolt tartozékokat alkalmazza.≥ Ne távolítsa el a burkolatokat.≥ Ne próbálja meg a készülék javítását maga elvégezni. Bízza a javítást megfelelő szakszervizre.≥ Ügyeljen arra, hogy ne kerüljenek fémtárgyak a készülék belsejébe.≥ Ne tegyen nehéz tárgyakat a készülékre. Hálózati csatlakozókábel A tűzveszély, áramütés vagy a terméksérülés kockázatának csökkentése érdekében,≥ Ügyeljen arra, hogy a hálózati feszültség megfeleljen a készüléken feltüntetett feszültség értékének.≥ Teljesen dugja be a hálózati csatlakozót a konnektorba.≥ Tilos a hálózati zsinórt meghúzni, meghajlítani vagy nehéz tárgyakkal terhelni.≥ Tilos nedves kézzel nyúlni a hálózati csatlakozóhoz.≥ A konnektorból való kihúzásakor határozottan fogja meg a hálózati csatlakozót.≥ Ne használjon sérült hálózati csatlakozót vagy konnektort.A készülék leválasztására a tápcsatlakozó dugója szolgál.A készüléket úgy kell beszerelni, hogy a tápcsatlakozó dugóját azonnal ki lehessen húuni az aljzatból. Készülék ≥ Ne tegyen a készülékre nyílt lángú tűzforrást (pl. égő gyertyát). ≥ A mobiltelefonok miatt használat közben a készüléknél rádióinterferenciás zavar léphet fel. Ilyen interferencia előfordulása esetén jobban el kell különíteni egymástól a készüléket és a mobiltelefont. ≥ A készülék használata mérsékelt égövi időjárási viszonyokra van tervezve. Elhelyezés Helyezze a készüléket sima felületre. A tűzveszély, áramütés vagy a terméksérülés kockázatának csökkentése érdekében,≥ Tilos a készüléket könyvespolcon, beépített szekrényben vagy más zárt térben felállítani vagy elhelyezni. Gondoskodjon a készülék megfelelő szellőzéséről. ≥ Ne zárja el a készülék szellőzőnyílásait újsággal, asztalterítővel, függönnyel vagy hasonló tárgyakkal. ≥ Tilos a készüléket közvetlen napfény, magas hőmérséklet, nagy páratartalom vagy erős rázkódás hatásának kitenni.Az egységet puha, száraz ruhával tisztítsa.≥ Soha ne használjon alkoholt, festékhígítót vagy benzint az egység tisztításához. ≥ Mielőtt vegykezelt törlőruhát használna, figyelmesen olvassa el a törlőruha utasítását. Tartozékok A készülék használatba vétele előtt ellenőrizze a mellékelt tartozékokat. ∏ 2 Hálózati csatlakozókábel ≥ Azt a hálózati csatlakozókábelt használja, amelyik illik a lakóhelyén rendszeresített aljzathoz.

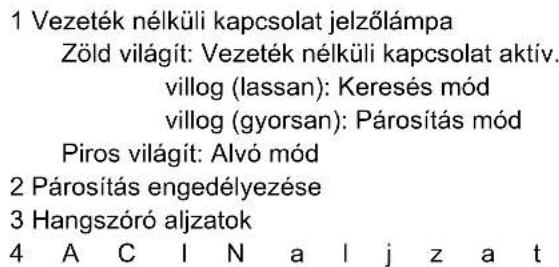

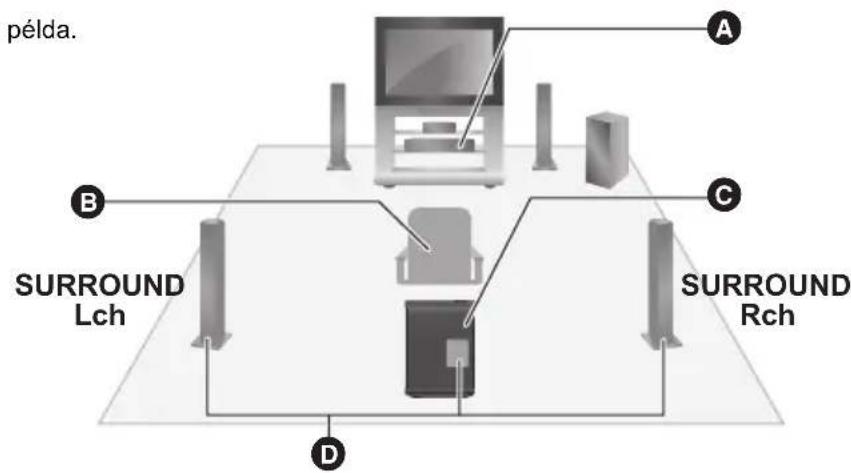

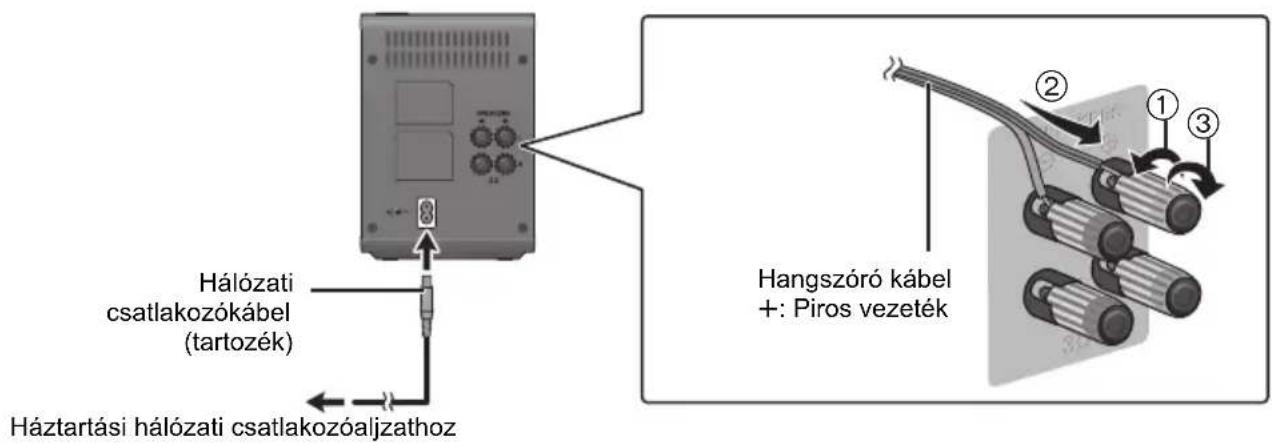

≥ Az ebben a használati útmutatóban közölt termékszámok a 2014. februári állapotot tükrözik. Ezek módosulhatnak. ≥ Más berendezéshez ne használja a hálózati csatlakozókábelt. FIGYELEM VIGYÁZAT A készülék ápolása SH-FX82-VQT5J38_mst.book 46 ページ ２０１４年３月１１日　火曜日　午前１０時３０分47 VQT5J38Magyar A kezelőszervek ismertetése Vezeték nélküli beállítás diagramm ≥ Az interferencia elkerülése érdekében különítse el a vezeték nélküli rendszert az olyan többi eszköztől, amelyek ugyanazt a rádiófrekvenciát használják (2,4 GHz-es sáv). ≥ Helyezze a vezeték nélküli rendszert a házimozi egységtől 10 m távolságon belülre. ≥ A megfelelő szellőzés és a vezeték nélküli rendszer körüli jó légáramlás érdekében hagyjon legalább 5 cm távolságot minden oldalon.≥ Ne használja a vezeték nélküli rendszert fémszekrényben vagy könyvespolcon.≥ Ne kíséreljen meg további háttér hangszórót csatlakoztatni a rendszerhez. Csatlakoztatások Csatlakoztatás előtt kapcsolja ki a berendezéseket. Ne csatlakoztassa az AC hálózati kábelt, míg az összes többi csatlakozás nincs kész. 1 Vezeték nélküli kapcsolat jelzőlámpaZöld világít: Vezeték nélküli kapcsolat aktív.villog (lassan): Keresés módvillog (gyorsan): Párosítás módPiros világít: Alvó mód2 Párosítás engedélyezése3 Hangszóró aljzatok4AC IN aljzatA Házimozi egységB ÜlőhelyC Vezeték nélküli rendszerD Háttérhangszóró kábelek(nem tartozék)WIRELESS LINK

Háztartási hálózati csatlakozóaljzathozHálózaticsatlakozókábel(tartozék)Hangszóró kábelr: Piros vezeték SH-FX82-VQT5J38_mst.book 47 ページ ２０１４年３月１１日　火曜日　午前１０時３０分48 VQT5J38 Párosítás a házi mozik készülékkel Részletekért lásd a házimozi egység használati útmutatóját. A házi mozi készülék távvezérlőjét használva végezze el az alábbi lépéseket: 1 Kapcsolja be a házi mozi készüléket. ≥ Ha nem jelenik meg a HOME menü, akkor nyomja meg a [HOME] gombot. 2 Nyomja meg a [OK] gombot a “Setup” kiválasztásához. 3 A “Settings” kiválasztásával jelenítse meg a Setup menüt. 4 A “Sound” kiválasztása után nyomja meg az [OK] gombot. 5 A “Speaker” kiválasztása után nyomja meg az [OK] gombot. 6 A “Wireless System Pairing” kiválasztása után nyomja meg az [OK] gombot. A vezeték nélküli rendszer és a házi mozi készülék párosításához kövesse a képernyőn megjelenő utasításokat. ≥ A vezeték nélküli kapcsolat jelzőlámpa zöld színnel világít, ha megtörtént a vezeték nélküli rendszer és a házi mozi készülék vezeték nélküli csatlakoztatása.

≥ Ezt a beállítást úgy is elvégezheti, ha “Easy Settings” pontot választja ki a Setup menüben. Hibaelhárítási útmutató Mielőtt szervizhez fordulna, végezze el az alábbi ellenőrzéseket. Ha a probléma továbbra is fennáll, forduljon tanácsért a kereskedőhöz. A vezeték nélküli kapcsolat jelzőlámpa nem világít. ¾ Győződjön meg róla, hogy a hálózati kábel be van dugva. Nem lehetséges párosítást végezni. ¾ Húzza ki és dugja vissza a vezeték nélküli rendszer és a házi mozi készülék hálózati csatlakozókábelét, majd végezze el újra a párosítást. Nem szól a háttérhangszóró. ¾ Ellenőrizze a surround hangbeállítást a házimozi egységen. SH-FX82-VQT5J38_mst.book 48 ページ ２０１４年３月１１日　火曜日　午前１０時３０分49 VQT5J38 Magyar Specifikációk A specifikáció minden előzetes értesítés nélkül módosítható. A terméket általános fogyasztóknak szánták. (3-as kategória)Tájékoztatás felhasználók számára az elhasználódott készülékek, begyűjtéséről és ártalmatlanításáról. Csak az Európai Unió és olyan országok részére, amelyek begyűjtő rendszerekkel rendelkeznek Ha ez a szimbólum szerepel a termékeken, a csomagoláson és / vagy a mellékelt dokumentumokon, az elhasznált elektromos és elektronikus termékeket nem szabad keverni az általános háztartási szeméttelAz elhasználódott készülékek, megfelelő kezelése, hasznosítása és újrafelhasználása céljából, kérjük, hogy a helyi törvényeknek, megfelelően juttassa el azokat a kijelölt gyűjtőhelyekre. E termékek előírásszerű ártalmatlanításával Ön hozzájárul az értékes erőforrások megóvásához, és megakadályozza az emberi egészség és a környezet károsodását.Amennyiben a begyűjtéssel és újrafelhasználással kapcsolatban további kérdése lenne, kérjük, érdeklődjön a helyi önkormányzatnál.E hulladékok szabálytalan elhelyezését a nemzeti jogszabályok büntethetik.

400 W 1 kHz, 10% teljes harmonikus torzítás HÁTTÉR: 200 W csatornánként (3 ≠)

Vezeték nélküli modul Frekvenciatartomány: 2,4 GHz-es sáv <ÁLTALÁNOS> Áramellátás 220 V től 240 V váltakozó feszültség, 50 Hz Teljesítményfelvétel 36 W Áramfogyasztás kikapcsolt módban 0,5 W Méretek (szélesség

mélység) 123 mmk176 mmk146 mm Tömeg Kb. 0,83 kg Üzemi hőmérséklet 0 oC től 40 oC Üzemi páratartalom 35% től 80% közötti relatív páratartalom (nincs páralecsapódás) Megfelelőségi Nyilatkozat (DoC) Ezennel a, “Panasonic Corporation” kijelenti, hogy a jelen termék kielégíti az 1999/5/EK Irányelv létfontosságú követelményeit és más vonatkozó rendelkezéseit.A vásárlók letölthetik az R&TTE termékek eredeti DoC másolatát a DoC szerverünkről:http://www.doc.panasonic.de A hivatalos képviselő elérhetősége: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Németország SH-FX82-VQT5J38_mst.book 49 ページ ２０１４年３月１１日　火曜日　午前１０時３０分50 VQT5J38
